MODE D'EMPLOI Eco Soirée MS964124CEFG TOTO
Merci d’avoir choisi TOTO
Garantie ............................................................................................................................ 25 La mission de TOTO est d’offrir au monde entier un style de vie sain, hygiénique et plus confortable. comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. félicitations pour votre choix. Assurez-vous que vous avez toutes ces parties de l’emballage:
- Clé à Tube de 12 po.
- Clé à Molette de 10 po.
- Niveau à Bulle d’Air
- Mètre à Ruban MATERIEL REQUIS:
- Boulons de Montage (2)
- Foret de 11/64” pour Parquet
- Foret de 5/16” pour Béton / Carrelage Dans le Robinetterie UniFit Roughin: Cuvette avec Couvercle Ensemble Lunette du Toilette Cache (2 Pièces) Ensemble Écrou de Montage Supérieur (Pour la Lunette) Raccord de Sortie en PVC Boulon de Montage des Toilettes (Boulon en T) (2 Pièces) Rondelle du Boulon en T (2 Pièces) Ecrou du boulon en T (2 Pièces) Vis de Montage avec Rondelle (4 Pièces) Ancrage (4 Pièces)
NE PAS UTILISER DE PRODUITS DE NETTOYAGE DE CUVETTE DANS LE RÉSERVOIR L’utilisation de chlore ou de produits à base de chlore à forte concentration peut endommager sérieusement les joints du réservoir. L’endommagement des joints de rés- ervoir peut provoquer des fuites et/ou des dommages matériels. TOTO
ne pourra être tenu responsable ou impliqué dans aucune panne ou dommage lié au joint du réservoir et provoqué par l’utilisation de produits de nettoyage de cuvette dans le réservoir.
- Foret de 11/64” pour Parquet
- Foret de 5/16” pour Béton / Carrelage19 FRANÇAIS
PROCÉDURE D’INSTALLATION
Lisez attentivement ces instructions avant toute installation. Mettez la notice d’utilisation à l’attention des clients de côté. Ces instructions comprennent des informations relatives à l’entretien et à la garantie. Si nécessaire, retirez le WC existant. ci-dessous:

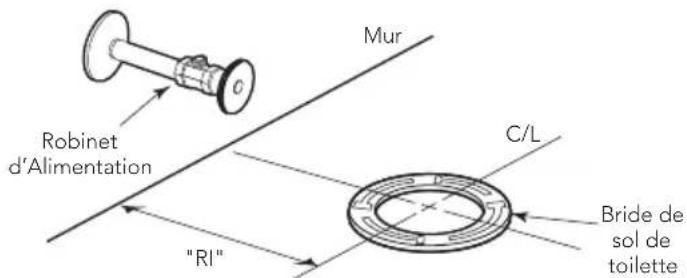

1) Distance entre le mur
la sortie du toilette, Robinetterie “RI”: Robinet d’Alimentation Mur "RI" C/L Bride de sol de toilette “RI” Raccord de sortie pièce N°. 12” TSU01W.12R / TSU03W.12R / TSU06W.12 (Fourni) 10”
TSU01W.10R / TSU03W.10R
(Facultatif - Vendu Séparément) 14”
TSU01W.14R / TSU03W.14R
(Facultatif - Vendu Séparément)
2) L’alimentation en eau doit se situer à environ 8 po. ou 10 po. (face à la cuvette)
depuis la ligne centrale de la bride de sol et à environ 4-1/2 po. au-dessus du sol.
1) Nettoyez la bride de sol puis
installez les boulons de montage Illustration 1). Les boulons doivent être insérés dans la fente tête en haut. Ill. 1
AVANT L’INSTALLATION

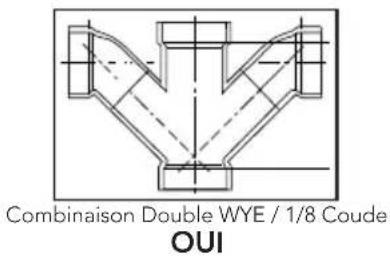

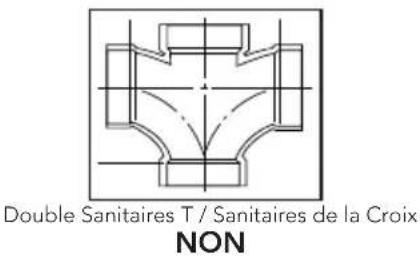

IMPORTANT! En raison de la performance de nos puissants cyclones, G-Max, E-Max et la puissance de pesanteur chasses d’eau, ils ne sont pas précisés pour les installations de back-to- back. Le seul moyen de l’installation de ces toilettes dans une situation de back-to- back, c’est quand les connexions du drain de toilette incorporer un raccord de Wye. S’il vous plaît contacter votre constructeur ou l’entrepreneur avant cette installation. Combinaison Double WYE / 1/8 Coude OUI Double Sanitaires T / Sanitaires de la Croix NON20 FRANÇAIS

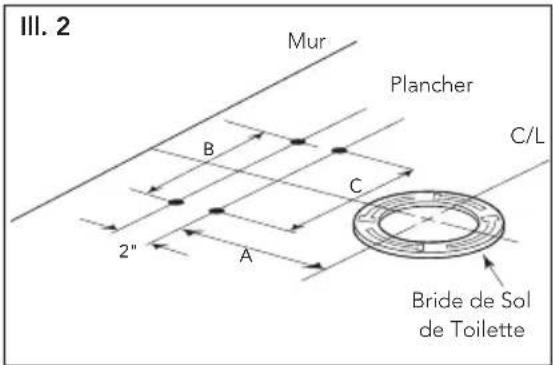

2) Percez quatre trous de 11/64 po. dans le
plancher suivant l’instruction d’installation de robinetterie inclus dans la boîte (voir Illustration 2). (Trous de 5/16 po. pour les carreaux ceramic et ancres pour plancher en béton).

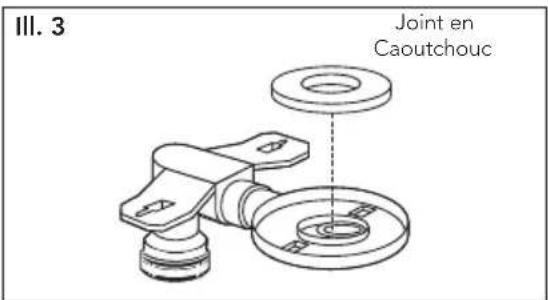

3) Retournez le raccord de sortie en PVC.
Pressez fermement un nouveau joint en caoutchouc sur la gorge circulaire autour de l’ouverture de la sortie. Tournez le raccord de sortie vers l’endroit et posez-le bien en position sur la bride de sol. Pressez le positionner correctemnet (voir Illustration 3). ATT ENTION : Ne pas bouger le raccord caoutchouc.

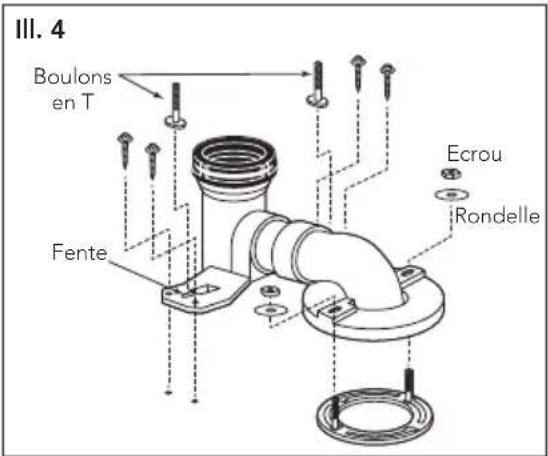

4) Insérez les rondelles et les écrous sur les
boulons de montage; serrez manuellement (voir Illustration 4). Puis serrez les boulons d’un demi tour supplémentaire. Fixez la partie arrière du raccord de sortie au sol à l’aide des 4 vis et rondelles. Insérez les boulons en T dans les fentes tête en bas et Nivelez la sortie en PVC.

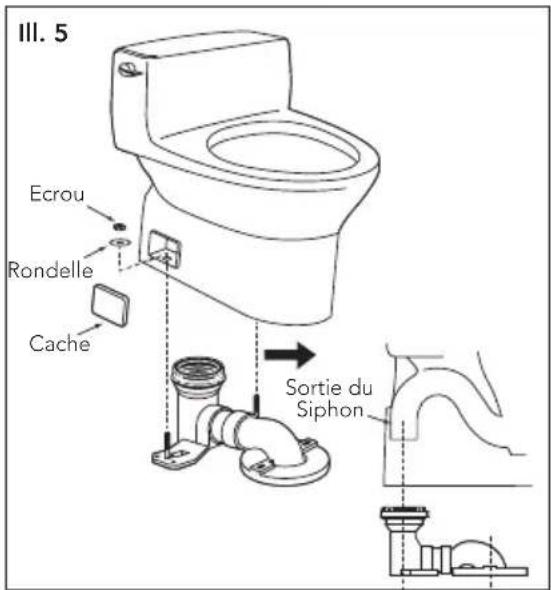

5) Soulevez la toilette et la baisser
délicatement sur la bride de sol (voir Illustration 5). Assurez-vous que la sortie du bout mâle du toilette glisse dans le manchon en caoutchouc et que les boulons en T entrent dans les ouvertures situées sur la base du toillette. Insérez les rondelles et les écrous sur les boulons puis serrez manuellement. Serrez les boulons d’1/2 tour supplémentaire. Installez les caches. ATT ENTION! Ne pas trop viser les écrous au risque d’endommager la porcelaine ou les pièces en plastique. Joint en Caoutchouc Ill. 3 Boulons en T EcrouRondelleFente Ill. 4 EcrouRondelleCacheSortie du Siphon Ill. 5

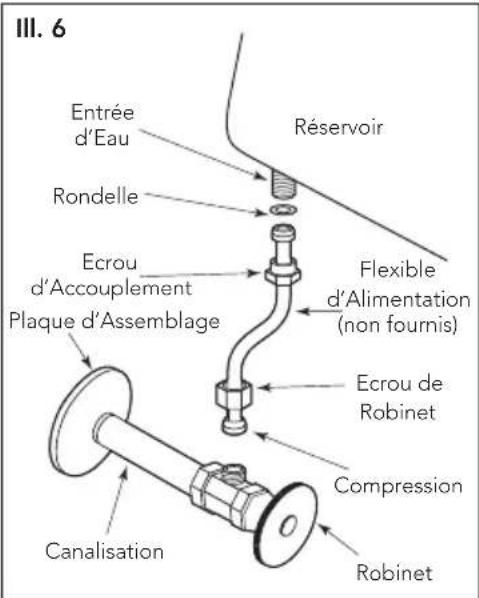

6) Le robinet d’arrêt doit être installé suivant
les instructions relatives au robinet d’arrêt à l’emplacement mentionné dans Avant l’Installation section. Chassez légèrement d’arrêt. ATT ENTION : Serrez à la main seulement. de fuite. Resserrez légèrement si necessaire. La pression de l’eau doit être statique et comprise entre 1,40 et 5,50 bars.
des ajustements sont nécessaires valve. L’eau s’arrête automatiquement au niveau correct. que le vanne de vidange fonctionne correctement. Assurez-vous que la chaîne n’est pas entortillée et que le vanne de vidange est dans sa position adéquate.
8) Installez le couvercle du réservoir des toillettes
sur la partie supérieure du réservoir des toillettes.

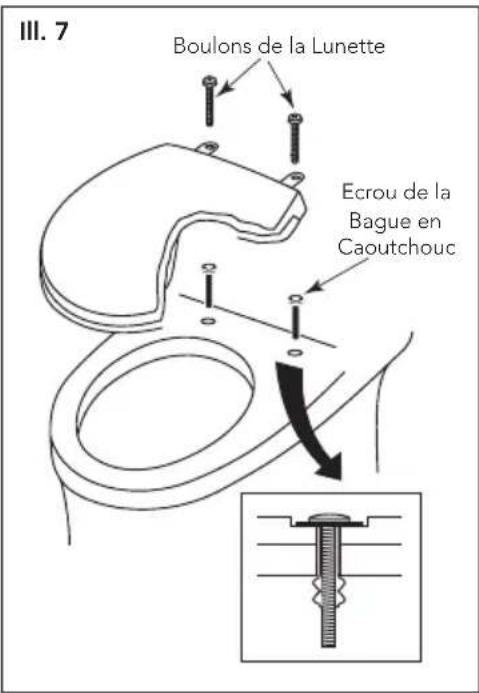

9) Installez la lunette des toillettes sur la cuvette
des toillettes (voir Illustration 7). (L’ensemble des boulons de montage est compris dans la cuvette). Insérez les écrous de la bague en cuvette des toillettes. Retirez la lunette existante si nécessaire. Placez la lunette sur la cuvette et faire tourner la charnière pour la positionner tout en maintenant la lunette sur la cuvette. Fixez et vissez le boulon par le dessus à l’aide d’un tournevis. Remplacer le cache boulon et le couvercle inférieur (si nécessaire). Boulons de la LunetteEcrou de la Bague en CaoutchoucIll. 7
INSTRUCTIONS D’ENTRETIEN
Procédure de remplacement
1) Couper l’arrivée d’eau du toilette.
2) Tirer la chasse d’eau et retirer l’eau restant dans le réservoir à l’aide d’une éponge.
3) Retirer la connexion d’alimentation d’eau au niveau du robinet de remplissage.
4) Retirer l’ancien robinet de remplissage et utiliser une éponge humide pour nettoyer
une position qui ne gêne pas le fonctionnement du levier de déclenchement. Ill. 6Entrée d’EauRondelleEcrou d’AccouplementPlaque d’AssemblageFlexible d’Alimentation (non fournis)Ecrou de RobinetCompressionRobinetCanalisationRéservoir
PROCÉDURE D’INSTALLATION22
7) Connecter l’arrivée d’eau à la tige du robinet de remplissage et serrer
manuellement. Ne pas trop serrer. Il s’agit de pièces en plastique. Ne jamais utiliser de pâte à joint au niveau d’une connexion d’arrivée d’eau.
8) Attacher le tuyau de r
l’autre extrémité du tuyau de remplissage sur le tuyau de trop-plein.
9) Ouvrir l’arrivée d’eau et rechercher d’éventuelles fuites à ’extérieur du réservoir.

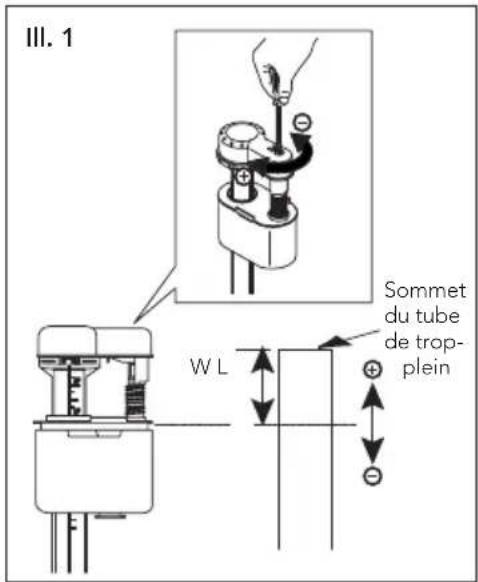

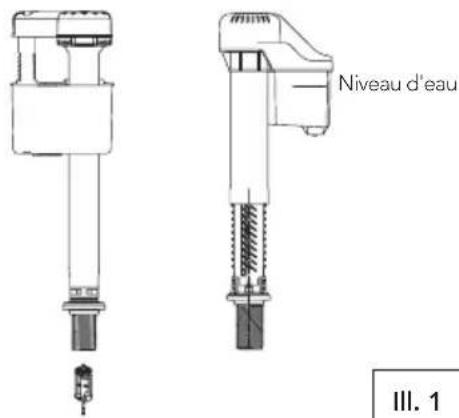

Lorsque l’eau remplit le réservoir, elle est également acheminée vers essentiel pour remplir la cuvette du toilette. Une fois que l’eau cesse de remplir le réservoir, il est possible que des gouttes d’eau résiduelles tombent du robinet de remplissage. Ceci est NORMAL et s’arrêtera rapidement. Réglage de niveau d’eau Suivant l’usine de fabrication, vous pouvez disposer de l’un ou deux robinets de rem- plissage suivants : Type A Type B Niveau d'eau Pour le Valve de Remplissage de Type A et Type C : Reportez-vous au niveau de l’eau (WL) contexte marqué sur la paroi intérieure du réservoir. Laisser l’eau pour remplir le réservoir. Tournez la vis de réglage dans le sens des aiguilles d’une montre dans la direction (+) pour augmenter la hauteur du niveau d’eau. Tournez la vis de réglage dans le sens contraire des aiguilles d’une montre dans la direction (-) pour réduire la hauteur du niveau niveau de l`eau est correct. Ajustez si nécessaire (voir Illustration 1). Pour le Valve de Remplissage de Type B : Pas besoin d’ajuster le niveau d’eau avec la valve de remplissage de Type B. La valve de remplis- sage a ete reglee a l’usine. Sommet du tube de trop-plein W L Ill. 1 Type C
INSTRUCTIONS D’ENTRETIEN

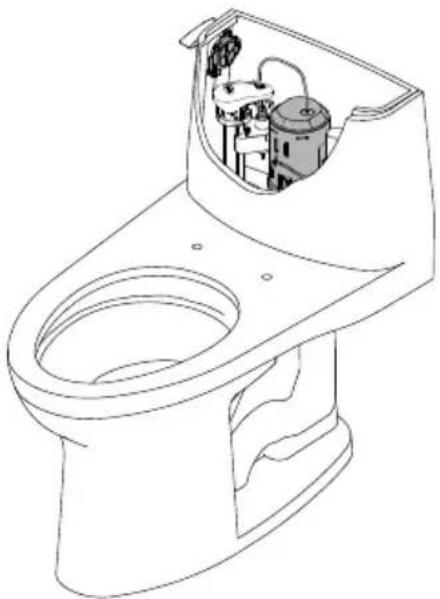

Procédure de remplacement (suite)23 FRANÇAIS Remplacement du robinet de chasse (Modèle CST614CUFG seulement)
1) Coupez l’alimentation en eau et tirez la
2) Déposez le couvercle du réservoir et posez-le
à l’envers sur une surface propre.

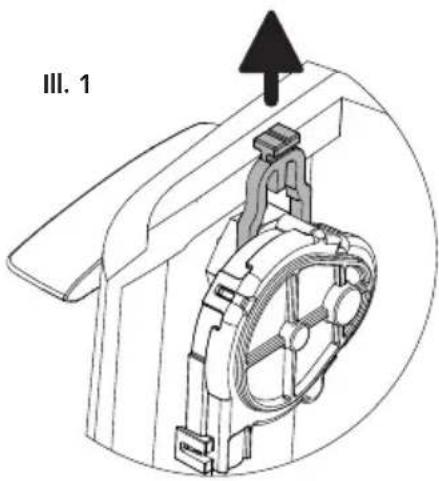

3) Tirez la barrette sur le dessus de la boîte
d’engrenages du levier de déclenchement, comme illustré.
4) Retirez la boîte d’engrenages et mettez-la de
côté, comme illustré. (voir Ill. 1 et Ill. 2)
5) Tournez la colonne de la chasse d’eau et
remontez-la pour la déposer. (voir Ill. 3)
6) Déposez le joint d’étanchéité en caoutchouc
et rincez à l’eau courante pour nettoyer. (voir Ill.4)
7) Replacez le joint d’étanchéité sur la colonne
8) Alignez la colonne de la chasse d’eau et
placez-la dans le boîtier, puis appuyez dessus légèrement pour la bloquer et la verrouiller en place.
9) Replacez la boîte d’engrenages du levier de
déclenchement et appuyez sur la barrette pour la verrouiller en place.
10) Reposez avec précaution le couvercle du
réservoir sur le réservoir.
11) Tirez la chasse d’eau plusieurs fois pour
vous assurer que le levier de déclenchement fonctionne normalement. 12) assurez-vous qu’il n’y a pas de fuites.
INSTRUCTIONS D’ENTRETIEN
Ill. 1Ill. 2Ill. 3Ill. 4 *Le produit réel peut varier de l’illustration24 FRANÇAIS
1) Fermez l’arrivée en eau.
2) Actionnez la chasse d’eau de la toilette pour retirer
3) Retirez le couvercle du réservoir et placez-le dans
un endroit sécuritaire. Avant de retirer quoi que ce soit du réservoir, notez l’emplacement de la valve du drain, de la chaîne et du tube de remplissage.
4) Décrochez le tube de remplissage du tube de
trop-plein de la valve du drain.
5) Détachez l’unité de la chasse d’eau en tournant
dans le sens antihoraire en ayant le crochet de la
6) Décrochez la chaîne du levier de déclenchement et
7) Dévissez les vis du corps de la valve du drain.
Assurez-vous de ne pas tourner plus peut tomber dans la conduite d’eau.
8) Retirez le corps de la valve du drain du réservoir
9) Replacez la valve du drain dans la même position
que l’ancienne valve du drain.
10) Serrez les vis, en exerçant un serrage léger sur
11) Installez l’unité de la chasse d’eau sur le corps de
la valve du drain et tournez dans le sens horaire pour attacher la pièce.
12) Accrochez la chaîne et remplissez le tube à son
13) Ouvrez l’arrivée en eau et lorsque le réservoir est
INSTRUCTIONS D’ENTRETIEN
Remplacement d’une valve du drain
Avec CEFIONTECT®EAU DEJAVELDILUANT ÀPEINTURE CEFIONTECT® est la glacer permanente ultra-lisse de TOTO qui empêche les débris de coller aux surfaces. Les produits avec la lettre «G» dans le numéro ont la glacer CEFIONTECT®. Cet émail, associé à un nettoyage régulier, aidera à garder votre produit TOTO en parfait état. QU'EST-CE QUE CEFIONTECT®? REMARQUE: Pour un nettoyage régulier de votre produit TOTO avec CEFIONTECT®:
- Lavabo: utilisez un détergent à vaisselle et un chiffon doux.
- Toilette: utilisez un nettoyant à base de gel et une brosse en plastique à poils doux.
- N’utilisez pas de nettoyants, de poudres à polir ou de détergents contenant des particules granuleuses ou grossières.
- N’utilisez pas d’eau de Javel, de diluants chimiques ou de produits contenant des détergents acides ou alcalins dans leurs ingrédients.

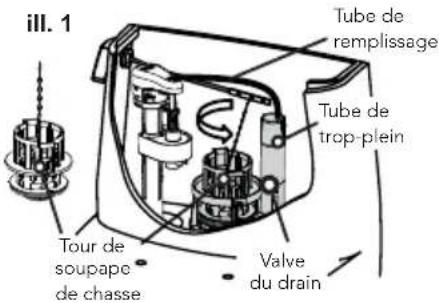

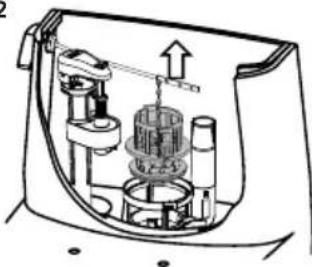

- N’utilisez pas de brosses à récurer métalliques ou de laine d’acier. Le respect de ces instructions de nettoyage, vous assurerez que le glace CEFIONTECT® de votre produit TOTO reste intact, le gardant beau pendant de nombreuses années. QU'EST-CE QUE CEFIONTECT®? ill. 2ill. 3Corps de vanne de vidange Tour de soupape de chasse ill. 1 Valve du drain Tube de trop-plein Tube de remplissage25 FRANÇAIS GARANTIE OTOT
garantit sa vitreous china produits contre tout défaut de matériau et de fabrication pen- dant l’utilisation normale, lorsqu`elle est correctement installée et maintenue pour une période de une (1) ans à dater de l`achat. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D`ORIGINE de l`appareil et n`est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n’est applicable qu’aux produits achetés et installés en Amérique du Nord, Centrale, Latine, et du Sud. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, rem- placement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu’un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d`effectuer ce genre de vérications en cas de nécessité an de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n`est pas respon-sable du coût de désinstallation, de renvoi et/ou de réinstallation de l`appareil. La garantie ne s`applique pas dans les cas suivants: Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc. Dommage ou perte causés par tout accident, utilisation non adaptée, un abus, une négli- gence ou un mauvais traitement, nettoyage ou entretien de l`appareil. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d`alimentation en eau. Dommage ou perte suite à une mauvaise installation ou à l`installation de l`appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou
Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit. Dommage ou perte résultant d`une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l`eau, ou des conditions atmosphériques. Pour que la garantie limitée soit valable, la preuve d’achat est exigée. TOTO vous encourage à enregistrer votre produit après l’achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L’enregistrement du produit est complètement volontaire et à défaut de l’enregistrement ne va pas limiter votre droit au garantie limitée. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L’ACHETEUR AIT D’AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D’UNE PROVINCE À L’AUTRE. Pour obtenir une réparation selon les termes de cette garantie, l’acheteur doit livrer à un centre de réparation de TOTO port payé avec preuve d’achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, 466-1300 ou appelé (888) 295-8134, si en dehors de L’Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n’est pas possible de renvoyer le produit à TOTO, la récep- tion par TOTO d’un avis écrit du défaut avec preuve d’achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l’acheteur ou de payer le transport du produit à un centre de réparation. CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L’ACHETEUR INITIAL. TOTO N’EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECON- DAIRE OU DES DÉPENSES ENCOURUES PAR L’ACHETEUR INITIAL NI DE LA MAIN-D’OEUVRE OU AUTRES FRAIS ASSOCIÉS À L’INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTION- NÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D’ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS- ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D’APPLICATION POUR
TICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D’UNE GARANTIE SOUS-ENTENDUE, OU L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITA- TION ET EXCLUSION NE S’APPLIQUE PAS À VOTRE CAS. ATTENTION ! TOTO décline toute responsabilité quant aux panes ou aux dommages causés sur ce produit de plomberie ou composant du produit par la chloramine contenue dans le traitement de l’alimentation en eau publique ou dans les produits d’entretien pour réservoirs des toilettes contenant du chlore (hypochlorite de calcium). Remarque : l’utilisation d’une forte concentration de chlore ou de produits à base de chlore risque d’endommager sérieusement la tuyauterie. Ces dommages peuvent provoquer des fuites et des dégâts des eaux. Pour plus d’informations, con- tactez-nous au (888) 295-8134.26
