Caractéristiques techniques	Toilette à chasse d'eau à faible consommation, design compact, hauteur standard.
Dimensions	Largeur : 38 cm, Profondeur : 70 cm, Hauteur : 76 cm.
Capacité de chasse d'eau	1,28 gallons par chasse (environ 4,8 litres).
Matériaux	Céramique vitreux, finition blanche.
Installation	Installation au sol, compatible avec les systèmes de plomberie standard.
Entretien	Nettoyage régulier avec des produits non abrasifs recommandés.
Garantie	Garantie limitée de 1 an sur les pièces.
Sécurité	Conforme aux normes de sécurité en vigueur, sans pièces dangereuses.
Informations générales	Économie d'eau, respectueux de l'environnement, design moderne.

FOIRE AUX QUESTIONS - Eco UltraMax MS854114ELR TOTO

Comment installer la toilette TOTO Eco UltraMax MS854114ELR ?

Pour installer la toilette, commencez par couper l'eau, puis retirez l'ancienne toilette. Placez le joint de cire sur le drain, positionnez la nouvelle toilette et serrez les boulons. Raccordez ensuite l'alimentation en eau et testez les fuites.

Quels sont les dimensions de la TOTO Eco UltraMax MS854114ELR ?

Les dimensions de la TOTO Eco UltraMax sont environ 76 cm de longueur, 40 cm de largeur et 76 cm de hauteur.

Comment nettoyer la cuvette de la toilette ?

Utilisez un nettoyant doux et une brosse pour toilettes. Évitez les produits abrasifs qui pourraient rayer la surface. Nettoyez régulièrement pour éviter l'accumulation de tartre.

Pourquoi ma toilette fuit ?

Une fuite peut être causée par un joint usé, un boulon mal serré ou un problème avec le robinet d'arrêt. Inspectez ces éléments et remplacez ceux qui sont défectueux.

Comment régler le niveau d'eau dans la cuvette ?

Pour régler le niveau d'eau, ouvrez le réservoir et ajustez la tige flottante ou le mécanisme de remplissage selon les instructions du fabricant.

La toilette fait des bruits étranges, que faire ?

Des bruits étranges peuvent être causés par de l'air dans les tuyaux ou un problème avec le mécanisme de remplissage. Vérifiez le robinet d'arrêt et purgez l'air en laissant l'eau couler.

Quels types de nettoyants ne dois-je pas utiliser ?

Évitez les nettoyants à base d'acide, de javel ou de produits abrasifs qui peuvent endommager la finition de la cuvette.

Où trouver des pièces de rechange pour la TOTO Eco UltraMax ?

Les pièces de rechange peuvent être trouvées chez les détaillants TOTO, en ligne sur le site officiel de TOTO ou dans les magasins de bricolage spécialisés.

Est-ce que la TOTO Eco UltraMax est économe en eau ?

Oui, la TOTO Eco UltraMax est conçue pour être économe en eau, utilisant environ 4,8 litres par chasse d'eau, ce qui aide à réduire la consommation d'eau.

Comment résoudre un problème de chasse d'eau faible ?

Vérifiez si le réservoir est rempli correctement et si le mécanisme de chasse fonctionne correctement. Il peut être nécessaire de nettoyer ou de remplacer le clapet de chasse.

MODE D'EMPLOI Eco UltraMax MS854114ELR TOTO

TABLE DES MATIÈRES
Merci d'avoir choisi TOTO!......16Outils communs nécessaires......16Pièces incluses......16Avant l'installation......16Procédure d'Installation......17Instructions d'entretien......19Entretien et nettoyage......21Garantie......22Robinetterie brute......23Pièces de rechange......24
MERCI D'AVOIR CHOISI TOTO!
La mission de TOTO est d'offrir au monde entier un style de vie sain, hygiénique et plus confortable. comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. félicitations pour votre choix.
OUTILS NÉCESSAIRES
Clé à Molette de 10 po.Niveau à Bulle d'AirMètre à RubanPinceTuyau d'alimentaion / RaccordRobinet d'ArrêtTournevisCouteau à MastiquerPerceuseMATERIEL REQUIS:Boulons de Montage (2)Rondelle en Caoutchouc / Joint
PIÈCES INCLUDES
Check to make sure you have all these parts from the package:
Cuvette avec Couvercle en Porcelaine Vitrifiée	Couvercle	a. Cache(plastique) - 2	b. Base (plastique)
AVANT L'INSTALLATION
■ Lisez attentivement ces instructions avant toute installation.■ Mettez la notice d'utilisation à l'attention des clients de côté. Ces instructions comprennent des informations relatives à l'entretien et à la garantie.■ Si nécessaire, retirez le WC existant.IMPORTANT!En raison de la performance de nos puissants cyclones, G-Max, E-Max et la puissance de pesanteur chasses d'eau, ils ne sont pas précisés pour les installations de back-to-back. Le seul moyen de l'installation de ces toilettes dans une situation de back-to-back, c'est quand les connexions du drain de toilette incorporer un raccord de Wye. S'il vous plaît contacter votre constructeur ou l'entrepreneur avant cette installation. Combinaison Double WYE / 1/8 Coude Double Sanitaires T / Sanitaires de la Croix OUI NON

AVANT L'INSTALLATION

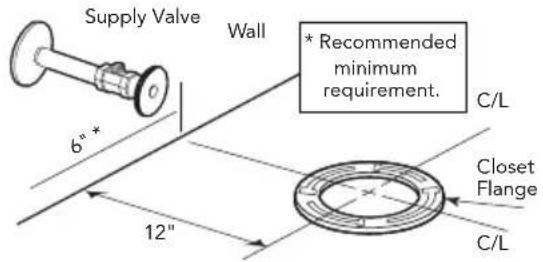

Afin que votre nouvelle toilette TOTO s'adapte correctement, vérifiez les dimensions ci-dessous: Supply Valve

Supply Valve Wall * Recommended minimum requirement. 6" * Closet Flange 12" C/L C/L

PROCÉDURE D'INSTALLATION

1) Enlever tous les débris présents au niveau de la bride des toilettes, puis installer les boulons de support (non fournis) dans les orifices de la bride (voir Illustration 1). Les boulons doivent être introduits dans les orifices de telle manière que leur tête soit placée en bas et que la tige filetée soit orientée vers le haut.

2) Renverser les toilettes soigneusement sur des tampons de protection. Serrer fermement un joint en cire neuf (non fourni) au niveau de la cavité circulaire, autour de l'orifice d'écoulement (voir Ill. 2). Remettre les toilettes à l'endroit et les positionner doucement sur la bride des toilettes et les boulons. Lorsque les toilettes sont correctement positionnées, appuyer fermement des deux côtés des toilettes afin de sceller le joint en cire.

ATTENTION! Ne pas bouger les toilettes une fois que le joint en cire est en place.

3) Insérer la base du cache, la rondelle et les écrous filetés sur les boulons et serrer manuellement.

REMARQUE : Si le cache ne se positionne pas correctement, vérifier que le côté de la base du cache orienté vers le haut est le bon : THIS END UP. Vérifier également si le boulon de support gène à la mise en place du cache. Couper SOIGNEUSEMENT l'extrémité de la tige du boulon pour pouvoir positionner le cache.

ATTENTION! Ne pas trop serrer les écrous car cela pourrait endommager la porcelaine.

4) Purger l'eau à l'aide du flexible (non fourni) avant de procéder à la connexion au robinet à flotteur / de remplissage. Faire couler l'eau dans un seau ou un récipient similaire jusqu'à ce que tous les débris / produits non organiques soient éliminés du flexible, afin de ne pas contaminer le robinet de remplissage. Raccorder le flexible à la tige du robinet à flotteur / de remplissage en utilisant un tuyau connecteur flexible en chrome-cuivre ou un connecteur équivalent (voir III. 3).

ATTENTION! Ne pas trop serrer l'ecrou du robinet de remplissage.

Ouvrir l'arrivée d'eau au robinet d'alimentation et rechercher une éventuelle fuite au niveau des raccordements. Resserrer légèrement les connexions si nécessaire. The water supply pressure should be 20 to 80 psi static. (La pression de l'alimentation en eau statique doit être comprise entre 20 et 80 psi (138–551 kPa). (Plaque murale, manchon, robinet et flexible –non fourni.)

5) REMARQUE : Aucun flotteur / remplissage des ajustements sont nécessaires valve. L'eau s'arrête automatiquement au niveau correct.

Tirez plussieurs fois la chasse d'eau. Vérifiez que le clapet de non-retour fonctionne correctement. Assurez-vous que la chaîne n'est pas entortillée et que le bras du clapet est dans sa position adéquate.

6) Installez le couvercle du réservoir des toillettes sur la partie supérieure du réservoir des toillettes.
7) Installez la lunette des toillettes sur la cuvette des toillettes (voir Illustration 7). (L'ensemble des boulons de montage est compris dans la cuvette). Insérez les écrous de la bague en caoutchouc dans les orifices du siège de la cuvette des toillettes.

REMARQUE : Retirez la lunette existante si nécessaire.

Placez la lunette sur la cuvette et faire tourner la charnière pour la positionner tout en maintenant la lunette sur la cuvette. Fixez et vissez le boulon par le dessus à l'aide d'un tournevis. Remplacer le cache boulon et le couvercle inférieur (si nécessaire).

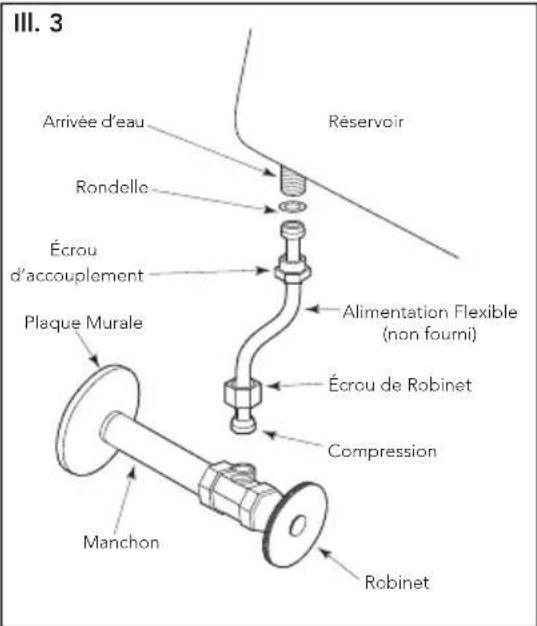

III. 3 Arrivée d'eau Rondelle Écrou d'accouplement Plaque Murale Alimentation Flexible (non fourni) Écrou de Robinet Compression Manchon Robinet Réservoir

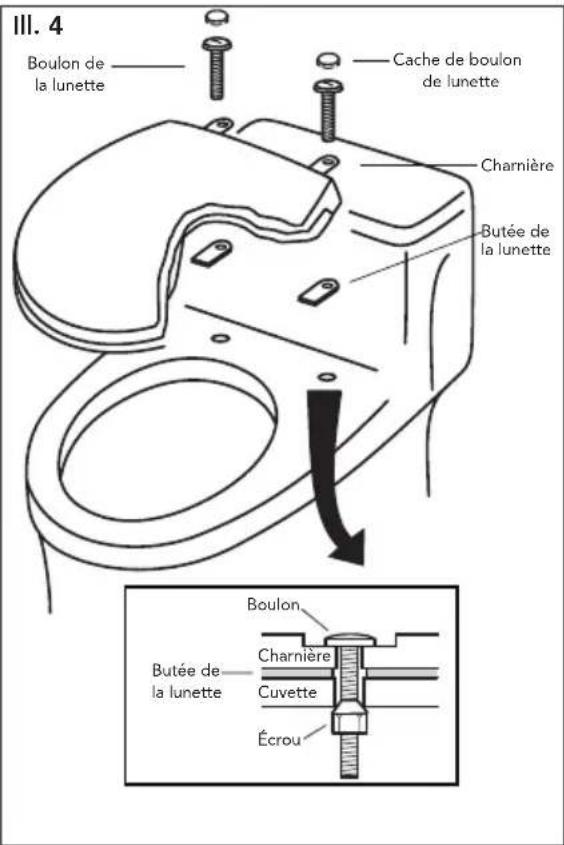

III. 4 Boulon de la lunette Cache de boulon de lunette Charnière Butée de la lunette Boulon Butée de la lunette Charnière Cuvette Écrou

INSTRUCTIONS D'ENTRETIEN

1) Couper l'arrivée d'eau du toilette.
2) Tirer la chasse d'eau et retirer l'eau restant dans le réservoir à l'aide d'une éponge.
3) Retirer la connexion d'alimentation d'eau au niveau du robinet de remplissage.
4) Retirer l'ancien robinet de remplissage et utiliser une éponge humide pour nettoyer l'orifice du réservoir.
5) Placer le robinet de remplissage neuf dans l'orifice du réservoir.

INSTRUCTIONS D'ENTRETIEN

Procédure de remplacement

6) Visser l'écrou de fixation sur la tige du robinet de remplissage et serrer l'écrou.

REMARQUE : Ne pas trop serrer. Veiller à installer le robinet de remplissage dans une position qui ne gène pas le fonctionnement du levier de déclenchement.

7) Connecter l'arrivée d'eau à la tige du robinet de remplissage et serrer manuellement.

REMARQUE : Ne pas trop serrer. Il s'agit de pièces en plastique. Ne jamais utiliser de pâte à joint au niveau d'une connexion d'arrivée d'eau.

8) Attacher le tuyau de remplissage sur le manchon du robinet de remplissage et fixer l'autre extrémité du tuyau de remplissage sur le tuyau de trop-plein.

9) Ouvrir l'arrivée d'eau et rechercher d'éventuelles fuites à 'extérieur du réservoir.

REMARQUE : Lorsque l'eau remplit le réservoir, elle est également acheminée vers le tuyau de trop-plein, via le tuyau de remplissage. Ce flux d'eau supplémentaire est essentiel pour remplir la cuvette du toilette. Une fois que l'eau cesse de remplir le réservoir, il est possible que des gouttes d'eau résiduelles tombent du robinet de remplissage. Ceci est NORMAL et s'arrêtera rapidement.

Réglage de niveau d'eau

Suivant l'usine de fabrication, vous pouvez disposer de l'un ou deux robinets de remplissage suivants:

Tipo A Tipo B

Pour le Valve de Remplissage de Type A: Reportez-vous au niveau de l'eau (WL) contexte marqué sur la paroi intérieure du réservoir. Laisser l'eau pour remplir le réservoir. Tournez la vis de réglage dans le sens des aiguilles d'une montre dans la direction (+) pour augmenter la hauteur du niveau d'eau. Tournez la vis de réglage dans le sens contraire des aiguilles d'une montre dans la direction (-) pour réduire la hauteur du niveau d'eau. Tirez la chasse d'eau pour vérifiez que le niveau de l'eau est correct. Ajustez si nécessaire (voir Illustration 1).

Pour le Valve de Remplissage de Type B:

Pas besoin d'ajuster le niveau d'eau avec la valve de remplissage de Type B. La valve de remplissage a ete reglee à l'usine.

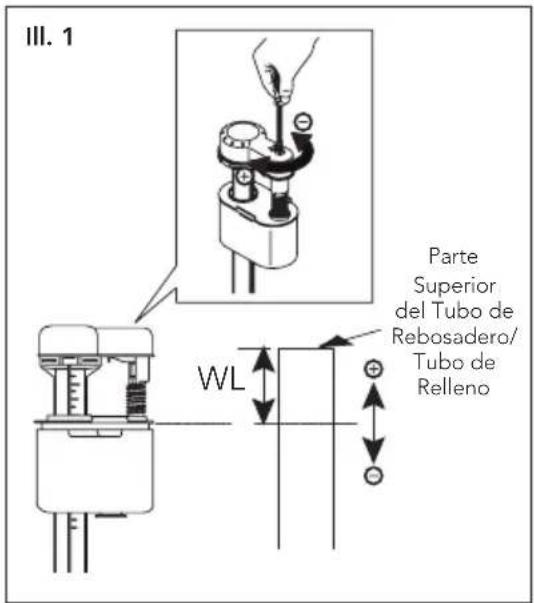

III. 1 Parte Superior del Tubo de Rebosadero/ Tubo de Relleno VWL

INSTRUCTIONS D'ENTRETIEN

L'entretien du robinet de chasse (modèle CST604CUFG seulement)

1) Coupez l'alimentation en eau et tirez la chasse d'eau.
2) Déposez le couvercle du réservoir et posez-le à l'envers sur une surface propre.
3) Tirez la barrette sur le dessus de la boîte d'engrenages du levier de déclenchement, comme illustré.

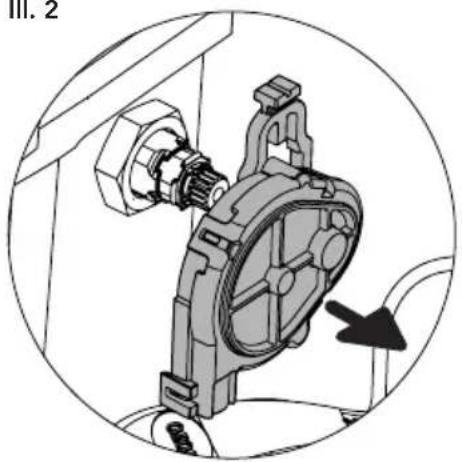

4) Retirez la boîte d'engrenages et mettez-la de côté, comme illustré. (voir III. 1 et III. 2)
5) Tournez la colonne de la chasse d'eau et remontez-la pour la déposer. (voir Ill. 3)
6) Déposez le joint d'étanchéité en caoutchouc et rincez à l'eau courante pour nettoyer. (voir III.4)
7) Replacez le joint d'étanchéité sur la colonne de la chasse d'eau.
8) Alignez la colonne de la chasse d'eau et placez-la dans le boîtier, puis appuyez dessus légère-ment pour la bloquer et la verrouiller en place.
9) Replacez la boîte d'engrenages du levier de déclenchement et appuyez sur la barrette pour la verrouiller en place.
10) Reposez avec précaution le couvercle du réservoir sur le réservoir.
11) Tirez la chasse d'eau plusieurs fois pour vous assurer que le levier de déclenchement fonctionne normalement.
12) Vérifiez le niveau d'eau dans le réservoir et assurez-vous qu'il n'y a pas de fuites.

III. 2

Remplacement d'une valve du drain

1) Fermez l'arrivée en eau.
2) Actionnez la chasse d'eau de la toilette pour retirer l'eau du réservoir.
3) Retirez le couvercle du réservoir et placez-le dans un endroit sécuritaire.

REMARQUE : Avant de retirer quoi que ce soit du réservoir, notez l'emplacement de la valve du drain, de la chaîne et du tube de remplissage.

4) Décrochez le tube de remplissage du tube de trop-plein de la valve du drain.

5) Détachez l'unité de la chasse d'eau en tournant dans le sens antihoraire en ayant le crochet de la chaîne accroché au levier de déclenchement (ill. 1).

6) Décrochez la chaîne du levier de déclenchement et retirez-la de l'unité de la chasse d'eau (ill. 2).

7) Dévissez les trois vis du corps de la valve du drain.

IMPORTANT : Assurez-vous de ne pas tourner plus de sept tours complets, car le bloc de montage noir peut tomber dans la conduite d'eau.

8) Retirez le corps de la valve du drain du réservoir (ill. 3).

9) Replacez la valve du drain dans la même position que l'ancienne valve du drain.

10) Serrez les vis, en exerçant un serrage léger sur chaque vis avant le serrage final des trois vis.

11) Installez l'unité de la chasse d'eau sur le corps de la valve du drain et tournez dans le sens horaire pour attacher la pièce.

12) Accrochez la chaîne et remplissez le tube à son niveau d'origine.

13) Ouvrez l'arrivée en eau et lorsque le réservoir est rempli, vérifiez s'il y a des fuites.

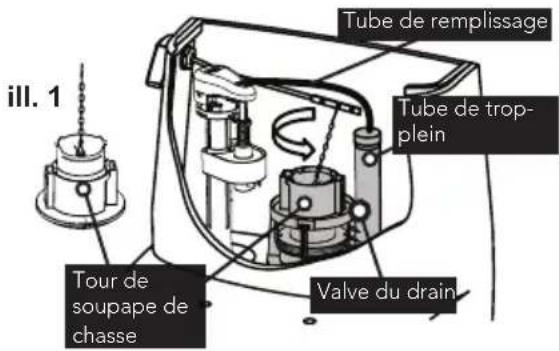

ill. 1 Tour de soupape de chasse Tube de remplissage Tube de trop-plein Valve du drain

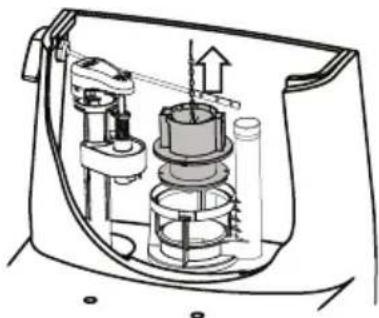

ill. 2

NE PAS UTILISER DE PRODUITS DE NETTOYAGE DE CUVETTE DANS LE RÉSERVOIR L'utilisation de chlore ou de produits à base de chlore à forte concentration peut endommager sérieusement les joints du réservoir. L'endommagement des joints de réservoir peut provoquer des fuites et/ou des dommages matériels. TOTO® ne pourra être tenu responsable ou impliqué dans aucune panne ou dommage lié au joint du réservoir et provoqué par l'utilisation de produits de nettoyage de cuvette dans le réservoir.

GARANTIE

1. TOTO garantit sa vitreous china produits contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'elle est correctement installée et maintenue pour une période de une (1) ans à dater de l'achat. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, Latine, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
3. La garantie ne s'applique pas dans les cas suivants:

a) Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b) Dommage ou perte causés par tout accident, utilisation non adaptée, un abus, une négligence ou un mauvais traitement, nettoyage ou entretien de l'appareil.
c) Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
d) Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou m.
e) Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.
f) Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.

1. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
2. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
3. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer à un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TÔTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO. LA RÉPARATION, REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECON-DAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTION-NÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PAR-TICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

ATTENTION ! TOTO décline toute responsabilité quant aux panes ou aux dommages causés sur ce produit de plomberie ou composant du produit par la chloramine contenue dans le traitement de l'alimentation en eau publique ou dans les produits d'entretien pour réservoirs des toilettes contenant du chlore (hypochlorite de calcium). Remarque : l'utilisation d'une forte concentration de chlore ou de produits à base de chlore risque d'endommager sérieusement la tuyauterie. Ces dommages peuvent provoquer des fuites et des dégâts des eaux. Pour plus d'informations, contactez-nous au [phone].

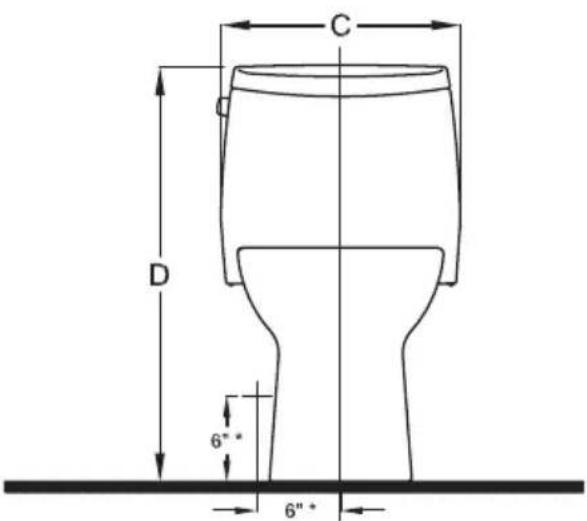

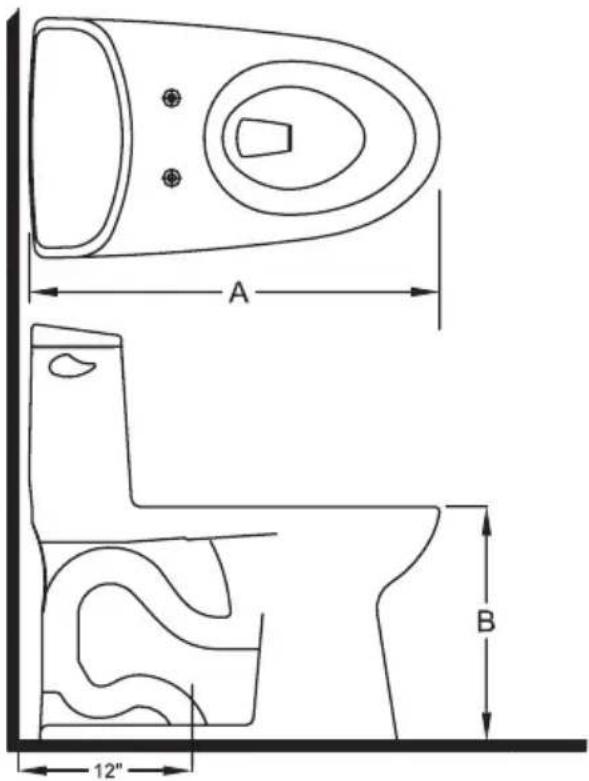

ROUGH-IN DIMENSIONS / BOSQUEJO / ROBINETTERIE BRUTE

A B 12"

* Vérifiez que les dimensions sont correctes

NOTE: Compensée convenablement pour le plinthe du mur.

C D 6" 6"

* Suggested dimensions
* Dimensiones recomendadas
* Dimensions suggérées
