appLS16HD2D - Scanner de codes-barres Aqprox - Notice d'utilisation et mode d'emploi gratuit

Marque	Aqprox
Modèle	appLS16HD2D
Type de produit	Scanner de codes-barres
Capteur	CMOS 640 x 480
Source lumineuse	LED blanche
Mise au point	LED rouge
Symbologies 1D	EAN-8, EAN-13, UPC-A, Code 39, Code 128, Codabar, GS1-128, etc.
Symbologies 2D	QR Code, Data Matrix, PDF417, Aztec
Précision	4 mils
Profondeur de champ	40-350 mm (UPC 13 mils), 70-500 mm (Code39 20 mils)
Contraste d'impression	25 %
Angle de balayage	Rotation ±360°, inclinaison ±60°, biais ±70°
Interface	USB
Dimensions	168 x 85 x 62 mm
Tension d'alimentation	DC 5 V (via USB)
Consommation en fonctionnement	190-300 mA
Consommation en veille	68-113 mA
Température de fonctionnement	-20 °C à +50 °C
Température de stockage	-20 °C à +60 °C
Humidité de fonctionnement	5 % à 95 % (sans condensation)
Luminosité ambiante	0 à 70 000 lux
Nettoyage	Chiffon doux et sec
Sécurité	Ne pas ouvrir, éviter les liquides
Recyclage	Conforme DEEE (directive 2002/96/CE)

FOIRE AUX QUESTIONS - appLS16HD2D Aqprox

Comment installer le scanner appLS16HD2D ?

Connectez le câble RJ45 au scanner et l'extrémité USB à votre ordinateur. L'hôte alimente le scanner via USB. Un signal sonore et lumineux confirme la connexion. Windows détecte automatiquement le périphérique.

Comment configurer le scanner ?

Scannez les codes-barres de configuration fournis dans la notice. Le mode de configuration est activé par défaut. Vous pouvez modifier les paramètres en lisant les codes-barres appropriés.

Pourquoi le scanner ne lit-il pas certains codes-barres ?

Vérifiez que le code-barres est pris en charge : ce modèle lit les codes 1D (EAN, UPC, Code39, etc.) et 2D (QR Code, Data Matrix, PDF417). Assurez-vous également que le contraste d'impression est d'au moins 25% et que le code est dans la profondeur de champ (40-500 mm selon la densité).

Le scanner peut-il lire les codes-barres sur les écrans de smartphone ?

Oui, le scanner est conçu pour capturer les codes-barres affichés sur les écrans électroniques, y compris les smartphones. Il est idéal pour les coupons et e-tickets.

Comment réinitialiser le scanner aux paramètres d'usine ?

Scannez le code-barres 'Restauration des valeurs d'usine' disponible dans la notice (page correspondante). Cela rétablira les réglages par défaut.

Quelle est la consommation électrique du scanner ?

En fonctionnement, il consomme 190 à 300 mA et en veille 68 à 113 mA sous une tension de 5 V DC fournie par le port USB.

Comment nettoyer le scanner ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Ne renversez aucun liquide sur l'appareil.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions USB. Consultez la notice pour les codes de configuration ou réinitialisez l'appareil. Si le problème persiste, contactez le support via [e-mail].

Quelles sont les conditions de température pour utiliser le scanner ?

Le scanner fonctionne entre -20°C et +50°C. Stockez-le entre -20°C et +60°C. L'humidité doit être comprise entre 5% et 95% sans condensation.

Comment recycler le scanner en fin de vie ?

Le scanner est soumis à la directive DEEE (2002/96/CE). Ne le jetez pas avec les déchets ménagers. Déposez-le dans un point de collecte pour appareils électriques et électroniques. Retirez la batterie interne si présente et recyclez-la séparément.

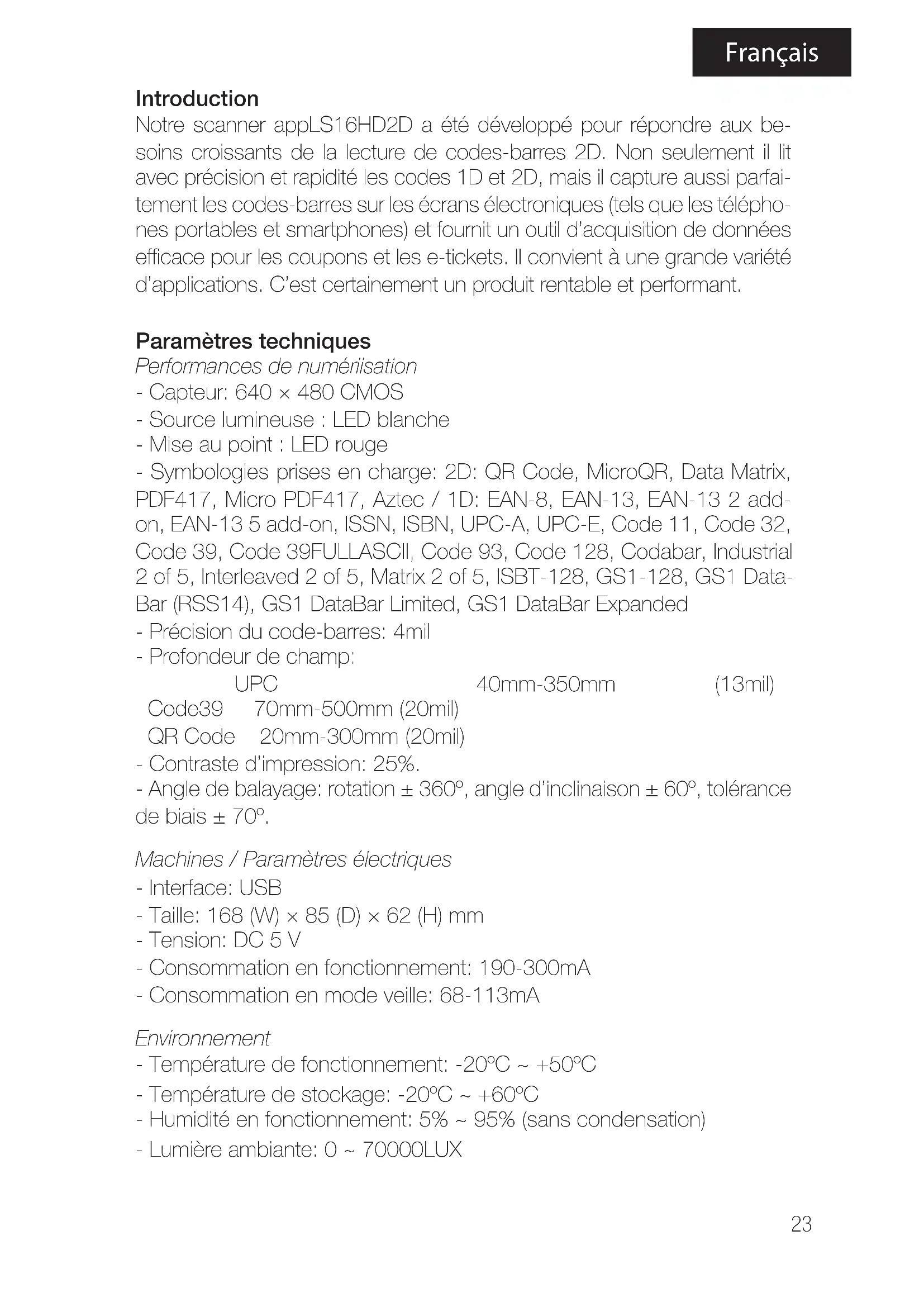

MODE D'EMPLOI appLS16HD2D Aqprox

Notre scanner appLS16HD2D a été développé pour répondre aux besoins croissants de la lecture de codes-barres 2D. Non seulement il lit avec précision et rapidité les codes 1D et 2D, mais il capture aussi parfaitement les codes-barres sur les écrons électroniques (teils que les téléphones portables et smartphones) et fournit un outil d'acquisition de données efficace pour les coupons et les e-tickets. Il convient à une grande variété d'applications. C'est certainement un produit rentable et performant.

Paramètres techniques

Performances de numériatisation

• Capterur: 640 x 480 CMOS
• Source lumineuse : LED blanche
• Mise au point : LED rouge
• Symbologies prises en charge: 2D: QR Code, MicroQR, Data Matrix, PDF417, Micro PDF417, Aztec / 1D: EAN-8, EAN-13, EAN-13 2 add-on, EAN-13 5 add-on, ISSN, ISBN, UPC-A, UPC-E, Code 11, Code 32, Code 39, Code 39FULLASCII, Code 93, Code 128, Codabar, Industrial 2 of 5, Interleaved 2 of 5, Matrix 2 of 5, ISBT-128, GS1-128, GS1 DataBar (RSS14), GS1 DataBar Limited, GS1 DataBar Expanded
• Precision du code-barres: 4mil
• Profondeur de champ:

UPC

40mm-350mm

(13mil)

Code39 70mm-500mm (20mil)

• Contraste d'impression: 25% .
• Angle de balayage: rotation ± 360°, angle d'inclinaison ± 60°,tolerancede biais ± 70°.

Machines / Paramétres électriques

• Interface: USB
• Taille: 168 (W) × 85 (D) × 62 (H) mm
• Tension: DC 5 V
• Consommation en fonctionnement: 190-300mA
• Consommation en mode veille: 68-113mA

Environnement

• Température de fonctionnement: -20^ +50^
• Température de stockage: -20°C ~ +60°C
• Humidité en fonctionnement: 5% 95% (sans condensation)
• Lumière ambiante: 0 ~ 70000LUX

François

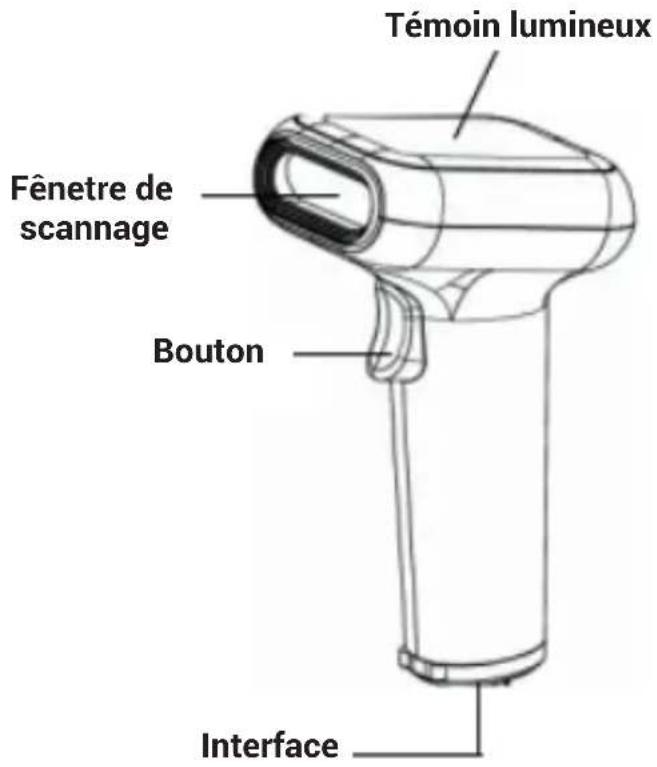

Description du produit

Apparance

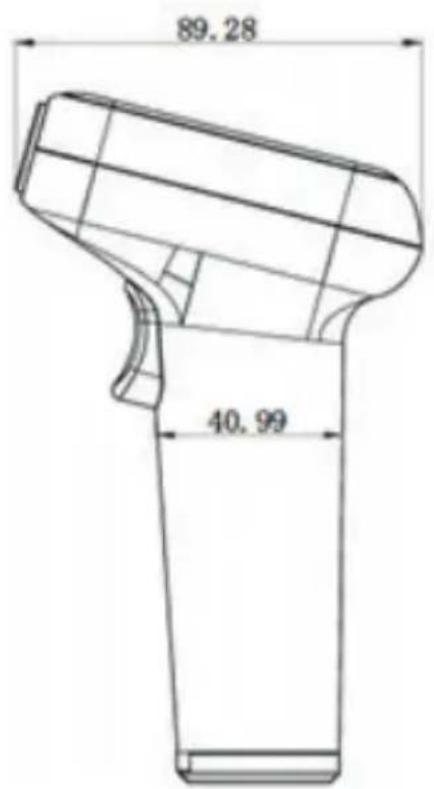

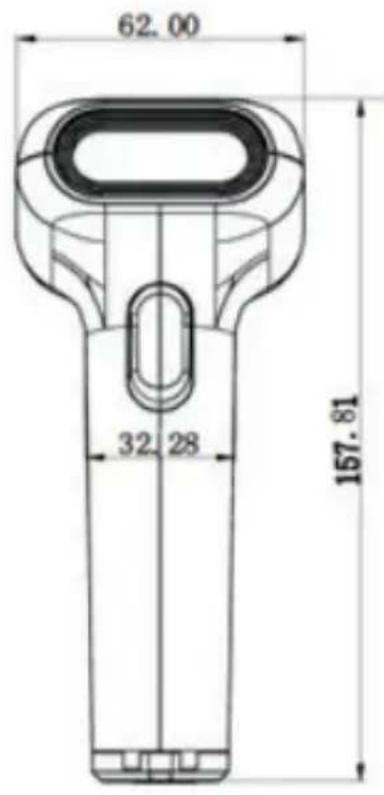

Dimensions (mm)

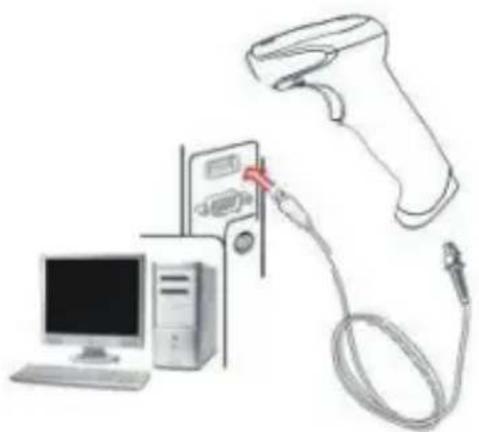

Installation du cable

Remarque: L'hôte alimentée le scannerur via le cable USB. Le scanner n'a pas besoin d'une alimentation supplémentaire.

Le processus d'installation est le suivant:

1. Connectez l'extrémité RJ45 à l'arrête du scanner.
2. Connectez l'autre extrémité à l'interface USB hôte.
3. L'avertisseur sonore et levoyant DEL émettright un signal s'lls sont correctement branchés.
4. Windows détectera automatiquement le périphérique USB.

Retirer le cable

La méthode pour-retirer le cable est la suivante :

1. Trouvez le trou pres de l'extremité du scanner.
2. Insérez une aiguille fine dans le trou, retirez doucement le cable,

Menu de configuration

Ce modèle de scanner est conçu pour modifier les paramétres en lisant un code-barres spécial. Dans cette section, vous trouvez tous les codes-barres les plus importantes disponibles pour la configuration.

Codes de configuration

Activier/désactiver les paramètres de configuration

Le mode de configuration est activé par défaut pour effectuer les réglages du lecteur.

Le mode de configuration peut être désactivé.

Activemodedeconfiguration (Default)

Déactivé mode de configuration

Restauration des valeurs d'usine

Version du micrologiciel

*Plus d'options de configuration sont disponibles à partir de la page 11 ou consultez notre site web www.approxtpv.es.

Consignes de sécurité, d'entretien et de recyclage

1. Attention: N'ouvrez jamais l'appareil, les pieces internesprésent des risques d'électrocution.
2. N'installez pas cet apparéil pres d'un point d'eau, par exemple dans une zone mouillée, dans une zone extérieure non protégée ou dans toute zone classée comme humide.
3. N'insérez pas d'objets dans l'appareil par les trous carils peuvent entra en contact avec des points de tension et provoquer des courts-circuit dans les pieces et provoquer des incendies ou des chocs électriques.
4. Ne renversez,aucun type de liquide sur I'appareil.Risque d'explosion!
5. Ne pas écraser les cables d'alimentation, risque de court-circuit!
6. Branchez-le toujours pour l'alimentation ou la charge à la tension recommandée par le fabricant.
7. Nettoyer le produit avec un chiffon doux et sec.
8. Respecter les règlementations locales en matière d'élimination des déchets.

Recyclage

AEE REI-RAEE 5548 Dans ce manuel, le symbole du recipient barré indique que le produit est soumis à une directive européenne 2002/96/CE, les produits ELECTriques ou électroniques, piles, accumulateurs et autres accessoires doivent être collectés séparément.

En fin de vie de l'appareil, utilisez des bacs de recyclage. Ce geste contribuera à réduire les risques pour la santé et à préserver l'environnement.

Les mairies et les distributeurs, vous apporteront les précisions indispensablees en matière de recyclage de leur ancien apparéil.

Si cet apparéil dispose d'une batterie interne, elle doit être retiree et disposée séparément pour une bonne gestion appropriée.
