MANUAL DE USUARIO appLS16HD2D Aqprox

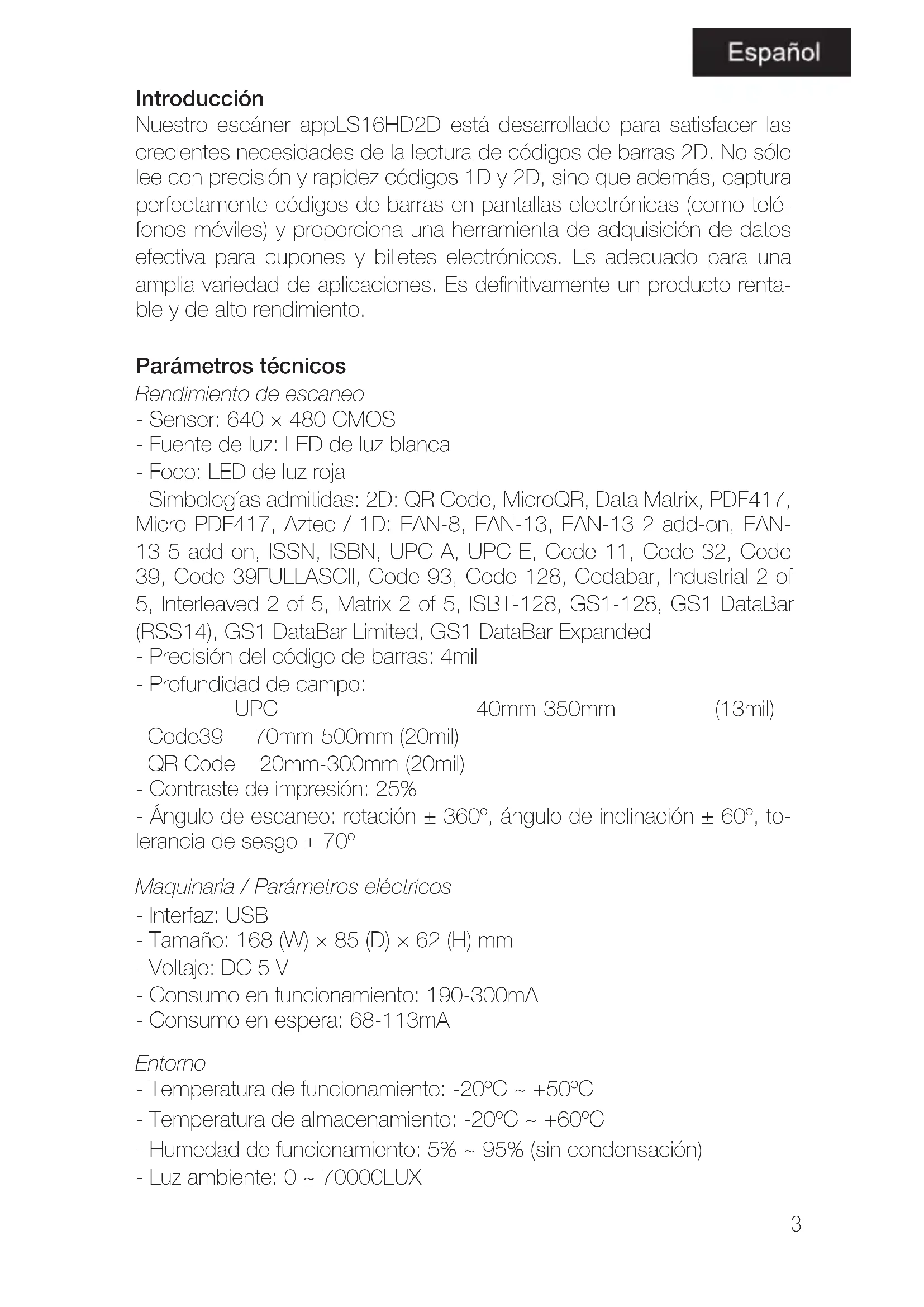

appLS16HD2D 2D Barcode Scanner www.approxtpv.es3 Introducción Nuestro escáner appLS16HD2D está desarrollado para satisfacer las crecientes necesidades de la lectura de códigos de barras 2D. No sólo lee con precisión y rapidez códigos 1D y 2D, sino que además, captura perfectamente códigos de barras en pantallas electrónicas (como telé- fonos móviles) y proporciona una herramienta de adquisición de datos efectiva para cupones y billetes electrónicos. Es adecuado para una amplia variedad de aplicaciones. Es definitivamente un producto renta- ble y de alto rendimiento. Parámetros técnicos Rendimiento de escaneo - Sensor: 640 × 480 CMOS - Fuente de luz: LED de luz blanca - Foco: LED de luz roja - Simbologías admitidas: 2D: QR Code, MicroQR, Data Matrix, PDF417, Micro PDF417, Aztec / 1D: EAN-8, EAN-13, EAN-13 2 add-on, EAN- 13 5 add-on, ISSN, ISBN, UPC-A, UPC-E, Code 11, Code 32, Code 39, Code 39FULLASCII, Code 93, Code 128, Codabar, Industrial 2 of 5, Interleaved 2 of 5, Matrix 2 of 5, ISBT-128, GS1-128, GS1 DataBar (RSS14), GS1 DataBar Limited, GS1 DataBar Expanded - Precisión del código de barras: 4mil - Profundidad de campo: UPC 40mm-350mm (13mil) Code39 70mm-500mm (20mil) QR Code 20mm-300mm (20mil) - Contraste de impresión: 25% - Ángulo de escaneo: rotación ± 360º, ángulo de inclinación ± 60º, to- lerancia de sesgo ± 70º Maquinaria / Parámetros eléctricos - Interfaz: USB - Tamaño: 168 (W) × 85 (D) × 62 (H) mm - Voltaje: DC 5 V - Consumo en funcionamiento: 190-300mA - Consumo en espera: 68-113mA Entorno - Temperatura de funcionamiento: -20ºC ~ +50ºC - Temperatura de almacenamiento: -20ºC ~ +60ºC - Humedad de funcionamiento: 5% ~ 95% (sin condensación) - Luz ambiente: 0 ~ 70000LUX4 Descripción del producto Apariencia Dimensiones (mm) Luz indicadora Ventana de escaneo Pulsador Interfaz5 Instalación del cable Aviso: el host proporciona energía para el escáner a través del cable USB. El escáner no necesita fuente de alimentación adicional. El proceso de instalación es el siguiente:

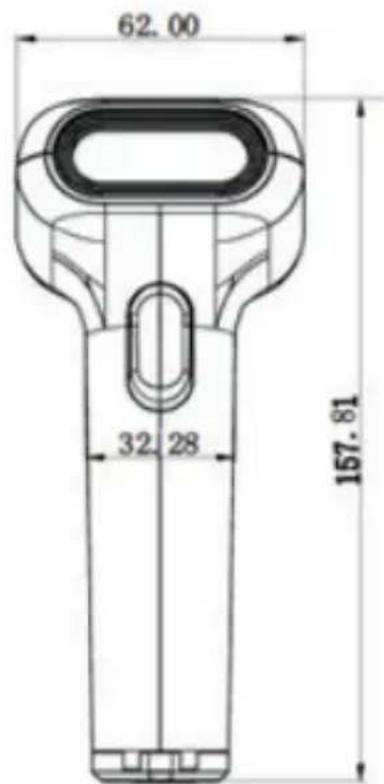

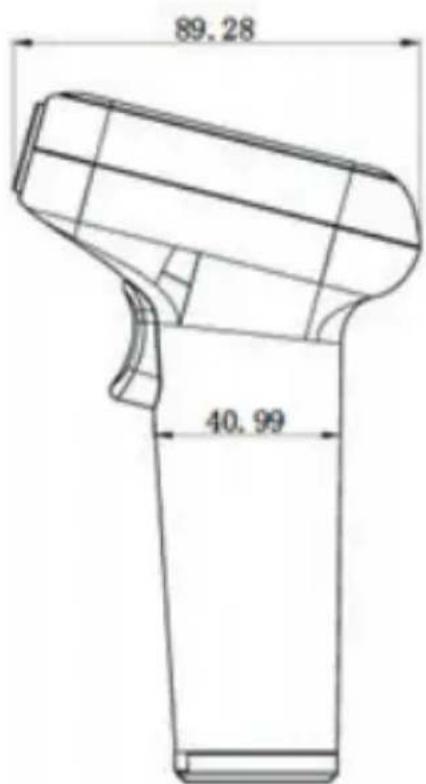

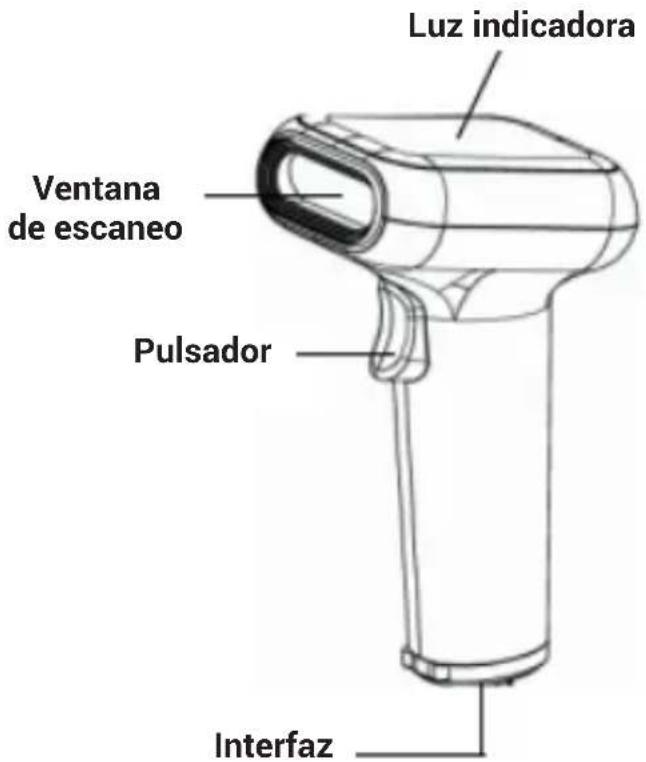

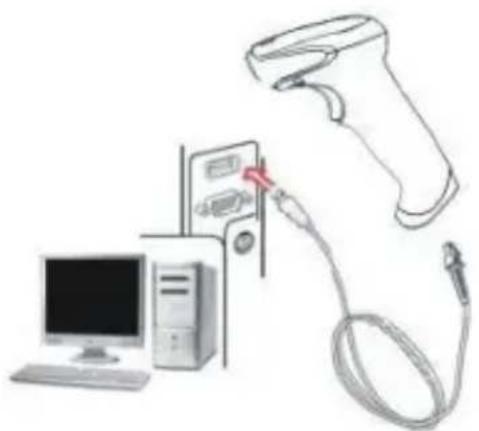

1. Conecte el extremo RJ45 a la parte posterior del escáner.

2. Conecte el otro extremo a la interfaz USB del host.

3. El zumbador y la luz LED darán una señal si están conectados co-

4. Windows detectará el dispositivo USB automáticamente.

Quitar el cable El método para quitar el cable es el siguiente:

1. Encuentre el agujero cerca del final del escáner.

2. Introduzca una aguja fina en el orificio, arrastre suavemente el cable

hacia afuera. Menú de configuración Este modelo de escáner está diseñado para cambiar la configuración leyendo un código de barras especial. En esta sección encontrará al- gunos de los códigos de barras más importantes disponibles para la configuración.6 Códigos de configuración Habilitar/Deshabilitar parámetros de configuración El modo de configuración está activado por defecto para poder realizar ajustes en el lector. El modo de configuración puede ser desactivado.

Activar modo de configuración Desactivar modo de configuración (Default) Restaurar valores de fábrica

Versión del firmware *Más opciones de configuración a partir de la página 11 o consul- te nuestra página web www.approxtpv.es. Instrucciones de seguridad, mantenimiento y reciclado
