appLS16HD2D - Leitores de código de barras Aqprox - Manual de utilização gratuito

Marca	Aqprox
Modelo	appLS16HD2D
Tipo de produto	Leitor de código de barras
Sensor	CMOS 640 x 480
Fonte de luz	LED branca
Foco	LED vermelha
Simbologias 1D	EAN-8, EAN-13, UPC-A, Code 39, Code 128, Codabar, GS1-128, etc.
Simbologias 2D	QR Code, Data Matrix, PDF417, Aztec
Precisão	4 mils
Profundidade de campo	40-350 mm (UPC 13 mils), 70-500 mm (Code39 20 mils)
Contraste de impressão	25%
Ângulo de varredura	Rotação ±360°, inclinação ±60°, desvio ±70°
Interface	USB
Dimensões	168 x 85 x 62 mm
Tensão de alimentação	DC 5 V (via USB)
Consumo em operação	190-300 mA
Consumo em espera	68-113 mA
Temperatura de operação	-20 °C a +50 °C
Temperatura de armazenamento	-20 °C a +60 °C
Umidade de operação	5% a 95% (sem condensação)
Luminosidade ambiente	0 a 70.000 lux
Limpeza	Pano macio e seco
Segurança	Não abrir, evitar líquidos
Reciclagem	Conforme DEEE (diretiva 2002/96/CE)

Perguntas frequentes - appLS16HD2D Aqprox

Como instalar o leitor appLS16HD2D ?

Conecte o cabo RJ45 ao leitor e a extremidade USB ao seu computador. O host alimenta o leitor via USB. Um sinal sonoro e luminoso confirma a conexão. O Windows detecta automaticamente o dispositivo.

Como configurar o leitor ?

Escaneie os códigos de barras de configuração fornecidos no manual. O modo de configuração está ativado por padrão. Você pode modificar as configurações lendo os códigos de barras apropriados.

Por que o leitor não lê alguns códigos de barras ?

Verifique se o código de barras é suportado: este modelo lê códigos 1D (EAN, UPC, Code39, etc.) e 2D (QR Code, Data Matrix, PDF417). Certifique-se também de que o contraste de impressão é de pelo menos 25% e que o código está na profundidade de campo (40-500 mm conforme a densidade).

O leitor pode ler códigos de barras em telas de smartphone ?

Sim, o leitor foi projetado para capturar códigos de barras exibidos em telas eletrônicas, incluindo smartphones. É ideal para cupons e e-tickets.

Como redefinir o leitor para as configurações de fábrica ?

Escaneie o código de barras 'Restauração dos valores de fábrica' disponível no manual (página correspondente). Isso restaurará as configurações padrão.

Qual é o consumo elétrico do leitor ?

Em operação, consome 190 a 300 mA e em espera 68 a 113 mA sob uma tensão de 5 V DC fornecida pela porta USB.

Como limpar o leitor ?

Use um pano macio e seco. Não use produtos líquidos ou abrasivos. Não derrame nenhum líquido sobre o aparelho.

O que fazer em caso de mau funcionamento ?

Verifique primeiro as conexões USB. Consulte o manual para os códigos de configuração ou redefina o aparelho. Se o problema persistir, entre em contato com o suporte através de [e-mail].

Quais são as condições de temperatura para usar o leitor ?

O leitor funciona entre -20°C e +50°C. Armazene entre -20°C e +60°C. A umidade deve estar entre 5% e 95% sem condensação.

Como reciclar o leitor no fim da vida útil ?

O leitor está sujeito à diretiva DEEE (2002/96/CE). Não o descarte com lixo doméstico. Deposite em um ponto de coleta para aparelhos elétricos e eletrônicos. Remova a bateria interna, se presente, e recicle-a separadamente.

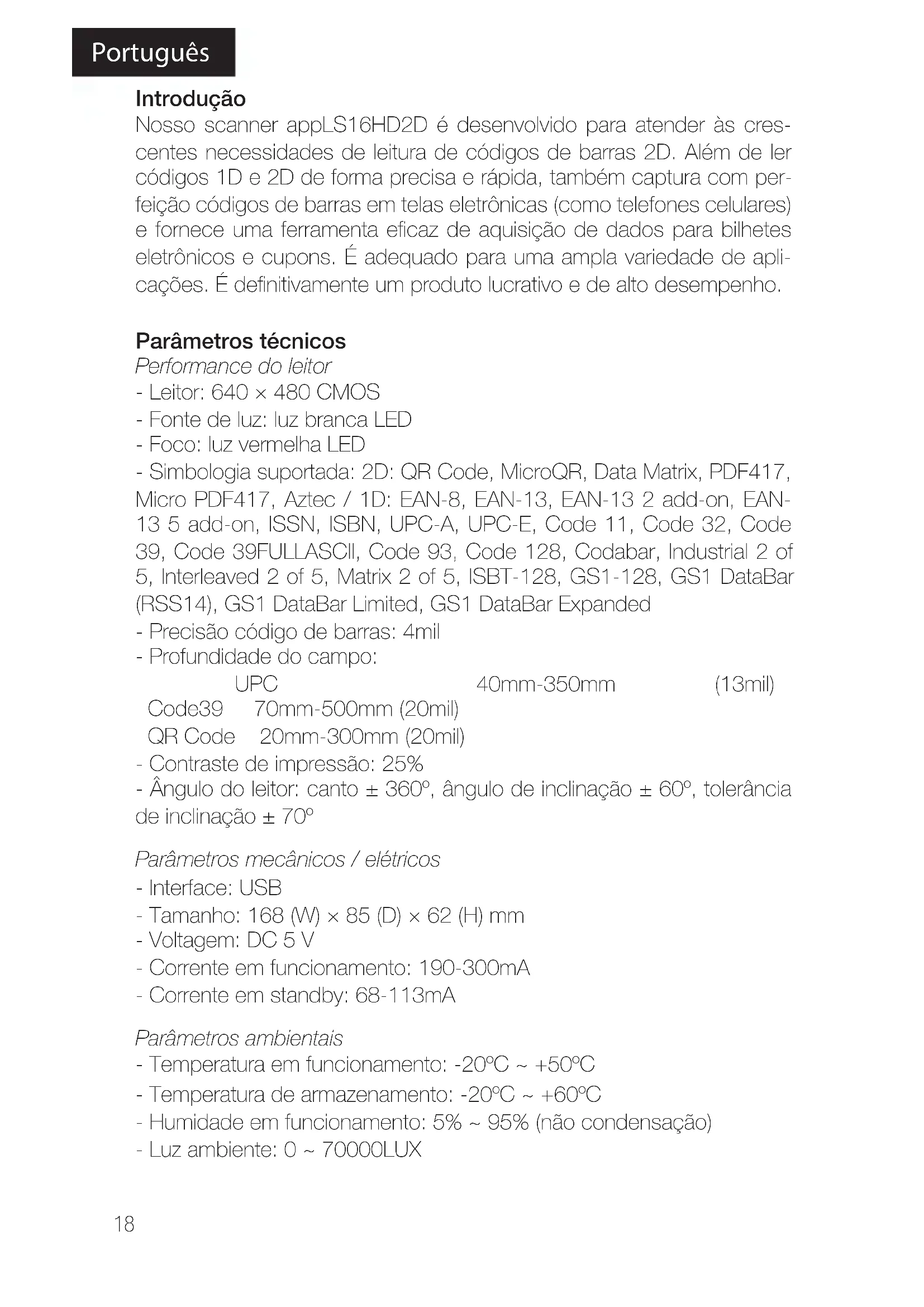

MANUAL DE UTILIZADOR appLS16HD2D Aqprox

Nosso scanner appLS16HD2D é desenvolvimento para atender às crescentes necessidades de leitura de)códigos de barras 2D. Além de ler)códigos 1D e 2D de forma précisa e rápida,也是非常 captura comperfeação)códigos de barras em telas eletrônicas (como Telefones celulas) e fornece uma ferramenta eficaz de aquisicao de dados para bilheteseletrônicos e cupons. É adequado para uma ampla variedade de aplicações. É definitivamente um produto lucrativo e de alto desempenho.

Parâmetros tíncinos

Performance do leitor

• Leitor: 640 x 480 CMOS
• Fonte de luz: luz branca LED
• Foco: luz vermelha LED
• Simbologia suportada: 2D: QR Code, MicroQR, Data Matrix, PDF417, Micro PDF417, Aztec / 1D: EAN-8, EAN-13, EAN-13 2 add-on, EAN-13 5 add-on, ISSN, ISBN, UPC-A, UPC-E, Code 11, Code 32, Code 39, Code 39FULLASCII, Code 93, Code 128, Codabar, Industrial 2 of 5, Interleaved 2 of 5, Matrix 2 of 5, ISBT-128, GS1-128, GS1 DataBar (RSS14), GS1 DataBar Limited, GS1 DataBar Expanded
• Precisão)cólico de barras:4mil
• Profundidade do Campo:

UPC 40mm-350mm (13mil)

Code39 70mm-500mm (20mil)

• Contraste de impressão: 25%
• Ângulo do leitor: canto ± 360°, Ângulo de inclinação ± 60°, tolerência de inclinação ± 70°

Parâmetros mecânicos / elétricos

• Interface: USB
• Tamanho: 168 (W) × 85 (D) × 62 (H) mm
• Voltagem: DC 5 V
• Corrente emFUNciamento: 190-300mA
• Corrente em standby: 68-113mA

Parâmetros ambientais

• Temperatura em funciona: -20°C ~ +50°C
• Temperatura de armazenamento: -20°C ~ +60°C
• Humidade emestrutura: 5 % \~ 95 % (não condensacao)
• Luz ambiente: 0 ~ 70000LUX

Descrição do produits

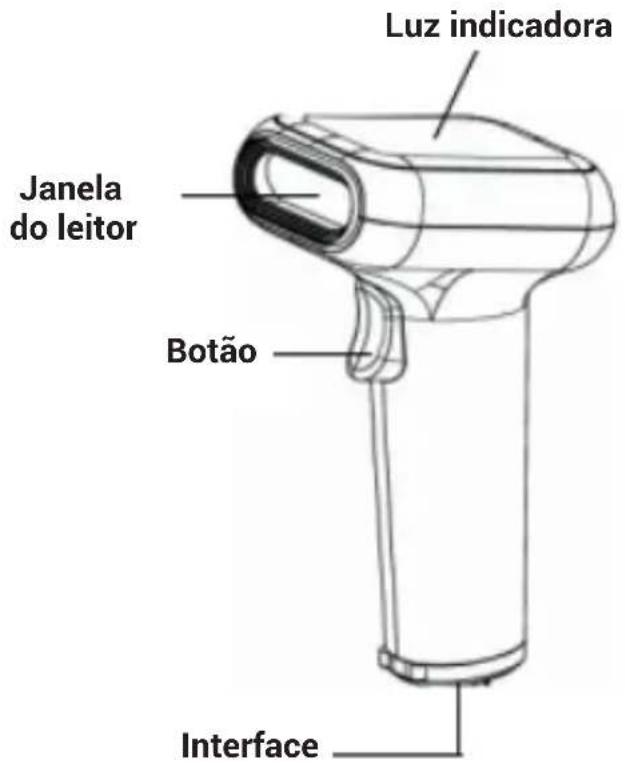

Aparência

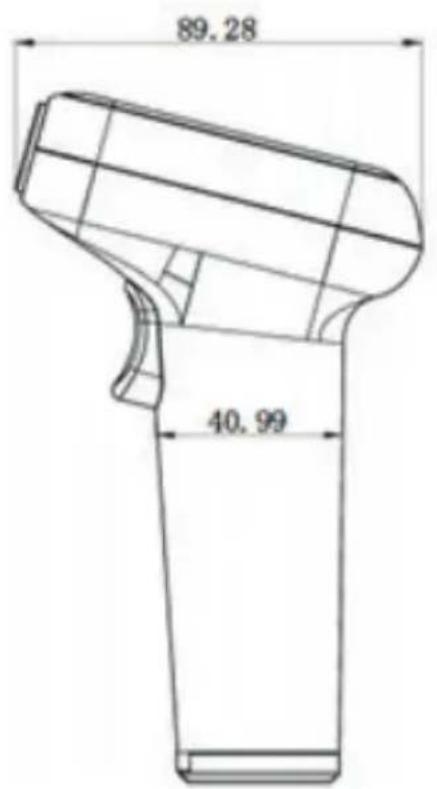

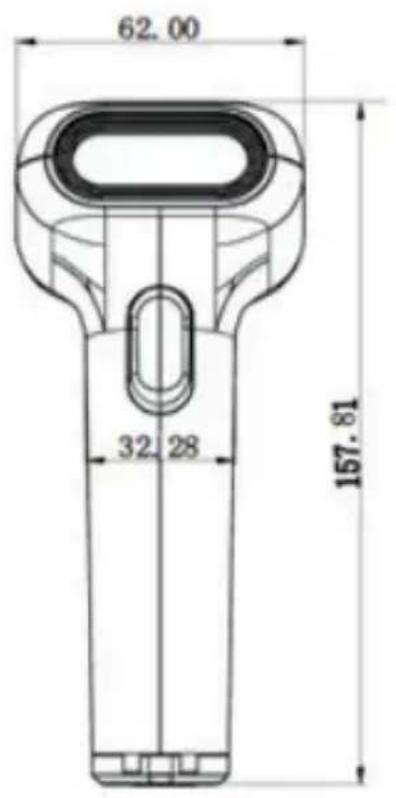

Dimensoes (mm)

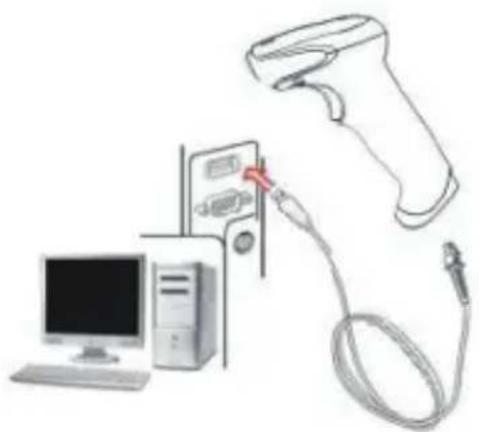

Instalacao do cabo

Aviso: o host fomece energia ao scanner através do cabo USB. O scanner não precisa de fonte de alimentação adicional.

Oprocesso de instalacao e o segunte:

1. Referente à figura, ligne o recetor ao leitor;
2. Ligar o recetor. Se a instalacao for correta, o apito e o LED funcionalrao.
3. O leitor pode funciona sem fonte de energia externa.
4. O recetor reconhecera o leitor automaticamente.

Retirar o cabo

O método para remover o cabo é o segunte:

1. Encontre o orificio proxies ao final do scanner.
2. Insira una aquulha Fiona no orificio, arraste@cuidadosamente o cabo.

Menu de configuração

Este Modelo de scanner foi projetado para alterar a configuração lendo um)codigo de barras especial. Nesta segao,você encastraralguns dos)codigos de barras mais importantes disponveis para configuração.

Códigos de configuração

Ativar / desativar parâmetros de configuração

O modo de configuração é ativado por padrão para fazer ajustes no leitor.

O modo de configuração pode ser desativado.

Ativar modo de configuração (Default)

Desativar modo de configuração

Restaurar configurações de fabrica

Versão do firmware

• Mais opções de configuração na páginha 11 ou consulte nosso site www.approxtpv.es.

Instruções de segurança, manutençao e reciclagem

1. Atença: Nunca abra o aparecido, as partes internas está em perigo de quando eletrico.
2. Não instale esta unidade perto de água, numa cave humida, no exterior sem proteção ou em qualquer area classificada como humida.
3. Não insira objetivos de nenhum tipo na unidade atravesemos orificios, quando eles podementrar em contato com pontos de tensão e provocar curto-circuitos nas peças e Causeir incendios ou choques electrolyticos. Não derrame qualquer tipo de liquido na unidade.
4. Sempre use cabos aprovados e recomendados pelo fabricante.
5. Nunca deitar fora o produto numa fonte de calor ou fogo.
6. Mantenha sempre o produit à temperatura ambiente, no máximo 30^ .
7. Limpe o produit com um pano seco e macio. Sempre com o aparho desligado!
8. Siga as regulamenteções locais para deitar fora o produits.

5. Reciclagem

AEEREI-RAE 558 - Neste manual, o símbolo do caixote do lixo riscado com uma cruz indica que o produits está sujeito a uma diretiva europeia, a

Português

2002/96 / CE, sobre produits electricos ou electrónicos, as baterias e acumuladores e outros acessórios que devem necessariamente ser objeto de recolha seletiva.

No final da vidautildoaparelho,façauso dosrecipientes de reciclagem. Este gesto幫助 a reduzir os riscos para a saude e preservar o meio ambiente.

As camaras Municipais e os distribuidores fomecer-he-ão os detalhes essentials sobre reciclagem do seu aparecido antigo. Se este aparibo tiver uma bateria interna, ela deve ser removida e depositada separamente para a sua reciclagem correta.
