Type de produit	Moniteur LCD LED
Marque	Japannext
Modèle	JNIPS2709UHDR
Taille d'écran	27 pouces
Résolution maximale	UHD (3840 x 2160)
Taux de rafraîchissement	60 Hz
Connecteurs	2 x HDMI, 1 x DisplayPort, 1 x sortie audio, 1 x port USB (mise à jour firmware)
Alimentation	Adaptateur secteur, compatible AC 100-240V
Fonctions principales	FreeSync, HDR, modes image (standard, photo, film, jeu, FPS, RTS), PIP/PBP, réticule
Réglage de l'inclinaison	Oui
Montage mural	Compatible VESA (entretoises fournies)
Accessoires inclus	Câble d'alimentation, câble HDMI, manuel, entretoises VESA
Nettoyage	Chiffon doux, nettoyant spécifique LCD
Précautions de sécurité	Ne pas ouvrir le boîtier, éviter l'humidité, débrancher en cas d'inactivité prolongée
Support client	Téléphone 09 70 70 80 90, formulaire en ligne sur japannext.fr
Langue du menu OSD	Français, Anglais

FOIRE AUX QUESTIONS - JNIPS2709UHDR Japannext

Comment assembler la base du moniteur ?

Placez l'écran face vers le bas sur un chiffon doux. Insérez le crochet du support dans la fente à l'arrière, puis fixez le pied et le socle avec la vis fournie. Assurez-vous que l'ensemble est bien fixé avant de relever le moniteur.

Quelle résolution dois-je utiliser pour des performances optimales ?

Nous recommandons d'utiliser la résolution UHD (3840 x 2160) pour obtenir les meilleures performances. Une résolution inférieure peut ne pas exploiter tout le potentiel de l'écran.

Comment connecter le moniteur à mon ordinateur ?

Assurez-vous que les deux appareils sont éteints. Connectez le câble d'alimentation et un câble HDMI ou DisplayPort au moniteur, puis reliez l'autre extrémité à l'ordinateur. Allumez les deux appareils. Ne connectez pas les câbles HDMI et DP simultanément.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le bouton d'alimentation est allumé et que le cordon d'alimentation est correctement branché. Si le voyant est allumé mais qu'aucune image n'apparaît, assurez-vous que le câble de signal est bien connecté, que la luminosité et le contraste ne sont pas au minimum, et que l'ordinateur est allumé.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton 4 (menu OSD) pour ouvrir le menu à l'écran. Naviguez jusqu'à 'Luminosité/Contraste' et ajustez les valeurs de 0 à 100 à l'aide des touches haut/bas.

Le moniteur prend-il en charge le HDR ?

Oui, le moniteur prend en charge le HDR. Vous pouvez l'activer dans le menu OSD sous 'Autres' > 'HDR' avec les options Arrêt, Marche ou Auto.

Puis-je utiliser le moniteur avec une console de jeu ?

Oui, vous pouvez connecter une console via HDMI. Le moniteur propose des modes d'image spécifiques comme 'jeu', 'FPS' et 'RTS' pour optimiser l'affichage selon le type de jeu.

Comment nettoyer l'écran ?

Éteignez le moniteur et débranchez-le. Utilisez un chiffon doux et propre spécialement conçu pour les panneaux LCD. N'utilisez pas de produits à base d'alcool ou d'acétone. Ne vaporisez jamais de liquide directement sur l'écran.

Que faire si des pixels restent allumés ou éteints ?

Quelques pixels toujours allumés ou éteints sont normaux. Si le problème persiste, essayez d'afficher une image différente ou éteignez le moniteur pendant quelques heures. Contactez le service client si cela ne s'améliore pas.

Comment contacter le service client ?

Vous pouvez appeler le 09 70 70 80 90 (lun-ven 9h-17h) ou utiliser le formulaire de contact sur https://japannext.fr/pages/contact. L'adresse postale est JAPANNEXT Co., Ltd., Chiba-Ken Isumi-Shi Namegawa 506-5.

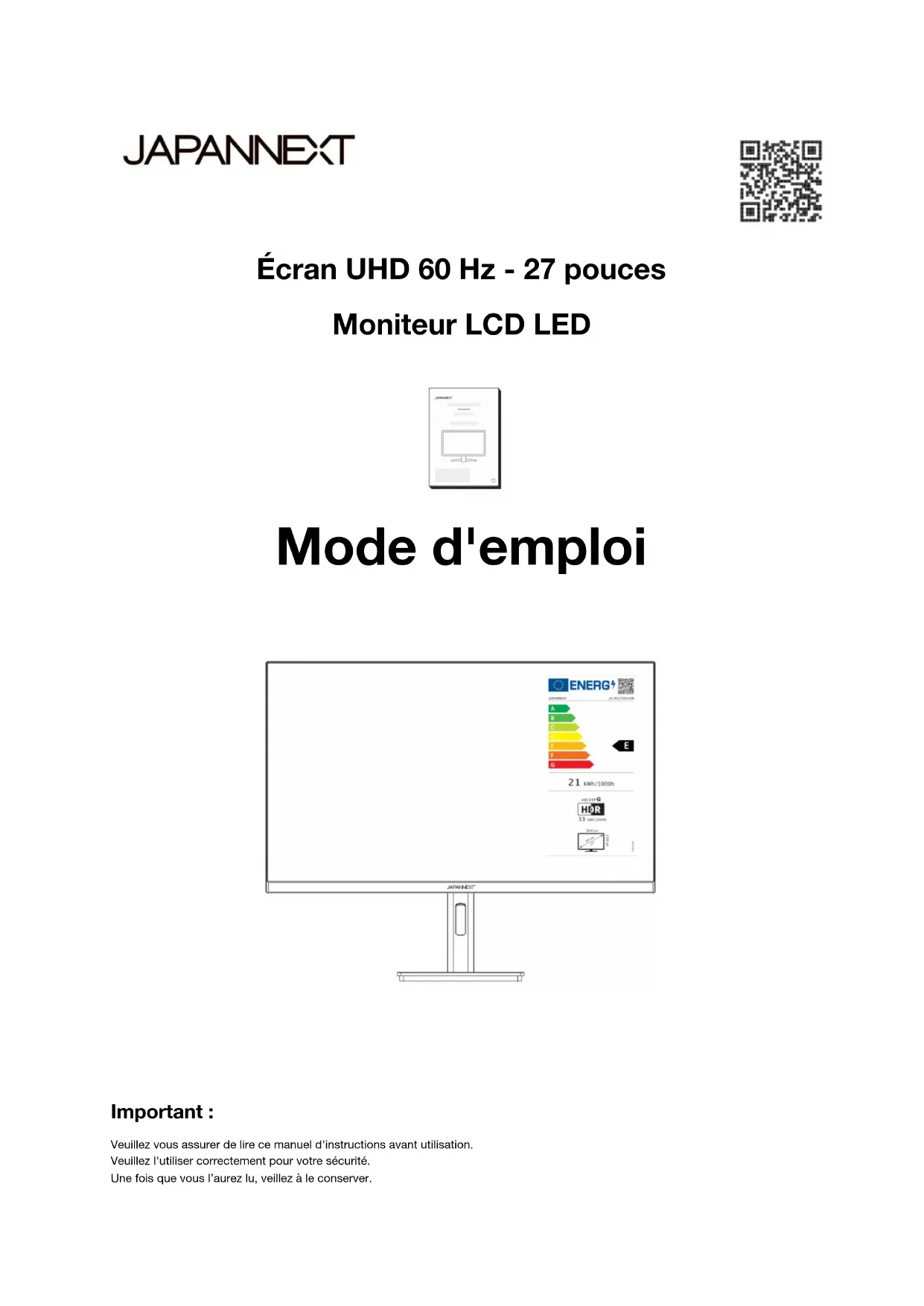

MODE D'EMPLOI JNIPS2709UHDR Japannext

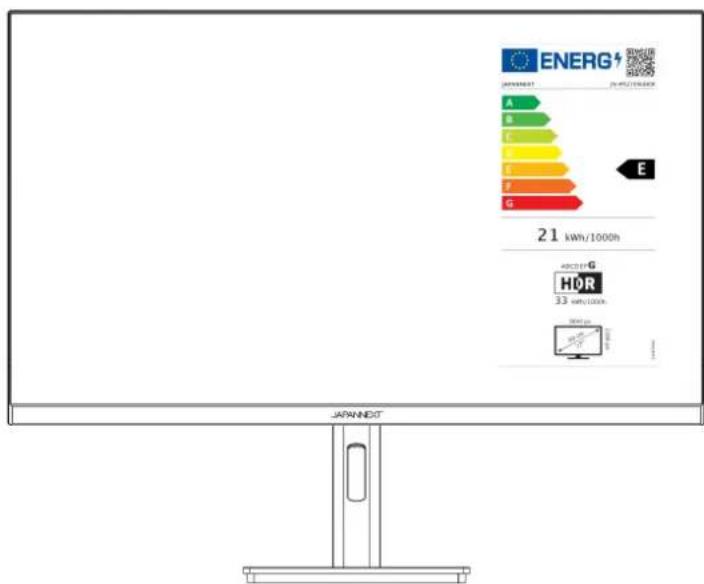

Écran UHD 60 Hz - 27 pouces

Moniteur LCD LED

Mode d'emploi

Important :

Veuillez vous assurer de dire ce manuel d'instructions avant utilisation.

Veuillez l'utiliser correctement pour votre sécurité.

Une fois que vous l'aurez lu, veiliez à le conserver.

Table des matieres

Utilisation en toute sécurité 2

Précautions 3

Nettoyage et entretien du moniteur 4

Comment entretenir le moniteur : 4

Les symptômes répertoriés ci-dessous sont des conditions normales pour le moniteur 4

Bienvenue 5

Guide de démarrage rapide 6

Assemblage de la base du moniteur 6

Connexion avec un ordinateur 7

Accessoires 7

Interface / Connectique 8

Description du bouton d'affichage 9

Menu Écran (OSD) 10

Dysfonctionnement 11

Support client 12

Table of content

Safety 15

Precaution 16

Utilisation en toute sécurité

Veuillez dire attentivement tous les manuels d'instructions inclus avant utilisation.

• Placez le moniteur sur une surface plane et stable. Pour éviter tout risque d'incendie ou de chocolélectrique, évitez les températures élevées, les températures basses, l'humidité élevée et l'accumulation de poussière.
  N'utilisez pas le moniteur dans un endroit où il pourrait etre mouilé ou exposé à l'eau.
• N'ouvre jamais le boitier du moniter car il contient des pieces à haute tension à l'intérieur qui pourrait provoquer des blessures graves ou un incendie si vous entrez en contact avec elles.
• Si l'alimentation électrique est endommagée, veuillez contacter notre service client ou votre revendeur. N'essayez jamais d'inspecter ou de réparer le produit vous-même.
• Avant utilise, veillez vous assurer que tous les cables sont correctement connectés et que le cordon d'alimentation n'est pas endommaged. Si vous découvert des dommages ou des zones flous, veillez contacter immédiatement votre revendeur.
• Les fentes et ouvertures en haut ou à l'arrête du moniteur sont des trous de ventilation requis pour ce produit. Ne couvrez pas ces trous. Ne placez pas ce produit à proximé ou au-dessus d'une source de chaleur telle qu'un radiateur sans une ventilation ajustate.
• N'insérez pas d'objets étrangers et ne renversez pas de liquides dans les ouvertures du boftier du monitér. Cela pourrait provoquer des dommages ou un dysfonctionnement.
• Faites toujours fonctionner le moniter en utilisant le type de source d'alimentation indiqué sur l'étiquette du produit. Si vous n'êtes pas sur du type d'alimentation électrique de votre maison, veuillez contacter votre compagnie d'électricité locale.
• N'applique pas de charges de courant excessives aux prises ou aux rallonges du bureau. Soyez prudent car un courant excessif peut provoquer un choc électrique et est très dangereux.
• Pour protégger votre monitér des dommages causés par les surtensions, coupe l'alimentation de l'appareil pendant de longues périodes d'inactivité ou pendant des orages.
• Pour garantir un fonctionnement satisfaisant du moniteur, le PC utilisé avec doit être équipé d'une prise correctement configurée marquee dans la plage AC100-240V.
• Si vous rencontres des problèmes techniques ou des préoccupations avec votre monitreur, veuillez contacter notre

service client ou revendeur agréé.

• Pour travailler en toute sécurité, assurez-vous d'établier la connexion à la terre avant de connecter la fiche d'alimentation à la source d'alimentation. De plus, lorsque vous débranchez la connexion à la terre, voirlez d'abord à débrancher la fiche d'alimentation.
• Ce produit n'est pas conscience pour être utilisé en continu pendant 24 heures. Veuillez débrancher la fiche d'alimentation lorsque vous n'utilise pas le produit pendant une longue période.
• L'adaptateur secteur et le cordon inclus sont exclusivement destinés à ce produit. Ne l'utilisez pas pour d'autres équipements.
• N'utilise pas de nettoyants ou de détergents contenant de l'alcool ou de l'acétone pour nettoyer votre moniteur. Assurez-vous d'utiliser un nettoyant spécifique conçu pour les moniteurs LCD. Ne vaporisez pas de nettoyant liquide directement sur l'écran. Veuillez notes que si le liquide nettoyant s'égoutte et pénétre à l'intérieur du moniteur, cela est très dangereux car cela peut provoquer un choc électrique ou un incendie. Les panneaux LCD s'endommagent facilement, ne le frottez donc pas avec des objets durs.
• Avant deSoulever ou de déplacer le moniteur, éteignez l'interrupteur d'alimentation et débranchez tous les cables et cordons d'alimentation. Lors de l'installation du moniteur, soulevez-le en utilisant la méthode appropriée. Lorsque vous soulevez ou transportez le moniteur, voirlez à le saisir par les bords. Ne soulevez jamais le moniteur par son support ou son cordon.

Précautions

• L'utilisation du monitér dans une pieceASF, ou son utilisation continue pendant de longues périodes peut provoquer une fatigue oculaire.
• Faites une pause de 5 à 10 minutes toutes les heures et utilisez le moniteur dans une piece raisonnablement lumineuse.

Avant de nettoyer le moniteur, eteignez l'alimentation et debranchez tous les cables et cordons.

Comment entretenir le moniteur :

• Zone du panneau LCD : N'utilisez pas de papier de soie, etc., utilisez plutôt un chiffon propre et doux spécifique conçu pour les panneaux LCD. Veuillez essuyer le moniteur doucement. Pour les tâches difficilles à enlever, utilisez un nettoyant neutre spécifique conçu pour les panneaux LCD.
• Cadre du moniteur : Essuyez avec un chiffon doux imbibé d'un nettoyant doux.

Les symptômes répertoriés ci-dessous sont des conditions normales pour le moniteur

• Lors de la première utilisation, l'écran peut scintiller en raison de la nature du rétroéclairage. Si ce symptôme apparait, veuilles étèindre le moniteur, puis le rallumer.
• En fonction de la configuration de votre bureau, des couleurs affichées et de la luminosité, la luminosité peut paraitre inégale.
• Il se peut que plusieurs pixels soient toujours allumés ou non.
• Si vous affichez la même image pendant une longue période, une image rémanente de l'image précédente peut persister même après le passage à une image différente.

Dans ce cas, l'écran récapéris est lentement. Sinon, foupez le courant pendant quelques heures et le problème sera réparé.

Au lieu d'essayer de réparer vous-même le moniteur, contactez le service client ou le revendeur.

Merci d'avoir acheté le moniteur LCD 27 pouces JAPANNEXT.

La dalle installée prend en charge la résolution UHD (3840 x 2160). Nous vous recommendons

d'utiliser la résolution UHD pour deailles performances. Si la résolution est inférieure à l'UHD,

les performances d'origine ne peuvent pas etre atteintes.

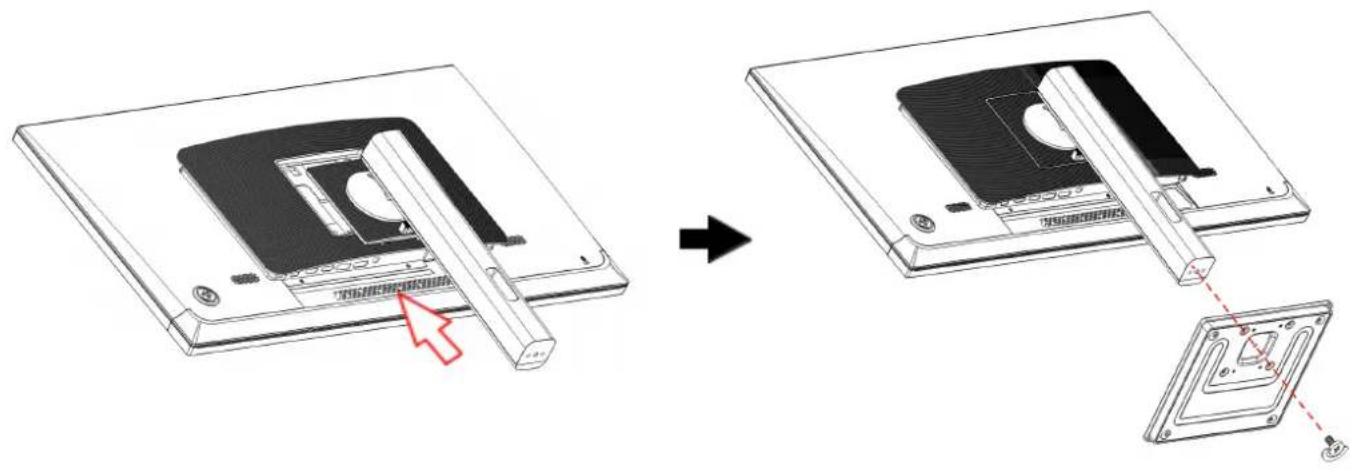

Assemblage de la base du moniteur

Attention : Veuillez manipuler le moniteur avec précaution. Si vous appuyez sur l'écran LCD avec les doigts, vous risquez d'endommager le panneau. Lors de l'installation, veillez à ne pas laisser tomber les vis.

1. Etalez un chiffon doux sur une surface plane et stable et placez l'écran de l'appareil vers le bas.
2. Insérez le crochet en haut du support dans la pierce de fixation à l'arrière du moniteur.
3. Fixez le pied et le socle à l'aide de la vis fournie.

1. Assurez-vous que le moniteur et le support soient solidement fixés, puis relevez le moniteur lentement.

*Prend en charge le réglage de l'inclinaison. Lorsque vous utilisez le moniteur avec l'écran incliné vers vous, veillez à ne pas le renverser.

Connexion avec un ordinateur

1. Assurez-vous que le moniteur et l'ordinateur soient eteints avant de connecter le cable.
2. Connectez le cable d'alimentation et les cables compatibles (HDMI, DP) au moniteur.

Connectez également le cable (HDMI, DP) à l'ordinateur.

1. Allumez le moniteur et l'ordinateur.

Attention : Afin de travailler en toute sécurité, assurez-vous de connecter la terre avant de connecter la fiche d'alimentation à la source d'alimentation.

De plus, lorsque vous débranchez la connexion à la terre, veillez à débrancher la fiche d'alimentation de la prise.

Avis : Étant donné que des problèmes peuvent survenir, ne connectez pas les cables HDMI et DP en même temps.

Veuillez en connecter un seul à un ordinateur.

Accessoires

Manuel

Câble d'alimentation*

Cable HDMI

Entretoise VESA**

*Utilise pour absorber les irregulaties a l'arriere du moniteur et pour securiser l'espace lors de I installation de la plaque du bras du moniteur. Tout d'abord, fixez les 4 entreoises a I'arriere du moniteur, puis installez la plaque du bras du moniteur. *Le cable d'alimentation inclus est destiné à une utilisation exclusive avec ce produit. Ne I'utilise pas pour d'autres équipements.

1: Prise d'alimentation : Veuillez connecter l'adaptateur secteur avant utilisation.
2: Port de sortie audio : Possibilité de connecter des écouteurs ou des haut-parleurs.
3:PortDP:PortcompatibleDP.
4: Port HDMI1: Port compatible HDMI.
5:portHDMI2:PortcompatibleHDMI.
6:Port USB:Port de mise a jour du firmware.

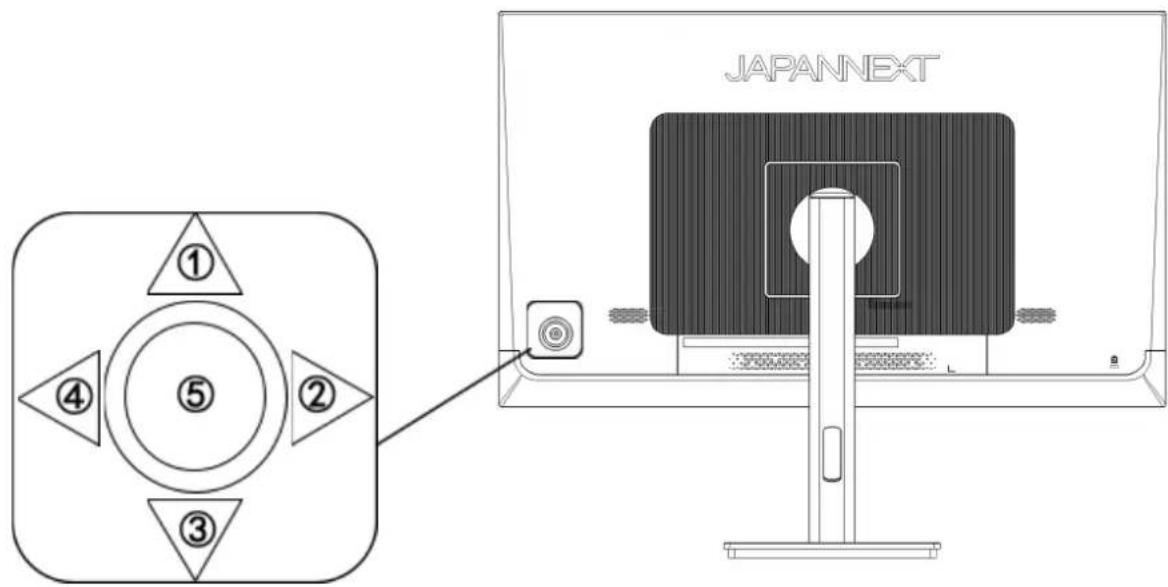

Description du bouton d'affichage

Lorsque le menu de I'ecran (OSD) n'est pas ouvert

1	Régler le volume
2	Afficher la source d'entrée
3	Affichage de la cible (réticule) - Appuyer sur 2 ou 4 pour effacer l'affichage
4	Afficher le menu OSD
5	Allumer/éteindre

Lorsque le menu à l'écran (OSD) est affché

1	Remonter un menu ou augmenter la valeur d'un élément sélectionné
2	Revenir en arrêtè ou fermer le menu
3	Descendre un menu ou diminuier la valeur d'une sélection
4	Sélectionner et confirmer l'élement de menu
5	Allumer/étéindre

Menu Écran (OSD)

Menu	Fonction	Valeur de réglage		Commentaire
Entrée	Auto			Sélectionner la source d'entrée
	DP
	HDMI1
	HDMI2
Luminosité/contraste	luminosité	0-100		Régler la luminosité
	contraste	0-100		Ajuster le contraste
	RCD	marche/arrêt		Paramètres DCR *1
	Économie d'énergie	marche/arrêt		Paramètres d'économie d'énergie
Couleur	gamma	1,8/2,0/2,2/2,4/2,6		Ajuster la valeur gamma
	Mode image	standard		Sélectionner le mode image 1*
		film
		jeu
		FPS
		RTS
	Température de couleur	normale		Sélectionner la température de couleur
		couleur chaude
		couleur froide
		UTILISATEUR	rouge 0-100	Ajuster le rouge/vert/bleu dans la plage de 0 à 100 lors de l'utilisation des paramètres USER.
			vert 0-100
			Vert 0-100
	Teinte	0-100		Ajuster la teinte
	Saturation	0-100		Ajuster la saturation
	FAIBLE LUMière BLEUE	0/25/50/75/100		Régler la réduction de la lumière bleue
Qualité d'image	Netteté	0/10/20/30/40/50/60/70/80/90/100		Ajuster la netteté
	Temps de répondse	Arrêt/Elevé/Moyen/Faible		Définir le temps de répondse
	réduction du bruit	Arrêt/Elevé/Moyen/Faible		Définir la réduction du bruit
	Contrôle lumineux dynamique	marche/arrêt		Définir le contrôle lumineux dynamique
Affichage	rapport hauteur/largeur	Écran large/4:3/1:1/Auto		Sélection du rapport d'image
Audio	muet	marche/arrêt		Mettre en sourdine
	volume	0-100		Régler le volume
	source audio	HDMI/HDMI2/DP		Sélectionner la source audio
Multi-fenêtre	multi-fenêtre	Écran Arrêt/Mode PIP/PBP 2		Paramètres multi-fenêtes *1
	Saisie du sous-étcran	DP/HDMI1/HDMI2		Définir la source de la sous-fenête
	Taille du PIP	petit/moyen/grand		Définir la taille de la sous-fenête
	Localisation PIP	Haut gauche/bas gauche/haut droit/bas droit		Définir la position de la sous-fenête
OSD	Langue	François/Anglais		Définition de la langue OSD
	Position horizontaléOSD	0-100		Ajuster la position horizontalé de l'OSD
	Position verticaleOSD	0-100		Ajuster la position verticale de l'OSD
	Transparence OSD	0-100		Ajuster la transparence de l'OSD
	Réglage de l'heure OSD	5-100		Régler l'heure d'affichage de l'OSD
	Rotation OSD	Normal/90/180/270		Faire pivoter l'OSD
Autres	FreeSync (synchronisation adaptative)	marche/arrêt		Configurer FreeSync
	HDR	Arrêt/Marche/Auto		Définir le HDR *1
	Mise à jour du micrologiciel			Utilisé lors de la mise à jour du firmware
	réinitialiser			Paramètres de réinitialisation d'usine

*1. Lorsqu'une fonction est activée sur l'OSD (lorsque le mode image est régé sur autre chose que standard), certaines fonctions sur l'OSD peuvent ne pas pouvoir être modifiées. (Cela dépend du modele.)

Symptômes	Point de contrôle
La LED d'alimentation ne s'allume pas	• L'appareil est-il allumé en appuyant sur le bouton d'alimentation? • Assurez-vous que le cordon d'alimentation est correctement connecté au moniteur et à la prise.
Aucune image n'apparait même si levoyant d'alimentation est allumé	• L'économiseur d'écran vide est-il en cours d'exercution? Veuillez déplacer votre souris ou votre clavier • Assurez-vous que la luminosité et le contraste ne soient pas réglicés au minimum. • Veuillez vous assurer que le cable de signal est correctement connecté à votre moniteur et à votre ordinateur. • Vérifiez si les broches du cable de signal sont plées ou si le cable est endommagé. • Voteur ordinateur est-il allumé? Si vous possédez un autre moniteur, essayez de le connecter pour voir si l'ordinateur fonctionne correctement. • La synchronisation du signal de l'ordinateur correspond-elle aux specifications du moniteur?
L'image est déformée ou des ondulations apparaissent dans l'image.	• Veuillez vous assurer que le cable de signal est bien connecté à votre moniteur et à votre ordinateur. • Éloignez du moniteur les apparciels électriques susceptibles de provoquer des interférences électriques. • La tension est-elle normale? → Veuillez ne pas utiliser de câblage au pied du moniteur. • La synchronisation du signal de l'ordinateur correspond-elle aux specifications du moniteur?
La position de l'image est décentrée. La taille de l'image est incorrect	• La résolution de votre ordinateur est-elle correcte? • La synchronisation du signal de l'ordinateur correspond-elle aux specifications du moniteur?
L'écran est trop lumineux/tropDRV sometimes	• Écran (OSD): Ajustez les paramètres de luminosité et de contraste à partir du menu.
L'image est floue ou peu claire	• Réglez la résolution d'affichage sur votre PC sur le même mode que la résolution native d'écran recommendée pour le moniteur. • La synchronisation du signal de l'ordinateur correspond-elle aux specifications du moniteur? • Vérifiez si les broches du cable de signal sont plées ou si le cable est endommagé.
La couleur de l'image est incorrect	• Vérifiez si les broches du cable de signal sont plées ou si le cable est endommagé. • Écran (OSD): Veuillez ajuster les paramètres de couleur rouge/bleu/vert dans le menu (température de couleur). • Écran (OSD): Veuillez réinitialiser les paramètres à partir du menu. • La synchronisation du signal de l'ordinateur correspond-elle aux specifications du moniteur?
Impossible d'afficher UHD	• Ce produit prend en charge des résolutions jusqu'à 3840 x 2160 (UHD), y compris HDMI et DP. Cependant, certaines cartes graphiques ne prennt pas en charge 3840x2160. Veuillez vérifier auprès de votre distributeur ou fabricant local les limitations matérielles.
Bruits sur l'image anormaux	• Les câbles sont-ils correctement connectés?

Support client général

JAPANNEXT

TEL:[phone]

Horaires de 9h00 à 17h00 (Fermé les samedis, dimanches et jours fériés)

Formulaire de contact

https://japannext.fr/pages/contact

Vousspuvezfacilitement acceder au formulaire de demande en scannant le code QR.

JAPANNEXT Co., Ltd. Département CS

Chiba-Ken Isumi-Shi Namegawa 506-5
