508957 - Équipement réseau Intellinet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Non catégorisé
Utilisation	À déterminer selon le type d'appareil
Maintenance	Consulter le manuel d'utilisation pour les instructions spécifiques
Sécurité	Respecter les consignes de sécurité lors de l'utilisation
Informations générales	Vérifier la compatibilité avec les autres appareils avant l'achat

FOIRE AUX QUESTIONS - 508957 Intellinet

Comment configurer le produit Intellinet 508957 ?

Pour configurer le produit, commencez par le brancher à une source d'alimentation et à votre réseau. Ensuite, utilisez le logiciel fourni ou accédez à l'interface web via un navigateur en entrant l'adresse IP par défaut.

Que faire si le produit ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise de courant fonctionnelle. Testez également avec un autre câble d'alimentation si possible.

Comment réinitialiser le produit aux paramètres d'usine ?

Pour réinitialiser le produit, localisez le bouton de réinitialisation sur l'appareil. Appuyez dessus et maintenez pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le produit ne se connecte pas à Internet, que faire ?

Vérifiez votre connexion réseau et assurez-vous que tous les câbles sont correctement branchés. Redémarrez le produit et votre routeur pour résoudre les problèmes de connexion.

Où puis-je trouver le manuel d'utilisation du produit ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel d'Intellinet dans la section 'Support' ou 'Téléchargements'.

Comment mettre à jour le firmware du produit ?

Pour mettre à jour le firmware, visitez le site d'Intellinet pour télécharger la dernière version. Accédez à l'interface web du produit et recherchez l'option de mise à jour du firmware dans le menu des paramètres.

Le produit fait du bruit, est-ce normal ?

Un léger bruit de ventilation est normal. Cependant, si le bruit est excessif, cela peut indiquer un problème. Vérifiez si les ventilateurs sont obstrués ou si l'appareil est en surchauffe.

Comment contacter le support technique d'Intellinet ?

Vous pouvez contacter le support technique d'Intellinet via leur site web, où vous trouverez des informations de contact, ou par téléphone pendant les heures d'ouverture.

MODE D'EMPLOI 508957 Intellinet

Ce guide décrit les bases pour configurer et opérer cet appareil.

Vous trouvez les spécifications sur, visitez intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/508957 ou scannez le code QR figurant sur la couverture.

Connexions

1 Câblez la borne de mise à la terre à un objet de mise à la terre pour protéger l'équipement contre les surtensions électriques externes.

2 Branchez un câble Ethernet Cat5e/6 (jusqu'à 100 m de long) entre le dispositif source alimenté (par exemple, un commutateur ou un injecteur PoE ; entrée jusqu'à 90 W, 50,0 - 57,0 Vcc; conforme IEEE 802.3bt/at/af) et le connecteur d'entrée PoE (PoE IN) du prolongateur.

3 Branchez un second câble Ethernet Cat5e/6 (jusqu'à 100 m de long

3 2 Industrial Gigabit PoE++ Extender INTELLINET PoE OUT PoE IN

également) entre le dispositif vers lequel transmettre l'alimentation (jusqu'à 80 W) et les données (par exemple, une caméra réseau PoE) et le connecteur de sortie PoE (PoE OUT) du prolongateur.

4 DEL (allumé) : PWR — Le prolongateur est sous tension ; LINK — Connexion est établie ; PoE — Le prolongateur délivre la puissance.

Placement

Installation en bureau

Avant d'utiliser l'appareil, il est recommandé de le placer :

• sur une surface plane qui peut supporter son poids ;
• avec un écartement de 25 mm d'autres objets pour la ventilation ;
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.) ;
• pas plus loin que 100 m de l'appareil réseau auquel vous voudriez connecter.

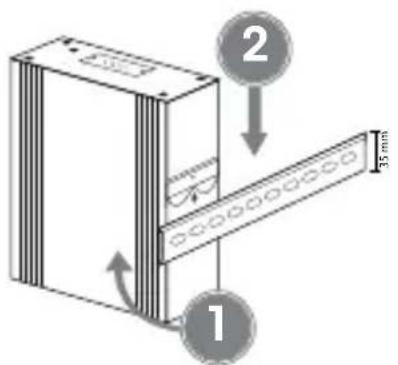

Installation du DIN-Rail

1 Angle du ressort du clip de montage sur la lèvre supérieure du rail DIN.
2 Poussez l'appareil vers le bas jusqu'à ce que le clip s'enclenche sur le rail.

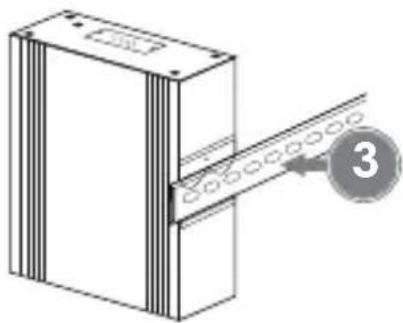

3 Assurez-vous que l'installation est stable.

2 1 35 mm

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
