Type de produit	Répartiteur PoE+ (PoE Splitter)
Marque	Intellinet
Modèle	560443
Catégorie	Équipement réseau
Fonctions principales	Répartit l'alimentation PoE+ et les données Ethernet ; alimente des appareils non-PoE ; sélection de tension de sortie (5V, 7,5V, 9V, 12V)
Alimentation	Entrée PoE+ (IEEE 802.3af/at) via câble Ethernet ; sortie via jack d'alimentation
Tension d'entrée	Alimentation PoE+ standard (44-57 V)
Tension de sortie réglable	5 V (défaut), 7,5 V, 9 V ou 12 V via commutateur latéral
Connectique entrée	Port RJ45 (PoE+)
Connectique sortie	Port RJ45 (données) et jack d'alimentation
Indicateur LED	LED « Link » pour la connexion PoE
Câble recommandé	Cat5/5e/6
Précautions	Ne pas dépasser la tension d'entrée maximale de l'appareil client
Conformité	Directive DEEE 2002/96/EC – ne pas jeter avec les déchets ménagers
Garantie	Voir intellinet-network.com/warranty
Site web	intellinet-network.com
Contenu de l'emballage	Répartiteur PoE+, câble d'alimentation
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec.

FOIRE AUX QUESTIONS - 560443 Intellinet

Comment connecter le répartiteur PoE+ ?

Connectez l'entrée du répartiteur (A) à un port PSE d'un injecteur/commutateur PoE+ via un câble Cat5/5e/6. Le voyant Link doit s'allumer. Connectez la sortie (C) à l'appareil client non-PoE à l'aide d'un câble Ethernet. Enfin, utilisez le câble d'alimentation fourni pour relier la sortie jack (F) à l'appareil client.

Quelle tension de sortie choisir ?

Réglez le commutateur de tension (D) sur la tension appropriée pour votre appareil client : 5V (par défaut), 7,5V, 9V ou 12V. Attention : une tension trop élevée peut endommager l'appareil client.

Que faire si le voyant Link ne s'allume pas ?

Vérifiez que le câble Ethernet est correctement connecté, que le commutateur/injecteur PoE+ est sous tension et que le câble est de type Cat5/5e/6. Si le problème persiste, testez avec un autre port PoE.

Puis-je utiliser un câble Cat7 ?

Le répartiteur est conçu pour des câbles Cat5/5e/6. Un câble Cat7 est compatible physiquement mais n'a pas été testé. Utilisez-le à vos risques.

Le répartiteur est-il compatible avec PoE+ (802.3at) ?

Oui, le produit est indiqué comme Diffuseur PoE+, il prend en charge PoE+ (IEEE 802.3at) ainsi que PoE standard (802.3af).

Où trouver les spécifications techniques détaillées ?

Les spécifications complètes sont disponibles sur le site officiel : intellinet-network.com.

Comment mettre l'appareil au rebut ?

Conformément à la directive DEEE 2002/96/EC, ne jetez pas ce produit avec les ordures ménagères. Ramenez-le à un point de collecte local ou au point de vente pour recyclage.

Quelle est la garantie ?

Les informations de garantie sont disponibles sur intellinet-network.com/warranty.

Puis-je alimenter un appareil 12V avec ce répartiteur ?

Oui, réglez le commutateur sur 12V. Assurez-vous que l'appareil client accepte cette tension ; un dépassement peut l'endommager.

Le répartiteur peut-il être utilisé avec un injecteur PoE standard ?

Oui, il est compatible avec les injecteurs PoE (802.3af) et PoE+ (802.3at). Connectez l'injecteur à l'entrée du répartiteur via un câble Ethernet.

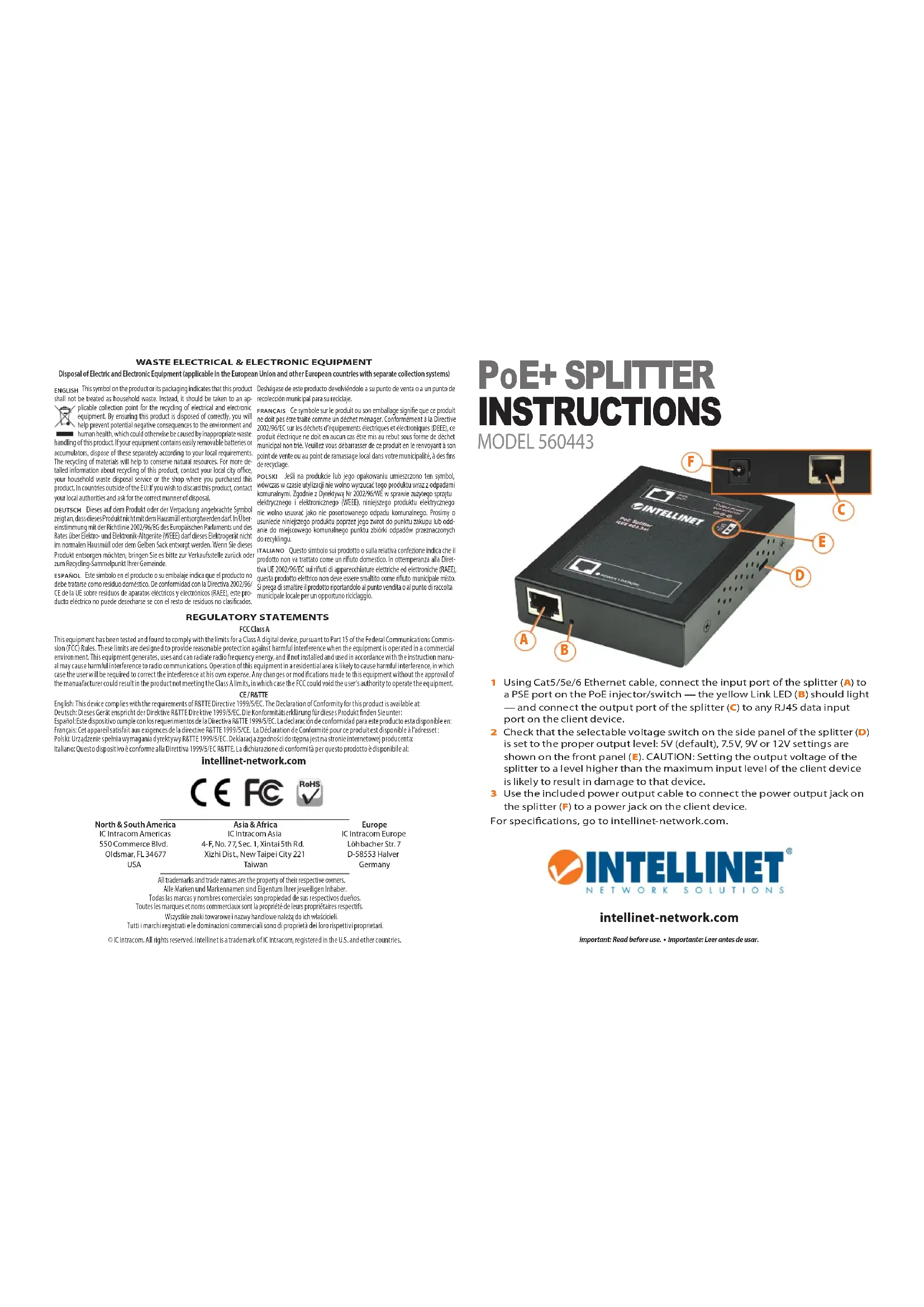

MODE D'EMPLOI 560443 Intellinet

FRANÇAIS Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

Français Diffuseur PoE+

1 En utilisant un câble Ethernet Cat5/5e/6, connectez l'entrée du répartiteur (A) à un port PSE d'un injecteur/commutateur PoE — le DEL "Link" (B) doit être allumé — et connectez la sortie du répartiteur (C) à une entrée de données sur l'appareil du client.

2 Vérifiez que le commutateur de tension sur le panneau latéral du répartiteur (D) est ajusté au niveau de sortie propre: Les ajustages 5V (défaut), 7,5V, 9V ou 12V sont indiqués sur le panneau avant (E). ATTENTION: Ajuster la tension de sortie sur le répartiteur plus haute que le niveau d'entrée maximum sur l'appareil de client peut endommager l'appareil du client.

3 Utilisez le câble d'alimentation afin de connecter la sortie de courant (F) du répartiteur jack de courant de l'appareil du client.

Vous trouvez les spécifications sur intellinet-network.com.

WARRANTY INFORMATION

Français: Pour consulter les informations sur la garantie, visitez intellinet-network.com/warranty.
