MODE D'EMPLOI SPECTRATUBESFC AFX

F - Manuel d'Utilisation - p. 8

L'éclair dans le triangle attire l'attention sur un danger physique (due à une électrocution p. ex.).

Le point d'exclamation dans le triangle indique un risque dans la manipulation ou l'utilisation de l'appareil.

Appareil de classe I: Brancher uniquement sur une prise avec terre

L'appareil est conforme à la norme CE

Distance minimale entre l'appareil et d'autres objets

Ne pas regarder dans la source de lumière

ATTENTION NE PAS OUVRIR LE BOITIER RISQUE DE CHOC ELECTRIQUE

CONSIGNES DE SECURITE

• Lisez attentivement ce manuel qui contient des informations importantes sur l'installation, l'utilisation et l'entretien de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l'appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu'elle ne dépasse pas la tension d'alimentation indiqué sur la plaque signalétique de l'appareil.
• Cet appareil fait partie de la classe I et doit être impérativement branché sur une prise secteur avec terre.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Assurez-vous qu'aucun objet inflammable ne se trouve à proximité de l'appareil pendant son fonctionnement.
• Installez l'appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.
• La distance minimale entre le luminaire et l'objet éclairé doit s'élever à 0,5m..
• Débranchez l'appareil du secteur avant toute manipulation ou entretien.
• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l'appareil à des températures supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces déta-chées identiques aux pièces d'origine.
• Assurez-vous que le cordon d'alimentation n'est jamais écrasé ni endommagé.
• Ne jamais débrancher l'appareil en tirant sur le cordon.
• Ne pas exposer vos yeux à la source lumineuse.
• La source lumineuse de cet appareil d'éclairage n'est pas remplaçable. Lorsqu'elle arrive en fin de vie, tout l'appareil doit être remplacé. Cet appareil n'est pas destiné à un usage domestique.
• Si le cordon secteur de l'appareil est endommagé, il ne doit être remplacé que par le fabricant ou

son agent ou bien un technicien qualifié afin d'éviter tout risque d'électrocution.

- Remplacez immédiatement les lentilles, le boîtier ou le filtre UV s'ils présentent des dommages.

Lorsqu'une fiche SECTEUR ou un coupleur sont utilisés pour déconnecter l'appareil du secteur, ce dispositif doit rester facilement accessible à tout moment.

NOTE IMPORTANTE: PRODUITS AVEC DES BATTERIES AU LITHIUM

1. AVANT la première utilisation, chargez complètement la batterie.
2. Rechargez la batterie régulièrement après chaque utilisation sans attendre qu'elle soit déchargée.
3. NE JAMAIS laisser décharger complètement la batterie sous peine de perdre 20 % de sa capacité, voire sa perte totale!

Si la tension devient trop faible, le circuit interne n'est plus alimenté et il sera impossible de recharger la batterie !

1. Si vous n'utilisez pas le produit pendant une durée prolongée, il est recommandé de charger la batterie à 40% et de la vérifier/charger une fois par mois.

** LES BATTERIES NE SONT PAS GARANTIES **

Nous déclinons toute responsabilité pour des batteries endommagées prématurément suite au non-respect de ces règles de base.

CHARGER LES BATTERIES

Le chargeur intégré peut charger 10 tubes en même temps.

Vous pouvez également charger chaque tube en dehors du flightcase en branchant l'adaptateur secteur fourni sur la fiche de charge du tube et l'autre côté sur une prise secteur appropriée.

FONCTIONNEMENT

Panneau de commande

Bouton	Début de la navigation	Dans le menu principal Autres fonctions
M	Aller dans le menu principal	Retour au menu précédent	Maintenir la touche enfoncée pendant 3 secondes pour mettre sous tension
E	Confirmer Confirmer
▲	Sélectionner Sélectionner	Eteindre l'appareil en maintenant les touches ▲ et ▼ enfoncées simultanément pendant 3 secondes
▼	Sélectionner Sélectionner
Verrouillage par mot de passe: Appuyer sur ▲ ▼ ▲ M pour déverrouiller

MENU

Addr A001-A512 Réglage de l'adresse DMX

Mode DMX 9ch/21ch/69ch
	Auto Pro00~Pro20/ Sp00~Sp99
	Sound Pro00~Pro20 / Se00~Se99
	Static Dimmer :000-255
		Strobe:000-255
		C-Macro: 01~12
		Rouge: 000~255
		Vert:000~255
		Bleu:000~255
		Blanc:000~255
		Fade: 000~255
		Jump: 000~255
	Slave
Setting W-Dmx	Link RDX1--DMX sans fil Sweden
		Link RDX2--DMX sans fil Guangzhou
		Unlink RDX-- DMX OFF
	Group 1ch / 2ch / 3ch / 4ch / 5ch / 6ch / 7ch
	Display M/A
	Display Rev M/A
	Limiter M1/M2/M3
	Key Lock Verrouillage des touches M/A
	Frequency 3K Hz / 22K Hz
	DMX Fail Blackout / Sound / Auto / Hold
System Info Firmware V1.3
	Time Info (XX)H

MODES DE COMMANDE

Les tubes sont pilotables de plusieurs manières:

• A l'aide de la télécommande IR que vous pointez en direction du tube et vous appuyez sur la touche de l'effet souhaité. Le capteur IR se trouve juste à côté de l'écran.
  • A L'aide d'une console DMX512.
• A l'aide du DMX sans fil. Le récepteur intégré est compatible avec les protocoles de communication sans fil les plus répandus dans le monde. Que vous utilisez le protocole Sweden ou Guangzhou, les deux sont parfaitement compatibles.

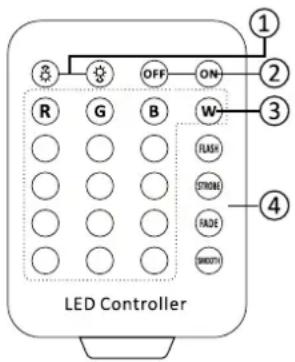

DESCRIPTION DE LA TÉLÉCOMMANDE

1. Réglage de VITESSE: Appuyez sur ou pour régler la vitesse en mode automatique
2. M/A du mode de pilotage par télécommande.
3. Touches de couleurs
4. Touches de sélection d'effets

Attention : La télécommande est à infrarouge. Pointez la bien vers le capteur qui est situé à côté de l'écran)

CONTROLE PAR INFRAROUGE

Pilotez les tubes à l'aide de la télécommande :

D'abord, sélectionnez le mode Auto, Sound ou Static pour le tube, puis quit-tez l'interface.

- Appuyez sur la touche ON de la télécommande. Le tube quitte automatiquement le mode actuel et entre en mode de contrôle par la télécommande IR. - Appuyez sur une des touches de couleur statiques pour sélectionner une couleur, puis appuyez sur la touche STROBE. Appuyez sur les touches de vitesse pour modifier la vitesse du stroboscope. - Appuyez sur la touche FLASH pour aller en mode automatique. Appuyez plusieurs fois sur la touche FLASH pour parcourir les différents modes automatiques. Ajustez la vitesse de l'effet avec les boutons de vitesse.

- La touche strobe ne fonctionne pas toute seule. Elle doit être utilisée en conjonction avec une couleur.

- Appuyez sur FADE pour obtenir le fondu d'une couleur. Appuyez sur les touches de vitesse pour régler la vitesse de l'effet ou fermer le fondu.

- Appuyez sur SMOOTH pour sélectionner le mode de contrôle par la musique. Appuyez à plusieurs reprises sur SMOOTH pour commuter entre les différents modes de son. Réglez la vitesse avec les touches de vitesse.

• Utilisation de la Télécommande

Utilisez la télécommande à une distance maximale de 6m et un rayon de 30° par rapport à l'appareil. Pointez la télécommande en direction du capteur. Il ne doit pas y avoir d'obstacle entre la télécommande et le capteur. La télécommande risque de ne pas fonctionner lorsque le capteur est soumis à une forte lumière. Si la télécommande ne fonctionne pas, vérifiez les piles

Installation des Piles

• Placez la télécommande face vers le bas sur une surface plane.
• Poussez le couvercle du compartiment dans le sens de la flèche.
• Faites glisser le compartiment de la batterie pour l'ouvrir.
• Retirez l'ancienne pile et installez la nouvelle (CR2025) avec le symbole plus (+) vers le haut.
• Faites glisser doucement le compartiment à piles pour le fermer. Il se verrouille automatiquement.

RECOMMANDATIONS POUR LES BATTERIES

Ce pictogramme indique que les piles et batteries usagées ne doivent pas être jetées avec les ordures ménagères, mais déposées dans des points de collecte séparés pour être recyclées. Tenir les piles à l'abri d'une chaleur excessive telle que le soleil, le feu ou similaires. Lorsque les piles ne sont pas utilisées, retirez-les pour éviter les dommages causés par des fuites ou la corrosion de la pile.

ATTENTION: Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent. AVERTISSEMENT: Ne pas ingérer la pile. Danger de brûlure chimique. En cas de doute concernant je fait que les piles pourraient avoir été avo- lées ou introduites dans une partie quelconque du corps, consulter immédiatement un médecin.

Conserver les piles neuves et usées hors de portée des enfants. Si le compartiment à pile ne se ferme pas correctement, cesser d'utiliser le produit et tenir hors de portée des enfants.

CONTROLE PAR DMX FILAIRE

Le luminaire lui-même dispose de prises audio et vidéo de 2 à 3,5 mm, via un câble DMX spécialisé pouvant être connecté à la console DMX. Il doit être réglé sur le mode DMX et le Menu (W-DMX--Unlink RDX)

CONTROLE PAR DMX SANS FIL (Attention: le transmetteur DMX sans fil n'est pas fourni avec le produit. Il est disponible séparément sous la réf. WIDMX-T (Code: 15-1849)

Il existe 2 modes: Guangzhou et Sweden

DMX sans fil Guangzhou

1. Mettez l'appareil en mode DMX

2. Allez dans le menu SETTING -> (W-DMX) -> Link RDX2

3. Dans le Menu "GROUP" sélectionnez n'importe quel groupe de 1 à 7. Les couleurs correspondantes sont rouge, vert, jaune, bleu, pourpre, cyan et blanc.

L'indicateur sur le transmetteur s'allume de la même couleur que la couleur du groupe sélectionné ci-dessus.

1. Mettez l'appareil en mode DMX
2. Allez dans le menu SETTING -> (W-DMX) -> Link RDX1.
3. Appuyez sur la touche du transmetteur sans fil pour l'appairer avec les tubes.

ACCESSOIRES DE MONTAGE

Trépied

Pour une installation verticale rapide, le trépied peut être vissé sur le tube via l'un de ses filetages M8. Il peut être plié pour un transport pratique.

Oeillets

Vous pouvez visser l'oeillet dans le filetage M8 à l'extrémité du tube.

CARACTERISTIQUES TECHNIQUES

Alimentation: 100-240V\~50-60Hz

Consommation : 40W

LED: 128x0.25W RGBW 4in1,16 pixel zone control

Canaux : 9/21/69CH

Modes de contrôle: .... Master-slave, musique, auto, DMX 512, DMX sans fil, télécommande IR

Connecteur d'alimentation: Port de charge DC 12.6-12.8V

Batterie.....Lithium lon:12V 8000mAh

Chargeur.... Tension de sortie: 12.6V 4A

Entrée/sortie DMX: 3-pin XLR

Indice de Protection: IP65

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
