Type de produit	Ventilateur sur pied
Modèle	OCEAVP40TW
Marque	Oceanic
Tension nominale	220-240 V~
Fréquence	50/60 Hz
Puissance absorbée	39 W
Débit d'air maximal	54,30 m³/min
Valeur de service	1,39 (m³/min)/W
Consommation en veille	0,42 W
Niveau de puissance acoustique	53,29 dB(A)
Vitesse maximale de l'air	3,24 m/s
Consommation saisonnière	12,95 kWh/an
Nombre de vitesses	3 (Lent, Moyen, Rapide)
Modes de fonctionnement	Normal, Brise, Sommeil
Minuteur	0,5 à 7,5 heures
Oscillation	Oui, avec bouton d'embrayage
Télécommande	Oui, piles AAA 1,5 V (non fournies)
Hauteur réglable	Oui
Matière des pales	Plastique
Protection	Grille avant et arrière
Nettoyage	Éponge humide et savon doux
Classe d'isolation	Classe II
Garantie	Voir conditions en notice

FOIRE AUX QUESTIONS - OCEAVP40TW OCEANIC

Comment assembler le ventilateur OCEAVP40TW ?

Suivez les instructions d'assemblage de la notice : fixez la base avec le contrepoids, insérez le tube, réglez la hauteur, montez le moteur, la grille arrière, les pales (avec écrou à pas inversé), puis la grille avant. Serrez les clips et la vis de fermeture.

Comment utiliser la télécommande ?

Insérez 2 piles AAA 1,5 V (non fournies) en respectant les polarités. Les boutons permettent de mettre en marche, changer la vitesse, sélectionner les modes (Normal, Brise, Sommeil) et régler le minuteur (0,5 à 7,5 h).

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que la prise est branchée et que le voyant ALIM est allumé. Assurez-vous que le bouton MARCHE/VITESSE a été enfoncé. Si rien ne se produit, débranchez et vérifiez le fusible ou contactez le service après-vente.

Comment nettoyer le ventilateur ?

Débranchez impérativement l'appareil. Nettoyez les pièces en plastique avec une éponge humide et un savon doux, puis rincez à l'eau claire et essuyez avec un chiffon doux. Ne laissez pas l'eau pénétrer dans le moteur.

Le ventilateur fait du bruit, est-ce normal ?

Le niveau sonore maximal est de 53,29 dB(A). Un léger bruit de fonctionnement est normal. Si le bruit est anormal, vérifiez que les pales tournent librement sans contact avec la grille et que toutes les vis sont bien serrées.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, l'appareil est destiné à un usage domestique et intérieur uniquement. Ne l'utilisez pas près d'une fenêtre ou dans un endroit humide pour éviter les risques électriques.

Comment régler le minuteur ?

Appuyez plusieurs fois sur le bouton MINUTEUR de la télécommande ou du panneau pour augmenter la durée par paliers de 0,5 h. Les voyants correspondants indiquent la durée sélectionnée (de 0,5 h à 7,5 h). L'appareil s'éteindra automatiquement à la fin.

Que faire en cas de panne ou de dommage du câble ?

N'utilisez pas l'appareil si le câble ou la fiche est endommagé. Le remplacement doit être effectué par le fabricant, son service après-vente ou une personne qualifiée pour éviter tout danger.

Comment recycler le ventilateur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans une déchèterie ou un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) conformément à la directive 2012/19/UE.

Où puis-je trouver la notice d'utilisation ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com pour le modèle OCEAVP40TW OCEANIC. Vous pouvez la télécharger ou demander une traduction par email.

MODE D'EMPLOI OCEAVP40TW OCEANIC

Nous vous inviteurs à litre attentivement et intégralement ce guide d'utilisation avant d'instructor et d'utiliser votre apparéil.

Il est important que ce guide d'utilisation soit gardé avec l'appareil pour toute nouvelle consultation. Si cet appleil avait été transféré à une autre personne, assurez-vous que le guide d'utilisation suivie l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci.

Dans ce guide d'utilisation, les symboles suivants sont utilisés :

A	Informations importantes concernant votre sécuritéwomanne et comment éviter d'endommager l'appareil
B	Informations générales et conseils
C	Informations sur l'environnement
D	Risque d'incendie
E	Risque de chocolélectrique
F	Surfaces chaudes
G	Ne pas couvrir l'appareil

RÉGLES DE SECURITÉ

Le produit doit être installé en respectant les règles nationales d'installation.

Cet apparéil est uniquement destiné à une réalisation domestique et interieure.

1. Montez-le complètement avant de lemettre en marche.

2. Avant la connexion de l'appareil, contrôle si :

3. la tension de raccordement est bien la même que celle de la plaque signalétique,

4. la prise et l'approvisionnement en courant sont adaptés à l'ordinateil,
5. la fiche du cable est adaptée à la prise de courant

L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 230 Volts (50 Hz).

1. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.
2. Veillez à ce que le ventilateur soit place sur une surface stable lorsqu'il est en marche.
3. N'utilisez pas votre ventilateur pres d'une fenêtre. La pluie pourrait cause un risque de chocolélectrique.

4. Ne jamais laisser le ventilateur fonctionner sans surveillance.

5. Pour des raisons de sécurité, il est IMPERATIF de tous jours retarder la fiche de la prise lorsqu'el'article n'est pas utilisé, avant de le nettoyer ou avant toute maintenance.

6. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage qui poursaient facilement abîmer ou déformer votre apparéil.
7. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.
8. Ne pas utiliser l'appareil avec un cable ou une fiche endommagé.
9. N'essayer jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non compétente, la garantie est annulée.
10. Débranchez le ventilateur lorsque vous le déplacez.
11. Né jamais laisser fonctionner cet apparéil en présence ou à la portée d'enfants sans surveillance.
12. L'appareil et la grille ne doivent pas etre démontés pour l'entretien ou le nettoyage.
13. Les apparèils ne sont pas destinés à être mise en fonctionnement au moyen d'une minutes extérieure ou par un système de commande à distance séparé.
14. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentalales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si

elles) sont correctement surveilé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1. Ce produit est conforme aux exigences imposées par les directives 2014/35 / UE (abrogeant la directive 73/23 / CEE modifiée par la directive 93/68 / CEE) et 2014/30 / UE (abrogeant la directive 89/336 / CEE).
   18.ÀVERTISSEMENT !!! Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
2. La fiche du cable d'alimentation doit être enlevée de la prise électrique avant de nettoyer l'appareil ou d'entreprenevre les opérations d'entretien.
3. Une fois que l'appareil est assemblé, il est interdirit de démonter les grilles.

4. Cet apparéil est destiné à être utilisé dans des applications domestiques et interieures.

5. En ce qui concerne les instructions pour l'installation de l'appareil, reféréz-vous au paragraph « Instructions d'assemblage » ci-après de la notice.

6. Pour le nettoyage et entretien de l'appareil, reférez-vous au paragraph « Nettoyage et entretien »

DEBALLAGE DE L'APPAREIL ET MISE AU REBUT DES ELEMENTS D'EMBALLAGE

• Retirez tous les éléments d'emballage autour de l'appareil, ainsi que les éléments de protection situés à l'intérieur des compartments de l'appareil.

• Le carton d'emballage et les feuilles de papier sont recyclables. Il s'estre jetés dans les bacs de collecte prevus à cet effet.

• Les matériaux portant le symbole sont recyclables :

PE <= polyéthylène; >PS <= polystyrene; >PP <= polypropylène

Cela signifie qu'ils peuvent etre recyclés en les déposants dans des conteneurs de collecte appropriés.

• Les autres éléments d'emballage (adhésif, attaches...) doivent être jetés avec les déchets menagers.

Pour en savoir plus : www.quefairedemesdechets.fr

SOMMAIRE

AVERTISSEMENTS ET CONSEILS DE SECURITE IMPORTANTS 2

REGLES DE SECURITÉ 3

SOMMAIRE 7

I. INSTRUCTIONS D'ASSEMBLAGE 8
II. INSTRUCTIONS DE FONCTIONNEMENT 9
III. NETTOYAGE ET ENTRETIEN 10
IV. SPECIFICATIONS TECHNIQUES 11
V. EXCLUSIONS DE GARANTIE 11
VI. MISE AU REBUT 12

I. INSTRUCTIONS D'ASSEMBLAGE

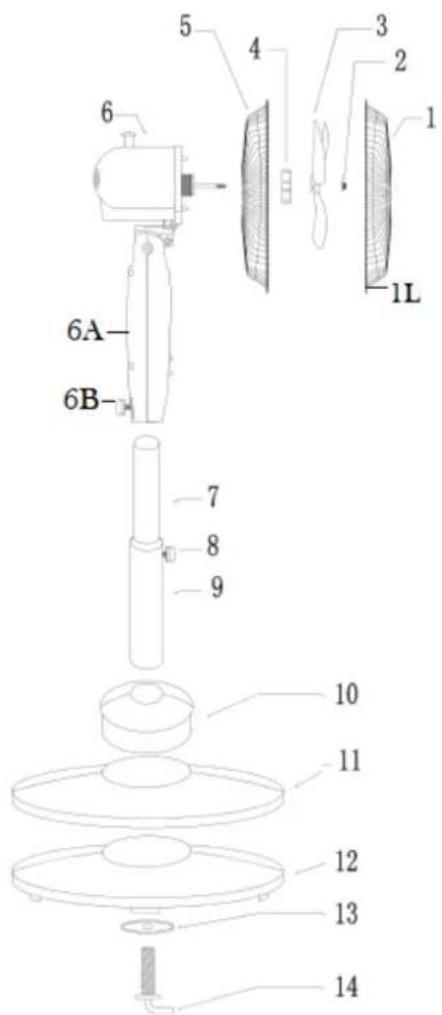

ASSEMBLAGE DE LA BASE

Positionnez le contrepoids (12) sous la base plastique (11), placez l'enjoliveur de base (10) et inserez le tube inférieure (9) dans l'orifice central. Fixez le en ajoutant la rondelle (13) puis serrer à l'aide de la vis coudee (14).

ASSEMBLAGE DU VENTILATEUR

La hauteur du ventilateur peut être réglée en desserrant la vis de réglage de hauteur (8). Montez ou abaissez avec soin le tube principal d'extension (7) et serrez fermement la vis de réglage.

Positionnez le corps du ventilateur (6A) sur le haut du tube principal d'extension (7) et l'enforcez. Verrouillez la connexion à l'aide de la vis de serrage (6B)

Desserrez l'écrou (4) du moteur (6). Positionner la grille arrête (5) sur le moteur en faisant coïncider les 3 plots de montage et la maintainir fermement (Veillez à ce que la poignée de la grille soit en haut) Resserrez l'écrou (4) sur la grille de manière à bien bloquer la grille sur le moteur.

Montez les pales du ventilateur (3) sur l'axe. Veiller à ce que la clavette de blocage (en travers de l'axe) se place bien dans les encoches prévues sur l'arrière de la pale. La fixer fermement à l'aide de l'écrou à pas inversé (2). (Visser dans le sens inversé des aiguilles d'une montre)

A cet instant, les pales doivent pouvoir tourner librement sans toucher l'écrou de serrage de la grille arrière.

Dévissez la vis se trouvant sur la grille arrière (5). Placez la grille avant sur la grille arrière en faisant coïncider le trou de la grille avant (1) avec celui de la grille arrière.

Fixez les grilles à l'aide des clips puis utilisez un tournevis pour serrer la vis de fermeture (1L).

II. INSTRUCTIONS DE FONCTIONNEMENT

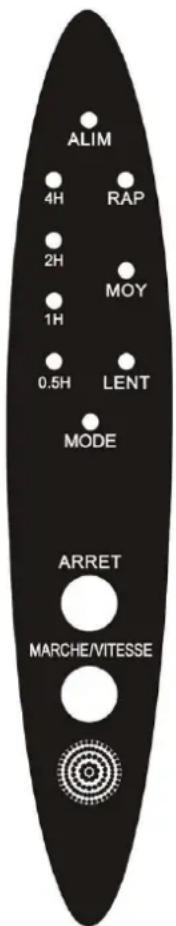

Lorsque le ventilateur est branché sur une prise de courant, le voyant lumineux ALIM (Alimentation électrique) s'allume indiquant que le ventilateur est pré à fonctionner.

Appuyez sur le bouton « MARCHE/ VITESSE » pour mise sous tension et selectionner la vitesse de ventilation, l'indicateur lumineux correspondant s'allumera.

• « LENT » vitesse lente
  MOY vitesse moyenne
• « RAP » vitesse rapide

Appuyez sur le bouton « ARRET » pour éteindre l'appareil.

Télécommande

Elle fonctionne avec 2 piles 1,5V AAA, non fournies, respecter les polarités en insérant les piles.

Les piles usagées doivent être mises au rebut de façon sure.

Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protégger l'environnement.

Remplacer la pile uniquement par une pile du même type.

Sur la télécommande :

Appuyez sur le bouton « MODE » pour sélectionner l'un des 3 modes disponibles: Normal/ Brise/ Sommeil.

Levoyant MODE sur le ventilateur avec la couleur correspondante s'allume pour indiquer le mode.

• Mode Normal: fonctionnement classique en continu avec la vitesse sélectionnée. Sous ce mode l'indicateur lumineux MODE sera allumé avec la couleur vert.
• Mode Brise: L'appareil change de rythme de façon pour vous offrir la sensation d'une brise naturelle.

Si la vitesse rapide est selectionnée : la vitesse bascule entre rapide/moyenne/rente/arrêt.

Si la vitesse moyenne est selectionnée : la vitesse bascule entre moyenne/lente/arrêt.

Si la vitesse lente est selectionnée : la vitesse bascule entre lente/arrêt.

Sous ce mode l'indicateur lumineux MODE sera rouge.

• Mode Sommeil: fonctionnement par intermittence, ideale en utilisation durant la nuit. Sous ce mode l'indicateur lumineux MODE sera eteint.

Si la vitesse rapide est selectionnée : le ventilateur fonctionne en vitesse rapide mode brise durant 30 minutes, puis en vitesse moyenne mode brise, le temps restant en mode brise vitesse lente.

Si la vitesse moyenne est selectionnée : le ventilateur fonctionne en vitesse moyenne mode brise durant 30 minutes, le temps restant en mode brise vitesse lente.

Si la vitesse lente est selectionnée : le ventilateur fonctionne en vitesse lente mode brute.

Appuyez plusieurs fois sur le bouton « MINUTEUR » pour régler le début d'arrêt automatique de l'ordinateil entre 0.5h et 7.5h.

• Le début sélectionné est indiqué par le ou les voyants correspondants.
• Chaque pression sur la touche « MINUTEUR » augmente le salarié de demi-heure.

• Pour arrêter l'oscillation de l'appareil, tirez le bouton d'embrayage vers le haut.
• Pour ajuster la direction de l'air vers le haut ou le bas, inclinez vers le haut ou vers le bas la grille de ventilation.

III. NETTOYAGE ET ENTRETIEN

Attention : l'appareil doit être impératifement débranché avant tout nettoyage.

• Veillez à étéindre et débrancher l'appareil avant de le nettoyer.
• Nettoyez les pieces en plastique à l'aide d'une éponge humide imprégnée d'un savon doux. Enlevez le savon avec de l'eau claire et essuyez à l'aide d'un chiffon doux.
• Assurez-vous que l'eau ne puisse pas entraîre en contact avec le moteur.
• Ne rebrancher pas l'appareil avant que celui-ci ne soit parfaitement sec.

IV. SPECIFICATIONS TECHNIQUES

Référence	OCEAVP408BOCEAVP40TW
Modèle n°	TX-1608BR
Tension	220-240V~
Fréquence	50/60Hz
Puisance	45W
Classe II

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	54,30	m³/min
Puisance absorbée	P	39,00	W
Valeur de service	SV	1,39	(m³/min)/W
Consommation d'électricité en mode "veille"	PSB	0,42	W
Consommation d'électricité applicéil éteint	POFF	-	W
Niveau de puissance acoustique	LWA	53,29	dB(A)
Vitesse maximale de l'air	C	3,24	mètres/sec
Consommation saisonnière d'électricité	Q	12,95	kWh/a
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout	ADMEA, 12 rue Jules Ferry,

V. EXCLUSIONS DE GARANTIE

La garantie de ne couvre pas les pieces d'usure du produit, ni les problèmes ou les dommages resultant de:

(1) déteriorations superficieles dues à l'usure normale du produit ;
(2) défauts ou déteriorations dus au contact du produit avec des aliments ou des liquides et dus à la corrosion provoquee par la rouille ou de présence d'insectes;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés;
(4) toute opération propre d'entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte;
(5) toute utilisation d'accessoires non fournis ouapprovés par Oceanic.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

VI. MISE AU REBUT

• Ce logo apposse sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19 / UE, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

• Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise à votre disposition.

Pour en savoir plus : www.quefairodemesdechets.fr

Informations sur la signification du marquage de conformité

Le marquage CE indique que le produit repond aux principales exigences des Directives Européenne 2014/35 / CE (Basse Tension), 2014/30 / CE (Comptabilité Electromagnétique), 2011/65 / UE (Réduction de l'emploi de certaines substances dangereuses dans les EEE).

Importé par ADMEA, 12 rue Jules Ferry, 93110 Rosny sous-Bois, France
