Type de produit	Filtre à eau
Marque	Manitowoc
Modèle	AR10000P
Capacité	15 000 gal US (56 800 litres)
Débit	0,75 gal US/min (2,84 l/min)
Pression d'eau	35 à 125 psi (207 à 862 kPa)
Température d'eau	35 à 100 °F (1,6 à 38 °C)
Raccordements	3/8" Parker connexion rapide
Classification en microns	0,5 micron
Fonctions principales	Réduction du goût et de l'odeur de chlore, détartrage, réduction des kystes (Classe I) et des particules
Cartouche de remplacement	K00493 (boîte de 12)
Fréquence de remplacement	Tous les 6 mois ou lorsque la pression d'eau tombe en dessous de 20 psi (138 kPa)
Matériaux	Boîtier en plastique, joints toriques en caoutchouc
Installation	Montage mural, sur conduite d'eau froide (max 100°F)
Sécurité	Ne pas utiliser sur de l'eau insalubre microbiologique sans désinfection ; protéger du gel ; ne pas inverser entrée/sortie
Certifications	IAPMO R&T selon CSA B483.1, NSF/ANSI 42, 53, 372 (faible teneur en plomb)
Utilisation	Pour machines à glaçons de 0 à 600 lb (0 à 272 kg)
Préfiltre optionnel	AR-Pre-P (modèle K00496) pour sédiments
Garantie	Garantie limitée, pièces consommables non couvertes
Entretien	Remplacement des cartouches ; lubrification des joints avec lubrifiant de qualité alimentaire

FOIRE AUX QUESTIONS - AR10000P Manitowoc

Quelle est la capacité du filtre AR10000P ?

La capacité est de 15 000 gal US (56 800 litres).

Quels sont les débits et pressions d'eau recommandés ?

Le débit est de 0,75 gal/min (2,84 l/min). La pression d'eau doit être comprise entre 35 et 125 psi (207-862 kPa). La température d'eau ne doit pas dépasser 100 °F (38 °C).

Quelle cartouche de remplacement utiliser ?

Utilisez la cartouche de remplacement K00493 (vendue par boîte de 12). Vérifiez la compatibilité avec votre modèle.

Quand remplacer la cartouche filtrante ?

Il est recommandé de remplacer la cartouche tous les 6 mois ou lorsque la pression d'eau descend en dessous de 20 psi (138 kPa).

Puis-je installer le filtre sur de l'eau chaude ?

Non, le filtre est conçu pour de l'eau froide uniquement (max 38°C). L'eau chaude peut endommager le boîtier et la cartouche.

Le filtre réduit-il les kystes et les particules ?

Oui, il réduit les kystes de Classe I et les particules conformément à la norme NSF/ANSI 53, sous réserve de respecter le débit spécifié.

Comment installer un préfiltre AR-Pre-P ?

Le préfiltre AR-Pre-P (modèle K00496) se monte en amont du filtre principal. Coupez l'arrivée d'eau, reliez le tuyau de sortie du préfiltre à l'entrée du filtre principal, puis fixez le préfiltre au mur.

Que faire en cas de fuite d'eau au niveau des raccords ?

Coupez l'arrivée d'eau, dépressurisez en tournant la cartouche, puis débranchez le tuyau. Coupez l'extrémité endommagée (au moins 9,5 mm) et rebranchez en poussant fermement jusqu'à la butée.

Le filtre nécessite-t-il une alimentation électrique ?

Non, le filtre est purement mécanique et ne nécessite aucune alimentation électrique.

Puis-je utiliser ce filtre avec de l'eau non potable ?

Non, ne l'utilisez pas sur de l'eau insalubre microbiologiquement ou de qualité inconnue sans désinfection adéquate en amont et aval.

MODE D'EMPLOI AR10000P Manitowoc

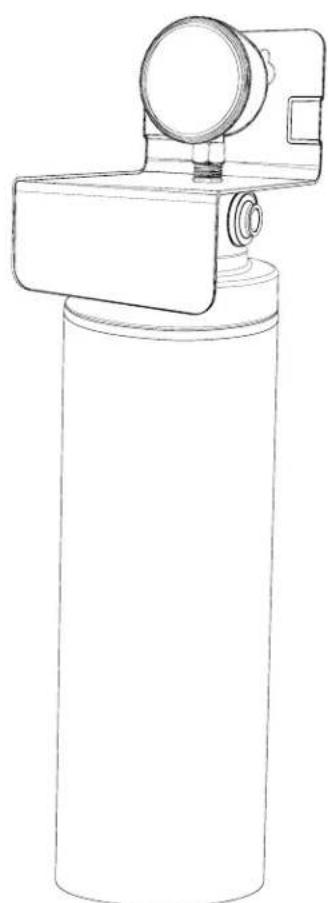

ArcticPure® Plus Système de filtration d'eau

Manuel d'installation, d'utilisation et d'entretien

Document original

Mise en garde

Lisez ces instructions avant d'utiliser cet équipement.

Table des matieres

Section 1 Renseignements generaux

Numeros de modele 5
Spécifications 5
Rensignements concernant la garantie 5
Inscription pour la garantie et procedure a suivre en cas de reclamation. 5
Service de garantie autorise 5
Exclusions 6
Consignes de sécurité 6
Définitions 6

Général 7
Sécurité 7
Emplacement 8
Raccordement au réseau d'eau. 8 Montage - AR-10000-P / AR-20000-P / AR-40000-P . 8
Installation - AR-Pre-P 9
Installation - AR-10000-P / AR-20000-P / AR-40000-P 10
10
Procedure de mise en service 10
Remplacement des cartouches 11

Section 3 Dépannage

Tableau de dépannage. 13
Réparation des raccords d'entrée et de sortie 13
Numeros de pieces des filtres de remplacement 13

Table des matieres

PAGE INTENTIONNELLEMENT VIERGE

Section 1

Rensignements généraux

Numeros de modele

Ce manuel couvre les modeles suivants:

Modèle n° Gamme		Nature duTraitement	Cartouche de rempa-cement
AR-10000-PCapacité de15 000 gal US(56 800 litres)	Pourmachines àglaçons de 0 à600 lb(0 à 272 kg)	Réduction du goûtet de l'odeur dechlore, détartrage,revendications deClasse I concernantles kystes et lesparticules	Boîte de 12:K00493
AR-20000-PCapacité de20 000 gal US(75 700 litres)	Pourmachines àglaçons de601 à 1 000 lb(273 à 453 kg)	Réduction du goûtet de l'odeur dechlore, détartrage,revendications deClasse I concernantles kystes et lesparticules	Boîte de 12:K00494
AR-40000-PCapacité de40 000 gal US(151 400 litres)	Pourmachines àglaçons de1 001 à 2 500lb (454 à1134 kg)	Réduction du goûtet de l'odeur dechlore, détartrage,revendications deClasse I concernantles kystes et lesparticules	Boîte de 12:K00495
AR-Pre-P	S'utilise enassociation avec lesmodéesAR-10000-P,AR-20000-P etAR-40000-P	Réduction des dépôtssédimentaires,revendication deClasse III concernantles particules	Boîte de 12:K00496

Specifications

Modèle n°	Speçifications Débit	(liquide)
AR-10000-P	Pression : 35 à 125 psi (207 à 862 kPa)Température : 35 à 100 °F (1,6 à 38 °C)Raccordements : 3/8e po Parker conexión=rápidaClassification en microns : 0,5	0,75 gal US/min (2,84 l/min)
AR-20000-P	Pression : 35 à 125 psi (207 à 862 kPa)Température : 35 à 100 °F (1,6 à 38 °C)Raccordements : 3/8 po Parker conexión+rápidaClassification en microns : 0,5	1,25 gal US/min (4,73 l/min)
AR-40000-P	Pression : 35 à 125 psi (207 à 862 kPa)Température : 35 à 100 °F (1,6 à 38 °C)Raccordements : 3/8e po Parker conexión+rápidaClassification en microns : 0,5	2,0 gal US/min (7,57 l/min)
AR-Pre-P	Pression : 35 à 125 psi (207 à 862 kPa)Température : 35 à 100 °F (1,6 à 38 °C)Raccordements : 3/8e po Parker conexión+rápidaClassification en microns : 5,0	1,5 gal US/min (5,6 l/min)

Renseignements concernant la garantie

Pour tout renseignement concernant la garantie, visiter le site: www.manitowocice.com/Service/Warranty

• Renseignements de couverture de garantie
• Inscription pour la garantie
• Vérification de garantie

La couverture de la garantie débute le jour de l'installation de la machine à glaçons.

INSSCRIPTION POUR LA GARANTIE ET PROCEDURE A SUIVRE EN CAS DE RECLAMATION

Scannerz le code QR avec votre apparéil intelligent ou saisisseze le lien correspondant dans un navigateur web pour acceder aux services suivants :

• Renseignements concernant la garantie
• Formulaire de réclamation de main-d'oeuvre au titre de la garantie

WWW.MANITOWOCICE.COM/SERVICE/WARRANTY

Service de garantie autorisé

Afin de respecter les dispositions de cette garantie, la réparation sous garantie doit être effectuee par une entreprise de réparation d'appareils de réfrigération qualifiée et approuvée par votre distributeur Manitowoc, ou par un représentant du service après-vente sous contrat. Si le distributeur auprès duquel vous avez acheté votre système ArcticPure Plus n'est pas autorisé a effectuer des opérations de service après-vente couvertes par la garantie, contactez votre distributeur Manitowoc ou la société Manitowoc Ice pour obtenir les coordonnées du représentant de service après-vente approvée le plus proche.

EXCLUSIONS

Les points suivants ne sont pas couverts par la garantie applicable aux systèmes ArcticPure Plus :

• Les consommables ou pieces d'usure tels que cartouches filtrantes ou des joints toriques.
• Les opérations normales d'entretien, de réglage et de nettoyage décrites dans ce manuel.
• Les demandes de réparation découulant de modifications non autorisées du système de filtration ou de l'utilisation de pieces atypiques sans autorisation préalable de Manitowoc Ice.
• Les dégats causés par une mauvaise installation du système de filtration ou de la machine à gaçons, du circuit d'alimentation électrique, du circuit d'arrivée d'eau ou d'écoulement des eaux usées, ou tout dégât cause par une inondation, une tempête ou une catastrophe naturelle (cas de force majeure).
• Les taux de cotisation de la main-d'oeuvre dus aux vacances, heures supplémentaires, etc.; les temps de voyage, les frais de service forfaitaires; le kilométrage, les outils divers et les frais de matériel non repertoriés dans l'échéancier des paiements. Les charges de main-d'oeuvre supplémentaires résultat de l'inaccessibilité de l'équipement sont aussi exclues.
• Les pièces ou assemblages sujets à une mauvaise utilisation, à l'abus, à la négligence ou aux accidents.
• Les dégats ou problèmes causés par des activités d'installation ou d'entretien contraires aux instructions techniques fournies dans ce manuel.

Consignes de sécurité

DEFINITIONS

DANGER

Indique une situation dangereuse qui, si elle n'est pas evitée, entraînera la mort ou des blessures graves. Cela s'applique aux situations les plus extremes.

Avertissement

Indique une situation dangereuse qui, si elle n'est pas évitée, peut cause la mort ou des blessures graves.

Mise en garde

Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures mineures ou moderées.

Avis

Indique des informations jugées importantes, mais non liées à des risques (par exemple, des messages relatifs à des dommages matériels).

REMARQUE: Indique des informations supplémentaires utiles sur l'intervention que vous effectuez.

Section 2

Installation

Général

Ces instructions sont fournies pour assister l'installateur qualifié. Consultez le service des Pages jaunes de votre région pour connaître le nom du distributeur Manitowoc le plus proche, ou appelez Manitowoc Ice pour obtenir ces renseignements.

Les systèmes de filtration d'eau ArcticPure Plus sont concus pour réduire la quantité de particules, grosses ou fines, en suspension dans l'eau d'un réseau d'eau potable. Ils réduisent aussi la quantité de chlore dissout dans l'eau pour ne pas nuir à la qualité des glaçons produits ou aux composants de l'équipement. Un inhibiteur de tartre est automatiquement introduit dans l'eau pour empêcher la formation de tartre dans les serpentins du circuit d'eau et sur les plaques d'évaporation. Le marquage IAPMO R&T indique que ces produits ont satisfait aux exigences de certification en vertu des normes NSF/ANSI et CSA mentionnées dans la fiche de données de performance. Le marquage UPC indique que ces produits ont satisfait aux exigences relatives aux produits de plomberie applicables aux États-Unis et au Canada.

• NE PAS installer sur une conduite d'eau dont la pression dépasserait 125 psi (862 kPa).
• NE PAS installer sur une conduite d'eau chaude. La température maximale autorisée est de 100^ (38^) .
• NE PAS installer dans un emplacement exposé à la lumière directe du soleil.
• Faire attention de NE PAS inverser les raccords. Respecter les étiquettes indiquant les raccords d'entrée et de sortie.
• Ne pas installer un système de filtration ArcticPure Plus dans un endroit où il risquerait d'être endommagé par d'autres machines.
  PROTEGER le système du gel.
  L'INSTALLATION doit être conforme aux codes de plomberie étatiques ou locaux en vigueur.

Cet équipement pièces sont dimensionnées en fonction des normes de mesure américaines. Toutes les conversions au système métriques sont approximatives et les dimensions indiquées peuvent varier quelque peu.

Sécurité

Toujours respecter ces consignes de sécurité lors de l'installation et de l'utilisation de ce système de filtration de l'eau.

Avertissement

NE PAS employer ce système pour filtrer de l'eau insalubre du point de vue microbiologique ou de qualité inconnue sans désinfection suffisante en amont et en aval.

Avis

NE PAS utiliser un chalumeau ou quelque autre source de chaleur intense à proximé du filtré ou d'une cartouche.

https://www.iapmort.org/media/5271/rt_markguidelines.pdf

Les systèmes AR-Pre-P, AR-10000-P, AR-20000-P et AR-40000-P sont certifiés par IAPMO R&T selon la norme CSA B483.1; NSF/ANSI 372 pour la faible teneur en plomb; NSF/ANSI 42 et/ou *NSF/ANSI 53 pour les allegations de réduction spécifiées dans la fiche de données de performance.

*Les allégations de réduction des kystes en vertu de la norme NSF/ANSI 53 ne sont valables que lorsque le débit du système est limité à la plage spécifique ou en dessous de celle-ci et/ou comme spécifique dans les plages de capacité de la machine à glaçons à la page 5. Les débits du système doivent être vérifiés après l'installation afin de garantir la réduction des kystes filtrables conformément à ce qui précède.

Veuillez consultier les publications techniques du fabricant de la machine à glaçons pour connaître les spécifications du débit maximal de fonctionnement du régulateur de débit interne.

Emplacement

Les systèmes de filtration d'eau ArcticPure Plus doivent être installés sur la conduite d'arrivée d'eau froide et de préférence à l'abri des couloirs ou autres zones à grande circulation. Le système doit être monté sur un mur ou sur une structure suffisamment solide pour supporter le poids du système lorsqu'il est plein d'eau.

Avis

Ce produit est uniquement concu pour traiter de l'eau froide (maximum 100^ [38^] ). Faire passer de l'eau chaude à travers ce produit peut sérieusement endommager les boitiiers ou cartouches de filtration, ce qui peut suffire à annuler la garantie.

Important

Ne démontez pas la tête du distributeur. Il n'y a aucune piece réparable par l'utilisateur. La tête de collecteur entière est la seule piece de rechange disponible.

Les systèmes ArcticPure® Plus peuvent être installés sur des tuyauteries métalliques ou non métalliques.

REMARQUE: Tout raccord non métallique utilisé dans l'installation doit être spécifique comme étant suffisamment solide pour supporter la pression d'eau de la canalisation.

Raccordement au réseau d'eau

Tous les systèmes ArcticPure® Plus sont équipés de raccords Parker de 3/8e de pouce sur leurs orifices d'entrée et de sortie.

Les raccords Parker peuvent être montés sur les types de tuyaux suivants :

Polyethylene
- Nylon
Polyurethane
- Laiton (mou/recuit) sans soudure
- Cuivre (mou) sans soudure
- Acier doux sans soudure

Avis

NE PAS installer le système sur des tuyauteries en métaux durs tels que:

• Acier inoxydable
• Cuivre chromé
  Tuyaux en metaux durs polis

MONTAGE - AR-10000-P / AR-20000-P / AR-40000-P

REMARQUE: La tête (support) du système est emballée séparément de la cartouche filtrante dans le carton du produit.

1. Decider de l'emplacement ou monter le système de filtration. Veiller à laisser un espace suffisant (au moins 2 pouces [5 cm] sous la longueur de la cartouche filtrante) pour permettre le remplacement de la cartouche.
2. Marquer puis pearcher les troux de fixation.
3. Monter la tete du filtré, en utilisant les fentes en forme de trou de serrure prévues dans le support de montage.
4. Retirer le capuchon protecteur de la cartouche.
5. Inspector la cartouche et les joints toriques pour vérifier qu'ils ne sont pas endommages. Si un remplacement s'avere nécessaire, se reporter à la liste des pieces de rechange recommandées à la section intitulée Numeros de pieces des filtres de remplacement.

Mise en garde

Ne pas utiliser de gelée de petrole (gel de paraffine, Vaseline) pour lubrifier les joints toriques.

1. Lubrifier les joints toriques avec un lubrivant de qualite alimentaire et non de la gelée de petrole.
2. L'étiquette du produit étant tournée vers la gauche, insérer la cartouche dans la tête du filtre. Tourner la cartouche d'un quart de tour vers la droite pour la verrouiller en place. L'étiquette du produit devrait maintainant être tournée vers le devant.

REMARQUE: S'il s'agit d'installer l'AR-Pre-P sur un système ArcticPure Plus existant, couper l'arrivée d'eau, retarder la ou les cartouches filtrantes du filtre pour éliminer la pression d'eau, puis débrancher le tuyau d'arrivée d'eau. Une petite quantité d'eau s'échappera le corps de la cartouche.

1. Marquer et percer les troux de fixation de l'AR-Pre-P.
2. Enconcer le tuyau préalablement coupé dans le raccord de sortie de la tête de l'AR-Pre-P.
3. Enconcer l'autre extrémité du tuyau dans le raccord d'entrée de l'ensemble de filtrer primaire.

Avis

Le raccord doit résister (se gripper) avant de se sceller en place. Il est important de bien enforcer le tuyau à fond jusqu'à la butée pour éviter les fuites.

1. Tirer ensuite sur ce tuyau pour s'assurer qu'il est solidement fixé. S'il se débranche, se reporter à la section Dépannage de ce manuel pour savoir comment le remonter.
2. Aligner les fentes de montage du préfiltre en forme de trou de serrer avec les trous préalablement percés.
3. Visser et serrer les vis de montage.

4. Enconcer la conduite d'eau d'arrivee dans l'orifice d'entree de I'AR-Pre-P.Respecter les remarques et les etapes d'installation 1 a 3 données dans la section intitulée « Installation - AR-10000-P / AR-20000-P / AR-40000-P »

5. Retirer le capuchon protecteur de la cartouche.

6. Inspector la cartouche et les joints toriques pour vérifier qu'ils ne sont pas endommages. Si un remplacement s'avere nécessaire, se reporter à la liste des pieces de rechange recommandées.

Mise en garde

Ne pas utiliser de gelée de petrole (gel de paraffine, Vaseline) pour lubrifier les joints toriques.

1. Lubrifier les joints toriques avec un lubrivant de qualite alimentaire et non de la gelée de petrole.
2. L'étiquette du produit étant tournée vers la gauche, insérer la cartouche dans la tête du filtre. Tourner la cartouche d'un quart de tour vers la droite pour la verrouiller en place. L'étiquette du produit devrait maintainant être tournée vers le devant.

Mise en garde

Inspectez le boîtier extérieur de la cartouche si celle ci tombe d'une hauteur de plus de 3 pieds. S'il y a des preuves de fissuration du boîtier, ne l'utilise pas.

Installation - AR-10000-P / AR-20000-P / AR-40000-P

Fermer l'arrivee d'eau.

S'il faut installer un raccord Parker :

REMARQUE: Prendre connaissance des recommendations suivantes avant d'installer les conduites d'eau.

• Le tuyau doit avoir un diamètre extérieur de 3/8e de pouce (0,371 à 0,376 pouces — 9,42 à 9,55 mm).
• Couper le tuyau à angle droit. Le diamètre extérieur doit être lisse et sans entailles.
• Ébarber et lisser les arêtes vives avant l'installation.

REMARQUE: S'il s'agit d'un tuyau en plastique à paroi mince, utiliser un tube de raccord interne.

Pour installer les conduites d'eau dans les orifices d'entrée et de sortie :

1. Enforcer le tuyau d'eau dans le raccord de l'orifice d'entrée.

Avis

Le raccord doit résister (se gripper) avant de se sceller en place. Il est important de bien enforcer le tuyau à fond jusqu'à la butée pour éviter les fuites.

1. Tirer ensuite sur ce tuyau pour s'assurer qu'il est solidement fixé. S'il se débranche, se reporter à la section Dépannage de ce manuel pour savoir comment le remonter.
2. Faire de même avec le raccord de l'orifice de sortie. Brancher la conduite de sortie d'eau dans le raccord d'eau potable de la machine à gaçons.

REMARQUE: Pour les machines refroidies à l'eau, veiller à ce que le système de filtration n'alimente que l'arrivée d'eau potable de la machine.

Liste de contrôle pour l'installation

Les températures et pressions minimales et maximales de l'eau ont-elles été vérifiées? (Se reporter à la section «“Installation” en page 7.)
Le système de filtration a-t-il ete instalé à l'ecart des zones de circulation intense?
Le système est-il solidement fixé à la surface de montage?
Le réseau d'approvisionnement en eau utilisé a-t-il eté vérifié comme fournissant une eau de qualité suffisante? (Voir la section « Raccordement au réseau d'eau »)
Les conduites d'eau ont-elles ete solidement raccordees aux orifices d'entree et de sortie? (Voir la section « Installation — AR-10000-P / AR-20000-P / AR-40000-P »).

Procedure de mise en service

1. Ouvril l'arrivee d'eau.
2. Verifier s'il y a des fuites. Si un raccord fuit, se reporter à la section Dépannage de ce manuel pour savoir comment le remonter.

REMARQUE: Le système doit être rincependant 10 minutes pour éliminer les bulles d'air emprisonnées et les fines particules de carbone.

REMARQUE: La pression dans le filtré tend à diminuer à mesure que la cartouche vieillit.

Les systèmes AR-Pre-P, AR-10000-P, AR-20000-P et AR-40000-P sont certifiés par IAPMO R&T selon la norme CSA B483.1; NSF/ANSI 372 pour la faible teneur en plomb; NSF/ANSI 42 et/ou *NSF/ANSI 53 pour les allegations de réduction spécifiées dans la fiche de données de performance.

*Les allégations de réduction des kystes en vertu de la norme NSF/ANSI 53 ne sont valables que lorsque le débit du système est limité à la plage spécifique ou en dessous de celle-ci et/ou comme spécifique dans les plages de capacité de la machine à gaçons à la page 5. Les débits du système doivent être vérifiés après l'installation afin de garantir la réduction des kystes filtrables conformément à ce qui précède.

Veuillez consultier les publications techniques du fabricant de la machine à glaçons pour connaître les spécifications du débit maximal de fonctionnement du régulateur de débit interne.

Modèle Débit (liquide)

AR-10000-P Égal ou inforféeur à 2,84 l/min (0,75 gal/min)

AR-20000-P Égal ou inférieur à 5,68 l/min (1,25 gal/min)

AR-40000-P Égal ou inférieur à 7,57 l/min (2,0 gal/min)

Remplacement des cartouches

Les cartouches ArcticPure® Plus auront besoin d'être remplacées pour l'une au moins des raisons suivantes :

• Le filtrte a emprisonné une telle quantité de sédiments en suspension dans l'eau que le débit d'eau s'est arrêté ou que la pression d'eau à travers le filtrte est tombée en dessous de 20 psi (138 kPa).
• La durée de vie maximale du filtré au carbone a été atteinte et le filtré ne réduira plus la quantité de chloride à un niveau acceptable.
• L'inhibiteur de tartre a eté complètement dissous et le système risque de s'entartrer de plus en plus vite.

Il est recommendé de replacer les cartouches filtrantes ArcticPure® Plus :

• Tous les 6 mois ou lorsque la pression d'eau dans le système tombe en dessous de 20 psi (138 kPa), selon ce qui se produit en premier.

Pour remplaçer le filtré :

1. Tournez la cartouche de 1/4 de tour vers la gauche et tirez vers le bas. La cartouche devrait se détacher facilement. Jeter la cartouche usagée.

Important

Les systèmes ArcticPure Plus sont équipés de vannes d'arrêt internes. Il n'est pas nécessaire de couper l'arrivée d'eau pour remplaçer une cartouche.

1. Retirer le capuchon protecteur de la cartouche.
2. Inspector la cartouche et les joints toriques pour vérifier qu'ils ne sont pas endommages. Si un remplacement s'avere nécessaire, se reporter à la liste des pieces de rechange. Graisser les joints toriques avec un lubrifiant de qualité alimentaire.

Mise en garde

Ne pas utiliser de gelée de petrole (gel de paraffine, Vaseline) pour lubrifier les joints toriques.

1. Avec l'étiquette du produit tournée vers la gauche, insérez la cartouche dans la tête du filtre et poussez vers le haut. Tournier la cartouche d'un quart de tour vers la droite pour la verrouiller en place. L'étiquette du produit devrait maintainant être tournée vers le devant.

PAGE INTENTIONNELLEMENT VIERGE

Section 3

Dépannage

Important

Se reporter au Tableau de dépannage pour savoir comment réparer le système. Si le système ne fonctionne toujours pas correctement, prendre contact avec le service après-venture de Manitowoc pour obtenir de l'aide.

Tableau de dépannage

Problème Cause Action corrective
Aucune eau ne sort du système de filtration	La vanne d'arrivée d'eau du système de filtration est fermée.	Ouvrir l'acciviée d'eau.
	Les cartouches filtrantes sont obstruées.	Remplacer les cartouches filtrantes — Voir « Remplacement des cartouches ».
Le filtrtre ne laisse passer que peu d'eau (débit réduit).	La pression d'eau est inférieure à 25 psi (172 kPa).	Rétablir la pression d'eau.
		Rétablir l'approvisionnement en eau du filtrtre.
	Les cartouches filtrantes sont obstruées.	Remplacer les cartouches filtrantes — Voir « Remplacement des cartouches ».
Fuite d'eau au niveau de l'orifice d'entrée ou de sortie d'eau.	Les extrémités des conduites d'eau sont endommagées.	Couper la conduite d'eau pour oter l'extrémité endommagée — Voir la section « Réparation des raccords d'entrée et de sortie ».
	Le joint torique de la tête du filtrtre est endommagé.	Remplacer le joint torique - Voir « Remplacement des cartouches ».
Fuite d'eau entre la tête et la cartouche filtrante.	Joint torique endommagé sur la cartouche filtrante.	Remplacer le joint torique - Voir « Remplacement des cartouches ».

Réparation des raccords d'entrée et de sortie

Un tuyau défectueux peut cause uneuite au niveau du raccord d'entrée ou du raccord de sortie. Pour réparer le système :

1. Fermer l'arrivée d'eau et dépressuriser le système en retardant la ou les cartouches filtrantes.
2. Debrancher la conduite d'eau en poussant fermement la virole contre la face du raccord.
3. Tirer sur le tuyau pour le débrancher.
4. Pour réparer le branchement, couper au moins 3/8e de pouce (9,5 mm) de l'extrémité du tuyau. Les extrémites des tuyaux doivent être coupées à angle droit pour garantir la bonne étanchée du joint.
5. Se reporter aux remarques et aux instructions containues dans la section « Installation — AR-10000-P / AR-20000-P / AR-40000-P » pour plus de détails sur la façon de rebrancher la conduite d'eau.

Numérodes pièces des filtres de remplacement

N° de piece Boîte Description

K00496 Cartouche AR-Pre-P

K00493 Cartouche AR-10000-P

K00494 Cartouche AR-20000-P

K00495 Cartouche AR-40000-P

PAGE INTENTIONNELLEMENT VIERGE

WELBILT

Welbilt offre des systèmes de cuisine entierement integres et nos produits sont appuyes par le programme de pieces et de service après-vente KitchenCare. La gamme de marques primées de Welbilt comprend Cleveland™, Convotherm®, Crem®, Delfield®, fitkitchen®, Frymaster®, Garland®, Kolpak®, Lincoln®, Manitowoc®, Merco®, Merrychef® et Multiplex®.

aac jie jié jié jiān all
