POP6B6K30 - Cuisinière BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz encastrable
Marque	Bosch
Modèle	POP6B6K30
Nombre de brûleurs	4 brûleurs (éco, standard, puissant, multi-couronnes Miniwok)
Dimensions (L x P x H)	592 x 520 x 45 mm (estimation)
Poids	Environ 12 kg
Alimentation en gaz	Gaz naturel ou GPL selon réglage, pression adaptée
Alimentation électrique	220-240 V ~ 50 Hz, câble avec fiche
Type d’allumage	Allumage électrique intégré
Sécurité	Thermocouple de sécurité sur chaque brûleur, arrêt automatique du gaz si flamme éteinte
Fonctions principales	Cuisson au gaz avec différents niveaux de puissance, brûleur wok
Réglage du type de gaz	Conversion possible par remplacement des buses et réglage bypass
Installation	Encastrable, au-dessus d’un four à ventilation forcée
Distance minimale sous hotte	650 mm
Matériaux	Vue de dessus en verre, grilles en fonte
Entretien et nettoyage	Nettoyer avec chiffon doux et produit adapté, éviter silicone
Pièces détachées et réparabilité	Buses, joints, cordon d’alimentation disponibles via SAV
Classe d’appareil	Classe 3 (encastrable)
Plaque signalétique	Située sous l’appareil, indique type de gaz, pression, puissance
Garantie	Garantie constructeur sous réserve d’utilisation conforme

FOIRE AUX QUESTIONS - POP6B6K30 BOSCH

Quel type de gaz utiliser avec la cuisinière Bosch POP6B6K30 ?

La cuisinière accepte le gaz naturel et le GPL selon le réglage d'usine. Consultez la plaque signalétique pour connaître le type de gaz et la pression requis. Une conversion est possible par un professionnel.

Comment convertir la cuisinière pour un autre type de gaz ?

La conversion nécessite le remplacement des buses et le réglage des vis bypass. Utilisez le kit fourni et suivez les instructions de la notice. Faites appel à un spécialiste agréé.

Quelle est la distance de sécurité à respecter par rapport à une hotte aspirante ?

La distance entre le bord supérieur de la cuisinière et le bord inférieur du filtre de la hotte doit être d’au moins 650 mm, sauf indication contraire du fabricant de la hotte.

Peut-on installer la cuisinière au-dessus d’un four ?

Oui, mais uniquement au-dessus d’un four à ventilation forcée. Respectez les dimensions de découpe et les instructions de montage du four.

Comment nettoyer les brûleurs et les grilles ?

Nettoyez les grilles et chapeaux de brûleur avec une éponge non abrasive et de l’eau savonneuse. Séchez soigneusement avant de remonter. Évitez les produits chimiques agressifs et ne passez pas au lave-vaisselle sans vérifier le manuel.

Que faire si un brûleur ne s’allume pas ?

Vérifiez que les pièces sont correctement remontées et que les orifices de gaz ne sont pas obstrués. Si l’allumage électrique ne fonctionne pas, contrôlez l’alimentation électrique et nettoyez les électrodes.

Est-il possible d’utiliser une rallonge électrique ?

Non, l’utilisation d’une rallonge est interdite. Raccordez directement l’appareil à une prise avec conducteur de protection ou à une installation fixe avec sectionneur.

Comment vérifier l’étanchéité du raccordement au gaz ?

Après toute intervention sur les raccords, appliquez un produit détecteur de fuites (eau savonneuse) sur les joints. En cas de bulles, resserrez les raccords ou contactez un professionnel.

Quelles sont les précautions pour les personnes portant un stimulateur cardiaque ?

Les éléments de commande contiennent des aimants permanents. Les personnes portant un implant électronique doivent respecter une distance d’au moins 10 cm par rapport à ces éléments et ne jamais les porter sur soi.

Où trouver les pièces de rechange comme les buses ou les joints ?

Les pièces de rechange sont disponibles auprès du service après-vente Bosch. Utilisez exclusivement des pièces d’origine pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI POP6B6K30 BOSCH

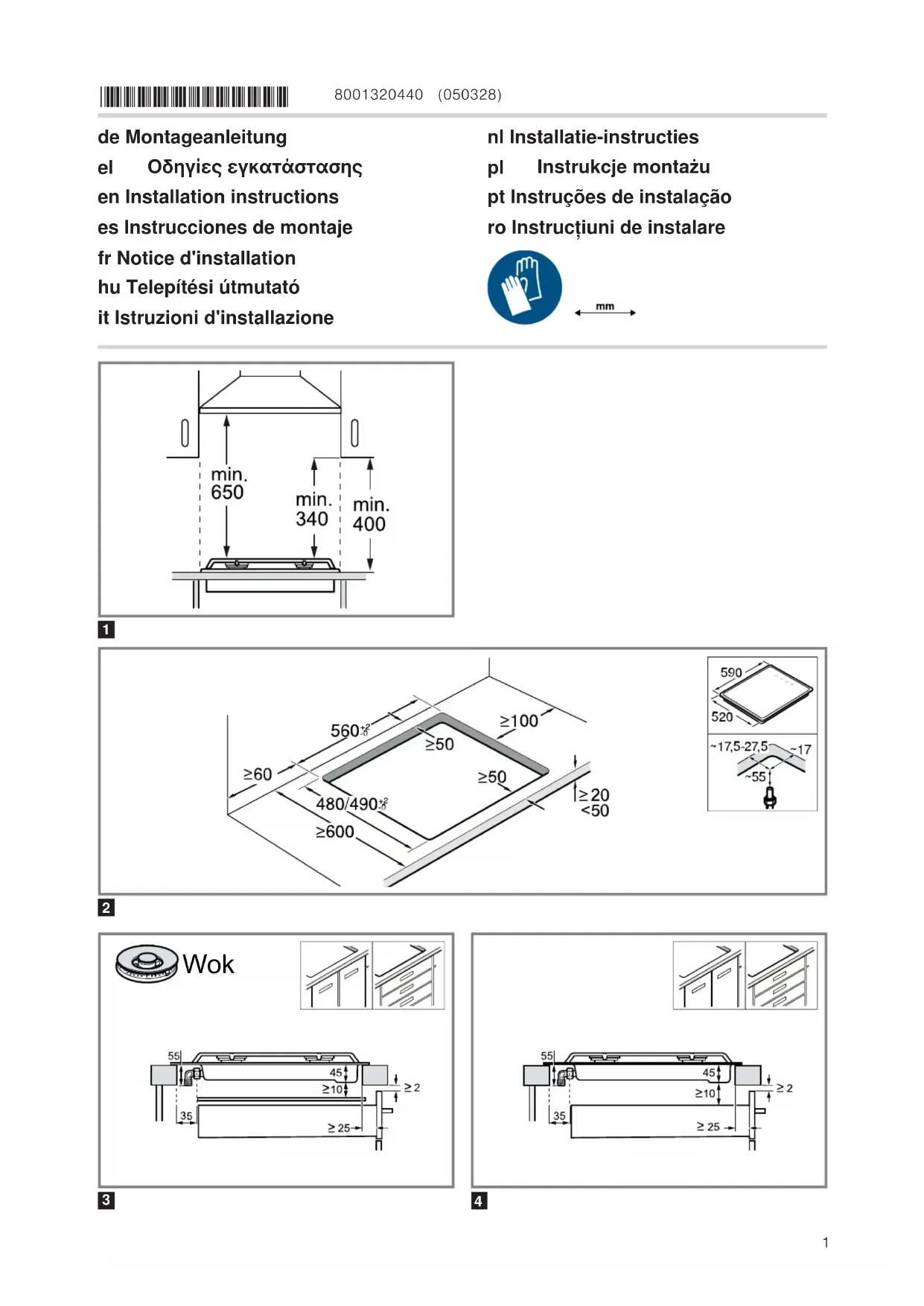

fr Notice d'installation

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

■ Lisez attentivement cette notice.
■ Les images de cette notice sont proposées à titre indicatif.
- La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.
- Une fois les raccordements réalisés, effectuez un test d'étanchéité.

⚠ AVERTISSEMENT – Risque d'explosion!

Le gaz qui s'échappe peut conduire à une explosion.

Tous les travaux d'installation, de raccordement, de régulation et de conversion à un autre type de gaz doivent être réalisés par un spécialiste agréé et en conformité avec les réglementations et les exigences légales applicables ainsi qu'avec les réglementations des fournisseurs locaux d'électricité et de gaz. Une attention particulière doit être accordée aux réglementations et directives applicables à la ventilation. Pour les travaux de conversion à un autre type de gaz, nous vous recommandons d'appeler le service après-vente.

⚠ AVERTISSEMENT – Danger : magnétisme!

Attention magnétisme

Attention aux personnes portant un stimula- iaque

Les socles des éléments de commande et les éléments de commande contiennent des aimants permanents. Les aimants peuvent influer sur des implants électroniques, par exemple des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm par rapport aux socles des éléments de commande et aux éléments de commande magnétiques.
- Ne portez jamais les socles des éléments de commande et les éléments de commande sur vous.
■ Veillez à une ventilation suffisante de la cuisine, notamment lorsque vous utilisez l'appareil de cuisson au gaz.
■ Ne raccordez pas l'appareil à un système d'évacuation des produits de combustion.
■ Ne placez jamais cet appareil dans un bateau ou un véhicule.
■ La garantie s'applique uniquement si l'appareil est utilisé conformément à sa destination.
- Avant d'installer l'appareil, vérifiez que les conditions locales du fournisseur sont compatibles avec les réglages de l'appareil indiqués sur la plaque signalétique (type et pression de gaz, puissance, tension).
- Fixez le cordon d'alimentation au boîtier pour éviter qu'il ne touche les parties chaudes du four ou de la table de cuisson.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique et l'arrivée de gaz.
■ Reliez les appareils avec l'alimentation à la terre.
- N'effectuez aucune modification à l'intérieur de l'appareil. Si nécessaire, contactez notre service après-vente technique.

Avant l'installation

• Cet appareil correspond à la classe 3 de la norme EN 30-1-1 pour les appareils à gaz : appareil encastrable.
  ■ Le meuble dans lequel l'appareil est installé doit être fixé de manière appropriée et stable.
• Les meubles situés près de l'appareil, les panneaux stratifiés et la colle utilisée pour les fixer doivent être constitués de matériaux incombustibles et résistants à la chaleur.
• N'installez pas cet appareil sur un réfrigérateur, un lave-linge, un lave-vaisselle ni sur tout autre appareil similaire.
• Cet appareil doit être installé uniquement sur un four à ventilation forcée. Vérifiez les dimensions du four dans le manuel d'installation du four.
  ■ Si vous installez un four sous la table de cuisson, l'épaisseur du plan de travail peut différer des dimensions indiquées dans ces instructions. Respectez les consignes des instructions de montage du four.
• La distance entre le bord supérieur de la cuisinière et le bord inférieur du filtre de la hotte d'aspiration doit correspondre aux consignes du fabricant du filtre de la hotte d'aspiration. Si les instructions de montage de la table de cuisson ne font pas référence aux instructions de la hotte aspirante, cette distance doit être d'au moins 650 mm.
  → Fig. 1

Préparer le meuble

■ Faites une découpe dans le plan de travail aux dimensions souhaitées.
→ Fig. 2
- Un bandeau placé plus près de la niche d'installation que la distance indiquée doit être constitué d'un matériau ininflammable. La distance entre le bandeau et l'appareil doit toujours être d'au moins 5 mm. Dimensions maximales du bandeau : 30 mm d'épaisseur x 70 mm de hauteur.
- Scellez les surfaces découpées des plans de travail en bois avec une colle spéciale pour les protéger de l'humidité.

⚠ AVERTISSEMENT – Risque de brûlures!

Pendant le fonctionnement, les parties accessibles peuvent devenir chaudes.

En l'absence de four encastré sous la table de cuisson et si la partie inférieure est accessible, veuillez suivre ces instructions :

Pour les tables de cuisson à gaz équipées d'un brûleur wok, ajoutez un plancher intermédiaire non inflammable (par exemple en métal ou en contreplaqué) à 10 mm de la surface de cuisson.

→ Fig. 3

Pour les tables de cuisson à gaz sans brûleur wok, il est recommandé d'ajouter un plancher intermédiaire sous la table de cuisson.

→ Fig. 4

Dans les deux cas, la distance entre le plancher intermédiaire et la mise à la terre de l'appareil doit être d'au moins 10 mm.

L'épaisseur du plancher intermédiaire doit correspondre aux distances indiquées sur l'image.

Montage au-dessus d'un four

→Fig. 5

Positionner l'appareil

Remarque : Ne collez pas l'appareil au plan de travail avec du silicone.

1. Placez la table de cuisson, face supérieure vers le bas, sur une surface lisse et stable.

2. Collez le joint adhésif fourni sur le bord inférieur de la table de cuisson. Le joint adhésif empêche la pénétration des liquides.

$$ \rightarrow \text { Fig. } 6 $$

1. Vissez les pinces fournies dans la position indiquée de manière à ce qu'elles tournent librement. → Fig. 7

2. Retournez la table de cuisson et insérez-la dans l'évidement. Insérez la table de cuisson contre le côté droit de l'évidement.

$$ \rightarrow \text { Fig. } 8 $$

1. Tournez les pinces et serrez-les à fond.

$$ \rightarrow \text { Fig. } 9 $$

La position des pinces dépend de l'épaisseur du plan de travail.

Démonter l'appareil

1. Débranchez l'appareil des connexions électriques et de gaz.
2. Dévissez les pinces et procédez dans l'ordre inverse.

Raccorder le gaz

Respectez les directives nationales en vigueur.

⚠️ PRUDENCE – Risque d'explosion!

Une fuite de gaz peut provoquer une explosion.

• Après avoir travaillé sur les raccords, contrôlez toujours leur étanchéité.
  ■ Disposez le raccordement au gaz de manière à ce que le robinet d'arrêt soit accessible.

■ S'assurer que les informations relatives au type de gaz et à la pression de gaz figurant sur la plaque signalétique correspondent aux conditions locales de raccordement.
■ Raccordez l'appareil à une conduite de gaz rigide ou à un flexible métallique.
- Le flexible métallique ne doit pas entrer en contact avec les parties mobiles du meuble dans lequel l'appareil est installé (par exemple, un tiroir) et ne doit pas passer dans des zones pouvant être obs-truées.
■ Ne déplacez pas le coude de raccordement du gaz et ne le tordez pas.

Raccordement à une bouteille de gaz ou à un réservoir de gaz liquide

En cas de flamme de grande taille ou instable, contrôlez que le régulateur de la bouteille de gaz ou du réservoir de gaz liquide fonctionne correctement.

Remarque : Vous pouvez installer un système de sécurité contre les surpressions qui limite ou coupe l'arrivée de gaz en cas de panne du régulateur de la bouteille de gaz ou du réservoir de gaz liquide.

Pièces de rechange pour le raccordement au gaz

Si la réglementation du pays l'autorise, vous pouvez obtenir des pièces pour le raccordement au gaz auprès du service après-vente technique.

→ Fig. 10

1. Remplacez le coude de raccordement au gaz de l'appareil par le coude de raccordement au gaz G 1/2 fourni dans le sac d'accessoires.

$$ \rightarrow \text { Fig. } 1 2 $$

1. Insérez le joint entre le raccordement au gaz de l'appareil et l'alimentation en gaz.

→ Fig. 13

Raccord de tuyau en caoutchouc GPL

En fonction de la sortie de l'appareil, suivez l'une de ces étapes :

1. Fixez la bague d'étanchéité et le tube fourni au coude d'arrivée de gaz de l'appareil et serrez bien la bride de serrage. Insérez le tuyau en caoutchouc dans l'extrémité du tube et serrez fermement la vis du collier de serrage.

$$ \rightarrow \text { Fig. } 1 4 $$

1. Fixez le tube au coude d'entrée de gaz de l'appareil et serrez bien la bride de serrage. Insérez le tuyau en caoutchouc dans l'extrémité du tube et serrez fermement la vis du collier de serrage.

$$ \rightarrow \text { Fig. } \boxed {1 5} $$

1. Insérez le tuyau en caoutchouc dans l'extrémité du tube et serrez fermement la vis du collier de serrage.

$$ \rightarrow \text { Fig. } 1 6 $$

Branchement électrique

• Cet appareil est de type Y : le câble de raccordement ne doit pas être remplacé par l'utilisateur, mais uniquement par le service après-vente technique. Respectez le type de câble et la section minimale.
  ■ Les tables de cuisson sont livrées avec un cordon d'alimentation avec ou sans fiche.
  ■ Le cordon d'alimentation secteur doit uniquement être remplacé par un cordon d'origine. Celui-ci est disponible auprès du service après vente.

■ N'utilisez pas de rallonge ni de bloc multiprise.
■ Raccordez uniquement les appareils équipés d'une fiche à des prises de courant dotées d'un conducteur de protection correctement installé.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
→ Fig. 17
■ BN : marron
BU : bleu
■ GN/YE : jaune et vert

Modification du type de gaz

Si la réglementation du pays le permet, cet appareil peut être adapté à d'autres types de gaz, à condition qu'ils soient indiqués sur la plaque signalétique.

Vous trouverez les pièces correspondantes dans le sac fourni avec l'appareil ou vous pouvez les obtenir auprès du service après-vente. Vous trouverez la bonne combinaison pour le brûleur et le type de gaz respectifs dans le tableau → Fig. 23.

C	Brûleur éco
D	Brûleur standard
E	Brûleur puissant
F	Brûleur multi-couronnes Miniwok
F	Brûleur multi-couronnes Miniwok

Régulation des robinets

1. Réglez les éléments de commande sur le niveau de puissance minimal et retirez-les. Retirez le socle des éléments de commande.
2. Pour accéder à la vis bypass, appuyez sur le support en caoutchouc souple avec la pointe du tournevis.

$$ \rightarrow \text { Fig. } 1 8, \rightarrow \text { Fig. } 1 9 $$

Ne retirez jamais l'anneau d'étanchéité. L'anneau d'étanchéité empêche les liquides et les poussières de pénétrer à l'intérieur de l'appareil, ce qui pourrait entraver son bon fonctionnement.

1. Pour régler les vis bypass (M) avec un tournevis à fente, respectez le tableau.

2. A : serrez fermement les vis bypass.

3. B : tournez les vis bypass jusqu'à ce que la bonne quantité de gaz soit évacuée des brûleurs.

Remplacer les buses

1. Retirez les grilles, ainsi que tous les chapeaux de brûleur et les répartiteurs.
2. Remettez les buses en place à l'aide de la clé appropriée et serrez-les soigneusement pour garantir leur étanchéité.
   Veillez à ce que la buse ne se détache pas lors de l'enlèvement ou de la fixation.

$$ \rightarrow \text { Fig. } \boxed {2 0}, \rightarrow \text { Fig. } \boxed {2 1}, \rightarrow \text { Fig. } \boxed {2 2} $$

Réinstaller l'appareil

- Réinstallez les composants de l'appareil en procédant dans l'ordre inverse.

Vérifier la fonctionnalité

1. Vérifiez que le fait de tourner le bouton entre la position de puissance maximale et la position de puissance minimale ne provoque pas l'extinction du brûleur ou un retour de flamme.
2. Si la sortie de gaz du brûleur n'est pas correcte :

- vérifiez dans le tableau si la buse et la vis bypass sont les bonnes.

- Serrez ou desserrez la vis bypass jusqu'à ce que la sortie de gaz du brûleur soit correcte.

Documenter la modification du type de gaz

- Placez l'autocollant indiquant le nouveau type de gaz près de la plaque signalétique.
