Caractéristique	Détails
Type d'unité centrale	Mini PC
Processeur	Intel Core i7 ou AMD Ryzen 5 (selon la configuration)
RAM	Jusqu'à 32 Go DDR4
Stockage	SSD NVMe jusqu'à 2 To
Carte graphique	Intégrée ou dédiée (selon la configuration)
Connectivité	USB 3.0, USB-C, HDMI, DisplayPort, Ethernet
Système d'exploitation	Windows 10/11 ou Linux (selon la configuration)
Dimensions	Compact, idéal pour les espaces réduits
Utilisation	Jeux, bureautique, multimédia
Maintenance	Accès facile aux composants pour mise à niveau
Sécurité	Protection par mot de passe, options de chiffrement
Garantie	2 ans (selon le revendeur)
Informations supplémentaires	Compatible avec les accessoires de gaming et de bureau

FOIRE AUX QUESTIONS - Revolt 3 HYTE

Comment puis-je installer le HYTE Revolt 3 ?

Pour installer le HYTE Revolt 3, commencez par dévisser le panneau latéral. Insérez votre carte mère, connectez les câbles d'alimentation et les périphériques, puis remettez le panneau en place.

Quelle est la capacité maximale de mémoire RAM prise en charge ?

Le HYTE Revolt 3 prend en charge jusqu'à 64 Go de mémoire RAM, répartie sur 4 emplacements DIMM.

Est-ce que le HYTE Revolt 3 est compatible avec les cartes graphiques de grande taille ?

Oui, le HYTE Revolt 3 peut accueillir des cartes graphiques allant jusqu'à 33 cm de longueur.

Quelle est la taille maximale du refroidisseur de processeur que je peux installer ?

Le refroidisseur de processeur peut mesurer jusqu'à 16 cm de hauteur dans le HYTE Revolt 3.

Comment gérer les câbles pour un meilleur flux d'air ?

Utilisez les passe-câbles intégrés pour ranger les câbles à l'arrière du boîtier et assurez-vous que les câbles d'alimentation sont dirigés vers le bas pour un meilleur flux d'air.

Le HYTE Revolt 3 prend-il en charge le refroidissement par liquide ?

Oui, le HYTE Revolt 3 peut accueillir des systèmes de refroidissement par liquide avec des radiateurs jusqu'à 280 mm à l'avant.

Comment puis-je accéder aux ports USB à l'avant du boîtier ?

Les ports USB à l'avant sont situés sur le panneau supérieur du HYTE Revolt 3. Assurez-vous que le boîtier est bien alimenté pour les utiliser.

Quelles sont les dimensions du HYTE Revolt 3 ?

Le HYTE Revolt 3 mesure 21,5 cm de large, 42 cm de haut et 38 cm de profondeur.

Comment nettoyer l'intérieur du boîtier ?

Pour nettoyer l'intérieur du boîtier, débranchez-le, retirez le panneau latéral, puis utilisez un chiffon doux et de l'air comprimé pour enlever la poussière.

Quels types de disques durs puis-je installer dans le HYTE Revolt 3 ?

Le HYTE Revolt 3 prend en charge jusqu'à 2 disques durs de 3,5 pouces et 2 disques SSD de 2,5 pouces.

Comment puis-je résoudre un problème d'alimentation avec le HYTE Revolt 3 ?

Vérifiez d'abord que tous les câbles d'alimentation sont correctement connectés. Si le problème persiste, essayez une autre prise électrique ou un autre bloc d'alimentation.

MODE D'EMPLOI Revolt 3 HYTE

Boitier Revolt 3
- Manuel de montage
Adaptateur casque PC

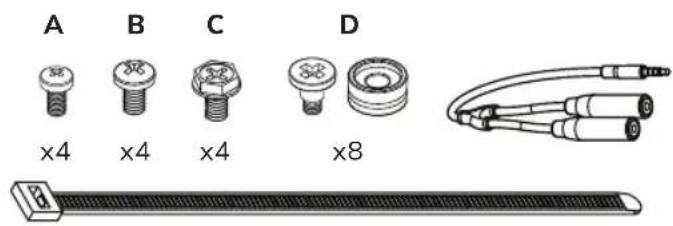

- Boîte d'accessoires

(A) 4x Vis pour carte-mère (M3)
(B) 4x Vis pour disque dur (6-32)
(C) 4x Vis pour alimentation (6-32)
(D) 8x Vis pour SSD (M3)

Colliers de serrage

Specifications et compatibilité

Matériau	Aluminum, Steel, ABS
Coloris	Black, White
Dimensions	253 x 178 x 409mm
Format carte-mère	ITX
Radiateursupportés	120, 240, 140, 280mm up to 35mm thick
Volumes disponibles	Cartes graphiques : la plupart des cartes jusqu'à 335 x 140 x 58mm*Alimentation : SFX, SFX-L (700w 80 Plus Gold SFX-L Optionnelle)Hauteur du refroidissement CPU : Jusqu'à 140mmLiminé de poids pour la poignée - 14kg* Voir HYTE.com pour la liste des cartes graphiques compatibles
Slots d'extension	3
Baie interne 3,5"	1
Baie interne 2,5"	2

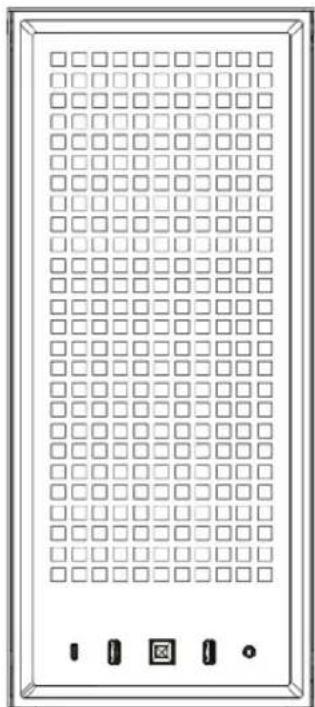

Connectique en façade	USB 3.2 Gen 2 Type-C x1, USB 3.2 Gen 1 Type-A x2, Micro/Casque
Filtres à poussière	Combo x1

Façade (grille métallique), Capot supérieur, panneaux lateraux, panneau arrêté (magnétique)

Instructions de montage

Le Revolt 3 a été pensé afin d'être le plus facile d'utilisation possible, mais il s'agit toute fois d'un boîtier très compact ce qui signifie que chaque étape n'est pas toujours évidente. Nous avons inclus les plus importantes d'entre elles dans ce manuel en guise d'instructions rapides, mais pour plus de détails,

scannez le QR code ou consultez la page du Revolt 3 sur HYTE.com.

Pour de plus amples détails, scannez le QR code.

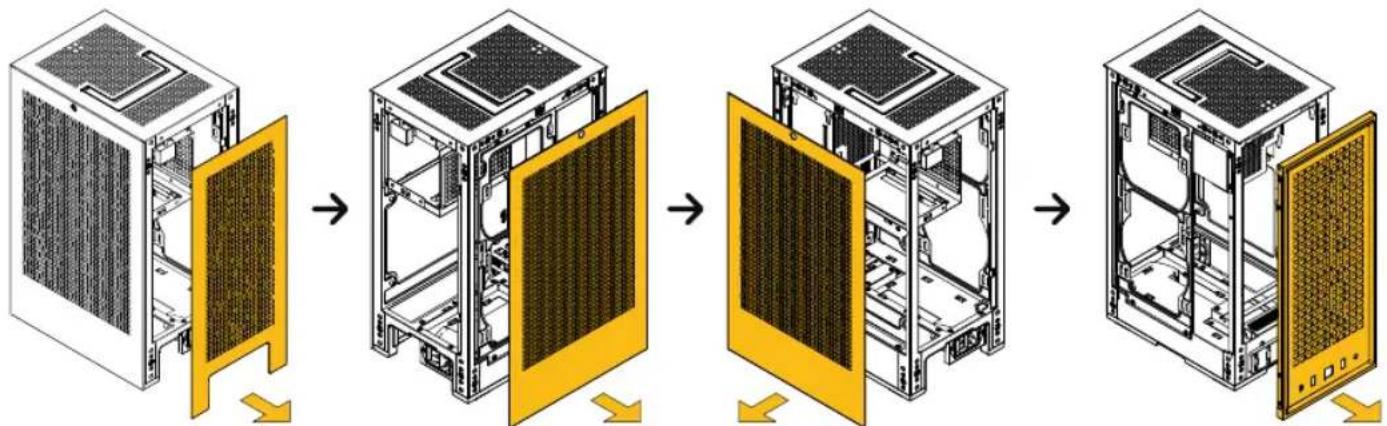

1 Retirer les panneaux - Commencez par retarder le panneau arriere en le tirant vers le bas. Les 4 panneaux peuvent facilement etre retirés à la main, le capot supérieur est fixé par 4 vis.

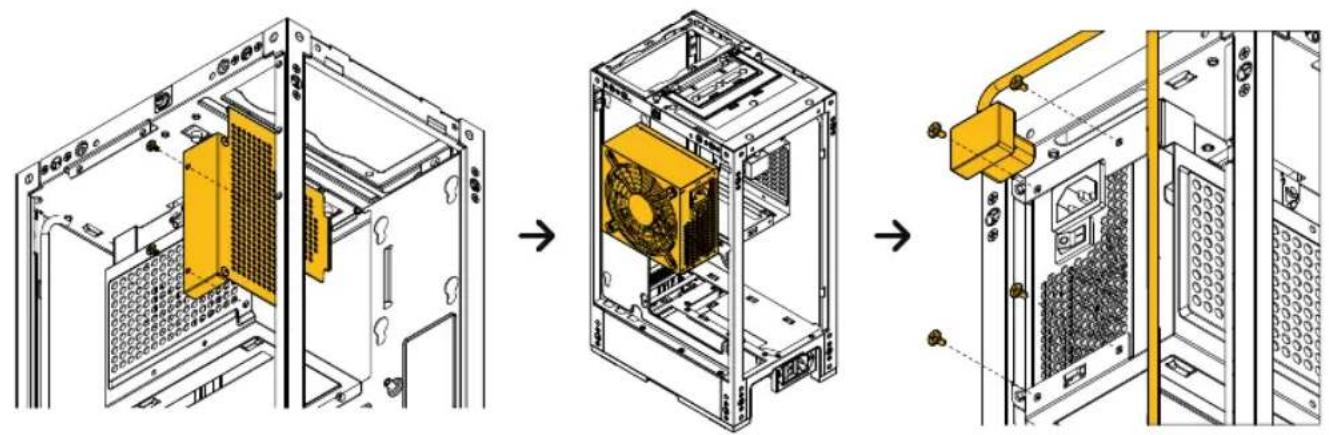

2 Installation de l'alimentation - Passez cette étape si vous Revolt 3 est livre avec une alimentation préinstallée.

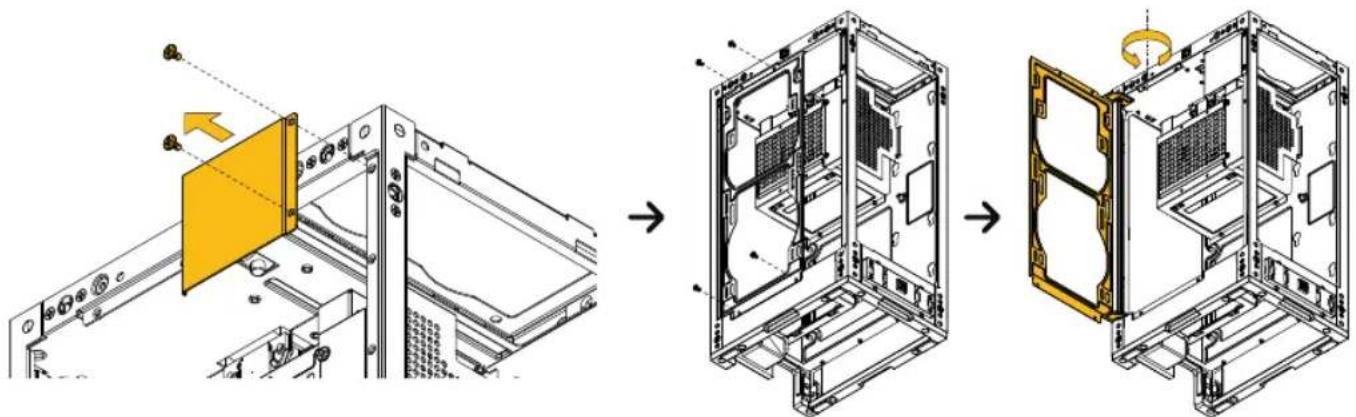

3 Retirer le couvercle pour cable GPU et ouvrir la trape pour radiateur

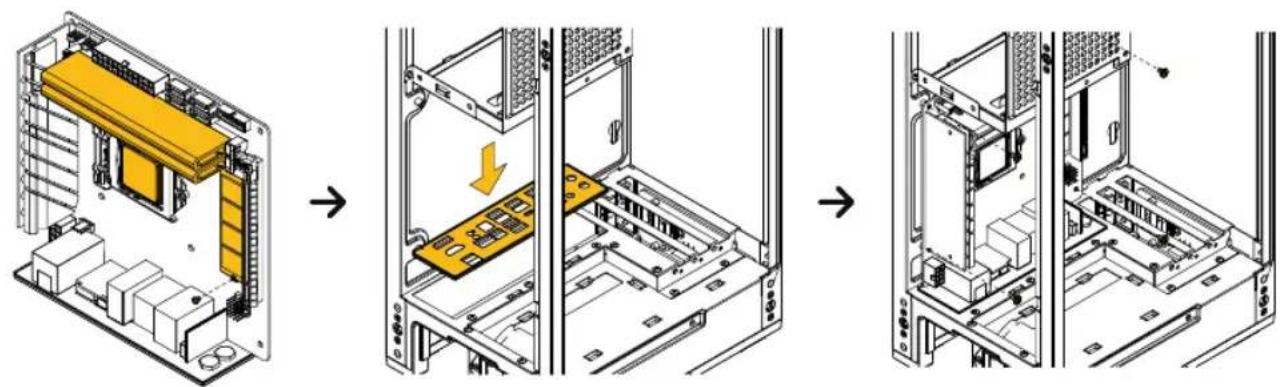

4 Préassemblage et installation de la carte-mere - Installez le CPU, la RAM et le stockage M,2 avant d'installer la carte-mere dans le boitier.

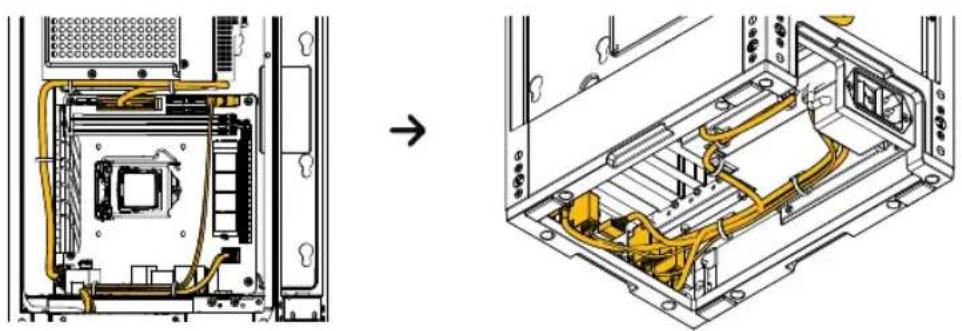

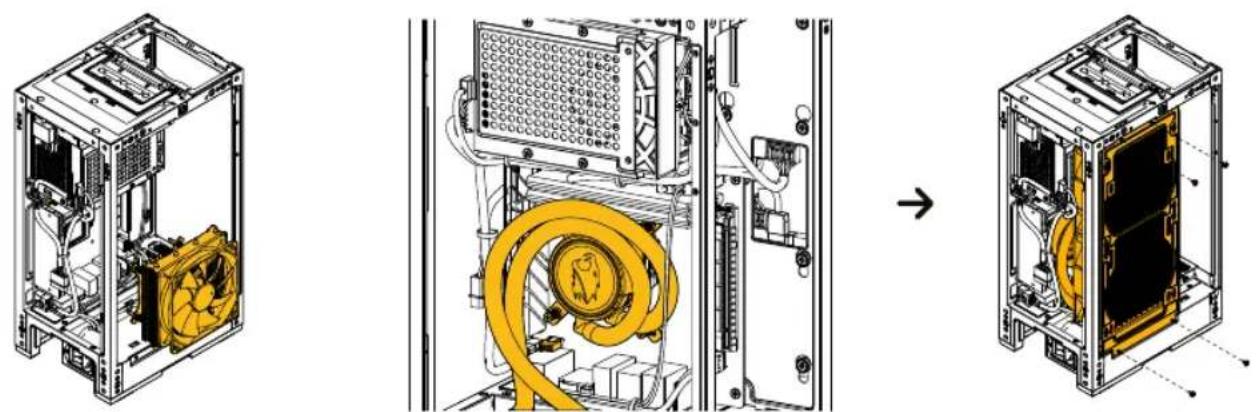

5Routage des cables - Achevez une majorite du routage des cables avant d'installer le refroidissement CPU.

6

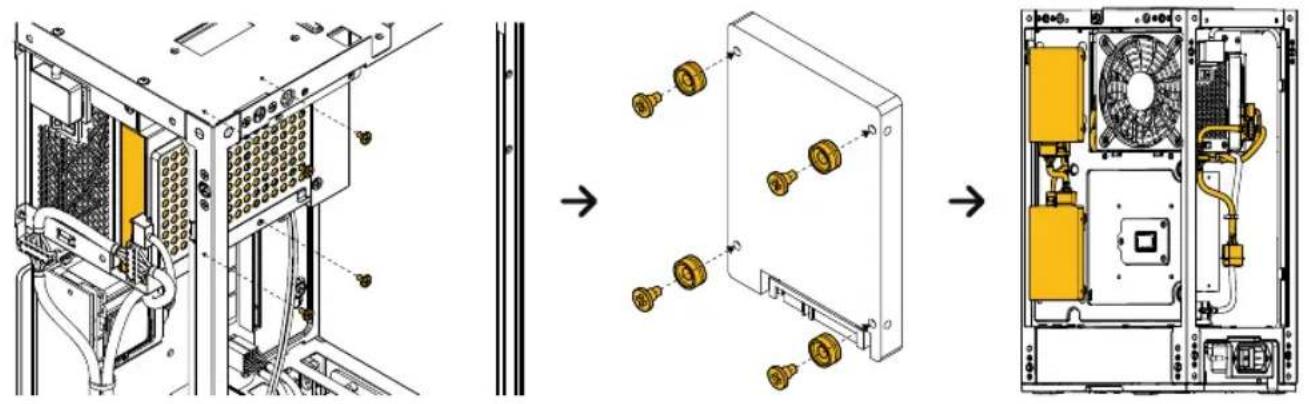

Installation du stockage et fin du routage des câbles
7
Installation du refroidissement CPU

8

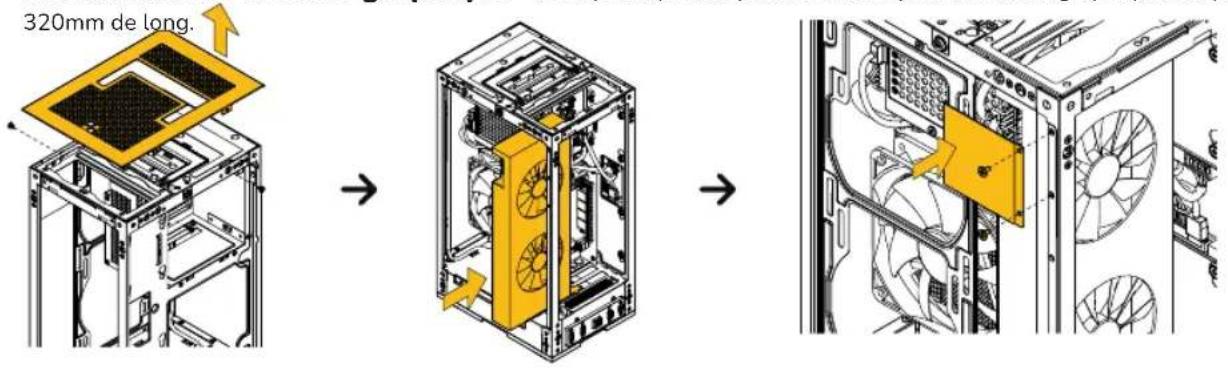

Installation de la carte graphique - Le capot supérieur peut etre retire pour les cartes graphiques de plus de

Sécurité et certifications

En conformité avec les modèles équipés d'une alimentation SFXL-A700GD-IBP préinstallée

FCC

CFR Title 47, Part 15, Subpart B. ANSI C63.4-2014.

CE

EN 55032:2015+A11:2020
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN 55035:2017+A11:2020

CTUVus

• UL 62368-1:2014
  CAN/CSA-C22.2 NO.62368-1-14

CB

IEC 62368-1:2014
TUV
EN 62368-a:2014+A11

Les composants a l'intérieur du boitier HYTE Revolt 3 incluant une alimentation préinstallée sont en conformité individuelle avec l'article 15 des règles de la FCC. L'utilisation est soumise aux deux conditions suivantes : (1) Cet apparéil ne doit pas causer d'interférences nocives, et (2) cet apparéil doit absorber toutes les interférences reçues, y compris celles pouvant entrainer un fonctionnement indésirable.

Attention: Risque de chocoléctrique!

1. Montage en accord avec toutes les recommendations et averissement disponibles par le constructeurs. Ne pas se plier à ces règles peut entraîner des dégats à votre alimentation ou vos composants, et peut entraîner de sérieux risques corporels ainsi que la mort.
2. Des haute tensions sont presents dans l'alimentation.
   Ne pas l'ouvri ni essayer de la réparer; il n'y a peu composant soumis à entretien par l'utilisateur.
3. Ce produit est donc exclusivement pour une utilisation en interieur.
4. Ne pas utiliser l'alimentation pres de l'eau, ou lors de hauteures temperatures ou dans des environnements très humides.
5. Ne pas installer a proximé d'une source de chaleur tels que des radiateurs, des convecteurs, des poèles de chauffage ou tout autre apparéil produit de la chaleur.
6. Ne pas insérer d'objets dans le ventilateur ou la grille de ventilation de l'alimentation.
7. Ne pas modifier les cables et/ou les connecteurs inclus avec cette alimentation.
8. Si cette alimentation utilise des câbles modulaires, n'utiliser que les câbles fournis par le constructeur. D'autres câbles peuvent ne pas être compatibles et pouraient entraîner de graves dégats à votre système ou votre alimentation.
9. Le connecteur d'alimentation principal 24 broches possède un connecteur 4 broches détachable. Ce connecteur 4 broches n'est pas un connecteur P4 ou ATX 12V. Ne pas forcer l'insertion dans le connecteur P4 ou ATX +12V de la carte-mère.
10. Ne pas respecter les instructions du constructeur et/ou n'importe laquelle de ces instructions de sécurité revoquera immidiatement toutes garanties.

Durée de la garantie pour les éléments

Revolt 3 boitier d'ordinateur - 3 ans Alimentation SFXL-A700GD-IBP - 10 ans

Garantie limitée HYTE

Ce produit est couvert par une garantie limite, veuillez visitor HYTE.com afin d'obtenir une copie complete de cette garantie, ou contactez nous via l'une des methodes cidesous.
