BEDIENUNGSANLEITUNG Revolt 3 HYTE

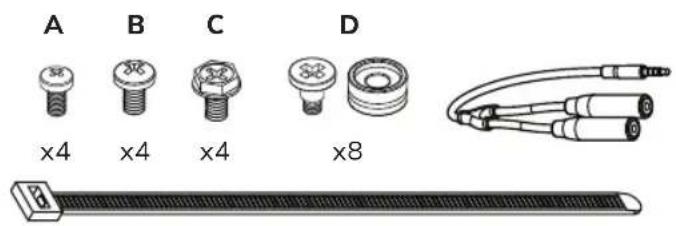

• Zubehör-Paket (A) 4x Motherboard-Schrauben (M3) (B) 4x HDD-Schrauben (6-32) (C) 4x PSU-Schrauben (6-32) (D) 8x SSD-Schrauben (M3) Kabelbinder Aluminium, Stahl, ABS Schwarz, Weiß 253 x 178 x 409mm (9.9” D x 7” W x 16.1” H) ITX 120, 240, 140, 280 mm bis zu 35 mm dick Grafikkarte: Die meisten Karten bis zu 335 x 140 x 58 mm* Netzteil: SFX, SFX-L (700 W 80 Plus Gold SFX-L optional) CPU-Kühler Höhe: Bis zu 140 mm Gewichtsbegrenzung für den Griff - 14kg

• Siehe Liste der kompatiblen Grafikkarten auf HTYE.com

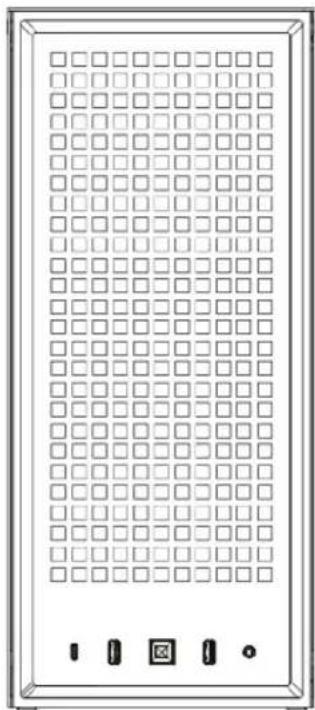

USB 3.2 Gen 2 Typ-C x1, USB 3.2 Gen 1 Typ-A x2, Audio/Mic Combo x1 Vorne (Metallgitter), oben, seitlich, hinten (magnetisch) Spezifikationen & Kompatibilität

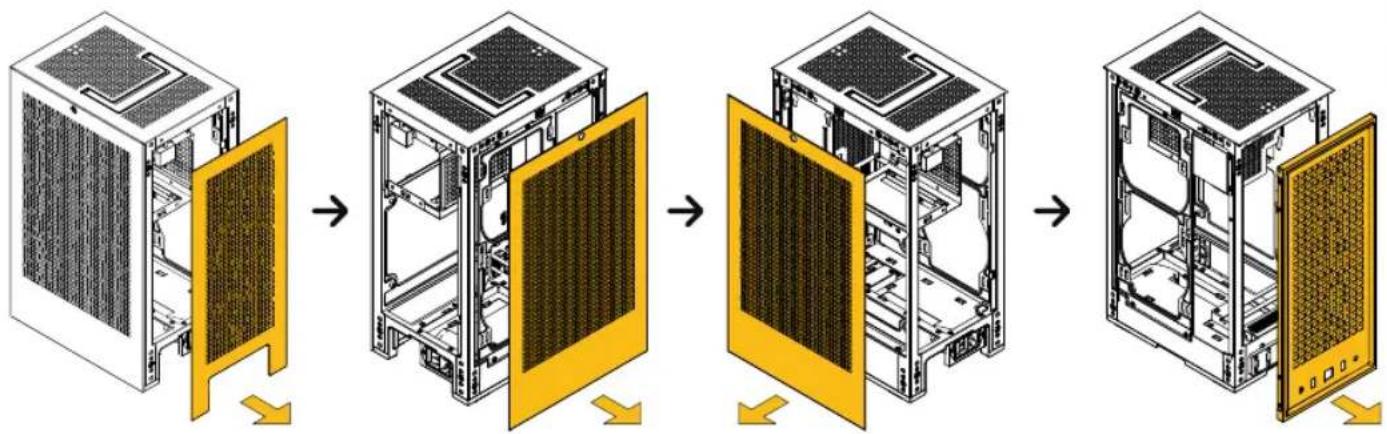

HYTE Revolt 3 Small Form Factor ITX-Gehäuse Lieferumfang Material Farbe Abmessungen Motherboard-Größe Radiatorgrößen Freiraum Erweiterungssteckplätze Interne 3.5 Einschübe Interne 2,5 Einschübe Frontanschlüsse StaubfilterEinbauanleitung Das Revolt 3 ist mit Fokus auf einfachen Zusammenbau konzipiert, jedoch ist es ein Small-Form-Factor- Gehäuse, wodurch nicht jeder Schritt offensichtlich ist. Die wichtigsten Schritte sind in dieser Kurzanleitung zu finden. Bei Bedarf kann die detailliertere Anleitung durch Scannen des QR- Codes oder Besuchen der Revolt 3 Seite auf HYTE.com bezogen werden. Für eine detailliertere Anleitung scannen Sie bitte den QR-Code Entfernen der Seitenteile - Als erstes muss die Rückwand entfernt werden, indem sie von unten abgezogen wird. Die 4 Seitenteile lassen sich leicht von Hand entfernen. Das obere Panel ist mit 4 Schrauben gesichert.

Netzteileinbau - Überspringen Sie diese Schritte, wenn Ihr Revolt 3 mit einem vorinstallierten Netzteil geliefert wird.

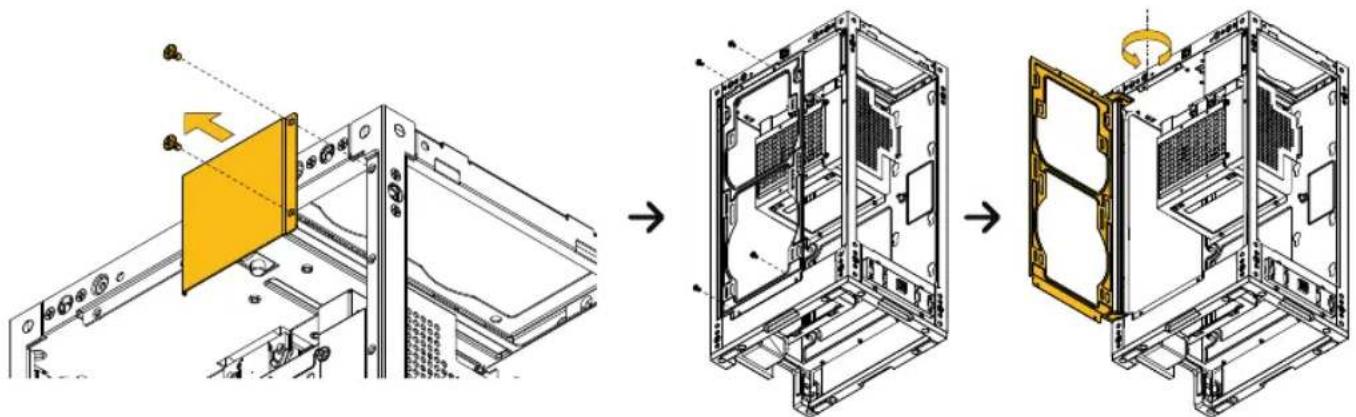

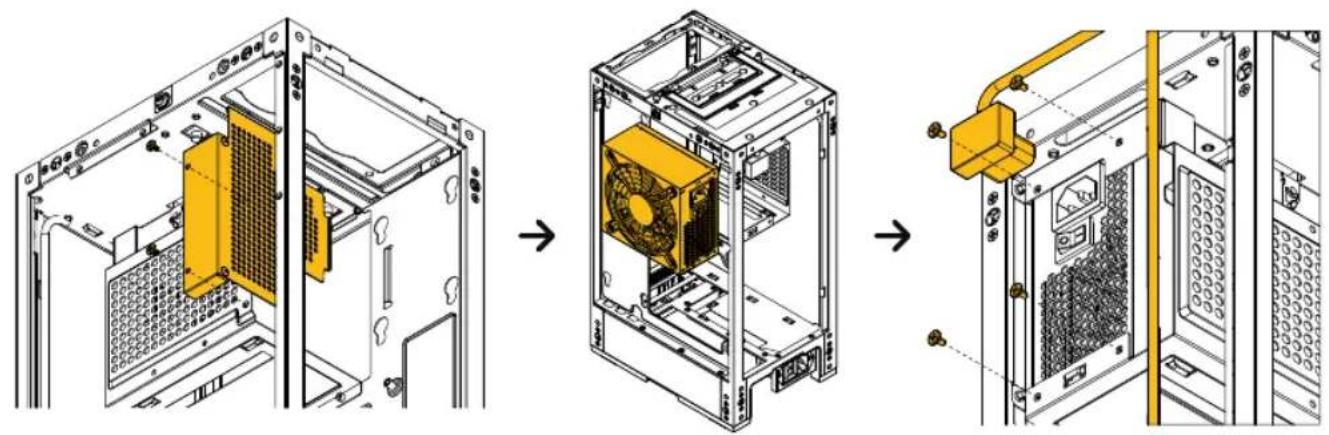

ENG GER FRE SPA RUSGrafikkarten-Kabelabdeckung entfernen und Radiatortür öffnen

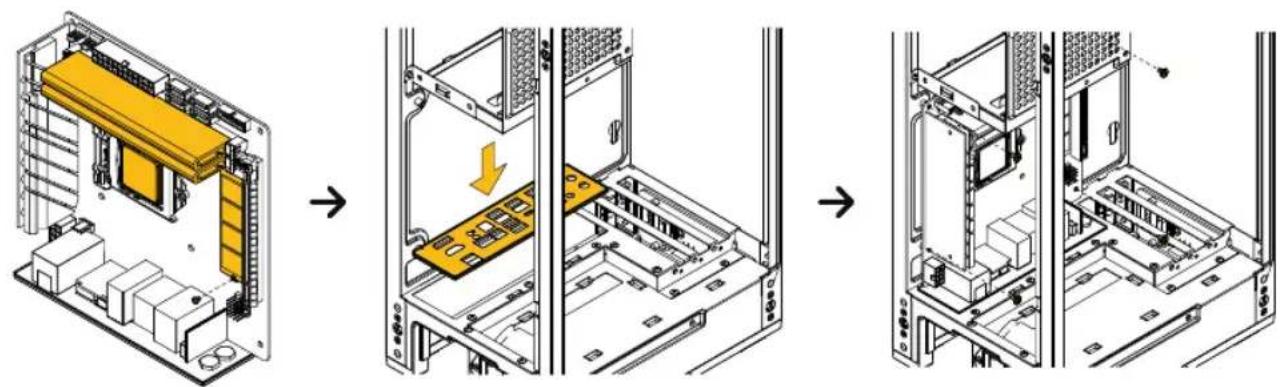

Motherboard vormontieren und installieren - Installieren Sie CPU, RAM und M.2-Laufwerke, bevor Sie das Motherboard in das Gehäuse einbauen.

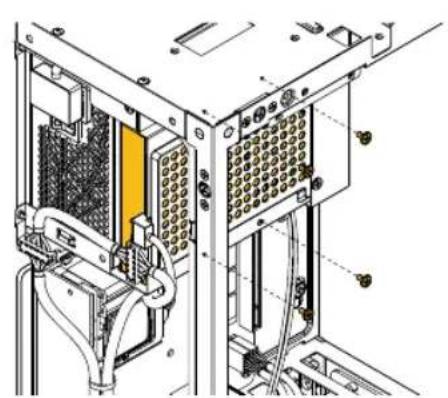

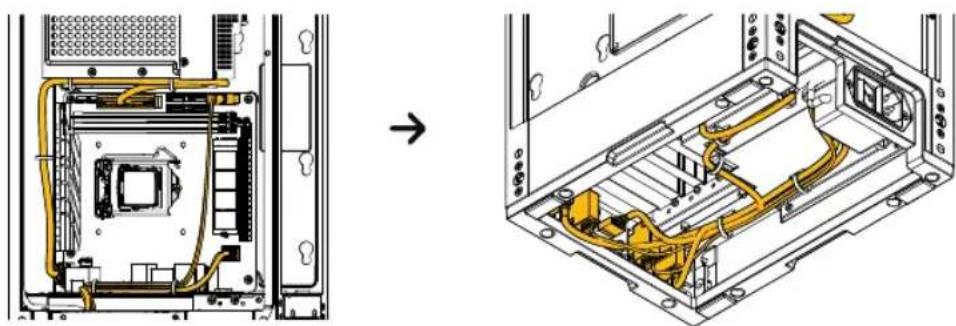

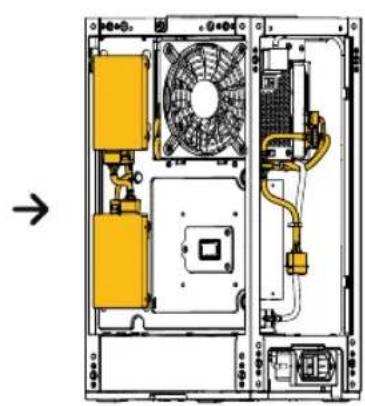

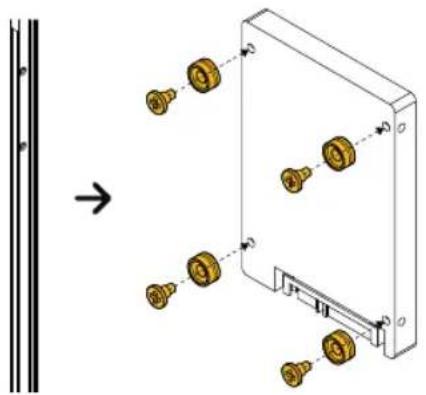

Motherboard verkabeln - Schließen Sie das Kabelmanagement so weit wie möglich ab, bevor Sie den CPU- Kühler einbauen. 5Speicher einbauen und Kabel verlegen

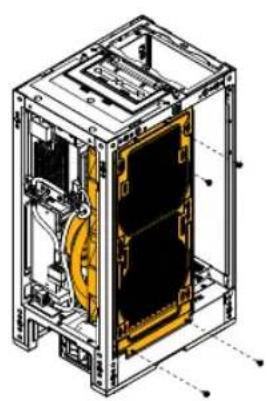

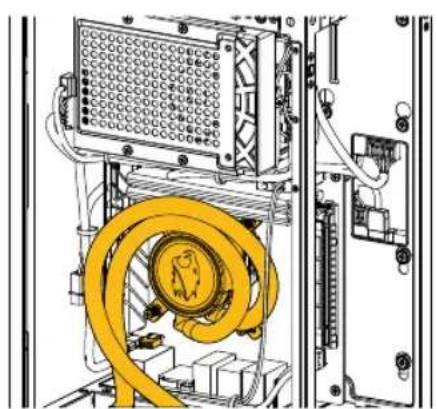

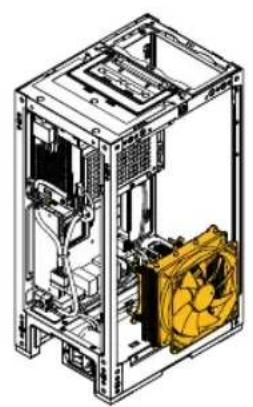

CPU-Kühler befestigen

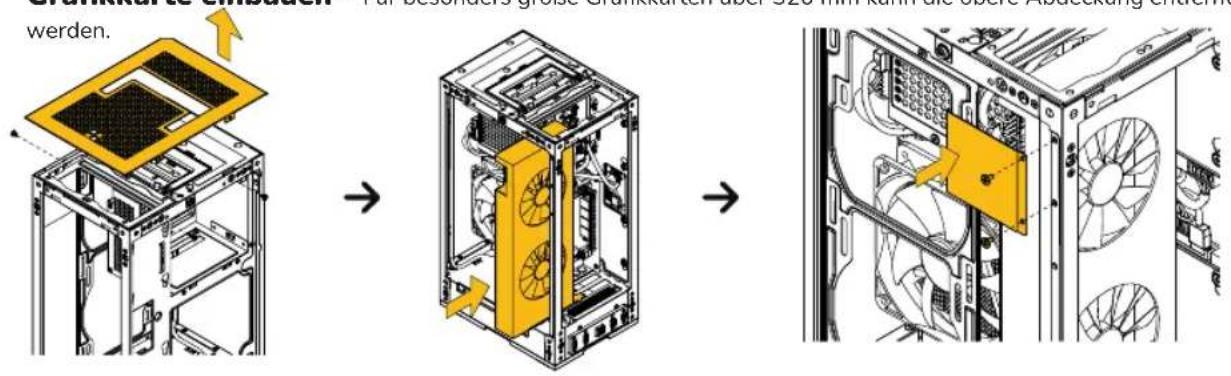

Grafikkarte einbauen - Für besonders große Grafikkarten über 320 mm kann die obere Abdeckung entfernt werden.

ENG GER FRE SPA RUSSicherheit und Vorschriften Die Konformität gilt für Modelle mit vorinstalliertem SFXL-A700GD-IBP-Netzteil FCC

• EN 62368-a:2014+A11 Die Geräte im HYTE Revolt 3-Gehäuse mit mitgeliefertem Netzteil erfüllen die Anforderungen von Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können. Warnung! Gefahr eines Stromschlags!

1. Installieren Sie das Gerät in Übereinstimmung mit allen

Herstelleranweisungen und Sicherheitshinweisen. Nichtbeachtung kann zu Schäden an der Stromversorgung oder dem System führen und schwere Verletzungen oder den Tod zur Folge haben.

2. Im Netzteil liegen hohe Spannungen an. Öffnen Sie das

Gehäuse des Netzteils nicht und versuchen Sie nicht, das Netzteil zu reparieren. Es gibt keine vom Benutzer zu wartenden Komponenten.

3. Dieses Produkt ist nur für die Verwendung in

Innenräumen vorgesehen.

4. Verwenden Sie das Netzteil nicht in der Nähe von Wasser

oder in Umgebungen mit hohen Temperaturen oder hoher Luftfeuchtigkeit.

5. Installieren Sie es nicht in der Nähe von Wärmequellen

wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten, die Wärme erzeugen.

6. Stecken Sie keine Gegenstände in den offenen Lüftungs-

oder Lüftergitterbereich des Netzteils.

7. Verändern Sie nicht die Kabel und/oder Anschlüsse, die

mit diesem Netzteil geliefert werden.

8. Wenn dieses Netzteil modulare Kabel verwendet,

verwenden Sie nur die vom Hersteller gelieferten Kabel. Andere Kabel sind möglicherweise nicht kompatibel und können Ihr System und das Netzteil ernsthaft beschädigen.

9. Der 24-polige Hauptstromanschluss hat einen

abnehmbaren 4-pol-Anschluss. Dieser 4-pol-Anschluss ist kein P4- oder ATX-12V-Anschluss. Stecken Sie dieses Kabel nicht mit Gewalt in die P4- oder ATX +12V-Buchse auf dem Motherboard.

10. Die Nichteinhaltung der Herstelleranweisungen

und/oder dieser Sicherheitshinweise führt zum sofortigen Erlöschen aller Garantien und Gewährleistungen.Eingeschränkte HYTE-Garantie Dieses Produkt unterliegt einer eingeschränkten Garantie. Bitte besuchen Sie Hiwneise auf HYTE.com, um eine vollständige Kopie der schriftlichen Garantie zu erhalten, oder kontaktieren Sie uns mit einer der unten aufgeführten Methoden. [e-mail] HYTE by iBUYPOWER | 529 N Baldwin Park Blvd., City of Industry, CA 91746, USA Garantiedauer für Teile Revolt 3 Computergehäuse - 3 Jahre SFXL-A700GD-IBP Netzteil - 10 Jahre ENG GER FRE SPA RUS• Boîtier Revolt 3
