РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Revolt 3 HYTE

• Переходник для гарнитуры (ПК)

• Коробка аксессуаров (А) 4х винта для материнской платы (М3) (Б) 4х винта для жесткого диска (6-32) (В) 4х винта для блока питания (6-32) (Г) 8х винтов для твердотельных накопителей SSD (М3) Кабельная стяжка алюминий, сталь, АБС-пластик черный, белый 253 x 178 x 409 мм (Г х Ш х В) ITX 120, 240, 140, 280 мм. Толщиной до 35 мм Видеокарта: Большинство карт с габаритами до 335 x 140 x 58 мм* Блок питания: SFX, SFX-L (700w 80 Plus Gold SFX-L опционально) Процессорный кулер: до 140 мм высотой Ограничение по весу для ручки - 14кг

• См. список совместимых видеокарт на HTYE.com

1 шт. 2 шт. USB 3.2 Gen 2 Type-C x1, USB 3.2 Gen 1 Type-A x2, комбинированный аудио/микрофон x1 передний (металлическая сетка). Верхний, боковые, задний ( сетка с магнитным креплением) Характеристики и совместимость

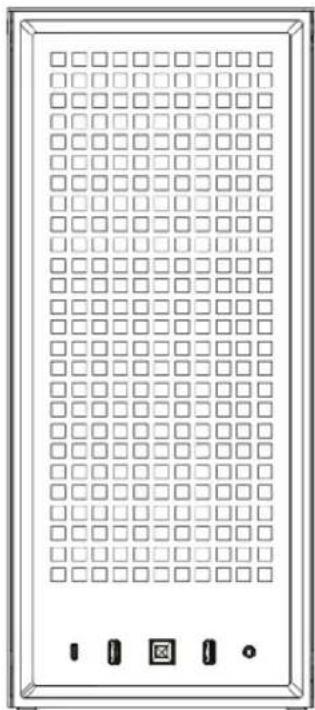

HYTE Revolt 3 mini-ITX корпус Комплект поставки

Тип материнской платы Поддержка радиаторов

Свободное пространство Слоты расширения Внутренние отсеки 3.5” Внутренние отсеки 2.5” Разъемы на передней

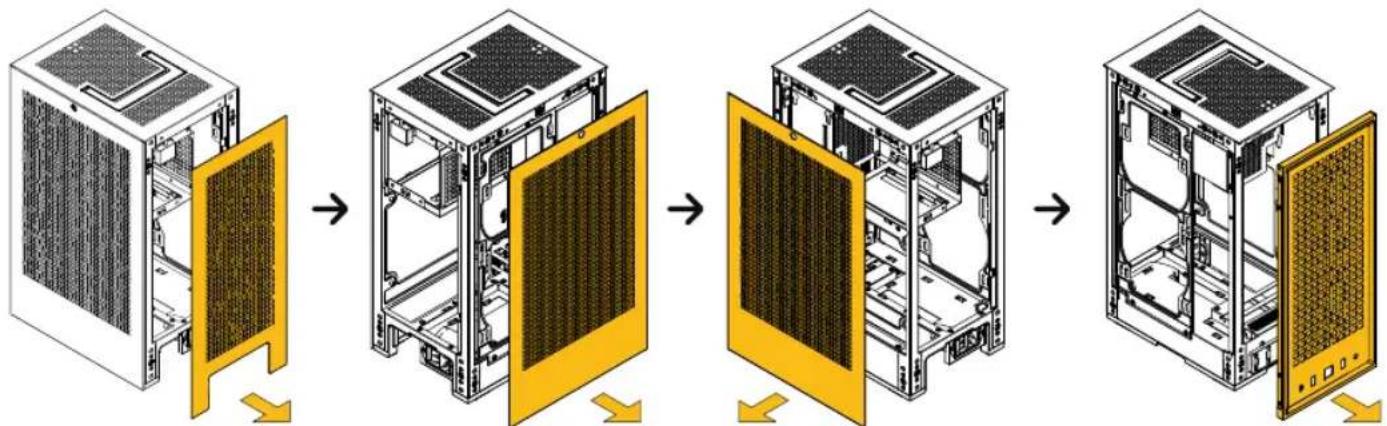

Пылевые фильтрыИнструкция по сборке Корпус Revolt 3 спроектирован так, чтобы его было легко собрать. Но так как это корпус форм- фактора mini-ITX, не все шаги могут быть очевидны. Поэтому мы включили в данное руководство наиболее важные шаги сборки в качестве краткого руководства по началу работы. Для получения более подробных инструкций сканируйте QR-код или посетите страницу Revolt 3 на HYTE.com. Для получения более подробных инструкций отсканируйте QR-код Снимите боковые панели - Сначала необходимо снять заднюю панель, потянув за нее снизу. Все 4 боковые панели легко снимаются вручную. Верхняя панель крепится 4 винтами.

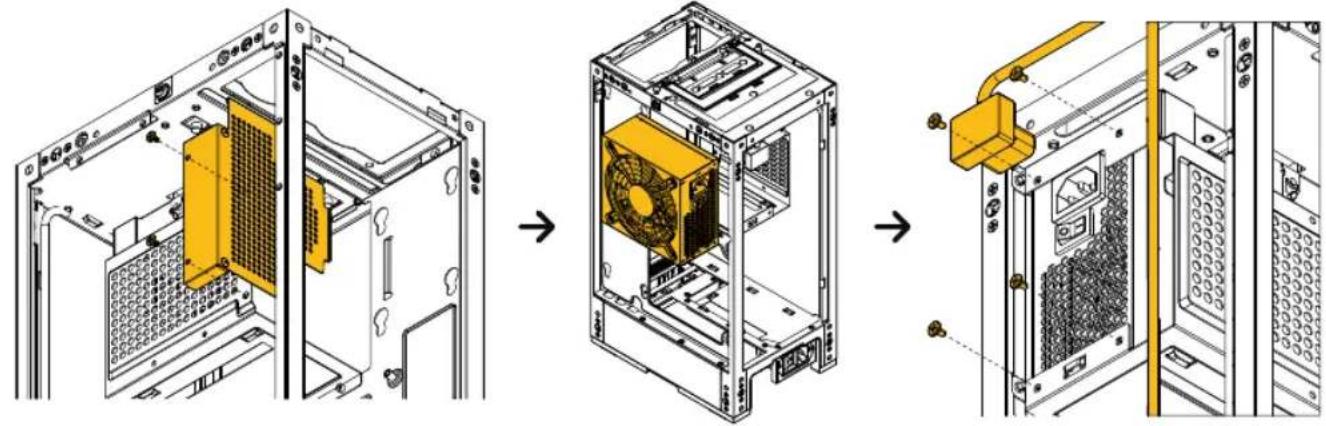

Установка блока питания - Пропустите эти шаги, если ваш Revolt 3 поставляется с предустановленным блоком питания.

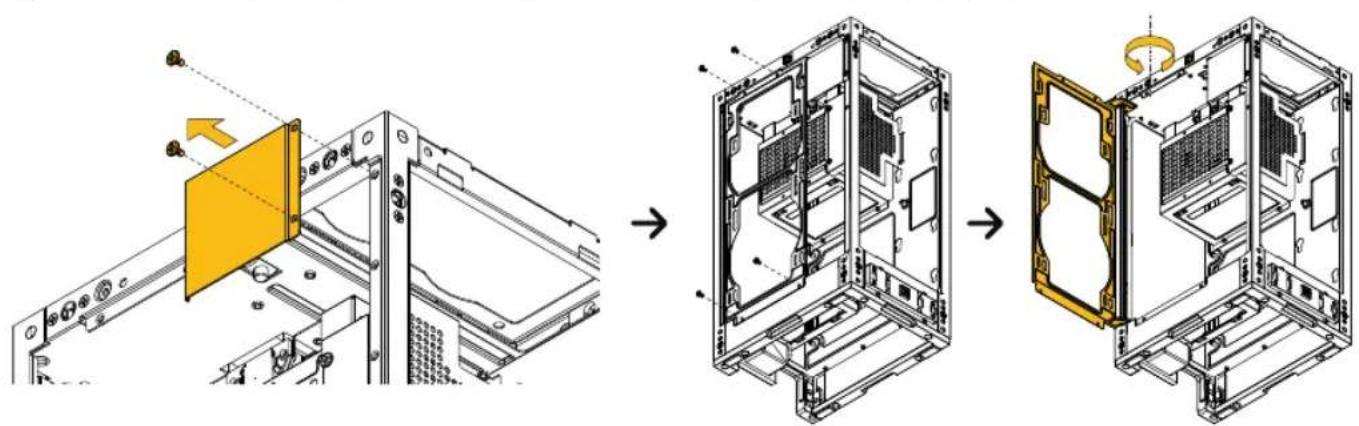

ENG GER FRE SPA RUSСнимите крышку кабеля видеокарты и откройте дверцу радиатора

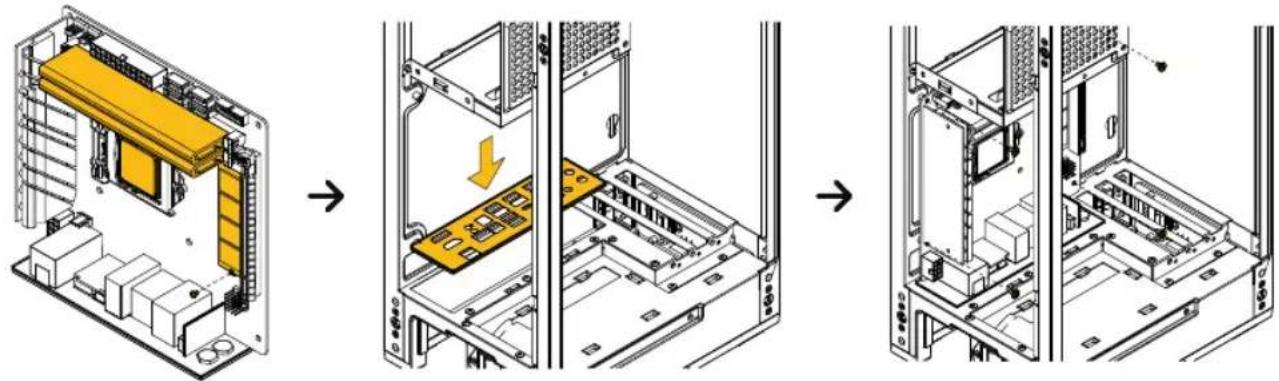

Предварительная сборка и установка материнской платы - IУстановите процессор, оперативную память и M.2 устройства (SSD или карты расширения) перед установкой материнской платы в

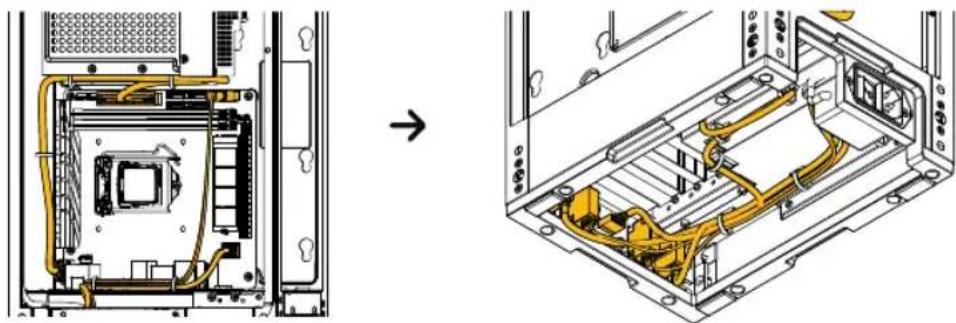

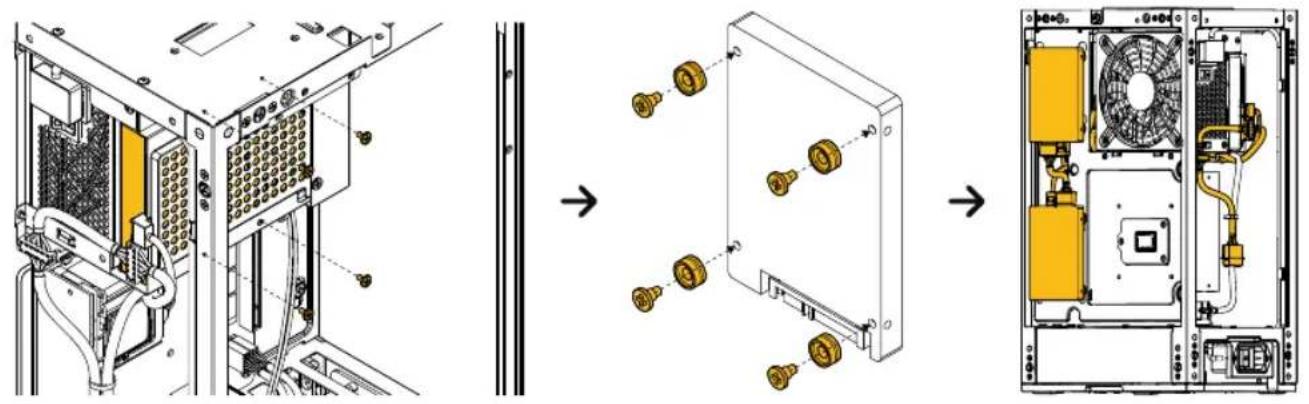

Монтаж кабелей для материнской платы - Максимально завершите укладку кабелей пред установкой процессорного кулера. 5Установка накопителей и укладка кабеля

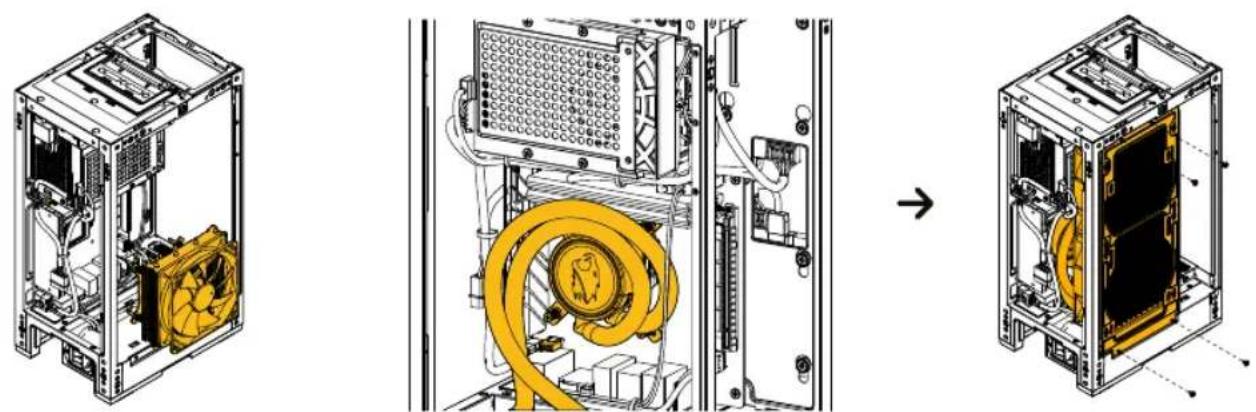

Установка процессорного кулера

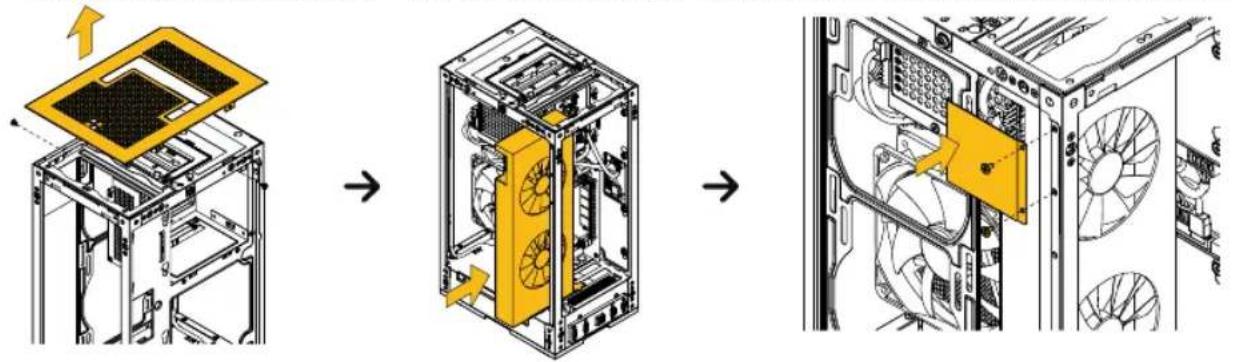

Установка видеокарты - Для установки видеокарт длинной более 320 мм верхнюю панель можно снять.

ENG GER FRE SPA RUSТехника безопасности и предписания Соответствие требованиям распространяется на модели с предустановленным блоком питания SFXL-A700GD-IBP FCC

• EN 62368-a:2014+A11 Устройства в корпусе HYTE Revolt 3 с поставляемым блоком питания соответствуют требованиям части 15 правил FCC. Эксплуатация устройства осуществляется при соблюдении следующих двух условий: (1) данное устройство не является источником вредных помех, и (2) данное устройство должно выдерживать все полученные помехи, включая помехи, которые могут привести к сбоям в его работе. Осторожно: Опасность поражения электрическим током!

1. Выполняйте установку в соответствии со всеми

инструкциями производителя и предупреждениями по технике безопасности. Несоблюдение этого требования может привести к повреждению блока питания или системы, а также стать причиной серьезных травм или

2. В блоке питания присутствует высокое напряжение.

Не открывайте корпус блока питания и не пытайтесь ремонтировать блок питания! В нем нет компонентов обслуживаемых пользователем.

3. Данный продукт предназначен только для

использования в помещении.

4. Не используйте блок питания вблизи воды, а также в

условиях высокой температуры или повышенной

5. Не устанавливайте вблизи источников тепла, таких

как радиаторы, калориферы, печи или другие устройства выделяющие тепло.

6. Не вставляйте никакие предметы в открытую

вентиляцию или решетку вентилятора блока питания.

7. Не модифицируйте кабели и/или разъемы входящие в

комплект поставки данного блока питания.

8. Если в данном блоке питания используются

модульные кабели, используйте только кабели из комплекта поставляемого производителем. Другие кабели могут быть несовместимы с данным блоком питания и могут привести к серьезным повреждениям системы и блока питания.

9. 24-контактный основной разъем питания имеет

съемный 4-контактный разъем. Этот 4-контактный разъем не является разъемом P4 или ATX 12V. Не вставляйте этот кабель в разъем P4 или ATX +12V на материнской плате.

10. Несоблюдение инструкций производителя и/или

данных инструкций по технике безопасности немедленно аннулирует все гарантии и поручительства.Гарантийный срок на детали Компьютерный корпус Revolt 3 - 3 года Блок питания SFXL-A700GD-IBP - 10 лет Ограниченная гарантия HYTE На данный продукт распространяется ограниченная гарантия. Пожалуйста посетите сайт HYTE.com для получения полной копии письменной гарантии или свяжитесь с нами одним из указанных ниже способов. [e-mail] HYTE by iBUYPOWER | 529 N Baldwin Park Blvd., City of Industry, CA 91746, USA ENG GER FRE SPA RUSwww.HYTE.com
