MANUAL DE USUARIO Revolt 3 HYTE
- Estuche Revolt 3
- Instrucciones

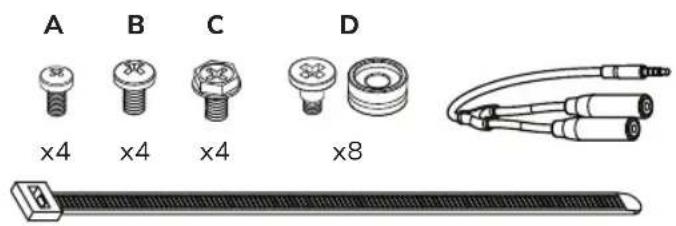

Adaptador de Audiofono - Caja de Accesorios
(A) 4 x Tornillos (M3) para la Placa Base
(B) 4 x Tornillos (6-32) para el disco Duro
(C) 4 x Tornillos (6-32) par la Fuente de Poder
(D) 8 × Tonrirlos (M3) para el SSD
Bridas de Plástico
Especificaiones y Competibilidad
| Material | Aluminio, Acero, Plastico ABS |
| Color | Negro, Blanco |
| Dimensiones | 253 x 178 x 409mm (9.9" D x 7" W x 16.1" H) |
| Tamaño de la Plaza Base | ITX |
| Soporte de Radiador | 120, 240, 140, 280mm Hasta 35mm de Grueso |
| Tolerancia de Piezas | Trajeta Grafica: Hasta 335 x 140 x 58mm* Fuente de Poder, SFX SFX-L (700W 80Plus Gold SFX-L Ooptional) Ventilador del Procesador Hasta 140mm Límite de Peso de la Manija 30lbs (14kg) *Consulte una lista de Tarjetas Gráicas Compatible en HYTE.com |
| Ranuras de Expansion | 3 |
| Ranuras Internas de 3.5 | 1 |
| Ranuras Internas de 2.5 | 2 |

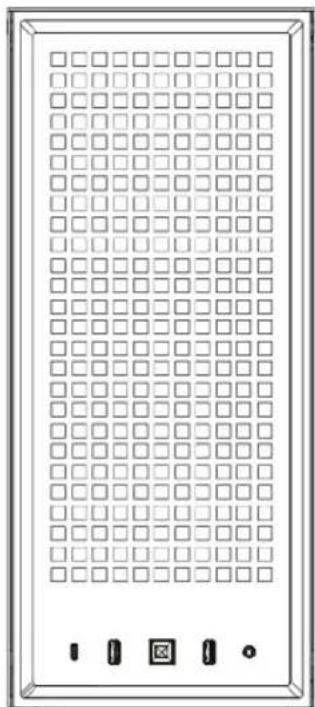

| Interfaz Frontal | USB3.2 Gen 2 Tipo-C x 1, USB 3.2 Gen 1 Tipo-A x 2, Audio/Microfono Combo x 1 |
Filtros de Polvo Frente (Malla Metal), Superior, Lados, Trasero (Magnético)
Instrucciones de Armadura
Revolt 3 está Diseñado para ser fácil de construir, pero sigue sido una caja de forma(PC), lo que significa que no todos los pasos son evidentes. Hemos incluido los pasos más importantes en este manual como una guía de inizio rápido, pero para Obtener instrucciones mas detalladas, escanee el ".cógo QR o consulte la pagsa de Revolt 3 en Hyte.com
Para Obtener instrucciones más detalladas, escanee el número QR

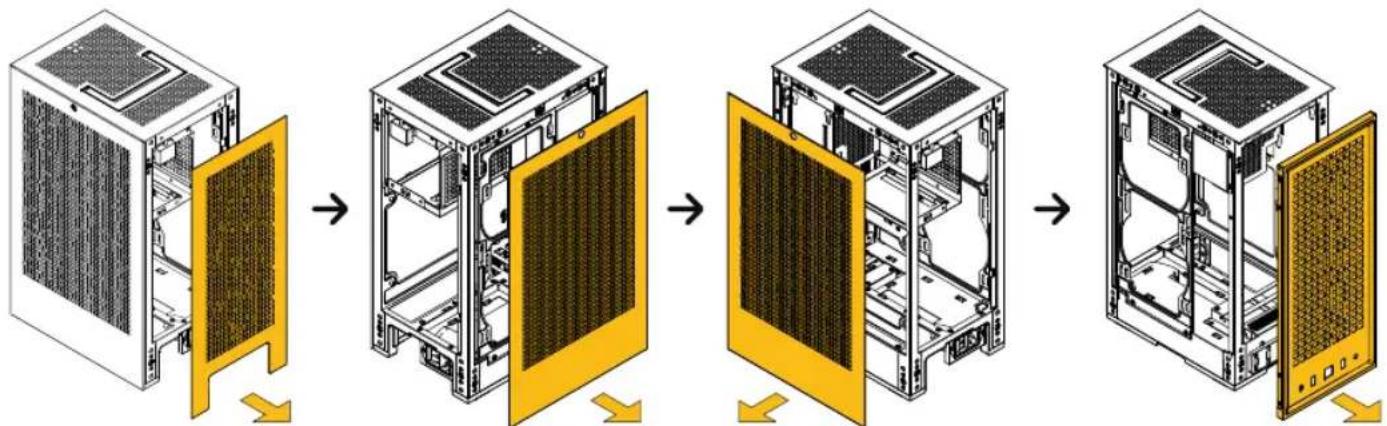

1 Retire los Paneles Laterales - Comience por quitar el panel trasero tirando de la parte baja. Todos los paneles se pueda quitar fácilmente a mano. El panel superior está asegurado con 4 tornillos.

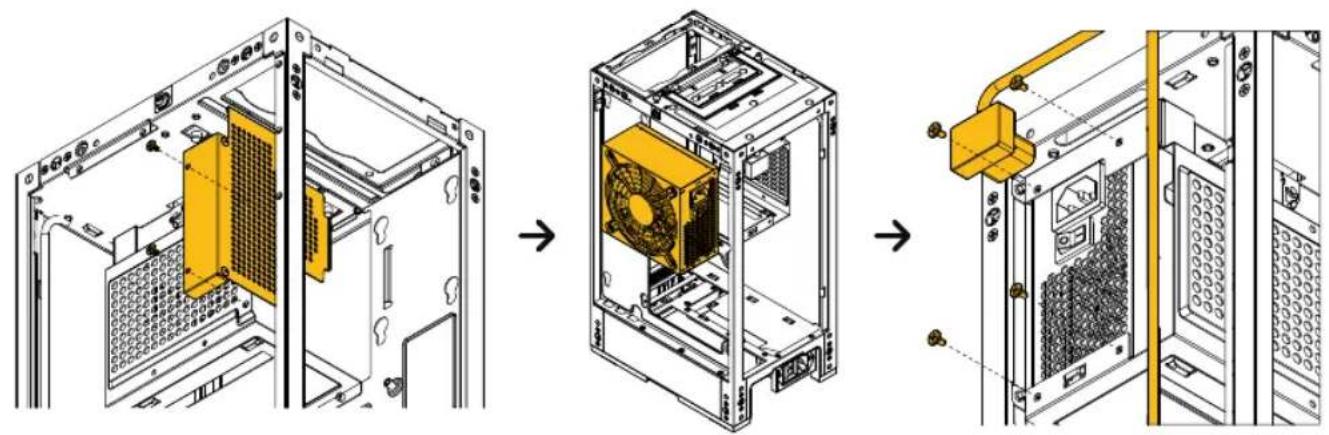

2 Instale la Fuente de Poder - Omita these ajustes si su Revolt 3 viene con la fuente de poder preinstalada.

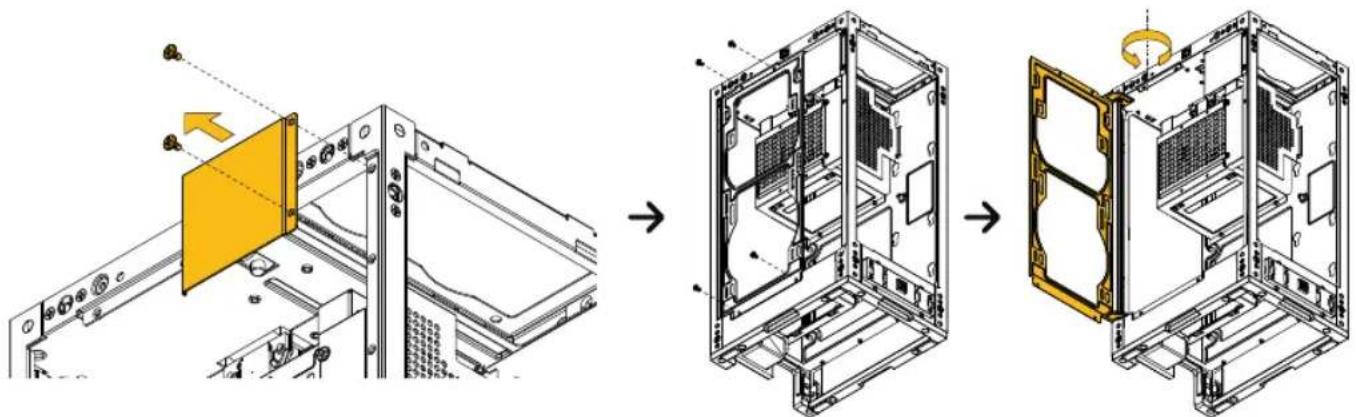

3 Retire la Cubierta del Cable de La Tarjeta Grafica y Abra La Puerta del Radiador

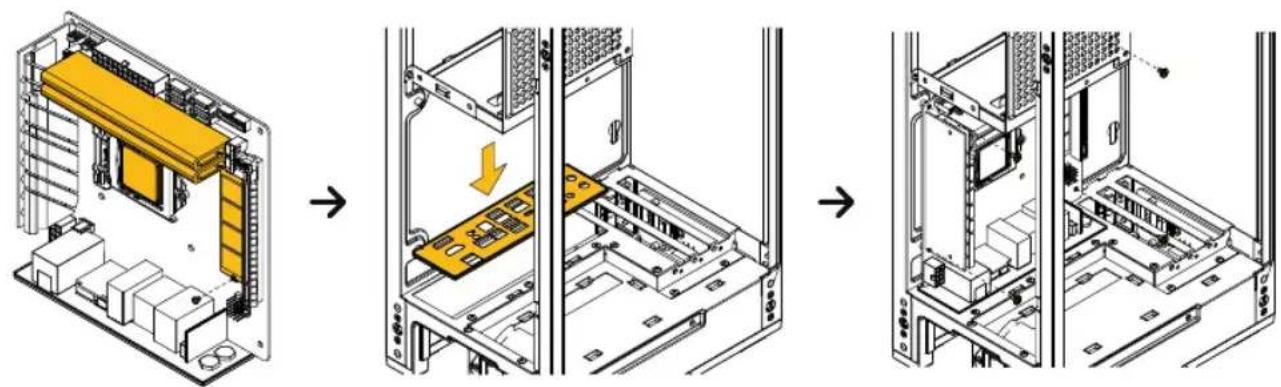

4 Ensamblar e Instalar la Placa Base - Instale el procesador, los modulus de的记忆 y M.2 antes de instalar la placa base en la caja.

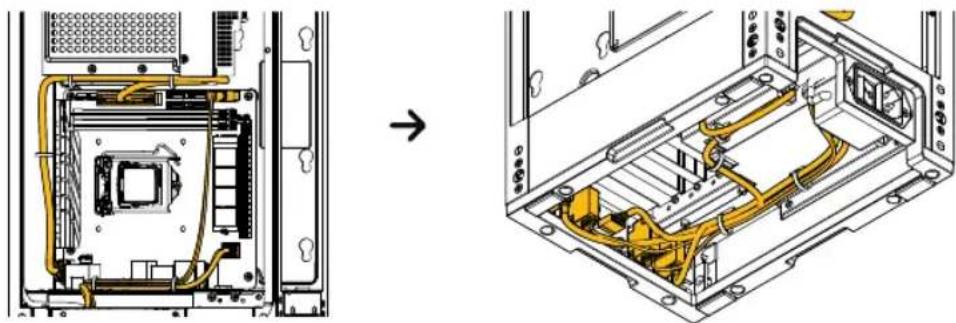

5 Placa Base con Administracion de Cables - Complear la administracion de cables tanto como sea possible antes de instalar el enfiador del procesador.
6

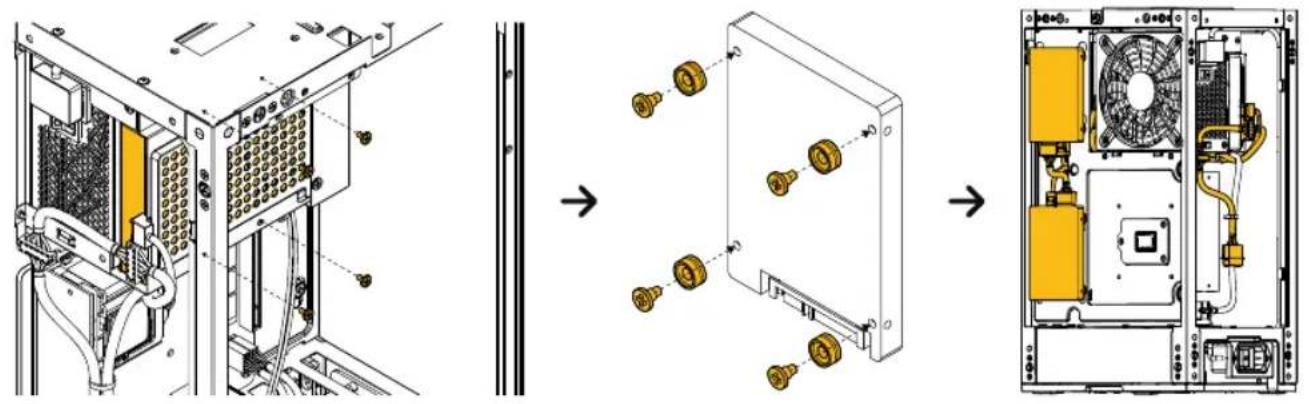

Instale los Discos Duros y Administración de Cables
7

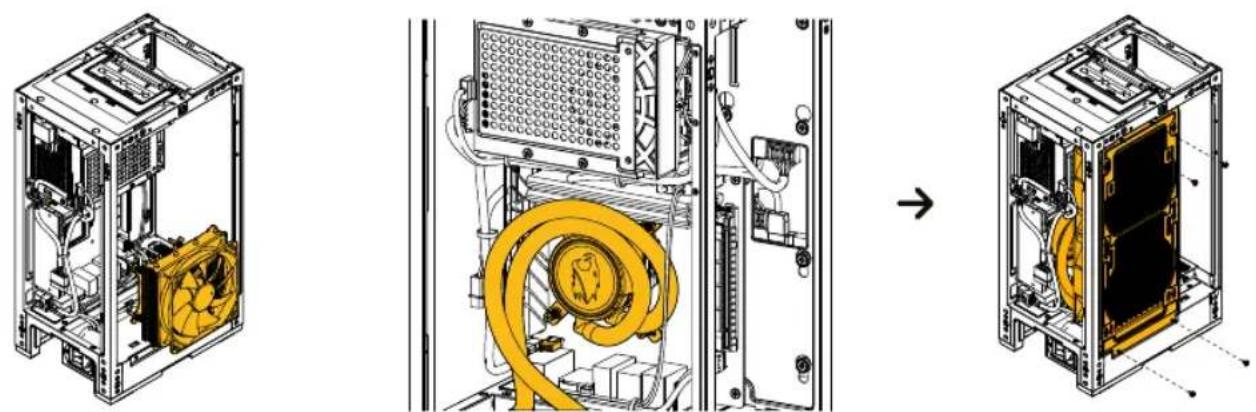

Instale el Enfriador del Procesador
8

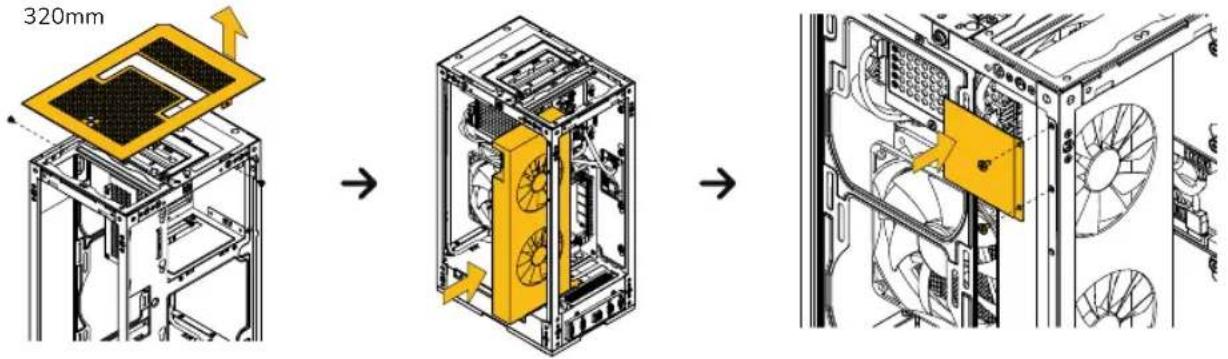

Instale la Tarjeta Gráfica - El panel superior se可以选择 quitar para tarjetas graficas extragrandes de mas de
Seguidad y Normativas
El cumplimiento se aplica a modelos con fuente de poder SFXLA-700GD-IBP preinstalada
FCC
CFR Title 47, Part 15, Subpart B. ANSI C63.4-2014.
CE
EN 55032:2015+A11:2020
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN 55035:2017+A11:2020
CTUVus
- UL 62368-1:2014
CAN/CSA-C22.2 NO.62368-1-14
CB
IEC 62368-1:2014
TUV
EN 62368-a:2014+A11
Los dispositivos dentro del estuche HYTE Revolt 3 con fuente de poder incluida cumplen con la Parte 15 de las Reglas de la FCC individualmente. El funciona bajo el law.
siguientes: (1) Este dispositivo no pueda causar
interferencias daninas y (2) este dispositivo debe
acceptarrialquier interferencia recibida, incluidas las
interferencias que能把 anuclear un funcionamento
no desrado.
Precaución: Peligro de Descarga Eléctrica
- Instale de acuerdo con todas las instrucciones de fabricacion y advertencias de seguridad. El no hacarlo pueda resultar en danos a su fuente de poder o sistemas, y pueda causar lesiones graves o la muerte.
- Hay altos voltajes en la fuente de poder. No abra la caja de la fuente de poder niinta reparar la fuente de poder; no hay componentes que couldan ser reparados por el usuario.
- Este producto está diseñado para uso en interiores únicamente.
- No utilise la fuente de poder cerca del agua o en entornos de alta temperatura o alta humedad.
- No lo instale cerca de fuentes de calor como radiadores, revillas de calefacción, estufas uthers aparatos que produzan calor.
- No inserte ningún objeto en la ventilación abierta o en el área de la rejilla del ventilador de la fuente de poder.
- No modifique los cables y/o conectores incluidos con esta fuente de poder.
- Si esta fuente de poder utilizes cables modulares, utilizes únicamente los cables suministrados por el fabricante. Es possible que algunos cables no sean compatibles y podrjan causar daños graves a su sistemas y fuente de poder.
- El conector de poder principal de 24 clavijas tiene un conector desmontable de 4 clavijas. Este conector de 4 clavijas no es un conector P4 o ATX 12V. No fuerce este cable en la toma P4 o ATX +12V de la placa base.
- El incumplimiento de las instruciones de fabricación y/o特殊情况 de estas instruciones de seguridad anular inmediamente todas las garantías.
Uración de la Garantía para Piezas
Caja de Computadora Revolt 3 - 3 años
Fuente de Poder SFXL-A700GD-IBP - 10 años
Garantía Limitada de HYTE
Este producto está cubierto por una garantía limitada, visite HYTE.com para Obtener una copia completa de la garantía,. escribe o contactenos usingo uno de los métodos a!.
continuacion.
