Type de produit	Horloge radio-pilotée avec température intérieure et extérieure
Marque	TFA
Modèle	60.4521.01
Dimensions station de base	360 x 235 x 28 (84) mm
Poids station de base	869 g
Dimensions émetteur extérieur	40 x 105 x 26 mm
Poids émetteur extérieur	41 g
Alimentation station de base	4 piles alcalines 1,5 V AA (non incluses)
Alimentation émetteur extérieur	2 piles alcalines 1,5 V AAA (non incluses)
Plage de mesure température intérieure	-10 °C à 50 °C
Plage de mesure température extérieure	-50 °C à 70 °C
Fréquence de transmission	433 MHz
Portée radio	Environ 100 mètres en champ libre
Fonctions principales	Horloge radio-pilotée DCF, température intérieure/extérieure, réveil avec snooze, affichage du jour de la semaine (6 langues), date, fuseau horaire réglable
Nombre maximum d'émetteurs	3 (canaux 1, 2, 3)
Affichage	LCD
Fixation	Sur table (support dépliable) ou mur (œillet de suspension)
Entretien et nettoyage	Chiffon doux et humide, pas de solvants ni abrasifs
Consignes de sécurité	Piles hors de portée des enfants, ne pas jeter au feu, remplacer rapidement en cas de fuite, utiliser des gants de protection
Réparabilité	Ne pas démonter ou réparer soi-même, contacter le vendeur
Élimination	Appareil et piles usagés conformément à la réglementation (WEEE)

FOIRE AUX QUESTIONS - 60.4521.01 TFA

Comment régler l'heure manuellement si le signal DCF n'est pas reçu ?

Maintenez la touche SET enfoncée pendant 3 secondes. Utilisez les touches UP/DOWN pour régler le fuseau horaire, la langue, la date et l'heure. Appuyez sur SET pour confirmer chaque réglage. L'appareil quitte le mode après 15 secondes d'inactivité.

Comment activer ou désactiver l'alarme ?

Appuyez sur la touche ALARM pour entrer en mode alarme. Appuyez sur UP pour activer/désactiver l'alarme. Le symbole de réveil apparaît ou disparaît sur l'écran.

Que faire si l'émetteur extérieur n'affiche rien ?

Vérifiez la polarité des piles et remplacez-les si nécessaire. Assurez-vous que l'interrupteur de canal est sur la position souhaitée. La LED de signalisation doit clignoter brièvement lors de l'insertion des piles.

Comment ajouter un deuxième ou troisième émetteur extérieur ?

Sélectionnez un canal différent (1, 2 ou 3) sur l'émetteur à l'aide de l'interrupteur. Insérez les piles. La station de base reconnaît automatiquement le nouvel émetteur. Utilisez la touche CHANNEL pour basculer entre les canaux.

Pourquoi la température extérieure affiche-t-elle ' - - - ' ?

Cela signifie que la station de base ne reçoit pas le signal de l'émetteur. Vérifiez les piles de l'émetteur et sa portée. Appuyez sur CHANNEL pendant 3 secondes pour lancer une recherche manuelle.

Comment changer les piles de la station de base ou de l'émetteur ?

Ouvrez le compartiment à piles, insérez de nouvelles piles alcalines en respectant la polarité. Après remplacement, rétablissez la liaison en appuyant sur CHANNEL (pour l'émetteur) ou en effectuant une réinitialisation.

Quelle est la portée de la transmission entre la station et l'émetteur ?

La portée maximale est d'environ 100 mètres en champ libre. Les murs épais ou les structures métalliques peuvent réduire la portée.

Comment effectuer une réinitialisation d'usine ?

Utilisez un objet pointu pour appuyer sur le bouton RESET situé dans le compartiment à piles de la station de base. Cela réinitialise tous les réglages.

L'horloge ne reçoit pas le signal DCF, que faire ?

Assurez-vous que la réception DCF est activée (RCC ON en mode réglage). Placez l'appareil près d'une fenêtre, évitez les interférences électriques. Vous pouvez également lancer une réception manuelle en maintenant DOWN/RCC enfoncé pendant 3 secondes.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et humide. N'utilisez pas de solvants, d'abrasifs ou de produits chimiques. Évitez de faire pénétrer de l'humidité dans l'appareil.

MODE D'EMPLOI 60.4521.01 TFA

Nous vous remercions d'avoir choisi l'apparell de la société TFA.

Avant d'utiliser votre appareli

• Veuillez lire attentivement le mode d'emploi.
- Le mode d'emploi est joint à l'apparell ou peut être téléchargé à l'adresse suivante www.tfa-dostmann.de/en/service/downloads/instruction-manuals
- N'utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi.
- En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non-conforme.
- Suivez bien toutes les consignes de sécurité !
- Conservez solgneusement le mode d'emploi !

①

Horloge radio-pilotée avec température extérieure et intérieure

1. Contenu de la livraison

• Horloge radio-pilotée

• Émetteur extérieur (30.3248.02)

- Mode d'emploi

2. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil

• Horloge radio-pilotée de grande précision
• Température extérieure sans fil (433 MHz), rayon d'action de max. 100 mètres (champ libre)
- Peut être complété de jusqu'à 3 émetteurs au maximum (également pour le contrôle de la température dans les espaces
éloignés, par exemple dans les chambres d'enfants ou les caves à vinj
• Température ambiante
- Réveil avec fonction « snoaze »
- Jour de la semaine affiché en toutes lettres en 6 langues et date
• Option de réglage manuel et fuseau horaire
• Idéal pour la maison, le bureau, le hall d'entrée, la salle d'attente, la réception ou bien encore comme cadeau.
- Peut être posée sur une surface plane ou fixée au mur

3. Consignes de sécurité

• Le produit est destiné uniquement à l'utilisation décrite ci-dessus.
  • N'utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi.

AVERTISSEMENT

• Opérez vos appareils et les piles hors de la portée des enfants.
- Les petites pièces peuvent être avalées par les enfants (moins de trois ans).
- Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si vous craignez qu'une pile alt pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez immédiatement un médecin d'urgence.
- Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion !
- Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. Velliez à la bonne polarité des piles, N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents. Retirez les piles si vous n'utilisez pas votre appareil pendant une durée prolongée. Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection !

Horloge radio-pilotée avec température extérieure et intérieure

ATTENTION

• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.
• Évitez d'exposer l'appareil à des températures extrêmes, à des vibrations ou à des chocs.
  • Pour le nettoyage de votre appareil, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs !
  • La station de base ne peut être utilisée qu'à l'intérieur. Protégez l'appareil contre l'humidité I
  • L'émetteur résiste aux éclaboussures d'eau mais il n'est pas étanche.

4. Composants

Horloge radio-pilotée (station de base)

A : Affichage LCD (Fig. 1) :

A1: Hprloge A2: Symbole de répétition « snooze »
A3 : Symbole de réveil A4 : Symbole de réception DCF
A 5 : Symbole de pile faible pour la station de base A 6 : Symbole de l'heure d'été
A 7 : Température extérieure A 8 : Symbole de changement de canal
A 9 : Numéro de canal et symbole de réception A 10 : Symbole de pile faible pour l'émetteur
A 11 : Jour de la semaine A 12 : Date
A 13 : Température amblante

B : Touches (Fig. 2) :

B 1 : Touche SET B 2 : Touche ALARM
B 3 : Touche UP B 4 : Touche DOWN/RCC
B 5 : Touche CHANNEL B 6 : Bouton RESET

C : Boîtier (Fig. 2) :

C1: Œillet de suspension

C 3 : Compartiment à piles

D : Émetteur extérieur (Fig. 3) :

D 1 : Affichage transfert LED
D 3 : Affichage de la température extérieure
D 5 : Symbole de pile faible pour l'émetteur
D 7 : Interrupteur canal 1,2,3

C 2 : Support (dépliable)

D 2 : Symbole de réception
D 4: Numéro de canal
D6: (Eillet de suspension
D 8 : Compartiment à piles

F

Horloge radio-pilotée avec température extérieure et intérieure

F

5. Mise en service

5.1 Insertion des piles

• Retirez le film de protection de l'affichage.
• Ouvrez le compartiment à piles de la station de base et insérez quatre piles neuves de type 1,5 V AA en respectant la polarité +/-
• Un signal sonore se fait entendre et tous les segments LCD s'allument brièvement. Refermez le couvercle.
• Ouvrez le compartiment à piles de l'émetteur et Insérez deux nouvelles piles de type 1,5 V AAA en respectant la polarité +/-. L'interrunteur est réplé sur la canal 1
• La lampe de signalisation s'allume brièvement. La température extérieure sera affichée. Refermez le couvercle.

5.2 Réception des valeurs extérieures

• La station de base cherche la température extérieure et le symbole de réception clignote.
• Si la température extérieure n'est pas reçue, « - , » apparaît en continu sur l'écran. Contrôlez les piles et effectuez une nouvelle tentative.
• Vous pouvez activer manuellement la réception ultérieurement (par exemple en cas de perte de l'émetteur ou de remplacement des piles). Appuyez sur la touche CHANNEL de la station de base pendant trois secondes. L'ématteur enregistré (canal) est affacé et « - » apparaît sur l'écran.

5.3 Réception de l'heure radio

• L'horloge cherche le signal radio et le symbole de réception DCF cilgnote. En cas de réception correcte après quelques minutes, l'heure radio et le symbole de réception DCF apparaissent en continu sur l'écran. Pendant l'heure d'été, « DST » apparaît sur l'écran.
• S'il n'y a pas de réception, vous pouvez également activer manuellement la réception. Maintenez la touche DOWN/RCC appuyée pendant trois secondes.
  • Le symbole de réception DCF clignate.
• Interrompez la tentative de réception en maintenant encore une fois la touche DOWN/RCC appuyée pour trois secondes. Le symbole de réception DCF disparaît.
• La réception du signal DCF a lieu une fois par heure à 1:00, 2:00, 3:00, 4:00 à 5:00 heures du matin.

• Il y a 3 états de réception différents

clignote – Réception en cours

reste en arrêt – Réception a abouti

disparaît – Pas de réception

- Si votre horloge radio-pilotée ne peut pas recevoir le signal DCF (par exemple en cas de perturbations, d'une distance de transmission excessive etc.), vous pouvez régler l'horaire manuellement.

Horloge radio-pilotée avec température extérieure et intérieure

F

5.4 Consignes pour la réception de l'heure radio

- La transmission de l'heure radio s'effectue via une horloge atomique près de Francfort-sur-le-Main, avec un signal DCF-77 (77,5 kHz) d'une portée d'environ 1 500 km. Votre horloge radio-pilotée reçoit le signal, le convertit et affiche l'heure précise. Le passage de l'heure d'bluer à l'heure d'été et vice-versa s'effectue également automatiquement.

- La nuit, les perturbations s'affaiblissent en règle générale. Une seule réception par jour suffit pour maintenir d'éventuels écarls en dessous d'1 saconde. Dans les cas extrêmes, nous vous conseillons de placer l'appareil près d'une fenêtre.

6. Utilisation

6.1 Réglages manuels

• Maintenez la touche SET appuyée pendant trois secondes pour accéder au mode de réglage.
• La première valeur réglable clignote sur l'écran.
• Utilisez la touche UP ou DOWN pour effectuer le réglage souhaité.
• Appuyez sur la touche SET pour confirmer le réglage et passer à la valeur suivante.
  • L'ordre est le suivant :

- Fuseau horaire -12/+12 (par défaut : ZONE 00)

• Réglage de la langue des jours de la semaine (par défaut : GERMAN)
  -Année,mois,jour
• Heures, minutes
• Réception de l'heure radio DCF on/off (par défaut : RCC ON)

- Maintenez la touche UP ou DOWN appuyée au cours d'un mode de réglage pour parvenir à l'affichage rapide. L'appareil quitte automatiquement le mode de réglage si aucune touche n'est pressée pendant 15 secondes.

6.1.1 Réglage du fuseau horaire

• En mode de réglage, vous pouvez régler la correction du fuseau horaire.
• Vous avez la possibilité d'utiliser un autre fuseau horaire si votre horloge radio-pilotée peut recevoir le signal DCF mais l'heure de votre fuseau horaire est différente de l'heure DCF (par exemple : +1 = une heure plus tard).

6.1.2 Réglage de la langue pour le jour de la semaine

- Langues au choix pour les jours de la semaine : Allemand (GERMAN), Français (FRENCH), Espagnol (SPANISH), Italien (ITALIAN), Danois (DANISH), Néerlandais (DUTCH), Suédols (SWEDISH) et Anglais (ENGLISH).

6.1.3 Réception DCF

• Par défaut, la réception DCF est activée (RCC ON) et après une réception réussie du signal DCF, aucun réglage manuel n'est nécessaire.
• Si la réception est désactivée (RCC OFF), l'heure et la date doivent être réglées manuellement.

• Lorsque la réception du signal DCF est activée et a abouti, l'heure ajustée manuellement sera remplacée par l'heure radio.

Horloge radio-pilotée avec température extérieure et intérieure

F

7. Réglage du révell

• Appuyez sur la touche ALARM en mode normal pour entrer en mode d'alarme. AL et l'heure de révell réglée précédemment apparaissent sur l'écran.
• Maintenez la touche ALARM appuyée pendant trois secondes pour accéder au mode de réglage.
  • L'affichage de l'heure clignote.
  • Réglez l'heure avec la touche UP ou DOWN.
• Validez le réglage au moyen de la touche ALARM et procédez de la même manière pour le paramétrage des minutes.
• Appuyez une nouvelle fois sur la touche ALARM afin de retourner à affichage de l'heure actuelle.
  • Le réveil est activé et le symbole de réveil apparaît sur l'écran.
• Pour désactiver/activer le réveil, appuyez sur la touche UP au mode d'alarme.
  • Le symbole de réveil apparaît/disparaît sur l'écran
• Lorsque l'heure de réveil fixée est atteinte, le réveil se met à sonner (si la fonction de réveil est activée). Le symbole de réveil clignate.
• Appuyez sur une touche de votre choix (sauf sur la touche SET) pour éteindre le réveil.
• Appuyez sur la touche SET pour activer la fonction de répétition « snooze ».
  • L'alarme s'interrompt pendant 5 minutes.
• Le symbole de répétition snooze clignote sur l'écran.
• Appuyez sur une touche de votre choix pour terminer la fonction de répétition « snooze ».

8. Assemblage

• Si vous installez l'émetteur à l'extérieur, choisissez un emplacement à l'ombre et protégé de la pluie. Un ensoleillement direct fausse la mesure et une humidité continue use les composants électroniques inutilement.
• Avant l'installation finale, assurez-vous que les valeurs mesurées sont transmisas de l'émetteur au lieu d'installation souhaité à la station de base dans le salon.
• N'utilisez pas la station de base à proximité immédiate d'un chauffage, d'autres sources de chaleur ou exposé aux rayons directs du soleil.
• Évitez de la placer à proximité d'autres appareils électriques (téléviseur, ordinateur, téléphone sans fil). Si les murs sont massifs, en particulier s'ils comportent des parties métalliques, la portée d'émission (max. 100 m) peut se trouver réduite considérablement.

9. Remplacement des piles

• Dès que le symbole de la pile correspondante apparaît à l'écran, veuillez changer les piles de la station de base ou de l'émetteur.
• Attention : Il faut rétablir le contact entre l'émetteur et le récepteur après le remplacement des piles - Il faut donc toujours recommencer la mise en service des deux appareils ou bien lancer la recherche manuellement.

Horloge radio-pilotée avec température extérieure et intérieure

10. Émetteurs extérieurs supplémentaires

• Si vous désirez raccorder plusieurs émetteurs, sélectionnez un canal différent pour chaque émetteur à l'aide de l'interrupteur 1,2,3. La réception des nouveaux émetteurs est prise en compte automatiquement par la station de base.
• Les valeurs extérieures apparaissent sur l'écran de la station de base. Si vous avez plus d'un émetteur, vous pouvez passer d'un canal à l'autre (1-3) en appuyant sur la touche CHANNEL.
• Il est possible également de régler un changement de canal automatique. Après l'enregistrement du dernier émetteur, appuyez pour cela de nouveau sur la touche CHANNEL, le symbole circulaire de changement automatique de canal apparaît.
• Les émetteurs enregistrés (canaux) qui ne sont plus nécessaires, peuvent être effacés manuellement en pour cela maintenant la touche CHANNEL appuyée pendant trois secondes. - : - apparaît sur l'écran.

11. Dépannage

Problème Solution

Aucun affichage sur → Contrôlez la bonne polarité des piles
la station de base ou → Changez les piles
émetteur extérieur

Aucune réception → Activez la réception DCF en mode de réglage (RCC ON)

de DCF possible → Activez manuellement la réception

→ Attendez la réception du signal de nuit

→ Choisissez une autre position pour votre appareil

→ Règlez l'heure manuellement

Pas de réception → Aucun émetteur installé

de l'émetteur extérieur → Vérifiez les piles de l'émetteur extérieur (n'utilisez pas d'accus)

Affichage « - - - » → Démarrez la recherche de l'émetteur manuellement

→ Sélectionnez une autre position pour l'âmetteur et/ou la station de basa/modifiez la distance

Affichage incorrect sur → Changez les piles

la station de base ou → Station de base : appuyez sur le bouton RESET à l'aide d'un objet pointu

émetteur extérieur

Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous au vendeur chez qui vous l'avez acheté.

Horloge radio-pilotée avec température extérieure et intérieure

12. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés.

Les piles usagées ne doivent pas être jetées dans les détritus ménagers.

En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et piles rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale.

Les métaux lourds sont désignés comme suit :

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jelé dans les ordures ménagères. L'utilisalaur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

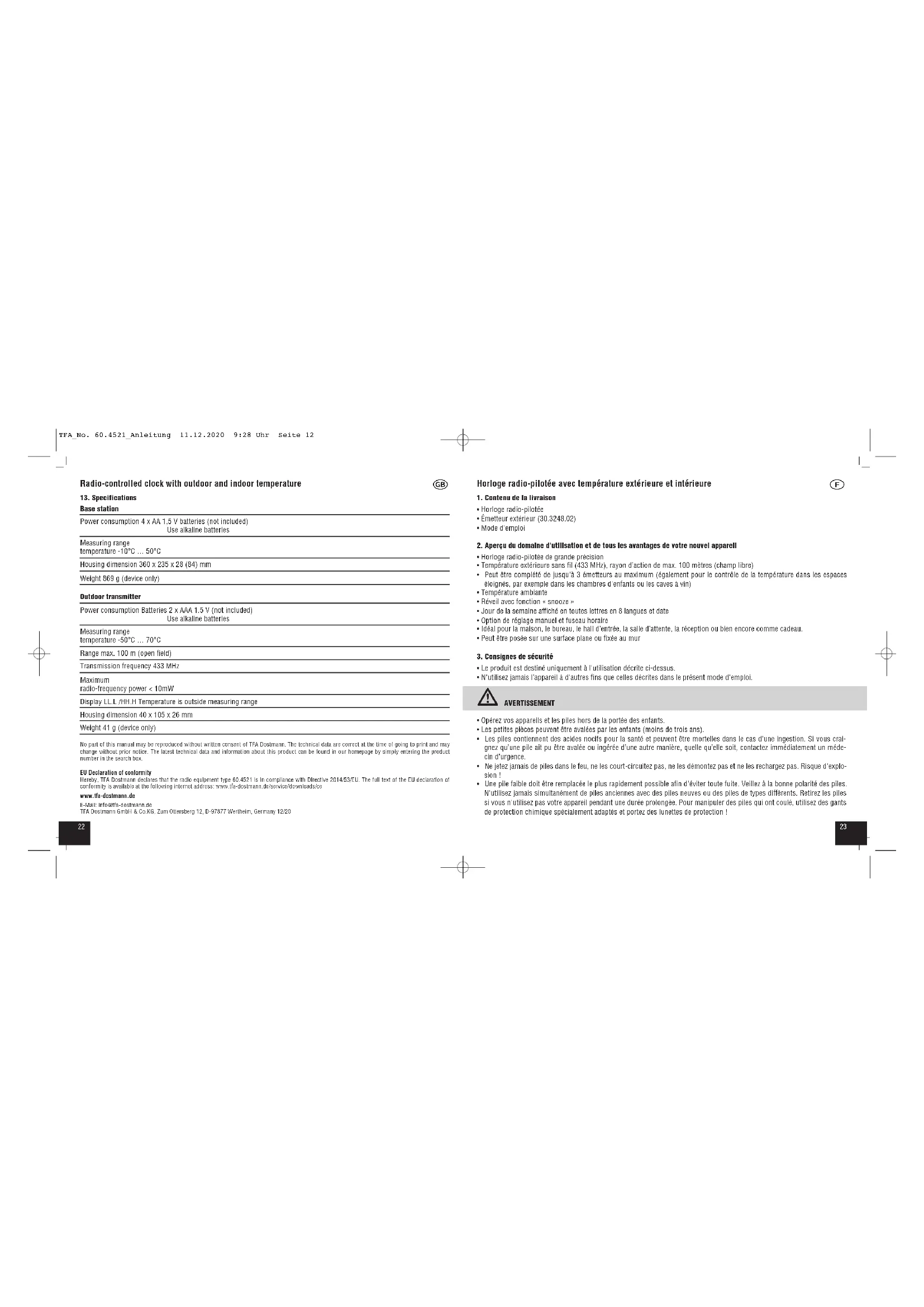

13. Caractéristiques techniques

Station de base

Utilisez des piles alcalines.

Plano de mesura

température -10 °C ... 50 °C

Dimensions du boîtier 360 x 235 (28) x 84 mm

Poids 869 g (appareil seulement)

Émetteur extérieur

Utilisez des piles alcalines.

Place de mesure

température -50°C ... 70°C

Rayon d'action env. 100 mètres (champ libre)

Fréquence de transmission 433 MHz

Horloge radio-pilotée avec température extérieure et intérieure (F)

Puisance de fréquence radio maximale transmise < 10mW

Aflicage L.L.L. /HH.H Température mesurée hors de la plage de mesure

Dimensions du boîtier 40 x 105 x 26 mm

Foids 41 g (appareil seulement)

La reproduction, même partille, du présent mode d'emploi est strictement interdite sans l'accord épiclette de TFA Dostmann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées sans avis préalable. Les dernières données techniques et les informations concernant votre produit pouvient être consultés en entrant le numéro de l'article sur notre site internet.

Déclaration de conformité UE

Le sausaigne, TFA Cosimann, déclare que l'équipement radioélectrique du type 80.4521 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse Internet suivante : www.tfa-dustmann.de/service/downloads/sce

www.lfa-dostmann.de

E-Mail: [e-mail]

5.1 Inserire le batterie

Utilizzare batterie alcaline

Campo di misura

temperatura -10 °C ... 50 °C

Dimensioni esterne 360 x 235 x 28 (84) mm

Utilizzare batterie alcaline

Campo di misura

temperatura -50°C ... 70°C

7. Ajuste de la alarma
