Tipo de producto	Reloj radio-controlado con temperatura interior y exterior
Marca	TFA
Modelo	60.4521.01
Dimensiones estación base	360 x 235 x 28 (84) mm
Peso estación base	869 g
Dimensiones transmisor exterior	40 x 105 x 26 mm
Peso transmisor exterior	41 g
Alimentación estación base	4 pilas alcalinas 1,5 V AA (no incluidas)
Alimentación transmisor exterior	2 pilas alcalinas 1,5 V AAA (no incluidas)
Rango de medición temperatura interior	-10 °C a 50 °C
Rango de medición temperatura exterior	-50 °C a 70 °C
Frecuencia de transmisión	433 MHz
Alcance radio	Aproximadamente 100 metros en campo abierto
Funciones principales	Reloj radio-controlado DCF, temperatura interior/exterior, alarma con repetición, visualización del día de la semana (6 idiomas), fecha, zona horaria ajustable
Número máximo de transmisores	3 (canales 1, 2, 3)
Pantalla	LCD
Fijación	Sobre mesa (soporte plegable) o pared (ojal de suspensión)
Mantenimiento y limpieza	Paño suave y húmedo, sin disolventes ni abrasivos
Instrucciones de seguridad	Pilas fuera del alcance de los niños, no tirar al fuego, reemplazar rápidamente en caso de fuga, usar guantes de protección
Reparabilidad	No desmontar ni reparar usted mismo, contactar al vendedor
Eliminación	Aparato y pilas usados de acuerdo con la normativa (WEEE)

Preguntas frecuentes - 60.4521.01 TFA

¿Cómo ajustar la hora manualmente si no se recibe la señal DCF?

Mantenga presionada la tecla SET durante 3 segundos. Use las teclas UP/DOWN para ajustar la zona horaria, el idioma, la fecha y la hora. Presione SET para confirmar cada ajuste. El dispositivo sale del modo después de 15 segundos de inactividad.

¿Cómo activar o desactivar la alarma?

Presione la tecla ALARM para entrar en modo alarma. Presione UP para activar/desactivar la alarma. El símbolo de alarma aparece o desaparece en la pantalla.

¿Qué hacer si el transmisor exterior no muestra nada?

Verifique la polaridad de las pilas y reemplácelas si es necesario. Asegúrese de que el interruptor de canal esté en la posición deseada. El LED de señalización debe parpadear brevemente al insertar las pilas.

¿Cómo agregar un segundo o tercer transmisor exterior?

Seleccione un canal diferente (1, 2 o 3) en el transmisor usando el interruptor. Inserte las pilas. La estación base reconoce automáticamente el nuevo transmisor. Use la tecla CHANNEL para cambiar entre canales.

¿Por qué la temperatura exterior muestra ' - - - '?

Significa que la estación base no recibe la señal del transmisor. Verifique las pilas del transmisor y su alcance. Presione CHANNEL durante 3 segundos para iniciar una búsqueda manual.

¿Cómo cambiar las pilas de la estación base o del transmisor?

Abra el compartimento de pilas, inserte pilas alcalinas nuevas respetando la polaridad. Después del reemplazo, restablezca el enlace presionando CHANNEL (para el transmisor) o realizando un reinicio.

¿Cuál es el alcance de la transmisión entre la estación y el transmisor?

El alcance máximo es de aproximadamente 100 metros en campo abierto. Las paredes gruesas o las estructuras metálicas pueden reducir el alcance.

¿Cómo realizar un restablecimiento de fábrica?

Use un objeto puntiagudo para presionar el botón RESET ubicado en el compartimento de pilas de la estación base. Esto restablece todos los ajustes.

El reloj no recibe la señal DCF, ¿qué hacer?

Asegúrese de que la recepción DCF esté activada (RCC ON en modo ajuste). Coloque el dispositivo cerca de una ventana, evite interferencias eléctricas. También puede iniciar una recepción manual manteniendo presionado DOWN/RCC durante 3 segundos.

¿Cómo limpiar el dispositivo?

Use un paño suave y húmedo. No use disolventes, abrasivos ni productos químicos. Evite que entre humedad en el dispositivo.

MANUAL DE USUARIO 60.4521.01 TFA

Instrucciones de uso

TFA

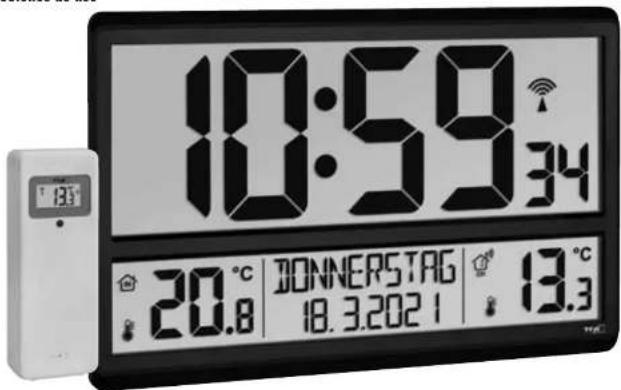

10:59 10:59 34 20.8 DONNERSTAG 18.3.2021 13.3

Instruction manuals

www.ha-dostmann.de/en/service/downloads/instruction-manuals

Kat. Nr. 60.4521.01

E Instrucciones de uso

E Instrucciones de uso

D

Muchas gracias por haber adquirido este dispositivo de TFA.

Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso.
• Las instrucciones de uso se adjuntan al dispositivo o pueden descargarse de
  www.tfa-dostmann.de/en/service/downloads/instruction-manuals
• No emplee el dispositivo de modo distinto al especificado en estas instrucciones.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, previstos legalmente debido a un uso incorrecto.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde las Instrucciones de uso en un sitio seguro.

D Bedienungsanleitung GB Instruction manual F Mode d'emploi
I Istruzioni per l'uso NL Gebruiksaanwijzing E Instrucciones de uso
Fig. 1

CZ

Reloj radiocontrolado con temperatura exterior y interior

E

1. Entrega

- Reloj radiocontrolado • Emisor exterior (30.3248.02)

- Instrucciones de uso

2. Ambito de aplicación y ventajas de su nuevo dispositivo

- Reloi radiocontrolado con alta precisión

- Temperatura exterior a través de un emisor Inalámbrico (433 MHz), con rango de hasta 100 m (campo libre) - Expandible de hasta 3 emisores, también para el control de la temperatura de habitaciones alejadas, por ejemplo, habitación de niños, bodega etc.

• Temperatura interior

- Alarma despertador con función snooze

- Dia de la semana escrito con todas las letras en 8 idiomas y fecha

- Posibilidad de ajuste manual y zona horaria

- Ideal para la casa, la oficina, sala de espera, el área de vestíbulo o recepción y como regalo

• Montaje de pared o sobremesa

3. Advertencias de seguridad

- El producto solo es adecuado para el ámbito de aplicación descrito anteriormente.

- No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

ADVERTENCIA

- Mantenga los dispositivos y las pilas fuera del alcance de los niños

- Las piezas pequeñas pueden ser tragadas por los niños (menores de tres años)

- Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si sospecha que se ha ingarido una pila o ha entrarp en el cuerpo de otro modo, busque inmediatamente avuda médica.

- No tire las pilas al fuego, no las cortocircuite, desmonte ni recarque. ¡Riesgo de explosión!

- Las pilas con un estado de carga bajo deben camblarse lo antes posible para evitar fugas. Compruebe que la polaridad sea la correcta al introducir las pilas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo. ¡Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

ATENCIÓN

- No está permitido realizar reparaciones, transformaciones o modificaciones por su cuenta en el dispositivo.

- No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.

Reloj radiocontrolado con temperatura exterior y interior

• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disolventas!
• La estación base solo es apta para el uso en lugares secos bajo techo. ¡Protegerlo de la humedad!
• El emisor esta protegido contra las salpicaduras de agua, pero no es estanco al agua.

4. Componentes

Reloj radiocontrolado (estación base)

A: Panlalla LCD (Fig. 1):

A 1: Hora A 2: Simbolo de snooze

A 3: Símbolo de la alarma A 4: Símbolo de recepción DCF

A 5: Símbolo de pila para la estación base A 6: Símbolo de horario de verano

A 7: Temperatura exterior A 8: Símbolo para el cambio de canal

A 9: Numero de canal con símbolo de recepción A 10: Simbole de pila para el emisor

A 11: Dia de la semana A 12: Fecha

A 13: Temperatura interior

B: Teclas (Fig. 2):

B 1: Tæcla SET

B 3: Tecla UP

B 5: Tecla CHANNEL

C: Cuerpo (Fig. 2):

C 1: Colgador para pared C 2: Soporte (desplegable)

C 3: Compartimento de las pilas

D: Emisor exterior (Fig. 3):

D 1: Indicador de transmisión LED

D 3: Indicación de la temperatura exterior

D 5: Símbolo de pila para el emiso

D 7: Interruptor deslizante CH 1,2,3

B 2: Tecla ALARM

B 4: Tecla DOWN/RCC

B 6: Botón RESET

5. Puesta en marcha

5.1 Introducir las pilas
- Despeque la película protectora de la pantalla.
- Abra el compartimento de las pilas de la estación base e introduzca cuatro pilas nuevas 1,5 V AA con la polaridad correcta.
- Se emite una señal acústica corta y todos los segmentos LCD se muestran brevemente. Cierre de nuevo la tapa del compartimiento.

E

Reloj radiocontrolado con temperatura exterior y interior

E

• Abra el compartimento de las pilas del amisor exterior e introduzca dos pilas nuevas 1,5 V AAA con la polaridad correcta. El interruptor deslizante está en el canal 1.
• La luz de control se ilumina brevemente. La temperatura exterior se visualiza. Cierre de nuevo la tapa del compartimiento.

5.2 Recepción de los valores exteriores

• La estación base intenta de recibir la temperatura exterior y el símbolo de recepción DCF parpadea.
• Si no se recibe la temperatura exterior, en la pantalla de la estación base aparece constantemente “- - - .”. Compruebe las pilas y inicie un nuevo intento.
• También puede iniciar la búsqueda del emisor exterior manualmente más tarde (p. ej., en caso de pérdida del emisor externo o al cambiar las pilas). Mantenga pulsada la tecla CHANNEL a la estación base durante tres segundos. Se borra el emisor (canal) registrado y en la pantalla de la estación base aparece “- - - ”

5.3 Recepción de la hora radiocontrolada

• El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea. Una vez que se ha recibido el código de horario después de algunos minutos se muestra la hora radiocontrolada y el símbolo de recepción DCF aparece constantemente en la pantalla. Durante el tiempo de verano aparece DST en la pantalla.
• Si no ha recibido ninguna señal DCF, puede comenzar la inicialización manualmente. Mantenga pulsada la lecla DOWN/RCC durante tres segundos.
• El símbolo de recepción DCF parpadea.
• Interrumpa al proceso de recapción pulsando de nuevo la lecla DOWN/RCC durante tres segundos. El símbolo de recapción DCF desaparece.
• La recepción de la señal DCF se llevará a cabo diariamente a las 1:00, 2:00, 3:00, 4:00 y 5:00 de la mañana.
• Hay 3 tipos de símbolos recibidos:

parpadea – Recepción activa

se detiene – Recepción exitosa

desanarece – Ninguna recepción

- Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej, debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente.

5.4 Indicaciones para la recepción de la hora radiocontrolada

• La transmisión de la hora se realiza por medio de un reloj atómico en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Su reloj radiocontrolado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de la hora de verano e invierno se produce automáticamente.
• Por las noches las alteraciones almostéricas sualen sar reducidas. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventana.

Reloj radiocontrolado con temperatura exterior y interior

E

6. Manejo

6.1 Ajustes manuales

• Mantenga pulsada la tecla SET durante tres segundos para acceder al modo de ajuste.
• El primer valor ajustable parpadua en la pantalla.
• Puede utilizar la tecla UP o DOWN para realizar el ajuste deseado.

• Pulse la tecla SET para confirmar el ajuste y pasar al valor siguiente.
  • La sucesión se indica como sigue:

• Zona horaria -12/+12 (nivel preseleccionado: ZONE 00)

• Idioma para el día de la semana (nivel preseleccionado: GERMAN)
• Año. mes, día
• Horas, minutos

- Recepción DCF on/off (nivel presaleccionado: RCC ON)

- Mantenga pulsada la tecla UP o DOWN en el modo de ajuste, accederá a la pasada rápida. El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 15 segundos.

6.1.1 Ajuste de la zona horaria

• En el modo de ajuste puede ajustar la corrección de la zona horaria.
• La corrección de la zona horaria es necesaria cuando se puede recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).

6.1.2 Configuración del idioma para el día de la semana

- En el modo de ajuste puede ajustar el Idioma para el día de la semana: alemán (GERMAN), francés (FRENCH), español (SPANISH), italiano (ITALIAN), danés (DANISH), holancás (DUTCH), sueco (SWEDISH) y inglés (ENGLISH).

6.1.3 Recepción de DCF

• De manera predeterminada, la recepción DCF es activada (RCC ON) y después de la recepción exitosa de la señal DCF no es necesario un ajuste manual.
• Con la recepción desactivada (RCC OFF) debe ajustar la hora y la fecha manualmente.
• Si la recepción de la señal de radio se activa y la recepción es correcta el tiempo ajustado manualmente se sobrescribe.

• Pulse la tecla ALARM en el modo normal, para acceder al modo de alarma. AL y la indicación de la última hora de la alarma ajustada se muestran en la pantalla.
• Mantenga pulsada la tecla ALARM durante tres segundos para acceder al modo de ajuste.
• La indicación de la hora parpadea en la pantalla.

- Ajuste las horas con la tecla UP o DOWN.

18

Reloj radiocontrolado con temperatura exterior y interior

E

• Confirme la entrada con la tecla ALARM y introduzca de la misma manera los minutos.
• Pulse otra vez la tecla ALARM, para volver a la hora actual.
• La función de la alarma se encuentra activada y el símbolo de la alarma aparece en la pantalla.
• Para desactivar/activar la función de la alarma. pulse la tecla UP en el modo de alarma.
• El símbolo de alarma desaparece/aparece en la pantalla.
• Con la alarma activada, el despertador comienza a sonar, cuando se ha alcanzado la hora de la alarma establecida. El símbolo de alarma parpadea.
• Pulse cualquier tecla (excepto la tecla SET) para terminar la alarma.
• Pulse la tecla SET para activar la función de snooze.
• El sonido de la alarma se interrumpe durante 5 minutos.
• El símbolo snooze parpadea
• Pulse cualquier tecla para terminar la función snooze,

8. Instalación

• Busque un lugar sombreado y protegido de la lluvia para poner el emisor en el exterior. La irradiación solar directa falsea, los valores de medicación y la humedad permanente periódica inpacasariamente los componentes electrónicos.
• Antes de la instalación definitiva, compruebe si se produce la transmisión de los valores medidos del emisor exterior en el lugar de instalación descado para la estación base en la sala habitable.
• No opere la estación base en las inmediaciones de la calefacción, de otras fuentes de calor o de la radiación solar directa.
• Evite la proximidad a otros dispositivos eléctricos (televisores, ordenadores, radioteléfonos). Con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor (max. 100 m).

9. Cambio de las pilas

• En cuanto aparezca en la pantalla el símbolo de la pila correspondiente, cambie las pilas de la estación base o del emisor.
• Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor exterior y el receptor; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de emisor exterior.

10. Emisores adicionales

• Si desea conectar varios emisores, seleccione con el interruptor deslizante 1,2,3 otro canal para cada emisor. La recepción del nuevo emisor exterior se realiza automáticamente por la estación base.
• Los valores externos se muestran en la pantalla de la estación base. Si ha conectado más de un emisor, con la tecla CHANNEL puede cambiar entre los canales (1-3).
• También puede ajustar un cambio de canal automático. Después del último emisor exterior registrado, cuando se pulsa de nuevo la tecla CHANNEL se muestra el cambio de canal automático
• Una vez registrados los emisores (canales), que no son necesarios, puede borrar manualmente manteniendo pulsada la tecla CHANNEL durante tres segundos. En la pantalla aparece - : - .

49

48

Reloj radiocontrolado con temperatura exterior y interior E
11. Averías
Problema Solución

Ninguna indicaciónde estación base o emisor exterior	→ Asegúresa que las pilas están colocadas con la polaridad correcta→ Cambiar las pilas
Ninguna recepción DCF → Activar la recepción DCF en el modo de ajuste (RCC ON)→ Comenzar la Inicialización manualmente→ Intentar la recepción de noche→ Elegir otro lugar para el dispositivo→ Ajustar la hora manualmente
Ninguna recepción → Ningún emisor exterior instaladodel emisor → Comprobar las pilas del emisor exterior (¡No utilizar baterias!)Indicación “- - - .” → Comenzar una búsqueda manual del emisor→ Elegir otro lugar para el emisor y/o la estación base/reducir la distancia
Indicación incorrecta → Cambiar las pilasen la estación base o emisor exterior	→ Estación base: Pulse el botón RESET con un objeto puntlagudo
Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diriljase al establecimiento donde adquirió el producto.

12. Eliminación

Este producto ha sido fabricado usando materiales y componentes que pueden ser reciclados y reusados.

Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica. Como consumidor, está obligado legamente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local.Las denominaciones de los metales pesados que contienen son:Cd=cadmio, Hg=mercurio, Pb=plmo.

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).No deseche esta producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

Reloj radiocontrolado con temperatura exterior y interior E
13. Datos técnicos
Estación base

Alimentación de tensión Pilas 4 x 1,5 V AA (no incluidas)Utilice pilas alcalinas

Gama de medición temperatura -10°C ... 50°C

Dimensiones de cuerpo 360 x 235 x 28 (84) mm

Peso 869 g (solo dispositivo)

Emisor exterior

Alimentación de tensión: Pilas 2 x 1,5 V AAA (no incluidas)Utilice pilas alcalinas
Gama de medición temperatura -50°C ... 70°C
Alcance	Máximo de 100 m (campo libre)
Frecuencia de transmisión	433 MHz
Potencia máxima de radiofrecuencia transmitida	< 10mW
Indicación LL.LHH.H	Temperatura está fuera del rango de medición
Dimensiones de cuerpo 40 x 105 x 26 mm
Peso 41 g (solo dispositivo)

Estas instrucciones o extractos de los mismas no pueden ser publicados sin la autorización de la TFA Oostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso. Los actualos datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA, Dostmann declara que el tipo de equipo radioeléctrico 60.4521 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/service/downloads/spe

www.tla-dosfmann.de
