| Tipo di prodotto | Orologio radiocontrollato con temperatura interna ed esterna |
| Marca | TFA |
| Modello | 60.4521.01 |
| Dimensioni stazione base | 360 x 235 x 28 (84) mm |
| Peso stazione base | 869 g |
| Dimensioni trasmettitore esterno | 40 x 105 x 26 mm |
| Peso trasmettitore esterno | 41 g |
| Alimentazione stazione base | 4 pile alcaline 1,5 V AA (non incluse) |
| Alimentazione trasmettitore esterno | 2 pile alcaline 1,5 V AAA (non incluse) |
| Intervallo di misurazione temperatura interna | -10 °C a 50 °C |
| Intervallo di misurazione temperatura esterna | -50 °C a 70 °C |
| Frequenza di trasmissione | 433 MHz |
| Portata radio | Circa 100 metri in campo libero |
| Funzioni principali | Orologio radiocontrollato DCF, temperatura interna/esterna, sveglia con snooze, visualizzazione del giorno della settimana (6 lingue), data, fuso orario regolabile |
| Numero massimo di trasmettitori | 3 (canali 1, 2, 3) |
| Display | LCD |
| Fissaggio | Su tavolo (supporto pieghevole) o muro (occhiello di sospensione) |
| Manutenzione e pulizia | Panno morbido e umido, nessun solvente o abrasivo |
| Istruzioni di sicurezza | Tenere le batterie fuori dalla portata dei bambini, non gettarle nel fuoco, sostituirle rapidamente in caso di perdite, utilizzare guanti protettivi |
| Riparabilità | Non smontare o riparare da soli, contattare il venditore |
| Smaltimento | Apparecchio e batterie usate secondo le normative (RAEE) |
Domande frequenti - 60.4521.01 TFA
Domande degli utenti su 60.4521.01 TFA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Orologio in formato PDF gratuitamente! Trova il tuo manuale 60.4521.01 - TFA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 60.4521.01 del marchio TFA.
MANUALE UTENTE 60.4521.01 TFA
Istruzioni per l'uso
Gebruiksaanwijzing
① Istruzioni per l'uso
① Istruzioni per l'uso
Vi ringraziamo per aver scelto l'apparecchio della TFA.
Prima di utilizzare l'apparecchio
- Leggete attentamente le istruzioni per l'uso.
- Le istruzioni per l'uso sono allegate all'apparecchio o possono essere scaricate da www.tfa-dostmann.de/en/service/downloads/instruction-manuals
- Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.
- Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il prodotto e di progiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.
- Prestate particolare attenzione alle misure di sicurezza!
- Conservate con cura le istruzioni per l'uso.
NL
1. La consegna include
- Orologio radiocontrollato • Trasmettifera asterno (30.3248.02)
- Istruzioni per l'uso
2. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio
• Orologio radiocontrollato della massima precisione
- Trasmissione senza fill della temperatura esterna (433 MHz). raggio d'azione max: 100 metri (campo libero)
- Espandibile fino a 3 trasmettitori, anche per il controllo della temperatura in ambienti interni, ad es. camara dei bambini, cantina, ecc.
• Temperatura Interna
• Sveplia con funzione snooze
• Giorno della settimana scritto per esteso in 8 lingue e data
- Possibilità di impostazione manuale e fuso orario
- Ideale per casa, ufficio, ingresso, sala d'attesa o come regalo
• Montaggio a muro o sistemazione su piano d'appoggio
3. Avviso di sicurezza
- Il prodotto è adatto esclusivamente agli utilizzi di cui sopra.
- Non utilizzate il prodotto in maniera diversa da quanto descritto in quasle istruzioni.
AVVERTENZA
- Tenare i dispositivi e la batterie lontano dalla portata dei bambini.
• Le piccole parti possono essere ingerite dal bambini (sotto i tre anni) - Le batterie contengono acidi nocivi per la salute. Se ingerita, le batterie possono essere mortali. Se si sospetta che una batteria sia stata ingerita o inserita nel giorno in altra maniera, consultare immediatamente un medico.
- Non gettare le batterie nel fuoco, non polarizzarie in maniera scorretta, non smontarie e non cercare di ricaricarie. Pericolo di esplosione!
- Sostituile quanto prima le batterie quasi scariche, in modo da evitare che si scarichino completamente. Inserire le batterie rispettando attentamente le polarità indicate. Non utilizzate mai contemporaneamente batterie usate e batterie nuova né batterie di tipi diversi. Rimuovere le batterie, se non si utilizza i apparecchio per un periodo prolungato. Quando si maneggiano batterie esaurite indossare sempre quanti resistenti alle sostanze chimiche e ecchiali di protezione.
ATTENZIONE
- Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo.
- Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.
- Per pullire l'apparecchio utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi.
- La stazione base è adatta solo per uso interno. Proteggere dall'umidità!
- Il trasmettore e resistente agli spruzzi d'acqua, ma non impermeabile.

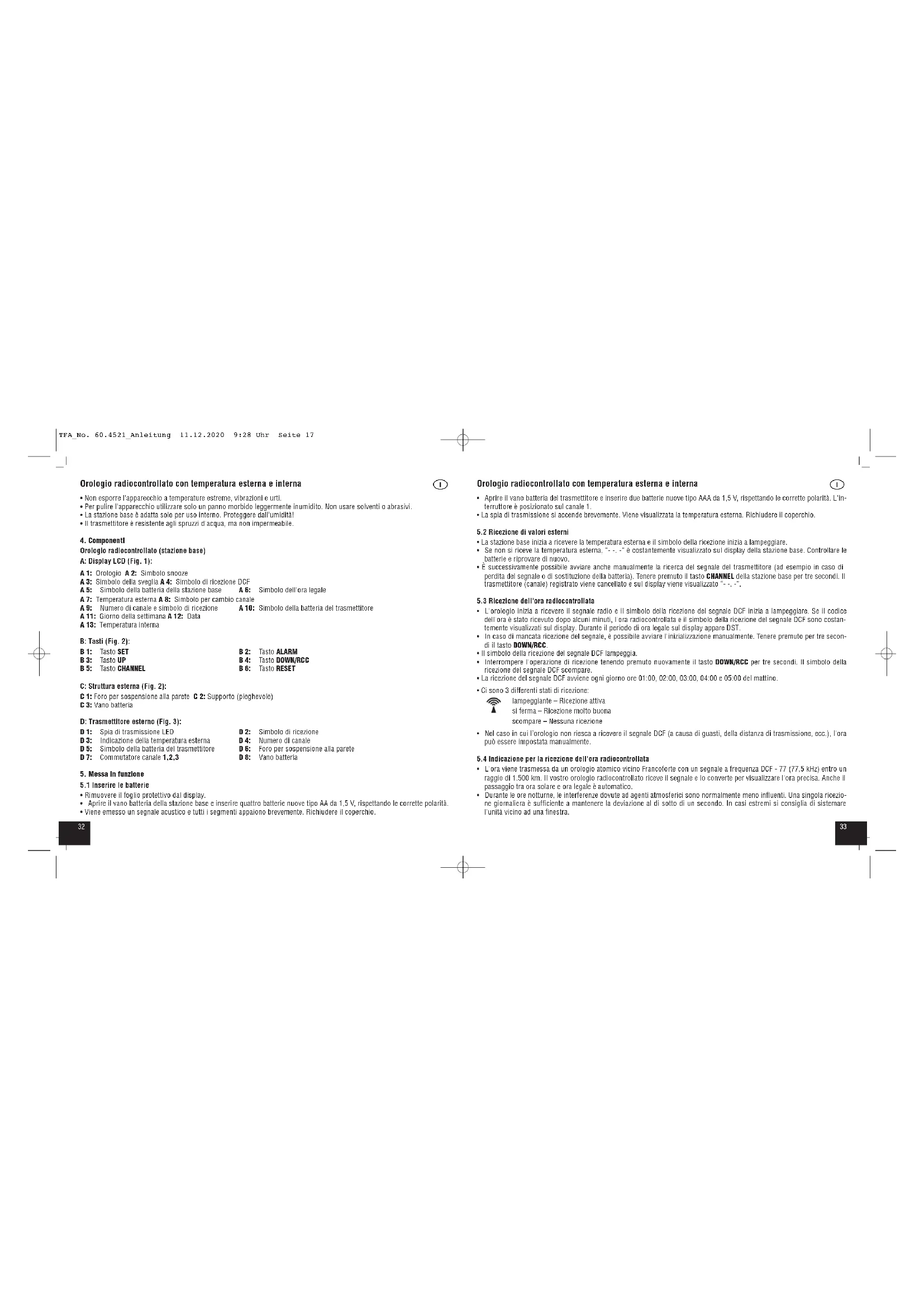

4. Componenti
Orologio radiocontrollato (stazione base)
A: Display LCD (Fig. 1):
A 1: Orologio A 2: Simbolo snooze
A 3: Simbolo della sveglia A 4: Simbolo di ricezione DCF
A 5: Simbolo della batteria della stazione base A 6: Simbolo dell'ora legale
A 7: Temperatura asterna A 8: Simbolo per cambio canale
A 9: Numero di canale e simbolo di ricezione A 10: Simbolo della batteria del trasmettitore
A 11: Giorno della settimana A 12: Data
A 13: Temperatura interna
B: Tasti (Fig. 2):
B 1: Tasto SET B 2: Tasto ALARM
B 3: Tasto UP B 4: Tasto DOWN/RCC
B 5: Tasto CHANNEL B 6: Tasto RESET
C: Struttura esterna (Fig. 2):
C 1: Foro per sospensione alla parete C 2: Supporto (pieghevole)
C 3: Vano batteria
D: Trasmettitore esterno (Fig. 3):
D 1: Spia di trasmissione LED D 2: Simbole di ricezione
D 3: Indicazione della temperatura esterna D 4: Numero di canale
D 5: Simbolo della batteria del trasmettitore D 6: Foro per sospensione alla parete
D 7: Commutatore canale 1,2,3 D 8: Vano batteria
5. Messa in funzione
• Rimuovere il foglio protettivo dal display.
- Aprire il vano batteria della stazione base e inserire quattro batterie nuove tipo AA da 1,5 V, rispettando le corrette polarità.
• Viane emesso un segnale acustico e tutti i segmenti appaiono brevementa. Richiudere il coparchio.
①
Orologio radiocontrollato con temperatura esterna e interna
①
- Aprira il vano batteria del trasmettitore e inserire due batterie nuova tipo AAA da 1,5 V, rispettando la correlle polarità. L'interruttore è posizionato sul canale 1.
- La spla di trasmissione si accende brevemente. Viene visualizzata la temperatura esterna. Richiudere il coperchio.
5.2 Ricezione di valori esterni
- La slazione base inizia a ricevere la temperatura eslerna e il simbolo della ricezione inizia a lampeggiare.
- Se non si riceve la temperatura esterna, “--,” è costantemente visualizzato sul display della stazione base. Controllare le batterie e ricorovare di nuovo.
- È successivamente possibile avviare anche manualmente la ricerca del segnale del trasmettitore (ad esempio in caso di perdita del segnale o di sostituzione della batteria). Tenere premuto il lavoro CHANNEL della stazione base per tre secondi. Il trasmettitore (canale) registrato viene cancellato e sul display viene visualizzato “---”.
5.3 Ricezione dell'ora radiocontrollata
- L'orologio Inizia a ricevere il segnale radio e il simbolo della ricezione del segnale DCF inizia a lampeggiare. Se il codice dell'ora è stato ricevuto dopo alcuni minuti, l'ora radiocontrollata e il simbolo della ricezione del segnale DCF sono costantemente visualizzati sul display. Durante il periodo di ora legale sul display appare DST.
- In caso di mancata ricezione del segnale, è possibile avviare l'inizializzazione manualmente. Tenere premuto per tre secondi il tasto DOWN/RCC.
- Il simbolo della ricezione del segnale DCF lampeggia,
- Interrompera l'operazione di ricezione tenendo premuto nuovamente il tasto DOWN/RCC per tra saccendi. Il simbolo della ricezione del segnale DCF scompare.
- La ricezione del segnale DCF avviene ogni giorno ore 01:00. 02:00, 03:00, 04:00 e 05:00 del mattino.
• Ci sono 3 differenti stati di ricazione;
lampaggiante – Ricezione attiva
si ferma - Ricezione molto buona.
- Nessuna ricezione
- Nel caso in cui l'orologio non riesca a ricevere il segnale DCF (a causa di guasti, della distanza di trasmissione, ecc.), l'ora può essere impostata manualmente.
5.4 Indicazione per la ricezione dell'ora radiocontrollata
- L'ora viene trasmessa da un orologio atomico vicino Francoforte con un segnale a frequenza DCF - 77 (77,5 kHz) entro un raggio di 1.500 km. Il vostro orologio radiocontrollato riceve il segnale e lo converte per visualizzare l'ora precisa. Anche il passaggio tra ora solare e ora legale è automatico.
- Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti. Una singola ricezione giornaliera è sufficiente a mantenere la deviazione al di sotto di un secondo. In casi estremi si consiglia di sistemare l'unità vicino ad una finestra.
3
6.1 Impostazioni manuali
- Tenere premuto il tasto SET per tre secondi per passare alla modalità di impostazione.
- Il primo valore regolabile lampaggia sul display.
- Utilizzare il tasto UP o DOWN per effettuare l'impostazione desiderata.
- Premere il tasto SET per confermare l'impostazione e passare al valore successivo.
• L'ordine è il seguente:
- Fusco orario -12/+12 (predefinito: ZONE 00)
- Lingua nella quale verrà indicato il giorno della settimana (predefinito: GERMAN)
- Anno. mese, data
- Ore, minuti
- Ricezione del segnale radio DCF on/off (predefinito: RCC ON)
- Tenere premuto il tasto UP e DOWN in modalità impostazione per procedere valcemente. L'apparezchio asce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 15 secondi.
6.1.1 Imposlazione del fuso orario
- In modalità di impostazione è possibile effettuare la correzione del fuso orario.
- La correzione del fuso orario è attiva dove è possibile ricevere il segnale DCF ma il fuso orario differisce da quello tedesco (ad esempio, +1 = un'ora dopo).
6.1.2 Impostazione della lingua per il giorno della settimana
- In modalità impostazione è possibile impostare la lingua per il giorno della settimana: Tedesca (GERMAN), Francese (FRENCH), Spagnolo (SPANISH), Italiano (ITALIAN), Danesa (DANISH), Olandese (DUTCH), Svedese (SWEDISH) e Inglese (ENGLISH).
6.1.3 Ricezione DCF
- La ricazione DCF è attiva per impostazione predefinita (RCC ON). Dopo l'avvenuta ricazione del segnale DCF non è necessaria alcuna regolazione manuale.
- Se la ricezione del segnale radio è disattivata (RCC OFF) è necessario impostare l'ora e la data manualmente.
- Se il segnale DCF è attivato, in caso di corretta ricezione del segnale DCF, l'ora impostata in modo manuale viene sostituita
7. Impostazione della sveglia
- Premere il tasto ALARM in modalità normale per attivare la modalità di alarme. AL e l'ultima ora della sveglia impostata vengono visualizzati sul display.
- Tenere premuto il tasto ALARM per tre secondi per passare alla modalità di impostazione.
• L'indicazione dell'ora lampeggia.
Orologio radiocontrollato con temperatura esterna e interna
①
- Impostare le ore con il tasto UP o DOWN.
- Confermare con il tasto ALARM e inserire i minuti procedendo nello stesso modo.
- Premere nuovamente il tasto ALARM per ritornare alla visualizzazione dell'ora attuale.
- La funzione sveglia è attivata e sul display appare il simbolo della sveglia.
- Per disattivare/attivare la funzione sveglià premere il tasto UP in modalità di allarme.
- Sul display scompare/appare il simbolo della sveglia.
- All attivazione dell allarme, quando l'orario di allarme inserito viene raggiunto, la sveglia comincia a suonare. Il simbolo della sveglia lampeggia.
- Premere un tasto a piacere (ad eccezione il tasto SET) per arrestare l'allarme.
- Per attivare la funzione snooze, premere il tasto SET.
• Il suono della sveglia verrà interrotto per 5 minuti.
• Il simbolo snooze lampeccia - Premore un tasto a piacere per arrestare la funzione snooze.
8. Montaggio
- Sa volete utilizzare il trasmattitore all'aperto, cercare un luogo ombreggiato e al riparo dalla pioggia per il trasmettitore. La luce diretta del sole falsifica la misurazione e l'umidità costante sforza inutilmente le componenti elettroniche.
- Prima dell'installazione finale, verificare se il trasferimento del valori di misura alla stazione base nella zona giorno da parte del trasmettitore situato nel luogo cui esso è destinato ha luogo correttamente.
- Evitare di mettere in funzione la stazione base in prossimità di riscaldamento, altre fonti di calore o la luce diretta del sole.
- Evitare l'installazione in prossimità di altri apparecchi elettrici (televisori, computer, cellulari). In caso di pareti spesse, in particolare con parti metalliche, il raggio d'azione del trasmettilore (max. 100 m) potrà ridursi notevolmente.
9. Sostituzione delle batterie
- Cambiare le batterie della stazione base o del trasmettitore, se il simbolo della batteria corrispondente appare sul display. - Attenzione: dopo aver sostituito le batterie è necessario ristabilire il contatto tra il trasmettitore e la stazione base, pertanto riavviate i dispositivi secondo le istruzioni oppure avviate manualmente la ricerca del trasmettitore.
10. Trasmettitori esterni addizionali
- Se si desidera collegare più trasmettitori, scegliere con il commutatore 1,2,3 un diverso canale per ciascun trasmettitore. La ricezione del nuovo trasmettitore viene fatto automaticamente dalla stazione base.
- I valori esterni vengono visualizzati nella stazione base. Se si dispone di più di un trasmettitore collegato, è possibile passare da un canale all'altro con il tasto CHANNEL (1-3).
- E possibile impostare anche un cambio canale automatico. Dopo l'ultimo trasmattitore registrato, alla ripetuta pressione del tasto CHANNEL, viene visualizzato il simbolo del cerchio C° per il cambio automatica di canale.
- Una volta registrato, è possibile eliminare manualmente il trasmettitore (canali) che non è più necessario tenendo premuto il tasto CHANNEL per tre secondi. Sul display appare --.
Orologio radiocontrollato con temperatura esterna e interna
①
11. Guasti
Problema Risoluzione del problema
Nessuna indicazione → Inserire la batterie rispettando la corrette polarità
sul display della stazione → Sostituire le batterie
Nessuna ricezione → Attivare la ricezione DCF nella modalità impostazione (RCC ON)
del segnale DCF → Avviare l'inizializzazione manualmente
→ Attendere il tentativo notturno di ricezione
→ Cercare nuove posizioni per il dispositivo
→ Impostare manualmente l'ora
Nessuna ricezione → Nessun trasmettitore installato
del trasmettitore → Controllare le batterie del trasmettitore (non utilizzare le batterie ricaricabili)
Indicazione "--,-" → Avvare l'inizializzazione del trasmettore manuale:
→ Cercare nuove posizioni per il trasmettitore e/o la stazione base/diminuire la distanza.
Visualizzazione errata sul → Sostituire le batterie
display della stazione base → Stazione base: Premere con un oggetto appunto il tasto RESET
o trasmettitore
Qualora il vostro apparecchio continui a non funzionare nonostante queste procedure, rivolgetevi al rivenditore presso il quale
lo avete acquis
12. Smaltimento
Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.
È assolutamente vietato gettate le batterie tra i rifiuti domestici.
In qualità di consumatori, siete tenuti per legge a consegnare le batterie usale al negoziante o ad altri enti prepo-
sti al niciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico.
La sigla dai matalli pesanti contenuti sono:
Cd=cadmio, Hg=mercurio, Pb=piombo
Orologio radiocontrollato con temperatura esterna e interna
①
13. Dati tecnici
Stazione base
Alimentazione 4 batterie AA da 1,5 V (non incluse)
Peso 869 g (solo apparecchio)
Trasmettitore esterno
Alimentazione Batterie 2 x AAA da 1,5 V (non Incluse)
Raggio d'azione ca. 100 metri al massimo
Frenenza di trasmissione 433 MHz
Massima potenza a
radiofrequenza trasmessa < 10mW
Indicazione LL.L/HH.H Temperatura fuori dal campo di misura
Dimensioni esterne 40 x 105 x 26 mm
Peso 41 g (solo apparecchio)
È vietla la pubblicazione delle presenti istruzioni u di parti di esse senza una precedente autorizzazione della TFA Costmann. I dai tecnici corrispondono allo stato dei prodotto al momento della stampa e possono cambiare senza presovizio. È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostro sito.
Dichiarazione di conformità UE
Il fabbricante, TFA, Dostmann, dichiara che il tipo di apparecchiatura radio 60.1921 è conforme alla direttiva 2014/SS/UE. Il testo completo della dichiara
Vione di commerciale di e responsabile
