ATT2100HWS - Système hifi Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Atténuateur pour systèmes de sonorisation Public Address (ligne 100 V)
Marque	Monacor
Modèle	ATT2100HWS
Catégorie	Système hifi (utilisation en sonorisation)
Puissance nominale	100 W
Bande passante	50 - 18000 Hz
Température de fonctionnement	0 – 40 °C
Dimensions (L × H × P)	85 × 85 × 50 mm
Profondeur de montage	42 mm
Utilisation prévue	Intérieur uniquement
Protection	Contre les éclaboussures et l'humidité élevée
Installation	Dans une prise encastrée ou en saillie (type ATT-200 MONACOR)
Schémas de câblage	Avec ou sans ligne de priorité (relais A)
Matériau	Boîtier en plastique ou métal (non spécifié)
Nettoyage	Chiffon sec et doux, pas de produits chimiques ni d'eau
Sécurité	Tension 100 V en service ; installation par technicien qualifié uniquement
Garantie	Garantie caduque en cas d'usage non conforme ou de surcharge
Élimination	Recycler en fin de vie via une installation agréée

FOIRE AUX QUESTIONS - ATT2100HWS Monacor

Quel est le rôle de l'atténuateur ATT2100HWS ?

Il permet de réduire le niveau sonore d'un haut-parleur dans un système Public Address utilisant une ligne 100 V. Il est conçu pour être installé dans une prise encastrée ou en saillie.

Quelle est la puissance maximale supportée par l'ATT2100HWS ?

La puissance nominale est de 100 W. Ne pas dépasser cette valeur pour éviter d'endommager l'atténuateur ou l'amplificateur.

Peut-on utiliser l'atténuateur avec une ligne de priorité ?

Oui, dans une installation avec ligne de priorité, vous devez utiliser le schéma 2 du manuel. Cela permet d'entendre des annonces même si l'atténuateur est au minimum grâce au relais A.

Quelles sont les dimensions de l'ATT2100HWS ?

Les dimensions sont 85 × 85 × 50 mm, avec une profondeur de montage de 42 mm.

Comment brancher l'atténuateur dans une installation sans priorité ?

Suivez le schéma 1 du manuel. Éteignez l'installation avant tout branchement et respectez la polarité des fils.

L'atténuateur peut-il être utilisé en extérieur ?

Non, il est destiné à une utilisation en intérieur uniquement. Il doit être protégé des éclaboussures, de l'humidité élevée et de la chaleur.

Comment entretenir l'atténuateur ?

Utilisez un chiffon sec et doux pour le nettoyage. N'utilisez jamais de produits chimiques ou d'eau.

Quelle est la bande passante de l'ATT2100HWS ?

La bande passante est de 50 Hz à 18 000 Hz, adaptée à la reproduction de la parole et de la musique.

Que faire en cas de dysfonctionnement de l'atténuateur ?

Vérifiez les branchements et la puissance appliquée. Si le problème persiste, faites appel à un technicien qualifié. Ne pas ouvrir l'appareil.

L'atténuateur est-il garanti ?

Oui, mais la garantie devient caduque en cas d'utilisation non conforme, de branchement incorrect ou de surcharge.

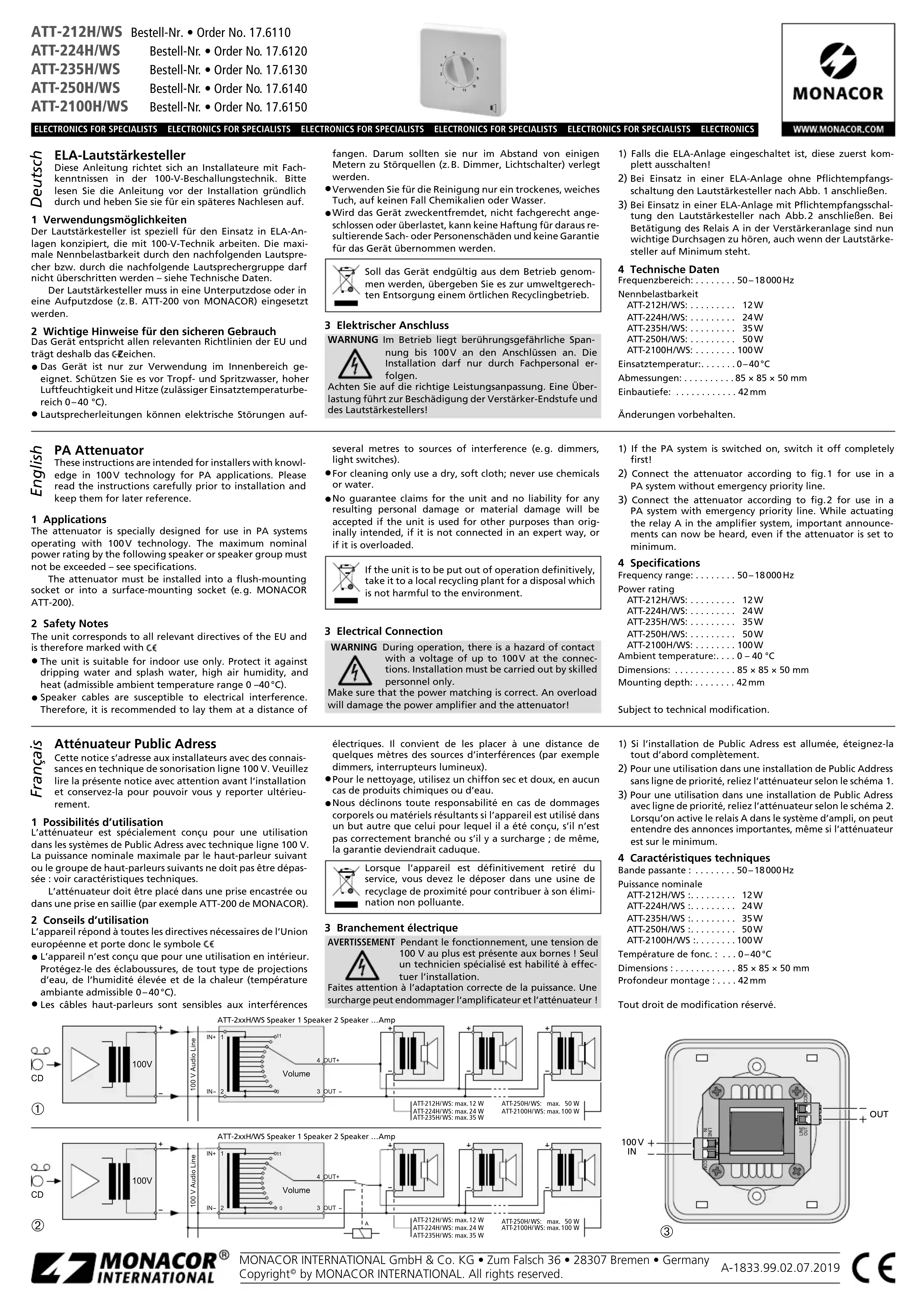

MODE D'EMPLOI ATT2100HWS Monacor

Attenuateur Public Adress

Frangca Cette notice s'adresse aux installateurs avec des connaissances en technique de sonorisation ligne 100 V. Veuillez lore la presente notice avec attention avant I'installation et conserveze-la pour pouvoir vous y reporter ulterieu-rement.

1 Possibilities d'utilisation

L'attenuateur est spécialement concu pour une utilisation dans les systèmes de Public Adress avec technique ligne 100 V. La puissance nominale maximale par le haut-parleur suivant ou le groupe de haut-parleurs suivants ne doit pasetre dépasse: voir caractéristiques techniques.

L'attenuateur doit être place dans une prise encastrée ou dans une prise en saillie (par exemple ATT-200 de MONACOR).

2 Conseils d'utilisation

L'appareil répond à toutes des directives nécessaires de l'Union française et porte donc le symbole C€

L'appareil n'est donc que pour une utilisation en interieur Protegez-le des élaboussures, de tout type de projections d'eau, de I'humidite elevée et de la chaleur (température ambiente admissible 0 - 40^
- Les cables haut-parleurs sont sensibles aux interférences

electriques. Il convient de les placer à une distance de quelques mètres des sources d'interférences (par exemple dimmers, interrupteurs lumineux).

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché ou s'il y a surcharge; de même, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retire du service, vous doivent le déposer dans une Usine de recyclage de proximé pour contributor à son élimination non polluante.

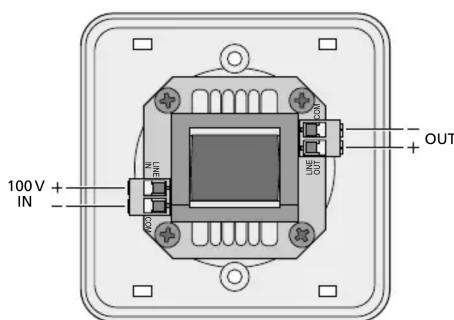

3 Branchement électrique

AVERTISSEMENT Pendant le fonctionnement, une tension de 100 V au plus est presente aux bornes ! Seul un technien particulise est habilité à effetuer l'installation.

faites attention à l'adaptation correcte de la puissance. Une surcharge peut endommager l'amplificateur et l'attenuateur!

1) Si l'installation de Public Adress est allumée, éteignez-la tout d'abord complètement.

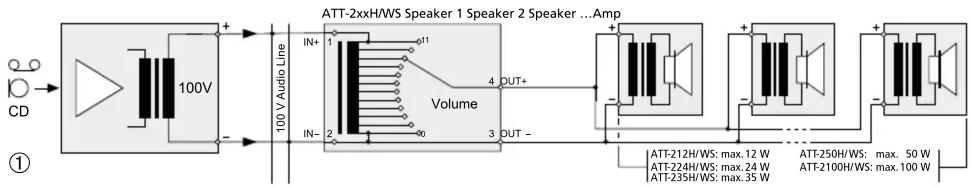

2) Pour une utilisation dans une installation de Public Address sans ligne de priorité, reliéz l'attenuateur selon le schéma 1.

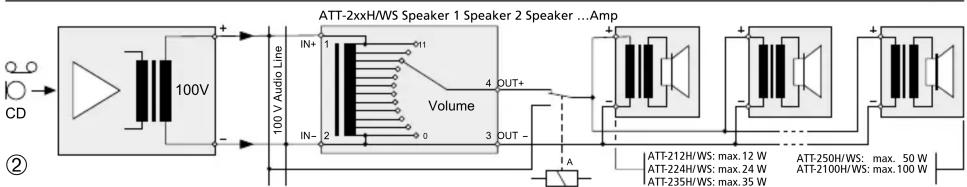

3) Pour une utilisation dans une installation de Public Adress avec ligne de priorité, reliez l'attenuateur selon le schéma 2. Lorsqu'on active le relais A dans le système d'ampli, on peut entendre des announces importantes, même si l'attenuateur est sur le minimum.

4 Caracteristiques techniques

Bande passante: 50-18000Hz

Puisance nominale

ATT-212H/WS: 12W
ATT-224H/WS: 24W
ATT-235H/WS : 35W
ATT-250H/WS : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ATT-2100H/WS: .100W

Température de fonc.: . . . 0-40°C

Dimensions: 85 × 85 × 50 ~mm

Profondeur montage: .42mm

Tout droit de modification réservé.

(3)
