MODE D'EMPLOI JK104BSH HAGER


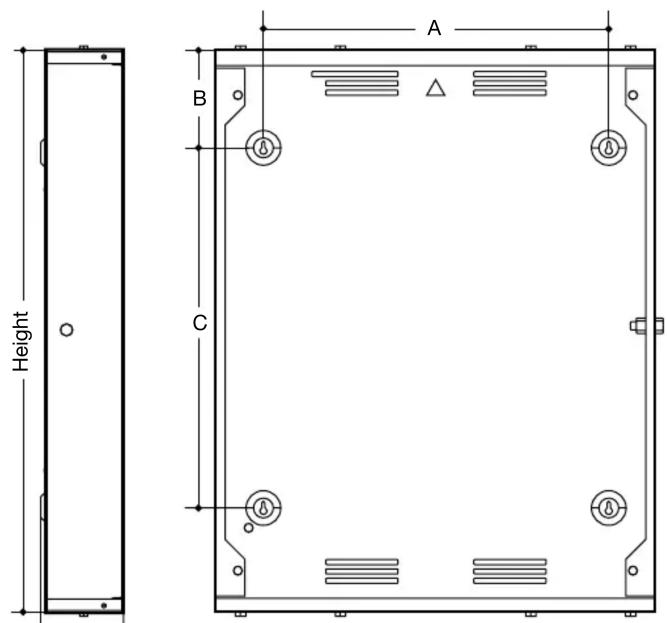

Height A B C
| Dimensions (mm) Fixing Centres (mm) | ||
| Height Width Depth A B C | ||
| JK104BSF 500 465 91 | 5 365 100 300 | |
| JK106BSF 550 465 91 | 5 365 100 350 | |
| JK108BSF 625 465 91 | 5 365 100 425 | |
| JK112BSF 850 465 91 | 5 365 100 650 | |
| JK116BSF 950 465 91 | 5 365 100 750 | |
250A Side Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | ||
| Height Width Depth A B C | ||
| JK208BSF 950 465 124.5 365 100 750 | ||
| JK212BSF 1100 465 124.5 365 100 900 | ||
| JK216BSF 1250 465 124.5 365 100 1050 | ||
| JK218BSF 1400 465 124.5 365 100 1200 | ||
| JK224BSF 1550 465 124.5 365 100 1350 | ||
125A Half Width Side Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | ||||||
| Height | Width | Depth | A | B | C | |
| JK104BSH 500 | 232.5 | 91.5 | 170 | 100 | 300 | |
| JK106BSH 550 | 232.5 | 91.5 | 170 | 100 | 350 | |
| JK108BSH 625 | 232.5 | 91.5 | 170 | 100 | 425 | |
| JK112BSH 850 | 232.5 | 91.5 | 170 | 100 | 650 | |
| JK116BSH 950 | 232.5 | 91.5 | 170 | 100 | 750 | |
250A Half Width Side Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | ||||||
| Height Width Depth A B C | ||||||
| JK208BSH 950 232.5 | 124.5 170 | 100 750 | ||||
| JK212BSH 1100 232.5 | 124.5 170 | 0 100 900 | ||||
| JK216BSH 1250 232.5 | 124.5 170 | 0 100 1050 | ||||
| JK218BSH 1400 232.5 | 124.5 170 | 0 100 1200 | ||||
| JK224BSH 1550 232.5 | 124.5 170 | 0 100 1350 | ||||
