Type de produit	Boîtier électrique de répartition (cable spreader box)
Marque	Hager
Modèle	JK201SE
Courant nominal	250 A
Hauteur	300 mm
Largeur	465 mm
Profondeur sans porte	124,5 mm
Profondeur avec porte optionnelle	165,5 mm
Entraxe A	365 mm
Entraxe B	150 mm
Matériau principal	Acier traité
Indice de protection	IP30 (estimation)
Type de montage	Mural
Fonctions principales	Distribution et répartition de câbles, support de disjoncteurs et accessoires
Compatibilité	Avec systèmes de distribution Hager
Entretien et nettoyage	Nettoyer avec un chiffon sec, sans produit abrasif
Sécurité	Installation par un électricien qualifié, respect des normes électriques en vigueur
Pièces détachées disponibles	Porte optionnelle (réf. Hager)
Garantie	2 ans (standard Hager)

FOIRE AUX QUESTIONS - JK201SE HAGER

Quelle est la différence entre le JK201SE et le JK101SE ?

Le JK201SE est conçu pour un courant nominal de 250 A, tandis que le JK101SE est pour 125 A. Le JK201SE a également des dimensions légèrement plus grandes (profondeur de 124,5 mm sans porte contre 91,5 mm pour le JK101SE).

Ce boîtier est-il compatible avec les disjoncteurs Hager ?

Oui, le JK201SE est conçu pour recevoir les disjoncteurs et accessoires de la gamme Hager jusqu'à 250 A. Il fait partie de la série de boîtes de répartition de câbles.

Quelles sont les dimensions exactes du JK201SE ?

Hauteur : 300 mm, Largeur : 465 mm, Profondeur sans porte : 124,5 mm, Profondeur avec porte optionnelle : 165,5 mm. Les entraxes de fixation sont de 365 mm (A) et 150 mm (B).

Une porte est-elle fournie avec le boîtier ?

Non, la porte est optionnelle. Vous pouvez commander séparément une porte adaptée (référence Hager) pour obtenir un indice de protection plus élevé.

Comment installer le JK201SE ?

L'installation doit être réalisée par un électricien qualifié. Fixez le boîtier au mur à l'aide des entraxes prévus (A=365 mm, B=150 mm). Assurez-vous de respecter les distances de sécurité et les normes électriques locales.

Quel est le poids du JK201SE ?

Le poids exact n'est pas spécifié dans la notice, mais pour un boîtier en acier de cette taille, estimez environ 2 à 3 kg.

Peut-on utiliser ce boîtier en extérieur ?

Non, le JK201SE est conçu pour une utilisation en intérieur uniquement. Son indice de protection estimé est IP30, ce qui ne le protège pas contre les intempéries.

Quels accessoires sont disponibles pour ce boîtier ?

Les principaux accessoires sont la porte optionnelle et les platines de montage pour disjoncteurs et borniers. Contactez Hager pour les références exactes.

Comment nettoyer le boîtier ?

Utilisez un chiffon sec et doux pour enlever la poussière. Évitez les produits chimiques ou abrasifs qui pourraient endommager la peinture.

Où puis-je télécharger la notice complète ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI JK201SE HAGER

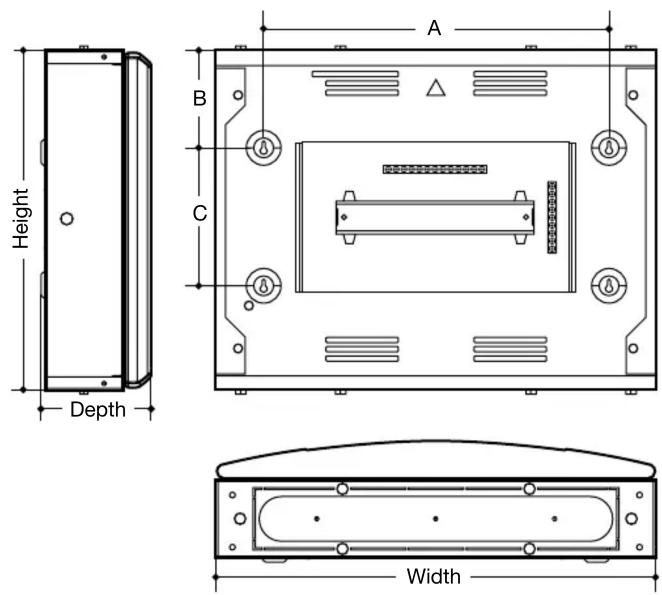

125A DIN Extension Boxes

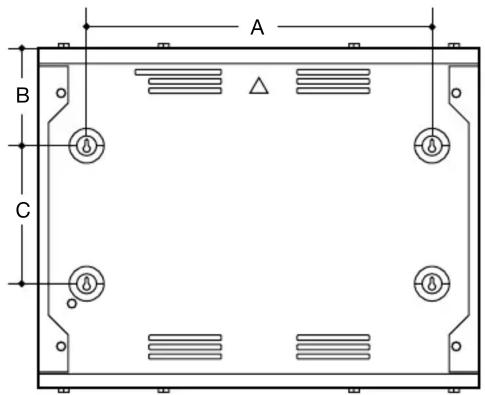

	Dimensions (mm) Fixing Centres (mm)
	Height Width Depth A B C
JK116E/EG	300	465	132.5	365	150	-
JK132E/EG	450	465	132.5	365	80	290

250A DIN Extension Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth A B C
JK216E/EG	300	465	165.5	365	150	-
JK232E/EG	450	465	165.5	365	80	290

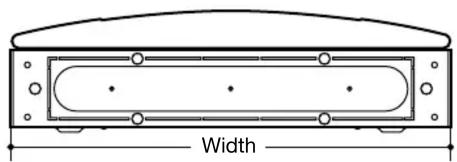

Height Depth

A B C

Width

125A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth without door	Depth with optional door	A B C
JK101SE	300	465	91.5 132.5	365 150 -
JK102LE	450	465	91.5 132.5	365 80	290

250A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth without door	Depth with optional door	A B C
JK201SE	300 465	1	24.5 165	5 365 150 -
JK202LE	450 465	1	24.5 165	5 365 80 290
