JK102LE - Boîtier électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Marque	Hager
Modèle	JK102LE
Type de produit	Boîtier de distribution électrique (boîte d'épissurage)
Catégorie	Boîtier électrique
Courant nominal	125 A
Hauteur	450 mm
Largeur	465 mm
Profondeur (sans porte)	91,5 mm
Profondeur (avec porte optionnelle)	132,5 mm
Entraxe de fixation A	365 mm
Entraxe de fixation B	80 mm
Entraxe de fixation C	290 mm
Matériau	Plastique technique
Poids approximatif	1 kg
Indice de protection	IP30 (estimation)
Alimentation	Sans alimentation intégrée (boîtier passif)
Fonctions principales	Distribution et épissurage de câbles jusqu'à 125 A
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Installation et maintenance réservées à un électricien qualifié
Pièces détachées et réparabilité	Porte optionnelle disponible en pièce détachée
Informations générales	Boîtier adapté aux câbles de 125 A, montage mural

FOIRE AUX QUESTIONS - JK102LE HAGER

Quel est le courant nominal du boîtier JK102LE ?

Le courant nominal est de 125 A.

Quelles sont les dimensions du boîtier JK102LE ?

Hauteur 450 mm, largeur 465 mm, profondeur sans porte 91,5 mm et avec porte 132,5 mm.

Peut-on ajouter une porte à ce boîtier ?

Oui, une porte optionnelle est disponible, ce qui porte la profondeur totale à 132,5 mm.

Quels sont les entraxes de fixation ?

Les entraxes sont : A = 365 mm, B = 80 mm, C = 290 mm.

Quel est le matériau de fabrication ?

Le boîtier est en plastique technique.

Est-ce que ce boîtier nécessite une alimentation électrique ?

Non, c'est un boîtier passif, il ne nécessite pas d'alimentation.

Comment entretenir ce boîtier ?

Nettoyez-le simplement avec un chiffon sec et non abrasif.

Qui peut installer ce boîtier ?

L'installation doit être réalisée par un électricien qualifié.

Quel est le poids approximatif du JK102LE ?

Le poids est d'environ 1 kg.

Quelle est la fonction principale de ce boîtier ?

Il sert à la distribution et à l'épissurage de câbles jusqu'à 125 A.

MODE D'EMPLOI JK102LE HAGER

125A DIN Extension Boxes

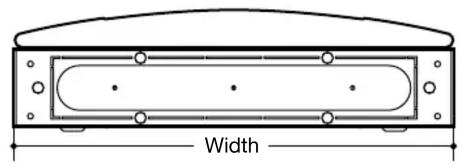

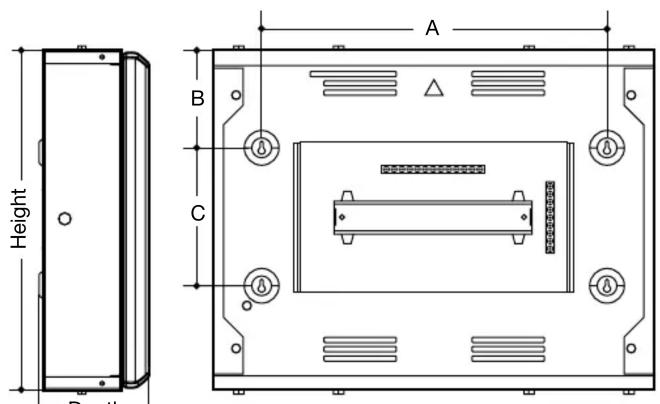

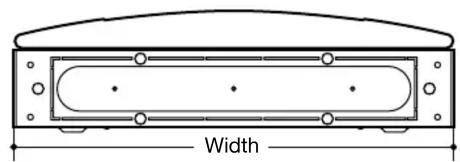

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth	A	B	C
JK116E/EG	300	465	132.5	365	150	-
JK132E/EG	450	465	132.5	365	80	290

250A DIN Extension Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth	A	B	C
JK216E/EG	300	465	165.5	365	150	-
JK232E/EG	450	465	165.5	365	80	290

125A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth	without door	Depth with optional door	A B C
JK101SE	$300 465	91.5	132.5	365 150	-
JK102LE	450 465	91.5	132.5	365 80	290

250A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth	without door	Depth with optional door	A B C
JK201SE	300 465	124.5	165.5	365 1	50 -
JK202LE	450 465	124.5	165.5	365 8	290
