JK116E - Boîtier électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier électrique
Marque	Hager
Modèle	JK116E
Catégorie	Boîte d'extension DIN
Courant nominal	125 A
Hauteur	300 mm
Largeur	465 mm
Profondeur	132,5 mm
Entraxes de fixation vertical (A)	365 mm
Entraxes de fixation horizontal (B)	150 mm
Matériau	Polycarbonate
Couleur	Gris
Indice de protection	IP30
Poids approximatif	2 kg
Alimentation	Non applicable (passif)
Fonctions principales	Extension de distribution électrique, montage sur rail DIN
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Installation par un électricien qualifié, respecter les normes en vigueur
Pièces détachées et réparabilité	Non réparable par l'utilisateur, contacter le service après-vente
Informations générales	Fabriqué par Hager, adapté pour systèmes 125A DIN

FOIRE AUX QUESTIONS - JK116E HAGER

Quel est le courant nominal du boîtier Hager JK116E ?

Le courant nominal est de 125 A, adapté pour des applications d'extension DIN.

Quelles sont les dimensions du JK116E ?

Hauteur 300 mm, largeur 465 mm, profondeur 132,5 mm. Les entraxes de fixation sont de 365 mm (vertical) et 150 mm (horizontal).

Ce boîtier est-il compatible avec les rails DIN standards ?

Oui, il est conçu pour le montage sur rail DIN et permet d'étendre un tableau électrique existant.

Quel est l'indice de protection du JK116E ?

L'indice de protection est IP30, le protégeant contre les corps solides de plus de 2,5 mm mais non étanche.

Comment installer le boîtier JK116E ?

L'installation doit être réalisée par un électricien qualifié en respectant les normes locales. Fixer le boîtier au mur via les entraxes prévus.

Puis-je utiliser ce boîtier pour des applications 250A ?

Non, le JK116E est limité à 125 A. Pour 250 A, référez-vous aux modèles JK216E ou JK232E.

Le boîtier est-il livré avec une porte ?

Non, il s'agit d'une boîte d'extension sans porte. Une option de porte peut être disponible séparément pour certains modèles.

Comment nettoyer le boîtier Hager JK116E ?

Utiliser un chiffon sec et doux pour enlever la poussière. Ne pas utiliser de solvants ou de produits abrasifs.

Où puis-je trouver le schéma de montage ?

Le schéma de montage est inclus dans la notice d'utilisation disponible en téléchargement sur le site.

Ce boîtier est-il compatible avec les disjoncteurs Hager ?

Oui, il est spécialement conçu pour recevoir des disjoncteurs et autres modules Hager sur rail DIN.

MODE D'EMPLOI JK116E HAGER

125A DIN Extension Boxes

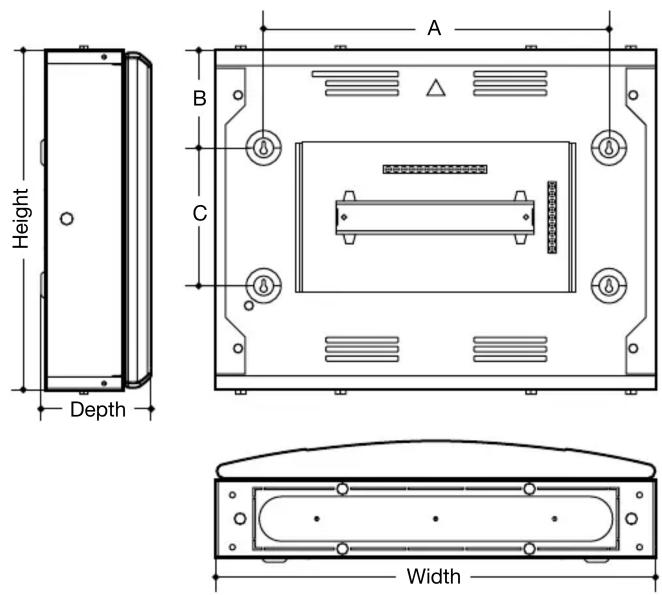

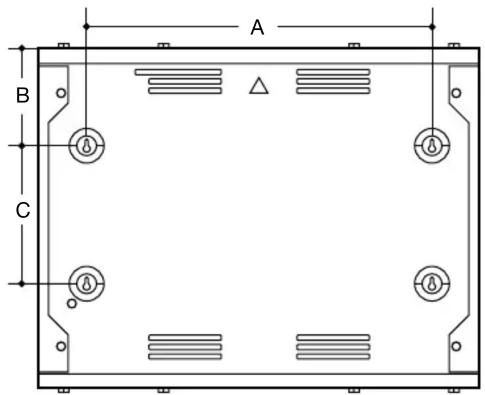

	Dimensions (mm) Fixing Centres (mm)
	Height Width Depth A B C
JK116E/EG	300	465	132.5	365	150	-
JK132E/EG	450	465	132.5	365	80	290

250A DIN Extension Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth A B C
JK216E/EG	300	465	165.5	365	150	-
JK232E/EG	450	465	165.5	365	80	290

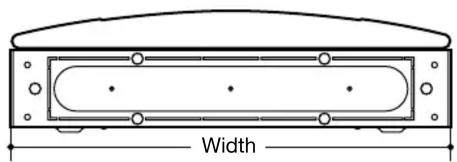

Height Depth

A B C

Width

125A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth without door	Depth with optional door	A B C
JK101SE	300	465	91.5 132.5	365 150 -
JK102LE	450	465	91.5 132.5	365 80	290

250A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth without door	Depth with optional door	A B C
JK201SE	300 465	1	24.5 165	5 365 150 -
JK202LE	450 465	1	24.5 165	5 365 80 290
