JK202LE - Boîtier électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de dérivation pour câbles 250 A
Marque	Hager
Modèle	JK202LE
Hauteur	450 mm
Largeur	465 mm
Profondeur sans porte	124,5 mm
Profondeur avec porte optionnelle	165,5 mm
Entraxe de fixation A	365 mm
Entraxe de fixation B	80 mm
Entraxe de fixation C	290 mm
Courant nominal	250 A
Indice de protection	IP66
Matériau	Polycarbonate
Couleur	Gris RAL 7035
Température de fonctionnement	-25 °C à +70 °C
Norme	EN 60670
Poids approximatif	2,5 kg
Montage	Mural
Porte optionnelle	Oui, profondeur supplémentaire 41 mm
Fonctions principales	Protection et distribution des câbles électriques
Entretien et nettoyage	Nettoyer avec un chiffon humide et doux, sans solvants
Sécurité	Installation par un électricien qualifié, respect des normes en vigueur
Pièces détachées et réparabilité	Porte et presse-étoupes disponibles en accessoires
Informations générales	Boîtier étanche adapté pour câbles jusqu'à 250 A

FOIRE AUX QUESTIONS - JK202LE HAGER

Quelles sont les dimensions exactes du boîtier JK202LE ?

Le boîtier mesure 450 mm de hauteur, 465 mm de largeur et 124,5 mm de profondeur sans porte (165,5 mm avec la porte optionnelle). Les entraxes de fixation sont de 365 mm (A), 80 mm (B) et 290 mm (C).

Quel est le courant nominal de ce boîtier ?

Le courant nominal est de 250 A, adapté pour des applications de distribution de câbles.

Le boîtier est-il livré avec une porte ?

Non, la porte est optionnelle. La profondeur avec porte est de 165,5 mm. Vous pouvez commander la porte séparément.

Quel est l'indice de protection (IP) du JK202LE ?

L'indice de protection est IP66, offrant une protection contre les poussières et les jets d'eau puissants.

Comment installer le boîtier JK202LE ?

Le boîtier se monte mural à l'aide des fixations correspondant aux entraxes. Pour la sécurité, faites appel à un électricien qualifié.

Quels accessoires sont compatibles avec ce boîtier ?

Les accessoires incluent une porte (réf. Hager), des presse-étoupes et des plaques de montage. Consultez le catalogue Hager pour plus de détails.

Puis-je utiliser ce boîtier en extérieur ?

Oui, grâce à son indice IP66, il convient pour une utilisation extérieure, à l'abri de l'exposition directe aux UV si nécessaire.

Comment nettoyer le boîtier ?

Nettoyez-le avec un chiffon humide et doux et de l'eau savonneuse. N'utilisez pas de solvants ou de produits abrasifs.

Quelles câbles puis-je utiliser avec ce boîtier ?

Le boîtier accepte des câbles jusqu'à 250 A, généralement de section importante. Utilisez des presse-étoupes adaptés au diamètre de vos câbles.

Où trouver la notice complète du JK202LE ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez aussi demander une traduction par email.

MODE D'EMPLOI JK202LE HAGER

125A DIN Extension Boxes

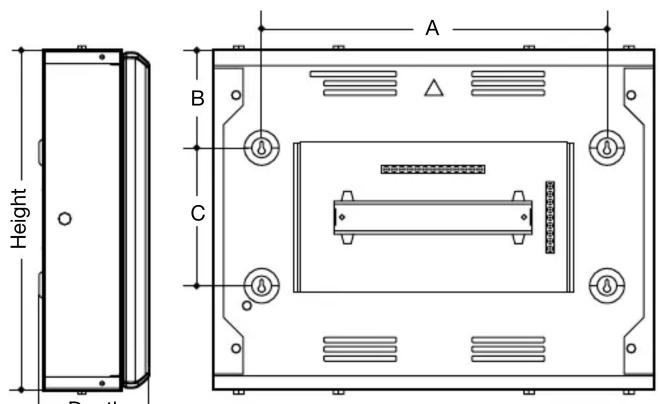

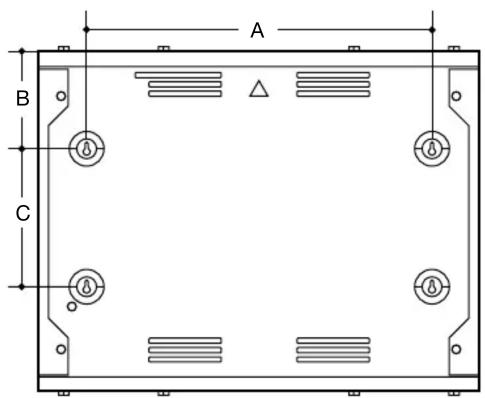

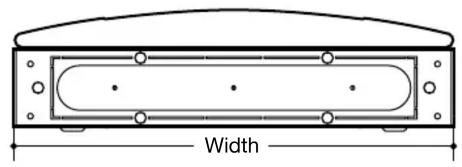

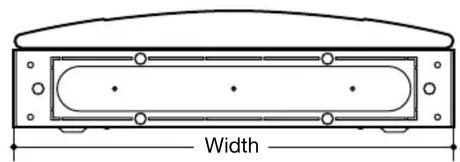

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth	A	B	C
JK116E/EG	300	465	132.5	365	150	-
JK132E/EG	450	465	132.5	365	80	290

250A DIN Extension Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth	A	B	C
JK216E/EG	300	465	165.5	365	150	-
JK232E/EG	450	465	165.5	365	80	290

125A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth	without door	Depth with optional door	A B C
JK101SE	$300 465	91.5	132.5	365 150	-
JK102LE	450 465	91.5	132.5	365 80	290

250A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth	without door	Depth with optional door	A B C
JK201SE	300 465	124.5	165.5	365 1	50 -
JK202LE	450 465	124.5	165.5	365 8	290
