| Type de produit | Boîtier électrique d'extension latérale |
| Marque | Hager |
| Modèle | JK106BSH |
| Hauteur | 550 mm |
| Largeur | 232.5 mm |
| Profondeur | 91.5 mm |
| Entraxe de fixation (A) | 170 mm |
| Entraxe de fixation (B) | 100 mm |
| Entraxe de fixation (C) | 350 mm |
| Courant nominal | 125 A |
| Type de montage | Mural / extension latérale |
| Matériau | Acier traité |
| Poids estimé | ~2.5 kg |
| Indice de protection | IP30 (estimation) |
| Fonctions principales | Extension de boîtier électrique pour distribution |
| Entretien et nettoyage | Nettoyer avec un chiffon sec, sans solvant |
| Sécurité | Installation par un professionnel, respect des normes électriques |
| Pièces détachées et réparabilité | Indisponibles en pièces détachées, remplacer l'ensemble |
| Informations générales | Boîtier demi-largeur pour tableau électrique |
FOIRE AUX QUESTIONS - JK106BSH HAGER
Quelles sont les dimensions exactes du Hager JK106BSH ?
Le boîtier mesure 550 mm de hauteur, 232.5 mm de largeur et 91.5 mm de profondeur. Les entraxes de fixation sont : A = 170 mm, B = 100 mm et C = 350 mm.
Comment installer le boîtier JK106BSH ?
Fixez le boîtier au mur à l'aide des trous d'entraxe (A, B, C) avec des chevilles adaptées. Assurez-vous que le boîtier est de niveau. L'installation électrique doit être réalisée par un professionnel.
Quels câbles peuvent passer dans ce boîtier ?
Le boîtier est conçu pour une intensité nominale de 125 A. Il peut accueillir des câbles de section adaptée à cette intensité, généralement jusqu'à 35 mm² pour les conducteurs en cuivre.
Le JK106BSH est-il compatible avec les tableaux Hager existants ?
Oui, il s'agit d'une extension latérale demi-largeur conçue pour s'intégrer aux gammes de tableaux Hager. Vérifiez les dimensions et les entraxes pour une compatibilité parfaite.
Quel est le matériau de fabrication du boîtier ?
Le boîtier est en acier traité, offrant une bonne robustesse et résistance mécanique. Il est généralement peint par poudrage pour une protection contre la corrosion.
Quel est le poids du Hager JK106BSH ?
Le poids approximatif est de 2.5 kg, ce qui facilite sa manipulation lors de l'installation.
Quelle est l'IP de ce boîtier ?
L'indice de protection n'est pas spécifié par le fabricant, mais pour un usage intérieur standard, on estime une protection IP30, protégeant contre les corps solides de plus de 2.5 mm et sans protection contre l'eau.
Peut-on ajouter des accessoires à ce boîtier ?
Oui, Hager propose des accessoires tels que des plaques de montage, des rails DIN ou des borniers adaptés. Consultez le catalogue Hager pour les références compatibles.
Quels sont les modes d'emploi disponibles pour le JK106BSH ?
La notice d'utilisation est disponible gratuitement au format PDF sur notre site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.
Où puis-je acheter des pièces détachées pour ce boîtier ?
Le boîtier est conçu comme un ensemble monobloc, il n'y a pas de pièces détachées disponibles. En cas de dommage, il est recommandé de remplacer l'ensemble du boîtier.
Questions des utilisateurs sur JK106BSH HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Boîtier électrique au format PDF gratuitement ! Retrouvez votre notice JK106BSH - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JK106BSH de la marque HAGER.
MODE D'EMPLOI JK106BSH HAGER

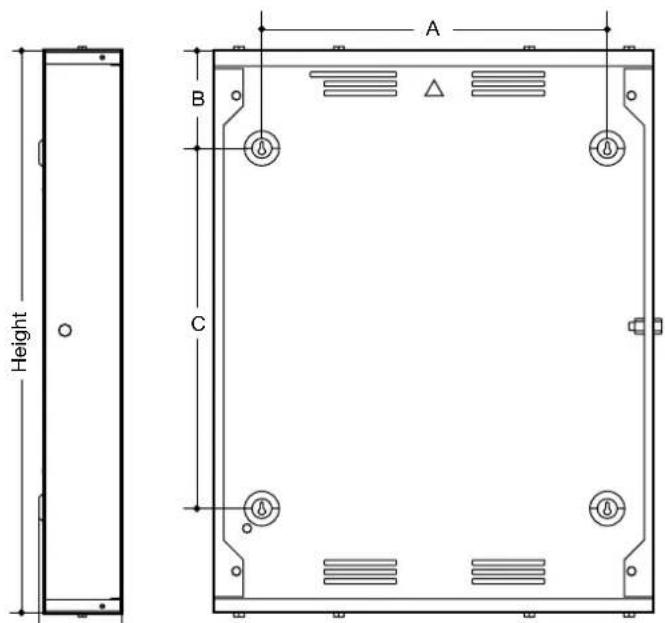

125A Side Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | |||
| Height Width Depth A B C | |||
| JK104BSF 500 465 91 | 5 365 100 | 300 | |
| JK106BSF 550 465 91 | 5 365 100 | 350 | |
| JK108BSF 625 465 91 | 5 365 100 | 425 | |
| JK112BSF 850 465 91 | 5 365 100 | 650 | |
| JK116BSF 950 465 91 | 5 365 100 | 750 | |
250A Side Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | |||||
| Height Width Depth A B C | |||||
| JK208BSF 950 465 124.5 365 1 | 100 750 | ||||
| JK212BSF 1100 465 124.5 365 | 100 900 | ||||
| JK216BSF 1250 465 124.5 365 | 100 1050 | ||||
| JK218BSF 1400 465 124.5 365 | 100 1200 | ||||
| JK224BSF 1550 465 124.5 365 | 100 1350 | ||||
125A Half Width Side Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | |||||
| Height | Width | Depth | A | B | |
| JK104BSH 500 | 232.5 | 91.5 | 170 | 100 | 300 |
| JK106BSH 550 | 232.5 | 91.5 | 170 | 100 | 350 |
| JK108BSH 625 | 232.5 | 91.5 | 170 | 100 | 425 |
| JK112BSH 850 | 232.5 | 91.5 | 170 | 100 | 650 |
| JK116BSH 950 | 232.5 | 91.5 | 170 | 100 | 750 |
250A Half Width Side Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | |||
| Height Width Depth A B C | |||
| JK208BSH 950 232.5 | 124.5 170 | 100 750 | |
| JK212BSH 1100 232.5 | 124.5 170 | 100 900 | |
| JK216BSH 1250 232.5 | 124.5 170 | 100 1050 | |
| JK218BSH 1400 232.5 | 124.5 170 | 100 1200 | |
| JK224BSH 1550 232.5 | 124.5 170 | 100 1350 | |
