Type de produit	Lecteur DVD
Formats de lecture	DVD, CD, MP3, JPEG
Résolution vidéo	720p, 1080p (upscaling)
Connectivité	HDMI, Composite, S-Video, Audio analogique
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	360 x 230 x 40 mm
Poids	1,5 kg
Fonctions principales	Lecture de DVD, CD, fonctions de lecture aléatoire, répétition, zoom
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, consulter le service après-vente Panasonic
Informations de sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec l'alimentation fournie
Compatibilités	Compatible avec la plupart des téléviseurs via HDMI

FOIRE AUX QUESTIONS - DVD-S97 PANASONIC

Comment puis-je résoudre un problème de lecture de disque sur le PANASONIC DVD-S97 ?

Assurez-vous que le disque est propre et exempt de rayures. Essayez de lire un autre disque pour déterminer si le problème vient du disque ou du lecteur. Si le problème persiste, réinitialisez le lecteur en le débranchant pendant quelques minutes.

Pourquoi mon PANASONIC DVD-S97 ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le lecteur sur une autre prise. Si le problème continue, le lecteur pourrait nécessiter une réparation.

Comment puis-je changer la langue audio sur le PANASONIC DVD-S97 ?

Pendant la lecture d'un DVD, appuyez sur le bouton 'Audio' de la télécommande pour changer la langue audio. Si aucune option n'apparaît, cela peut être dû aux paramètres du DVD.

Le PANASONIC DVD-S97 ne lit pas les DVD gravés, que faire ?

Certains lecteurs ne supportent pas les DVD gravés. Vérifiez que le format de votre disque est compatible avec le lecteur. Utilisez des disques de qualité pour de meilleurs résultats.

Comment puis-je connecter le PANASONIC DVD-S97 à ma télévision ?

Utilisez un câble RCA (rouge, blanc et jaune) pour connecter les sorties audio et vidéo du lecteur aux entrées correspondantes de votre télévision. Si votre téléviseur supporte le HDMI, utilisez un câble HDMI pour une meilleure qualité d'image.

Que faire si le télécommande du PANASONIC DVD-S97 ne fonctionne pas ?

Vérifiez que les piles de la télécommande sont correctement installées et qu'elles ne sont pas usées. Essayez de remplacer les piles. Si la télécommande ne répond toujours pas, essayez d'utiliser le bouton de contrôle sur le lecteur lui-même.

Comment réinitialiser le PANASONIC DVD-S97 aux paramètres d'usine ?

Pour réinitialiser le lecteur, accédez au menu 'Configuration' puis sélectionnez 'Réinitialiser les paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Le son de mon PANASONIC DVD-S97 est désynchronisé, que faire ?

Vérifiez les connexions audio et assurez-vous qu'elles sont bien en place. Si le problème persiste, essayez de changer la sortie audio dans le menu de configuration ou de réinitialiser le lecteur.

Comment mettre à jour le firmware du PANASONIC DVD-S97 ?

Visitez le site officiel de Panasonic pour télécharger le dernier firmware pour votre modèle. Suivez les instructions fournies pour mettre à jour le lecteur via un disque ou un USB.

Mon PANASONIC DVD-S97 affiche un message d'erreur, que faire ?

Notez le code d'erreur et consultez le manuel d'utilisation pour des explications spécifiques à ce code. En général, vérifiez les disques et les connexions, puis redémarrez le lecteur.

MODE D'EMPLOI DVD-S97 PANASONIC

Operating Instructions Manuel d'utilisation

DVD/CD PLAYER

Lecteur DVD/CD

Model No./Modèle DVD-S97

Le lecteur prend en charge les disques DVD-Veridéo identifiés par le code régional “1” ou par la mention “ALL”.

Example:

Exemple:

Cher client

Nous vous remercions d'avoir arrêté votre choix sur cet appareil. Pour en tirer un rendement optimal, il est recommandé de lire attentivement le présent manuel. Conserver ce manuel pour consultation ultérieure.

PRINTED WITH
SOYINK
TM

Ce manuel a été imprimé avec de l'encre à base de soja.

ENERGY STAR

As an ENERGY STAR® Partner,※

A titre de participant au programme

déterminé que cet appareil respecte les

directives ENERGY STAR® en matière

d'économie d'énergie.

Le symbole de l'éclair dans un triangle équilatéral indique la présence d'une tension suffisamment élevée pour engendrer un risque de chocs électriques.

Le point d'exclamation dans un triangle équilatéral indique que le manuel d'utilisation inclus avec l'appareil contient d'importantes recommandations quant au fonctionnement et à l'entretien de ce dernier.

CAUTION	- LASER RADIATION WHEN OPEN.DO NOT STARE INTO BEAM, FDA 21 CFR / Class II
CAUTION	- VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN,AVOID EXPOSURE TO BEAM,IEC00825-1/ - Class 3b
ATTENTION	-RAYONNEMENT LASER VISIBLE ET INVISIBLE EN CAS D'OUVERTURE,EXPOSITION DANGEREUSE AU FAISCEAL
ADVARSEL	-SYNLIG OG USYNILG LASERSTRÅLING VED ÅBNING,UNDGÅ UDS/ETTELSE FOR STRÅLING,
VARO!	- AVATTAESSA OLET ALTIITNA NÄKYVÄÅ NA JÄKYMÄTÖNLASERSÄTEILYILLE, ÄLA KATSO SÄTEESEN,
VARNING	-SYNLIG OCH OSYNLIG LASERSTRÅLING NÄR DENNA DELÄR ÖPPNAD, BETRAKTA EJ STRÅLEN,
ADVARSEL	-SYNLIG OG USYNLIG LASERSTRÅLING NÄR DEKSEL ÅPNES,UNINGÅ EKSPONERING FOR STRÅLEN,
VORSICHT	-SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG, WENN ABDECKUNGGEÖFNET, NICHT DEM STRAHL AUSSETZEN,
注意	- 打开时有可见及不可见激光辐射,避免激光束照射。
注意	- ここを開くと可視及び不可視レーザー光が出ます。ピームを見たり、触れないようにください。RQLCA0141

(Intérieur de l'appareil)

Fabriqué sous licence de Dolby Laboratories. "Dolby", "Pro Logic" et le symbole double D sont des marques de commerce de Dolby Laboratories.

“DTS” et “DTS Digital Surround” sont des marques déposées de Digital Theater Systems, Inc.

Cet appareil incorpore une technologie anti-piratage protégée par des brevets déposés auprès des autorités du gouvernement américain et d'autres droits de propriété intellectuelle détenus par Macrovision Corporation et d'autres détenteurs de droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par la société Macrovision et doit se limiter à des fins de divertissement privé à moins d'une autorisation préalable et explicite de Macrovision Corporation. Toute rétro-ingénierie ou tout démontage est interdit.

Technologie de décodage audio MPEG Layer 3 sous licence de Fraunhofer IIS et Thomson multimedia.

Cet appareil est fabriqué sous licence du portfolio de brevet MPEG-4 pour utilisation personnelle et non commerciale d'un consommateur qui (i) code les signaux vidéo en conformité avec la norme vidéo MPEG-4 ("MPEG-4 Video") et (ou) (ii) décode le signal vidéo MPEG-4 qui a été codé par un consommateur dans une activité personnelle et non commerciale et (ou) l'a obtenu d'un fournisseur vidéo licencié. Aucune licence n'est octroyée pour toute autre utilisation.

Pour tout autre renseignement, communiquer avec MPEG LA. Voir page http://www.mpegla.com.

Windows Media et le logotype Windows sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et (ou) dans d'autres pays.

WMA est un format de compression développé par Microsoft Corporation. On y retrouve la même qualité sonore qu'avec les MP3 avec des fichiers de taille plus petite que les MP3.

HighMAT™ et le logotype HighMAT sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et(ou) dans d'autres pays.

, HDCD®, High Definition Compatible Digital® et Pacific Microsonics™ sont soit des marques déposées, soit des marques de Pacific Microsonics, Inc. aux États-Unis et(ou) dans d'autres pays.

Système HDCD fabriqué sous licence de Pacific Microsonics, Inc. Ce produit est couvert par les brevets suivants: États-Unis: 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531; Australie: 669114. Autres brevets en instance.

HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

Pour la commande d'accessoires, contacter le magasin où l'appareil a été acheté.

Lors de la commande de pièces de rechange, utiliser les numéros indiqués ci-dessous.

1 Télécommande

(EUR7720KG0)

□ 1 Cordon d'alimentation

(K2CB2CB00016)

□ 1 Câble audio/vidéo

(K2KA2CA00009)

1 Câble HDMI

(K1HA19DA0001)

2 Piles de la télécommande

Nota

Le cordon d'alimentation fourni ne doit être utilisé qu'avec cet appareil. Ne pas l'utiliser avec un autre appareil.

Homologation:

DATE D'ACHAT

DÉTAILLANT

ADRESSE DU DÉTAILLANT

N° DE TÉLÉPHONE

Il est recommandé de noter, dans l'espace prévu ci-dessous, le numéro de modèle et le numéro de série inscrits à l'arrière, ou sous le fond de l'appareil, et de conserver ce manuel pour référence ultérieure.

NUMÉRO DE MODÈLE

DVD-S97

NUMÉRO DE SÉRIE

Table des matières

Mise en route

Accessoires

IMPORTANTES MISES EN GARDE

Disques compatibles/Manipulation des disques

Réglage de la qualité de l'image et du rendu sonore

(avec connexion HDMI) 6

Rendu ambiophonique multicanal.

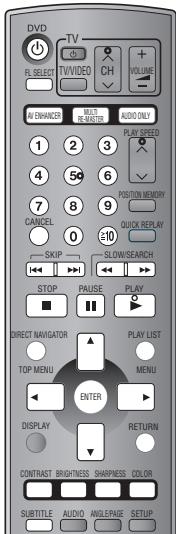

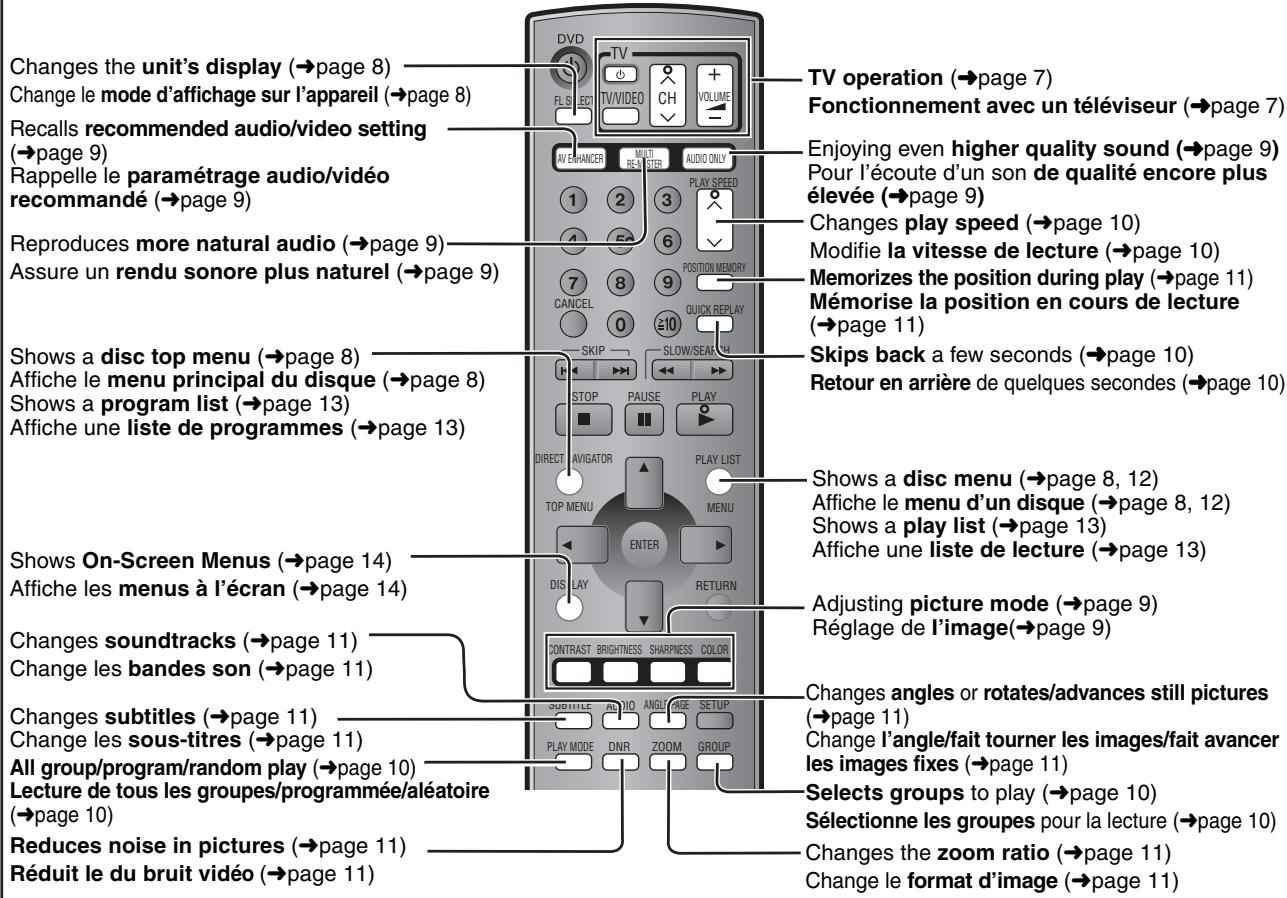

ÉTAPE 2 Télécommande

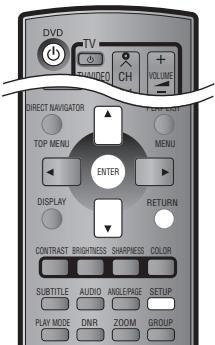

ÉTAPE 3 CONFIGURATION RAPIDE

ÉTAPE 4 Fonctionnement avec un téléviseur.

Fonctions

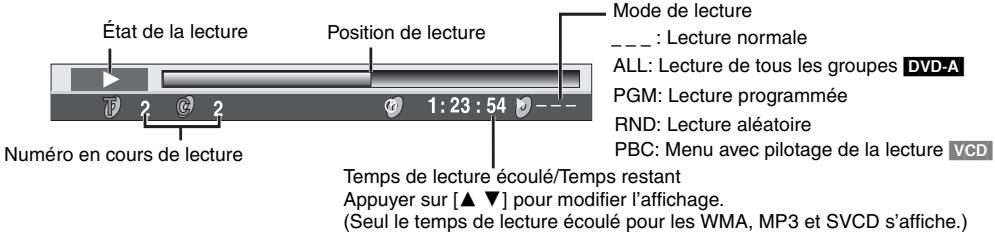

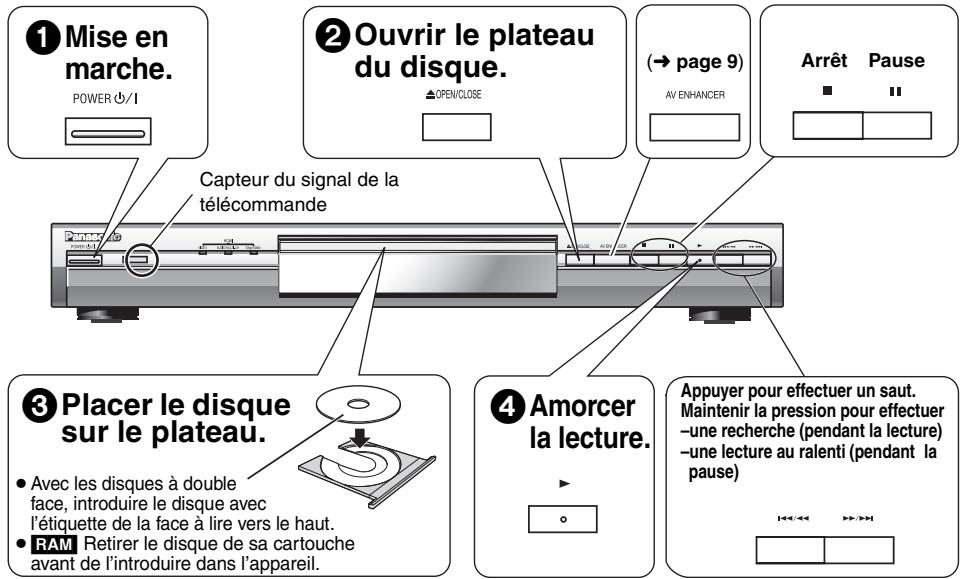

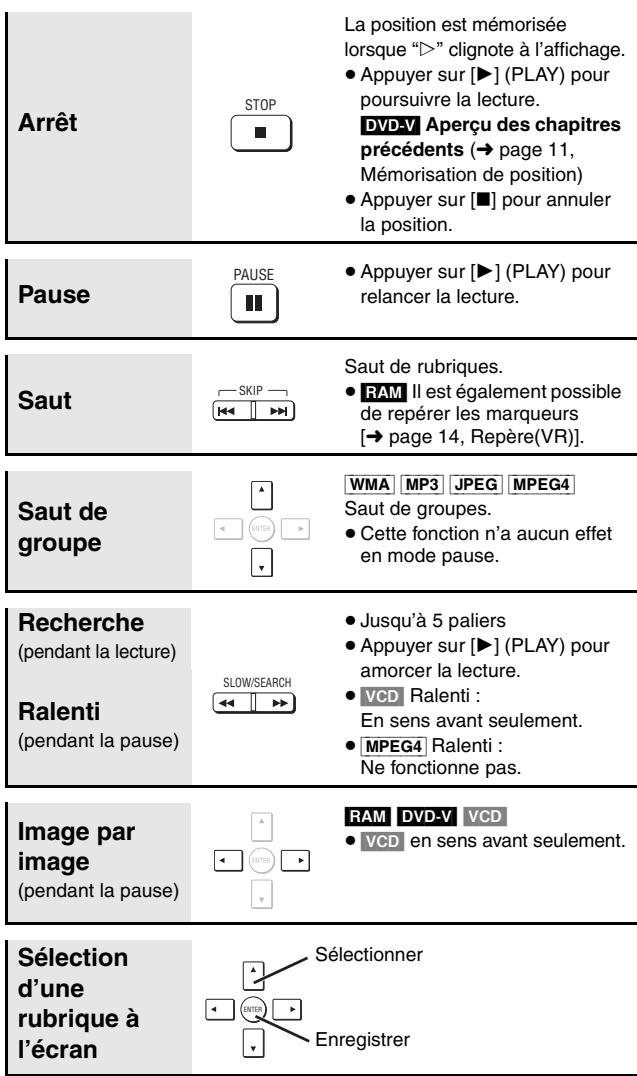

Lecture de base

Réglage de la qualité

Rappel des paramètres audio et vidéo recommandés—

Rehausseur AV (AV Enhancer) 9

Assure un rendu sonore plus naturel—Multi remastériser ..... 9

Pour l'écoute d'un son de qualité encore plus élevée—AUDIO ONLY .. 9

Réglage de l'image

Changement de la séquence de lecture

Lecture de tous les groupes/programmée/aléatoire ..... 10

Fonctions pratiques

Modification de la vitesse de lecture 10

Lancement de la lecture à partir d'un groupe donné .... 10

Reprise rapide 10

Mémorisation de position 11

Changement de langue des dialogues 11

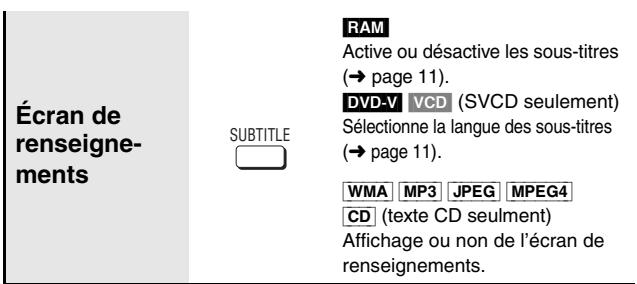

Changement de langue des sous-titres ..... 11

Angle de prise de vue/rotation, avancement des images ..... 11

Changement du format d'image 11

Réduction du bruit vidéo 11

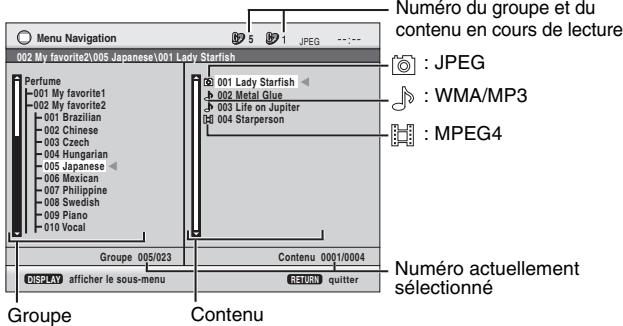

Menus de navigation

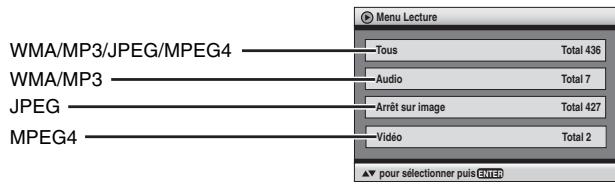

Lecture de disques WMA/MP3/JPEG/MPEG4 12

Lecture de CD 13

Lecture de disques HighMAT™ 13

Lecture de disques RAM 13

Utilisation des menus à l'écran

Menus principaux/Autres réglages 14

Modification des réglages sur l'appareil

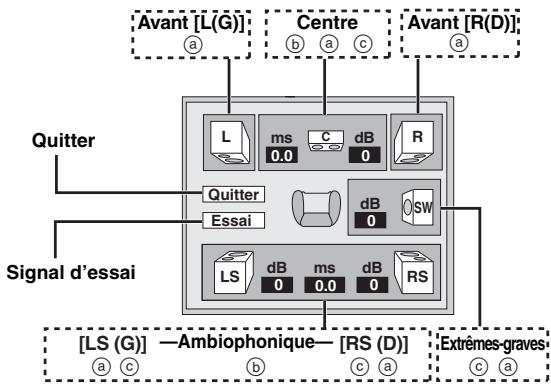

Modification des paramétrages en fonction des enceintes acoustiques .. 17

Références

Guide de dépannage

Entretien

Spécifications

Service après-vente

Index des fonctions principales

Glossaire ....Endos

IMPORTANTES MISES EN GARDE

Avant d'utiliser l'appareil, lire attentivement les instructions qui suivent. Se conformer tout particulièrement aux avertissements inscrits sur l'appareil et aux consignes de sécurité indiquées ci-dessous. Conserver le présent manuel pour consultation ultérieure.

1) Lire attentivement ces instructions.
2) Conserver ces instructions.
3) Lire toutes les mises en garde.
4) Suivre toutes les instructions.
5) Ne pas utiliser cet appareil près d'une source d'eau.
6) Nettoyer qu'avec un chiffon sec.
7) Ne pas bloquer les évents d'aération. Installer l'appareil selon les instructions du fabricant.
8) Ne pas installer l'appareil près d'un appareil de chauffage tel qu'un radiateur, une cuisinière, un registre de chaleur ou tout dispositif émettant de la chaleur (y compris un amplificateur).

9) Pour des raisons de sécurité, ne pas modifier la fiche polarisée ou celle de mise à la terre. Une fiche polarisée est une fiche à deux lames, dont une plus large. Une fiche de mise à la terre est une fiche à deux lames avec une broche de masse. La lame plus large ou la broche de masse procure une protection accrue. Si ce genre de fiche ne peut être inséré dans une prise de courant, communiquer avec un électricien pour remplacer la prise.

10) S'assurer que le cordon est placé dans un endroit où il ne risque pas d'être écrasé, piétiné ou coincé. Faire particulièrement attention à ses extrémités de branchement, y compris sa fiche.
11) N'utiliser que les accessoires ou périphériques recommandés par le fabricant.
12) N'utiliser l'appareil qu'avec un chariot, meuble, trépied, support ou table recommandé par le fabricant ou vendu avec l'appareil. Lors de l'utilisation d'un chariot, le déplacer avec le plus grand soin afin d'éviter tout dommage.
13) Débrancher cet appareil lors d'un orage ou en cas de non-utilisation prolongée.
14) Confier l'appareil à un technicien qualifié pour toute réparation: cordon d'alimentation ou fiche endommagé, liquide renversé ou objet tombé dans l'appareil, exposition à la pluie ou à une humidité excessive, mauvais fonctionnement ou échappement de l'appareil.

Disque	Logo	Identification dans le présent manuel	Remarques
DVD-RAM		RAM	Enregistrement sur appareil conforme à la version 1.1 du Video Recording Format (norme d'enregistrement vidéo unifiée), tel un enregistreur DVD-Veridéo, caméra vidéo DVD, ordinateurs, etc.
		JPEG	Enregistrement effectué selon la norme DCF (Design rule for Camera File system) version 1.0.	● Pour la lecture de fichiers JPEG ou MPEG4, sélectionner "Lecture disque données" (→ page 15, Menu Autres).
		MPEG4	Enregistrement au moyen d'un appareil SD polyvalent ou d'un enregistreur DVD Panasonic [conforme à la norme SD vidéo (format ASF)/système vidéo MPEG4 (profil simple)/système audio G.726].
DVD-Audio		DVD-A	Certains disques DVD-Audio multicanal empêchent le mélange-abaissement (→ Endos, "Glossaire") d'une partie ou de la totalité de leur contenu, selon l'intention du fabricant. Lors de la lecture d'un tel disque, ou d'une telle partie d'un disque, il est nécessaire que le nombre d'enceintes raccordées soit le même que la spécification de canaux du disque. Sinon, le son ne sera pas correctement émis (p. ex. absence d'une partie du signal audio, impossibilité de sélectionner l'audio multicanal, audio sur deux canaux). Se reporter à l'emballage du disque pour plus de renseignements.
		DVD-V	Certains disques DVD-Audio peuvent contenir des images DVD-Veridéo. Pour lire un contenu DVD-Veridéo, sélectionner "Lecture DVD vidéo" (→ page 15, Menu Autres).
DVD-Veridéo		DVD-V	—
DVD-R			Les disques DVD-R Panasonic enregistrés et finalisés* sur un enregistreur DVD ou un caméscope DVD Panasonic sont lus comme DVD-Veridéo sur cet appareil.
CD Vidéo		VCD	—
SVCD			Conforme à la norme IEC62107.
CD		CD	Cet appareil est compatible avec le codage HDCD (→ Endos, "Glossaire"), mais ne peut pas prendre en charge la fonction d'extension des crêtes (une fonction qui élargit la plage dynamique des signaux de niveau élevé).● Lors de la lecture d'un CD au format HDCD, l'indication "HDCD" s'allume sur l'appareil.
CD-RCD-RW	—	[Zx4D]	Cet appareil peut prendre en charge les disques CD-R/RW (disque audio) enregistrés aux formats identifiés ci-contre. Fermer les sessions ou finaliser* après la fin de l'enregistrement.Disques HighMATFichiers WMA, MP3 et JPEG seulement.Pour une lecture sans recourir à la fonction HighMAT, sélectionner "Lecture disque données"(→ page 15, Menu Autres).WMACet appareil n'est pas compatible avec le format débit binaire multiple (Multiple Bit Rate) (MBR: fichier dont le même contenu est codé selon divers débits binaires).

appareil compatible.

ement, il pourrait ne pas être possible de lire les disques indiqués plus haut.

■ Disques non compatibles

DVD-ROM, CD-ROM, CDV, CD-G, DVD+R, +RW, DVD-RW, SACD, Disque Vidéo "Divx" et CD Photo, DVD-RAM ne pouvant être retirés de leur cartouche, DVD-RAM de 2,6 Go et de 5,2 Go, Disque PAL® et les disques "Chaoji VCD" disponibles sur le marché dont les CVD, DVCD et SVCD non conformes à la norme IEC62107.

* Il est possible de lire des disques DVD-Audio mais les images fixes pourraient s'afficher en format agrandi.

■ Format audio des DVD

Les disques identifiés par l'un des symboles suivants peuvent être lus.

Manipulation des disques

■ Entretien des disques

DVD-Audio, DVD-Video, CD vidéo, SVCD et CD

Nettoyer le disque avec un linge humide, puis essuyer. DVD-RAM et DVD-R

- Nettoyer avec un nettoyeur DVD-RAM/PD vendu séparément (LF-K200DCA1, s'il est disponible).

- Ne jamais utiliser de tissus, nettoyeurs pour CD, etc.

■ Précautions à prendre

• Ne pas apposer d'étiquette ni de collant sur les disques (Cela peut voiler le disque et le rendre inutilisable).
• Ne pas écrire sur le côté de l'étiquette avec un crayon à bille ou tout autre instrument d'écriture.
• Ne pas utiliser les nettoyeurs en vaporisateur, le benzène, le diluant pour peinture, les liquides de prévention d'électricité statique ou tout autre solvant.
• Ne pas utiliser les protecteurs ni les couvercles anti-éraflures.

• Ne pas utiliser les disques suivants:

• Disques avec ruban adhésif exposé d'étiquettes enlevées (disques loués, etc.).

• Disques gravement voilés ou fendillés.

• Disques de forme irrégulière, en forme de coeur, par exemple.

• Ne pas mettre le lecteur sur un amplificateur ni sur tout autre appareil qui risque de chauffer. La chaleur peut endommager irrémédiablement le lecteur.

• Ne faire aucuns des raccordements via un magnétoscope. En effet, du fait du système antipiratage, l'image pourrait ne pas être reproduite correctement.
• Mettre tous les appareils hors tension et lire leur manuel d'utilisation.
• Relier les prises de même couleur.

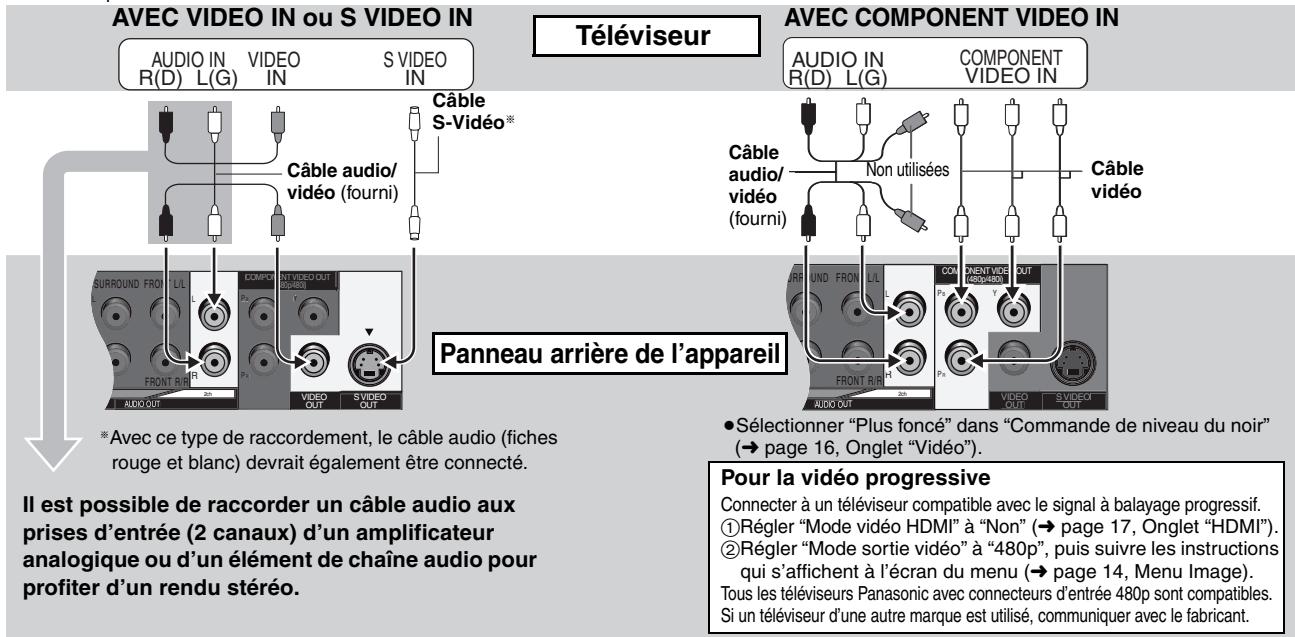

AVEC VIDEO IN ou S VIDEO IN AUDIO IN R(D) L(G) VIDEO IN S VIDEO IN Câble S-Video* Câble audio/ vidéo (fourni) Panneau arrière de l'appareil * Avec ce type de raccordement, le câble audio (fiches rouge et blanc) devrait également être connecté. Il est possible de raccorder un câble audio aux prises d'entrée (2 canaux) d'un amplificateur analogique ou d'un élément de chaîne audio pour profiter d'un rendu stéréo. Téléviseur AVEC COMPONENT VIDEO IN AUDIO IN R(D) L(G) COMPONENT VIDEO IN Câble audio/ vidéo (fourni) Non utilisées Câble vidéo ● Sélectionner "Plus foncé" dans "Commande de niveau du noir" (→ page 16, Onglet "Vidéo"). Pour la vidéo progressive Connector à un téléviseur compatible avec le signal à balayage progressif. ① Régler "Mode vidéo HDMI" à "Non" (→ page 17, Onglet "HDMI"). ② Régler "Mode sortie vidéo" à "480p", puis suivre les instructions qui s'affichent à l'écran du menu (→ page 14, Menu Image). Tous les téléviseurs Panasonic avec connecteurs d'entrée 480p sont compatibles. Si un téléviseur d'une autre marque est utilisé, communiquer avec le fabricant.

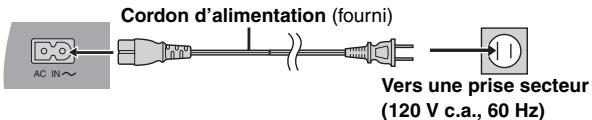

■ Brancher le cordon d'alimentation en dernier

Cordon d'alimentation (fourni) Vers une prise secteur (120 V c.a., 60 Hz)

Conservation de l'énergie

Cet appareil consomme une petite quantité d'énergie même lorsqu'il est hors marche (1 W). Pour économiser l'énergie lorsque l'appareil n'est pas utilisé pendant une période prolongée, débrancher le cordon d'alimentation.

Réglage de la qualité de l'image et du rendu sonore (avec connexion HDMI) (→ Endos, Glossaire)

Le raccordement de cet appareil à un téléviseur haute définition compatible avec le format HDMI a pour effet de convertir et d'acheminer des enregistrements vidéo en signaux vidéo haute définition (720p, 1080i). Il est également possible d'obtenir un rendu sonore ambiophonique multicanal en connectant un amplificateur HDMI compatible équipé de prises de sortie multicanal.

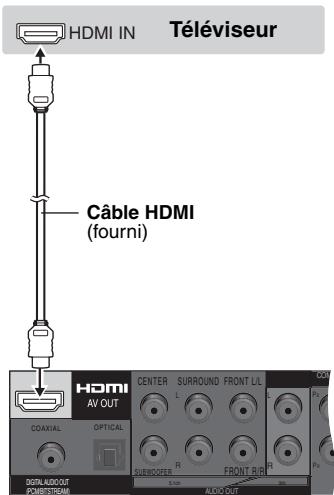

Avec un téléviseur HDMI compatible

Pour un rendu sonore de haute qualité et un signal vidéo numérique haute définition avec connexion d'un seul câble.

- Il est possible d'obtenir un rendu sonore ambiophonique multicanal en connectant un amplificateur à d'autres prises audio (→ page 7).

HDMI IN Téléviseur Câble HDMI (fourni) HDMI AV OUT COAVIAL OPTICAL DIGITAL AUDIO OUT (POWESTREAM) CENTER L SURROUND FRONT L/L L P1 R SUBSICOFER R FRONT R/R 20 AUDIO OUT

Panneau arrière de l'appareil

- Régler "Mode vidéo HDMI" et "Sortie audio HDMI" à "Oui" (→ page 17, Onglet "HDMI")

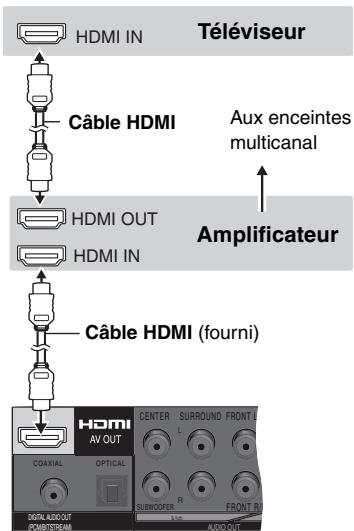

Avec un téléviseur et un amplificateur HDMI compatibles

Pour un rendu sonore ambiophonique numérique multicanal en plus de la restitution d'une image numérique en haute définition.

Téléviseur HDMI IN Câble HDMI Aux enceintes multicanal HDMI OUT HDMI IN Amplificateur Câble HDMI (fourni) HDMI AV OUT COAXIAL OPTICAL DIGITAL AUDIO OUT PROMSTREAM CENTER SURROUND FRONT L L SUBMOODER R FRONT R AUDIO OUT

Panneau arrière de l'appareil

- Régler "Mode vidéo HDMI" et "Sortie audio HDMI" à "Oui" (→ page 17, Onglet "HDMI")

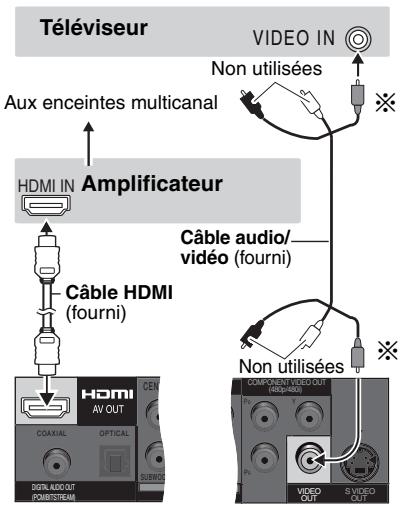

Avec un amplificateur HDMI compatible

La connexion d'un amplificateur HDMI compatible permet un rendu sonore ambiophonique multicanal même si le téléviseur utilisén'est pas compatible avec le format HDMI.

Téléviseur AUX enceintes multicanal HDMI IN Amplificateur Câble HDMI (fourni) VIDEO IN Non utilisées Câble audio/ vidéo (fourni) Non utilisées HDMI AV OUT COAXIAL OPTICAL SUBWHO DIGITAL AUDIO/ STEM/ HDMI VIDEO OUT S VIDEO OUT

Panneau arrière de l'appareil

- Régler “Mode vidéo HDMI” à “Non” et “Sortie audio HDMI” à “Oui”(→ page 17, Onglet “HDMI”) *Il est également possible d’utiliser les prises S VIDEO et COMPONENT VIDEO.

• Pour obtenir une image haute définition, faire la connexion à un téléviseur haute définition compatible avec HDMI et activer “Mode sortie vidéo” (→ page 14, Menu Image).
• Cet appareil est équipé de HDMI version 1.1 (EDID version 1.3, jusqu'à 512 octets). Cette version n'est pas compatible avec la fonction de contrôle HDMI (CEC).
• Lors du raccordement d'un équipement ne pouvant prendre en charge les fichiers protégés contre le piratage (CPPM → Endos, "Glossaire"), le signal audio du DVD-Audio ainsi protégé ne peut être reçu via la prise de sortie HDMI AV OUT. Connecter la fiche audio [L (G), R (D)] du câble audio/vidéo dans une prise d'entrée audio compatible avec le format HDMI.

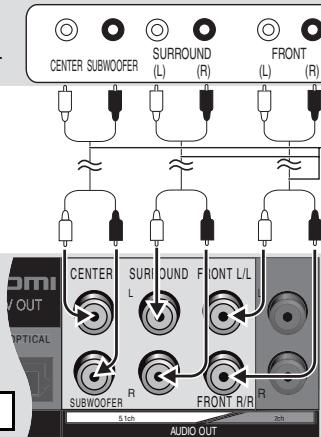

Rendu ambiophonique multicanal

- Sélectionner “Non” sous “Sortie audio HDMI” (→ page 17, Onglet “HDMI”).

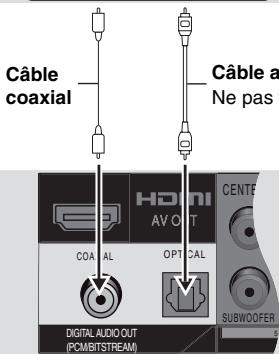

AVEC COAXIAL IN ou OPTICAL IN

Amplificateur

Amplificateur avec décodeur ou combinaison amplificateur-décodeur

• Il n'est pas possible d'utiliser de décodeurs DTS Digital Surround non compatibles avec DVD.
• Même avec cette connexion, la sortie ne sera que sur 2 canaux lors de la lecture de DVD-Audio. Pour entendre le signal ambiophonique multicanal, utiliser les prises AUDIO OUT 5.1 canaux (→ droite) ou les prises HDMI (→ page 6).

AVEC AUDIO IN 5.1ch

Pour un rendement optimal avec un disque DVD-Audio multicanal à modulation linéaire par impulsions codées, cette connexion est recommandée. Pour profiter d'un rendu ambiophonique multicanal, raccorder l'appareil à un amplificateur doté de prises HDMI (→ page 6).

Câble coaxial Câble a Ne pas HDMI AV OUT CENTE COA CAL OPT CAL SUBWOOFER DIGITAL AUDIO OUT (PCMBITSTREAM)

Câble audio numérique à fibres optiques
Ne pas trop plier le câble lors du raccordement.

• Modifier “Sortie numérique PCM”, “Dolby Digital” et “DTS Digital Surround” (→ page 16, Onglet “Audio”).

Panneau arrière de l'appareil

CENTER SUBWOOFER SURROUND (L) R FRONT (L) (R) CEREMI OUT OPTICAL SUBWOOFER SURROUND L R FRONT L/L R FRONT R/R AUDIO OUT

Câble audio
Connector les câbles aux prises correspondant aux enceintes acoustiques qui ont été raccordées.

ÉTAPE 2 Télécommande

Piles

R6/LR6, AA, UM-3

• S'assurer de respecter la polarité (+, -).
• Ne pas utiliser de piles rechargeables.
• utiliser ensemble des piles neuves et usées.
• utiliser ensemble des piles de types différents.
• exposer les piles à la chaleur ou à la flamme.
• démonter ou court-circuiter les piles.
• tenter de recharger des piles alcalines ou au manganèse.
• utiliser des piles dont la gaine a été enlevée ou est endommagée.

Ne pas:

Un traitement inapproprié des piles peut entraîner une fuite de l'électrolyte susceptible d'endommager les objets avec lesquels elle entrerait en contact et de provoquer un incendie.

Retirer les piles de la télécommande si celle-ci ne doit pas être utilisée pendant une longue période. Ranger les piles dans un endroit sombre et frais.

Utilisation

Orienter la télécommande directement vers le capteur de signal ( page 8), en prenant soin d'éviter les obstacles, à une distance maximum de 7 m (23 pi).

ÉTAPE 3 CONFIGURATION RAPIDE

Mettre le téléviseur en marche. Sélectionner le mode d'entrée vidéo sur le téléviseur selon le type de connexion effectué.

DVD TV + - SHANDEO CH VOLUME DIRECT NAVIGATOR TOP MENU ENTER MENU DISPLAY RETURN CONTRAST BRIGHTNESS SHARPESS COLOR SUBTITLE AUDIO ANGLEPAGE SETUP PLAY MODE DNR ZOOM GROUP

1

Mise en marche.

2

Affiche le menu de QUICK SET UP.

3

Suivre les instructions affichées et effectuer les paramétrages requis.

4

Appuyer pour mettre fin à la CONFIGURATION RAPIDE.

5

Appuyer pour quitter.

Pour modifier ultérieurement les paramétrages

Sélectionner "CONFIGURATION RAPIDÉ" (→ page 17, Onglet "Autres").

ÉTAPE 4 Fonctionnement avec un téléviseur (Il est possible de commander le téléviseur au moyen de la télécommande de cet appareil.)

Orienter la télécommande vers le téléviseur.

Tout en appuyant sur [TV], entrer le code au moyen des touches numériques.

Ex.: 01: [0] → [1]

Fabricant et n° de code

Touches de commande du téléviseur

Panasonic National QUASAR	01, 02	HITACHI	12	RCA	05	THOMSON	05
		JVC	11	SAMSUNG	14, 18, 19	TOSHIBA	09
		LG	15, 16, 17	SANYO	10	ZENITH	04
FISHER	10	MAGNAVOX	03	SHARP	06, 07
GE	05	MITSUBISHI	13	SONY	08
GOLDSTAR	15, 16, 17	PHILIPS (RC-5)	03	SYLVANIA	03

Faire des essais en allumant le téléviseur et en changeant de canal. Répéter la marche à suivre jusqu'à ce que vous ayez trouvé le code qui permet un fonctionnement correct.
- Si la marque du téléviseur n'apparaît pas dans la liste ou si le code indiqué pour le téléviseur ne permet pas de télécommander celui-ci, c'est que la télécommande n'est pas compatible avec le téléviseur.

DVD TV R: SELECT TV:VIDEO CH VOLUME + - BY ENHANCED MERT RE-45/2013 AUDIO ONLY 1 2 3 4 5 6 PLAY SPEED POSITION MEMORY 7 8 9 QUICK REPLAY CAMDEL 0 10 SKIP SLOW/SEARCH STOP PAUSE PLAY DIRECT NAVIGATOR PLAY LIST TOP MENU MENU ENTER DISPLAY RETURN CONTRAST BRIGHTNESS SHARPIES COLOR SUBTITLE AUDIO AMGAPAGE SETUP

① Mise en marche. POWER ⏻/1 Capteur du signal de la télécommande ② Ouvrir le plateau du disque. △OPEN/CLOSE (→ page 9) AV ENHANCER Arrêt Pause ■ ■ ■ ③ Placer le disque sur le plateau. ● Avec les disques à double face, introduire le disque avec l'étiquette de la face à lire vers le haut. ● RAM Retirer le disque de sa cartouche avant de l'introduire dans l'appareil. ④ Amorcer la lecture. Appuyer pour effectuer un saut. Maintenir la pression pour effectuer —une recherche (pendant la lecture) —une lecture au ralenti (pendant la pause)

Arrêt STOP La position est mémorisée lorsque “▶” clignote à l'affichage. • Appuyer sur [▶] (PLAY) pour poursuivre la lecture. DVD-V Aperçu des chapitres précédents (→ page 11, Mémorisation de position) • Appuyer sur [■] pour annuler la position. Pause PAUSE • Appuyer sur [▶] (PLAY) pour relancer la lecture. Saut SKIP ←← →→ Saut de rubriques. • RAM Il est également possible de repérer les marqueurs [→ page 14, Repère(VR)]. Saut de groupe WMA MP3 JPEG MPEG4 Saut de groupes. • Cette fonction n'a aucun effet en mode pause. Recherche (pendant la lecture) SLOW/SEARCH Ralenti (pendant la pause) Jusqu'à 5 paliers • Appuyer sur [▶] (PLAY) pour amorcer la lecture. • VCD Ralenti : En sens avant seulement. • MPEG4 Ralenti : Ne fonctionne pas. Image par image (pendant la pause) RAM DVD-V VCD • VCD en sens avant seulement. Sélection d'une rubrique à l'écran Sélectionner ←← →→ Enregistrer

Nota

• L'indicateur "D.MIX" confirme qu'une bande son avec 3 canaux ou plus peut être mélangée-abaissée sur deux canaux. (→ Endos, "Glossaire")
• La rotation du disque continue pendant l'affichage du menu. Afin de protéger le système d'entraînement et l'écran du téléviseur, appuyer sur [■] pour immobiliser le disque.

Si un problème de fonctionnement devait survenir, se reporter au guide de dépannage ( page 18, 19).

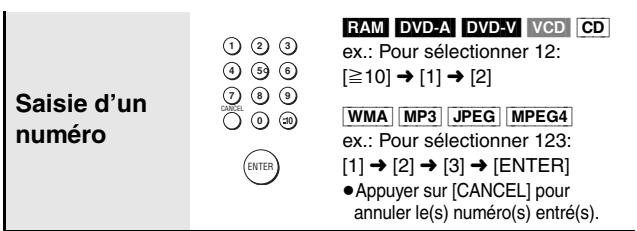

RAM DVD-A DVD-V VCD CD ex.: Pour sélectionner 12: [≥10] → [1] → [2] WMA MP3 JPEG MPEG4 ex.: Pour sélectionner 123: [1] → [2] → [3] → [ENTER] ● Appuyer sur [CANCEL] pour annuler le(s) numéro(s) entré(s).

Menu du disque	DIRECT NAVIGATOR TOP MENU	DVD-A DVD-V Affiche le premier écran menu. RAM Lecture des programmes (→ page 13).
	PLAY LIST MENU	DVD-V Affiche le menu du disque. RAM Lecture d'une liste de lecture (→ page 13).
	RETURN ○	VCD avec pilotage de la lecture Affiche le menu du disque.

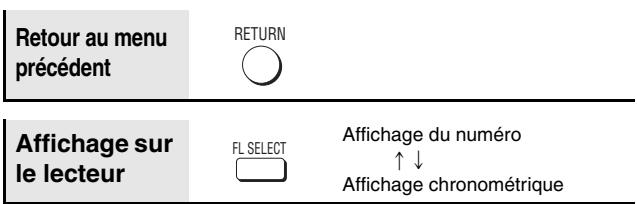

Retour au menu précédent RETURN Affichage sur le lecteur FL SELECT Affichage du numéro ↑ ↓ Affichage chronométrique

Écran de renseigne- ments SUBTITLE RAM Active ou désactive les sous-titres (→ page 11). DVD-V VCD (SVCD seulement) Sélectionne la langue des sous-titres (→ page 11). WMA MP3 JPEG MPEG4 CD (texte CD seulment) Affichage ou non de l'écran de renseignements.

■ Interrupteur/mise en attente (POWER ⏻/I)

Appuyer sur cet interrupteur pour commuter l'appareil du mode d'attente au mode de marche et vice versa. En mode d'attente, l'appareil continue de consommer une petite quantité de courant.

Rappel des paramètres audio et vidéo recommandés—Rehausseur AV (AV Enhancer)

Appuyer sur [AV ENHANCER] pour sélectionner

"Auto", "Utilisateur1", "Utilisateur2" ou

"Utilisateur3".

Non: Annulé

Auto: Les paramètres audio et vidéo optimaux sont établis.

Utilisateur1*: Convient au vidéo (DVD-V) (préréglé en usine).

Utilisateur2*: Convient à l'audio (préréglé en usine).

Utilisateur3*: Convient au vidéo (RAM) (préréglé en usine).

* Il est possible de modifier le paramétrage de Utilisateur 1–3 selon les préférences (→ page 15, “AV Enhancer” dans Menu Autres).

Lorsque le rehausseur AV(Auto)est activé, il n'est pas possible de modifier les paramètres indiqués ci-dessous.

Paramétrages audio:

Multi remastériser (→ ci-dessous)

Ambiophonie évoluée/Optimisation dialogues/Dolby Pro Logic II ( page 15)

Paramétrages vidéo:

Mode image ( page 14)

Gamma/Amplificateur BF (→ page 14)

Contraste/Luminosité/Netteté/Couleur (→ ci-contre).

Réduc. bruit num. MPEG/Réduction bruit 3D

(→ page 11, Réduction du bruit vidéo)

Assure un rendu sonore plus naturel—Multi remastériser

RAM DVD-V (Disques enregistrés à 48 kHz seulement)

DVD-A (Disques enregistrés à une fréquence d'échantillonnage de 44,1 kHz ou 48 kHz seulement)

VCD CD

• Lors de la production d'un signal de sortie multicanal, cette fonction restaure les fréquences perdues lors de l'enregistrement pour un rendu sonore plus près de l'original.
• Lors de la production d'un signal de sortie sur 2 canaux de ces disques, cette fonction assure un rendu sonore plus réaliste en ajoutant des signaux haute fréquence non enregistrés sur le disque, par exemple, lors de la lecture à 96 kHz d'un DVD-Vidéo enregistré à 48 kHz. (→ Voir "Fréquence d'échantillonnage" dans "Glossaire" à l'endos.)

WMA MP3 (Enregistrement sous une fréquence d'échantillonnage autre que 8 kHz, 16 kHz ou 32 kHz)

Cette fonction restaure les fréquences perdues lors de l'enregistrement pour un rendu sonore plus près de l'original.

Appuyer sur [MULTI RE-MASTER] pour sélectionner “1”, “2” ou “3”.

Fréquence d'échantillonnage de sortie Niveau de remastérisation

Paramètre	DVD-A DVD-V CD (LPCM/PPCM)Type de musique	Autres disquesNiveau de l'effet
1	Rythme rapide (ex.: musique pop et rock)	Faible
2	Divers rythmes (ex.: jazz)	Moyen
3	Rythme lent (ex.: musique classique)	Élevé
Non	Désactivé	Désactivé

Réglage du niveau de remastérisation DVD-A DVD-V CD (LPCM/PPCM)

Appuyer sur [◀▶] pour régler le niveau (−6 dB à + 6 dB).

- Cette fonction pourrait ne pas fonctionner lorsque la connexion est faite sur les prises DIGITAL AUDIO OUT ou HDMI AV OUT.

Il se peut que, dépendant des enregistrements sur le disque, les fonctions rehausseur AV et multi remastérisation ne puissent être utilisées.

AUDIO ONLY

Pour l'écoute d'un son de qualité encore plus élevée—AUDIO ONLY

Pour un rendu sonore optimal, désactiver la reproduction de l'image.

Pendant la lecture

Appuyer sur [AUDIO ONLY].

• La fonction AUDIO ONLY (audio seulement) est désactivée sur une seconde pression de la touche [AUDIO ONLY] ou lorsque l'appareil est mis dans le mode attente.
• Une image n'est affichée à l'écran que lorsque —le disque est arrêté.
  —des opérations telles que la recherche sont exécutées.
  —l'affichage ou le menu à l'écran est activé.
• Lorsque cette fonction est activée, aucun signal audio ni vidéo n'est transmis depuis la prise HDMI AV OUT.

Réglage de l'image

Contraste

Accentue le contraste entre les parties claires et les parties sombres de l'image.

1. Appuyer sur [CONTRAST].

1. Appuyer sur [◀▶] pour régler (−7 à +7).

Luminosité

Augmente la luminosité de l'image.

1. Appuyer sur [BRIGHTNESS].
2. Appuyer sur [◀▶] pour régler (0 à +15).

Netteté

Ajuste la netteté des bords des lignes horizontales.

1. Appuyer sur [SHARPNESS].
2. Appuyer sur [◀▶] pour régler (−7 à +7).

Couleur

Ajuste la nuance des couleurs de l'image.

1. Appuyer sur [COLOR].
2. Appuyer sur [◀▶] pour régler (−7 à +7).

PLAY MODE

Lecture de tous les groupes/programmée/aléatoire

DVD-A

DVD-V

VCD

CD

WMA

MP3

JPEG

MPEG4

En mode arrêt, appuyer sur [PLAY MODE].

Sur chaque pression de la touche:

Lecture de tous les groupes (DVD-A) → Lecture programmée → Lecture aléatoire ↑——— Non (lecture normale)←

- Désactiver la lecture au format HighMAT pour permettre la lecture programmée ou aléatoire. Sélectionner “Lecture disque données” (→ page 15, Menu Autres).

■ Lecture de tous les groupes Appuyer sur [▶] (PLAY).

■ Lecture programmée (jusqu'à 32 rubriques)

1 Appuyer sur les touches numériques pour sélectionner des rubriques (→ page 8, Saisie d'un numéro).

Recommencer cette étape pour programmer d'autres rubriques.

2 Appuyer sur [▶] (PLAY).

ex.: DVD-V

Sélection de tous les éléments

(sur le disque ou dans un titre ou groupe)

Appuyer sur [ENTER] et [▲ ▼] pour sélectionner "ALL", puis appuyer de nouveau sur [ENTER] pour confirmer.

Modification du programme

Appuyer sur [▲ ▼] pour sélectionner une rubrique.
- Pour remplacer une rubrique, répéter l'étape 1.
- Pour supprimer une rubrique, appuyer sur [CANCEL] (ou sélectionner "Effacer" et appuyer sur [ENTER]).
- Appuyer sur [ANGLE/PAGE] pour sauter une page à la fois.

Suppression d'un programme au complet

Sélectionner “Effacer tout le programme”, puis appuyer sur [ENTER]. Le programme est également effacé après la mise hors marche ou l'ouverture du plateau du disque.

■ Lecture aléatoire

1 (DVD-A DVD-V WMA MP3 JPEG MPEG4)

Appuyer sur les touches numériques appropriées pour sélectionner un groupe ou un titre. (→ page 8, Saisie d'un numéro)

2 Appuyer sur [▶] (PLAY).

ex.: DVD-V

Pour quitter le mode de lecture de tous les groupes, programmée ou aléatoire

Appuyer sur [PLAY MODE] à plusieurs reprises jusqu'à ce que la lecture cesse.

Modification de la vitesse de lecture

RAM DVD-V

Appuyer sur [∧, PLAY SPEED] ou [∨, PLAY SPEED].

-de ×0,6 à ×1,4 (par incréments de 0,1)

ex.: RAM

DVD-VR

×0.9 ▶

• Appuyer sur [▶] (PLAY) pour rétablir la lecture normale.
• Après avoir modifié la vitesse

–Les fonctions Multi remastériser (→ page 9), Ambiophonie évoluée et Dolby Pro Logic II (→ page 15, Menu Audio) n'ont aucun effet.

–Le son est reproduit sur 2 canaux.

-La fréquence d'échantillonnage passe de 96 kHz à 48 kHz.

- Selon les données enregistrées sur le disque, cette fonction pourrait ne pas pouvoir être utilisée.

GROUP

Lancement de la lecture à partir d’un groupe donné

DVD-A WMA MP3 JPEG MPEG4

Un dossier sur un disque au format WMA/MP3, JPEG ou MPEG4 est traité comme étant un “Groupe”.

Dans le mode arrêt

1 Appuyer sur [GROUP].
2 Sélectionner un groupe au moyen des touches [▲▼] ou des touches numériques, puis appuyer sur [ENTER].

DVD-A Pour la lecture de tous les groupes (→ ci-contre, Lecture de tous les groupes)

Reprise rapide

(Seulement pendant l'affichage du temps de lecture écoulé)

MPEG4 : Ne fonctionne pas.

Appuyer sur [QUICK REPLAY] pour revenir en arrière quelques secondes.

Selon les données enregistrées sur le disque, cette fonction pourrait ne pas pouvoir être utilisée.

Mémorisation de position

(Seulement pendant l'affichage du temps de lecture écoulé

JPEG: Fonctionne avec tous les fichiers JPEG.)

Cette position demeure en mémoire même après avoir mis l'appareil hors marche ou changé de disque.

Appuyer sur [POSITION MEMORY].

Position mémorisée

- Jusqu'à 5 disques.

• Lors de la mémorisation du sixième disque, la première position entrée en mémoire est remplacée.
• Il peut arriver que certaines portions du disque ne puissent être sauvegardées.

Lorsque l'appareil est mis en marche ou qu'un disque est placé dans la position de lecture, l'indication “▷” clignote à l'affichage.

Appuyer sur [▶] (PLAY) pour poursuivre la lecture à partir de cet endroit.

(À cette étape, la mémorisation est effacée.)

Aperçu des chapitres précédents DVD-V (Au sein d'un titre seulement)

Appuyer sur [▶] (PLAY) lorsque le message suivant s'affiche.

Appuyez sur PLAY pour prévisualiser le chapitre.

Ne pas appuyer sur [▶] (PLAY) s'il n'est pas nécessaire de revoir les chapitres.

Pour annuler

Appuyer sur [■] pendant le clignotement de “▷”.

Changement de langue des dialogues

DVD-A DVD-V (avec bandes son) RAM VCD

Appuyer sur [AUDIO] à plusieurs reprises pour sélectionner la bande son.

RAM VCD

Utiliser cette touche pour sélectionner “L” (G), “R” (D) ou “L R” (G D).

DVD-V (Disques Karaoké)

Appuyer sur [◀▶] pour sélectionner “Oui” ou “Non” pour les paroles. Pour de plus amples renseignements, lire la notice d'emploi du disque.

Type de signal/données

LPCM/PPCM/☐ Digital/DTS/MPEG: Type de signal kHz (Fréquence d'échantillonnage)/bit/ch (Nombre de canaux)

Exemple: 3/2 .1ch

1: Effet de basse fréquence (n'est pas affiché en l'absence de signal) 0: Aucun effet ambiophonique 1: Effet ambiophonique monaural 2: Effet ambiophonique stéréophonique (gauche/droit) 1: Centre 2: Avant gauche+Avant droit 3: Avant gauche+Avant droit+Centre

Changement de langue des sous-titres

DVD-V (avec sous-titles multiples) VCD (SVCD seulement)

Appuyer à plusieurs reprises sur [SUBTITLE] pour sélectionner la langue des sous-titres.

Affichage/suppression des sous-titres

Appuyer sur [◀▶] pour sélectionner "Oui" ou "Non".

RAM (Activé/désactivé seulement avec des disques permettant d'activer et désactiver l'affichage de sous-titres.)

Appuyer sur [SUBTITLE] pour sélectionner “Oui” ou “Non”.

- Les enregistreurs DVD Panasonic ne peuvent pas enregistrer les informations d'activation ou de désactivation des sous-titres. (Il est également impossible d'enregistrer les informations d'activation/désactivation sur un DVD-R Panasonic finalisé sur un enregistreur DVD Panasonic.)

Angle de prise de vue/rotation, avancement des images

Appuyer à plusieurs reprises sur [ANGLE/PAGE] pour sélectionner l'angle de vue ou pour faire la rotation ou l'avancement des images fixes.

DVD-V (avec angles multiples)—Sélection d'angle

DVD-A –Avancement d'images fixes

JPEG –Rotation d'images fixes

JPEG La rotation des images fixes est annulée lorsque le plateau du disque est ouvert ou que l'appareil est mis en attente.

Changement du format d'image

RAM DVD-V VCD MPEG4

Cette fonction agrandit l'image au format boîte aux lettres pour remplir l'écran.

Appuyer sur [ZOOM] à plusieurs reprises pour sélectionner le format d'image (Plein écran).

RAM DVD-V VCD

-de × 1,00 à × 1,60 (par incréments de 0,01)

- Maintenir la touche enfoncée pour un ajustement par palier de 0,05 unités.

-de × 1,60 à × 2,00 (par incréments de 0,02)

- Maintenir la touche enfoncée pour un ajustement par palier de 0,1 unités.

MPEG4 seulement

-de × 2,00 à × 4,00 (par incréments de 0,05)

• Maintenir la touche enfoncée pour un ajustement par palier de 0,25 unités.
• Un taux de zoom allant jusqu'à x 4,00 pourrait ne pas être possible en raison du type de téléviseur connecté et de ses paramétrages.

Réduction du bruit vidéo

Réduc. bruit num. MPEG : Adoucit le bruit vidéo et réduit le moirage qui apparaît autour des parties contrastées de l'image.

Réduction bruit 3D : Réduit le bruit.

1 Appuyer sur [DNR] pour sélectionner le réducteur de bruit.
2 Appuyer sur [◀▶] pour effectuer le réglage (Réduc. bruit num. MPEG : 0 à +3, Réduction bruit 3D : 0 à +4).

TOP MENU

MENU

Lecture de disques WMA/MP3/JPEG/MPEG4 WMA MP3 JPEG MPEG4

Il est possible de lire des contenus JPEG et MPEG4 sur disque DVD-RAM ou des disques HighMAT sans utiliser la fonction HighMAT ( page 15, "Lecture disque données" dans Menu Autres).

Lecture du contenu dans l'ordre (Menu Lecture)

Pendant l'affichage du menu

Appuyer sur [▲▼] pour sélectionner “Tous”, “Audio”, “Arrêt sur image”, ou “Vidéo” puis appuyer sur [ENTER].

Menu Lecture Tous Total 436 Audio Total 7 Arrêt sur image Total 427 Vidéo Total 2 WMA/MP3/JPEG/MPEG4 WMA/MP3 JPEG MPEG4 pour sélectionner puis ENTER

- Pour afficher/quitter l'écran

Appuyer sur [TOP MENU]

Lecture à partir d'une rubrique sélectionnée (Menu Navigation)

1 Appuyer sur [MENU].
2 Appuyer sur [▲▼◀▶] pour sélectionner le groupe, puis appuyer sur [ENTER].
3 • Lecture du contenu d'un groupe dans l'ordre Appuyer sur [ENTER].
- Pour lancer la lecture à partir d'un contenu sélectionné Appuyer sur [▲▼◀▶] pour effectuer la sélection, puis appuyer sur [ENTER].

Menu Navigation 002 My favorite2:005 Japanese\001 Lady Starfish Perfume 001 My favorite1 002 My favorite2 001 Brazilian 002 Chinese 003 Czech 004 Hungarian 005 Japanese 006 Mexican 007 Philippine 008 Swedish 009 Piano 010 Vocal Groupe 005/023 Contenu 0001/0004 DISPLAY afficher le sous-menu RETURN quitter Numero du groupe et du contenu en cours de lecture : JPEG : WMA/MP3 : MPEG4 Numero actuellement sélectionné

• Pour sauter une page à la fois, appuyer sur [ANGLE/PAGE].
• Pour l'écoute d'un ficher WMA/MP3 pendant le visionnement d'une image JPEG.
  Sélectionner d'abord un JPEG, puis sélectionner le ficher WMA/MP3.
  (Procéder dans l'ordre inverse ne peut être fonctionnel.)
• Pour quitter l'écran
  Appuyer sur [MENU].

■ Utilisation du sous-menu

1 Appuyer sur [MENU].
2 Appuyer sur [DISPLAY].
3 Sélectionner une rubrique au moyen des touches [▲ ▼], puis appuyer sur [ENTER].

Multi	Groupes et contenu
Liste	Contenu seulement
Arbre	Groupes seulement
Miniature	Imagettes JPEG
Groupe suivant	Passage au groupe suivant
Groupe précédent	Retour au groupe précédent
Tous	WMA/MP3, JPEG et MPEG4
Audio	WMA/MP3 seulement
Arrêt sur image	JPEG seulement
Vidéo	MPEG4 seulement
Aide	Pour passer des messages guides à l'indicateur chronométrique
Rechercher	Recherche par contenu ou titre de groupe (→ ci-contre)

■ Recherche par contenu ou titre de groupe

Placer le curseur sur le titre d'un groupe pour faire la recherche par groupe ou sur le titre du contenu pour rechercher le contenu.

1 Appuyer sur [MENU].
2 Appuyer sur [DISPLAY].
3 Appuyer sur [▲ ▼] pour sélectionner "Rechercher", puis appuyer sur [ENTER].

4 Appuyer sur [▲ ▼] pour sélectionner un caractère, puis appuyer sur [ENTER].

• Recommencer pour entrer d'autres caractères.
• Les lettres minuscules sont incluses dans la recherche.
• Appuyer sur [◀◀▶▶] pour passer entre A, E, I, O et U.
• Appuyer sur [◀] pour supprimer un caractère.
• Effacer l'astérisque (*) pour la recherche des titres commençant avec ce caractère.

5 Appuyer sur [▶] pour sélectionner “Rechercher”, puis appuyer sur [ENTER].
L'écran des résultats de la recherche s'affiche.

6 Appuyer sur [▲ ▼] pour sélectionner le contenu ou le groupe, puis appuyer sur [ENTER].

MENU

Lecture de CD CD

Les titres apparaissent lors de la lecture d'un disque texte CD.

1 Appuyer sur [MENU].
2 Sélectionner la plage au moyen des touches [▲▼], puis appuyer sur [ENTER].
- Pour sauter une page à la fois, appuyer sur [ANGLE/PAGE].

ex : Texte CD

Texte CD 1/23 2:01 Disque Time: All By Artist Disque Artist: Pine Island Plate Time: Long John Platinum Plate Artist: SHFWREECED 1. Ashley at Prom 2. City Reign 3. Formula one 4. Soccer 5. Baseball 6. Nanotherapy 7. Celloos 8. Tribbles 9. White Guard 10. Discovery pour sélectionner puis ONLY AUTO QUINTER

- Pour quitter l'écran Appuyer sur [MENU]

Lecture de disques HighMAT™

WMA MP3 JPEG

Pendant l'affichage du menu

Appuyer sur [▲▼◀▶] pour régler, puis appuyer sur [ENTER].

New Playlist Item Long Name Display To PAGE 1/3 Menu1 Play list1 Menu2 Play list2 Menu3 Play list3 Péc Retour Subvante

Menu: Conduit au menu suivant montrant les listes de lecture ou un autre menu

Liste de lecture: la lecture s'amorce

• Pour rappeler le menu à l'écran
  Appuyer sur [TOP MENU], puis appuyer sur [RETURN] à plusieurs reprises.
• Pour modifier l'arrière-plan du menu
  Appuyer sur [DISPLAY].
  L'arrière-plan est remplacé par celui enregistré sur le disque.
• Pour afficher/quitter l'écran
  Appuyer sur [TÖP MENU].

Sélection à partir des listes

Pendant la lecture

1 Appuyer sur [MENU].
2 Appuyer sur [◀], puis sur [▲ ▼] pour commuter entre la liste de lecture, le groupe et la table des matières.
3 Appuyer sur [▶], puis sur [▲ ▼] pour sélectionner une rubrique et appuyer sur [ENTER].

- Pour sauter une page à la fois, appuyer sur [ANGLE/PAGE].

- Pour quitter l'écran

Appuyer sur [MENU].

Conseils pour créer des disques WMA/MP3/JPEG et MPEG4 (pour

• Les disques doivent satisfaire aux normes ISO9660 de niveau 1 ou 2 (sauf dans le cas des formats étendus).
• Le lecteur est compatible avec les enregistrements multisession; par contre, s'il y a plusieurs sessions, l'amorce de la lecture pourrait prendre plus de temps. Pour prévenir un tel problème, réduire le nombre de sessions à un strict minimum.
• S'il y a plus de 8 groupes, le huitième et ceux qui suivent seront affichés sur une ligne verticale à l'écran du menu.
• Il se peut que l'ordre d'affichage ne soit pas le même sur le menu que sur l'écran de l'ordinateur.
• Cet appareil ne peut prendre en charge des fichiers enregistrés au format de paquet.

Appellation des dossiers et des fichiers (Les fichiers sont traités à la manière de contenu tandis que les dossiers sont considérés comme des groupes.)

Au moment de l'enregistrement, attribuer un préfixe ordinal (à trois chiffres) au nom des dossiers et des fichiers en fonction de l'ordre dans lequel leur lecture doit se faire (peut ne pas fonctionner).

Les fichiers doivent comporter l'extension:

".WMA" ou ".wma"

".MP3" ou ".mp3"

".JPG", ".jpg", ".JPEG" ou ".jpeg"

“.ASF” ou “.asf”

ex.: MP3

DIRECT NAVIGATOR

PLAY LIST

Lecture de disques RAM RAM

• Les titres ne s'affichent que s'ils ont été créés au préalable.
• Il n'est pas possible de modifier les titres ni les listes de lecture.

Lecture de programmes

1 Appuyer sur [DIRECT NAVIGATOR].
2 Appuyer sur [▲ ▼] ou sur les touches numériques pour sélectionner le programme.

- Pour sauter une page à la fois, appuyer sur [ANGLE/PAGE].

- Sélection d'un numéro à 2 chiffres ex.: 23: [≥10] → [2] → [3]

3 Appuyer sur [ENTER].

Navigateur direct N° Date Debut T' titre Content 1 11/1 (MER) 0:05 AM Monday feature 2 1/1 (LUN) 1:05 AM Auto action 3 2/2 (MAR) 2:21 AM Cinema 4 3/3 (MER) 3:37 AM Music 5 4/10(JEU) 11:05 AM Baseball ▲▼ ▼ ~ ▼ sélectionner RESELL quitter

- Appuyer sur [▶] pour afficher le contenu du programme.

Liste de lecture

(Seulement lorsque le disque comporte une liste de lecture)

1 Appuyer sur [PLAY LIST].
2 Appuyer sur [▲ ▼] ou utiliser les touches numériques pour sélectionner la liste de lecture.

- Pour sauter une page à la fois, appuyer sur [ANGLE/PAGE].

- Sélection d'un numéro à 2 chiffres

3 Appuyer sur [ENTER].

Liste lect. N. Date Longueur Titre Contenu 1 1/1 0:00:01 City Penguin 2 1/1 0:01:20 Ashley at Poom 3 2/2 1:10:04 Formula one 4 3/3 0:10:20 Soccer 5 4/10 0:00:01 Baseball ▲▼○-● pour sélectionner puis ⬤️ ← → ⬤️ ← → quitter

Lecture d'une scène

1 Suivre les étapes 1 et 2 (→ ci-dessus, Liste de lecture).
2 Appuyer sur [▶].
3 Appuyer sur [▲ ▼] pour sélectionner “Liste des séquences”, puis appuyer sur [ENTER].
- Sélectionner "Contenu" pour afficher le contenu du programme.
4 Appuyer sur [▲▼◀▶] pour sélectionner une scène, puis appuyer sur [ENTER].

WMA

• Il n'est pas possible de lire des fichiers WMA protégés contre le piratage.
• Cet appareil n'est pas compatible avec le format débit binaire multiple (MBR – Multiple Bit Rate).
• Le lecteur n'est pas compatible avec les marqueurs ID3.
• Taux d'échantillonnage compatibles: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 et 48 kHz

MP3

JPEG

- Pour visionner des fichiers JPEG:

-Enregistrer ces fichiers sur un appareil photo numérique conforme aux normes DCF (Design rule for Camera File system) version 1.0. Certains appareils photo numériques sont munis de fonctions qui ne sont pas conformes aux normes DCF version 1.0 telles que la rotation automatique des images, ce qui pourrait rendre les images illisibles.

-Ne modifier les fichiers d'aucune façon ni en changer le nom.

- Cet appareil ne peut prendre en charge les images animées, les enregistrements vidéo au format MOTION JPEG ou autre format semblable, ni les images fixes autres que celles au format JPEG (ex. : TIFF) ou lire le signal sonore qui leur est associé.

MPEG4

- Il est possible de faire la lecture de données MPEG4 [conformes aux spécifications SD vidéo (format ASF)/système vidéo MPEG4 (profil simple)/système audio G.726] enregistrées au moyen des appareils polyvalents SD ou enregistreurs DVD de Panasonic.

1

DISPLAY

Appuyer une fois.

(Lorsque la touche est pressée deux fois, l'indicateur de temps de lecture écoulé s'affiche. → ci-dessous)

2

Sélectionner

3

Faire les paramétrages.

4

RETURN

Appuyer pour quitter.

■ Indicateur de temps de lecture écoulé

État de la lecture Position de lecture Mode de lecture _ _ _ : Lecture normale ALL: Lecture de tous les groupes DVD-A PGM: Lecture programmée RND: Lecture aléatoire PBC: Menu avec pilotage de la lecture VCD Numéro en cours de lecture 1:23:54 Temps de lecture écoulé/Temps restant Appuyer sur [▲ ▼] pour modifier l'affichage. (Seul le temps de lecture écoulé pour les WMA, MP3 et SVCD s'affiche.)

Les éléments qui s'affichent varient selon la connexion et le disque.

Menus principaux

Programme/GroupeTitre/ChapitrePiste/Liste lect.Contenu		Pour amorcer la lecture à partir d’un élément donné
Durée	Pour sauter des passages par incréments chronométriques (Saut dans le temps à la lecture seulement)1. Appuyer sur [ENTER] à deux reprises pour afficher l’indicateur de Saut dans le temps.2. Appuyer sur [▲▼] pour entrer les données chronométriques, puis appuyer sur [ENTER].●Maintenir la touche [▲▼] enfoncée pour aller plus rapidement.Pour amorcer la lecture à partir d’un repère chronométrique donné (Chercher horloge)Pour modifier l’affichage de la durée écoulée/restante
Vidéo	Pour afficher le nombre de pixels

Audio	(→ page 11)
	Pour afficher le débit binaire ou la fréquence d’échantillonnage actuel
Arrêt sur image	Pour passer à une autre image fixe
Miniature	Pour afficher des imagettes
Sous-titres	(→ page 11)
Repère(VR)	Pour repérer un marqueur inscrit sur un enregistrement fait sur un enregistreur DVD-Viséo
Angle	(→ page 11)
Rotation
Diaporama	Pour activer/désactiver le diaporamaPour modifier l’intervalle entre les images (0 à 30 sec.)
Autres réglages	(→ ci-dessous)

Autres réglages

Vitesse de lecture	(→ page 10)
■ Menu Lecture(Seulement pendant l'affichage du temps de lecture écouléJPEG: Les fonctions de répétition et de repère peuvent être utilisées.)
Répétition	Sélectionner une rubrique dont la lecture doit être répétée.
Répétition A-B	Reprise de sections entre deux points spécifiquesAppuyer sur [ENTER] aux points de départ et d'arrêt.Appuyer de nouveau sur [ENTER] pour annuler.●RAM(partie des images fixes): Ne fonctionne pas.
Repère Sauf RAM	Marquage de jusqu'à 5 positions aux fins de relectureAppuyer sur [ENTER]. (Il est maintenant possible d'inscrire des marqueurs.)Pour inscrire un marqueur: [ENTER] (à l'emplacement désiré)Pour marquer une autre position:[◀▶] pour sélectionner "*"→ [ENTER]Pour rappeler un marqueur: [◀▶] → [ENTER]Pour effacer un marqueur: [◀▶] → [CANCEL]● Cette fonction ne peut être utilisée pendant la lecture programmée ou aléatoire.● Les marqueurs ajoutés sont supprimés lors de l'ouverture du plateau du disque ou lorsque l'appareil passe dans le mode d'attente.
■ Menu Image
Mode image	NormalCinéma1: Adoucit l'image et accentue la netteté des scènes sombres.Cinéma2: Accentue l'image et rehausse la netteté des scènes sombres heads Animation DynamiqueUtilisateur (Appuyer sur [ENTER] pour sélectionner "Réglage de l'image") (→ ci-dessous)
	Réglage de l'imageContraste/Luminosité/Netteté/Couleur (→ page 9)Gamma (ajuste la luminosité des zones sombres.)Amplificateur BFRéduit le bruit vidéo en arrière-plan pour donner plus de profondeur à l'image.Réduc. bruit num. MPEG/Réduction bruit 3D(→ page 11, Réduction du bruit vidéo)

Mode sortie vidéo	Avec connexion HDMI (lorsque “Mode vidéo HDMI” est réglé à “Oui”) (→ page 17, Onglet “HDMI”)Les enregistrements vidéo seront convertis et acheminés en un signal haute définition. La qualité de l'image varie selon l'équipement utilisé. Sélectionner la qualité selon les préférences. 480p (progressif) 720p (progressif) 1080i (entrelacé)● Le symbole “*” identifie les formats de signal vidéo de sortie possibles en fonction de l'équipement connecté. Si un choix non identifié par le symbole “*” devait être sélectionné, l'image pourrait subir de la distorsion. Dans une telle éventualité, maintenir enfoncée la touche [CANCEL] jusqu'à ce que l'image redevienne normale. Le paramètre “480p” est alors rétabli.● Le signal de sortie à la prise de sortie vidéo composant (COMPONENT VIDEO OUT) sera au format “480i”.Avec connexion HDMI (lorsque “Mode vidéo HDMI” est réglé à “Non”) (→ page 17, Onglet “HDMI”) ou autre connexion 480i (entrelacé) 480p (progressif)Lorsque “480p” est sélectionné et qu’un écran de confirmation s'affiche, sélectionner “Oui” seulement si le téléviseur connecté est compatible avec un signal à balayage progressif.
Mode de transfert	Lorsque “480p”, “720p” ou “1080i” a été sélectionné (→ ci-dessus), sélectionner la méthode de conversion de manière que le signal de sortie convienne au type de matériel.Auto1 (normal): Détecte les films avec contenu de 24 images/seconde et effectue adéquatement la conversion.Auto2: Compatible avec les films avec contenu de 30 images/seconde en plus de 24 images/seconde. (Suivant le type de contenu, l'image peut être distordue.)Vidéo: Sélectionner lors de la sélection de “Auto1” et “Auto2” et lors de distorsion des images vidéo.
Format HDMI	Avec connexion HDMI (lorsque “Mode vidéo HDMI” est réglé à “Oui”) (→ page 17, Onglet “HDMI”)La qualité de l'image varie selon l'équipement utilisé. Sélectionner la qualité selon les préférences. Les formats non compatibles avec l'équipement connecté ne sont pas affichés.RVB YCbCr (4:4:4) YCbCr (4:2:2)● “Plage HDMI RVB” (→ page 17, Onglet “HDMI”) est disponible lorsque “RVB” est sélectionné.

■ Menu Audio

Dolby Pro Logic II	Dolby Pro Logic II est un décodeur évolué qui transforme en un rendu ambiophonique distribué sur 5 canaux (avant droite et gauche, centre, ambiophonique gauche et droite) tout matériel stéréophonique.NonFilm : Films enregistrés au format Dolby Surround.Musique : Sources stéréophoniques.Cette conversion ne peut se faire avec un signal audio multicanal.Cette conversion ne peut se faire lorsque la connexion est faite sur la prise HDMI AV OUT.
Ambiophonie évoluée	RAM DVD-V VCD (2 canaux ou plus)Permet l'obtention d'un effet ambiophonique avec seulement 2 enceintes avant (SP) ou sur une casque d'écoute (HP) (connecter un équipement muni d'une prise pour casque d'écoute).SP (Enceinte acoustique) 1 Naturel SP 2 AmplifiéHP (Casque d'écoute) 1 Naturel HP 2 Amplifié NonLors de la lecture de disques avec effets ambiophoniques, les sons semblent provenir de chaque côté de l'auditeur.Lorsque le casque d'écoute est branché à un appareil connecté au lecteur, sélectionner "HP 1" ou "HP 2".La distance optimale de la position d'écoute est de 3 à 4 fois soit la distance entre les enceintes gauche et droite avant soit la largeur du téléviseur si les enceintes du téléviseur sont utilisées.Ne pas utiliser en même temps que les effets ambiophoniques sur un autre appareil.
Optimisation dialogues	Augmente l'intelligibilité des dialogues des filmsDVD-V (Avec enregistrements Dolby Digital, DTS sur 3 canaux ou plus avec dialogues sur le canal centre)Oui Non
Multi remastériser	( page 9)
Filtre numérique	Lorsque le signal audio provient de prises AUDIO OUT 2 ou 5.1 canaux ( page 6, 7 ).Nomal : Rendu sonore de qualité normale.Lent: Confère plus d'ambiance au rendu sonore en lui ajoutant de la douceur et plus de profondeur.
Atténuateur	Lorsque le signal audio provient de prises AUDIO OUT 2 ou 5.1 canaux ( page 6, 7 ).Dans le cas où le son serait distordu, activer l'atténuateur.Oui Non
■ Menu Affichage
Info	Oui Non(JPEG MPEG4: Non, Date, Détails)
Position sous-titres	0 à -60 (par incréments de 2)
Luminosité sous-titres	Auto, 0 à -7
Aspect 4/3	Pour sélectionner comment afficher des images au format 4:3 sur un écran 16:9Normal: Étire les images dans le sens de la largeur.Auto: Normalement, le paramètre "Zoom arrière" est activé.Toutefois, lorsque l'image est au format boîte aux lettres, le paramètre "Zoom avant" est automatiquement activé.Zoom arrière: L'image est rétrécie, centrée sur l'écran.Zoom avant: L'image est agrandie et passe au format 4:3.
Plein écran	( page 11, Changement du format d'image)
Zoom manuel	( page 11, Changement du format d'image)
Affichage débit binaire	RAM DVD-V VCD MPEG4Oui Non
Transparence menu écran	Oui Non
Luminosité menu écran	-3 à +3
Etat HDMI	Donne divers renseignements lorsque la connexion est faite sur la prise HDMI AV OUT ( ci-dessous, Confirmation des renseignements HDMI ).

■ Menu Autres

Veille	Auto*↔30 min.↔60 min.↔90 min.↔120 min.↑→Non←↑* Auto:Le courant se coupe sur l'appareil 5 minutes après la fin de la lecture.-Fonctionne également avec des disques DVD qui affichent un menu après la fin de la lecture.- Ne peut fonctionner si la lecture est arrêtée ou un menu du disque s'affiche; le réglage Auto fonctionnera après la reprise de la lecture.Lorsqu'une durée entre 30 et 120 minutes est sélectionnée, le temps restant est affiché.
AV Enhancer	Programmation des paramétragesIl est possible de programmer ses effets audio et vidéo de prédilection sous “Utilisateur1”, “Utilisateur2” et “Utilisateur3”.PréparatifsFixer les paramètres ci-dessous selon les préférences. (Si le mode “Auto” a été sélectionné, ces paramétrages ne sont pas disponibles.)Paramètres audio :Multi remastériser (→ page 9)Ambiophonie évoluée/Optimisation dialogues/Dolby Pro Logic II (→ ci-contre)Paramètres vidéo :Mode image (→ page 14)Gamma/Amplificateur BF (→ page 14)Contraste/Luminosité/Netteté/Couleur (→ page 9)Réduc. bruit num. MPEG/Réduction bruit 3D (→ page 11, Réduction du bruit vidéo)1. Sélectionner “Enregistrer réglages”, puis appuyer sur [ENTER].2. Appuyer sur [▲▼] pour sélectionner la destination des paramètres programmés (Utilisateur1,Utilisateur2 ou Utilisateur3), puis appuyer sur [ENTER].3. Suivre les instructions affichées dans le menu puis, pour confirmer le tout, appuyer sur [ENTER].Rappel des paramétrages (→ page 9,Rappel des paramètres audio et vidéo recommandés—Rehausseur AV (AV Enhancer)Confirmation des paramétrages1. Appuyer sur [▲▼] pour sélectionner “Utilisateur1”, “Utilisateur2” ou “Utilisateur3”, puis appuyer sur [ENTER].2. Sélectionner “Enregistrer réglages”, puis appuyer à deux reprises sur [ENTER].Pour quitter l'écran, sélectionner “Non”, puis appuyer sur [ENTER].
Configuration	(→ page 16)
Lecture DVD vidéo ou Lecture DVD audio	● Sélectionner “Lecture DVD vidéo” pour lire le contenu au format DVD-Vidéo sur un disque DVD-Audio.
Lecture DVD-VR Lecture HighMAT ou Lecture disque données	● Sélectionner “Lecture disque données” pour lire des contenus JPEG ou MPEG4 sur DVD-RAM ou pour lire un disque HighMAT sans recourir à la fonction HighMAT.

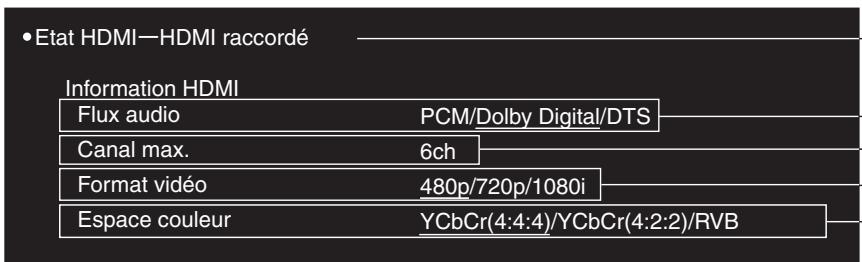

■ Confirmation des renseignements HDMI

• Etat HDMI—HDMI raccordé Information HDMI Flux audio PCM/Dolby Digital/DTS Canal max. 6ch Format vidéo 480p/720p/1080i Espace couleur YCbCr(4:4:4)/YCbCr(4:2:2)/RVB

Etat connexion

(→ page 11, Changement de langue des dialogues)

Affiche le nombre maximum de canaux disponibles sur l'équipement connecté.

(→ page 14, Mode sortie vidéo)

• Toutes les sorties disponibles sont affichées.
• Les réglages en cours sont soulignés dans “Flux audio”, “Format vidéo” et “Espace couleur”.
• Lorsque "Non" est sélectionné sous "Sortie audio HDMI" (→ page 17, onglet HDMI), l'indication “--” s'affiche sous "Flux audio" et "Canal max.".

1

Affiche le menu de configuration.

2

Sélectionner l'onglet.

3

Sélectionner la rubrique.

4

Faire les réglages.

5

Appuyer pour quitter.

• Les paramétrages demeurent inchangés même après que l'appareil ait été mis en mode d'attente.
• Les rubriques soulignées sont celles par défaut.

Le menu de CONFIGURATION RAPIDE permet de faire des réglages en succession des rubriques dans la zone ombrée.

Onglet "Disque"

Audio (dialogues)Choisir la langue des dialogues.	●Anglais● Français● Espagnol● Version originale*1● Autre*****2
Sous-titresChoisir la langue des sous-titres.	●Automatique*3● Anglais● Français● Espagnol● Autre*****2
Menus du disqueChoisir la langue des menus.	●Anglais● Français● Espagnol● Autre*****2● Le changement de la langue d'affichage dans le menu de CONFIGURATION RAPIDE modifie également ce paramètre.
Restriction par classeChoisir la classe de restriction de lecture des DVD-Vidéo.Suivre les instructions à l'écran.	Classe de restriction (Lorsque le niveau 8 est sélectionné)● 8 Autoriser tous les disques● 1 à 7● 0 Interdire tous les disques: Pour empêcher la lecture de disques sans niveau de restriction.Lors de l'établissement d'une classe de restriction, un écran d'entrée de mot de passe s'affiche.Suivre les instructions qui s'affichent.Mémoriser le mot de passe.Un message s'affiche si le classement du disque DVD-Vidéo mis en place est supérieur au niveau établi.Suivre les instructions qui s'affichent.

Onglet "Vidéo"

Format TVSélectionner le format en fonction dutéléviseur utilisé et des préférencespersonnelles.	4:3 Pan&Scan (Panoramique et balayage): Téléviseur ordinaire de format (4:3)Les côtés de l'image sont tronqués afin de remplir l'écran (sauf si prohibé par ledisque).4:3 Letterbox (Boîte aux lettres): Téléviseur ordinaire de format (4:3)Les images au format grand écran s'affichent en format boîte aux lettres.
	16:9: Téléviseur format grand écran (16:9)
TélévisionSélectionner le paramètre en fonction dutype de téléviseur utilisé.	Téléviseur (Téléviseur à vision directe)Téléviseur/projecteur LCD			Projecteur à tube cathodiqueRétroprojecteur		Téléviseur à écran plasma
DifféréLorsque le lecteur est raccordé à unamplificateur AV et à un écran à plasma,utiliser ce réglage si la bande son n'est passynchronisée avec l'image.	0ms	20ms	40ms	60ms	80ms	100ms
Mode d'arrêt sur imageSélectionner le type d'image qui sera affichélors d'une pause en cours de lecture.	AutomatiqueImage: Un arrêt sur image donne une image floue bien que sa qualité soit grande.
Commande de niveau du noirModifier le niveau du noir de l'image si letéléviseur a été connecté aux prisesCOMPONENT VIDEO OUT.	Plus clair:Plus foncé:			Avec connexion aux prises VIDEO OUT ou S VIDEO OUT.Avec connexion aux prises COMPONENT VIDEO OUT.

Onglet "Audio"

Sortie numérique PCMVérifier les restrictions concernant le signal d'entrée numérique de l'équipement raccordé à la prise COAXIAL ou OPTICAL et sélectionner la fréquence d'échantillonnage maximum de la sortie numérique PCM.	Désactivée: Lorsque la connexion est faite sur une prise autre que COAXIAL ou OPTICAL.Jusqu'à 48 kHz: Raccordement à un équipement compatible avec 44,1 ou 48 kHzJusqu'à 96 kHz: Raccordement à un équipement compatible avec 88,2 ou 96 kHzJusqu'à 192 kHz: Raccordement à un équipement compatible avec 176,4 ou 192 kHzLa fréquence d'échantillonnage du signal de disques protégés contre le piratage est ramenée à 48 kHz ou 44,1 kHz.Certains appareils ne peuvent prendre en charge une fréquence d'échantillonnage de 88,2 kHz même s'ils acceptent un signal de 96 kHz. Pour de plus amples renseignements, se reporter à la documentation afférente à l'appareil utilisé.
Dolby DigitalAvec des connexions aux prises COAXIAL, OPTICAL ou HDMI AV OUT (→ page 6, 7)	BitstreamPCM	Sélectionner “Bitstream” si l'équipement connecté est en mesure de décoder le train de bits (forme numérique de données multicanal).Sinon, sélectionner “PCM”.Si le train de bits est acheminé à l'équipement sans décodeur, un haut niveau de bruit susceptible d'endommager les haut-parleurs et l'ouie pourrait être reproduit.Lorsque le signal audio provient de la prise de sortie HDMI AV OUT et que l'équipement utilisé ne peut prendre en charge l'élément sélectionné, le signal de sortie effectif dépend de la capacité de l'équipement en question.
DTS Digital SurroundAvec des connexions aux prises COAXIAL, OPTICAL ou HDMI AV OUT (→ page 6, 7)	BitstreamPCM
Compression dynamique	NonOui: Règle la clarté sonore même lorsque le volume est bas en comprimant les taux le plus bas et le plus haut du niveau sonore. Utile pour une écoute nocturne. (Avec Dolby Digital seulement)
Recherche avec son	OuiNon
Haut-parleursSélectionner paramétrages les plus appropriés à l'équipement audio utilisé et aux conditions d'écoute.(→ page 17, Modification des paramétrages en fonction des enceintes acoustiques)	Type de haut-parleursMulticanal: Lorsque 3 enceintes ou plus sont utilisées.2 canaux:Lorsque seulement 2 enceintes sont utilisées.Réglage multicanal (Lorsque “Multicanal” est sélectionné)Présence et taille des enceintesTemps de retardÉquilibre des canaux

■ Onglet "HDMI"

Plage HDMI RVBActiver “Format HDMI” et “RVB” (→ page 14, Menu Image).	StandardAmélioré: Lorsque les images en noir et blanc sont floues.
Mode vidéo HDMI	Oui:Lorsque le signal vidéo provient de la prise HDMI AV OUT.Non:Lorsque le signal vidéo provient de la prise COMPONENT VIDEO OUT (le signal en provenance de la prise HDMI AV OUT est au format 480p).
Sortie audio HDMI	Oui:Lorsque le signal audio provient de la prise HDMI AV OUT.Non:Lorsque le signal audio ne provient pas de la prise HDMI AV OUT.

■ Onglet "Affichage"

Langues des Menus	● English ● Français ● Español
Affichage à l’écran	● Oui ● Non
Arrière-plan pendant la lecture Sélectionner l’arrière-plan pendant la lecture d’un contenu JPEG ou MPEG4.	● Noir ● Gris

■ Onglet "Autres"

Variateur luminositéModifie la luminosité de l'affichage sur l'appareil.	ClairAtténuéAuto: La luminosité est atténuée lors de la lecture mais est accentuée lors de l'exécution de certaines fonctions.
Coupure automatique du courant	Oui:L'appareil passe dans le mode attente après un délai de 30 minutes dans le mode arrêt, et ce, sans égard au réglage de la minuterie-sommeil.Non
CONFIGURATION RAPIDE	OuiNon
Réinitialisation du réglageRétablit tous les paramétrages par défaut des menus de configuration.	Oui:L'écran d'entrée du mot de passe s'affiche si “Restriction par classe” a été établie (→ page 16).Entrer le même mot de passe. Après que l'indicateur “INIT” disparaît, couper puis rétablir le contact sur l'appareil.Non

※1 La langue considérée comme la langue originale du disque est sélectionnée.
^*2 Entrer le code correspondant à la langue désirée comme indiqué au tableau à la page 20.

Modification des paramétrages en fonction des enceintes acoustiques

Si “Multicanal” (→ page 16, “Haut-parleurs” sous l’onglet “Audio”) a été sélectionné, le paramétrage suivant (a) est requis. (Établir les paramétrages b) selon les préférences.)

Présence et taille des enceintes (a)

1. Appuyer sur [▲▼◀▶] pour sélectionner un élément, puis appuyer sur [ENTER].
2. Appuyer sur [▲▼] pour modifier le contenu, puis appuyer sur [ENTER].

Exemple d'icônes:

Enceinte ambiophonique [LS(G)]

Grande

Petite

Non

• Grande: Lorsque l'enceinte peut reproduire des basses fréquences (inférieures à 100 Hz).
• Petite: Lorsque l'enceinte ne peut pas reproduire les basses fréquences.

Si l'enceinte d'extrêmes-graves est réglée à "Non" les enceintes avant sont automatiquement réglées à "Grande". (Dans ce cas-ci, il est recommandé d'utiliser une enceinte capable de reproduire des fréquences inférieures à 100 Hz.)

Temps de retard (b)

(Avec des audio multicanal)

Si la distance ⓓ ou ⓕ est inférieure à Ⓔ, trouver cette différence dans le tableau correspondant et effectuer le réglage recommandé.

1. Appuyer sur [▲ ▼ ◀▶] pour sélectionner un élément, puis appuyer sur [ENTER].
2. Appuyer sur [▲ ▼] pour modifier le contenu, puis appuyer sur [ENTER].

□ : Emplacement recommandé

(d) Enceinte de canal centre

Différence	Réglage
Environ 34 cm (1 110 pi)	1.0 ms
Environ 68 cm (2 15 pi)	2.0 ms
Environ 102 cm (3 310 pi)	3.0 ms
Environ 136 cm (4 25 pi)	4.0 ms
Environ 170 cm (5 12 pi)	5.0 ms

f Enceintes ambiophoniques

Différence	Réglage
Environ 170 cm (5 12 pi)	5.0 ms
Environ 340 cm (11 pi)	10.0 ms
Environ 510 cm (16 12 pi)	15.0 ms

Équilibre des canaux (©)

Cet effet ne peut être obtenu lors d'une connexion aux prises HDMI et lorsque "Sortie audio HDMI" (→ ci-dessus, Onglet "HDMI") est réglé à "Oui".

1. Sélectionner "Essai" puis appuyer sur [ENTER]. Un signal d'essai est émis.

1. Pendant l'écoute du signal d'essai, appuyer sur [▲ ▼] pour régler le volume dans les enceintes du canal centre et ambiophoniques de manière que leur niveau de sortie semble égal à celui sur les enceintes avant (-6 à +6dB). (Aucun réglage n'est possible ici sur les enceintes avant.)
2. Appuyer sur [ENTER].

L'émission du signal d'essai est interrompue.

- Aucun signal n'est acheminé à l'enceinte d'extrêmes-graves. Pour régler le niveau de sortie sur cette enceinte, faire l'écoute d'une source, puis revenir à cet écran de paramétrage pour effectuer les réglages voulus.

Pour terminer le réglage des enceintes

Appuyer sur [▲ ▼ ◀▶] pour sélectionner "Quitter", puis appuyer sur [ENTER].

Avant d'appeler un centre de service, faire les vérifications décrites ci-dessous. En cas de doute sur certains des points de vérification, ou si les solutions proposées dans le tableau ne résolvent pas le problème rencontré, se reporter à la section "Demande d'informations" à la page 20.

Alimentation
Page

Absence d'alimentation.	● Introduire la fiche du cordon d'alimentation à fond dans la prise secteur.	6
L'appareil se met automatiquement dans le mode attente.	● Si “Coupure automatique du courant” est réglé à “Oui”, l'appareil passera automatiquement au mode attente après un délai d'environ 30 minutes en mode arrêt.● La minuterie-sommeil s'est enclenchée.	1715

Aucun fonctionnement

Les touches de commande n'ont aucun effet.	● L'appareil ne peut prendre en charge que les disques identifiés dans le présent manuel.● Le fonctionnement de l'appareil peut être anormal à cause d'un orage, de l'électricité statique ou d'autres facteurs externes. Couper puis rétablir le contact sur l'appareil. Il est aussi possible de mettre l'appareil hors marche, de débrancher le cordon d'alimentation, puis de le rebrancher.● Il est possible qu'il y ait eu formation de condensation dans l'appareil. Attendre environ une heure ou deux.	5–
		–
Aucune fonction ne peut être pilotée au moyen de la télécommande.	● Vérifier si les piles ont été bien installées.● Au besoin, remplacer les piles.● Orienter la télécommande vers le capteur de signal de la télécommande du lecteur.	778
Les fonctions de la télévision ne peuvent être pilotées.	● Remplacer les piles de la télécommande, puis entrer le code de nouveau.	7
Absence d'image et de son.	● Vérifier les connexions vidéo et audio.● Vérifier l'alimentation et le mode d'entrée sur l'équipement utilisé.● S'assurer que le DVD-RAM comporte un ou des fichiers.	6, 7–
		–
Le mot de passe de déverrouillage a été oublié.Rétablir les paramètres par défaut.	● Dans le mode arrêt, maintenir une pression sur [I◄◄/◄◄] et sur la touche [I I] du lecteur, puis maintenir une pression sur la touche [▲OPEN/CLOSE] du lecteur jusqu'à ce que le message “Lecteur réinitialisé” soit supprimé. Couper, puis rétablir le contact sur le lecteur. Tous les paramètres sont alors validés.	–

Opération demandée impossible ou erronée

L'amorce de la lecture prend plus de temps. MP3	● Il pourrait y avoir un délai avant l'amorce de la lecture dans le cas où une plage MP3 comporte des images fixes. Même après le début de la lecture de la plage, le temps de lecture affiché ne sera pas exact ; toutefois, cela n'est le signe d'aucune anomalie.	-
Les fonctions de lecture programmée et de lecture aléatoire ne peuvent être utilisées. DVD-V	● Avec certains DVD-Viséo, ces fonctions ne peuvent être utilisées.	-
Un menu s'affiche lors d'un saut ou d'une recherche. VCD	● Ceci est normal pour les CD-Viséo.	-
Le menu de pilotage de la lecture ne s'affiche pas. VCD avec pilotage de la lecture	● Appuyer à deux reprises sur [■], puis appuyer sur [►] (PLAY).	-
Le menu à l'écran indique que la bande son “2” a été sélectionnée sur pression de la touche [AUDIO], mais la bande son demeure inchangée. DVD-A	● Même si le disque ne comporte pas une seconde bande son, deux numéros seront normalement affichés.	-
La lecture s'amorce au début de la bande son à la suite d'une commutation de la bande son. DVD-A	● Cela est tout à fait normal avec un disque DVD-Audio.	-

Sous-titres

La position des sous-titres est erronée.	● Régler la position des sous-titres. (“Position sous-titres” dans le Menu Affichage)	15
Aucun sous-titre n’est affiché.	● Afficher les sous-titres.	11
Les sous-titres sont superposés à ceux pour malentendants.	● Désactiver l’affichage des sous-titres.	11

Lecture en reprise A-B

Le point B est automatiquement établi.	● La fin d'une plage devient le point B lorsqu'elle est atteinte.	-
La lecture en reprise A-B est automatiquement annulée.	● La lecture en reprise A-B est annulée lors d'une pression sur [QUICK REPLAY].	-

Image erronée

Distorsion de l'image.	S'assurer que l'appareil n'est pas raccordé par le truchement d'un magnétoscope.S'assurer qu'un signal de sortie à balayage progressif n'a pas été sélectionné si le téléviseur utilisé n'est pas en mesure de prendre en charge un tel signal. Maintenir enfoncée la touche [CANCEL] jusqu'à ce que l'image redevienne normale. Le paramétrage sera rétabli pour un signal 480i.	6–
La taille de l'image ne convient pas à l'écran.	Modifier “Format TV” sous l'onglet “Vidéo”.Changer le format sur le téléviseur lui-même. Si le téléviseur ne peut pas changer de format, changer “Aspect 4/3” dans le Menu Affichage.Modifier le réglage du zoom.	161511
L'image affichée sur le téléviseur pourrait être anormale ou les couleurs affadies.	Les disques au format PAL ne peuvent être pris en charge par cet appareil. (Les signaux DVD-Audio peuvent être pris en charge; toutefois, les images fixes pourraient ne pas être affichées adéquatement.)Cela peut survenir lors de l'activation/désactivation de la fonction AUDIO ONLY (audio seulement) ; cela n'est le signe d'aucune anomalie.Pour tirer profit d'une image à balayage progressif, utiliser un téléviseur compatible avec un signal de sortie progressif.Il se peut que l'image ne puisse s'afficher si plus de 4 appareils sont connectés avec des câbles HDMI. Réduire le nombre d'appareil ainsi connectés.	––
Le menu ne s'affiche pas correctement.	Rétablir le taux d'agrandissement à × 1,00.Régler “Position sous-titres” dans le Menu Affichage à “0”.Régler “Aspect 4/3” au Menu Affichage à “Normal”.	111515
La fonction de zoom automatique ne fonctionne pas adéquatement.	Désactiver la fonction zoom du téléviseur.Utiliser les autres formats d'image préétablis ou procéder à un réglage manuel.Il se peut que le zoom ne fonctionne pas bien, surtout dans le cas de scènes sombres, ou qu'il ne fonctionne pas du tout selon le type de disque.	––
Absence d'image	Lorsque le paramètre pour signal audio seulement (AUDIO ONLY) a été activé, les signaux audio et vidéo ne peuvent être simultanément reçus via la prise HDMI AV OUT. Désactiver cette fonction.	9

Vidéo progressive
Page

Il y a présence d'une image fantôme lorsqu'un signal à balayage progressif ou HDMI est sélectionné.	Dans le Menu Image, régler “Mode sortie vidéo” à “480i”. Ce problème provient de la méthode d'édition et du matériel utilisé sur le disque DVD-Vidéo, mais devrait être corrigé sur la sortie entrelacée.Lorsque la connexion est faite sur la prise HDMI AV OUT, faire la connexion sur les autres prises et modifier les paramétrages comme suit :1.Régler “Mode vidéo HDMI” à “Non”.2.Pour le “Mode sortie vidéo”, sélectionner “480i”	141714
Les images ne sont pas acheminées par la sortie progressive.Les sous-titres pour malentendants ne s'affichent pas.	Si l'appareil est raccordé au téléviseur par le truchement de la prise VIDEO OUT ou S VIDEO OUT, le signal de sortie sera entrelacé.Les sous-titres pour malentendants ne seront pas affichés lorsque la sortie est progressive ou HDMI.	–

Son erroné

Présence de distorsion.	● Régler “Ambiophonie évoluée” dans le Menu Audio à “Non”.● Régler “Atténuateur” dans le Menu Audio à “Oui” s’il y a distorsion en raison des connexions AUDIO OUT sur 2 ou 5.1 canaux.● Il pourrait y avoir un bruit de fond à la lecture des fichiers au format WMA.● Le disque peut comporter des restrictions sur la sortie des signaux audio. Avec certains disques multicanal, il est nécessaire que le nombre d’enceintes raccordées soit le même que la spécification de canaux du disque. Sinon, le son ne sera pas correctement émis. Se reporter à l’emballage du disque pour plus de renseignements.DVD-A● Lorsque les connexions sont faites à la prise HDMI AV OUT, il se peut que le signal audio ne soit pas reçu des autres prises malgré les paramétrages établis.● S’assurer que les réglages des enceintes correspondent à l’équipement raccordé.● Lors du raccordement à un amplificateur à l’aide d’un câble HDMI, s’assurer que les réglages des enceintes de cet appareil et de l’amplificateur correspondent au nombre d’enceintes présentes et à leur taille.	1515–––––1617
Un son strident est produit sur les enceintes.	● Si un amplificateur numérique sans décodeur a été connecté, sélectionner “PCM” sous “Dolby Digital” ou “DTS Digital Surround” dans l’onglet “Audio”.	16
Les effets ne fonctionnent pas.	● Aucun des effets audio ne peut être appliqué lorsque l’appareil achemine des trains de données par la prise DIGITAL AUDIO OUT ou HDMI AV OUT.● Avec certains disques, les effets sonores ne fonctionnent pas ou sont moins efficaces.● Lorsque la connexion est faite sur la prise HDMI AV OUT:– Dolby Pro Logic II ne fonctionne pas.– Les disques HDCD sont pris en charge comme étant des CD ordinaires.– Le mode audio seulement(AUDIO ONLY) ne fonctionne pas.	16–––––
No sound	● Il se peut que le son ne soit pas reproduit lorsque plus de 4 appareils auxiliaires sont raccordés au moyen de câbles HDMI. Réduire le nombre d’appareils raccordé.● Lorsque le mode audio seulement(AUDIO ONLY) est activé :– Il se peut qu’aucun signal audio ne soit reçu selon le type de téléviseur utilisé.– Les signaux audio et vidéo ne peuvent être acheminés simultanément depuis la prise HDMI AV OUT. Désactiver cette fonction.● Il se peut que le signal audio soit temporairement bloqué lors d’un changement de la vitesse de lecture.	––910

Enregistrement

Impossible d'enregistrer sur un appareil numérique (problème de son).

● Il n'est pas possible d'enregistrer des fichiers WMA/MP3.● Il n'est pas possible d'enregistrer des disques DVD possédant un système de protection empêchant l'enregistrement numérique.● Il n'est pas possible d'enregistrer des disques DVD sur un appareil ne pouvant traiter les signaux à une fréquence d'échantillonnage de 48 kHz.● Effectuer les paramétrages suivants:– Ambiophonie évoluée: Non– Sortie numérique PCM: Jusqu'à 48 kHz– Dolby Digital/DTS Digital Surround: PCM

––

Affichages sur l'appareil

“NOPLAY”	● Le disque n’est pas compatible avec le lecteur. Utiliser un disque compatible.	5
	● Un disque vierge a été inséré.	-
“U11”	● Le disque est sale.	5
“U15”	● Un disque DVD-R non finalisé a été inséré.	5
“H□□”□□ représente un nombre.	● Un problème est probablement survenu. Le nombre affiché à la droite de la lettre “H” est fonction de l’état de l’appareil. Couper puis rétablir le contact sur l’appareil. Il est aussi possible de mettre l’appareil hors marche, de débrancher le cordon d’alimentation, puis de le rebrancher.	-
	● Si le code demeure affiché, le noter et communiquer avec un technicien qualifié.	-
“NODISC”	● Il n’y a pas de disque dans le lecteur; en introduire un dans le logement.	-
	● Le disque n’a pas été correctement mis en place; le mettre en place correctement.	8
“U70-1”	● L’équipement connecté n’est pas compatible avec HDMI.	-
“U70-□”□ représente un nombre.Le chiffre inséré après “U70-”dépend de l’état de l’appareil.	● La connexion HDMI donne des résultats inhabituels.– L’équipement connecté n’est pas compatible avec HDMI.– Le câble HDMI est trop long.– Le câble HDMI est endommagé.	-

Affichages sur l'écran du téléviseur

“ ☒ ”“Affichage de groupe xx, contenu xx impossible”“Lecture audio impossible”“Pas d’audio”“Vérifiez le disque.”“Copyright oblige, pas de sortie audio via HDMI.”	● L'opération demandée est interdite par le disque ou l'appareil.● Les groupes ou contenus sont incompatibles.● Aucun son n’a été enregistré ou le signal audio a été enregistré dans un format que l'appareil ne peut prendre en charge. Seule l'image est reproduite.● Le disque est sale.● Lors du raccordement d’un équipement ne pouvant prendre en charge les fichiers protégés contre le piratage (CPPM → Endos, “Glossaire”), le signal audio du DVD-Audio ainsi protégé ne peut être reçu via la prise de sortie HDMI AV OUT. Connecter la fiche audio du câble audio/vidéo [L (G), R (D)] dans une prise AUDIO IN compatible avec le format HDMI.	–13556
Lorsque l'indication “Etat HDMI” est affichée, aucun paramètre n’est souligné.“Ce disque est codé pour une autre région. Il ne peut être lu.”Aucun affichage à l’écran.Dans le menu du “Mode sortie vidéo”, le symbole “*” n’est pas affiché au côté du format de signal de sortie vidéo possible avec l’équipement connecté.	● Si une rubrique sans l'indication “*” est sélectionnée en “Mode sortie vidéo” au menu image, cette rubrique ne sera pas soulignée.● Le lecteur ne peut prendre en charge que des disques DVD-Video dont le code régional est “1”, “ALL” ou dont les codes multiples comprennent le code “1”.● Sélectionner “Oui” sous “Affichage à l’écran” sous l’onglet “Affichage”.● Si l’équipement connecté est compatible avec un format sélectionné non identifié par le symbole “*”, l'image ne subira pas de distorsion.	Page couverture1714

Entretien

Nettoyer le coffret avec un linge doux et sec.

- Ne jamais utiliser d'alcool, diluant pour peinture ni de benzène pour nettoyer l'appareil.

- Avant d'utiliser un chiffon traité chimiquement, lire attentivement les instructions y afférentes.

Format du signal:

NTSC

Température de fonctionnement:

+5 à +35 °C (+41 à +95 °F)

Hygrométrie:

Humidité relative de 5 à 90 % (sans condensation)

Disques compatibles [8 cm (3 po) ou 12 cm (5 po)]:

(1) DVD-RAM (disques au format JPEG, MPEG4, compatibles avec DVD-VR)

(2) DVD-Audio

(3) DVD-Vidéo

(4) DVD-R (compatible avec DVD-Vidéo)

(5) CD-Audio (CD-DA)

(6) CD-Vidéo

(7) SVCD (Conforme à la norme IEC62107)

(8) CD-R/CD-RW

(disques au format CD-DA, CD-Vidéo, SVCD, MP3, WMA, JPEG et MPEG4)

(9) MP3/WMA*

- Taux de compression compatible:

MP3:entre 32 kbps et 320 kbps

WMA:entre 48 kbps et 320 kbps

(10) JPEG※

● Fichiers Exif Ver 2.1, système de base JPEG

- Définition de l'image: entre 320 x 240 et 6144 x 4096 pixels

(sous-échantillonnage à 4:2:2 ou 4:2:0)

(11) MPEG4*

- Données enregistrées au format MPEG4 sur un appareil SD polyvalent Panasonic ou sur un enregistreur DVD Panasonic [conformes à la norme SD vidéo (format ASF standard)/système vidéo MPEG4 (profil simple)/système audio G.726]

(12) HighMAT Niveau 2 (Audio et Image)

Sortie vidéo:

Niveau de sortie: 1 V c.-à-c. (75 Ω)

Prise de sortie: Prise à broches (1 jeu)

Sortie S-Vidéo:

Niveau de sortie Y: 1 V c.-à-c. (75 Ω)

Niveau de sortie C: 0,286 V c.-à-c. (75 Ω)

Prise de sortie: Prise S (1 jeu)

Sortie vidéo composant:

Niveau de sortie Y: 1 V c.-à-c. (75 Ω)

Niveau de sortie P_B : 0,7 V c.-à-c. (75 Ω)

Niveau de sortie PR: 0,7 V c.-à-c. (75 Ω)

Prise de sortie: Prise à broches (Y: vert, P_B : bleu, P_R : rouge) (1 jeu)

Sortie audio:

Niveau de sortie: 2 V eff. (1 kHz, 0 dB)

Prise de sortie: Prise à broches

Nombre de connecteurs: 2 canaux : 1 jeu

Sortie à 5,1 canaux indépendants : 1 jeu

Audio:

(1) Réponse en fréquence:

●DVD (audio linéaire): 4 Hz à 22 kHz (échantillonnage à 48 kHz)

4 Hz à 44 kHz (échantillonnage à 96 kHz)

●DVD-Audio: 4 Hz à 88 kHz (échantillonnage à 192 kHz)

- CD-Audio: 4 Hz à 20 kHz

(2) Rapport signal sur bruit:

- CD-Audio: 115 dB

(3) Dynamique:

●DVD (audio linéaire): 110 dB

- CD-Audio: 100 dB

Sortie audionumérique:

Sortie numérique optique: Prise optique

Sortie numérique coaxiale: Prise à broches

Sortie AV HDMI

Bloc de lecture:

Longueur d'onde: 662 nm/785 nm

Source d'alimentation:

Consommation:

Consommation en mode attente:

Dimensions (L×P×H):

Poids:

environ 1 W

430 mm×249 mm×59 mm

[16^15/16 po × 9^13/16 po × 2^5/_16 po]

2,5 kg (5,6 lb)

Nota

Sujet à changements sans préavis. Le poids et les dimensions sont approximatifs.

* Nombre maximum combiné de groupes et de fichiers audio, d'images fixes et d'images animées pris en charge : 400 groupes et 4000 fichiers audio, d'images fixes et d'images animées.

Liste des codes de langue

Abhkaze:	6566	Cambodgien (khmer):	7577	Gujarati:	7185	Lithuanien:	7684	Roumain:	8279	Tibétain:	6679
Afar:	6565	Catalan:	6765	Haoussa:	7265	Macédonien:	7775	Russe:	8285	Tigrigna:	8473
Afghan, Pachto:	8083	Chinois:	9072	Hébreu:	7387	Malais:	7783	Samoan:	8377	Tsonga:	8479
Afrikaans:	6570	Coréen:	7579	Hindi:	7273	Malayalam:	7776	Sanscrit:	8365	Turc:	8482
Aimara:	6588	Corse:	6779	Hollandais:	7876	Malgache:	7771	Serbe:	8382	Turkmène:	8475
Albanais:	8381	Croate:	7282	Hongrois:	7285	Maltais:	7784	Serbo-Croate:	8372	Twi (akan):	8487
Allemand:	6869	Danois:	6865	Indonésien:	7378	Maori:	7773	Shona:	8378	Ukrainien:	8575
Ameharic:	6577	Espagnol:	6983	Interlangue:	7365	Marathi:	7782	Sindhi:	8368	Vietnamien:	8673
Anglais:	6978	Espéranto:	6979	Irlandais:	7165	Moldave:	7779	Singhalais:	8373	Volapük:	8679
Arabe:	6582	Estonien:	6984	Islandais:	7383	Mongol:	7778	Slovaque:	8375	Wolof:	8779
Arménien:	7289	Féringien:	7079	Italien:	7384	Nauru:	7865	Slovène:	8376	Xhosa:	8872
Assamais:	6583	Fidjien:	7074	Japonais:	7465	Népalais:	7869	Somali:	8379	Yiddish:	7473
Azéri:	6590	Finnois:	7073	Javanais:	7487	Norvégien:	7879	Soudanais:	8385	Yorouba:	8979
Bachkir:	6665	Français:	7082	Kachmiri:	7583	Oriya:	7982	Suédois:	8386	Zulu:	9085
Basque:	6985	Frison:	7089	Kannara:	7578	Ourdou:	8582	Swahili:	8387
Bengali;Bangla:	6678	Gaélique d'Écosse:	7168	Kazakh:	7575	Ouzbèque:	8590	Tadjik:	8471
Bhoutan:	6890	Galicien:	7176	Kirghiz:	7589	Panjabi:	8065	Tagalog:	8476
Biélorusse:	6669	Gallois:	6789	Kurde:	7585	Perse:	7065	Tamoul:	8465
Bihari:	6672	Géorgien:	7565	Lao:	7679	Polonais:	8076	Tatar:	8484
Birman:	7789	Grec:	6976	Latin:	7665	Portugais:	8084	Tchèque:	6783
Breton:	6682	Groenlandais:	7576	Letton:	7686	Quechua:	8185	Télougou:	8469
Bulgare:	6671	Guarani:	7178	Lingala:	7678	Rhéto-Roman:	8277	Thaïlandais:	8472

Service après-vente

1. En cas de dommage—Confier l'appareil à un technicien qualifié dans les cas suivants:
   (a) lorsque le cordon d'alimentation ou l'adaptateur secteur a été endommagé;
   (b) lorsqu'un objet est tombé dans l'appareil ou si ce dernier a été mouillé;
   (c) lorsque l'appareil a été exposé à la pluie;
   (d) lorsque l'appareil semble ne pas fonctionner normalement ou que son rendement laisse à désirer;
   (e) lorsque l'appareil a subi un choc violent ou que son coffret a été endommagé.
2. Réparation—Ne faire aucun réglage ni ajustement autres que ceux décrits dans le présent manuel. Confier toute réparation à un centre de service Panasonic agréé.
3. Pièces de rechange—S'assurer que le technicien utilise des pièces de rechange recommandées par le fabricant ou dont les caractéristiques sont les mêmes. L'utilisation de pièces de rechange non autorisées peut causer un incendie, des chocs électriques ou d'autres dangers.
4. Vérification de sécurité—Demander au technicien qui a réparé l'appareil de soumettre ce dernier à des vérifications pour s'assurer qu'il peut être utilisé en toute sécurité.

Demande d'informations

Pour toutes réparations, renseignements ou conseils sur le fonctionnement du produit:

Veuillez contacter le service à la clientèle de Panasonic Canada Inc. au 1-800-561-5505, son site web (www.panasonic.ca) ou le centre de service agréé le plus proche.

Conexiones

■ Conexión a un televisor

Main feature index (See page 8 for basic play)/Index des fonctions principales (Se reporter à la page 8 pour les fonctions de base)

Changes the unit's display (→page 8) Change le mode d'affichage sur l'appareil (→page 8) Recalls recommended audio/video setting (→page 9) Rappelle le paramétrage audio/vidéo recommandé (→page 9) Reproduces more natural audio (→page 9) Assure un rendu sonore plus naturel (→page 9) Shows a disc top menu (→page 8) Affiche le menu principal du disque (→page 8) Shows a program list (→page 13) Affiche une liste de programmes (→page 13) Shows On-Screen Menus (→page 14) Affiche les menus à l'écran (→page 14) Changes soundtracks (→page 11) Change les bandes son (→page 11) Changes subtitles (→page 11) Change les sous-titres (→page 11) All group/program/random play (→page 10) Lecture de tous les groupes/programmée/aléatoire (→page 10) Reduces noise in pictures (→page 11) Réduit le du bruit vidéo (→page 11) DVD TV FL/S L EJECT TV/VIDEO CH VOLUME AV ENHANGER MULTI RE-A STER AUDIO ONLY PLAY SPEED 1 2 3 6 7 8 9 POSITION MEMORY CANCEL 0 ±10 SLOW/SEAW SKIP STOP PAUSE PLAY DIRECT AVIGATOR PLAY LIST TOP MENU MENU ENTER DISPLAY RETURN CONTRAST BRIGHTNESS SHARPNESS COLOR SUBTITLE RADIO ANGLE MODE SETUP PLAY MODE DNR ZOOM GROUP TV operation (→page 7) Fonctionnement avec un téléviseur (→page 7) Enjoying even higher quality sound (→page 9) Pour l'écoute d'un son de qualité encore plus élevée (→page 9) Changes play speed (→page 10) Modifie la vitesse de lecture (→page 10) Memorizes the position during play (→page 11) Mémorise la position en cours de lecture (→page 11) Skips back a few seconds (→page 10) Retour en arrière de quelques secondes (→page 10) Shows a disc menu (→page 8, 12) Affiche le menu d'un disque (→page 8, 12) Shows a play list (→page 13) Affiche une liste de lecture (→page 13) Adjusting picture mode (→page 9) Réglage de l'image(→page 9) Changes angles or rotates/advances still pictures (→page 11) Change l'angle/fait tourner les images/fait avancer les images fixes (→page 11) Selects groups to play (→page 10) Sélectionne les groupes pour la lecture (→page 10) Changes the zoom ratio (→page 11) Change le format d'image (→page 11)

Glossary/Glossaire

CPPM est une technologie de protection pour les fichiers DVD-Audio. Cet appareil prend en charge cette protection.

Mélange-abaissement

Ceci est un procédé de remixage multicanal audio (son ambiophonique) présent sur certains disques en deux canaux. Fonction particulièrement pratique lors de la lecture sur les haut-parleurs du téléviseur d'enregistrements audio 5.1 canaux sur DVD.

Avec certains disques DVD-Audio, il est impossible de faire le mélange-abaissement de leur contenu en entier ou en partie. Lors de la lecture de tels disques, si le nombre d'enceintes raccordées n'est pas le même que celui indiqué aux spécifications du disque, la lecture audio n'est pas correcte.

HDCD (High-Definition Compatible Digital)

Les CD avec codage HDCD offrent un meilleur rendu sonore parce que le codage comporte 20 bits comparativement à 16 bits sur les CD ordinaires.

HDMI représente la prochaine génération d'interface numérique pour les produits électroniques de consommation. Contrairement aux connexions traditionnelles, celle-ci transmet sur un seul câble des signaux audio et vidéo non compressés. Cet appareil prend en charge les signaux de sortie vidéo haute définition (720p, 1080i) acheminés depuis la prise HDMI AV OUT. Pour tirer pleinement profit de la vidéo haute définition, il est recommandé d'utiliser un téléviseur compatible avec la haute définition.

MPEG4

Système de compression pour utilisation sur un appareil portable ou sur un réseau permettant des enregistrements d'une haute efficacité à un faible débit binaire.

Fréquence d'échantillonnage

L'échantillonnage est un processus par lequel la hauteur des ondes sonores (signal analogique) est échantillonnée à une fréquence déterminée et convertie en chiffres (codage du signal). La fréquence d'échantillonnage étant le nombre d'échantillons par seconde, un chiffre plus élevé signifie une reproduction plus fidèle à l'original.
