| Type de produit | Balance électronique de classe III pour usage professionnel |
| Marque | ADE |
| Modèle | M322600 |
| Dimensions | 400 x 350 x 65 mm |
| Poids net | 4,2 kg |
| Charge maximale | 250 kg |
| Échelons | 100 g |
| Précision | ±100 g (0-50 kg), ±200 g (50-200 kg), ±300 g (200-250 kg) |
| Alimentation | 4 piles AA 1,5 V ou adaptateur secteur 6 V DC (optionnel) |
| Autonomie piles | > 5000 pesées ou > 100 heures |
| Affichage | LCD, rétroéclairé, avec fonction pivot (Turning) |
| Fonctions | Pesée simple, fonction maman/bébé, fonction Hold, Bluetooth optionnel |
| Mise en marche | Par touche ou par tapotement (Toucher pour démarrer) |
| Extinction automatique | 90 s (piles) / 7 min (secteur) |
| Nettoyage | Chiffon humide ou désinfectant adapté (éviter alcool sur écran PMMA) |
| Désinfection | Désinfectant pour surfaces sensibles, écran en PMMA |
| Stérilisation | Non autorisée |
| Température de fonctionnement | +10 °C à +40 °C |
| Température de stockage | -20 °C à +60 °C |
| Humidité | 10 % - 95 % RH |
| Matériau du boîtier | Plastique ABS |
| Classe de protection | IP20 |
| Partie appliquée | Type BF (surface supérieure) |
| Garantie | 2 ans pièces et main-d'œuvre (hors piles, cordon, adaptateur) |
| Accessoires inclus | 4 pieds de nivellement, 4 piles AA, mode d'emploi |
FOIRE AUX QUESTIONS - M322600 ADE
Questions des utilisateurs sur M322600 ADE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Balance au format PDF gratuitement ! Retrouvez votre notice M322600 - ADE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil M322600 de la marque ADE.
MODE D'EMPLOI M322600 ADE
FR Guide d'utilisation - Balance electronique 37
- Usage conforme 38
- Instructions de sécurité 38
2.1 Instructions generales de sécurité 38
2.2 Symboles de sécurité 40
3.Contenu de I'emballage 41
4. Vue d'ensemble 41
4.1 Désignation et fonction des touches 42
4.2 Symboles de l'affichage 42
5.Mise en service du pese-personne 42
6. Fonctionnement 43
- Utilisation du pèse-personne 43
7.1 Allumer le pese-personne 43
7.2 Eteindre le pese-personne 43
7.3 Pesage correct 43
7.4 Fonction « Turning » 43
7.5 Fonction maman/bébé 44
7.6 Bip 44
7.7 Bluetooth 44
- Entretien et maintenance 45
8.1 Nettoyage 45
8.2 Désinfection 45
8.3 Stérisisation 45
8.4 Defectuosités et messages d'erreur 46
8.5 Maintenance 46
8.6 Recommendations de conservation et de transport 47
8.7 Accessoires 47
8.8 Mise au rebut 47
8.9 Garantie 47
-
Caracteristiques techniques 48
-
Explication des symboles 49
- 50
- Marquage CE et déclaration de conformité 53
- Coordonnées du fabricant 53
1. Usage conforme
Votre pese-personne electronique ADE est un produit de qualite, fabriqué pour la détermination du poids de personnes pouvant monter sur l'appareil sans assistance. De plus, les personnes à peser doivent pouvoir se tenerABOUTS bouger sur I'appareil, pendant la totalité du processus de pesage et sans moyens auxiliaires. La fonction « maman-bebé » intégrée permet de peser de petits enfants, tenus dans les bras par leur maman ou une autre personne adulte.
La balance peut être utilisé dans tous les établissements de soins de santé professionnels à des fins de contrôle.
La charge maximale du pèse-personne est de 250 kg. Afin d'obtenir des résultats précis, veuillez dire attentivement le mode d'emploi et suivre les instructions qu'il comporte. L'utilisation et l'entretien du pèse-personne ne peuvent être réalisés que par des personnes ayant les connaissances appropriées.
L'appareil ne peut être utilisé qu'aux fins pour lesquelles il a été concu. Toute utilisation de l'appareil autre que celle indiquée dans le chapitre « Usage conforme » sera considérée inappropriée. L'utilisateur sera tenu seul responsable de tout endommagement ou blessure pouvant résultat d'une telle utilisation inappropriée, et en aucun cas le fabricant de l'appareil.
Toute utilisefaction de composants non d'origine ou non fournis par le fabricant entrainera l'annulation de la garantie du fabricant.
Avertissement :
Cet apparéil ne doit pas être modifié sans autorisation spécifique du fabricant.
Pendant le fonctionnement, ne pas toucher simultanément l'unité d'alimentation/batterie de l'appareil et la personne à peser.
L'appareil ne doit pas etre utilise dans des atmospheres a haute concentration d'oxygène.
Une balance calibrée de classe III doit être utilisée à des fins Médicales ou à des fins de diagnostic et de guérison.
2. Instructions de sécurité
2.1 Instructions générales de sécurité
Lisez, comprendez et suivez scrupleusement toutes les instructions contenues dans ce mode d'emploi et celles qui accompagnent le système et ses composants, ainsi que les normes d'installation spécifique à chaque pays, les consignes de sécurité applicables et les prescriptions relatives à la prévention des accidents.
- Manipulez le pèse-personne avec soin et gardez toujours à l'esprit qu'il s'agit d'un instrument de mesure de précision.
- S'assurer que le patient est centré sur le pèse-personne.
- L'utilisation et l'entretien du pèse-personne ne peuvent être réalisés que par des personnes habitielées et disposant des connaissances appropriées.
- Avant demettre en service l'appareil,assurez-vous que la tension et le type de courant indiqués sur la plaquette signalétique correspondent à la tension et au type de courant du reseau du site ou l'appareil sera utilisé.
- Seuls les dispositifs d'alimentation électrique autorisés par le fabricant ADE doivent être utilisés. Dans le cas contraire, les apparciels electromiques environnants pouraient s'en couver affectés.
-
Seuls les dispositifs Bluetooth autorisés par le fabricant ADE peuvent être connectés. Dans le cas contraire, le niveau de performance spécifique risque d'être compromis.
-
Toute personne connectant un équipement supplémentaire ou une alimentation électrique (autres que ceux visés à l'article 9) à l'équipement est responsable que le système est conforme aux exigences de la norme CEI 60601-1.
- La fiche mâle/adaptateur isole l'appareil de l'alimentation principale. Ne placez pas l'appareil dans une position où il est difficile de le débrancher du réseau d'alimentation pourmettre fin au fonctionnement de l'appareil en toute sécurité.
- Dispossez le cordon d'alimentation entre la prise électrique et le pèse-personne de manière à ne désigner aucun danger de trébuchement.
- Disposez le cordon d'alimentation entre la prise électrique et le pese-personne de maniere à ne désenter aucun danger d'étranglement.
- Ne faites jamais glisser le pèse-personne sur la surface d'installation, car cela pourrait endommager les cellules de pesage.
- N'utilisez l'appareil que dans les conditions environnementales autorisées.
- N'exposez jamais le pèse-personne à des températures élevées, émises par des apparciels à proximé ou par les rayons directs du soleil. L'affichage à cristaux liquides pourrait en être affecté.
- ÀpRES le stockage dans des conditions extrêmes, au moins 30 min jusqu'à ce que la balancé se soit acclimatée et soit préte à l'emploi.
- Évitez d'utiliser le pèse-personne dans des courants d'air ou lorsque la température ambiente n'est pas constante, car de telles circonstances pourrait fausser les résultats de mesure.
- Essayez, dans la mesure du possible, de placer le pèse-personne à l'écart d'autres apparêils et de possibles sources d'interférences, électromagnétiques ou autres, qui pouraient fausser les résultats de mesure.
- N'utilisez que des accessoires et périphériques autorisés.
- Avant d'entamer le nettoyage de l'appareil, assurez-vous qu'il soit débranché.
- N'immergez pas l'appareil dans l'eau ou dans tout autre liquide.
- Si le pèse-personne doit rester inutilisé pendant une période prolongée, nettoyez-le et rangez-le en lieu sur, enveloppé dans un film plastique protecteur. L'ajout d'un sachet desschéant est recommendable.
- Retirez les piles de leur compartment si le pèse-personne doit rester inutilisé pendant une période prolongée.
- Si vous rencontres des problèmes avec cet apparéil, tels que la configuration, la maintenance ou l'utilisation, veuillez contacter le service clientèle autorisé. Ne pas ouvrir ou réparer l' apparéil par vous-même.
- S'il vous plaît, veuillez signaler à l'assistance clientèle autorisée si une opération ou des événements inattendus se produit.
N'utilisez JAMAIS le pese-personne :
- si l'unité d'alimentation est endommagée ;
- si l'unité d'alimentation ne fonctionne pas ;
- si le compartment des piles est déformé ;
- après un entroposage prolongé dans un environnement humide.
Dans de tels cas, veuilles consulter le service après-vente agree.
Maintenir à l'ecart des bébés et enfants en bas âge! Ne pas passer sur la tête! Danger d'étouffement!
Les batteries/piles ne sont pas des jouets. Danger d'étouffement!
Veillez à respecter la polarité. Danger d'explosion!
Ne jamais jeter les batteries/ piles au feu. Danger d'explosion!
Ne jamais endommager les batteries/piles. Danger d'explosion!
Ne jamais endommager les batteries/piles. Danger d'explosion!
Garder l'appareil hors de la portée des enfants/animaux pour éviter l'inhalation ou l'ingestion de petites pièces. Si vous étés allergique au plastique ou au caoutchouc, veuillez ne pas utiliser cet apparéil.
3. Contenu de l'emballage
Dès la réception du pèse-personne, contrôle que tous les composants sont présents dans l'emballage :
- Pese-personne
- 4 pieds de nivellement
- 4 piles AA de 1,5 V
- Mode d'emploi avec Déclaration de conformité

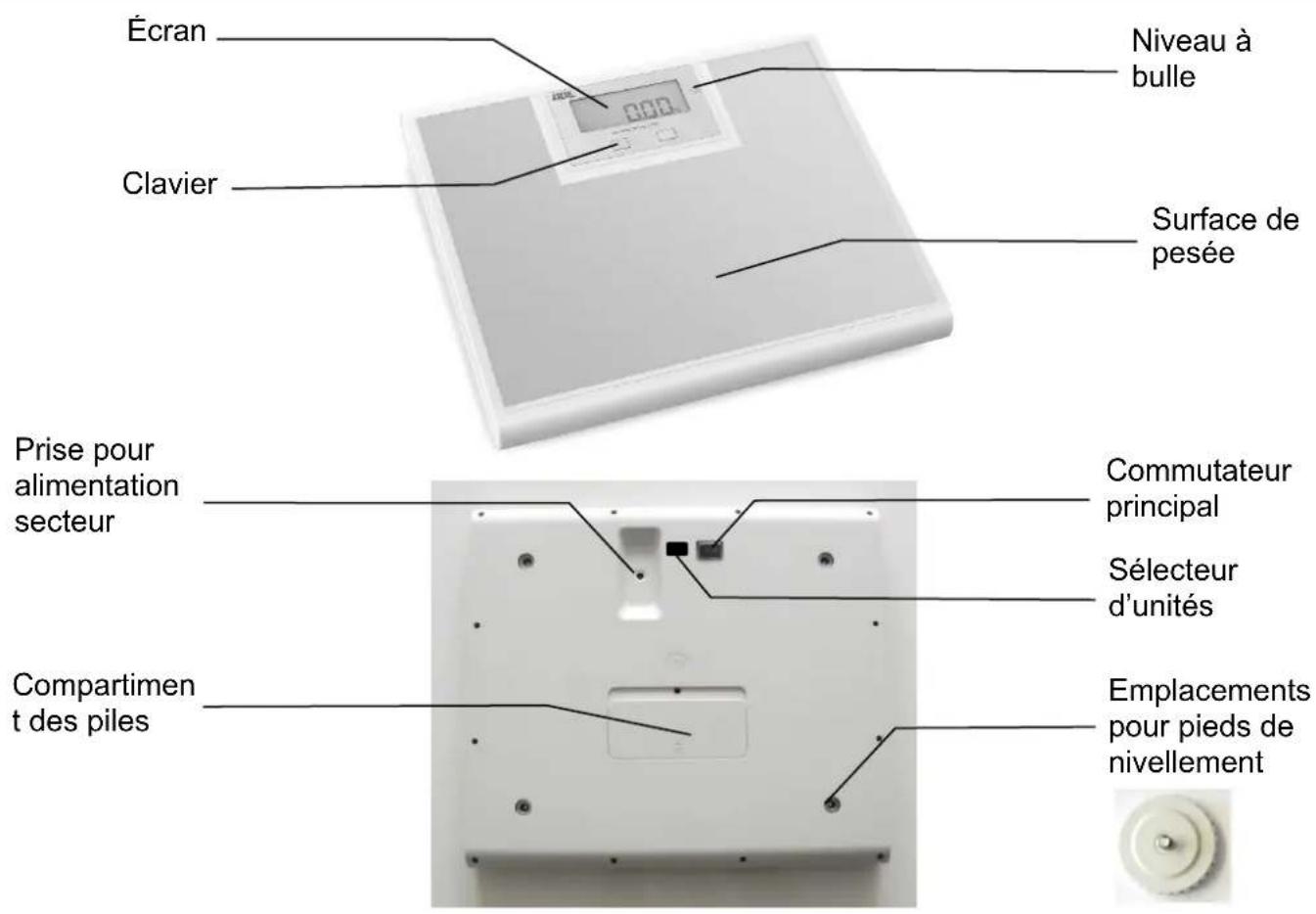

4. Vue d'ensemble
4.1 Désignation et fonction des touches
| Symbole | Désignation | Fonction |
| Turning | MARCHE/ARRÊT | Touchche multifonction : ♀: La fonction de cette touche est d'allumer le pèse-personne. Turning: Pendant l'utilisation de l'appareil, cette touche permet de faire pivoter la valeur affichée. |
| M/C | Touchche maman/bébé : Active la fonction maman/bébé. |

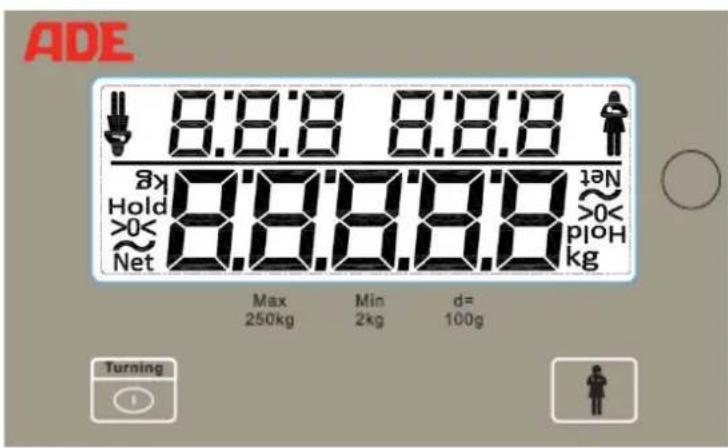

4.2 Symboles de l'affichage
| Symbole | Signification |
| Fonction maman/bébé : Ce symbole apparaît quand la fonction maman/bébé est activée. | |
| « Net » | Fonction de tarage : Ce symbole apparaît lorsque la fonction de tarage est activée. Le poids net est affchéé à l'écran. Fonction maman/bébé : Ce symbole apparaît lorsque le poids net de l'enfant est affchéé. |
| >0< | Le pèse-personne est en position zéro. |
| ~ | Le résultat du pesage est stable. |
| « kg/lb » | Poids calculé en kilogramsmes (kg) ou livres (lb). |
5. Mise en service du pèse-personne
Retirez prudemment le pese-personne de l'emballage et mettez de cote l'ensemble des materiaux d'emballage.
Retournez le pèse-personne et vissez les 4 pieds de nivellement dans les réceptacles filetés prévus à cet effet sur la face inférieure.
Introduisez les 4 piles AA de 1,5 V dans le compartment des piles. Lors de l'introduction des piles, voirlez à respecter leur polarité ( comme illustré dans le compartment des piles) et vérifie que l'isolement des piles n'est pas endommagée.
Pour utiliser l'appareil avec l'alimentation secteur, branche l'unité d'alimentation optionnelle sur la prise pour alimentation secteur.
Allumez le pèse-personne à l'aide du commutateur principal. Le pèse-personne est maintainant prét à utiliser.
Placez le pese-personne sur un sol plan et stable.
Nivelez le pese-personne à l'aide des pieds de nivellement. Veillez à ce que la bulle du niveau à bulle soit centree dans le cercle noir.
Après chaque déplacement de l'appareil, vérifie qu'il soit toujours de niveau !
6. Fonctionnement
Les forces mécaniques agissant sur la balance sont transformées en signaux électriques mesurables et évaluables par des capteurs de charge. Le résultat de la pesée est affché en continu.
7. Utilisation du pèse-personne
7.1 Allumer le pèse-personne
7.1.1 Commutateur principal
Le commutateur principal situé sur la face inférieure du pèse-personne doit être activé. Le commutateur n'est qu'une sécurité de transport pour le pèse-personne.
7.1.2 Partouche
Appuyez brievement sur la touche MARCHE/ARRÉT pour allumer le pèse-personne.
Après un bref contrôle des fonctions, l'écran affiche « 0,00 kg » et le symbole >0<.
Le pèse-personne est maintainant prét à utiliser.
Le pèse-personne démarre automatiquement avec la dernière fonction utilisée. S'il s'agit de la toute première utilisation, le pèse-personne démarre avec la fonction « Hold »
7.1.3 Toucher pour démarrer
Sollicitez brièvement la surface de pesée du pèse-personne en la « tapotant » brièvement du pied. Si cette action est correctement executée, un bref contrôle des fonctions est réalisé, après quoi le pèse-personne indique « 0,00 kg » et le symbole >0<. Le pèse-personne est maintainant prét à utiliser.
7.2 Éteindre le pèse-personne
7.2.1 Extinction automatique
Si le pèse-personne est alimenté par piles, il s'éteint automatiquement après 90 secondes d'inactivité ; s'il est branché sur le secteur, après 7 minutes.
7.2.2 Partouche
Appuyez sur la touche MARCHE/ARRÉT environ 2 secondes pour éteindre le pèse-personne.
Le pèse-personne enregistrtre automatiquement la dernière fonction utilisée.
7.3 Pesage correct
Allumez le pèse-personne sans y placer de charge. Patientez jusqu'à ce que l'écran du pèse-personne affiche « 0,00 kg » et le symbole >0<.
Montez sur la surface de pesée, en restant le plus tranquille possible. Le poids s'affiche des que vous vous étés immobilisé.
7.4 Fonction « Turning »
Pour inverser l'affichage à l'écran, appuyez brièvement (< 1 seconde) sur la touche MARCHE/ARRÉT.
7.5 Fonction maman/bébé
Allumez le pèse-personne sans y placer de charge. Patientez jusqu'à ce que l'écran du pèse-personne affiche « 0,00 kg » et le symbole >0< .
Appuyez sur la touche M/C. Le symbole M/C s'affiche à l'écran. Montez sur le pèse-personne, en restant le plus tranquille possible. Le pèse-personne enregistre le poids et affiche « 0,00 kg ». De plus, le symbole Net s'affiche. ÀpRES avoir retire la charge du pèse-personne, le poids propre est affché en valeur négative.
Maintenant, prenez dans vos bras l'enfant et remontez sur la surface de pesée.
Le poids se stabilise automatiquement et le poids de l'enfant est affché. Lorsque vous descendez du pèse-personne, le poids reste affché en clignotant, avec le symbole Hold.
Pour quitter la fonction de tarage, appuyez une nouvelle fois sur la touche Tare.
7.6 Bip
REMARQUE: Le bip est désactifé par défaut. Si vous le souhaitez, vous pouvez activer la fonction. Veuillez demander les instructions détaillées.
S'il est activé, un bip retentit lorsque...
...la balance est sous-chargée.
...une touche est enforcée
7.7 Bluetooth
REMARQUE: Le module Bluetooth (en option) est désactivé en usine.
Les informations sur l'activation et la configuration de l'interface Bluetooth ainsi que sur le couplage avec d'autres appareils ne serontANNOCES que lorsque les
appareils Bluetooth approuvés par I'ADE seront disponibles.
8. Entretien et maintenance
8.1 Nettoyage
Nettoyez l'appareil si nécessaire.
Débranche la prise secteur avant de nettoyer la balance. N'utilise qu'un chiffon humide ou un désinfectant ordinaire pour le nettoyage. N'utilise pas d'agents nettoyants liquides agressifs, de détergents abrasifs ou acides.
Assurez-vous qu'aucun produit de nettoyage liquide ou eau ne penetre dans la balance et suivez toujours les instructions d'utilisation du fabricant.
8.2 Désinfection
L'écran est fabriqué en polyméthacrylate de méthyle (PMMA). Le PMMA est sensible à l'alcool et peut devenir trouble si des désinfectants inadaptés sont utilisés sur lui.
N'utilisez que des désinfectants adaptés aux surfaces sensibles. Les désinfectants adèquats sont disponibles dans le commerce spécialisé.
Assurez-vous que le désinfectant est adapté aux surfaces sensibles et au polyméthacrylate de méthyle (PMMA).
Suivez les instructions figurant sur le désinfectant.
Désinfectez l'appareil à intervalles réguliers à l'aide d'un chiffon doux imbibé d'un désinfectant approprié.
| Component Intervalle | |
| Tray, Boîtier, commandes et affichage Si nécessaire | |
8.3 Sterilisation
Ne stérisisez pas l'appareil.
8.4.1 Défectuosités
| Problèmes Cause Remède | ||
| Rien ne s'affiche à l'écran. | Le pèse-personne s'est étéint automatiquement. | Touchez le pèse-personne du pied ou allumez-le à l'aide de la touche. |
| Rien ne s'affiche à l'écran. | Le commutateur principal n'est pas activé. | Activez le commutateur principal. |
| Rien ne s'affiche à l'écran. | Le pèse-personne n'est pas branché sur le secteur. | Branchez le pèse-personne sur le secteur à l'aide de l'unité d'alimentation optionnelle. |
| Rien ne s'affiche à l'écran. | Piles déchargées. Remplacez les piles. | |
| Rien ne s'affiche à l'écran. | Pas de piles dans le compartment des piles. | Insérer les piles. |
| L'écran affiche des caractères cryptiques. | L'écran est en mode « Turning ». | Appuyez sur la touche « Turning ». |
| Le pèse-personne vacille. | Le pèse-personne n'est pas correctement nivélé. | Réglez les pieds de nivillagement. Contrôlez le nivillagement à l'aide du niveau à bulle. |
8.4.2 Messages d'erreur
| Message d'erreur Description Solution du problème | ||
| [Lo] Piles vides. Remplacez les piles. | Utilisez le pèse-personne avec l'unité d'alimentation réseau. | |
| [uLoad] Sous-charge (-20d) Éteignez, puis rallumez le pèse-personne. | ||
| [oLoad] Surcharge (-9d) | Retirez la charge du pèse-personne. La plage de remise à zéro ou la capacité de pesage ont été dépassées | |
| [no 0.00] Perte du point zéro. Réinitialiser le point zéro du pèse-personne. | ||
8.5 Maintenance
Pour garantir une mesure correcte, l'entretien et les réparations ne doivent être effectués que par du personnel autorisé.
Pour éviter le niveau de précision prévu, le produit doit être régle avec soin et entretenu régulièrement. Nous recommendons de le faire réviser tous les 3 à 5 ans, selon la fréquence d'utilisation de la balance.
8.6 Recommendations de conservation et de transport
Gardez tous les matériaux de l'emballage d'origine et accessoires dans l'eventualité de devoir renvoyer le pèse-personne et pour éviter les dommages de transport, puisque de tels dommages sont exclus de la garantie.
Retirez tous les cordons avant le transport et éteignez le pèse-personne avec le commutateur principal afin d'éviter tout endommagement.
8.7 Accessoires
| Article | Description de l'article | Numéro de l'article |
| Unité d'alimentation réseau | UES06WOCP-060100SPA | H2870-006 |
| Étui de transport | MZ10062 | MZ10062 |
8.8 Mise au rebut
Les apparêls électriques ne doivent pas être jetés à la poubelle. Les apparêls porteurs de cette indication ne peuvent pas être jetés avec les déchets menagers mais doivent être confiés à des centres de recyclage.
Retirez (dans la mesure du possible) toutes les batteries ou piles des apparciels et remettez-les à un centre de collecte de batteries.
Veillez à ne mettre au rebut que des batteries déchargees ou dont les pôles sont isolés, afin d'éviter les courts-circuits!
8.9 Garantie
Vous disposez d'une garantie de deux ans a compter de la date d'achat, couvrant pieces et main d'oeuvre ; le pese-personne sera soit réparé, soit remplaced (veuillez conserver la facture d'achat). Tous les composants amovibles tels que batteries ou piles, cordon, unité d'alimentation, etc. sont exclus de la garantie. La garantie ne couvre pas l'usure normale ni les dommages occasionnés par des accidents ou des utilisations inappropriées. D'eventuelles demandes de garantie ou demandes en responsabilité ne peuvent aboutir que si des accessoires et/ou pieces de rechange d'origine de la société ADE avaient ete utilisés. Si les produits ont ete ouverts par des personnes non autorisées, la garantie est automatiquement annulée.
Les clients en dehors de l'Allemagne sont priés de consulter leur fournisseur local pour les questions de garantie.
9. Caracteristiques techniques
Alimentation énergétique
| Fonctionnement sur secteur : | Utiliser uniquement avec l'adaptateur secteur UES06WOCP-060100SPA |
| Tension du réseau : | 100 – 240 V AC, 0.2A |
| Fréquence: | 50/60 Hz |
| Unité d'alimentation : | 6 V DC |
| Intensité absorbée: | 1.0 A (max.) |
| Utilisation avec piles : 4 piles alcalines AA de 1,5 (> 5000 mensurations / >100 h durée de fonctionnement) | |
Plage de mesure
| Charge maximale : | 250 kg |
| Paliers de mesure : | 100 g |
| Precision: | 0≤50,0kg: 50,1kg≤200,0kg: 200,1≤250,0kg: ±100g ±200g ±300g |
Conditions environnementales
Température de +10°C à +40°C
| fonctionnement : | |
| Température de stockage et de transport: | -20°C à +60°C |
| Humidité de l'air : | 10% - 95% RH |
| Pression atmosphérique : | 700 hPa - 1060 |
| Classification des appareils | La combinaison de l'adaptateur et de l'unité principale est spécifique comme ÉQUIPEMENT ME. L'adaptateur est considéré comme faisant partie de l'équipement ME. |
| Mode de fonctionnement: | Fonctionnement en continu |
| Dégré de protection: | Partie appliquée de type BF (surface supérieure de la balance) |
| Mode batterie: | Équipement ME à entrainment interne |
| Mode adapteur AC: | Matériel ME de classe II |
Software: La version du logiciel est affichée lorsque la balance est mise en marche.
Commande à distance (en option)
| Fréquence: | 2402 MHz à 2483.5 MHz |
| Puisance d'émission: | +4 dbm |
| Portée: | 10 mètres |
Bati
| Dimensions : | 400x350x65 mm |
| Poids propre : | 4,2 kg |
| Matériau : | Matière plastique ABS |
| Classe de protection: | IP20; l'appareil est protégé contre les corps étrangers solides d'un diamètre de ≥ 12,5 mm. Il n'est pas protégé contre les gouttes d'eau. |
Durée de vie utile : La conception vous offre une durée de vie de 8 ans.
Symbole Signification
Notice d'instructions
Respectez les consignes d'utilisation
Fabricant
date de fabrication
Marquage CE
Numéro de série
0044 Numéro de l'organisme notificationé enregistré en tant que dispositif Médical
Type de piece d'application BF
AC/
Courant alternative
DC/
Courant continu
Mise en garde
11. Compatibleité electromagnétique
Les apparèils électriques Médicaux sont soumis à des mesures de sécurité spéciales pour ce qui concerne la CEM, et doivent être installés et mis en service dans le respect des lignes directrices mentionnées ci-après.
Les dispositifs HF portables et mobiles (par ex. téléphones portables) peuvent affecter les apparèils électriques Médicaux.
L'utilisation d'accessoires de tiers peut entraîner une croissance des émissions ou une diminution de la résistance aux interférences de l'appareil. N'utilise pas de téléphones portables ou autres appareils similaires produitant des champs electromagnétiques à proximé du produit. Cela pourrait affecter le bon fonctionnement du produit.
Lignes directrices et déclaration du fabricant - Émissions électromagnétiques
Le PRODUIT a ete conu pour fonctionner dans I'environnement electromagnetique indique ci-dessous. Le client ou l'utilisateur du PRODUIT doit s'assurer qu'il sera utilise dans un tel environnement.
| Mesures d'émission Conformité Environnementélectrolymagnétique-Lignes directrices | ||
| Émissions HF selon CISPR 11/EN55011 | Groupe 2 | L'appareil doit émettre de l'énergie électromagnétique pour réaliser sa fonction prévue. Les appareilslectroniques à proximité peuvent en être affectés. |
| Émissions HF selon CISPR 11/EN55011 | Classe B | Le PRODUIT est destiné à être utilisé dans toutes les infrastructures, y compris d'habitation etc., raccordées directement sur un réseau d'alimentation publique, qui alimentée également des immeubles utilisés à des fins résidentielles. |
| Harmoniques selon CEI 61000-3-2 | Classe A | |
| Fluctuations de tension/ tension de papillotement selon CEI 61000-3-3 | conforme | |
Lignes directrices et déclaration du fabricant - Résistance électromagnétique
Le PRODUIT a ete concu pour fonctionner dans l'environnement electromagnetique indiqué ci-dessous. Le client ou l'utilisateur du PRODUIT doit s'assurer qu'il sera utilisé dans un tel environnement.
| Contrôles de résistance aux interférences | Niveau de test CEI 60601 | Niveau de conformité | Environnement électromagnétique – Lignes directrices |
| Décharge d'électricité statique (DES) selon CEI 61000-4-2 | Décharge par contact ± 8 kVDécharge dans l'air ± 15 kV | Décharge par contact ± 8 kVDécharge dans l'air ± 15 kV | Le sol doit être en bois ou en béton ou bien être carréle. Si le sol est recouvert de matière synthétique, la valeur d'humidité relative doit être d'au moins 30 %. |
| Immunité aux transitoires electriques rapides/salves selon CEI 61000-4-4 | ± 2 kV pour conducteurs réseau ± 1 kV pour conducteurs d'entrée-sortie | ± 2 kV pour conducteurs réseau ± 1 kV pour conducteurs d'entrée-sortie | La qualité de la tension d'alimentation doit correspondre à celle d'envelopnements commerciaux ou cliniques typiques. |
| Pics de tension selon CEI 61000-4-5 | ± 1 kV conducteur-conducteur ± 2 kV conducteur-terre | ± 1 kV conducteur-conducteur ± 2 kV conducteur-terre | La qualité de la tension d'alimentation doit correspondre à celle d'envelopnements commerciaux ou cliniques typiques. |
| Chutes de tension, micro-interruptions et fluctuations de la tension d'alimentation selon CEI 61000-4-11 | 0 % UT pour 1/2 période (chute de 100 %)0 % UT pour 1 période (chute de 100 %)40 % UT pour 5 périodes (chute de 60 %)70 % UT pour 25 périodes (chute de 30 %)80 % UT pour 250 périodes (chute de 20 %)0 % UT pour 250 périodes (micro-interruption) | 0 % UT pour 1/2 période (chute de 100 %)0 % UT pour 1 période (chute de 100 %)40 % UT pour 5 périodes (chute de 60 %)70 % UT pour 25 périodes (chute de 30 %)80 % UT pour 250 périodes (chute de 20 %)0 % UT pour 150 périodes (micro-interruption) | La qualité de la tension d'alimentation doit correspondre à celle d'envelopnements commerciaux ou cliniques typiques.Si l'utilisateur souhaite poursuivre le fonctionnement du PRODUIT, même en cas d'interruptions de l'alimentation énergétique, nous recommendons d'alimenter le PRODUIT par l'intermédiaire d'une alimentation ininterrompue ou d'une batterie. |
| Champ magnétique à la fréquence d'alimentation (50/60 Hz) selon CEI 61000-4-8 | 30 A/m 30 A/m Les,champs | magnétiques à | fréquence réseau doit correspondre aux propriétés d'un site d'installation typique dans un environnement commercial ou clinique. |
REMARQUE: UT désigne la tension reseau alternative avant l'application du niveau de test.
| Lignes directrices et déclaration du fabricant - Résistance electromagnétique | |||
| Le PRODuit a été consçu pour fonctionner dans l'environnement electromagnétique indiqué ci-dessous. Le client ou l'utilisateur du PRODuit doit s'assurer qu'il sera utilisé dans un tel environnement. | |||
| Tests de résistance aux interférences | Niveau de test CEI 60601 | Niveau de conformité | Environnement electromagnétique - Lignes directrices |
| Perturbations HF transmises selon CEI 61000-4-6 | 3 Vrms de 150 kHz à 80 MHz 3 Vrms | 10 V/m | Les apparciels radiophoniques portables et mobiles ne seront utilisés à une distance du PRODUT, y compris ses conducteurs, inférieure au rapport de protection recommandé, calculé selon l'équation appropriée pour la fréquence d'émission. Rapport de protection recommandé :d = 1,2√P |
| Perturbations HF rayonnées selon CEI 61000-4-3 | 10 V/m de 80 MHz à 2,7 GHz | d = 6/√P | |
| d = 1,2√P de 80 Mhz à 800 Mhz | |||
| d = 2,3√P de 800 Mhz à 2,7 GHz | |||
| ou P est la puissance nominale de l'émetteur en Watt (W) selon les informations du fabricant de l'émetteur et d'est le rapport de protection recommandé en mètres (m).À toutes les fréquences, d'après un examen sur place, la puissance de champ d'émetteurs radio stationnaires (a) est inférieure au niveau de conformité.(b)À proximé d'appareils portant le pictogramme suivant, des perturbations peuvent survenir. | |||
REMARQUE 1 A 80 MHz et 800 MHz, la valeur la plus élevé s'applique.
REMARQUE 2 Ces lignes directrices pourraient ne pas s'appliquer dans toutes les situations. La propagation d'ondes electromagnétiques est soumise à des phénomènes d'absorption et de réfléchissements par lesBATiments, objets et personnes.
a La puissance de champ d'émetteurs stationnaires, tels que stations de base de téléphones portables et de services radiophoniques mobiles, stations radio amateurs, stations AM et FM et émetteurs de télévision, ne peut pas être prédéterminée avec précision par voie théorique. Pour déterminer l'environnement electromagnetique produit par les émetteurs HF stationnaires, un examen du site d'installation est recommendable. Lorsque la puissance du champ présente sur le site d'installation du PRODUIT dépasse le niveau de conformité indiqué plus haut, le PRODUIT doit être observé à chaque site d'utilisation en ce qui concerne son fonctionnement normal. Si des caractéristiques de fonctionnement inhabituelles sont constatées, il pourrait être nécessaire de prendre des mesures supplémentaires, par ex. réorienter ou reconvertir le PRODUIT.
b Au-delà de la plage de féquences de 150 kHz à 80 MHz, la puissance du champ est inférieure à 3 V/m.
Le PRODUIT est destiné à fonctionner dans un environnement electromagnétique où les perturbations HF rayonnées sont contrôlées. Le client ou l'utilisateur du PRODUIT peut contribuer à prévenir les interférences electromagnétiques en veillant àmaintenir les distances minimales recommandées ci-dessous entre les apparciels HF (emetteurs) portables et mobiles et le PRODUIT, en fonction de la puissance de sortie maximale de l'appareil de communication.
Rapports de protection recommends entre des appareils de communication HF mobiles et le PRODUIT
| Puissance nominale de l'émetteur (W) | Rapport de protection en fonction de la fréquence d'émission (m) | ||
| de 150 KHz à 80 MHzd = 1, 2√P | de 80 MHz à 800 MHzd = 1,2√P | de 800 MHz à 2,7 GHzd = 2, 3√P | |
| 0,01 0,12 0,12 0,23 | |||
| 0,1 0,38 0,38 0,73 | |||
| 1 1,2 1,2 2,3 | |||
| 10 3,8 3,8 7,3 | |||
| 100 12 12 23 | |||
Pour des émetteurs dont la puissance nominale n'est pas mentionné dans le tableau ci-dessus, le rapport peut être déterminé grâce à l'équation figurant dans la colonne correspondante, où P est la puissance nominale de l'émetteur en Watt (W) selon les informations du fabricant de l'émetteur.
REMARQUE 1 Pour le calcul du rapport de protection recommendé d'émetteurs situés dans la plage de fréquences de 80 MHz à 2,7 GHz, un facteur supplémentaire de 10/3 a été utilisé afin de réduire les risques qu'un dispositif de communication mobile ou portable accidentellement introduit dans la zone des patients puisse occasionner un dysfonctionnement.
REMARQUE 2 Ces lignes directrices pourraient ne pas s'appliquer dans toutes les situations. La propagation d'ondes electromagnétiques est soumise à des phénomènes d'absorption et de réfléchissements par les batiments, objets et personnes.
12. Marquage CE et déclaration de conformité
Les produits ADE sont élaborés d'après les normes et directives européennes pour produits à distribution internationale mettant en œuvre les normes techniques le plus récentes, pour atteindre une grande longévité.
CE Déclaration de conformité du fabricant
Par la presente, la société ADE déclare, sous sa seule responsabilité, que le pèse-personne électronique M322600 répond aux directives 93/42/CEE, 2014/30/UE, 2014/35/UE, 2014/53/UE et 2011/65/UE.
La déclaration perd sa validité si l'appareil subit une modification sans notre accord. L'intégrality du
texte de la déclaration de conformite CE est disponible à l'adresse Internet suivante : www.adc-germany.de/DoC
Hamburg, avril 2021
ADE Germany GmbH
Neuer Hottigbaum 15
D-22143 Hamburg
13. Coordonnées du fabricant
22143 Hambourg/Allemagne
Telephone: +49 40 432 776 - 0
Fax: +49 40 432 776 - 10
Courriel: info@ade-germany.de
Internet: www.ade-germany.de
