N238P01MPTLA - Connecteur réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Connecteur réseau RJ45 MPTL Cat6a STP
Marque	Tripp Lite (Eaton)
Modèle	N238-P01-MPTL-A
Technologie de connexion	MPTL (Modular Plug Terminated Link)
Catégorie	Catégorie 6a (Classe EA)
Type de blindage	STP (Foil tressé, blindé)
Conformité PoE	4PPoE (PoE++) jusqu'à 100 W
Compatibilité câble	Solide ou multibrin
Calibre de fil accepté	22 à 26 AWG
Diamètre de gaine	6,5 mm à 8,5 mm (0,25 à 0,33 po)
Nombre de cycles d'accouplement	750 cycles
Nombre de re-terminaisons	Jusqu'à 20 fois
Courant nominal	1,5 A
Tension de tenue (contact-contact)	1000 V CC
Tension de tenue (contact-blindage)	1500 V CC
Température de fonctionnement	-10 à 60 °C (14 à 140 °F)
Température de stockage	-40 à 68 °C (-40 à 154 °F)
Humidité relative	10 % à 90 % HR, sans condensation
Garantie	À vie (limitée)
Installation	Sans outil, respecter le schéma de câblage
Contenu de l'emballage	Fiche RJ45 MPTL, couvercle IDC, cache-poussière, documentation
Entretien recommandé	Nettoyer avec un chiffon sec et non pelucheux
Précautions de sécurité	Ne pas exposer à l'humidité excessive, respecter les limites de température
Réparabilité	Pas de pièces réparables par l'utilisateur – remplacer sous garantie

FOIRE AUX QUESTIONS - N238P01MPTLA Tripp Lite

Qu'est-ce que la technologie MPTL ?

La MPTL (Modular Plug Terminated Link) permet de terminer un câble directement sur une fiche RJ45, évitant ainsi l'utilisation d'une prise murale. Idéal pour les installations au plafond ou les espaces restreints.

Quels types de câbles ce connecteur accepte-t-il ?

Il accepte les câbles solides ou multibrins de calibre 22 à 26 AWG, avec un diamètre de gaine de 6,5 à 8,5 mm.

Ce connecteur est-il compatible avec le Power over Ethernet (PoE) ?

Oui, il est conforme 4PPoE (PoE++) et peut délivrer jusqu'à 100 W, ce qui le rend adapté aux caméras, points d'accès Wi-Fi, etc.

Combien de fois peut-on re-terminer ce connecteur ?

Il supporte jusqu'à 20 re-terminaisons, offrant une grande flexibilité lors des installations.

Quelle est la température de fonctionnement maximale ?

La plage de température de fonctionnement est de -10 à 60 °C. En stockage, elle s'étend de -40 à 68 °C.

Ce connecteur est-il blindé ?

Oui, il s'agit d'un modèle STP (blindé) avec une tresse et un feuillard, offrant une protection contre les interférences électromagnétiques.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée à vie contre les défauts de matériaux et de fabrication, sous réserve des conditions mentionnées dans la documentation.

Comment installer ce connecteur sans outil ?

Suivez le schéma de câblage fourni : insérez les fils dans le couvercle IDC selon les couleurs, puis enclenchez le couvercle. Aucun outil spécial n'est requis.

Puis-je utiliser ce connecteur en extérieur ?

Il est conçu pour une utilisation en intérieur. Pour une utilisation en extérieur, protégez-le de l'humidité et des températures extrêmes en dehors de sa plage spécifiée.

Que faire en cas de dysfonctionnement ?

Consultez d'abord la notice. Si le problème persiste, contactez le support Eaton via Triplite.Eaton.com/support pour une demande de retour sous garantie.

MODE D'EMPLOI N238P01MPTLA Tripp Lite

Guide de démarrage rapide

TRIPP LITE

SERIES

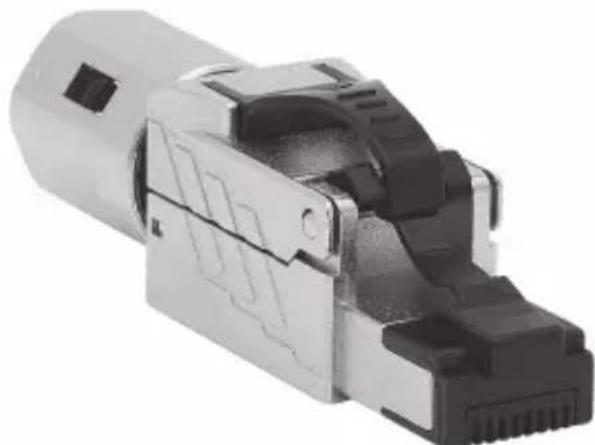

Fiche RJ45 MPTL Cat6a STP sans outil, conforme à PoE++

Modèle :

N238-P01-MPTL-A

Le produit achete peut différer de l'image.

English 1

Espanol 9

Deutsch 25

Italiano 33

EAT-N

Contenu de l'emballage

Fiche RJ45 MPTL Cat6a STP sans outil N238-P01-MPTL-A
- Couvercle IDC (x1)
- Cache-poussière (x1)
- Documentation pour l'utilisateur

Caracteristiques du produit

• La technologie de liaison à connecteurs modulaires (MPTL) permet au cable Cat6a d'être raccordé à une extrémité à une fiche RJ45 qui se branche ensuite directement à un apparéil, tel qu'un protocole d'application sans fil (WAP) ou uneamera de surveillance
• Simplifie l'installation des apparèils dans une application au-dessus du plafond où l'installation d'une plaque frontale n'est pas pratique ou où les prises, les fiches et les cordons de raccordement doivent être ignifugés
• Conformé 4PPoE pour les installations Power over Ethernet (PoE++) jusqu'à 100 W
• Convient aux câblages solides ou multibrins de 22 à 26 AWG

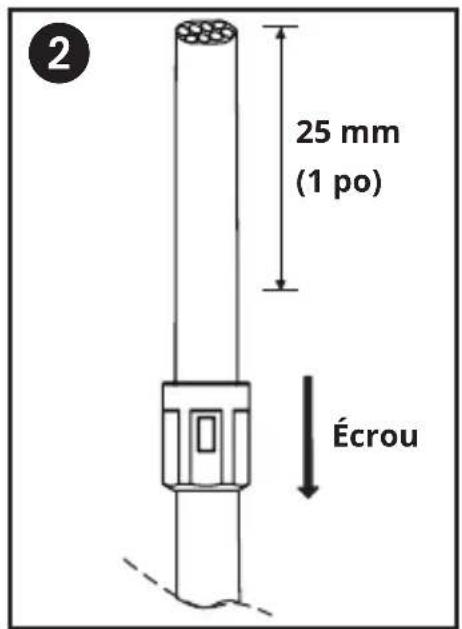

Installation

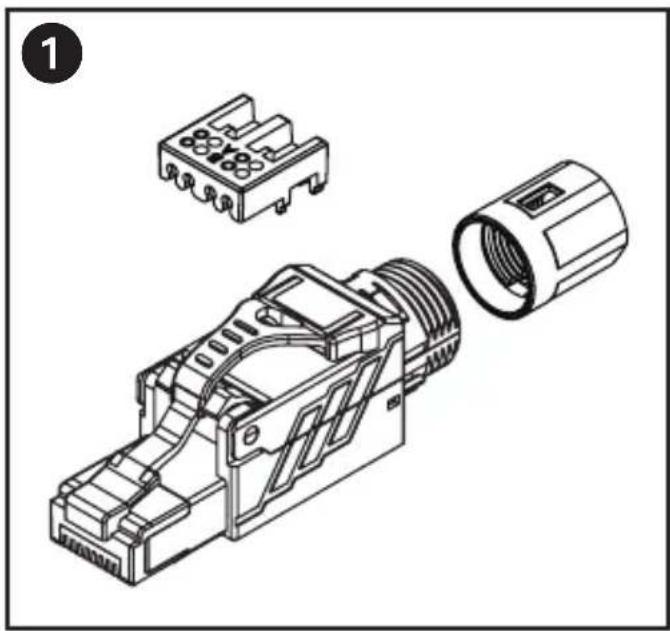

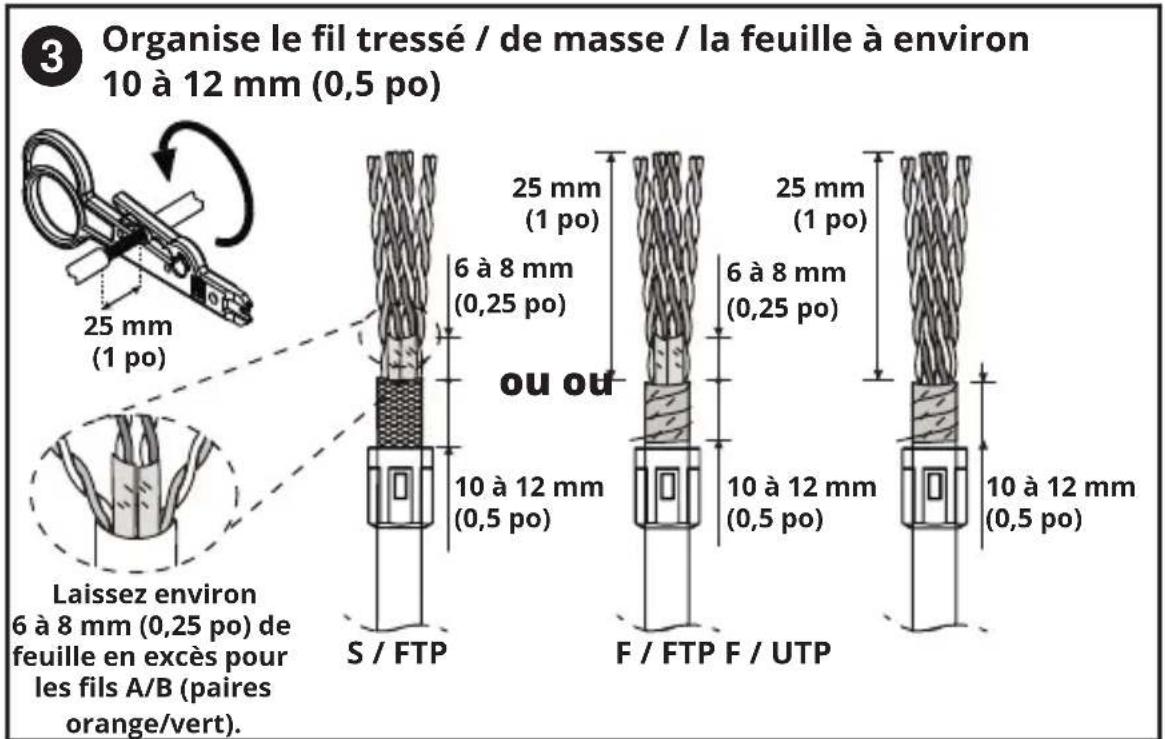

Installation

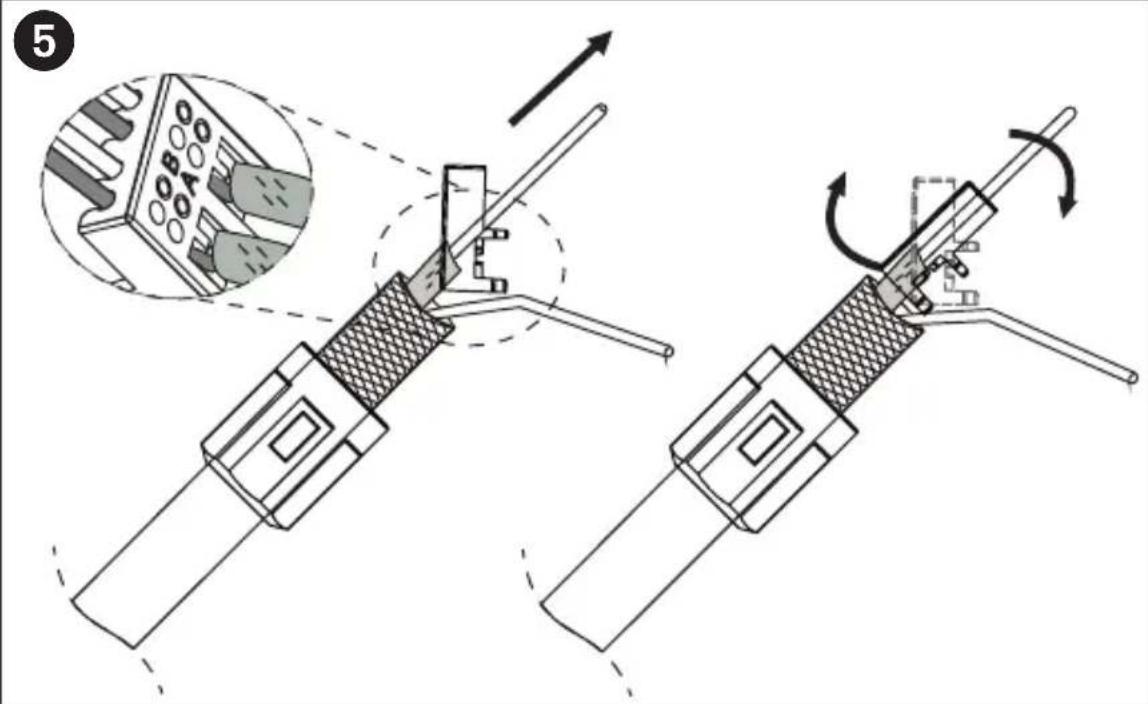

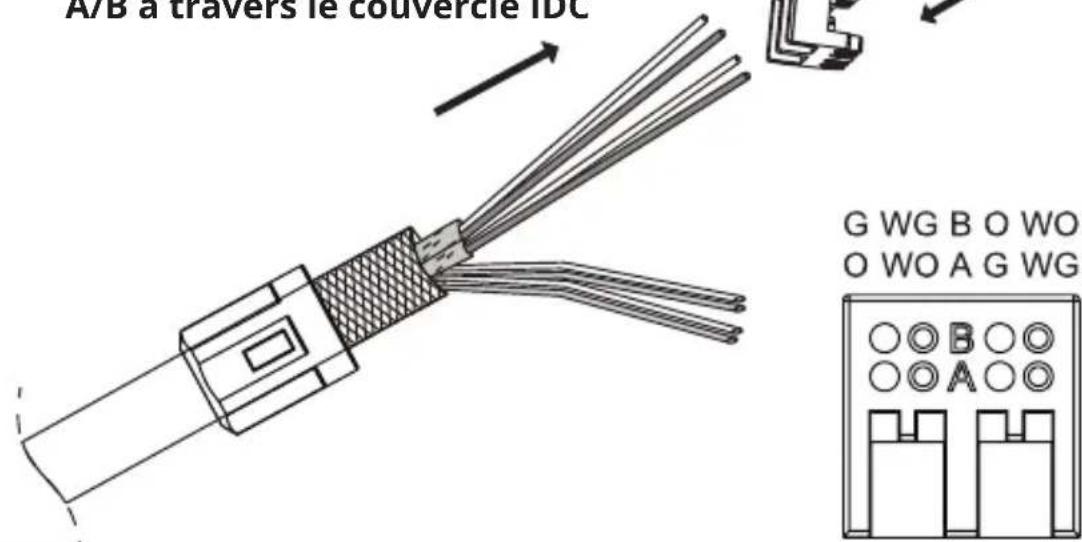

4 Suivez le schéma de câblage et l'angle pour acheminer les fils A/B à travers le couvercle IDC

20

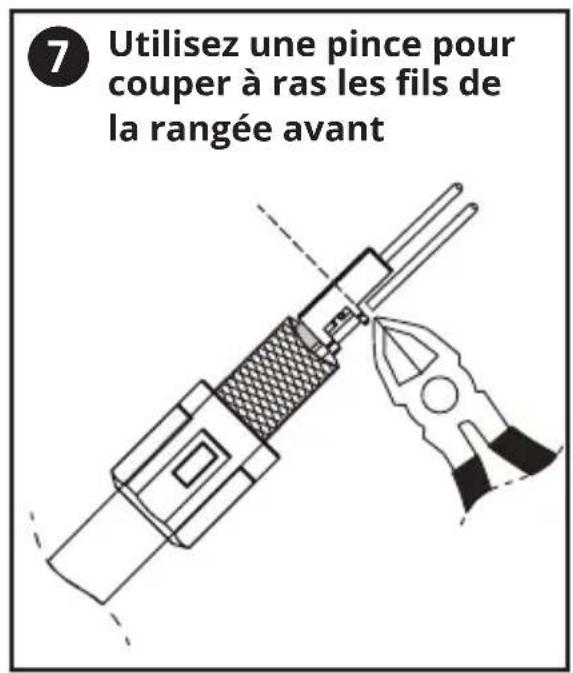

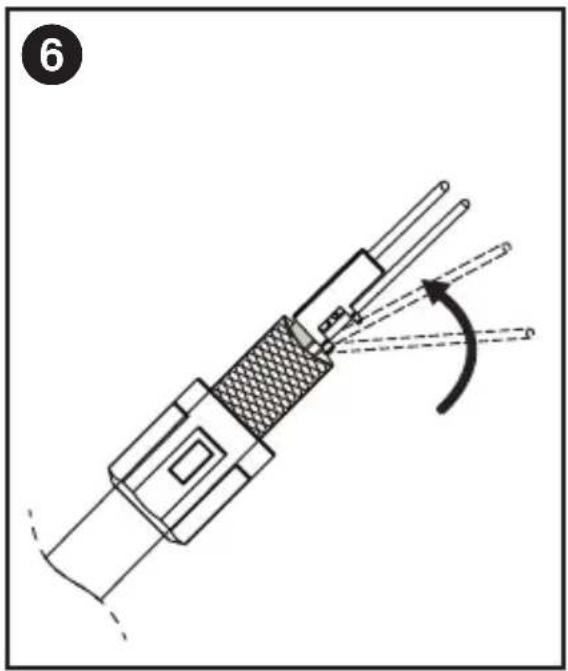

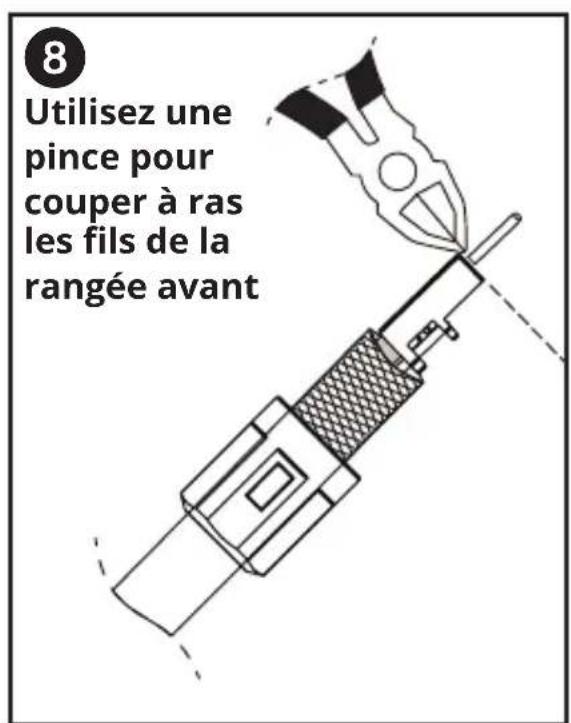

Installation

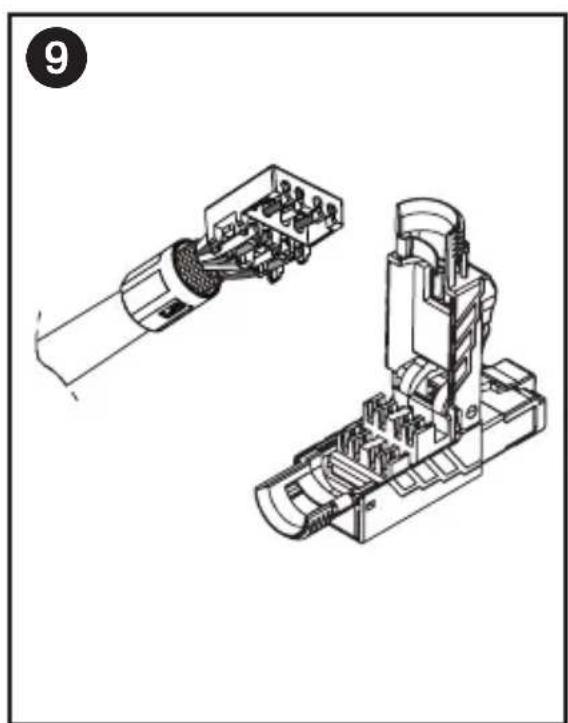

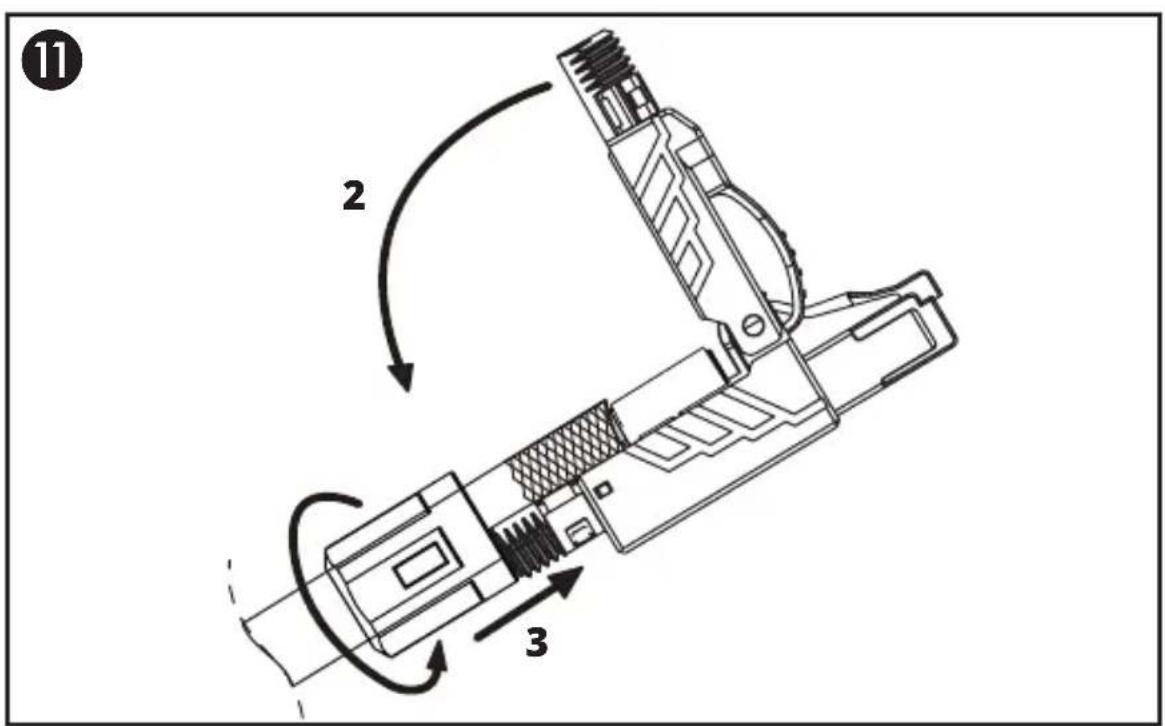

Installation

22

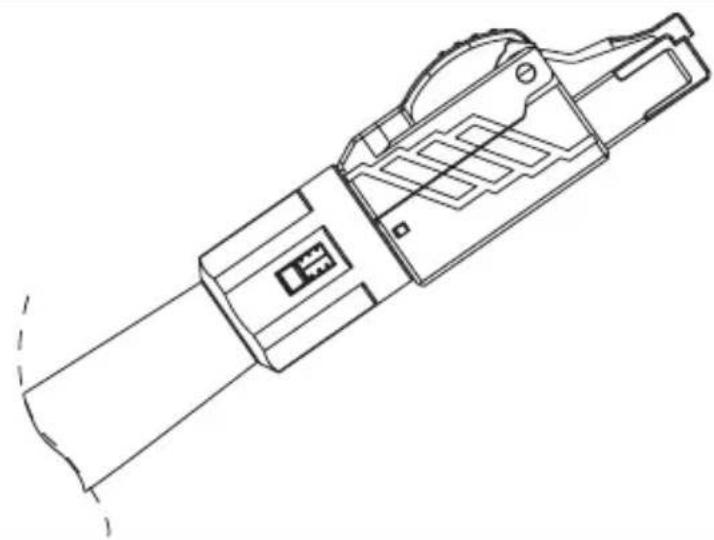

Installation

12

Caracteristiques

Durée d'insertion 750 cycles d'accoupling
Durée de re-terminaison jusqu'à 20x
Compatibilité de la section de cable 22 à 26 AWG (solide ou multibrin)
Diamètre de la gaine de cable 6,5 mm à 8,5 mm (0,25 po à 0,3 po)
Courant électrique 1,5 A
Résistance à la tension (contact à contact) 1	000 V CC
Résistance à la tension (contact au blindage)	1 500 V CC
Plage de température de fonctionnement -10 à 60 °C (14 à 140 °F)
Plage de température de stockage -40 à 68 °C *-40 à 154 °F)
Humidité relative 10 % à 90 % RH,	sans condensation

Garantie

Garantie limitée à vie

Eaton garantit a vie ce produit, s'il est utilisé conformément a toutes les instructions applicables, contre les défauts de matériaux et de fabrication d'origine. Si le produit s'avre defectieux sur le plan des matériaux ou de la fabrication au cours de cette période, nous remplancerons le produit, sous réserve des conditions et limitations susmentionnées, à notre seule discrétion, en guise de recours exclusif en cas de violation de la garantie limitee. Rendez-vous sur Triplite.Eaton.com/support/product-returns avant d'envoyer tout équipement pour réparation.

CETTE GARANTIE LIMITEE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. Eaton N'OFFRE AUCUNE AUTRE GARANTIE QUE LA GARANTIE LIMITEE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADEQUATION À UN USAGE PARTICULIER, SONT REJEITÉES PAR LA PRESENTE; ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites, et certains États ne permettent ni la limitation ni l'exclusion des dommages accidentels ou consécutifs; ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie limitée vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une juridiction à l'autre).

AVERTISSEMENT: les utilisateurs individuels doivent s'assurer de déterminer, avant toute utilisation, si cet apparéil est adaptable, ajusté ou sur pour l'utilisation prévue. Les applications individuelles sont susceptes de grandes variations, nous ne faisons aucune déclaration ni ne donnons aucune garantie quant à l'adéquation ou à la pertinence de ces dispositifs pour toute application spécifique.

WEEE Informations de conformité pour les clients et les recycleurs (Union europeenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques etlectroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achete un équipement électrique oulectronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipment usage pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entrainerait une défaillance de l'équipment de soutien à la vie ou afferterait de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent différer légarement des produits réels.

EAT-N

Eaton est une marque déposée.

© 2025 Eaton

Tous droits réservés.

Publication n°

25-01-191 / 93-39E2 RevB

Février 2025

Toutes les marques

commerciales appartiennent à leurs propriétaires

respectifs.

Quick Start Guide

TRIPP LITE

SERIES

MPTL Cat6a STP
