Type de produit	Connecteur Keystone RJ45
Marque	Tripp Lite
Modèle	N238001SHTFA
Catégorie réseau	Cat6 / Cat6a (compatible)
Type de câble	Câble Ethernet UTP/STP
Support PoE	Oui, conception anti-érosion pour PoE
Débit de données max	Jusqu'à 10 Gbps
Matériau du boîtier	Plastique ignifuge
Couleur	Blanc / Argent (non spécifié)
Dimensions (approx.)	2,2 x 2,2 x 1,5 cm
Poids (approx.)	10 g
Alimentation	Passif (aucune alimentation nécessaire)
Installation	Montage sur câble avec capuchon à code couleur et collier de serrage
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas utiliser si endommagé ; tenir éloigné de l'humidité
Garantie	Garantie à vie limitée Eaton
Réparabilité	Non réparable ; remplacer si défectueux
Pièces détachées	Aucune pièce détachable disponible
Accessoires inclus	Collier de serrage
Informations générales	Conforme aux normes TIA/EIA

FOIRE AUX QUESTIONS - N238001SHTFA Tripp Lite

Comment installer le connecteur N238001SHTFA ?

Dénudez environ 30 mm de gaine, conservez 15 mm de tresse. Passez le câble dans le capuchon du fil, placez chaque fil dans la position de couleur correspondante. Enfoncez et verrouillez le capuchon dans la prise, puis fixez le collier de serrage.

Quel type de câble utiliser avec ce connecteur ?

Ce connecteur est conçu pour câbles Ethernet UTP ou STP, typiquement de catégorie 6 ou 6a.

Le connecteur supporte-t-il le PoE (Power over Ethernet) ?

Oui, il est spécialement conçu pour éviter l'érosion de l'éclateur et optimiser les performances PoE.

Comment déconnecter le connecteur ?

Coupez d'abord le collier de serrage, puis utilisez un tournevis à tête plate pour déverrouiller la prise keystone.

Quelle est la garantie du produit ?

Eaton offre une garantie à vie limitée contre les défauts de matériaux et de fabrication, sous réserve des conditions décrites dans la notice.

Puis-je utiliser ce connecteur avec du câble Cat6 ?

Oui, il est compatible avec les câbles Cat6 et Cat6a, supportant des débits jusqu'à 10 Gbps.

Comment retirer l'excédent de collier de serrage ?

Utilisez une pince coupante pour couper l'excédent après avoir serré le collier.

Que faire si le connecteur est défectueux ?

Contactez le support Eaton via Tripplite.Eaton.com pour un remplacement sous garantie.

Le capuchon de fil est-il réversible ?

Non, le capuchon doit être aligné avec la languette de verrouillage du connecteur avant d'être enfoncé.

Y a-t-il des précautions de sécurité à prendre ?

Assurez-vous que le produit est utilisé conformément aux instructions. Ne l'utilisez pas s'il est endommagé et gardez-le à l'abri de l'humidité.

MODE D'EMPLOI N238001SHTFA Tripp Lite

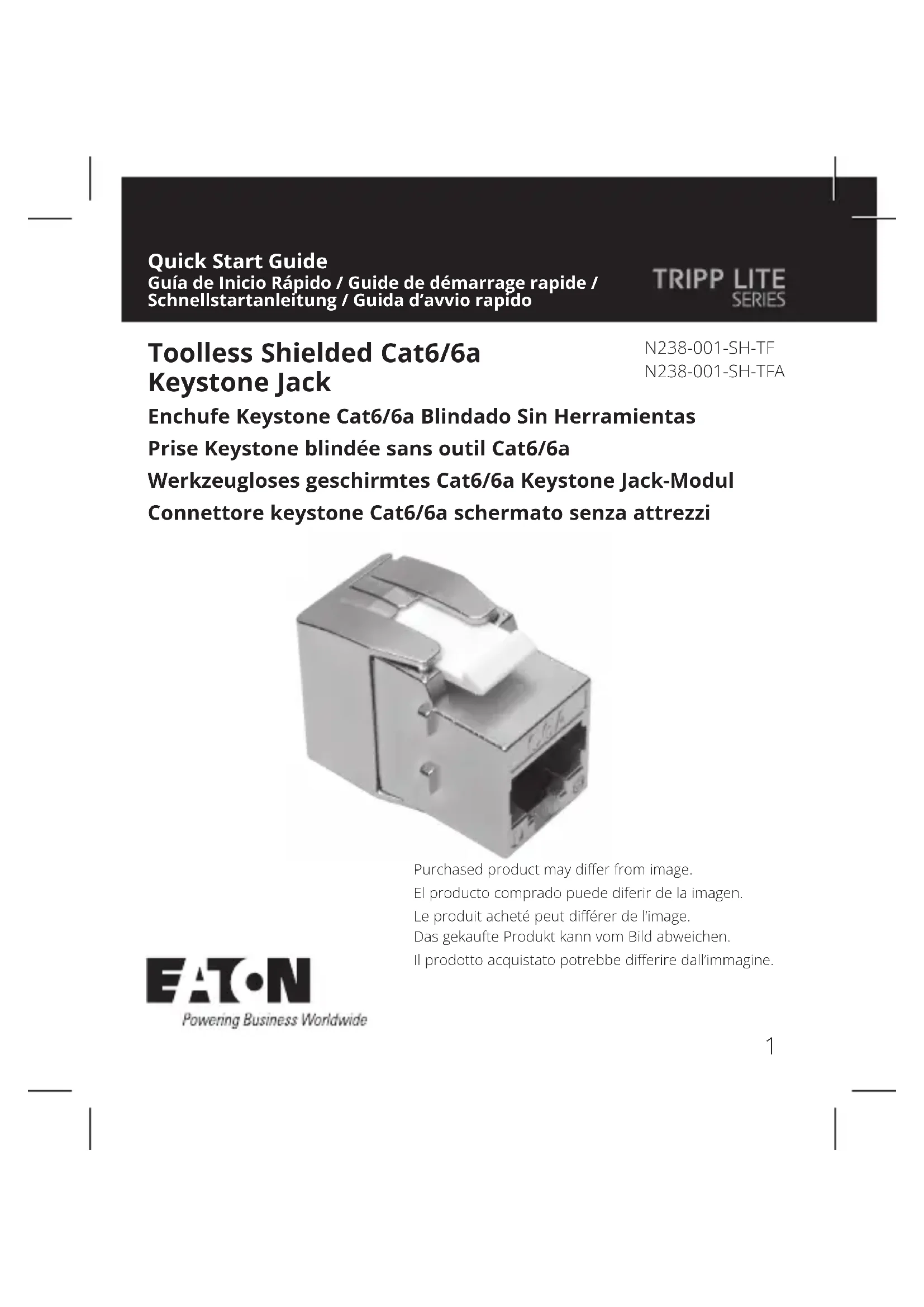

Le produit acheté peut différer de l'image.

1 Retirez environ 30 mm de la gaine du câble. Conservez environ 15 mm de tresse de câble (feuille d'aluminium). ② Dégagez le capuchon du fil de la prise keystone. 3 Faites passer l'extrémité du câble dans le capuchon du fil. Placez chaque fil codé par couleur dans la position de couleur correspondante sur le capuchon. Utilisez une pince coupante pour retirer l'excédent de fil. 4 Assurez-vous que le capuchon de fil soit correctement aligné avec la languette de verrouillage du connecteur. Enfoncez le capuchon de fil dans la prise et verrouillez-le en place. 5 Faites passer le collier de serrage fourni dans la fente de la prise Keystone et fixez-le en le serrant. Utilisez une pince coupante pour retirer l'excédent de collier de serrage.

Installation

Note: Pour maximiser les performances des applications Power over Ethernet (PoE), ces prises keystone sont spécialement conçues pour éviter l'érosion de l'éclateur qui dégrade les contacts de la fiche et de la prise au fil du temps et peut avoir un impact sur les capacités de transmission de données et/ou d'énergie.

Pour déconnecter :

6. Coupez le collier de serrage. 7. Utilisez un tournevis à tête plate pour déverrouiller la prise keystone.

Garantie à vie limitée

Eaton garantit à vie que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, nous, sous réserve des conditions et limitations qui précèdent, remplacerons le produit, à notre seule discrétion, en tant que votre recours exclusif à notre manquement à notre garantie limitée. Visiter Tripplite. Eaton. com/support/product-returns avant d'envoyer de l'équipement pour réparation.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. Eaton NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITÉE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À DES FINS PARTICULIÈRES SONT EXCLUES PAR LA PRÉSENTE ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations ou d'exclusions sur les garanties implicites et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie limitée vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'un territoire à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu.

Parce que les utilisations individuelles sont sujettes à des variations importantes, nous ne faisons aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique d'Eaton en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
