Type de produit	Prise Keystone RJ45
Marque	Tripp Lite
Modèle	N238-001-GY-TFA
Catégorie	Connecteur réseau
Couleur	Gris (GY)
Norme Ethernet	Cat6a (rétrocompatible Cat6)
Type de connecteur	RJ45 femelle
Blindage	UTP (non blindé)
Compatible PoE	Oui, avec protection anti-érosion par étincelles
Température de fonctionnement	-10°C à 60°C
Dimensions (approx.)	2.5 x 2.0 x 1.5 cm
Poids (approx.)	10 g
Matériau du boîtier	Plastique ABS
Contacts	Or plaqué (résistance à la corrosion)
Type d'installation	Sans outil (capuchon de connexion à verrouillage)
Longueur de dénudage	30 mm de gaine
Câblage	Couleurs correspondant au code (T568A/T568B)
Garantie	Limitée à vie
Entretien	Nettoyer avec un chiffon sec, non abrasif
Sécurité	Utiliser avec des câbles Ethernet certifiés
Pièces détachées	Non applicable (produit intégré)

FOIRE AUX QUESTIONS - N238001GYTFA Tripp Lite

Comment installer la prise Keystone N238-001-GY-TFA ?

Dénudez environ 30 mm de la gaine du câble, insérez les fils dans le capuchon de connexion en respectant le code couleur, puis enclenchez le capuchon sur la prise en alignant la languette de verrouillage.

Quelle est la différence entre les modèles N238-001-GY-TF et N238-001-GY-TFA ?

Le modèle TFA est une variante sans outil (tool-free) du modèle TF. Les deux sont des prises Keystone Cat6a, mais le TFA utilise un capuchon de connexion à verrouillage pour une installation plus rapide.

Cette prise Keystone est-elle compatible avec le PoE (Power over Ethernet) ?

Oui, elle est spécialement conçue pour réduire l'érosion par étincelles due au PoE, garantissant une transmission fiable des données et de l'alimentation.

Quels types de câbles puis-je utiliser avec cette prise ?

Cette prise est conçue pour les câbles Ethernet Cat6 et Cat6a à paires torsadées non blindées (UTP).

Comment déconnecter la prise Keystone ?

Utilisez un tournevis à tête plate pour déverrouiller la languette de la prise, puis retirez délicatement le capuchon de connexion.

Quels sont les codes de couleur utilisés pour le câblage ?

Les fils doivent correspondre aux positions colorées sur le capuchon de connexion. Le manuel indique que le câblage suit les normes T568A ou T568B, selon le code couleur imprimé.

Cette prise Keystone est-elle rétrocompatible avec des câbles Cat5e ?

Oui, elle est rétrocompatible avec les câbles Cat5e, mais les performances seront limitées à celles du câble le plus lent.

Où puis-je trouver la notice complète de ce produit ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le site officiel de Tripp Lite.

Quelle est la garantie de cette prise Keystone Tripp Lite ?

Tripp Lite offre une garantie limitée à vie sur ce produit, couvrant les défauts de fabrication dans des conditions normales d'utilisation.

Puis utiliser cette prise en extérieur ?

Cette prise n'est pas conçue pour une utilisation en extérieur. Elle doit être installée dans un environnement intérieur sec, à l'abri de l'humidité et des températures extrêmes.

MODE D'EMPLOI N238001GYTFA Tripp Lite

Guide de démarrage rapide

Modèles : N238-001-GY-TF (Cat6) N238-001-GY-TFA, BHDBT-001-KJ-GY (Cat6a)

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

1 Retirer environ 30 mm de la gaine de câble. 30 mm

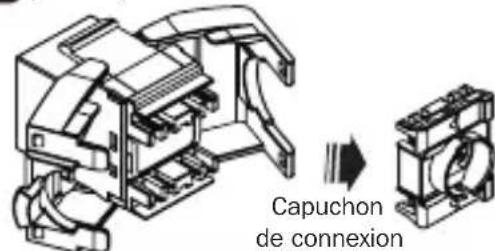

2 Relacher le capuchon de connexion de la prise Keystone.

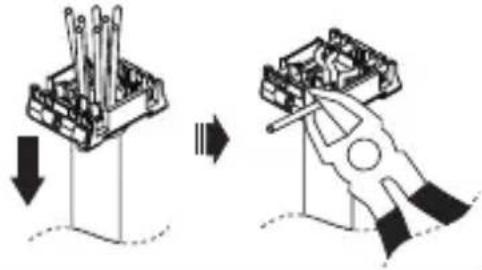

3 Passer l'extrémité du cable dans le capuchon de connexion. Associer chaque fil code par couleur à sa position de couleur correspondante sur le capuchon. Utiliser des pinces coupe-fils pour enlever tout excès de fil.

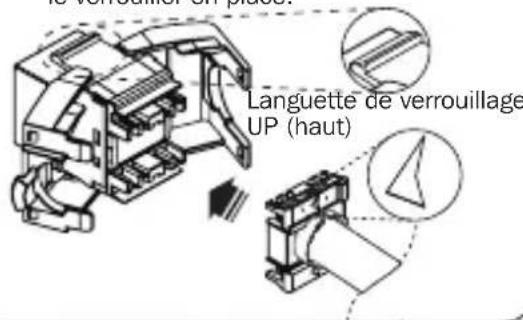

4 S'assurer que le capuchon de connexion est bien aligné avec la languette de verrouillage du connecteur. Enfoncer le capuchon de connexion dans la prise, puis le verrouiller en place.

Remarque: Pour maximiser la performance avec les applications par cable Ethernet (PoE), ces prises Keystone sont spécifiquement conçues pour prévenir l'érosion par jeu d'étincelles qui détériore les contacts de la fiche et de la prise avec le temps, ce qui peut avoir un impact sur les données et/ou les capacités de transmission de puissance.

Pour déconnecter

Utiliser un tournevis à tête plate pour déverrouiller la prise Keystone.

20-11-065 9338DC_ReV
