N238P01MPTLA - Netzwerkstecker Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	RJ45 MPTL Cat6a STP Netzwerkstecker
Marke	Tripp Lite (Eaton)
Modell	N238-P01-MPTL-A
Verbindungstechnologie	MPTL (Modular Plug Terminated Link)
Kategorie	Kategorie 6a (Klasse EA)
Abschirmungstyp	STP (Geflochtene Folie, geschirmt)
PoE-Konformität	4PPoE (PoE++) bis zu 100 W
Kabelkompatibilität	Massiv oder Litze
Akzeptierter Drahtquerschnitt	22 bis 26 AWG
Kabelmanteldurchmesser	6,5 mm bis 8,5 mm (0,25 bis 0,33 Zoll)
Anzahl Steckzyklen	750 Zyklen
Anzahl Wiederanschlüsse	Bis zu 20 Mal
Nennstrom	1,5 A
Spannungsfestigkeit (Kontakt-Kontakt)	1000 V DC
Spannungsfestigkeit (Kontakt-Schirm)	1500 V DC
Betriebstemperatur	-10 bis 60 °C (14 bis 140 °F)
Lagertemperatur	-40 bis 68 °C (-40 bis 154 °F)
Relative Luftfeuchtigkeit	10 % bis 90 % rF, ohne Kondensation
Garantie	Lebenslang (begrenzt)
Installation	Werkzeuglos, Verdrahtungsplan beachten
Packungsinhalt	RJ45 MPTL Stecker, IDC-Abdeckung, Staubschutzkappe, Dokumentation
Empfohlene Pflege	Mit einem trockenen, fusselfreien Tuch reinigen
Sicherheitsvorkehrungen	Nicht übermäßiger Feuchtigkeit aussetzen, Temperaturgrenzen einhalten
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile – bei Garantie ersetzen

Häufig gestellte Fragen - N238P01MPTLA Tripp Lite

Was ist die MPTL-Technologie?

Die MPTL (Modular Plug Terminated Link) ermöglicht es, ein Kabel direkt an einem RJ45-Stecker abzuschließen und so die Verwendung einer Wanddose zu vermeiden. Ideal für Deckenhängungen oder beengte Räume.

Welche Kabeltypen akzeptiert dieser Stecker?

Er akzeptiert Massiv- oder Litzenkabel mit einem Querschnitt von 22 bis 26 AWG und einem Kabelmanteldurchmesser von 6,5 bis 8,5 mm.

Ist dieser Stecker mit Power over Ethernet (PoE) kompatibel?

Ja, er ist 4PPoE (PoE++)-konform und kann bis zu 100 W liefern, was ihn für Kameras, WLAN-Zugangspunkte usw. geeignet macht.

Wie oft kann dieser Stecker neu abgeschlossen werden?

Er unterstützt bis zu 20 Neuabschlüsse und bietet so eine hohe Flexibilität bei der Installation.

Was ist die maximale Betriebstemperatur?

Der Betriebstemperaturbereich liegt bei -10 bis 60 °C. Bei Lagerung erstreckt er sich von -40 bis 68 °C.

Ist dieser Stecker geschirmt?

Ja, es handelt sich um ein STP-Modell (geschirmt) mit einem Geflecht und einer Folie, das Schutz vor elektromagnetischen Störungen bietet.

Welche Garantie hat dieses Produkt?

Tripp Lite gewährt eine eingeschränkte lebenslange Garantie gegen Material- und Verarbeitungsfehler, vorbehaltlich der in der Dokumentation genannten Bedingungen.

Wie installiere ich diesen Stecker werkzeuglos?

Befolgen Sie den mitgelieferten Verdrahtungsplan: Führen Sie die Drähte farbcodiert in die IDC-Abdeckung ein und rasten Sie die Abdeckung ein. Es ist kein spezielles Werkzeug erforderlich.

Kann ich diesen Stecker im Freien verwenden?

Er ist für den Innenbereich konzipiert. Für den Außeneinsatz schützen Sie ihn vor Feuchtigkeit und extremen Temperaturen außerhalb des angegebenen Bereichs.

Was tun bei Fehlfunktion?

Konsultieren Sie zunächst die Anleitung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Eaton-Support unter Triplite.Eaton.com/support, um eine Rücksendung im Rahmen der Garantie zu beantragen.

BEDIENUNGSANLEITUNG N238P01MPTLA Tripp Lite

Werkzeugloser RJ45 Stecker, PoE++ konform

Modell:

N238-P01-MPTL-A

Das gekaufte Produkt kann vom Bild abweichen.

English 1

Espanol 9

Francais 17

Italiano 33

EAT-N

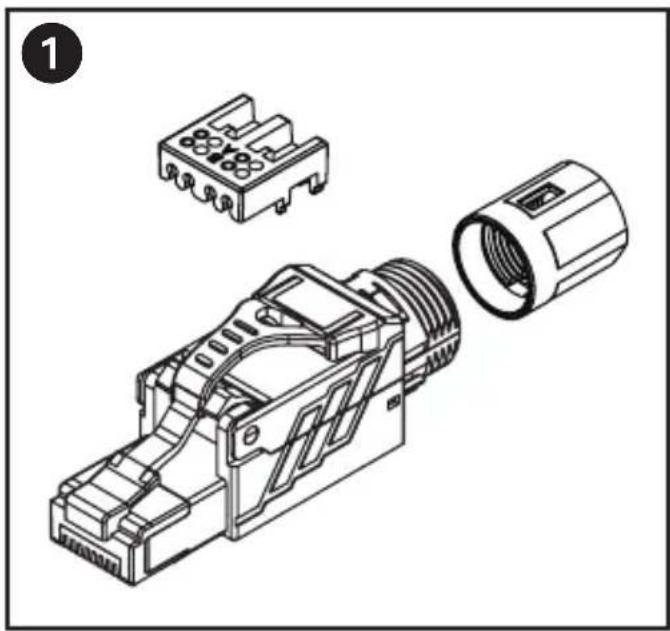

N238-P01-MPTL-A MPTL Cat6a STP Werkzeugloser RJ45- Stecker
- IDC-Kappe (x1)
Staubkappe (x1)

Benutzerdokumentation

Produktmerkmale

Die MPTL-Technologie (Modular Plug Terminated Link) ermittelte es, das Cat6a-Kabel an einem Ende mit einem RJ45-Stecker abzuschreiben, der dann direkt an ein Gerät angeschlossen wird, z. B. an ein Wireless Application Protocol (WAP) oder eine Überwachungskamera
- Vereinfacht die Installation von Geräten in einer Deckenanwendung, bei der die Installation einer Frontplatte nicht praktikabel ist oder bei der Steckdosen, Buchsen und Patchkabel eine Plenum-Bewertung erfordern.
- 4PPoE-konform für Power over Ethernet (PoE++) Installationen bis zu 100 W
- Untersitzt 22 bis 26 AWG feste oder geflochtene Verkabelung

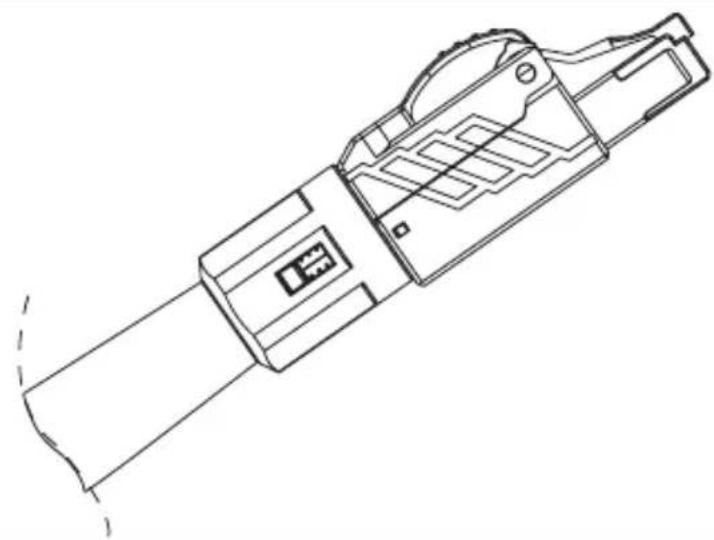

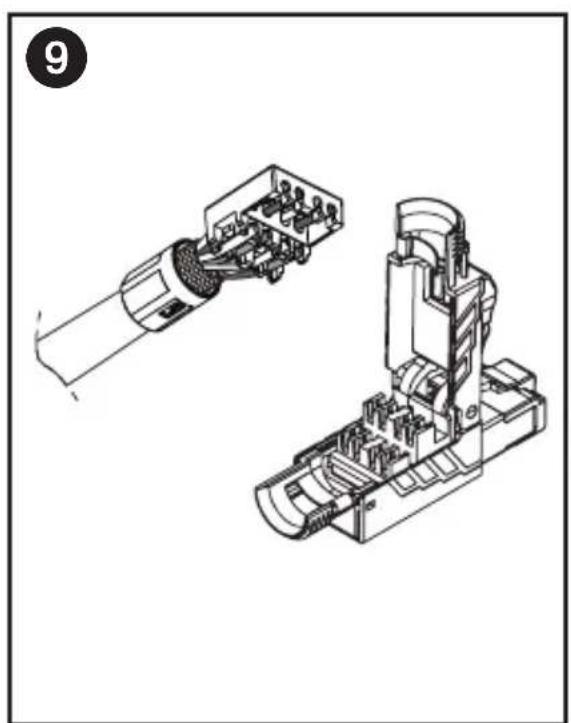

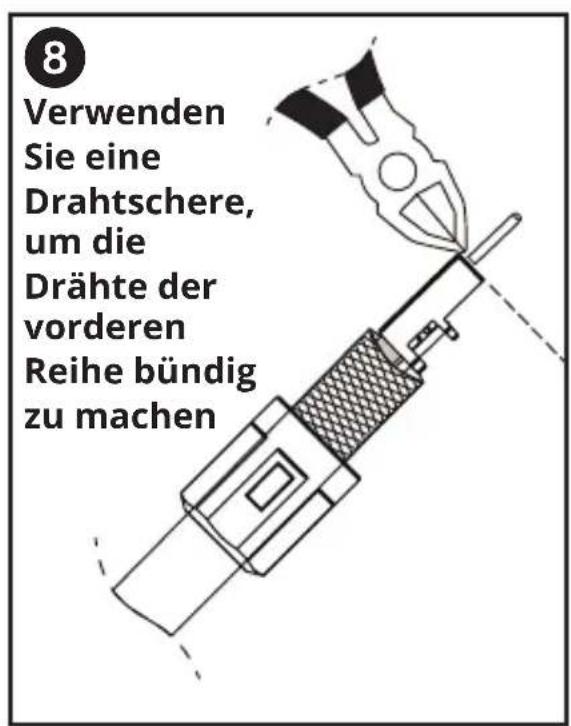

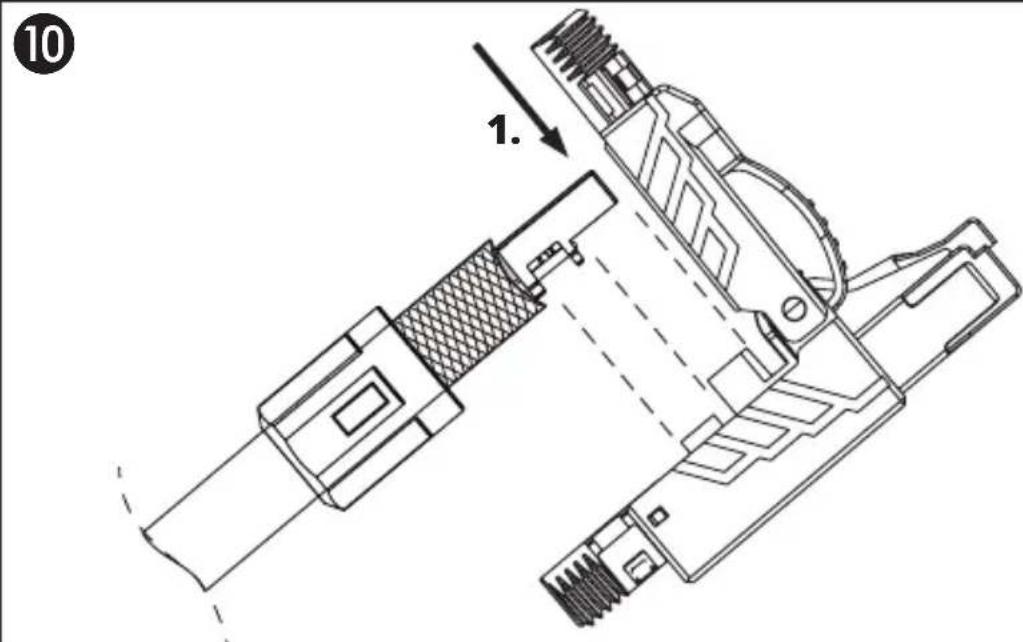

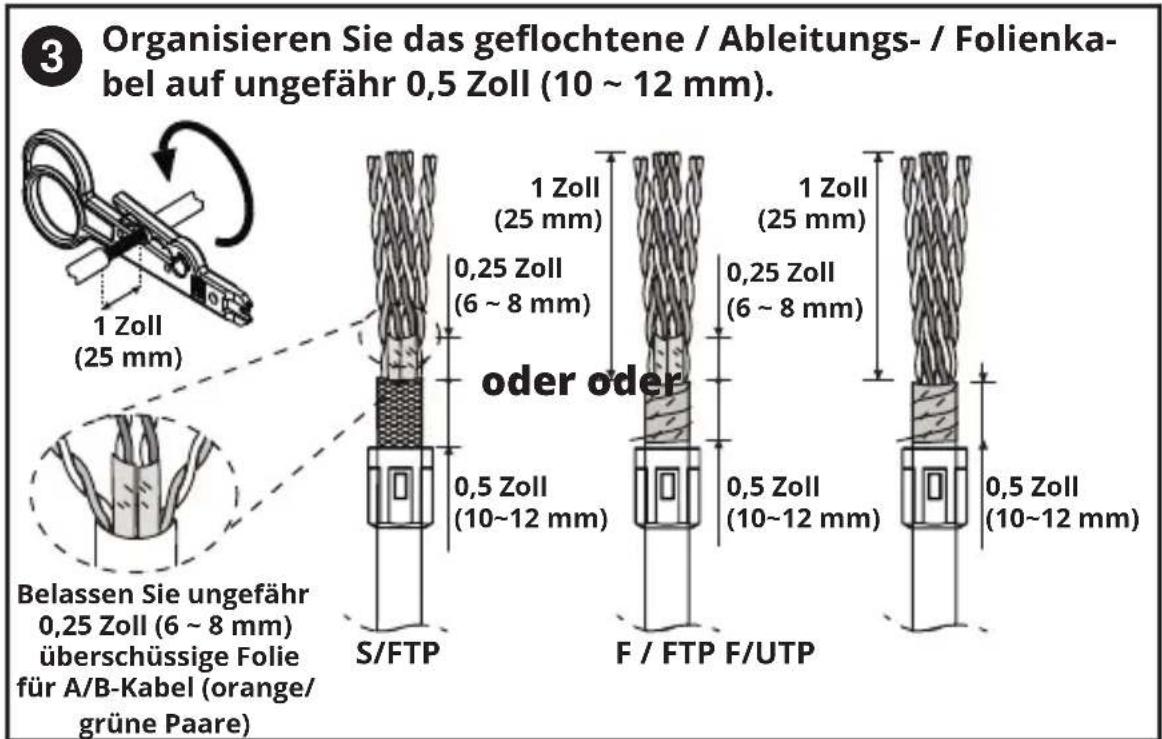

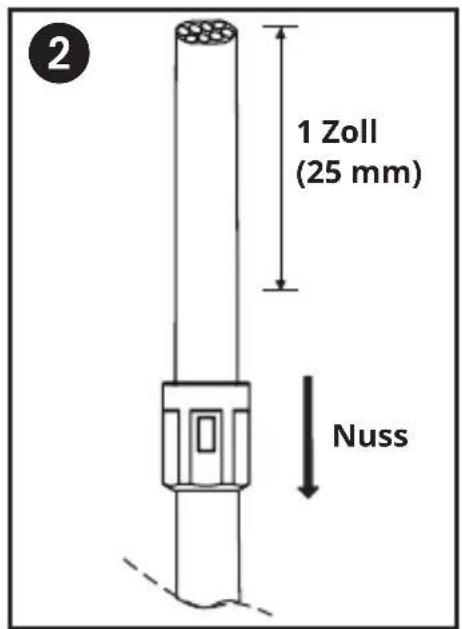

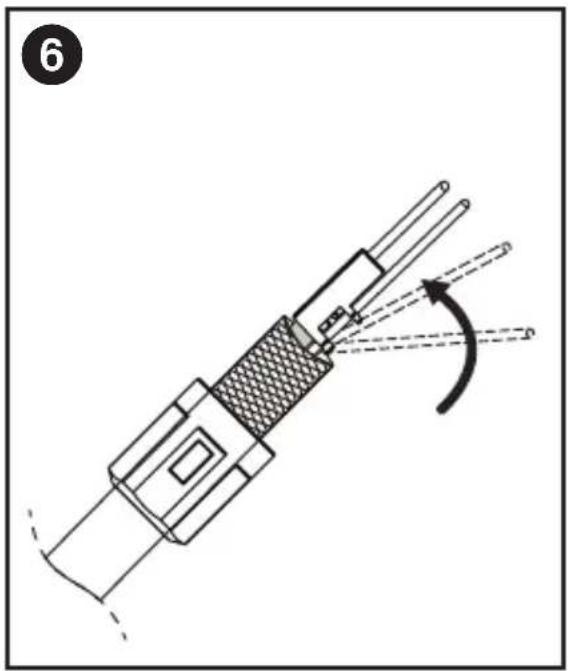

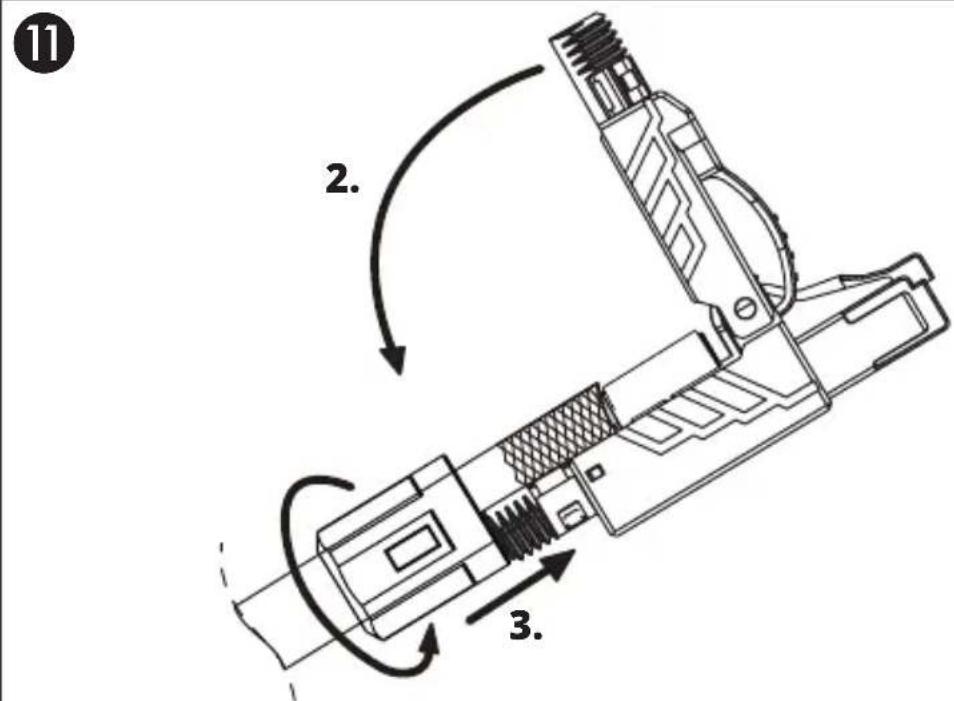

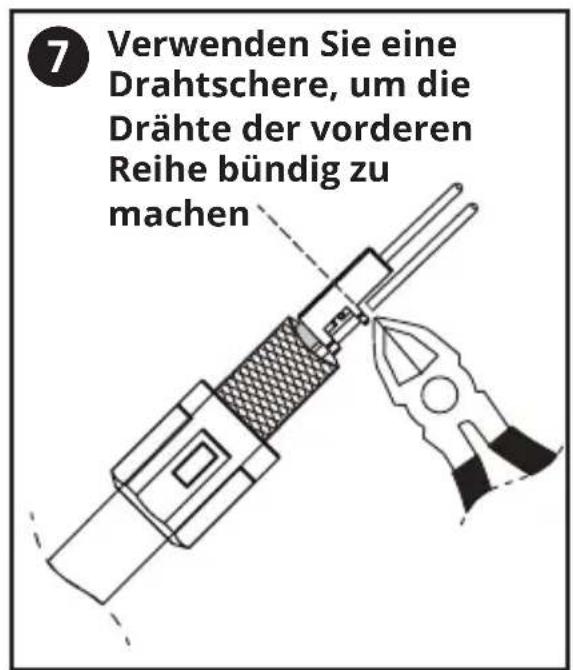

Installation

Installation

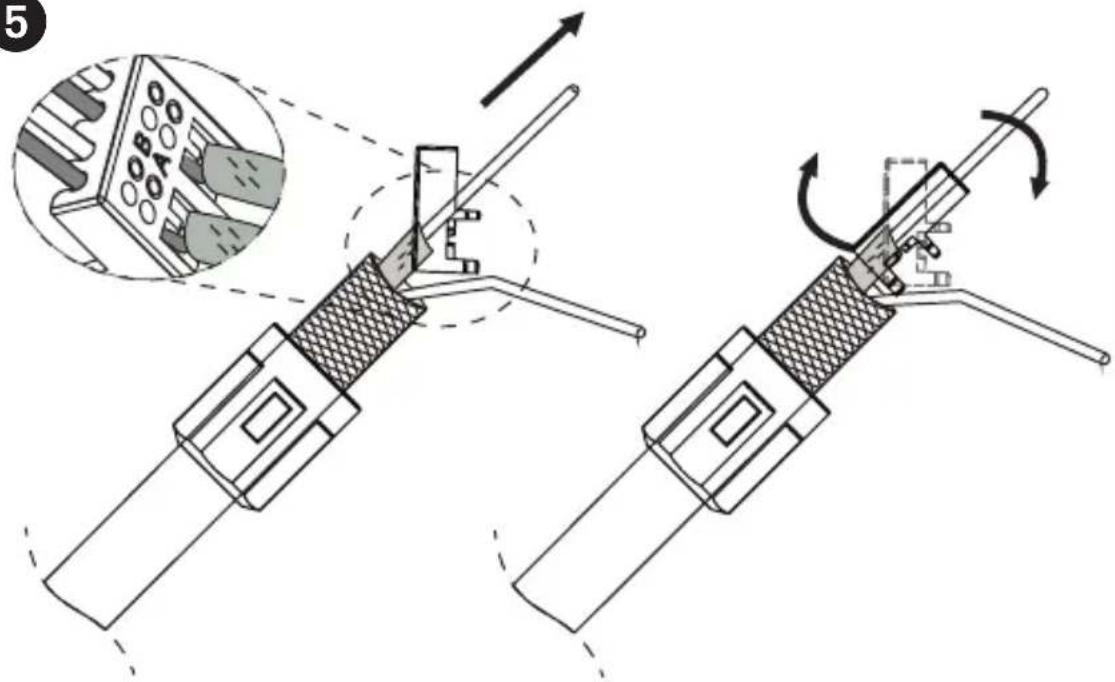

4 Folgen Sie der Kabelschema-Karte und dem Winkel, um die A/B-Kabel durch die IDC-Kappe zu führen

und dem Winkel, um die A/B-Kabel durch die IDC-Kappe zu führen

G WGBOWO

OWOAGWG

5

Installation

Installation

30

Installation

12

Technische Daten

Einführungsphase 750 Kopplungszyksen
Neukonfektionierungen während der Lebensdauer	Bis zu 20x
Kabeldurchmesser-Kompatibilität	22 bis 26 AWG (massiv oder verdrillt)
Kabelmanteldurchmesser 0,25 Zoll	bis 0,3 Zoll (6,5 mm bis 8,5 mm)
Elektrischer Strom 1,5 A
Spannungsnachweis (Kontakt zu Kontakt)	1.000 V DC
Spannungsnachweis (Kontakt zum Schirm)	1.500 V DC
Betriebstemperaturbereich 14 °F bis 140 °F / -10 °C bis 60 °C
Lagertemperaturbereich -40 °F bis 154 °F / -40 °C bis 68 °C
Relative Feuchtigkeit 10 % bis 90 % RH (nicht kondenserend)

Garantie

Lebenslange beschränkte Gewährleistung

Eaton gewährleistet, dass这点s Produkt, wenn es gemäß allen geltenden Anweisungen verwendet wird, lebenslang frei von ursprünglichen Material- und Verarbeitungsmängeln ist. Wenn das Produkt innerhalb desses Zeitaums auf Material- oder Verarbeitungsfehler hin als fehlerhaft erwiesen wird, werden wir vorbehaltlich der vorstehenden Bedingungen und Einschränkungen das Produkt nach eigemem Ermessen ersetzen, als ihr ausschließlich Rechtsmittel für unseren Versto gegen die eingeschränkte Garantie. Besuchen Sie Triplite.Eaton.com/support/ product-returns, bevor Sie Geräte zur Reparatur zurückschicken.

DIESE EINGESCHRANKTE GARANTIE GILT NCHT FUR NORMALEN VERSCHLEISS ODER FUR SCHADEN, DIE DURING UNFALL, MISSBRAUCH, MISSHANDLUNG ODER NACHLASSIGKEIT ENTSTANDEN SIND. Eaton gibt keine anderen Garantien als die hier ausdrucklich angegebene eingeschränkte Garantie. Sofern nicht durch geltendes Recht verboten, werden alle stillschweigenden Gewährleistungen, einschließlich aller Gewährleistungen für die Marktgangigkeit oder die Eignung fur einen bestimmen Zweck, hiermit ausgeschlüssen. These Garantie schlieb ausdrucklich alle Neben- und Folgeschäden aus. (Einige Staaten erlauben keine Einschränkungen oder Ausschlüsse von stillschweigenden Garantien, und einige Staaten erlauben keinens Ausschluss oder eine Begrenzung von Nebenoder Folgeschäden, so dass die obigen Einschränkungen oder Ausschlüsse möglicherweise nicht für Sie gelten. Diese eingeschränkte Garantie gewährt Ihnen bestimmte gesetzliche Rechte, und Sie haben möglicherweise andere Rechte, die von Gerichtsbarkeit zu Gerichtsbarkeit variieren).

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da einzeln Anwendungen groBen Schwankungen unterliegen, geben wir keine Zusicherung oder Garantie hinsichtlich der Eignung oder Tauglichkeit dieser Geräte für eine bestimmte Anwendung.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Gemäß der EG-Richtlinie zur Entsorgung von Elektro- und Elektronik-Altgeräten (die WEEE-Richtlinie, vom Englischen „Waste Electrical and Electronics Equipment") haben Kunden, die neue Elektro- bzw. Elektroniksysteme von Eaton kaufen, folgende Rechte:

• Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Rücksendung neuer Geräte zum Recycling, wenn diese auslaufen und letztendlich zu Abfall werden

Die Verwendung these Gerats für Lebenserhaltungssysteme, in denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. FOTOS und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

EAT-N

Alle Rechte vorbehalten. Veröffentlichungsumm

25-01-191 / 93-39E2_RevB

Februar 2025

Eaton ist eine eingetragene Handelsmarke.

Alle Marken sind Eigentum der jeweiligen Inhaber.

32

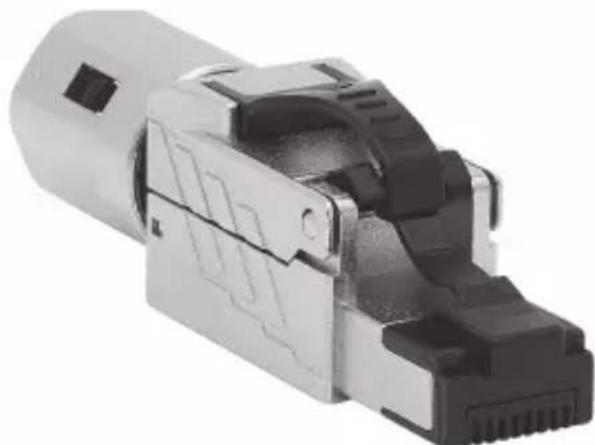

Spina RJ45enza attrezzi MPTLCat6a STP, conforma PoE++
