Caractéristiques techniques	Isolateur Tripp Lite IS1800HGDV, 1800W, 120V, protection contre les surtensions, filtre EMI/RFI
Utilisation	Conçu pour protéger les équipements électroniques sensibles dans les environnements domestiques ou professionnels
Maintenance et réparation	Vérifier régulièrement l'état des prises et des câbles, remplacer les composants défectueux si nécessaire
Sécurité	Protection contre les surcharges, les courts-circuits et les surtensions, conforme aux normes de sécurité
Informations générales	Dimensions compactes, poids léger, garantie limitée, idéal pour les ordinateurs, téléviseurs et autres appareils électroniques

FOIRE AUX QUESTIONS - Isolator IS1800HGDV Tripp Lite

Quel est le rôle principal de l'isolateur Tripp Lite IS1800HGDV ?

L'isolateur Tripp Lite IS1800HGDV est conçu pour protéger vos équipements électroniques des surtensions et des interférences électriques, garantissant un fonctionnement stable et sécurisé.

Comment installer l'isolateur Tripp Lite IS1800HGDV ?

Pour installer l'isolateur, branchez-le sur une prise murale, puis connectez vos équipements à l'isolateur à l'aide des prises disponibles. Assurez-vous que l'isolateur est correctement alimenté avant de brancher vos appareils.

L'isolateur peut-il être utilisé à l'extérieur ?

Non, l'isolateur Tripp Lite IS1800HGDV est conçu uniquement pour une utilisation en intérieur. Utilisez-le dans un environnement sec et à l'abri des intempéries.

Que faire si l'isolateur ne s'allume pas ?

Vérifiez d'abord que l'isolateur est correctement branché à une prise fonctionnelle. Si le problème persiste, essayez de réinitialiser l'isolateur en débranchant et rebranchant l'appareil.

L'isolateur est-il compatible avec tous les appareils électroniques ?

Oui, l'isolateur Tripp Lite IS1800HGDV est compatible avec la plupart des appareils électroniques, mais il est recommandé de vérifier la puissance totale de vos appareils pour ne pas dépasser la capacité maximale de l'isolateur.

Comment savoir si l'isolateur fonctionne correctement ?

L'isolateur est équipé d'indicateurs LED qui vous informent de son état de fonctionnement. Si les voyants sont allumés et verts, cela indique un fonctionnement normal.

Que faire en cas de surtension ?

En cas de surtension, l'isolateur Tripp Lite IS1800HGDV devrait automatiquement couper l'alimentation pour protéger vos appareils. Vous devrez alors débrancher l'isolateur, attendre quelques minutes, puis le rebrancher.

Comment entretenir l'isolateur Tripp Lite IS1800HGDV ?

Pour entretenir l'isolateur, nettoyez-le régulièrement avec un chiffon sec pour enlever la poussière. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

MODE D'EMPLOI Isolator IS1800HGDV Tripp Lite

Manuel d'utilisation

Gamme Isolator® 115/230 V Medical-Grade™

Transformateurs d'isolation

dotés de fonctions d'élévation et d'abaissement

IS300HGDV

(numéro de série AG-8798)

IS600HGDV

(numéro de série AG-8799)

IS1000HGDV

(numéro de série AG-879A)

IS1800HGDV

(numéro de série AG-879B)

Sommaire

1. Vue d'ensemble 14
2. Instructions de sécurité importantes 15
3. Installation 15
4. Connexions facultatives 17
5. Dépannage 17
6. Maintenance 18
7. Garantie 18

English 1

Español 7

Русский 19

Deutsch 25

TRIPP·LITE

TrippLite.Eaton.com/support

Copyright © 2023 Tripp Lite. Tous droits réservés. Toutes les marques commerciales appartiennent exclusivement à leurs propriétaires respectifs.

1. Vue d'ensemble

Déclaration d'application prévue

Les transformateurs d'isolation de classe médicale Tripp Lite 115/230 V, homologués ANSI/AAMI/CSA 60601-1 / IEC 60601-1 3.1 ed., offrent une isolation de ligne, des fonctions d'élévation et d'abaissement et un filtrage continu du bruit. Un composant interne à faible impédance du transformateur d'isolation offre une isolation à 100 % de la ligne CA d'entrée. L'homologation totale de classe médicale ANSI/AAMI/CSA 60601-1 / IEC 60601-1 3.1 ed. le rend idéal pour la protection d'équipement électronique médical auprès des patients. L'écran de Faraday et la sortie de CA flottante réduisent le courant de fuite cumulé de l'Isolator et de l'équipement raccordé à des niveaux inférieurs à 100 microampères. Le filtrage du transformateur fournit un rejet continu du bruit en mode commun sans aucune pièce vulnérable à l'usure. Toutes les unités sont dotées d'un verrou d'équilibrage de la tension (POAG) et d'une mise à la terre pour raccordement à un système médical d'équilibrage potentiel de la tension installé dans la pièce. Boîtier robuste entièrement en métal ; livré prêt à être installé dans n'importe quel environnement industriel, médical, bureautique ou réseau. Ce transformateur, doté de fonctions d'élévation et d'abaissement (115/230 V 50/60 Hz) avec entrées universelles IEC-320-C14 ou IEC-320-C20 et sorties IEC-320-C13, permet une utilisation dans le monde entier.

Les caractéristiques ci-dessus le rendent aussi idéal pour l'isolation audio/vidéo, ainsi que pour d'autres applications similaires.

2. Instructions de sécurité importantes

Avertissements sur le positionnement du transformateur

• Installez le transformateur à l'intérieur, loin d'une chaleur et d'une humidité excessives, de contaminants conducteurs, de la poussière ou de la lumière directe du soleil.
• Pour des performances optimales, maintenez la température intérieure à 77°F (25°C). La plage de fonctionnement se situe entre 32° et 104°F (0° et 40°C).

Avertissements sur le raccordement du transformateur

• Connectez le transformateur directement à une prise électrique CA correctement reliée à la terre.
• Ne modifiez pas la prise du transformateur, et n'utilisez pas un adaptateur qui éliminerait le raccordement à la terre du transformateur.
• Pour retirer la tension CA du transformateur, débranchez le câble de la prise de courant.
• Retirez l'alimentation secteur avant installation, désinstallation, remplacement de tout fusible ou modification du système.
• Respectez les règlementations de sécurité et de prévention des accidents s'appliquant en particulier à l'application.
• Avant le démarrage, vérifiez que la tension nominale de l'équipement correspond bien à la sélection de tension de sortie sur le transformateur.
• N'utilisez pas cet équipement dans des atmosphères enrichies en oxygène ou à moins d'1 pied (0,3 m) d'un point de ventilation d'une atmosphère enrichie en oxygène.

Avertissements concernant la connexion de l'équipement

• L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.
• Pour réduire le risque d'incendie, n'effectuez de raccordement que sur un circuit de dérivation possédant une protection contre les surintensités avec un ampérage conforme au National Electrical Code® (NEC®), à ANSI/NFPA 70 ou à votre code électrique local. En Europe, le disjoncteur doit satisfaire la norme IEC/EN 60934 et avoir une distance entre contacts d'au moins 3 mm.

3. Installation

Avant de raccorder l'équipement au transformateur d'isolation, vérifiez que la tension secteur locale correspond à la tension d'entrée sélectionnée sur le transformateur. La tension de sortie doit correspondre à la tension compatible avec la charge de l'équipement.

Le système d'entrée du transformateur d'isolation (300 VA, 600 VA ou 1000 VA) est conçu de manière à ce que le courant ne pulsse pas passer pendant que la porte d'accès aux fusibles est ouverte. Si ce dispositif de protection est endommagé, veuillez faire remplacer le système d'entrée par un techniclen qualifié. Ne détrulsez pas ce dispositif de protection et n'essayez pas de réaliser l'inspection ou le remplacement des fusibles pendant que le transformateur d'isolation est en fonctionnement et connecté à l'alimentation secteur.

Effectuez l'installation en conformité avec les codes électriques applicables, tels que le National Electrical Code et/ou NFPA 99 Article 517. À utiliser uniquement avec un ensemble prise/cordon agréé, défini conformément aux valeurs électriques nominales de l'équipement utilisé. Le transformateur doit uniquement être installé par un technicien qualifié. La conformité à ANSI/AAMI/CSA 60601-1 / IEC 60601-1 3.1 ed. doit être évaluée après l'installation finale.

3.1 Sélectionnez la tension d'entrée et de sortie sur le transformateur d'isolation en vous basant sur la tension secteur locale disponible et la tension nominale de l'équipement à raccorder.

3.1.1 Pour IS300HGDV et IS600HGDV :

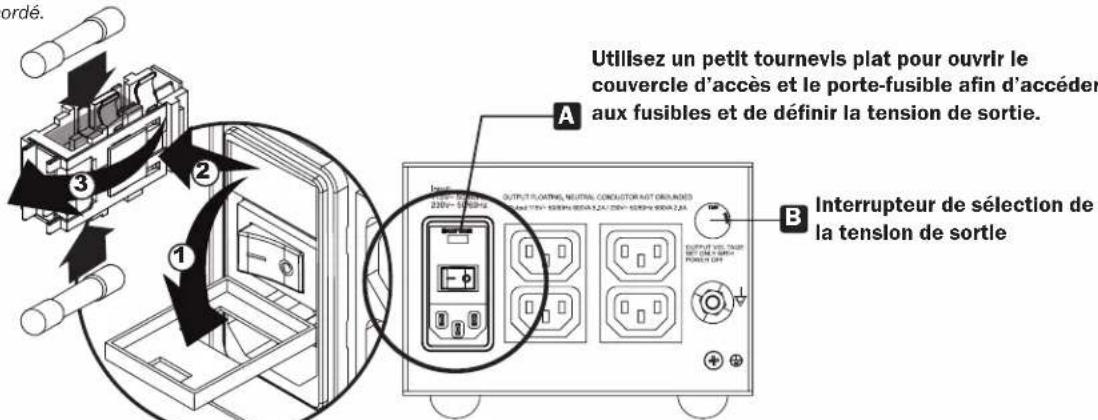

La sélection de la tension d'entrée est réalisée via le porte-fusible d'entrée (Figure 1). La tension sélectionnée s'affichera au-dessus de l'interrupteur électrique A. Vous devrez aussi insérer la bonne valeur de fusible en fonction du modèle de transformateur et de la tension d'entrée. Pour connaître la valeur de fusible adaptée, veuillez consulter le tableau de la section 3.1.5. La sélection de la tension de sortie se fait grâce à l'interrupteur de sélection B.

Remarque : si vous l'utilisez en tant que transformateur d'élévation ou d'abaissement, la tension de sortie doit correspondre aux exigences de charge de l'équipement raccordé.

ordé. Utilisez un petit tournevis plat pour ouvrir le couvercle d'accès et le porte-fusible afin d'accéder aux fusibles et de définir la tension de sortie. A B Interrupteur de sélection de la tension de sortie

Figure 1

3.1.2 Pour IS1000HGDV :

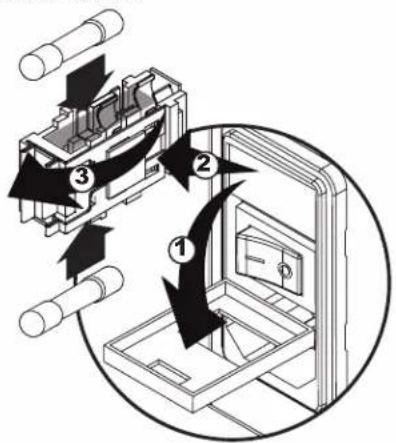

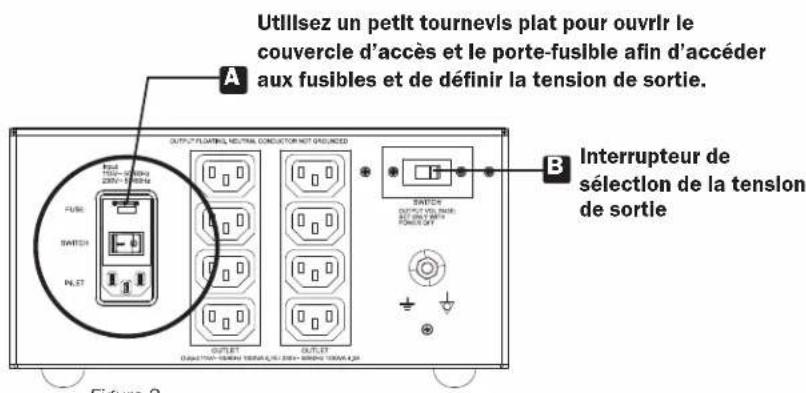

La sélection de la tension d'entrée se fait via le porte-fusible d'entrée (Figure 2). La tension sélectionnée s'affichera au-dessus de l'interrupteur électrique A. Vous devrez aussi insérer la bonne valeur de fusible en fonction de la tension d'entrée. Pour connaître la valeur de fusible adaptée, veuillez consulter le tableau de la section 3.1.5. La sélection de la tension de sortie se fait grâce à l'interrupteur de sélection B.

Remarque : si vous l'utilisez en tant que transformateur d'élévation ou d'abaissement, la tension de sortie doit correspondre aux exigences de charge de l'équipement raccordé.

Utilisez un petit tournevis plat pour ouvrir le couvercle d'accès et le porte-fusible afin d'accéder aux fusibles et de définir la tension de sortie. A B Interrupteur de sélection de la tension de sortie OUTPUT FLOWING, NEUTRAL CONDUCTOR NOT POURCED FUSE SUPPORT PLCT OUTLET OUTLET SUPPORT OUTPUT FLOWING, NEUTRAL CONDUCTOR NOT POURCED OUTPUT FLOWING, NEUTRAL CONDUCTOR NOT POURCED FUSE SUPPORT OUTPUT FLOWING, NEUTRAL CONDUCTOR NOT POURCED OUTPUT FLOWING, NEUTRAL CONDUCTOR NOT POURCED Figure 2

3. Installation

3.1.3 Pour IS1800HGDV :

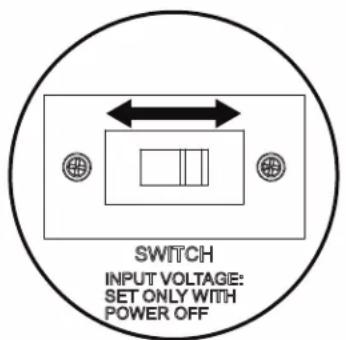

La sélection de la tension d'entrée se fait via l'interrupteur de sélection intitulé « Input Voltage » (tension d'entrée) A (Figure 3). Des porte-fusibles séparés sont disponibles pour IS1800HGDV. Vous devrez insérer la bonne valeur de fusible en fonction de la tension d'entrée. Pour connaître la valeur de fusible adaptée, veuillez consulter le tableau de la section 3.1.5. La sélection de la tension de sortie se fait grâce à l'interrupteur de sélection de la tension de sortie B.

Remarque : si vous l'utilisez en tant que transformateur d'élévation ou d'abaissement, la tension de sortie doit correspondre aux exigences de charge de l'équipement raccordé.

Utilisez un petit tournevis plat pour ouvrir le couvercle d'accès pour les fusibles et de définir la tension de d'entrée et de sortie. OUTPUT LADATIFS, NEUTRAL CONDUCTOR NOT GROUDED INPUT FUSE FUSE FUSE RITCH MVT100-500Hz/200V-500Hz A RITCH MVT100-500Hz/200V-500Hz OUTLET OUTLET B Interrupteur de sélection de la tension de sortie

Figure 3

3.1.4 Pour tous les modèles :

La sélection de la tension de sortie se fait via l'interrupteur de sélection intitulé « Output Voltage » (Tension de sortie).

3.1.5 Valeurs des fusibles et caractéristiques de l'unité

Modèle	Série de l'agence Entrée / Sortie Entrée Sortie			Valeur de fusible 115 V	Valeur de fusible 230 V
IS300HGDV	AG-8798	115/230 V CA 50/60 Hz	3,15/1,6 A	2,6/1,3 A	3,15
IS600HGDV	AG-8799	115/230 V CA 50/60 Hz	6,0/3,15 A	5,2/2,6 A	6,3
IS1000HGDV	AG-879A	115/230 V CA 50/60 Hz	10/5 A	8,7/4,3 A	10
IS1800HGDV	AG-879B	115/230 V CA 50/60 Hz	15/8 A	15/7,8 A	15

Remarque : utilisez uniquement un fusible en verre temporisé de 5 mm x 20 mm (250 V).

3.2 Raccordez le transformateur d'isolation à une prise électrique.

Remarque : le transformateur d'isolation n'inclut pas de cordon électrique d'entrée (cordons électriques disponibles sur www.tripplite.com).

Raccordez un cordon électrique d'entrée (non inclus) au réceptacle d'entrée IEC-320-C14 pour les modèles IS300HGDV, IS600HGDV et IS1000HGDV. Raccordez-le au réceptacle d'entrée IEC-320-C20 pour le modèle IS1800HGDV. Le cordon électrique devrait posséder un connecteur IEC-320-C13 pour les modèles IS300HGDV, IS600HGDV, IS1000HGDV et un connecteur IEC-320-C19 pour IS1800HGDV à une extrémité et une fiche adaptée à la prise de service de votre site à l'autre extrémité.

3.3 Raccordez l'équipement aux prises CA du transformateur d'isolation.

Remarque : le transformateur d'isolation satisfait uniquement la norme CAN/ES/IEC/EN 60601-1 lorsqu'il est raccordé à une prise de classe hospitalière convenablement installée.

3.4 Allumez le transformateur d'isolation pour fournir une énergie CA propre à ses réceptacles.

« | » est la position ON ; « O » est la position OFF.

4. Connexions facultatives

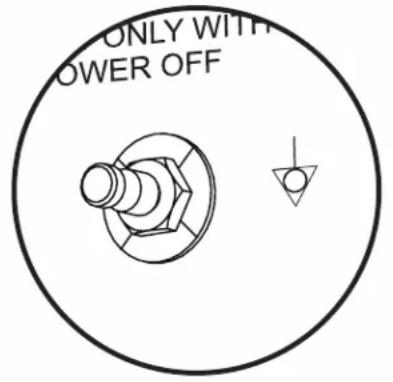

4.1 Raccordement à la terre équipotentiel

Le transformateur d'isolation possède à la fois un verrou POAG et un connecteur de mise à la terre, qui peuvent être utilisés pour un raccordement aux terminaux d'équipement de mise à la terre équipotentielle. Le transformateur d'isolation peut ensuite être raccordé aux autres instruments médicaux. Le raccordement POAG est conforme à la norme de sécurité médicale EN 60601-1. Utilisez la vis de mise à la terre équipotentielle pour un raccordement à tout équipement nécessitant un raccordement à la terre équipotentiel et ne possédant pas de raccordement POAG.

ONLY WITH POWER OFF

Parcourez les solutions possibles ci-dessous. Si le problème persiste, veuillez consulter la page www.tripplite.com/support pour obtenir de l'aide.

Le système d'entrée du transformateur d'isolation (300 VA, 600 VA ou 1000 VA) est conçu de manière à ce que le courant ne puisse pas passer pendant que la porte d'accès aux fusibles est ouverte. Si ce dispositif de protection est endommagé, veuillez faire remplacer le système d'entrée par un techniclen qualifié.

Ne détrulisez pas ce dispositif de protection et n'essayez pas de réaliser l'inspection ou le remplacement des fusibles pendant que le transformateur d'Isolation est en fonctionnement et connecté à l'allimentation secteur.

Pas de tension de sortie

Coupez l'alimentation de l'unité et vérifiez les fusibles sur le porte-fusible d'entrée pour les modèles IS300HGDV, IS600HGDV et IS1000HGDV ou les porte-fusibles sur IS1800HGDV. Le remplacement de fusibles doit uniquement être effectué par du personnel de service qualifié. En cas de fusibles manquants, endommagés ou désenclenchés, remplacez ou réenclenchez les fusibles concernés selon la valeur indiquée dans le tableau Valeurs de fusibles (Section 3.1.5).

Fusibles grillés

Une charge excessive sur le transformateur d'isolation causera l'ouverture de ses fusibles ; le cas échéant, les prises cesseront de fournir de l'énergie. Réduisez la charge sur le transformateur d'isolation jusqu'à l'énergie nominale de sortie de l'unité en débranchant tout équipement excessif et en remplaçant les fusibles.

Surcharge

Une charge excessive sur le transformateur d'isolation causera l'ouverture de ses fusibles ; le cas échéant, les prises cesseront de fournir de l'énergie. Réduisez la charge sur le transformateur d'isolation jusqu'à l'énergie nominale de sortie de l'unité en débranchant tout équipement excessif et en remplaçant les fusibles. En cas de fusibles endommagés, remplacez les fusibles concernés selon la valeur indiquée dans le tableau Valeurs de fusibles (Section 3.1.5).

Surchauffe

Le transformateur d'Isolation Intègre un protecteur thermique automatisé à redémarrage autonome. En cas de surcharge du transformateur d'Isolation, Il peut surchauffer et s'ételindre. L'équipement peut fonctionner de façon Inopinée. Lorsque la température du transformateur d'Isolation tombe sous les 104°F (40°C), Il se remettra automatiquement à fonctionner. En cas d'arrêt de fonctionnement de l'unité, mettez-la hors service et faites-la inspecter par du personnel de service qualifié. Les charges de l'équipement doivent être examinées par un techniclen qualifié et être jugées adaptées pour l'application.

6. Maintenance

Le transformateur d'isolation ne requiert aucune maintenance de routine. Aucune des pièces du transformateur d'isolation ne peut être réparée par l'utilisateur ; ne l'ouvrez sous aucun prétexte.

L'inspection du système doit être effectuée au moment de la mise en service, et au moins une fois par an. Le boîtier extérieur peut être nettoyé à l'aide d'une serviette en tissu humidifiée et essorée. Retirez l'humidité immédiatement avec une serviette propre et sèche.

Conditions environnementales :

Température de stockage : -15 à 50°C (5 à 122°F)

Température en fonctionnement : 0 à 40°C (32 à 104°F)

Humidité : 5 % à 95 % HR (sans condensation)

Pression atmosphérique : 70,0 kPA à 106,0 kPA

Symboles et marquages :

Attention, risques de danger

Attention, risque de choc électrique

Raccordement à la terre équipotentiel

Mise à la terre

Reportez-vous au mode d'emploi

7. Garantie

Garantie limitée de 2 ans

Le Vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de défauts d'origine en matériaux et en fabrication pendant une période de 2 ans à compter de la date d'achat initiale. Si le produit s'avère défectueux en matériaux ou en fabrication pendant cette période, le Vendeur réparera ou remplacera le produit, à sa seule discrétion. Le service dans le cadre de cette Garantie comprend les pièces et la main d'œuvre du centre de service Tripp Lite. Des forfaits de service sur site sont disponibles auprès de Tripp Lite par l'intermédiaire des partenaires de service agréés (dans la plupart des régions). Rendez-vous sur le site www.tripplite.com pour plus de détails. Les clients internationaux doivent contacter le support Tripp Lite à l'adresse [e-mail].

CETTE GARANTIE N'EST PAS APPLICABLE EN CAS D'USURE NORMALE OU DE DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE AUTRE GARANTIE EXPRESSE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF SI LA LOI APPLICABLE L'INTERDIT, TOUTES LES GARANTIES IMPLICITES, DONT TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADÉQUATION, SONT LIMITÉES EN DURÉE À LA PÉRIODE DE GARANTIE DÉCRITE CI-DESSUS ; ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS LES DOMMAGES INDIRECTS ET CONSÉCUTIFS. (Certains états n'autorisent pas les limitations de durée d'une garantie implicite et certains états n'autorisent pas l'exclusion ou la limitation des dommages indirects ou consécutifs, de ce fait les limitations ou les exclusions ci-dessus peuvent ne pas s'appliquer à vous. Cette Garantie vous octroie des droits légaux spécifiques et vous pouvez bénéficier d'autres droits qui varient d'une juridiction à l'autre).

AVERTISSEMENT : Les utilisateurs individuels doivent s'assurer de déterminer avant l'utilisation si cet appareil est adapté, adéquat ou sûr pour l'utilisation prévue. Dans la mesure où les applications individuelles sont soumises à d'importantes variations, le fabricant ne formule aucune déclaration et ne donne aucune garantie quant à l'adaptation ou à l'adéquation de ces appareils pour des applications spécifiques.

Numéros d'identification de conformité aux règlements

À des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

L'Information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union européenne)

Sous les directives et règlements de déchet d'équipements électrique et électronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebu

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
