Caractéristiques techniques	Moniteur SHARP PNL752B, écran LCD, 75 pouces, résolution 4K UHD (3840 x 2160), luminosité 500 cd/m², contraste 4000:1, temps de réponse 8 ms.
Connectivité	Ports HDMI, DisplayPort, USB, RS-232C, RJ45, prise casque.
Utilisation	Idéal pour les présentations, affichage dynamique, et utilisation en entreprise ou en milieu éducatif.
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour du firmware via USB.
Sécurité	Conforme aux normes de sécurité CE, protection contre les surcharges électriques.
Informations générales	Garantie de 3 ans, consommation d'énergie 220W, dimensions avec support 1670 x 1030 x 90 mm.

FOIRE AUX QUESTIONS - PNL752B SHARP

Pourquoi mon moniteur SHARP PNL752B ne s'allume-t-il pas ?

Vérifiez que le moniteur est correctement branché à une prise fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Comment changer la source d'entrée sur le SHARP PNL752B ?

Utilisez la télécommande fournie et appuyez sur le bouton 'Source' pour faire défiler les options d'entrée disponibles. Sélectionnez celle que vous souhaitez utiliser.

Que faire si l'image sur le SHARP PNL752B est floue ou déformée ?

Vérifiez les connexions du câble vidéo et assurez-vous qu'elles sont bien en place. Essayez également d'ajuster les paramètres de résolution via le menu des réglages.

Comment régler le volume du son sur le moniteur SHARP PNL752B ?

Utilisez les boutons de contrôle du volume situés sur la télécommande ou sur le panneau de commande du moniteur.

Le moniteur SHARP PNL752B ne détecte pas mon ordinateur. Que faire ?

Assurez-vous que le câble vidéo (HDMI, DisplayPort, etc.) est correctement connecté. Essayez un autre port ou câble si possible, et vérifiez que votre ordinateur est allumé.

Comment réinitialiser les paramètres d'usine du SHARP PNL752B ?

Accédez au menu des réglages, puis recherchez l'option 'Réinitialiser' ou 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix pour restaurer les paramètres d'origine.

Le moniteur SHARP PNL752B émet des bruits étranges. Que dois-je faire ?

Si vous entendez des bruits de grésillement ou de bourdonnement, vérifiez que le moniteur est bien ventilé et éloigné de sources de chaleur. Si le problème persiste, contactez le service client.

Comment mettre à jour le firmware du SHARP PNL752B ?

Visitez le site Web de SHARP pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour sur le moniteur.

MODE D'EMPLOI PNL752B SHARP

Preparation de la télécommande 5

Fixation de I'adaptateur sans fil 5

Connexions 6

Mise sous tension et hors tension. 7

Charakteristiques 9

Précautions pour le montage

(À l'attention des revendeurs et techniciens SHARP) ...9

INFORMATIONS IMPORTANTES

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE.

ATTENTION

RISQUE DE
DéCHARGE
ÉLECTRIQUE
NE PAS OUVIR

ATTENTION:POUR RÉDUIRE LE RISQUE DE
DéCHARGE ÉLECTRIQUE,NE PAS
RETIRER LE COUVERCLE.IL N'Y A
AUCUNE PIECE REPARABLE PAR
L'UTILISATEUR À L'INTÉRIEUR.
AVERTIR LE PERSONNEL DE
SERVICE QUALIFIÉ POUR TOUTE
PROCEDURE D'ENTRETIEN.

Le symbole représenté par l'éclair à la tête en pointe de flèche à l'intérieur d'un triangle, est placé pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du produit. Cette tension peut avoir une valeur suffisante pour constituer un risque d'électrocution à toute personne.

Le point d'exclamation à l'intérieur d'un triangle est place pour alerter l'utiliser de la présence d'une Procedure particulière ou d'une Procedure de maintenance (entretien) importante dans les manuels accompagnant le produit.

CHER CLIENT

Afin de satisfaire aux normes EMC, utiliser des cables blindés pour connecter les bornes suivantes : Borne d'entrée HDMI, borne d'entree D-sub, borne d'entree RS-232C, port USB de type C, borne TOUCH PANEL, et port USB.

Nous you remercions d'avoir achet cet appareil SHARP a ecran LCD. Afin de garantir le bon fonctionnement de ce moniteur,
nous you conseillons de dire attentivement cette brochure et de la conserv pour toute reference ulterieure.

PRECAUTIONS DE SECURITE

L'électricité replit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégats matériels si elle n'est pas utilisée correctement. Cet apparéil a été concu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entrainer une décharge électricque et/ou un incendie. Afin d'eviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l'installation, de l'utilisation et du nettoyage de l' apparéil. Afin d'assurer votre propre sécurité et de prolonger la durée de service de votre moniteur LCD, veuillez lire attentivement les précautions ci-dessous avant d'utiliser l' apparéil.

1. Lisez ces explications — Vous doivent comprendre toutes les informations relatives au fonctionnement de l'appareil avant de l'utiliser.
2. Conservez cette brochure dans un endroit sur — Ces explications concernant la sécurité et le fonctionnement doivent etre conservées dans un endroit sur pour vous y reférer en cas de besoin.

3. Respectez les avertissements — Tous les avertissements figurant sur l'appareil et dans ce mode d'emploi doivent être strictement respectés.

4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées.

5. Nettoyage — Débranchez le cordon d'alimentation au niveau de la prise d'alimentation secteur avant de nettoyer l'appareil. Servez-vous d'un linge sec, et n'employez pas de détergents liquides ou en atomiseur. N'utilise pas de linges sales. Cela risquerait d'endommager l'appareil.
6. Accessoires - N'utilise pas d'accessoires non recommendés par le fabricant, car cela pourrait provoquer des accidents.
7. Eau et humidité — N'utilisez pas cet apparéil près de l'eau. N'installez pas le produit à un endroit où il pourrait receiveoir de l'eau. Évitez en particulier les emplacements sous les apparéils à vidange d'eau tels que les climatiseurs.
8. Ventilation — Des ouies et autres ouvertures sont prévues dans le coffret de l'appareil pour sa ventilation. Ne recouvre pas et ne bouche pas ces ouvertures car une ventilation insuffisante peut provoquer une surchauffe et réduire la durée de vie de l'appareil. Ne placez pas l'appareil sur un sofa, un tapis ou toute autre surface analogue car cela pourrait obstruer les ouvertures de ventilation. Cet appleil n'est pas concu pour une installation encastrée; ne le placez donc pas dans un endroit fermé comme une bibliothèque ou une baie à moins qu'une ventilation adequate ne soit prévue et que les consignes du fabricant ne soient respectées.
9. Protection du cordon d'alimentation — Faites passer les cordons d'alimentation à un endroit où ils ne seront pas écrasés ou coincés par d'autres objets.
10. L'écran utilisé dans ce produit est en verre et, par conséquent, il peut se briser si l'appareil tombe ou s'il recoit un fort impact. Veillez à ne pas été blessé par les éclats de verre au cas où l'écran se romprait.
11. Surcharge — Ne surchargez pas les prises d'alimentation secteur ou les rallonges car cela peut entrainer un risque d'incendie ou d'électrocution.
12. Insertion de solides ou de liquides — N'introduisez jamais des objets par les orifices de cet apparil, car ils pouraient provoquer une electrocution et/ou un court-circuit en touchant des pieces internes sous haute tension.

Pour la même raison, ne renversez jamais de l'eau ou un liquide sur l'appareil.

1. Entretien — N'essayez pas de réparer vous-même l'appareil. Le démontage des couvercles peut vous exposer à une haute tension ou à autres dangers. Confiez toute réparation à un personnel qualifié.

2. Réparation — Dans les cas suivants, débranchez le cordon d'alimentation au niveau de la prise d'alimentation secteur et demandez à un personnel qualifié d'effectuer les réparations.

a. Dégat sur le cordon d'alimentation ou la prise de courant
b. Infiltration d'un liquide ou penetration d'un objet à l'intérieur de l'appareil.
c. Exposition de l'appareil à la pluie ou à l'eau.
d. Fonctionnement normal malgré une conformité aux explications du mode d'emploi.
Ne réglez que les commandes dont il est fait mention dans le mode d'emploi. Un réglage incorrect des autres commandes peut provquer des dégats qui nécessiteraient des réparations complexes par un technicien spécialise.

e. Chute ou dégats subs par l'appareil.

f. Lorsque le produit affiche un état anormal. Tout changement notoire ou situation anormale de l'appareil indique qu'une réparation est nécessaire.

1. Pièces de rechange — Lorsque des pièces doivent être replacées, assurez-vous que le technicien a utilisé les pièces spécifiées par le fabricant ou des pièces dont les performances et les caractéristiques sont identiques. Des changements non autorisés de pièces peuvent entrainer un incendie, une électrocution et/ou d'autres dangers.
2. Contrôles de sécurité — Àprous une intervention d'entretien ou de réparation, demandez au technicien de proceder à un contrôle pour être sur que l'appareil peut être utilisé en toute sécurité.
3. Installation sur paroi — Si l'appareil doit être fixé sur une paroi, installez-le en respectant la méthode recommandaee par le fabricant.
4. Sources de chaleur — Tenez l'appareil à l'écart de sources de chaleur, telles que radiateurs, dispositifs de chauffage, poëles et autres appareils dégageant de la chaleur (y compris les amplificateurs).
5. Piles — Une utilisation incorpore de les piles peut les faire éclater ou prendre feu. Une pile qui fuit peut cause des corrosions dans l'équipment, des salissures aux mains ou abimer vos vêtements. Afin d'eviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées :
6. Utilisez seulement des piles prescrites.
7. Installez les piles en faisant bien attention aux polarités plus (+) et moins (-) des piles selon les instructions dans le département.
8. Ne mélangez pas des piles usagées avec des nuves.
9. Ne mélangez pas des piles de différents types. Les specifications de voltage des piles du même format peuvent varier.

10. Remplacez rapidement une pile épuisée par une nouvelle.
    Si you n'vez pas l'intention d'utiliser la telecommande pendant une longue pereode, retrez les piles.
    Si le liquide provenant d'une pile qui fuit touche votre peau ou vos habits, rincez immédiatement et complètement les parties touchées. Si un œil est touche, faites immédiatement un bain d'œil plutôt que de le froter et cherchez immédiatement un traitement Médical. Le liquide provenant de la fuite d'une pile qui atteint votre œil ou vos habits peut cause une irritation de la peau ou des dommages à votre œil.

11. L'utilisation de ce moniteur ne doit pas entraîner des risques mortels ou des dangers qui pouraient provoquer directement la mort, des dommages corporels, des dommages physiques sévères ou d'autres destructions, y compris dans le contrôle des réactions nucléaires dans les installations nucléaires, dans le système Médical de réanimation, et dans le contrôle de lancement des missiles dans les systèmes d'armes.

12. N'entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résultat des brûlures à basse température.
13. Ne modifiez pas ce produit.

AVERTISSEMENT :

Il s'agit d'un appeareil de classe A. Dans un environnement residentiel, cet appeareil peut provoquer des interférences radioélectriques. Dans ce cas, il peut être demandé à l'utilateur de prendre des mesures appropriées.

Un appeareil de CLASSE I doit etre raccorded a une prise de courant principal par une prise de terre.

RISQUE DE STABILITÉ

Un monitre place sur un support instable est dangereux en raison des risques de chute qu'il presente. De nombreuses blessures, touchant en particulier les enfants, peuvent etre evitees en prerant quelques precautions simples :

• Utiliser les dispositifs de fixation tels que les supports muraux recommendés par le fabricant.

• Utiliser uniquement des meubles capables d'accueillir le moniteur en toute sécurité.

• Verifier que le moniteur ne dépasse pas du bord du meuble sur lequel il est posé.
• Ne pas placer le moniteur sur des meubles hauts, armoires ou étagères, par exemple, sans fixer le meuble concené et le monitér à un support approprié.
• Ne pas intercaler de tissu ou toute autre matière entre le moniteur et le meuble sur lequel il est posé.
• Expliquer aux enfants qu'il est dangereux de grimper sur les meubles pour atteindre le moniteur ou ses boutons de commande.
  Cet equipement n'est pas destiné à etre utilise dans des endroits ou il peut y avoir des enfants laisses sans surveillance.

En particulier pour la sécurité des enfants

• Ne laïsez pas les enfants grimper sur ou jouer avec le moniteur.
• Ne placez pas le moniteur sur des meubles qui peuvent facilement se transformer en marches comme une commode avec tiroirs.
• Souvenez-vous que les enfants s'excitent souvent en visionnant un programme,URT sur un moniteur "plus grand que la normale". Il faut faire en sorte dinstaller le moniteur la où il ne peut pas etre poussé, tire, ni basculé.
• Il faut faire en sorte de placer les fils et les cables connectés au moniteur de façon à ce que des enfants curieux ne puissant pas les tirer ni les saisir.

MESURES DE SECURITE

N'utilisez pas le moniteur dans un endroit où il y a beaucoup de poussières, ou le degré d'humidité est élevé, ou encore là où il pourrait se couter en contact avec de l'huile ou de la vapeur. Ne l'utilisez pas non plus dans un environnement contenant des gaz corrosifs (dioxyde de soufre, sulfure d'hydrogène, dioxyde d'azote, chlorine, ammoniac, ozone, etc.). Cela pourrait provoquer un début d'accordie.
- Assurez-vous que le moniteur ne se trouve pas en contact avec de l'eau ou d'autres fluides. Assurez-vous qu'aucun object tel que des agrafes et des trombones ne penètre dans le moniteur, car cela pourrait provoquer un début d'incendie ou un choc électric.
- N'installez pas le moniteur au dessus des objets instables ou dans des endroits peu surs. Faites attention que le moniteur ne receive pas de chocs violents ni de fortes vibrations, Provoquer la chute du moniteur ou le culbuter peut l'endommager.
- N'utilisez pas le moniteur à proximé d'un apparéil de chaudiage ou dans des endroits où la température est élevé, car cela pourrait conduire à un dégagement excessif de chaleur et provoquer un début d'incendie.
- N'utilisez pas le monitér dans des endroits exposés directement à la lumière du soleil. Il y a risque de déformation et de dysfonctionnement du coffret de l'appareil si le monitér est utilisé à la lumière directe du soleil.
- Veillez à nettoyer féquement la poussière et les débris accumulés sur les ouvertures de ventilation.
L'accumulation de poussiere sur les ouvertures de ventilation ou a l'intérieur du moniteur risque d'entrainer une surchauffe, un incendie ou un dysfonctionnement. Faites nettoyer l'intérieur du moniteur par un revendeur SHARP ou un centre de services autorisé.
- La prise d'alimentation secteur doit être installée pres de l'équipement et être facilement accessible.

• Durée de fonctionnement en continu et garantie.
  Ce produit est concu pour une utilisation quotidienne maximale de 16 heures. Une'utilisation en continu supérieure à 16 heures par jour n'est pas couverte par la garantie.
• Ne faites pas fonctionner l'écran avec un objet rigide ou pointu tel qu'un ongle ou un crayon.

Le cordon d'alimentation

• Utilisez seulement le cordon d'alimentation fourni avec le moniteur.
• N'endommagez pas le cordon d'alimentation, ne déposez pas d'objets lourds sur le cordon d'alimentation, ne tirez pas dessus et ne le pliez pas de manière excessive. De même, n'ajoutez pas de rallonges. Tout endommagement du cordon d'alimentation peut provoquer un début d'accidie ou un choc électrique.
• Ne branche pas le cordon d'alimentation sur une prise multiple. Ajouter une rallonge peut entrainer une surchauffe et provoquer un début d'incendie.
• Ne débranchez pas ni ne branchez la prise d'alimentation avec des mains humides. En ce faisant, vous risque un chocolé électric.
• Debranchez le cordon d'alimentation si I'équipement n'est pas utilisé pendant une longue période.
• Ne tentez pas de réparer le cordon d'alimentation s'il est coupé ou s'il ne fonctionne pas correctement. Veulille prendre contact avec le service après-vente et suivres reconnandations.

Le LAN sans fil

• Ce moniteur ne peut être utilisé que dans le pays ou la région où vous l'avez acheté.
• Les chaînes et les fréquences pouvant être utilisées pour le LAN sans fil varient selon le pays et selon la région.

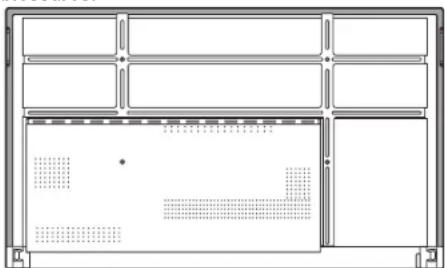

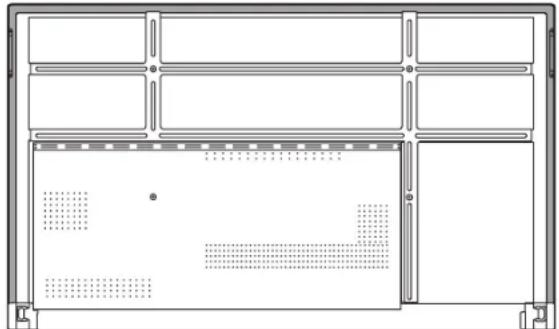

PRECAUTIONS POUR LE MONTAGE

• Ce produit est destiné à être utilisé en interieur.
• Un support de montage conforme aux specifications VESA est nécessaire.
• Comme le moniteur est lourd, consultez votre revendeur avant l'installation, le démontage ou le déplacement du moniteur.
• Le montage du monitér sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur/agree par SHARP. Vous ne doivent jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causés par un montage incorrect ou par une mauvaise manipulation.
• Utilisez le moniteur perpendiculairement à la surface horizontale. Si nécessaire, vous pouvez incliner le moniteur de 5 degrés vers le haut au maximum.
  Lorsque you déplacez le moniteur, assurez-vous de le tenir par les poignées ou par les parties indiquées dans ci-dessous. Ne le saisissez pas par l'écran. Cela risque d'endommager le produit, provoquer une panne ou des blessures.

• Ce moniteur doit être utilisé sous une températe ambiente entre 5^ et 35^ . Laissez assez d'espace autour du moniteur pour empêcher que la chaleur ne s'accumule à l'intérieur.

Unité: mm

• S'il s'avéré difficile de laisser un espace suffisant pour une raison quelconque, telle que l'installation du moniteur dans logement ou le montage côte à cote de plusieurs apparéils, ou lorsque la température ambiante risque de se situer en dehors de la plage 5^ à 35^ , installez un ventilateur ou prenez d'autres mesures pour maintainir la température ambiante dans les limites de la plage requise.
  Lors de l'installation de deux moniteurs ou plus cote a cote, laissez un espace d'au moins 5 mm auotur de chacun d'eux pour eviter une pression sur l'appareil ou la structure adjacent du fait de I'expansion thermique.
• La température de fonctionnement du monitateur peut être différente de cette des accessoires additionnels recommandés par SHARP. Lorsque c'est le cas, veuilluszer vérifier la température de fonctionnement des accessoires additionnels.
• Ne bloquez pas les ouvertures de ventilation. Si la température dans le moniteur s'éleve, ceci pourrait cause un dysfonctionnement.

• Ne placez le moniteur sur un équipement qui dégage de la chaleur.

• N'utilise pas le produit à des endroits où l'unité est exposée aux rayons directs du soleil ou à un autre éclairage puissant. comme ce produit fonctionne avec des rayons infrarouges, une telle lumière risque de causeur des dysfonctionnements.

• Lorsque vous utilisez plusieurs moniteurs à proximé l'un de l'autre, assurez vous que les transmetteur/recepteur infrarouge ne se parasitant pas.

Composants fournis

Si un composant venait à manquer, veuilles contacter votre revengeur.

Moniteur a cristaux liquides: 1
□ Telecommande:1
Serre-cable:4

Cordon d'alimentation
Pile de telecommande:2
Manuel d'Installation (ce manuel): 1

Stylet:2
Support de laamera : 1
Vis de la support de laamera (M3x10): 2
□ Vis de laamera (filetage en 2,5cm) : 1

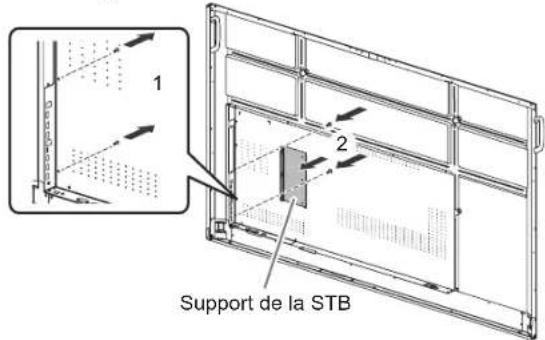

Support de la STB:1
Vis de la support de la STB (M3x6): 2
Adaptateur sans fil : 1
□CableUSB:1
Logo SHARP sur le couvercle : 1

Placez cet autocollant sur le logo SHARP pour le couvrir.

• Pensez à votre environnement!

Ne pas jeter les piles avec les ordures menagères; la mise au rebut des piles exige un traitement spécial.

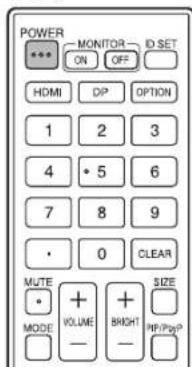

Préparation de la télécommande

1. Placer vous doigt sur la piece marquee d'un , puis tirer pour enlever le couvercle.
2. Reportez-vous aux instructions dans le compartment et inserez les piles (R03 ou LR03 (format "AAA") x 2) avec leurs pôles positifs (+) et négatifs (-) orientés correctement.
3. Refermer le couvercle.

Fixation de l'adaptateur sans fil

Adaptateur sans fil

1. Retirez le couvercle inférieur.
2. Connectez un adaptateur sans fil.

Notez le sens de I'adaptateur sans fil.

La surface sur laquelle figure le symbole * est l'avant.

Conseils

• Conservez le couvercle et les vis retirés.

Après avoir retiré l'adaptateur sans fil, remettez le couvercle en place et fixez-le à l'aide des vis retirees.

Connexions

Attention

Veillez a bien metre hors tension l'interrupteur principal puis débranche la prise de l'alimentation secteur avant de connecter ou de déconnecter les cables. Lisez également le manuel de l'équipment à connecter.
Veillez a ne pas confondre la borne d'entree avec la borne de sortie quand vous conneclez les cables. En confondant les cables branchés aux bornes d'entree et de sortie, vous pouze causer des dysfonctionnements et d'autres problemes.

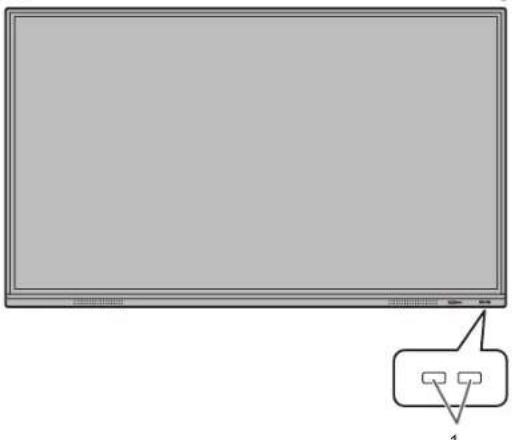

■Vue de face

1. Port USB (compatible USB 3.0)

2. Borne TOUCH PANEL1 (pour écran tactile) (pour HDMI1/HDMI2)

3. Borne TOUCH PANEL2 (pour écran tactile) (pour HDMI3/D-sub)

4. Borne d'entrée HDMI1

5. Borne d'entrée HDMI2

6. Borne d'entree HDMI3

7. Port USB de type C

8. Port USB (compatible USB 2.0)

9. Borne de sortie audio

10. Borne de sortie audio numérique (optique)

11. Borne d'entree audio

12. Borne d'entree D-Sub

13. Borne d'entrée RS-232C

14.BorneLAN

1. Borne d'entrée secteur

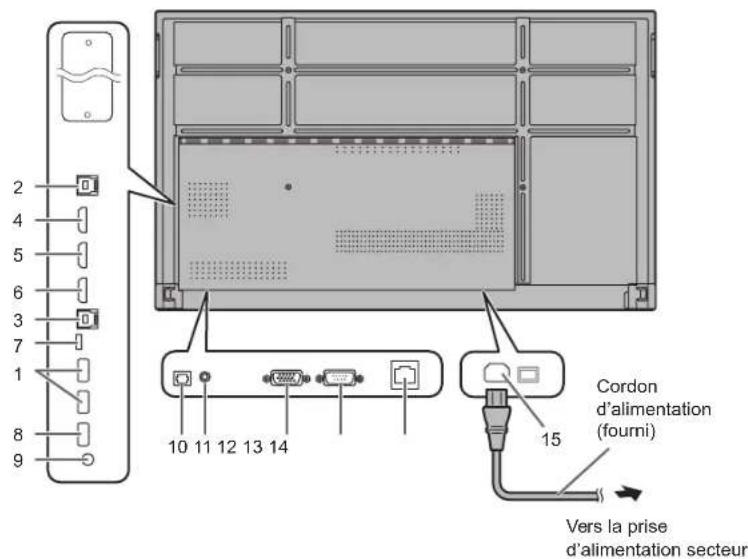

■Vue del'arriere

La borne TOUCH PANEL est USB3.0 Type B.
Meme si la forme du connecteur est différente, le cable USB (USB 2.0 Type B) (fourni) peut etre connecté à la borne TOUCH PANEL.

Conseils

Pour utiliser l'écran tactile avec une connexion HDMI / D-sub, connectez le cable USB fourni à l'ordinateur. L'écran tactile et le stylet fonctionnement avec le pilote standard de chaque système d'exploitation. Sur le Mac, le fonctionnement est uniquement possible en mode souris.
Le Information Display Downloader est egalement tlchargeable sur le site web suivant. https://www敏锐.eu/download-centre Une fois le Information Display Downloader instalé, vous pouvez consulter et tlcharger les dernières versions des logiciels Pour installer le logiciel, reportez-vous au manuel de chacun.

Les programmes de configuration de Pen Software et les programmes de configuration de Touch Viewing Software peuvent et都要 telecharges à l'aide de Information Display Downloader.

• Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
  Google et Android sont des marques commerciales ou des marques déposées de Google LLC.
  VESA est une marque déposée ou une marque commerciale de Video Electronics Standards Association aux États-Unis et/ou dans d'autres pays.
• Toutes les autres marques et les noms de produits sont des marques commerciales ou des marques déposées par les companies respectives.

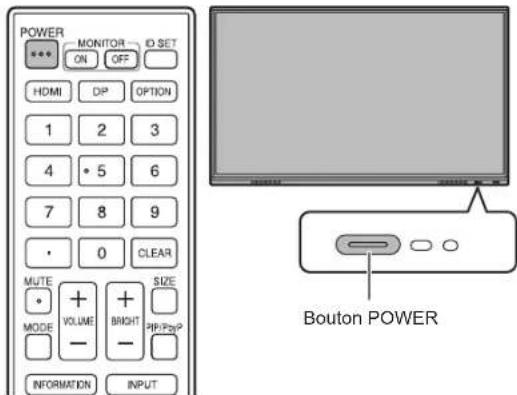

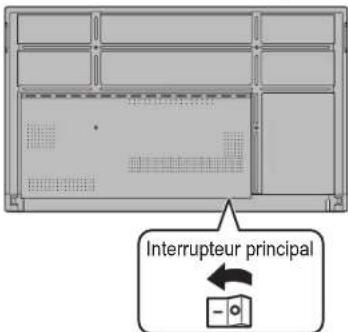

Mise sous tension et hors tension

Attention

• Mettez sous tension le moniteur d'abord avant demettre sous tension l'ordinateur ou I'équipment de lecture.
  Lors de la mise hors tension et de la remise sous tension, ou lorsque vous appuyez sur l'interrupteur principal ou le bouton POWER, attendez toujours au moins 5 secondes. Un court intervalle peut entraîner un dysfonctionnement.

Mise sous tension de l'interrupteur principal

Mode arrêt, lorsque interrupteur principal est en position arrêt.

Attention

• La mise sous/hors tension doit être effectue à l'aide de l'interrupteur principal. Ne branchez/debranchez pas le cordon d'alimentation ou ne mettez pas le disjoncteur sous/hors tension lorsque l'interrupteur principal est en position marche.
• Pour déconnecter complètement l'alimentation électrique, retirez la fiche principale de la prise.

Mise sous tension

1. Appuyez sur le bouton POWER.

Bouton POWER /Diode d'alimentation

État État du moniteur
Allumé en bleu	Power en position marche État de sommeil (retroclairage eteint)
Allumé en orange	Power en position arrêt (état de veille*)
Clignotement en bleu	État d'attente du signal d'entrée

• Mode veile bzw. quene "Mode economie d'énergie" est activé.

■Opérations après la première mise sous tension

Lorsque vous mettez l'appareil sous tension pour la première fois, l'écran des réglage langues s'affiche.

1. Sélectionnéz une langue, puls touchez "Suvant". L'écran "Paramètres de date et d'heure" apparait.
2. Reglez la date et l'heure, puis touchez "Sulvant". L'écran de réglage du mode de fonctionnement apparait.

3. Configurez les réglages en suivant les instructions à l'écran. OUI:

4. "Mode de fonctionnement" est réglé sur "Mode1". "Mode1" est le réglage recommandié et est conformé à la "Configuration Normale" telle que déinie dans le Rèlement EcoDesign (2019/2021).
   "Gestion de l'alimentation" est regle sur "Veille d'alimentation", et "Mode economie d'énergie" est activé. Ces réglages ne peuvent pas été modifiés.

5. S'il n'y a aucun signal pendant environ 5 minutes, ce monitateur entre en mode veille.
   La consommation d'energie est reduite lorsquel monitateur est en etat de veille. Android se coupe également. A noter, toutefois, que le temps de demarrage depuis le etat de veille s'allongera. NO:
6. "Mode de fonctionnement" est régle sur "Mode2".
   "Gestion de l'alimentation" est regle sur "Mode d'atte du signal", et "Mode economie d'énergie" est désacté. Ces réglages peuvent être modifiés.
7. Passer à l'etat d'attente du signal d'entrée en mode sans signal.
   Le temps de démarriage depuis le état de veille est réduit. À noter, toute fois, que la consommation d'énergie est plus importante en état de veille. Android continue de fonctionner en état de veille.

Après chaque réglage, il est possible de modifier "Mode de fonctionnement". (Voir le MODE D'EMPLOI.)

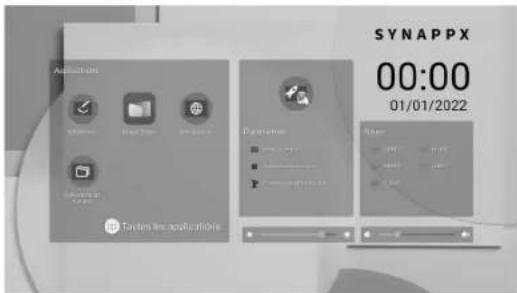

1. Lorsqu'un écran indiquant que les réglages sont terminés s'affiche, touchez "Terminé". L'écran d'accueil du mode APPLICATION apparait.

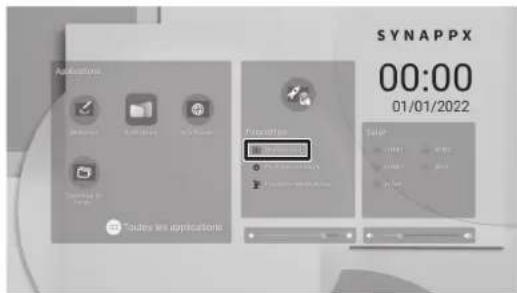

Comment dire le manuel d'utilisation

Touchez "Mode d'emploi" sur l'écran d'accueil du mode APPLICATION.

Mise hors tension

1. Appuyez sur le bouton POWER de la télécommande. Ou maintenez enforcé le bouton POWER sur le moniteur.

Un écran de confirmation apparait.

1. Sélectionnez "OK".

L'appareil est mis hors tension. (Etat de veille)

Attention

• Lorsque l'alimentation est mis hors tension, les données d'application qui ne sont pas enregistrées sont perdues.
• Un message s'affiche avant la mise hors tension.
  Sauvegardez toutes les données dont vous avez besoin.
• Si le moniteur sera mis hors tension paremploi du temps, "Off si aucune opération" ou la commande RS-232C, sauvegardez toutes les données dont vous avez besoin à l'avance. L'appareil se mettra hors tension même s'il reste des données non sauvegardées. (Les données seront perdues.)

Caracteristiques

Modèle	PN-L862B PN-L752B PN-L652B
Alimentation	CA 100 - 240 V, 5,3 A,50/60 Hz	CA 100 - 240 V, 4,6 A,50/60 Hz	CA 100 - 240 V, 3,7 A,50/60 Hz
Température defonctionnement *1	5°C à 35°C
Hygrométrie defonctionnement	20% à 80% (sans condensation)
Consommation électricque	470W 400W 330W
Dimensions (mm)(à l'exclusion des éléments qui dépassent)	Environ 1957 (L) x 85,7 (P) x1159,5 (H)	Environ 1709,4 (L) x 85,7 (P) x1019,8 (H)	Environ 1488,4 (L) x 85,5 (P) x896,6 (H)
Poids (kg)	Environ 62,5 Environ 49,5 Environ 36,5

*1 La température de fonctionnement du moniter peut être différente de celle des accessoires additionnels recommendés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.
SHARP se reserve le croit d'apporter sans préavis des modifications à la presentation et aux caractéristiques des apparuils aux fins d'amélioration. Les valeurs induées dans ce document sont les valeurs nominales des apparuils de série mais de légères différences peuvent être constatées d'un apparéil à l'autre.

Précautions pour le montage

(A l'attention des revendeurs et techniciens SHARP)

L installation, le demontage ou le displacement du moniteur doit etre fait par 4 personnes ou plus. (PN-L652B : au moins 2 personnes.)
- Veiliez à utiliser un support mural concu ou prévu pour la fixation du moniteur.
- Ce moniteur est prévu pour être installé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s'avérer
necessaire pour certains materiaux tels que le platre, un mince panneau de plastique ou le bois avant de commencer l'installation.
- Le mur sur lequel ce moniteur et le support doit être installés doit pouvoir supporter, au moins, 4 fois son poids ou davantage. Installez de la manière qui convient le moyen en fonction du matériel et de la structure.
- Pour fixer un support de montage compatible avec VESA, utilisez des vis M8 de 10 mm à 12 mm plus longues que l'épaisseur du support de montage.

N'utilise pas de tournevis à percussion.
Lorsque you deplacez le moniteur, assurez-vous de te tener par les poignees ou par les parties indiquees dans ci-dessous. Ne le saisissez pas par I'ecran. Cela risque d'endommager le produit, provoquer une panne ou des blessures.

Si you devez poser temporairement le moniteur sur une table ou une autre surface pendant l'installation, etalez un chiffon doux epais sur la table afin d'eviter d'endommager I'ecran et la table.
- Àpres le montage, assurez-vous que le moniteur est bien fixé au mur ou au support, sans risque de relâche.
- N'utilise pas de trous de vis autres que les trous de vis pour les supports de montage et situés à l'arrière du moniteur, pour l'installation.

Fixation du support de la STB

Fixez le support de la STB lors de l'installation d'une contrôleur en option.

1. Retirez les vis de ce moniteur.
2. Fixez la support de la STB à l'aide des vis de la support de la STB (M3x6) (fournies) (x2).

Conseils

• Conserve les vis retirees.
  Après avoir retire la support de la STB, remettez les vis en place.

Indices

[ESPANOL]

INFORMACION IMPORTANTE. 1

ESTIMADO CLIENTE DE SHARP

Le soussigné, Guangzhou Shirui Electronics Co., Ltd., déclaré que l'équipment radioélectrique du type ADAPTATEUR SANS FIL SI07B est conforme à la directive 2014/53/UE. Le texte complét de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://www.sharp.eu/documents-of-conformity

Specifications
Plage de frquence: 2403 MHz à 2408 MHz / 2412 MHz à 2472 MHz / 5150 MHz à 5250 MHz / 5250 MHz à 5350 MHz / 5470 MHz à 5725 MHz / 5725 MHz à 5850 MHz
Puisance de transmission sans fil: Moins de 8 dBm / 20 dBm / 20 dBm / 16 dBm / 18 dBm / 14 dBm (PIRE)
