T14259 - Robinet DELTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet
Matériau	Laiton de haute qualité
Finition	Chromée
Type de montage	Montage mural
Nombre de poignées	Deux poignées
Type de valve	Valve à disque en céramique
Pression d'eau recommandée	0.5 à 5 bars
Température maximale de l'eau	60°C
Utilisation	Pour baignoire ou douche
Maintenance	Nettoyage régulier avec des produits non abrasifs
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	Garantie limitée de 5 ans
Informations supplémentaires	Installation par un professionnel recommandée

FOIRE AUX QUESTIONS - T14259 DELTA

Comment puis-je installer le robinet DELTA T14259 ?

Pour installer le robinet, commencez par couper l'eau. Suivez les instructions fournies dans le manuel d'installation. Assurez-vous de bien fixer les tuyaux et de vérifier qu'il n'y a pas de fuites une fois installé.

Quels outils sont nécessaires pour l'installation du robinet DELTA T14259 ?

Vous aurez besoin d'une clé à molette, d'un tournevis, d'un niveau à bulle, et éventuellement d'un joint d'étanchéité. Assurez-vous d'avoir ces outils avant de commencer.

Que faire si le robinet DELTA T14259 fuit ?

Si vous constatez une fuite, vérifiez d'abord que toutes les connexions sont bien serrées. Si la fuite persiste, il peut être nécessaire de remplacer les joints ou de contacter le service client.

Comment nettoyer le robinet DELTA T14259 ?

Pour nettoyer le robinet, utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient rayer la surface.

Le robinet DELTA T14259 est-il compatible avec les chauffe-eau ?

Oui, le robinet DELTA T14259 est compatible avec la plupart des chauffe-eau. Assurez-vous de vérifier les spécifications de votre chauffe-eau pour une installation correcte.

Quelle est la garantie du robinet DELTA T14259 ?

Le robinet DELTA T14259 est généralement couvert par une garantie limitée de 5 ans. Pour plus de détails, consultez le document de garantie inclus ou le site web du fabricant.

Comment régler la température de l'eau sur le robinet DELTA T14259 ?

Pour régler la température, tournez le levier de manière à obtenir la température désirée. Assurez-vous que l'eau chaude et froide sont correctement raccordées.

Puis-je utiliser le robinet DELTA T14259 avec de l'eau dure ?

Oui, le robinet DELTA T14259 peut être utilisé avec de l'eau dure. Cependant, il est recommandé d'installer un adoucisseur d'eau pour prolonger la durée de vie du robinet.

MODE D'EMPLOI T14259 DELTA

La température de l’eau peut varier en raison des changements de saison, d’une modification du réglage du chauffe-eau ou d’autres changements. Par conséquent, un réglage du bouton de température de votre soupape de douche ou de baignoire peut s’imposer pour que la température maximale de l’eau demeure sécuritaire. Les soupapes de cette série ne s’ajustent pas automatiquement aux changements de température de l’eau d’alimentation. Si des changements vous obligent à régler le bouton de température et vous n’êtes pas certain de la marche à suivre, veuillez consulter le feuillet d’instructions fourni avec la soupape ou appeler au 1-800-345-DELTA. Cette soupape est conçue pour réduire les risques de blessures causées par des changements de la température ou de la pression de l’eau d’alimentation habituellement causés par le lave-vaisselle, la machine à laver, une toilette ou un autre appareil qui consomme de l’eau. Elle peut ne pas assurer de protection contre l’ébouillantage en cas de défectuosité d’un autre dispositif de régulation de la température dans la tuyauterie. Après avoir e󰀨ectué le réglage nécessaire, veuillez inscrire l’information requise ci-dessous. La personne dont le nom gure ci-dessous a réglé cette soupape pour qu’elle puisse maintenir une température maximale sécuritaire. Toute modification du réglage peut entraîner une élévation de la température de l’eau s’écoulant par la douche ou dans la baignoire au delà de la limite considérée sécuritaire, ce qui pourrait causer un ébouillantage. Si cette étiquette n’a pas été remplie, vous devriez vous assurer que le bouton de température a été réglé en fonction des caractéristiques de votre installation. Le feuillet d’instruction fourni avec la soupape indique la marche à suivre pour e󰀨ectuer le réglage.

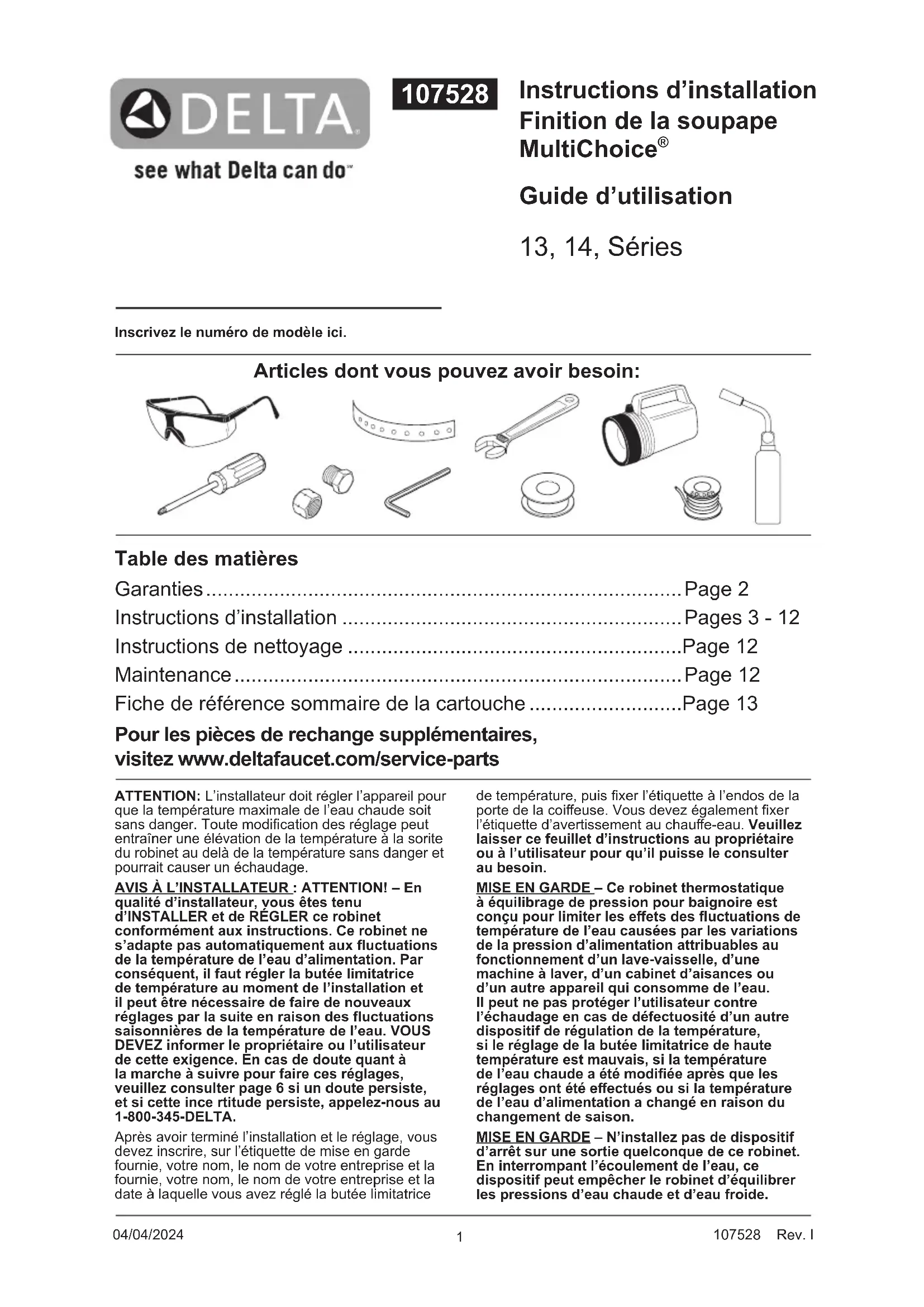

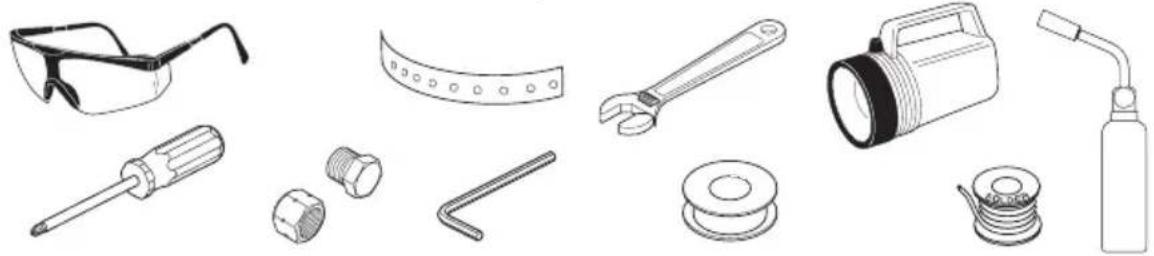

Guide d’utilisation 13, 14, Séries Inscrivez le numéro de modèle ici. Articles dont vous pouvez avoir besoin: Table des matières Garanties .................................................................................... Page 2 Instructions d’installation ............................................................Pages 3 - 12 Instructions de nettoyage ...........................................................Page 12 Maintenance ............................................................................... Page 12 Fiche de référence sommaire de la cartouche ...........................Page 13 Pour les pièces de rechange supplémentaires, visitez www.deltafaucet.com/service-parts de température, puis xer l’étiquette à l’endos de la porte de la coi󰀨euse. Vous devez également xer l’étiquette d’avertissement au chau󰀨e-eau. Veuillez laisser ce feuillet d’instructions au propriétaire ou à l’utilisateur pour qu’il puisse le consulter au besoin. MISE EN GARDE – Ce robinet thermostatique à équilibrage de pression pour baignoire est conçu pour limiter les e󰀨ets des uctuations de température de l’eau causées par les variations de la pression d’alimentation attribuables au fonctionnement d’un lave-vaisselle, d’une machine à laver, d’un cabinet d’aisances ou d’un autre appareil qui consomme de l’eau. Il peut ne pas protéger l’utilisateur contre l’échaudage en cas de défectuosité d’un autre dispositif de régulation de la température, si le réglage de la butée limitatrice de haute température est mauvais, si la température de l’eau chaude a été modiée après que les réglages ont été e󰀨ectués ou si la température de l’eau d’alimentation a changé en raison du changement de saison. MISE EN GARDE – N’installez pas de dispositif d’arrêt sur une sortie quelconque de ce robinet. En interrompant l’écoulement de l’eau, ce dispositif peut empêcher le robinet d’équilibrer les pressions d’eau chaude et d’eau froide. ATTENTION: L’installateur doit régler l’appareil pour que la température maximale de l’eau chaude soit sans danger. Toute modication des réglage peut entraîner une élévation de la température à la sorite du robinet au delà de la température sans danger et pourrait causer un échaudage. AVIS À L’INSTALLATEUR : ATTENTION! – En qualité d’installateur, vous êtes tenu d’INSTALLER et de RÉGLER ce robinet conformément aux instructions. Ce robinet ne s’adapte pas automatiquement aux uctuations de la température de l’eau d’alimentation. Par conséquent, il faut régler la butée limitatrice de température au moment de l’installation et il peut être nécessaire de faire de nouveaux réglages par la suite en raison des uctuations saisonnières de la température de l’eau. VOUS DEVEZ informer le propriétaire ou l’utilisateur de cette exigence. En cas de doute quant à la marche à suivre pour faire ces réglages, veuillez consulter page 6 si un doute persiste, et si cette ince rtitude persiste, appelez-nous au 1-800-345-DELTA. Après avoir terminé l’installation et le réglage, vous devez inscrire, sur l’étiquette de mise en garde fournie, votre nom, le nom de votre entreprise et la fournie, votre nom, le nom de votre entreprise et la date à laquelle vous avez réglé la butée limitatrice

Garantie Limitée sur les Robinets Ultra-Robustes Delta de la Série HDF Toutes les pièces des robinets ultra-robustes Delta de la série HDF sont protégées contre les défectuosités du matériau et les vices de conception par une garantie qui est consentie au premier acheteur pour une période de cinq (5) ans. Cette garantie entre en vigueur à compter de la date d’achat indiquée sur le reçu de l’acheteur. Pendant la période de garantie, Delta remplacera, SANS FRAIS, toute pièce présentant une défectuosité du matériau et (ou) un vice de fabrication pour autant que l’appareil ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez communiquer avec le distributeur ou le concessionnaire de votre région dont le nom gure dans l’annuaire téléphonique ou retourner la pièce défectueuse accompagnée du reçu de l’acheteur à notre usine, PORT PAYÉ, à l’adresse indiquée. LA PRÉSENTE GARANTIE EST LA SEULE GARANTIE IMPLICITE OFFERTE PAR DELTA. TOUTE RÉCLAMATION EN VERTU DE CETTE GARANTIE DOIT ÊTRE FAITE AU COURS DE LA PÉRIODE DE CINQ ANS SUSMENTIONNÉE. TOUTE GARANTIE IMPLICITE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADÉQUATION DU PRODUIT AVEC UN USAGE PARTICULIER, EST LIMITÉE À LA DURÉE DE LA PRÉSENTE GARANTIE. LES FRAIS DE MAIN- D’OEUVRE ET (OU) LES DOMMAGES PROVOQUÉS AU COURS DE L’INSTALLATION, DE LA RÉPARATION OU DU REMPLACEMENT D’UN ÉLÉMENT AINSI QUE LES PERTES OU LES DOMMAGES INDIRECTS EN RÉSULTANT NE SONT PAS COUVERTS PAR CETTE GARANTIE. Là où il est interdit de limiter la durée de la garantie implicite ou les responsabilités à l’égard des dommages indirects, les exclusions et les limites susmentionnées ne s’appliquent pas. La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence. Les dommages résultant d’une mauvaise utilisation, d’une utilisation abusive, de la négligence, d’un accident, d’une mauvaise installation, du non respect de nos instructions ou de l’utilisation de pièces de rechange autres que des pièces d’origine Delta ne sont pas couverts par la garantie. © 2022 Delta Faucet Company Pièces et finis: Tous les pièces (autres que les composants électroniques et les piles) et les finis de ce robinet Delta

achetés chez des vendeurs Delta autorisés sont protégés contre les défectuosités de matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur au détail et qui demeure valide tant que celui-ci demeure propriétaire de la maison dans laquelle le robinet a été installé. En ce qui concerne les acheteurs commerciaux, la période de garantie est a) de dix (10) ans pour les applications résidentielles multifamiliales et b) de cinq (5) ans pour toutes les autres applications commerciales, à compter, dans chaque cas, de la date de réception du produit par le premier acheteur ou son représentant autorisé (installateur, etc.). Dans le libellé de la présente garantie, on entend par « application résidentielle multifamiliale », un robinet acheté chez un vendeur Delta autorisé par un acheteur qui est propriétaire d’un logement résidentiel sans l’habiter et installé pour la première fois dans cet immeuble. Il peut s’agir d’un immeuble individuel comportant un ou plus d’un logement loué à court terme ou à long terme (duplex ou groupe de maisons en rangée), d’un condominium, d’un immeuble d’habitation ou d’un centre d’intégration communautaire. Les applications décrites ci-après ne sont pas considérées comme des applications multifamiliales et elles sont couvertes par la garantie de 5 ans plutôt que par la garantie de 10 ans. Ce sont les suivantes : robinets installés dans un bâtiment industriel, un bâtiment institutionnel et un autre immeuble commercial, notamment une résidence d’étudiants, un lieu d’hébergement (hôtel, motel ou lieu de séjour prolongé), un aéroport, un établissement d’enseignement, un établissement de soins de santé de courte ou de longue durée (hôpital, centre de réadaptation, maison de soins infirmiers), un endroit public ou un lieu commun. Pièces et finis des robinets recertifiés Delta

: Delta Faucet Company offre en vente en ligne des robinets recertifiés Delta

. Les robinets recertifiés Delta

comprennent uniquement les robinets qui ont été certifiés à ce titre par Delta Faucet Company. Tous les pièces (autres que les pièces électroniques et les piles) et les finis de ces robinets Delta

recertifiés sont protégés contre les défectuosités de matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur au détail et qui est d’une durée de dix (10) ans à compter de la date de réception du produit par le premier acheteur ou son représentant autorisé (installateur, etc.). En ce qui concerne les acheteurs commerciaux, la période de garantie est d’un (1) an à compter de la date de réception du produit par le premier acheteur ou son représentant autorisé (installateur, etc.). Composants électroniques: Les composants électroniques (autres que les piles), le cas échéant, de ce robinet Delta

qui ont été achetés auprès de deltafaucet.com ou de vendeurs Delta autorisés sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie consentie au premier acheteur au détail qui est de cinq (5) ans à compter de la date de réception du produit par le premier acheteur ou son représentant autorisé (installateur, etc.). En ce qui concerne les acheteurs commerciaux, la période de garantie est d’un (1) an à compter de la date de réception du produit par le premier acheteur ou son représentant autorisé (installateur, etc.). Les piles ne sont pas couvertes par la garantie. Ce que nous ferons: Delta Faucet Company réparera ou remplacera gratuitement, pendant la période de garantie applicable (décrite ci-dessus), toute pièce ou tout fini qui présen- tera une défectuosité de matériau et/ou un vice de fabrication pour autant que le produit ait été installé, utilisé et entretenu normalement. Delta Faucet Company peut, à sa seule discrétion, utiliser des produits neufs, remis à neuf ou recertifiés ou des pièces neuves, remises à neuf ou recertifiées pour effectuer la réparation ou le remplacement. S’il n’est pas utile de réparer ou de remplacer le produit, Delta Faucet Company pourra rembourser le prix d’achat en échange du produit retourné. Il s’agit de vos seuls recours. Ce qui n’est pas couvert: Étant donné que Delta Faucet Company n’est pas en mesure de contrôler la qualité des produits vendus par des vendeurs non autorisés, la présente garantie ne s’applique pas aux produits Delta vendus par des vendeurs non autorisés, à moins que cette restriction ne soit interdite par la loi. La présente garantie ne couvre pas les frais de main-d’œuvre encourus par l’acheteur pour la réparation, le remplacement, l’installation ou la dépose du robinet. Delta Faucet Company se dégage de toute responsabilité à l’égard de toute détérioration du robinet résultant d’une usure raisonnable et des dommages causés par une utilisation à l’extérieur, un mauvais usage (y compris l’utilisation du produit à des fins autres que celles auxquelles il est destiné), le gel de l’eau, un usage abusif, la négligence ou l’utilisation d’une méthode d’installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les dommages résultant du non-respect des instructions de nettoyage et d’entretien applicables. Delta Faucet Company vous recommande de confier tous les travaux d’installation et de réparation à un plombier professionnel. Nous vous recommandons également d’utiliser uniquement des pièces de rechange Delta

authentiques. Ce que vous devez faire pour vous prévaloir de la garantie ou obtenir des pièces de rechange: Vous pouvez présenter une réclamation en vertu de la garantie et obtenir des pièces de rechange en appelant au 1-800-345-DELTA (3358) ou en communiquant avec nous à l’une des adresses postales ou des adresses de courriel indiquées ci dessous (veuillez fournir le numéro de modèle, la date de l’achat initial et la documentation attestant la date de réception du produit par le premier acheteur ou son représentant autorisé (installateur, etc.)). Aux États-Unis et au Mexique Au Canada: Delta Faucet Company Masco Canada Limited, Groupe plomberie 55 E. 111th Street Centre de services techniques Carmel, IN 46280 350, chemin South Edgeware Attention: Warranty Service St. Thomas (Ontario) Canada N5P 4L1 www.deltafaucet.com/service-parts/contact-us À l’attention du Service à la clientèle http://www.deltafaucet.ca/customersupport/assistance.html La preuve d’achat (original du reçu du premier acheteur montrant la date d’achat) et la documentation attestant la date de réception du produit par le premier acheteur ou son représentant autorisé (installateur, etc.) doivent être présentées à Delta Faucet Company pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Delta Faucet Company ou si le produit est un produit recertifié Delta® acheté auprès de deltafaucet.com. La présente garantie s’applique uniquement aux robinets Delta

fabriqués après le 1er janvier 2019 et installés aux États-Unis d’Amérique, au Canada et au Mexique. Limitation de la durée des garanties implicites: Veuillez noter qu’il est interdit, dans certains États ou certaines provinces (y compris le Québec), de limiter la durée d’une garantie implicite. Par conséquent, les limitations mentionnées ci-dessous peuvent ne pas s’appliquer à vous. DANS LA MESURE DE CE QUI EST PERMIS PAR LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER, SE LIMITENT À LA PÉRIODE FIXÉE PAR LA LOI OU À LA DURÉE DE LA PRÉSENTE GARANTIE, LA PLUS COURTE DES DEUX PÉRIODES S’APPLIQUANT. Limitation des dommages particuliers, consécutifs ou indirects: Veuillez noter qu’il est interdit, dans certains États ou certaines provinces (y compris le Québec), d’exclure ou de limiter les dommages particuliers, consécutifs ou indirects. Par conséquent, les limitations et les exclusions mentionnées ci-dessous peuvent ne pas s’appliquer à vous. DANS LA MESURE DE CE QUI EST PERMIS PAR LA LOI APPLICABLE, DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES DOMMAGES PARTICULIERS, CONSÉCUTIFS ET INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D’ŒUVRE POUR LA RÉPARATION, LE REMPLACEMENT, L’INSTALLATION OU LA DÉPOSE DU PRODUIT), PEU IMPORTE QU’ILS DÉCOULENT D’UNE RUPTURE D’UNE GARANTIE IMPLICITE OU EXPLICITE, D’UNE RUPTURE DE CONTRAT, D’UN DÉLIT CIVIL OU D’UNE AUTRE CAUSE. DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DE TOUTE DÉTÉRIORATION DU ROBINET RÉSULTANT D’UNE USURE RAISONNABLE ET DES DOMMAGES CAUSÉS PAR UNE UTILISATION À L’EXTÉRIEUR, UN MAUVAIS USAGE (Y COMPRIS L’UTILISATION DU PRODUIT À DES FINS AUTRES QUE CELLES AUXQUELLES IL EST DESTINÉ), LE GEL DE L’EAU, UN USAGE ABUSIF, LA NÉGLIGENCE OU L’UTILISATION D’UNE MÉTHODE D’INSTALLATION, DE MAINTENANCE OU DE RÉPARATION INCORRECTE OU INADÉQUATE, Y COMPRIS LES DOMMAGES RÉSULTANT DU NON-RESPECT DES INSTRUCTIONS D’INSTALLATION, D’ENTRETIEN ET DE NETTOYAGE APPLICABLES, ET CES DOMMAGES NE SONT PAS COUVERTS PAR LA GARANTIE. Avis à l’intention des résidants de l’État du New Jersey : Les dispositions de la présente garantie, y compris ses limitations, s’appliquent dans toute la mesure permise par les lois de l’État du New Jersey. Droits supplémentaires: La présente garantie vous procure des droits particuliers reconnus par la loi. Vous pouvez avoir d’autres droits qui varient selon l’État ou la province. La présente garantie écrite est la seule garantie offerte par Delta Faucet Company et elle n’est pas transférable. Si vous avez des questions ou des préoccupations concernant notre garantie, veuillez communiquer avec nous de la manière indiquée ci-dessus ou consulter notre FAQ sur la garantie à www.deltafaucet.com. © 2023 Masco Société de l’Indiana Garantie limitée des robinets Delta ®107528 Rev. I

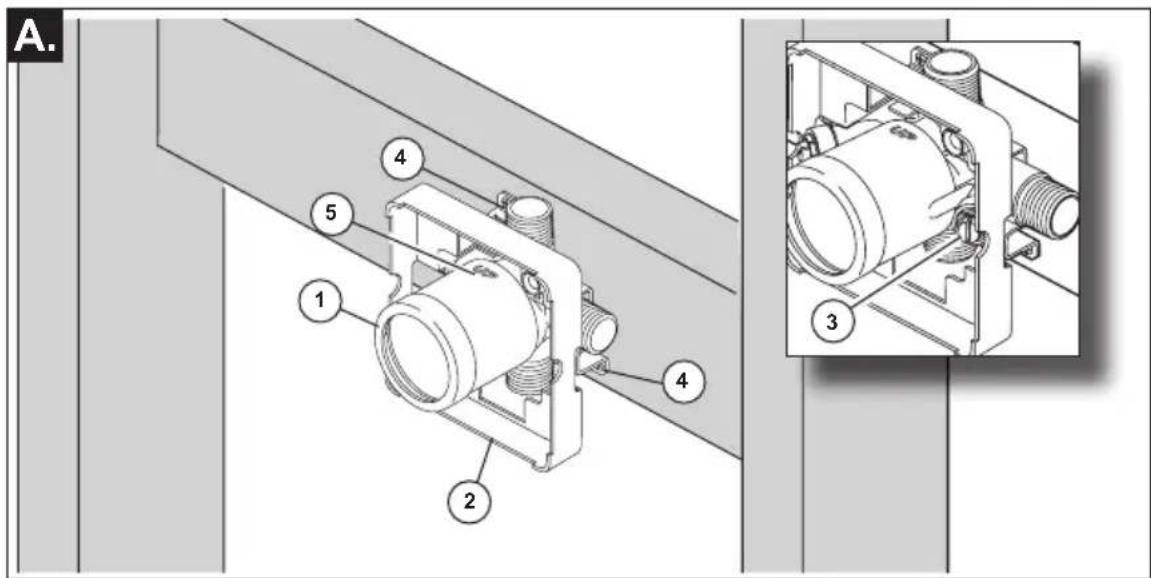

(Lorsque votre produit nécessite)

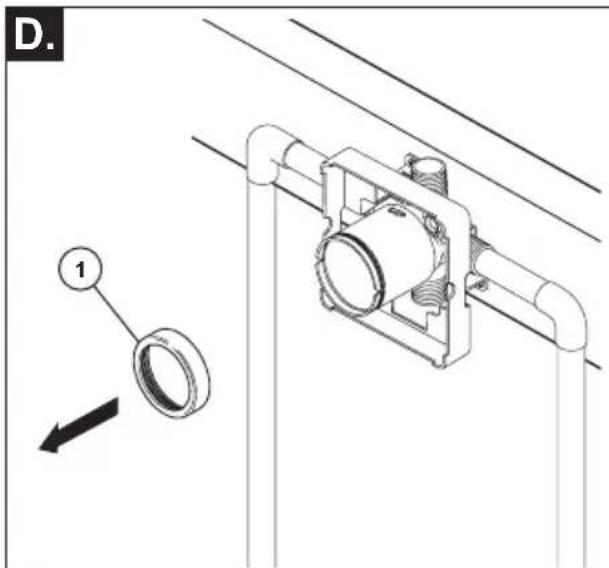

INTERROMPEZ L’ALIMENTATION EN EAU. Déterminez le type de la paroi et son épaisseur totale avant de placer la plaque arrière. Installez le corps (1) de sorte que la surface finie de la paroi soit à égalité avec l’avant du protecteur (2) ± 3/8 po. Note : Pour avec des modèles d’arrêts (3), la garde de plâtre doit être l’éclat affleurant ou secondaire 3/8 po au mur fini. Installez le corps utilisez les deux trous (4) de la fixation qui donnent sur l’entretoise. Au moment de l’installation, assurez-vous que le mot « UP » (5) sur le dessus du corps de robinet se trouve en haut.

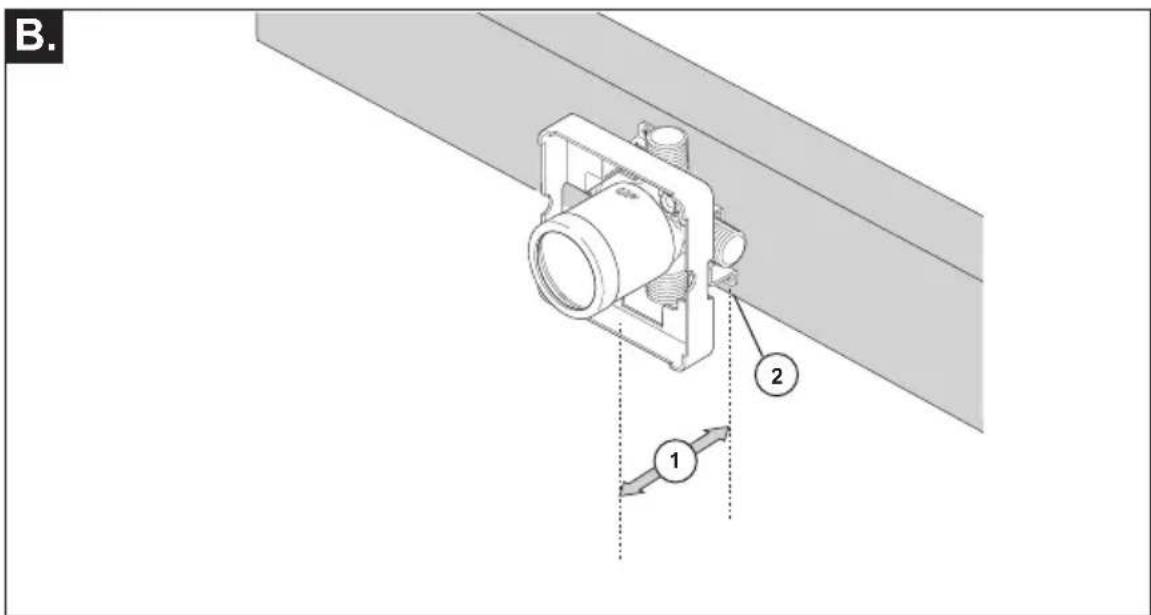

Distance (1) du limon (2) à l'avant du garde-plâtre est de 2,8 "(71 mm). Lors de l’utilisation d’un mur mince, il vous faut avoir le garde-plâtre derrière le mur, sinon le mur doit toujours affleurer le devant du garde-plâtre. Voir les instruc- tions sur le sac pour un montage mural mince.107528 Rev. I

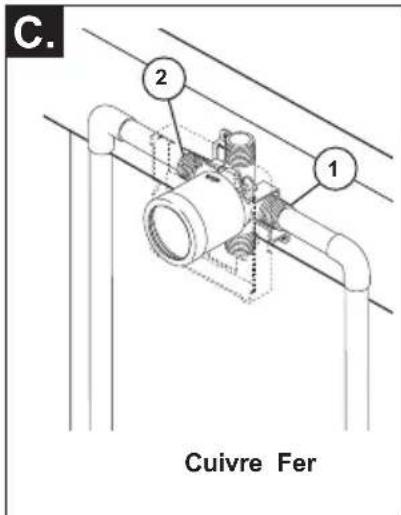

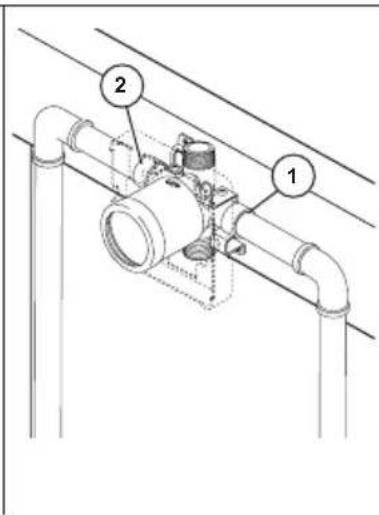

Raccorder le corps de robinet à la tuyauterie (cuivre, fer ou Pex). Note : (1) correspond à l’entrée d’eau froide et (2) correspond à l’entrée d’eau chaude. Si l’une des entrées est inutilisée, obturez-la avec un bouchon. Dans le cas d’une installation dos à dos ou inversée (eau chaude à droite et eau froide à gauche), installez le corps de robinet de la manière indiquée ci-dessus. La tuyauterie d’alimentation doit toutefois être inversée. Note : (1) est l’entrée d’eau chaude et (2) est l’entrée d’eau froide. Enlevez le chapeau (1). Avise : évitez le brasage à haute température. Le composants du robinet brut pourraient s’abîmer. Soyez sûr que des valves coupées (2) sont enlevées de la version avec des arrêts avant la soudure. (n’installez des valves coupées avant la soudure.) Cuivre Fer Pex

ESSAI SOUS PRESSION ET RINÇAGE DE L’INSTALLATION À l’aide des raccords appropriés, raccordez l’orifice supérieur (1) au tuyau de la douche et l’orifice inférieur (2) au tuyau du bec de baignoire. Le corps de robinet doit être relié au bec de baignoire par un tuyau de cuivre d’au moins 1/2 po (13 mm) ou un tuyau de fer d’au moins 1/2 po (13 mm). Ce tuyau (3) doit être droit et il doit avoir une longueur d’au moins 8 po (203 mm) et d’au plus 18 po (457 mm); il doit être relié au tuyau du bec de baignoire par un seul coude à 90 degrés en cuivre ou en fer. N’utilisez pas de tube PEX pour raccorder le bec.

• Pour évacuer les corps étrangers de la robinetterie, enlevez le l’écrou-chapeau (1).

• Préparez l’endroit où l’eau giclera.

• Rétablissez l’alimentation en eau lentement et laissez l’eau s’écouler pendant 30 secondes pour évacuer les corps étrangers.

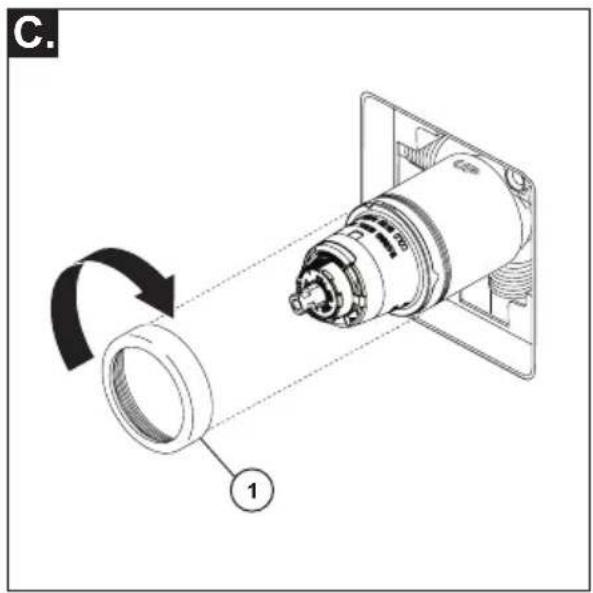

• Une fois le rinçage terminé, installez la cartouche et l’écrou-chapeau.

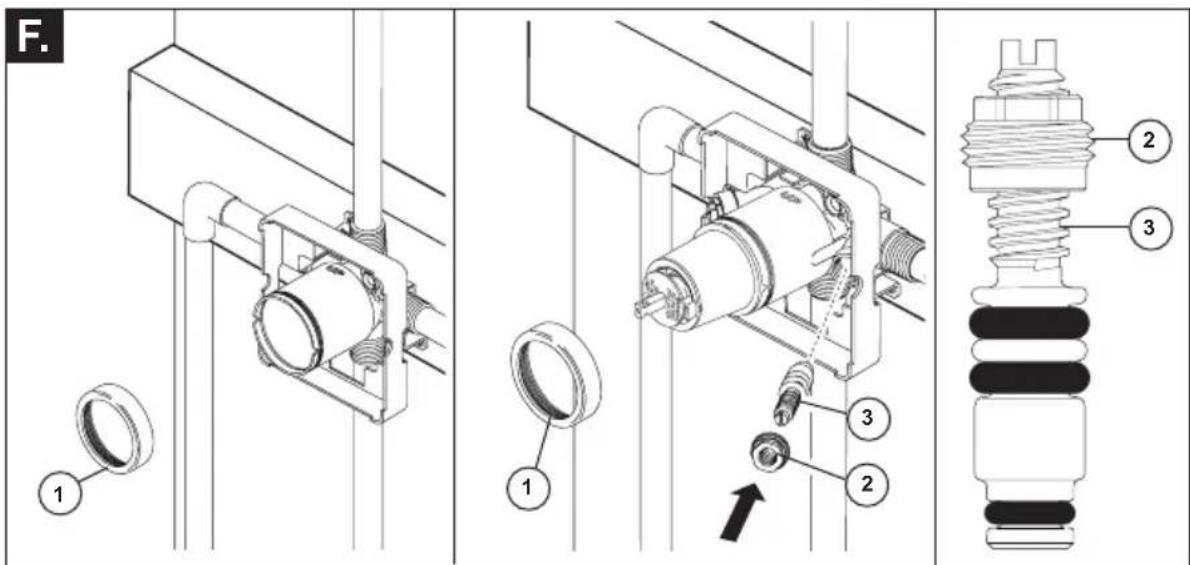

• Tournez la tige de la cartouche dans le sens antihoraire jusqu’à ce qu’elle se bloque. POUR LES MODÈLES MUNIS DE POINTEAUX, installez les pointeaux, mais laissez-les complètement ouverts. Installez les pointeaux de la manière suivante :

• Vissez l’écrou (2) sur la tige (3) de la manière indiquée sur la figure. Enfoncez ensuite la tige avec l’écrou dans le corps et serrez l’écrou à l’aide d’une douille longue à 6 pans de 3/8 po. À l’aide d’un tournevis à extrémité plate, tournez la tige dans le sens horaire pour fermer l’arrivée d’eau et dans le sens antihoraire pour l’ouvrir.

• Bouchez la(les) sortie(s )pour le bec de baignoire et/ou la douche à l’aide des raccords appropriés.

• Vérifiez l’étanchéité.

• Après avoir vérifié l’étanchéité, fermez la soupape en tournant la tige de la cartouche à fond dans le sens horaire.107528 Rev. I

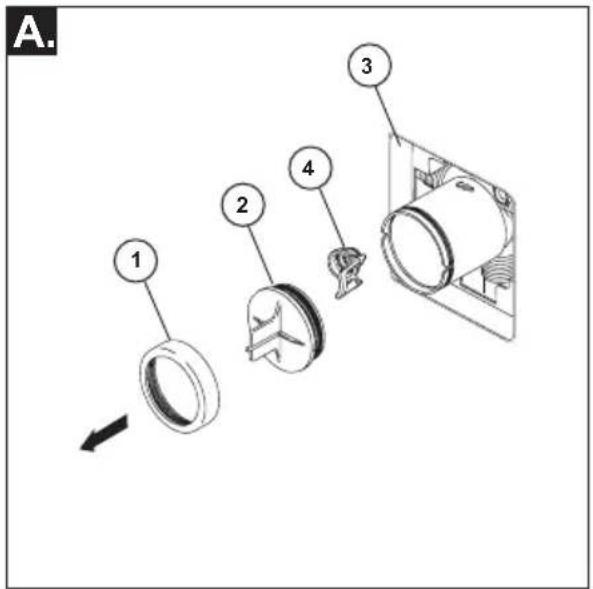

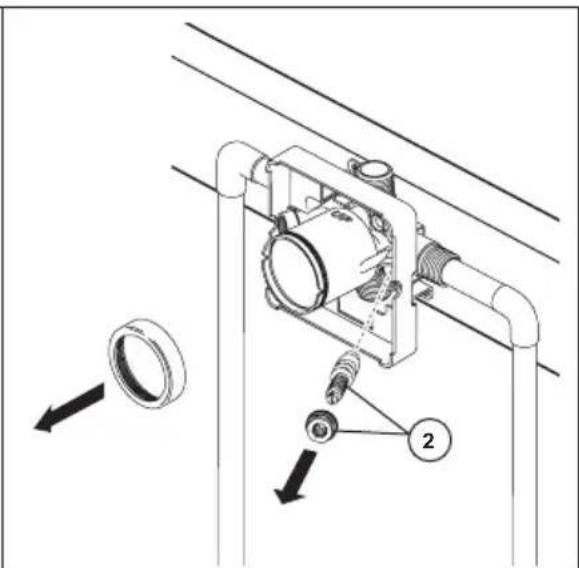

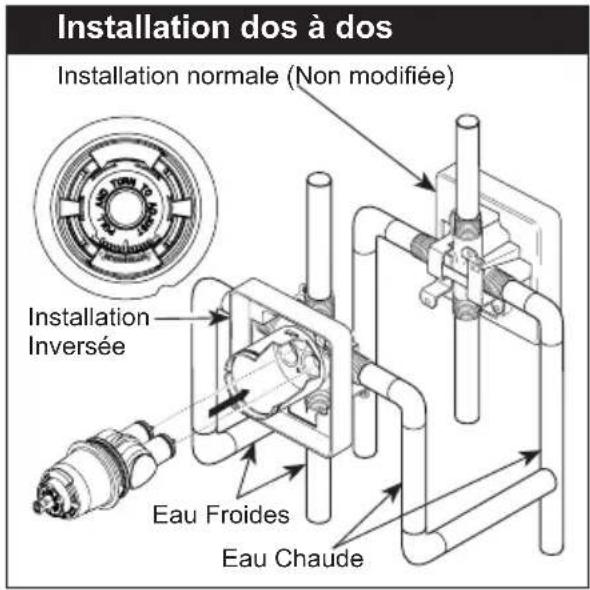

Interrompez l’arrivée d’eau. Enlevez le l’écrou à portée sphérique (1) et le capuchon d’essai (2) du corps. Si vous n’installez pas l’appareil dans une paroi mince, vous pouvez retirer le protecteur (3) complètement. Si l’écran (4) est en place, enlevez avant d’installer la cartouche. Tournez la cartouche (1) de sorte que les mots « HOTTER COLDER » (2) se trouvent sur le dessus. Introduisez la cartouche dans le corps de robinetterie brute. Un peu de graisse pour robinet sur les joints toriques peut faciliter l’assemblage. Assurez-vous que l’ergot (3) sur la cartouche est parfaitement engagé dans la rainure du corps en laiton (4). Installation dos à dos Dans le cas d’une installation dos à dos ou inversée (eau chaude à droite et eau froide à gauche), introduisez la cartouche de sorte que la mention « hot side » se trouve du côté droit. S’il ne s’agit pas d’une installation dos à dos ou inversée, sautez la présente étape et passez à l’étape 2C. Faites glisser l’écrou à portée sphérique (1) sur la cartouche et vissez-le sur le corps. Serrez à la main fermement.

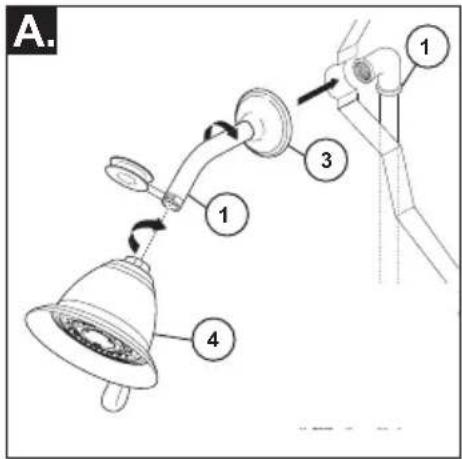

Installation de la pomme de douche et du bec de baignoire

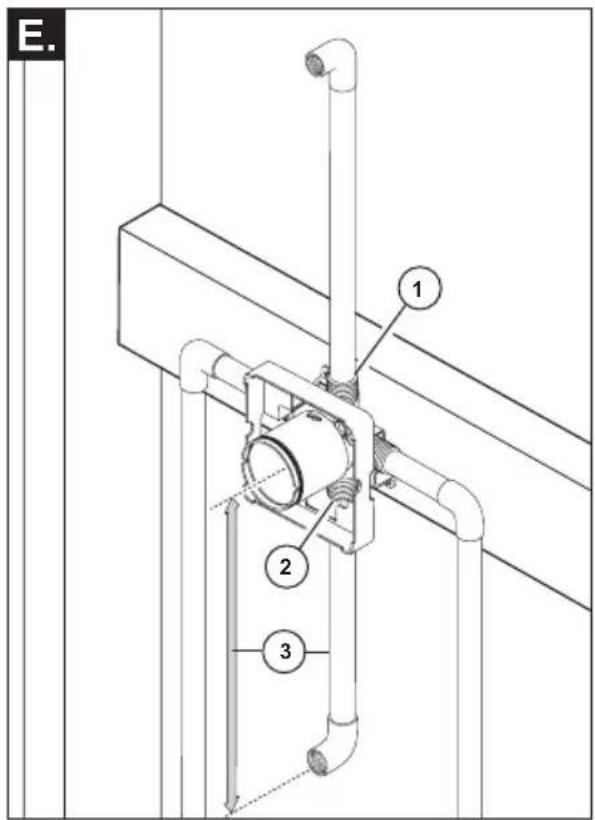

INSTALLATION DE LA POMME DE DOUCHE : Raccordez la sortie supérieure (1) au tuyau d’alimentation de la pomme de douche (2) à l’aide des raccords appropriés. Pour éviter d’abîmer le ni du tuyau de la pomme de douche, introduisez le côté « mur » de celui-ci dans la collerette (3) avant de le visser dans le raccord du tuyau vertical. Appliquez du ruban de plomberie sur les lets. Vissez la pomme de douche (4) sur le tuyau. Appliquez du ruban de plomberie sur les lets. Prenez garde de serrer la pomme de douche excessivement. B-1: Pour combiner les deux douches, introduisez la patte supérieure (1) de la douche à main dans la rainure (2) de la pomme de douche. Poussez la douche à main dans la pomme de douche jusqu’à ce que les deux éléments se bloquent ensemble et deviennent solidaires. B-2: Pour combiner les deux douches, poussez la douche à main dans la pomme de douche, tirez ensuite sur la douche à main pour la verrouiller avec la pomme de douche. Si la pomme de douche bouge pendant que vous retirez la douche à main, serrez le raccord entre la pomme de douche et le bras de douche à la main. Pour changer le mode de pulvérisation, tournez la manette (3) vers la gauche ou la droite selon le réglage désiré. Utilisez le bouton (4) pour sélectionner les modes douche seulement, douche et douche à main ou douche à main seulement.

INSTALLATION DU BEC DE BAIGNOIRE : Consultez les instructions d’installation fournies avec le bec. Ne raccordez pas à une soupape murale à un bec conçu pour être monté sur une plage. Ne raccordez pas une douche à main à la sortie d’un robinet de baignoire-douche prévue pour un bec de baignoire. N’utilisez pas de tube PEX pour raccorder le bec.107528 Rev. I Réglage de la butée anti-échaudage IMPORTANT: La butée antiéchaudage sert à limiter la quantité d’eau chaude disponible de sorte que l’utilisateur ne risque pas d’être ébouillanté si la manette est amenée à l’extrémité de la plage du côté « Eau chaude » par inadvertance alors que quelqu’un se trouve sous la douche ou dans la baignoire. La première position est celle qui laisse passer le MOINS d’eau chaude à mélanger avec l’eau froide. À la première position, l’eau est aussi froide que possible alors que la manette se trouve à l’extrémité de la plage du côté « Eau chaude ». En tournant la butée antiéchaudage, vous ajoutez progressivement de plus en plus d’eau chaude au mélange. La dernière position à gauche est celle qui laisse passer le plus d’eau chaude et le risque d’ébouillantage est plus élevé si quelqu’un amène la manette à l’extrémité de la plage du côté « Eau chaude » par inadvertance alors que quelqu’un d’autre se trouve sous la douche ou dans la baignoire. MISE EN GARDE : Dans certains cas, l’ébouillantage est possible si la butée antiéchaudage se trouve à la position la plus chaude (à l’extrémité de la plage dans le sens antihoraire). Il faut régler la butée antiéchaudage de manière que l’eau s’écoulant du robinet ne puisse causer de brûlures à l’usager alors que la manette est à la position « Eau chaude ».

• Selon la plupart des normes en vigueur dans l’industrie, la température de l’eau à la sortie du robinet ne doit pas dépasser 120 °F (certains codes de plomberie peuvent prescrire une température inférieure à cette valeur).

• La butée antiéchaudage peut devoir être réglée à chaque saison si la température de l’eau d’alimentation change. Par exemple, la température de l’eau froide est plus basse en hiver qu’en été, ce qui peut entraîner une variation de la température à la sortie du robinet. La température idéale pour la douche ou le bain se situe généralement entre 90 °F - 110 °F.

• Faites couler l’eau de sorte qu’elle soit aussi froide que possible et aussi chaude que possible. Placez ensuite la manette sur la tige (reportez-vous à la page 8, étape 4C) et tournez la manette dans le sens antihoraire jusqu’à l’extrémité de la plage.

• Placez un thermomètre dans un gobelet en plastique et mettez celui-ci sous le jet d’eau. Si la température de l’eau est supérieure à 120°F, tournez la butée antiéchaudage dans le sens horaire pour abaisser la température de l’eau à la sortie du robinet sous 120°F ou à une valeur conforme aux exigences du code de plomberie de votre région.

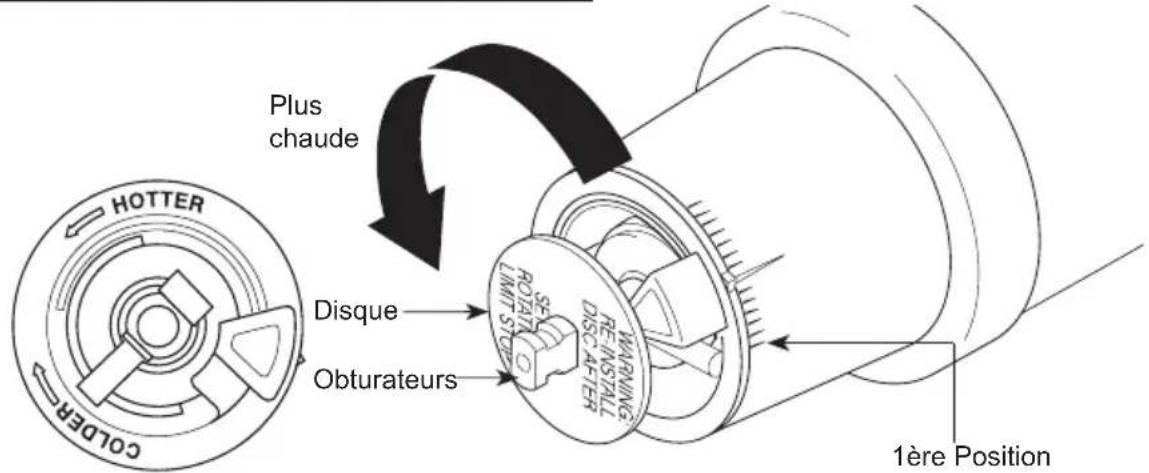

• Pour régler la température de l’eau qui s’écoule de la soupape, amenez le disque dans une position où il est possible d’enlever la butée de température et engagez les dents dans les encoches qui correspondent à la température désirée. La température diminue dans le sens horaire et augmente dans le sens antihoraire. La variation de température est de 4 à 16 °F par cran, selon la température de l’eau d’alimentation. Refaites le réglage au besoin. Remettez le disque jusqu’à ce qu’entièrement assis. MISE EN GARDE : Il y a risque d’ébouillantage si on omet de réinstaller le disque après avoir réglé la butée de o caliente.

Plus chaude Disque Obturateurs 1ère Position

-Pour RLS avec disque amovible107528 Rev. I IMPORTANT: La butée antiéchaudage sert à limiter la quantité d’eau chaude disponible de sorte Une blessure par échaudage est moins susceptible de se produire. si la manette est amenée à l’extrémité de la plage du côté « Eau chaude » par inadvertance alors que quelqu’un se trouve sous la douche ou dans la baignoire. La première position est celle qui laisse passer le MOINS d’eau chaude à mélanger avec l’eau froide. À la première position, l’eau est aussi froide que possible alors que la manette se trouve à l’extrémité de la plage du côté « Eau chaude ». En tournant la butée antiéchaudage, vous ajoutez progressivement de plus en plus d’eau chaude au mélange. La dernière position à gauche est celle qui laisse passer le plus d’eau chaude et le risque d’ébouillantage est plus élevé si quelqu’un amène la manette à l’extrémité de la plage du côté « Eau chaude » par inadvertance alors que quelqu’un d’autre se trouve sous la douche ou dans la baignoire. MISE EN GARDE : Dans certains cas, l’ébouillantage est possible si la butée antiéchaudage se trouve à la position la plus chaude (à l’extrémité de la plage dans le sens antihoraire). Il faut régler la butée antiéchaudage de manière que l’eau s’écoulant du robinet ne puisse causer de brûlures à l’usager alors que la manette est à la position « Eau chaude ».

• Selon la plupart des normes en vigueur dans l’industrie, la température de l’eau à la sortie du robinet ne doit pas dépasser 120 °F (certains codes de plomberie peuvent prescrire une température inférieure à cette valeur).

• La butée antiéchaudage peut devoir être réglée à chaque saison si la température de l’eau d’alimentation change. Par exemple, la température de l’eau froide est plus basse en hiver qu’en été, ce qui peut entraîner une variation de la température à la sortie du robinet. La température idéale pour la douche ou le bain se situe généralement entre 90 °F - 110 °F.

• Faites couler l’eau de sorte qu’elle soit aussi froide que possible et aussi chaude que possible. Placez ensuite la manette sur la tige (reportez-vous à la page 8, étape 4C) et tournez la manette dans le sens antihoraire jusqu’à l’extrémité de la plage.

• Placez un thermomètre dans un gobelet en plastique et mettez celui-ci sous le jet d’eau. Si la température de l’eau est supérieure à 120°F, tournez la butée antiéchaudage dans le sens horaire pour abaisser la température de l’eau à la sortie du robinet sous 120°F ou à une valeur conforme aux exigences du code de plomberie de votre région.

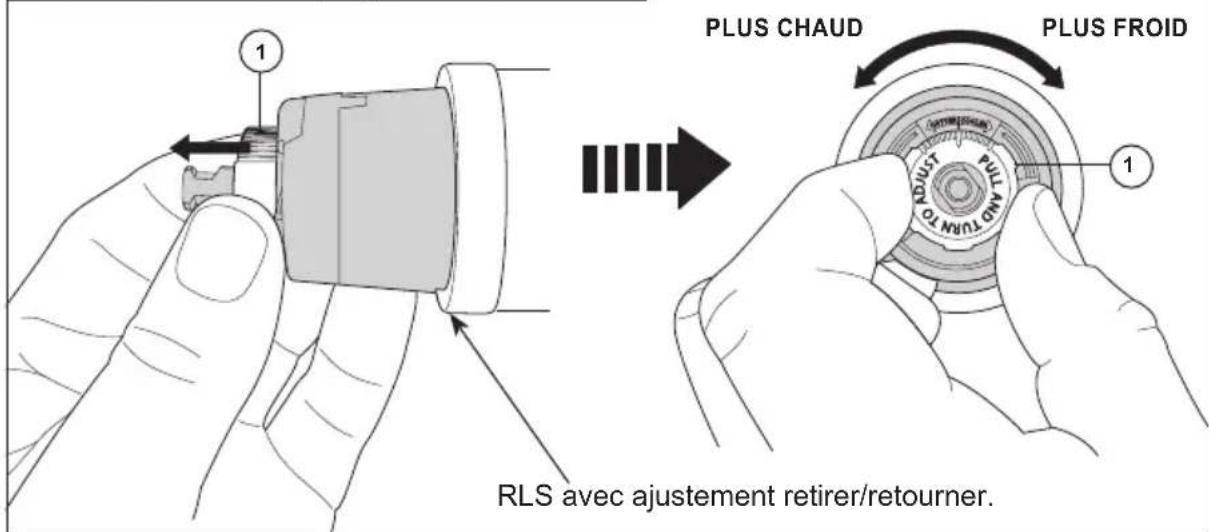

• Pour régler la température de l’eau qui s’écoule de la soupape, Tirez vers extérieur l’arrêt de limite de rotation et tournez. La température diminue dans le sens horaire et augmente dans le sens antihoraire. La variation de température est de 4 à 16 °F par cran, selon la température de l’eau d’alimentation. Refaites le réglage au besoin. Lorsque vous avez ni, assurez-vous que l’arrêt de limite de rotation soit complètement rétracté dans sa position de logement.

AVERTISSEMENT: Ne détachez pas l’arrêt

-Pour RLS avec réglage Tirer / tourner RLS avec ajustement retirer/retourner. PLUS CHAUD PLUS FROID107528 Rev. I

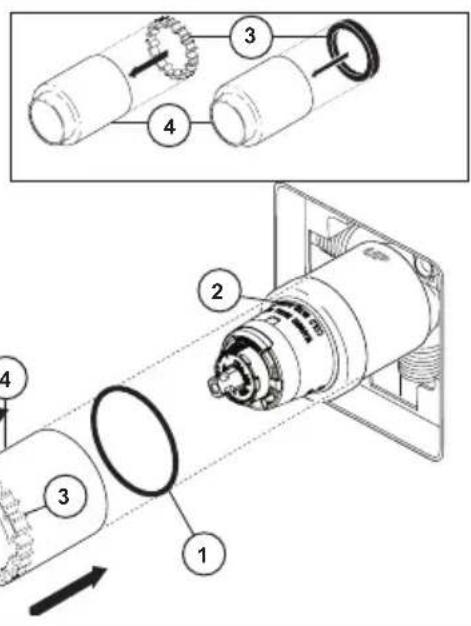

Installation des pièces de nition

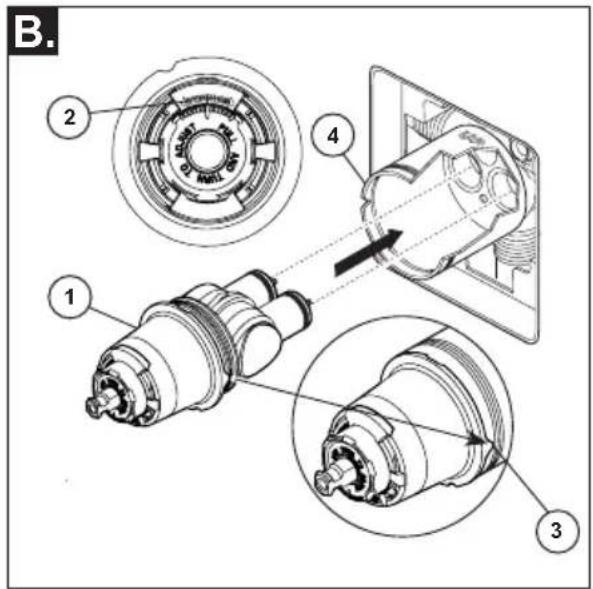

Faites glisser le joint torique (1) sur la cartouche et l’écrou à portée sphérique (2). Le joint sert de pièce d’espacement et il stabilise le manchon; il doit se trouver derrière l’écrou à portée sphérique. Si le modèle que vous installez nécessite une pièce d’espacement (3), introduisezla dans le manchon (4) et poussez-la vers l’avant. Faites glisser le manchon sur la cartouche, le corps et le joint torique.

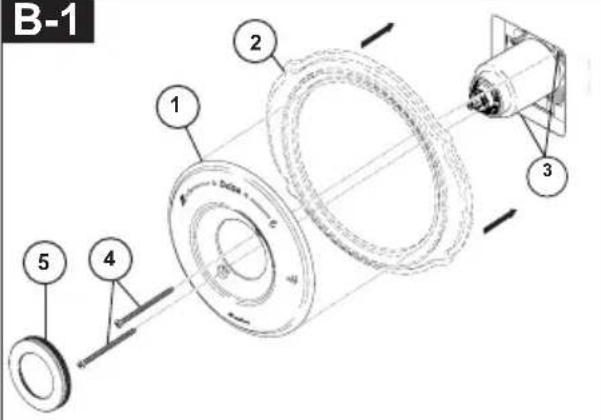

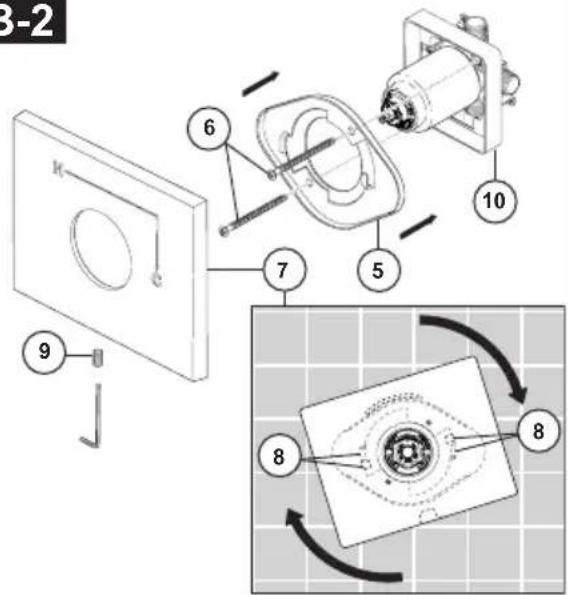

B-1 B-2 Remarque: Veuillez ajuster pour un mur jusqu'à l'épaisseur de 1". Pour une installation sur un mur épais, veuillez visiter le site Web delta faucet, et consulter «Voir les spécications techniques» des modèles achetés, et commander le kit d'installation RP approprié pour obtenir un mur supplémentaire de l’épaisseur de 1 3/4". B-1: Veuillez xer la rosace (1) et la plaque arrière (2) (si le modèle a une) sur le support (3) à l'aide des 2 vis (4) fourni. Ne serrez pas excessivement les vis de la rosace. Appuyez le couvercle (5) sur l'écusson (1) lorsque votre produit comprend le couvercle. B-2: Retirer la protection en plâtre (10). Veuillez installer le support (5) sur le corps de la cartouche à l'aide des 2 vis (6) fournies. Veuillez installer l'écusson (7) en le plaçant sur le support comme indiqué et en le tournant pour verrouiller les languettes (8). Veuillez xer l'écusson au support à l'aide de la vis de réglage (9).

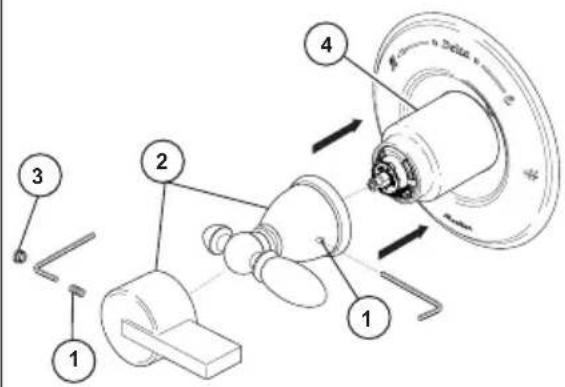

Veuillez xer la vis de réglage (1) à l'aide d'une clé Allen, installer la poignée (2) sur la tige et serrer la vis de réglage. Veuillez insérer le bouton de prise (3) (si votre modèle en possède un) dans le trou de vis de réglage. Réglez le manchon (4) pour réduire l’écart entre le manchon et la manette autant que possible.

10107528 Rev. I Instructions de nettoyage Il faut le nettoyer avec soin. Même si son ni est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le frotter doucement avec un chi󰀨on humide et le sécher à l'aide d'un chi󰀨on doux. de Baignoires et de Carreaux Lysol

sur les manettes et les poignées sphériques transparentes. Ces produits peuvent faire ssurer les poignées et les manettes ou les abîmer gravement. Si ces poigneés ou ces manettes sont aspergées accidentellement par l’un ou l’autre des produits mentionnés, les essuyer immédiatement à l’aide d’un chi󰀨on de coton doux. Maintenance Le robinet fuit par le bec ou la pomme de douche. COUPER L’EAU. Remplacer les sièges et les ressorts (kit de réparation RP4993. Vérier l’état des joints toriques inférieurs et remplacer ceux-ci au besoin (RP14414). Voir les conseils 1, 2, et 3. Si la fuite persiste, COUPER L’EAU. Remplacer la cartouche RP46074. Voir les conseils 1, 2, 3, 4 et 5. La tempétature de l’eau n’est pas constante. Remplacer le boîtier par un boîtier RP46074 ou suivre les instructions des conseils 1, 2, 3, 4 et 5. Conseils:

1. Avant d’enlever la cartouche de la soupape aux

ns d’entretien, prenez note de la position de la butée de température maximale sur le chapeau. La cartouche doit toujours être reposée dans la même position. NE PAS PRENDRE DE RISQUES INUTILEMENT. Une fois l’installation terminée, ouvrir le robinet pour s’assurer que L’EAU FROIDE S’ÉCOULE EN PREMIER.

2. Pour déposer la cartouche du corps, couper l’

eau, puis retirer la poignée et le chapeau leté. Ne pas utiliser un tournevis comme levier pour extraire la cartouche. Placer la poignée sur la tige et la tourner dans le sens antihoraire d’environ 1/4 de tour après contact des butées. Soulever la cartouche pour la retirer du corps.

3. Pour déposer les sièges et les ressorts

Enlever la cartouche. Séparer la soupape du boîtier en la tournant de 90 degrés dans le sens antihoraire. Écarter ensuite la soupape du boîtier.

4. Si l’eau d’alimentation du robinet à équilibrage

de pression renferme du calcaire, du fer, du sable ou d’autres corps étrangers, celui-ci doit faire l’objet d’inspections périodiques. La fréquence des inspections dépend de la quantité de corps étrangers dans l’eau. Pour inspecter la cartouche, la déposer et suivre et les instructions de la note 1 ci-dessus. Ouvrir la soupape en position de plein mélange et secouer la cartouche vigoureusement. Si des cliquetis se font entendre, le composant est en bon état et peut être reposé conformément aux instructions de la note 1 ci-dessus. Si on n’entend pas de cliquetis, remplacer le boîtier.

5. Remettez le disque jusqu’à ce qu’entièrement

assis. Voir la page 9 pour plus de détails.

AVERTISSEMENT: N’employez pas le

nettoyant pour salle de bain Scrubbing Bubbles

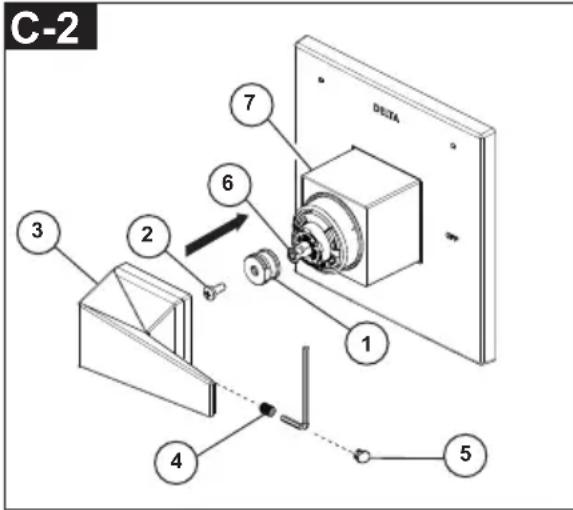

ni le Nettoyant de Lavabos, Veuillez installer l'adaptateur (1) sur la tige de la cartouche (6) avec la vis (2). Veuillez visser légèrement la vis de réglage (4) dans la poignée (3), mettre la poignée (3) sur l'adaptateur (1), maintenir et régler la poignée (3) en position OFF pour vous assurer qu'elle est bien alignée avec le manchon (7). Veuillez serrer ensuite la vis de réglage (4). Veuillez appliquer une pression, insérer le bouton (5) jusqu'à ce qu'il soit correctement installé. Réglez le manchon (7) pour réduire l’écart entre le manchon et la manette autant que possible. C-2

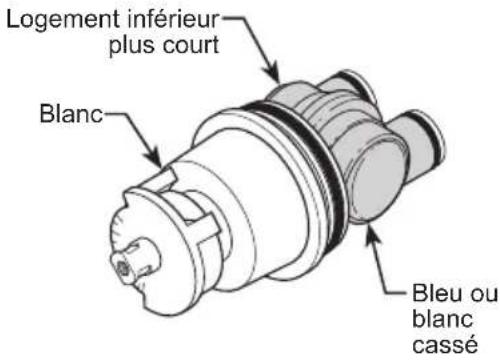

7107528 Rev. I Fiche de référence sommaire de la cartouche Monitor

Series 1300/1400 Cartouche expédiée avant mars 2006. Cartouche expédiée en juillet 2006 et par la suite (avant la transition à MultiChoice

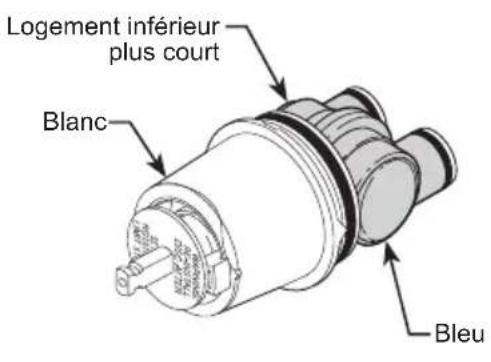

Logement inférieur plus court Bleu ou blanc cassé Blanc Logement inférieur plus court Blanc Bleu Commandez le kit RP19804 pour remplacer la cartouche. Commandez le kit RP19804 pour remplacer la cartouche. MultiChoice

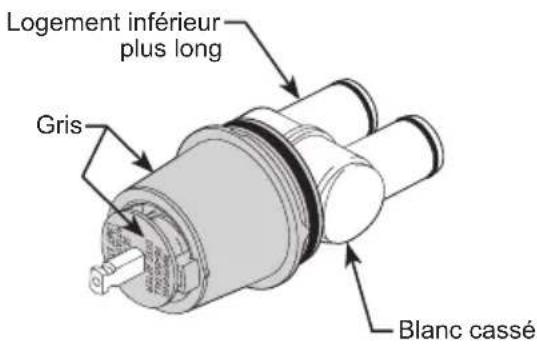

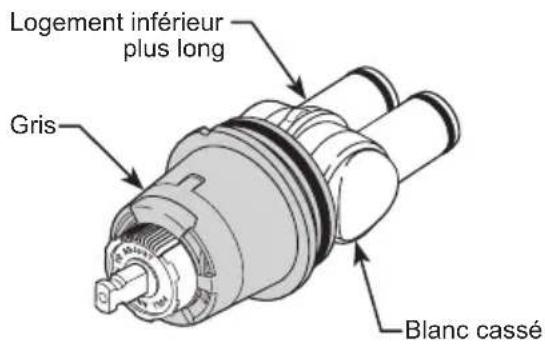

13/14 Cartouche expédiée entre mars 2006 et août 2014. Cartouche expédiée en août 2014 et par la suite. Logement inférieur plus long Gris Blanc cassé Logement inférieur plus long Gris Blanc cassé Commandez le kit RP46074 pour remplacer la cartouche. Commandez le kit RP46074 pour remplacer la cartouche. NOTE : Un changement a été apporté aux soupapes MultiChoice

de la série 13/14 en cours de production. Elles sont munies d’une nouvelle butée de température maximale. MultiChoice

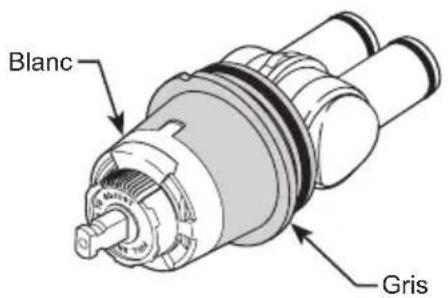

13/14 (Céramique) Expédition de la cartouche selon les modèles sélectionnés (-CER). Gris Blanc Commandez le kit RP74236 pour remplacer la cartouche. 13107528 Rev. I Notes/Notas/Notes 14107528 Rev. I Notes/Notas/Notes 15107528 Rev. I
