Caractéristique	Détails
Type d'appareil	Four à micro-ondes
Capacité	27 litres
Puissance micro-ondes	900 Watts
Fonctions de cuisson	Micro-ondes, grill, convection
Dimensions (L x H x P)	51 x 30 x 43 cm
Panneau de contrôle	Électronique avec affichage LED
Programmes automatiques	Oui, plusieurs programmes préenregistrés
Fonction de décongélation	Oui, par poids et temps
Accessoires inclus	Grille, plateau tournant
Consommation énergétique	Classe énergétique A
Sécurité	Système de verrouillage enfant
Entretien	Nettoyage intérieur facile, surface lisse
Garantie	2 ans

FOIRE AUX QUESTIONS - RK94S27F SHARP

Comment démarrer le four à micro-ondes SHARP RK94S27F ?

Pour démarrer le four à micro-ondes, branchez-le à une prise électrique, ouvrez la porte, placez votre aliment à l'intérieur, fermez la porte, sélectionnez le temps et la puissance, puis appuyez sur le bouton 'Démarrer'.

Que faire si le four à micro-ondes ne chauffe pas ?

Vérifiez que la porte est correctement fermée, assurez-vous que l'appareil est branché et fonctionnel, et vérifiez les réglages de puissance. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le four à micro-ondes SHARP RK94S27F ?

Utilisez un chiffon humide et un détergent doux pour nettoyer l'intérieur et l'extérieur. Évitez les produits abrasifs qui pourraient rayer la surface.

Le four à micro-ondes fait un bruit étrange, que faire ?

Un bruit léger est normal, mais si le bruit est fort ou inhabituel, vérifiez que rien ne bloque le plateau tournant et que l'appareil est sur une surface stable. Si le problème persiste, contactez le service technique.

Comment régler la puissance du micro-ondes ?

Pour régler la puissance, appuyez sur le bouton de puissance, sélectionnez le niveau souhaité (par exemple, 100 %, 80 %, etc.) et confirmez votre choix avant de démarrer la cuisson.

L'écran du four à micro-ondes ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Si l'écran reste éteint, il peut y avoir un problème électrique ou de panneau de contrôle. Contactez le service après-vente.

Puis-je utiliser des plats en métal dans le four à micro-ondes ?

Non, n'utilisez pas de plats en métal, car ils peuvent provoquer des étincelles et endommager l'appareil. Utilisez des récipients en verre, en céramique ou spécifiquement conçus pour le micro-ondes.

Comment utiliser la fonction de décongélation ?

Sélectionnez la fonction de décongélation, entrez le poids de l'aliment et appuyez sur 'Démarrer'. Le four ajustera automatiquement le temps et la puissance pour une décongélation optimale.

Quels types d'aliments peuvent être cuits dans le micro-ondes ?

La plupart des aliments peuvent être cuits dans le micro-ondes, notamment les légumes, les viandes, les plats préparés et les boissons. Consultez le manuel pour des recommandations spécifiques.

Comment réinitialiser le four à micro-ondes ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes électroniques.

MODE D'EMPLOI RK94S27F SHARP

Pour l'ensemble d'encastrement du Sharp Carousel® Modèles RK94S27F ou RK94S30F

S = INOXYDABLE

CET ENSEMBLE EST APPROUVÉ POUR PERMETTRE À CERTAINS FOURS À MICRO-ONDES D'ÊTRE INSTALLÉS AU-DESSUS D'UN FOUR ENCASTRÉ ÉLECTRIQUE. REPORTEZ-VOUS AU MANUEL D'UTILISATION POUR CONNAÎTRE LES APPLICATIONS D'ENCASTRATION APPROUVÉES.

IMPORTANT:

Cet ensemble d'encastrement est conçu pour et approuvé uniquement pour les fours micro-ondes Sharp spécifiant l'ensemble d'encastrement RK94S27F ou RK94S30F. Reportez-vous au Manuel d'utilisation pour connaître les modèles approuvés.

NOTES IMPORTANTES POUR L'INSTALLATEUR

• VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT DE COMMENCER L'INSTALLATION.
• Observez tous les codes et ordonnances applicables ainsi que les instructions de sécurité.
• Assurez-vous de laisser ces instructions au client.
• Assurez-vous de DÉBRANCHER LA FICHE du four à micro-ondes de la prise électrique avant l'installation de l'ensemble d'encastrement. Retirez le plateau rotatif de la cavité du four.
• Une précaution particulière devrait être prise lors de la manipulation et de l'installation de cet ensemble afin d'éviter toute blessure, puisque celui-ci contient des pièces de métal.

ARTICLE	NOMS DES PIÈCES QTÉ
A CONDUIT (A)-1 : PDUC-0259WRW0	1
B CONDUIT (A)-2 : PDUC-B127MRP0	1
C	CONDUIT (A)-3 : PDUC-A734WRW0	1
D	CONDUIT (B) : PDUC-0260WRW0	1
E CONDUIT (C) : PDUC-A274WRW0	1
F	ASSEMBLAGE DU CONDUIT INFÉRIEUR : FDUC-B099MRK1A	1
G	VIS À TÔLE À TÊTE CYLINDRIQUE M3,9-16MM, ZINC : XOPS740P16000	8

ARTICLE	NOMS DES PIÈCES QTÉ
H	VIS À BOIS : XTSS740P20000	2
I	VIS D'ARMOIRE : XOTS740P12000	10
J	CADRE AVANTRK94S27F : FDECAB229MRK0RK94S30F : FDECAB227MRK0	1
K	CADRE ARRIÈRERK94S27F : FDECAB255MRK0RK94S30F : FDECAB226MRK0	1
L	DÉFLECTEUR D'AIRRK94S27F : PREF-B038MRP0RK94S30F : PREF-B039MRP0	2

Vérifiez la liste de pièces lors du déballage.

REMARQUE : Le (J) CADRE AVANT et le (K) CADRE ARRIÈRE sont expédiés en étant attachés ensemble. Détachez-les avant l'installation.

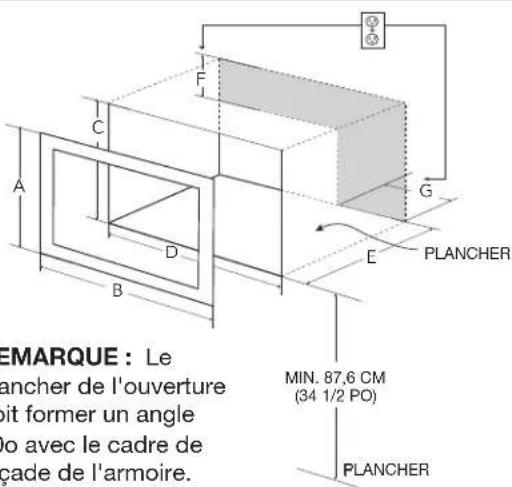

Faire une ouverture dans le mur ou l'armoire comme illustré à la Figure 1. La profondeur doit être d'une longueur minimum de 511,2 mm (20 1/8 po). Si la profondeur (E) dépasse 533,4 mm (21 po), l'emplacement de la prise peut être situé n'importe où sur le mur arrière. Le plancher de l'ouverture doit être construit dans un contreplaqué assez fort pour supporter le poids du four et sa propre charge (environ 45 kg/100 lbs) et doit être situé à un niveau convenable pour l'utilisation du four.

REMARQUE : Bien que le bon fonctionnement du four n'exige pas que l'ouverture soit close (avec cloisons latérales, arrière et plafond), le code local pourrait l'exiger; il est donc suggéré de vérifier ce point.

L'ouverture du mur ou de l'armoire doit respecter les dimensions suivantes et être centrée horizontalement dans l'armoire.

	RK94S27F RK94S30F
A	508 mm (20 po)	508 mm (20 po)
B	682,6 mm (26 7/8 po)	758,8 mm (29 7/8 po)
C	470 mm (18 1/2 po)	470 mm (181/2 po)
D	641,3 mm (251/4 po)	641,3 mm (25 1/4 po)
E	Min. 511,2 mm (20 1/8 po)	Min. 511,2 mm (20 1/8 po)
F	127 mm (5 po)	127 mm (5 po)
G	254 mm (10 po)	254 mm (10 po)

La prise NE doit PAS se trouver dans l'aire ombrée comme illustré à la schéma 1.

REMARQUE

- Si la profondeur (E) dépasse 533,4 mm (21 po), l'emplacement de la prise peut être situé n'importe où sur le mur arrière.

EMARQUE : Le pancher de l'ouverture pit former un angle o avec le cadre de çade de l'armoire. MIN. 87,6 CM (34 1/2 PO) PLANCHER

SCHÉMA 1

ÉTAPE 2 - ENSEMBLE DU CONDUIT D'ÉVACUATION

A. Insérer le bord du CONDUIT (B) dans le joint à lèvre du CONDUIT (C). Les fixer ensemble à l'aide d'une VIS (I) fournis dans le kit. Voir schéma 2.

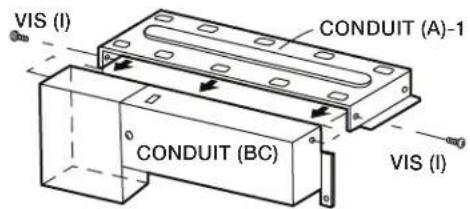

B. Placer le CONDUIT (A)-1 au dessus du four en insérant le bord de l'ensemble du CONDUIT (BC) dans la lèvre du CONDUIT (A)-1. Serrer deux VIS (I) pour fixer le CONDUIT (A)-1 à l'ensemble du CONDUIT (BC). Voir schéma 3.

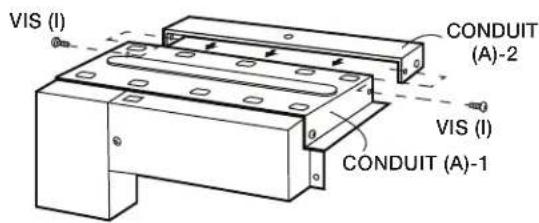

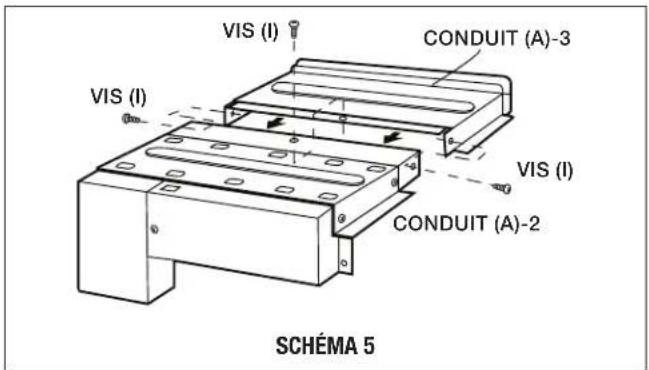

C. Placer le CONDUIT (A)-2 au dessus du four et l'insérer dans le joint à lèvre du CONDUIT (A)-1. Fixer le CONDUIT (A)-2 au CONDUIT (A)-1 à l'aide de deux VIS (I) fournies. Voir schéma 4.

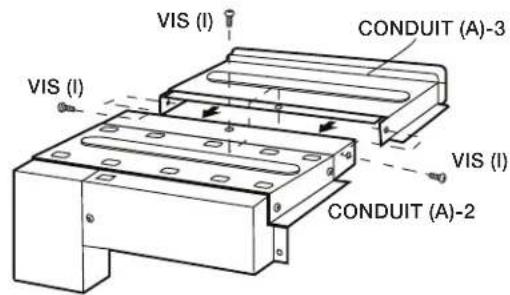

D. Placer le CONDUIT (A)-3 au dessus du four et l'insérer dans le CONDUIT (A)-2. Fixer le CONDUIT (A)-3 à l'aide de trois VIS (I) fournies. Voir schéma 5.

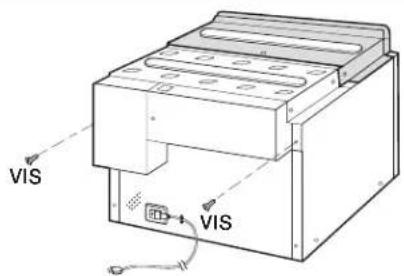

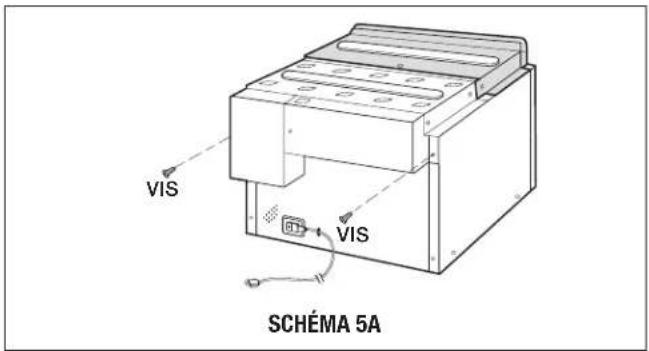

E. Retirer la VIS des coins supérieurs droit et gauche à l'arrière du four. Placer l'ensemble conduit au-dessus de l'appareil comme illustré et fixer l'ensemble conduit sur le four à l'aide des deux vis qui viennent d'être retirées. Voir schéma 5A.

VIS VIS SCHÉMA 5A

ÉTAPE 3 - INSTALLATION DE LA SURFACE

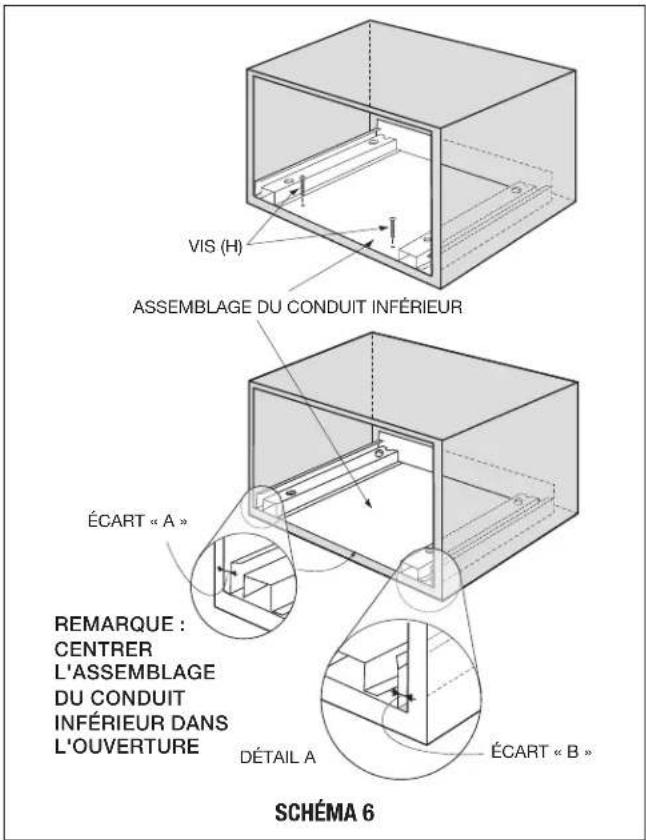

A. ASSEMBLAGE DU CONDUIT INFÉRIEUR Placer le conduit inférieur au centre de l'ouverture de sorte que l'écart « A » soit égal à l'écart « B ». Lorsque l'assemblage du conduit inférieur est placé correctement, le rebord avant du conduit sera aligné avec le devant de l'armoire. Fixer à l'aide des 2 VIS (H). Voir schéma 6.

VIS (H) ASSEMBLAGE DU CONDUIT INFÉRIEUR ÉCART « A » REMARQUE : CENTRER L'ASSEMBLAGE DU CONDUIT INFÉRIEUR DANS L'OUVERTURE DÉTAIL A ÉCART « B » SCHÉMA 6

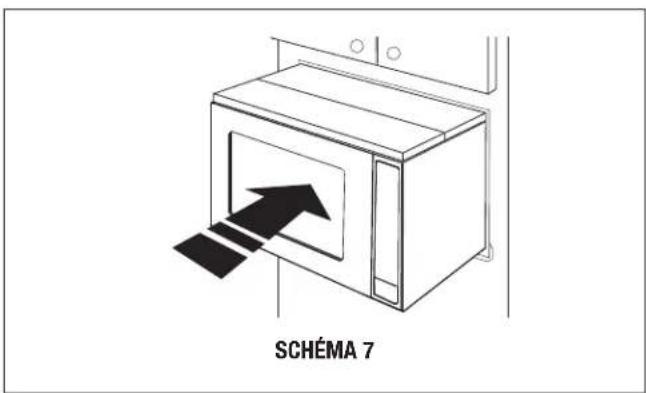

B. INSTALLATION DANS L'ARMOIRE : Placer le four près de l'ouverture du mur ou de l'armoire. Brancher le cordon d'alimentation dans la prise électrique. Guider avec précaution le four assemblé dans l'ouverture préparée. Faire glisser le four sur l'assemblage du conduit inférieur. Voir schéma 7.

SCHÉMA 7

INSTRUCTIONS D'INSTALLATION STANDARD

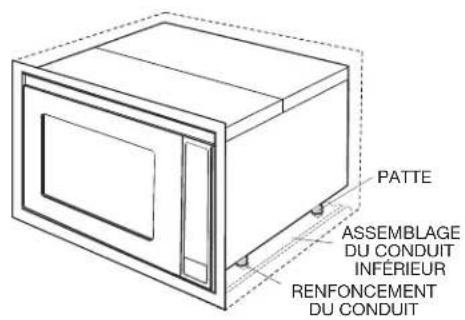

C. INSTALLATION DANS L'ARMOIRE : Éviter de pincer le cordon entre le four et le mur. Ajuster la position du four de façon à ce que ses pattes entrent dans les trous de l'assemblage de conduit inférieur. Voir schéma 8.

PATTE ASSEMBLAGE DU CONDUIT INFÉRIEUR RENFONCEMENT DU CONDUIT

SCHÉMA 8

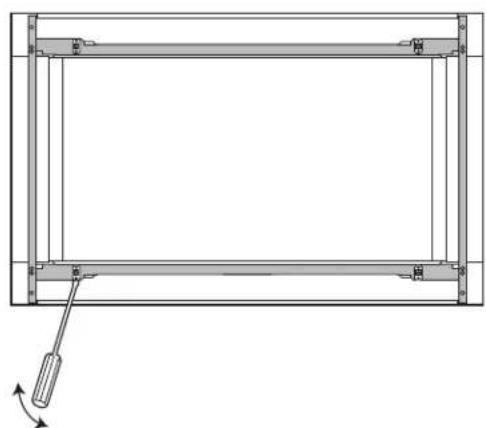

D. DÉMONTAGE : le CADRE AVANT et le CADRE ARRIÈRE sont pré-assemblés avec des pions à rotule engagés dans les récepteurs. Séparez le FRONT FRAME de BACK FRAME. Placez l'ensemble face vers le bas sur une surface protégée. À l'emplacement du goujon à bille, insérez un tournevis à tête plate entre le FRONT FRAME et le BACK FRAME et tirez doucement pour dégager le goujon à bille du récepteur. Répétez pour chaque coin. Voir Sketch 9.

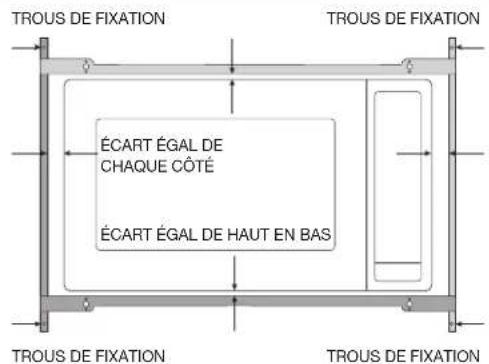

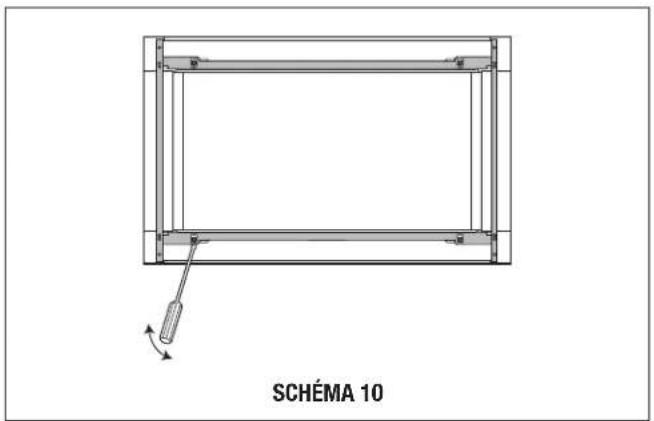

E. INSTALLATION DU CADRE ARRIÈRE : Placer le cadre arrière à distances égales de haut en bas et de chaque côté. Tracer l'emplacement de quatre (4) trous au centre à l'aide d'un poinçon et prépercer à l'aide d'une mèche de 1,45 mm (1/16 po). Fixer le cadre à l'aide de quatre (4) VIS (G). Voir schéma 10.

TROUS DE FIXATION ÉCART ÉGAL DE CHAQUE CÔTÉ ÉCART ÉGAL DE HAUT EN BAS TROUS DE FIXATION TROUS DE FIXATION

SCHÉMA 10

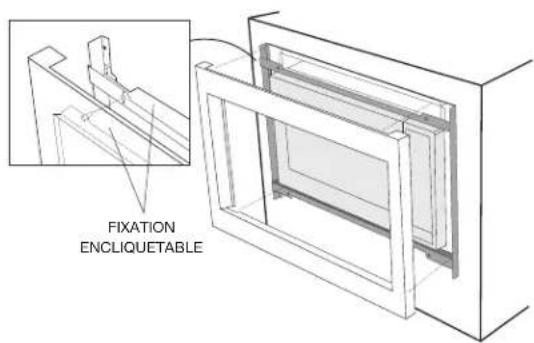

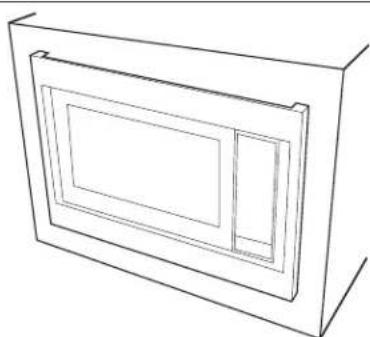

F. INSTALLATION DU CADRE DE FAÇADE : Poser le CADRE DE FAÇADE sur le CADRE ARRIÈRE et aligner les pivots à rotule avec les agrafes. Fixer le CADRE DE FAÇADE en le poussant fermement contre le CADRE ARRIÈRE et en engageant les quatre (4) fixations encliquetables. Voir schémas 11-12.

FIXATION ENCLIQUETABLE

SCHÉMA 11

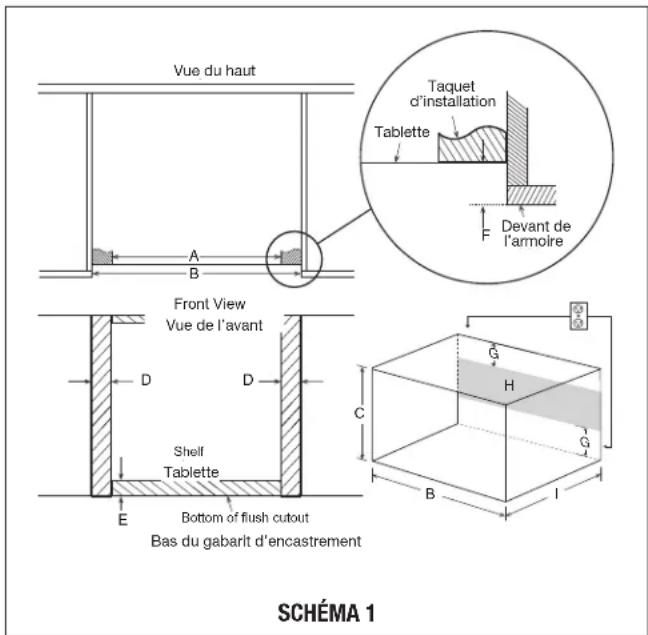

L'ouverture dans le mur ou l'armoire doit avoir les dimensions suivantes :

OUVERTURE	RK94S27F RK94S30F
A	638,2 mm(25 ^1/8 po)	638,2 mm(25 ^1/8 po)
Largeur (B) 689 mm (27 ^1/8 po)		765,2 mm (30 ^1/8 po)
Hauteur (C)	569,9 mm(22 ^7/16 po)	569,9 mm(22 ^7/16 po)
D 25,4 mm (1 po) 63,5 mm (2		^1/2 po)
E 54 mm (2 ^1/8 po) 54		mm (2 ^1/8 po)
F 38,8 mm (1 ^1/2 po) 38,8 mm (1 ^1/2 po)
G 127 mm (5 po) 127 mm (5 po)
Profondeur Minimum (I)	508 mm (20 po) 508	mm (20 po)

La prise ne doit PAS être dans la zone ombragée H comme indiqué à la schéma 1.

Vue du haut Taquet d'installation Tablette F Devant de l'armoire Front View Vue de l'avant D D Shelf Tablette E Bottom of flush cutout Bas du gabarit d'encastrement SCHÉMA 1

REMARQUE :

La dimension C ci-dessous laissera des espaces de 31,8 mm (1 1/4 po) au-dessus et sous la garniture pour permettre la circulation d'air entrante et sortante nécessaire pour empêcher la surchauffe de l'appareil. Ne réduisez pas cet espace, car ceci annulerait la garantie pour tout problème associé à un manque de circulation d'air.

REMARQUE :

- Laissez un dégagement minimum de 76 mm (3 po) entre le gabarit du four à micro-ondes et le gabarit de l'appareil sous le four micro-ondes. Consultez la schéma 2.

Gabarit du micro-ondes Gabarit du four encastré Minghum de 76 mm (3 po)

SCHÉMA 2

- Le fond de l'ouverture doit être fabriqué à l'aide d'un contreplaqué assez résistant pour soutenir le poids du four et la charge appliquée sur celui-ci (environ 45 kg/100 lb). Le fond doit être au niveau et à 90 degrés par rapport à la devanture de l'armoire pour permettre l'installation et le fonctionnement approprié du four. Assurez-vous de consulter les codes locaux du bâtiment, car ces derniers peuvent exiger que l'ouverture comprenne des partitions latérales, une partition supérieure et une partition arrière. Le fonctionnement adéquat du four n'exige pas l'encastrement.

ÉTAPE 2 - ENSEMBLE DU CONDUIT D'ÉVACUATION

A. Insérer le bord du CONDUIT (B) dans le joint à lèvre du CONDUIT (C). Les fixer ensemble à l'aide d'une VIS (I) fournis dans le kit. Voir schéma 3.

B. Placer le CONDUIT (A)-1 au dessus du four en insérant le bord de l'ensemble du CONDUIT (BC) dans la lèvre du CONDUIT (A)-1. Serrer deux VIS (I) pour fixer le CONDUIT (A)-1 à l'ensemble du CONDUIT (BC). Voir schéma 4.

C. Placer le CONDUIT (A)-2 au dessus du four et l'insérer dans le joint à lèvre du CONDUIT (A)-1. Fixer le CONDUIT (A)-2 au CONDUIT (A)-1 à l'aide de deux VIS (I) fournies. Voir schéma 5.

D. Placer le CONDUIT (A)-3 au dessus du four et l'insérer dans le CONDUIT (A)-2. Fixer le CONDUIT (A)-3 à l'aide de trois VIS (I) fournies. Voir schéma 6.

E. Retirer la VIS des coins supérieurs droit et gauche à l'arrière du four. Placer l'ensemble conduit au-dessus de l'appareil comme illustré et fixer l'ensemble conduit sur le four à l'aide des deux vis qui viennent d'être retirées. Voir schéma 6A.

VIS VIS

SCHÉMA 6A

ÉTAPE 3 - INSTALLATION DE L'ASSEMBLAGE DU CONDUIT D'ÉCHAPPEMENT

A. Positionnez l'assemblage du conduit d'échappement au centre de l'ouverture. Alignez le rebord avant du conduit avec le devant de l'armoire. Alignez le rebord avant du côté droit du conduit avec le devant de la tablette. Consultez la schéma 7.
B. Fixez l'assemblage du conduit d'échappement à l'aide de 2 VIS (H). Consultez la schéma 7.

Vis H H SvRH Le côté droit de l'assemblage du conduit d'échappement s'aligne avec le rebord avant de la tablette.

SCHÉMA 7

INSTRUCTIONS D'INSTALLATION POUR L'ENCASTREMENT

ÉTAPE 4 - INSTALLATION DU CADRE

A. Placez le four adjacent au mur ou à l'ouverture de l'armoire. Branchez le cordon d'alimentation dans la prise de courant électrique.
B. Glissez soigneusement le four assemblé dans l'ouverture préparée. Glissez le four sur l'assemblage du conduit d'échappement. Consultez la Figure 8. Évitez de pincer le cordon entre le four et le mur. Ajustez la position du four afin que la patte du four entre dans les cavités de l'assemblage du conduit d'échappement et que la porte s'ouvre adéquatement. Consultez la schéma 9.

C. DÉSASSEMBLAGE : Le CADRE AVANT et le CADRE ARRIÈRE sont déjà assemblés avec des pivots à rotule insérés dans les récepteurs. Séparez le CADRE AVANT du CADRE ARRIÈRE. Placez l'assemblage vers le bas sur une surface protégée. À l'emplacement du pivot à rotule, insérez le tournevis à tête plate entre le CADRE AVANT et le CADRE ARRIÈRE et effectuez un mouvement de levier pour désengager le pivot à rotule du récepteur. Répétez à chaque coin. Consultez la schéma 10.

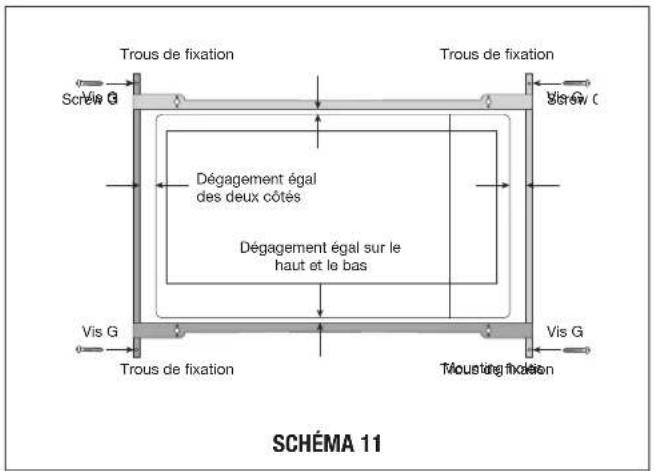

D. INSTALLATION DU CADRE ARRIÈRE : Positionnez le CADRE ARRIÈRE à un espace égal entre le bas et les côtés. Marquez les 4 trous des taquets d'installation en bois, marquez à l'aide d'un poinçon et prépercez à l'aide d'une mèche de 1/16 po. Fixez le cadre à l'aide des 4 VIS (G). Consultez la schéma 11.

Face Exhaustage du conduit d'échappement Duct de casduit SCHÉMA 9

Trous de fixation Sché G Trous de fixation Vis G C Dégagement égal des deux côtés Dégagement égal sur le haut et le bas Vis G Trous de fixation Trous de fixation Mousting fixation SCHÉMA 11

INSTRUCTIONS D'INSTALLATION POUR L'ENCASTREMENT

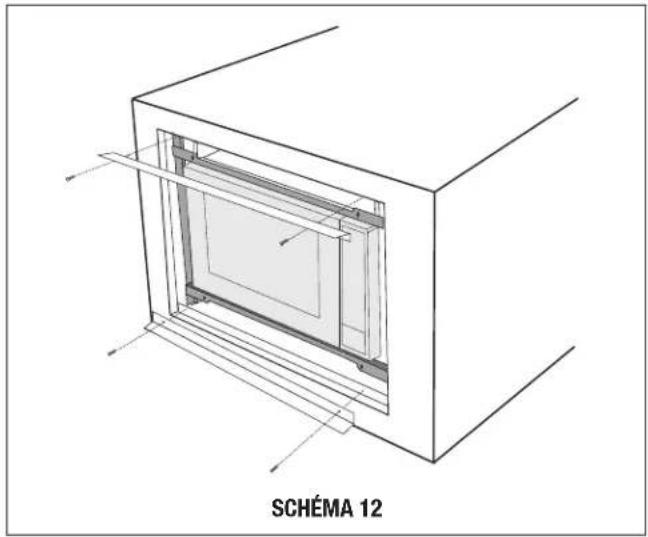

E. Installez les déflecteurs d'air supérieur et inférieur. Centrez les déflecteurs d'air (gauche et droit) au-dessus et sous le CADRE ARRIÈRE installé. Déflecteurs d'air sécurisés avec 4 VIS (G). Consultez la schéma 12. Marquez des trous et prépercez les taquets d'installation en bois avec une mèche de 1/16 po.

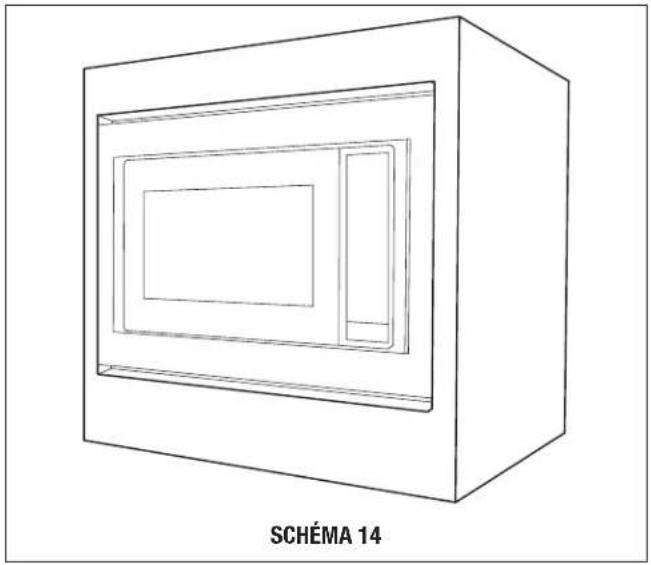

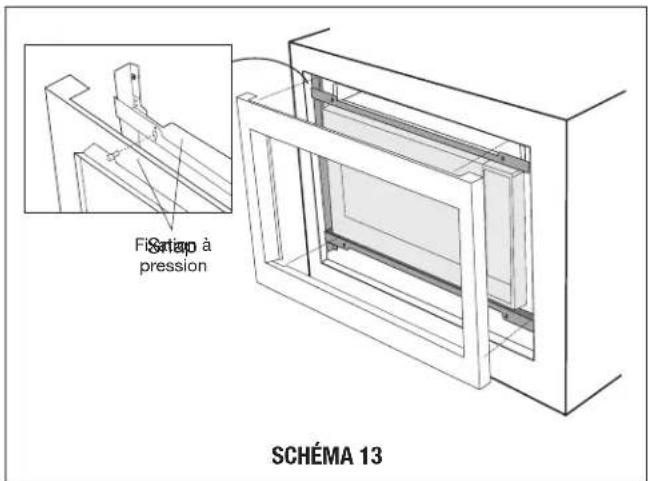

F. INSTALLATION DU CADRE AVANT : Placez le CADRE AVANT sur le CADRE ARRIÈRE et alignez les pivots à rotule et les récepteurs. Fixez le CADRE AVANT au CADRE ARRIÈRE en appuyant fermement sur le CADRE AVANT sur le CADRE ARRIÈRE en enclenchant les 4 fixations à pression. Consultez les schéma 13-14.

Fisatop à pression SCHÉMA 13

SHARP®

Pour tout autre type d'aide ou de renseignements concernant cette trousse, aux États-Unis, veuillez communiquer au service d'assistance à la clientèle de Sharp en composant le 905-568-7140 (Canada)
