MODE D'EMPLOI SKCD24U0GS SHARP
Caisson pour tiroir four à micro-ondes et SuperSteam+™ Sharp modele SKCD24U0GS
Peut etre utilise avec les modèle SMD2499FS et SSC2489DS
NOTES IMPORTANTES À LA PERSONNE QUI FERA L'INSTALLATION
VEUILLEZ LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT DE COMMENCER L'INSTALLATION.
- Veuiliez respecter tous les codes de conduite, toutes les ordonnances et instructions de sécurité.
- Veuillez consulter les instructions d'installation du modele en particulier pour plus de renseignements sur le placement.
- Veuillez vous assurer de laisser ces instructions au consommateur.
- Veuillez retarder tous les matériaux d'emballage avant de commencer l'installation.
REMARQUE:
Ce processus d'installation doit etre execute par deux personnes. Veuillez you assurer d'obtenir de l'aide d'une autre personne pour soulever et installer I'appareil.
AVERTISSEMENT :
Veuillez suivre toutes les etapes indiquées dans cette installation, Une installation inadéquate de l'appareil peut entrainer des blessures corporelles ou des dommages à l'appareil.

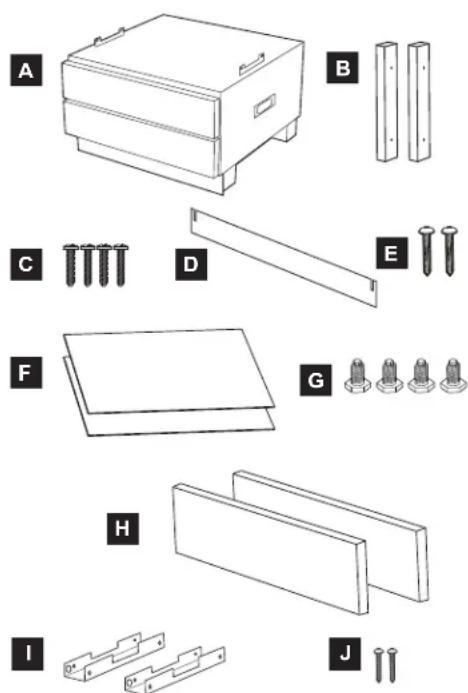

| ARTICLE | NOMS DE LA PIECE QTÉ | CODE DU PRIX | |
| A | CAISSON À INSTALLER SOUS LE COMPTOIR DPED-B002MRK0 | 1 N/A | |
| B | TAQUETS DE FIXATION SPAK-B128MRE0 | 2 | AK |
| C | VIS POUR LES TAQUETS DE FIXATION XMSS742P38000 | 4 | AA |
| D | COUP-DE-PIED GCOVHB087MRT0 | 1 AT | |
| E | VIS À COUP-DE-PIED XUPS840P12X00 | 2 | AA |
| F | REVÊTEMENTS DE FOND DE TIROIR PCOV-B009MRE0A | 2 | AN |
| G | VIS DE MISE À NIVEAU GLEGPB006MRE0 | 4 | AC |
| H | DéCORATION POUR TIROIR HDECAC157MRP0 | 2 | BB |
| I | SUPPORT POUR CONVERSION DU FOUR SUPERSTEAM LANGTB464MRP0 | 2 | AP |
| J | VIS DE SUPPORTS POUR CONVERSION DU FOUR SUPERSTEAM LX-BZA148WREZ | 2 | AA |

Les articles B à J peuvent être commandés.
INSTRUCTIONS D'INSTALLATION

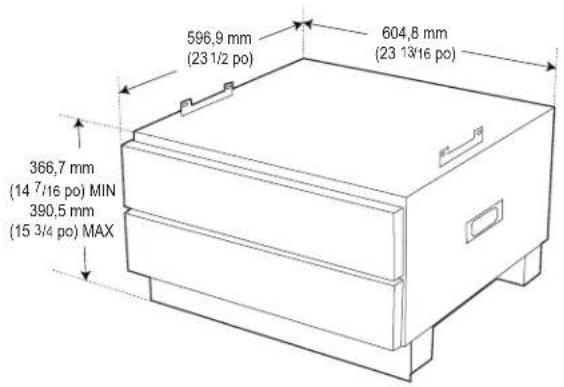

Dimensions generales

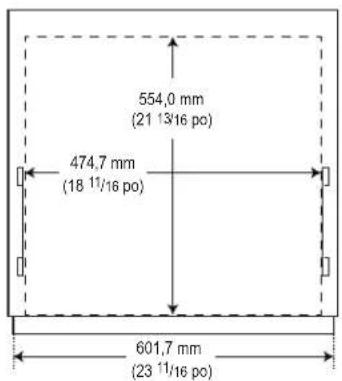

Dimensions de l'intérieur du tiroir

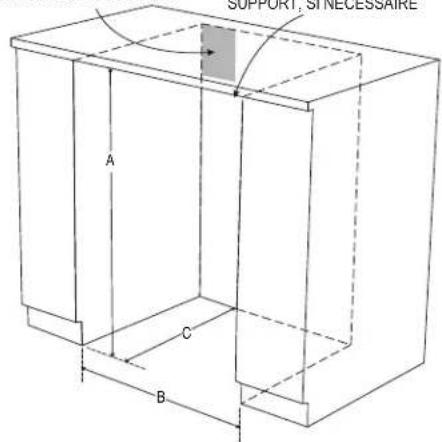

- Dimensions de la découverte de l'armoire. Préparer l'ouverture de l'armoire comme illustré à la Figure 1.
Hauteur (A) 876 mm (34^1 / 2po)
Largeur (B) 610 mm (24 po)
Profondeur (C) 697 cm (23^1 / 2po)
EMPLACEMENT DE LA PRISE ELECTRIQUE SUGGERÉ

FIGURE 1
INSTRUCTIONS D'INSTALLATION

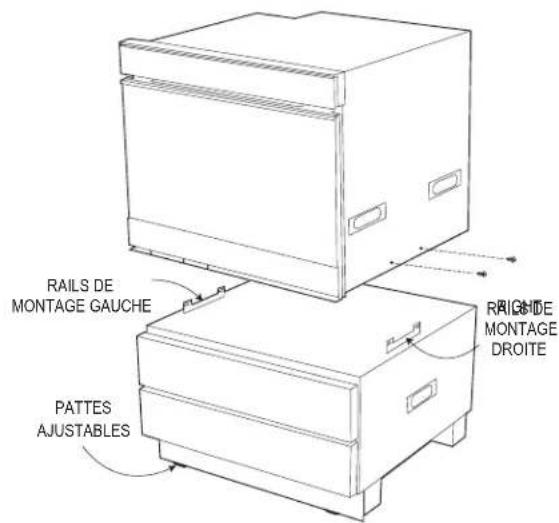

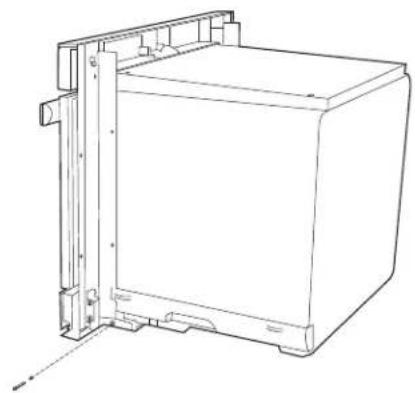

- Tiroir four à micro-ondes et à convection - Mettre le four sur une surface solide. Retirer les 4 vis inférieures (2 sur chaque côte du four) comme illustré à la Figure 2A. Déposer soigneusement le four sur le dessus du caisson entre les rails de montage situés à gauche et à droite.

Pour le tiroir four à micro-ondes
FIGURE 2A

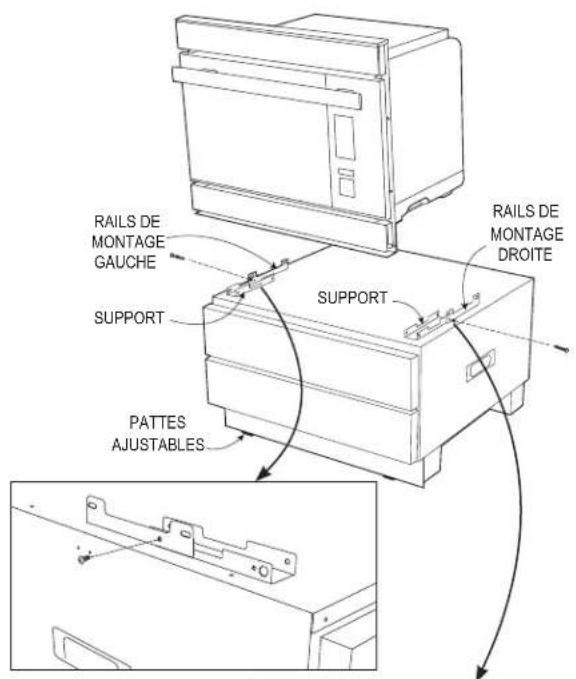

Four SuperSteam+ - Mettre le four sur une surface solide. Retirer les 2 vis inférieures (1 sur chaque cote du four) comme illustré à la Figure 2B. Installer les deux supports de conversion à l'aide des deux vis fournies (J). Voir la Figure 2C. Déposer soigneusement le four sur le dessus du caisson entre les supports de conversion situés à gauche et à droite.

Pour le four SuperSteam+
FIGURE 2B


FIGURE 2C
INSTRUCTIONS D'INSTALLATION

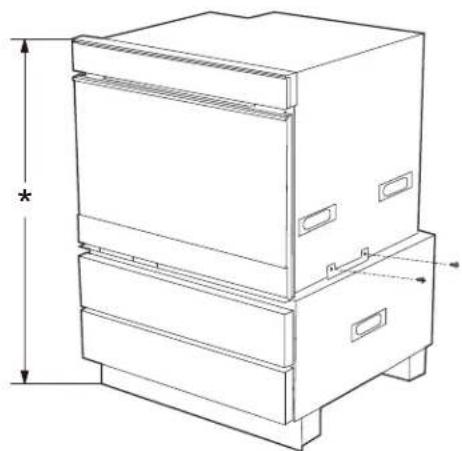

- Aligner la façade du four avec la façade des tiroirs du caisson. Une fois en position, fixer le four sur le caisson.
Tiroir four à micro-ondes et à convection - Utiliser les 4 vis retirees à l'etape 2. Voir la Figure 3A.
- Veuillez consultier les instructions d'installation du modele en particulier pour obtenir les recommendations en matière d'espacement sous le comptoir.

Pour le tiroir four à micro-ondes
FIGURE 3A

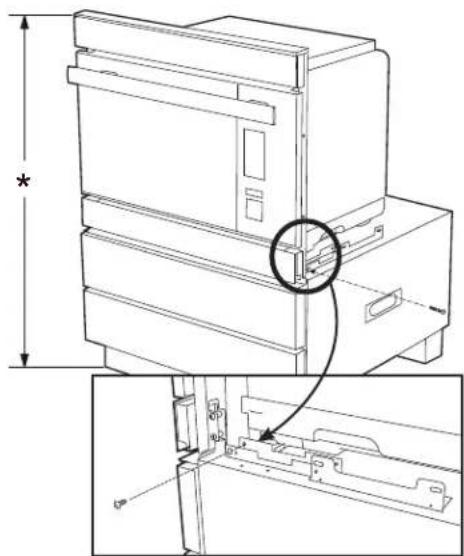

Four SuperSteam+ - Utiliser les 2 vis retirees à l'étape 2. Voir la Figure 3B.
- Veuillez consultier les instructions d'installation du modele en particulier pour obtenir les recommendations en matière d'espacement sous le comptoir.

Pour le four SuperSteam+
FIGURE 3B
- Ajuster la hauteur totale de l'unité pour correspondre à l'ouverture. Le caisson est équipé de 4 pattes ajustables. Pour ajuster, demander à quelqu'un d'incliner l'unité de côtependant qu'une autre personne ajuste les deux pattes sous le côte soulevé à la hauteur nécessaire. Répéter cette étape en inclinant l'unité de l'autre côte et en ajustant les deux autres pattes. Veiller à ce que toutes les pattes soient ajustées de façon égale afin que l'unité soit équilibrée. Voir la Figure 4.
MISE EN GARDE: Ne pas incliner vers l'avant. Les tiroirs du caisson s'ouvriront.

UTILISER DES PINCES MULTIPRISE
OU DES PINCES A JOINT
COULISSANT POUR DESSERRER
LES PATTES AVANT L'AJUSTEMENT
FIGURE 4

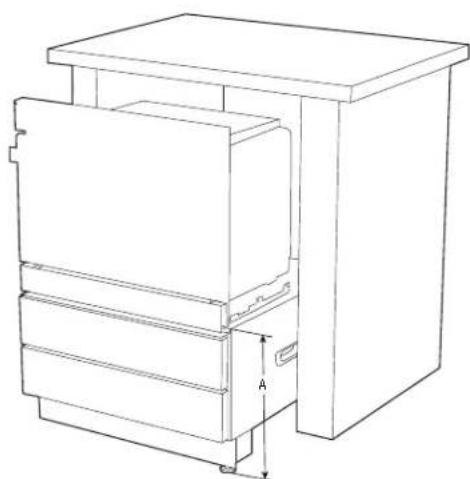

- Une fois la hauteur totale confirmée, mesurer la distance à partir du dessus de la surface du caisson jusqu'àu plancher.Voir la Figure 5.Ces mesures seront nécessaires à l'installation des taquets de fixation en bois.

FIGURE 5
INSTRUCTIONS D'INSTALLATION

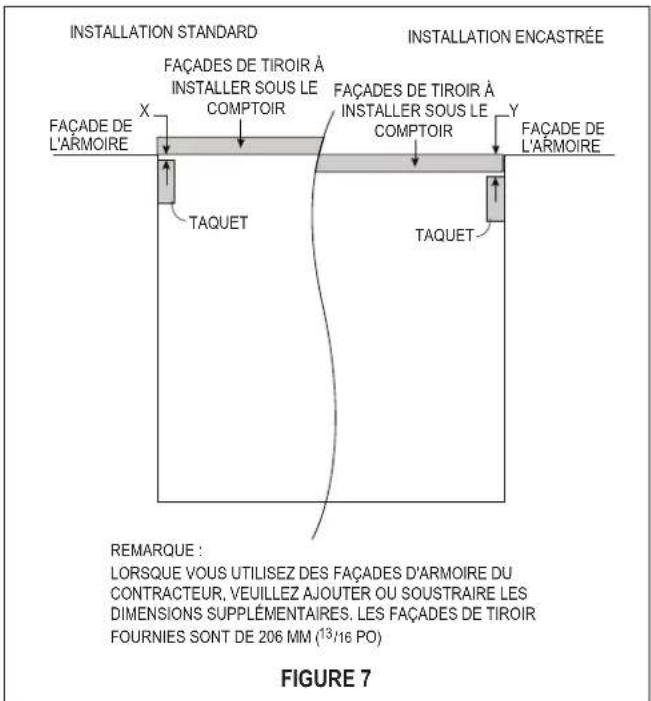

- Installer les taquets en bois. Aligner le dessous des taquets avec les mesures prises à l'etape 5. Le caisson peut être encastré ou installé de façon standard avec la façade de l'armoire. Selon votre préférence, la profondeur de la position du taquet doit être ajustée en conséquence. Voir la Figure 6. Positionner chaque taquet et marquer les trous sur l'armoire. Pré-percer chaque trou dans l'armoire avec une mèche de 1,6 mm (1/16 po). Fixer les deux taquets en utilisant les 4 vis pour les taquets de fixation. Voir la Figure 7.

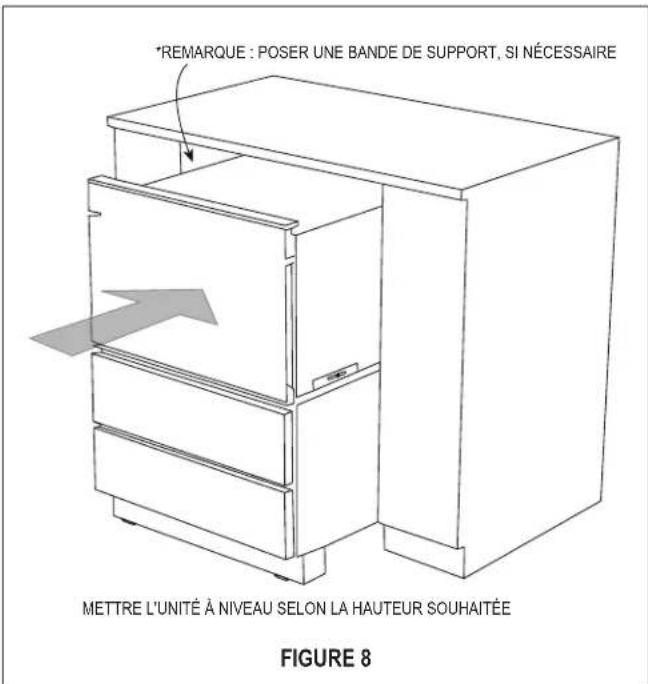

- Glisser l'unité dans l'ouverture. Brancher dans la prise murale avant de pousser l'unité complètement à l'intérieur. Voir la Figure 8. Les angles de montage du four doivent reposer contre les taquets en bois installés.
REMARQUE:
- Pour facilitier le placement de l'unité dans l'espace, ouvrir le tiroir du bas et utiliser le cadre du centre pour pousser en place. De plus, vous trouvrez des poignées intégrées de chaque côte du caisson qui peuvent vous être utiles lorsque vous déplacez l'unité. Placer le cordon d'alimentation derrière le four avant de pousser l'unité assemblée dans l'espace.
- Si la hauteur d'installation désisie laisse espace vide entre le comptoir et l'unité, poser des bandes de support comme illustré à la Figure 8. Les bandes de support sont vendues partout où l'on vend des armoires.

INSTRUCTIONS D'INSTALLATION
- Ouvrir la porte du four et pré-percer chaque trou avec une mèche de 1,6 mm (1/16 po). Fixer l'unité aux taquets en utilisant les 4 vis pour les taquets de fixation fournies avec votre four. Voir la Figure 9A ou 9B.

Pour le tiroir four à micro-ondes
FIGURE 9A

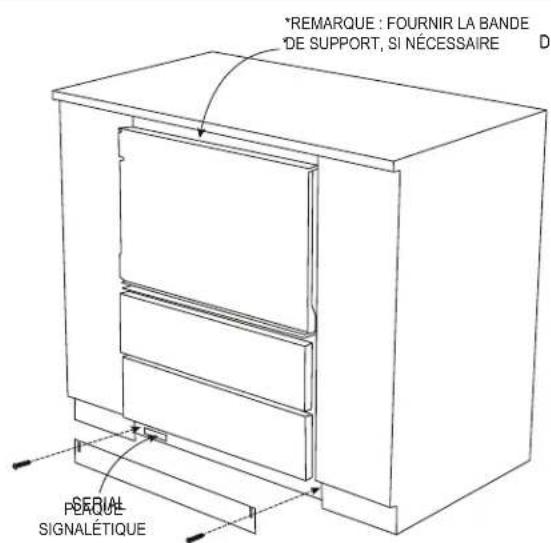

- Installer le coup-de-pied. Utiliser les deux vis à coup-de-pied pour fixer la plaque. Les deux vis à coup-de-pied sont déjà installée dans l'unité. Retirer ces deux vis avant de placer le coup-de-pied. Voir la Figure 10.

FIGURE 10
INSTALLATION DE FAÇADES PERSONNALISEES

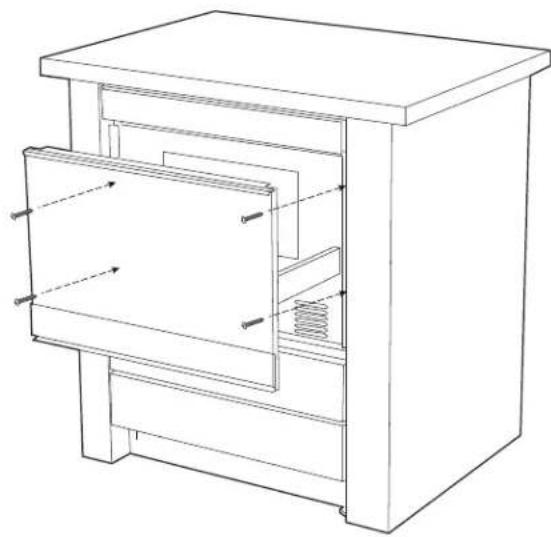

Les façades des tiroirs du caisson peuvent être remplacées avec des façades en bois personalisées. Si vous préférez installer des façades personalisées, les façades en acier inoxydable peuvent être enlevées en retardant les 5 vis (3 à l'arrête et deux en dessous). Voir la Figure 11.
Dimensions des façades personalisées recommendées :
Hauteur 127 mm (5 po)
Largeur 602 mm (23 ^11 / 16 po)
Profondeur 30,2 mm (1 ^3 / 16 po)

SHARP®
SHARP ÉLECTRONIQUE DU CANADA LTÉE • 335, rue Britannia Est, Mississauga, Ontario, L4Z 1W9
Pour tout autre type d'aide ou de renseignements concernant cette trousse, veillez communique 877-278-6709
De lundi au vendredi: de 8 h à 17 h est (sauf les jours fériés)
