IAN 113227 - Projecteur LED Livarno Lux - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED avec détecteur de mouvement
Marque	Livarno Lux
Modèle	IAN 113227
Tension de service	230 V~ 50 Hz
Puissance absorbée	20 W
Type d'ampoule	COB-LED, 19 W (non remplaçable)
Indice de protection	IP65 (étanche à la poussière et aux projections d'eau)
Angle de détection	env. 180° à l'horizontal
Portée du capteur de mouvement	10 m maximum (réglable)
Durée d'éclairage réglable	env. 5 s à 7 min 30 s
Seuil crépusculaire réglable	20 lx à 20 000 lx
Dimensions (sans piquet)	env. 18 × 23 × 10 cm
Poids (sans piquet)	env. 1055 g
Certification	TÜV/GS
Utilisation	Extérieur, éclairage automatique
Montage	Mural ou sur piquet
Contenu de la livraison	Spot avec détecteur, chevilles, rondelles, vis, piquet, ancrage de câble, écran de protection, notice
Réglages disponibles	SENS (sensibilité), TIME (durée), LUX (seuil jour/nuit)
Orientation du détecteur	Oui, orientable
Distance de sécurité	Au moins 1 m des objets illuminés
Garantie	3 ans
Nettoyage	Chiffon non pelucheux légèrement humide et produit doux

FOIRE AUX QUESTIONS - IAN 113227 Livarno Lux

Comment installer le projecteur LED Livarno Lux IAN 113227 ?

L'installation électrique doit être réalisée par un électricien qualifié. Coupez le courant, puis fixez l'étrier de montage au mur ou utilisez le piquet fourni. Raccordez le câble d'alimentation au boîtier de connexion en respectant les bornes L, N et PE. Consultez la notice pour les étapes détaillées.

Comment régler le détecteur de mouvement ?

Utilisez les molettes sous le détecteur : SENS pour la sensibilité, TIME pour la durée d'éclairage (5 s à 7 min 30), et LUX pour le seuil jour/nuit (20 à 20 000 lx). Orientez le détecteur en desserrant la vis de blocage.

L'ampoule LED est-elle remplaçable ?

Non, la COB-LED de 19 W est intégrée et non remplaçable. En cas de panne, l'appareil doit être remplacé.

Quelle est la portée du capteur de mouvement ?

La portée maximale est de 10 mètres, avec un angle de détection de 180° à l'horizontal. Elle est réglable via la molette SENS.

Le projecteur peut-il être utilisé en intérieur ?

Non, il est conçu pour un usage extérieur uniquement. L'indice IP65 le protège de la poussière et des projections d'eau.

Comment nettoyer le projecteur ?

Avant tout nettoyage, coupez le courant. Utilisez un chiffon non pelucheux légèrement humide et un produit doux. Ne plongez jamais l'appareil dans l'eau.

Que faire si le détecteur ne s'allume pas la nuit ?

Vérifiez le réglage de la molette LUX : tournez-la vers le symbole lune (⏻) pour une activation uniquement la nuit. Assurez-vous aussi que le détecteur n'est pas éclairé par une source lumineuse extérieure.

Le projecteur consomme-t-il de l'énergie même éteint ?

Oui, une faible consommation persiste tant qu'il est branché. Pour une coupure totale, débranchez l'alimentation.

Quelle est la hauteur de montage idéale pour le détecteur ?

Une hauteur de 1,80 à 2,50 mètres est recommandée pour une détection optimale des mouvements transversaux.

Le projecteur bénéficie-t-il d'une garantie ?

Oui, une garantie de 3 ans à compter de la date d'achat. Conservez le ticket de caisse comme justificatif.

MODE D'EMPLOI IAN 113227 Livarno Lux

PROJECTEUR À LED 20 W

Instructions de montage, d'utilisation et consignes de sécurité

IAN 113227

CH

i

FR / CH Instructions de montage, d'utilisation et consignes de sécurité Page 15

Descriptif des pièces......Page 16

Caractéristiques techniques......Page 16

Contenu de la livraison......Page 17

Instructions générales de sécurité ......Page 17

Avant le montage Page 18

Montage......Page 19

Raccordement de la lampe Page 20

Montage au mur......Page 20

Montage à l'aide d'un piquet......Page 21

Mise en marche

Régler le détecteur de mouvement ......Page 21

Régler la durée d'éclairage......Page 21

Régler la sensibilité du capteur....Page 22

Régler le niveau de lumière du jour......Page 22

Orienter le détecteur de mouvement....Page 22

Nettoyage et entretien......Page 23

Mise au rebut......Page 23

Garantie......Page 23

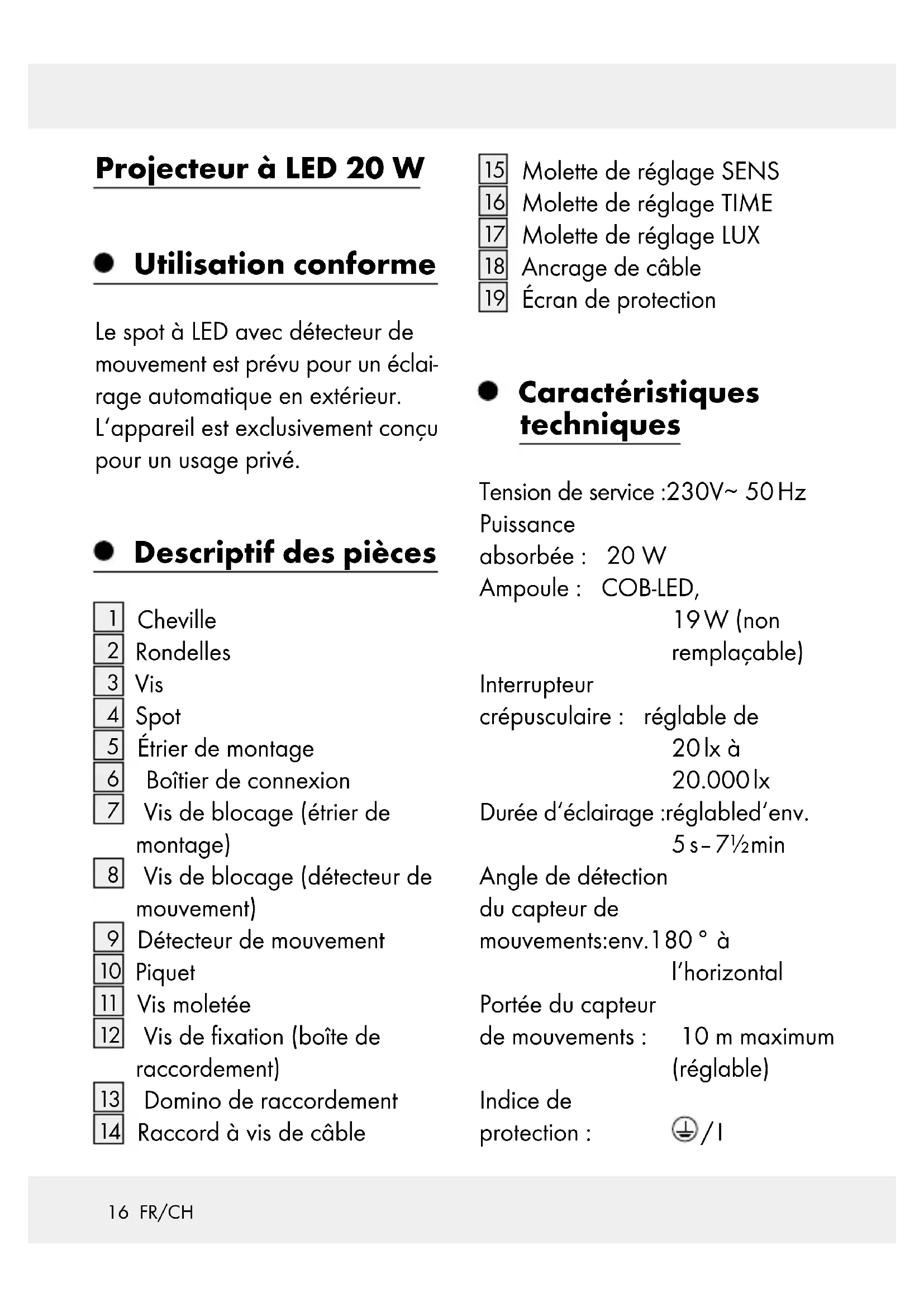

Projecteur à LED 20 W

- Utilisation conforme

Le spot à LED avec détecteur de mouvement est prévu pour un éclairage automatique en extérieur. L'appareil est exclusivement conçu pour un usage privé.

- Descriptif des pièces

1 Cheville
2 Rondelles
3 Vis
4 Spot
5 Étrier de montage
6 Boîtier de connexion
7 Vis de blocage (étrier de montage)
8 Vis de blocage (détecteur de mouvement)
9 Détecteur de mouvement
10 Piquet
11 Vis moletée
12 Vis de fixation (boîte de raccordement)
13 Domino de raccordement
14 Raccord à vis de câble

15 Molette de réglage SENS
16 Molette de réglage TIME
17 Molette de réglage LUX
18 Ancrage de câble
19 Écran de protection

- Caractéristiques techniques

Tension de service :230V\~ 50 Hz Puissance

absorbée : 20 W

Ampoule : COB-LED, 19 W (non remplaçable)

Interrupteur

crépusculaire : réglable de

20lx à

20.000lx

Durée d'éclairage : réglabled'env. 5 s - 7 ^1/2 min

Angle de détection

du capteur de

mouvements:env.180° à

l'horizontal

Portée du capteur

de mouvements : 10 m maximum (réglable)

Indice de

protection : ⏱/1

Indice de

protection : IP65 (étanche

à la poussière

et au projections

d'eau)

Poids (sans piquet) : env. 1055 g

Dimensions

(sans piquet) : env.

18 × 23 × 10cm

certifié TÜV/GS

Contenu de la livraison

1 spot à LED avec détecteur de mouvement
2 chevilles (∅ 8 mm)
2 rondelles (∅ 20 mm)
2 vis (6 mm x 50 mm)
1 piquet
1 ancrage de câble
1 écran de protection
1 notice d'utilisation et de montage

Instructions générales de sécurité

Prenez connaissance de toutes les indications de maniement et de sécurité avant d'utiliser l'appareil pour la première fois ! Fournissez également tous les documents en cas de remise du produit à un tiers !

DANGER DE

MORT ET D'ACCIDENT POUR

LES ENFANTS EN BAS ÂGE ET LES ENFANTS ! Ne jamais

laisser les enfants sans surveillance à proximité de l'emballage. Ils peuvent s'étouffer avec les matériaux de l'emballage. Les enfants sous-estiment souvent le danger. Toujours tenir l'appareil à l'écart des enfants.

Cet appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, psychiques ou sensorielles limitées ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés

de l'utilisation de l'appareil de manière sûre et comprennent les risques liés à son utilisation. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance domestique de l'appareil ne doivent pas être effectués par un enfant sans surveillance.

Danger de mort par électrocution

Avant chaque branchement sur le secteur, contrôlez le bon état de la lampe. N'utilisez jamais la lampe si vous constatez le moindre dommage.
Avant le montage, vérifiez que la tension secteur correspond à la tension de service requise de la lampe (230 V\~ 50 Hz). Ne procédez pas au montage de la lampe si ce n'est pas le cas.

ATTENTION ! RISQUE DE BRÛLURES ! Vérifier que la lampe est éteinte et refroidie depuis au moins 15 min avant de la manipuler. Les ampoules

peuvent dégager une forte chaleur.

RISQUE D'INCENDIE ! La lampe doit être montée à une distance d'au moins 1,0 m des objets illuminés. Un dégagement de chaleur excessif peut provoquer un incendie.
ATTENTION! RISQUE DE BLES- SURES ! Si le verre

de la lampe est endommagé, le remplacer avant toute utilisation de la lampe.

Le projecteur à LED doit être utilisé uniquement avec le ballast à LED intégré.

Tant que le produit est branché sur une prise, il consomme un peu d'énergie – même si la lampe est éteinte. Pour éteindre complètement la lampe, il faut débrancher le cordon d'ali-mentation.

• Avant le montage

Important : l'installation électrique doit être effectuée par un

électricien ou par une personne dûment formée à cet effet. Celle-ci doit connaître les caractéristiques des lampes et des conditions de raccordement.

Assurez-vous avant l'installation que le câble sur lequel la lampe doit être branchée n'est pas sous tension. Retirez à cet effet le fusible ou coupez le disjoncteur de la boîte à fusible (position 0).
■ Vérifiez l'absence de tension à l'aide d'un détecteur de tension.
Le matériel de montage fourni (vis 3 et cheville 1) est adapté à un mur d'une dureté habituelle. Vérifiez que matériel de fixation est bien approprié au support de montage que vous avez choisi. Le cas échéant, renseignez-vous auprès d'un professionnel.
■ Le piquet fourni 10 est prévu pour la fixation dans la terre (p.ex. un gazon ou un parterre de fleurs). Le sol doit être assez meuble pour pouvoir enfoncer le piquet sans violence (p.ex. avec un marteau), mais en

même temps assez rigide pour assurer une bonne stabilité de la lampe.

- Montage

Choisir l'emplacement de montage en fonction des critères suivants :

Assurez-vous que le spot éclaire la zone prévue. La mobilité verticale du spot n'est pas entravée.
Le détecteur de mouvement surveille bien la zone prévue. Le détecteur de mouvement a une portée maximale de 10 m pour un angle de détection d'environ 180° (selon la hauteur à laquelle il est installé - une hauteur de 1,80 -2,50 m est idéale).
La nuit, le détecteur de mouvement ne doit pas être éclairé par l'éclairage de la voie publique. Ceci risquerait d'entraver son bon fonctionnement.

Raccordement de la lampe

Ouvrez le boîtier de raccordement 6 en dévissant les vis de fixation 12 du boîtier de raccordement avec un tourne-vis cruciforme (fig. B).

Faites passer un câble flexible de type H05RN-F 3G 1,0 mm² à travers le presse-étoupe 14 dans le boîtier de connexion. Le câble flexible peut avoir une longueur maximum de 2,5 m. Ouvrez le domino 13 en dévis- sant les vis de fixation avec un tourne-vis cruciforme. Fixiez le câble de branchement en tournant l'écrou du raccord à vis du câble (fig. C).

Placez des embouts sur les fils du câble. Amenez aussi l'an-crage du câble 18 sur l'alimen-tation et fixez-le avec tenaille (fig. D). Connectez-le avec le domino 13 dans le boîtier de raccordement. Faites attention au marquage du domino (L pour le fil conducteur, N pour le conducteur neutre ⏻ pour le conducteur de protection) (fig. E).

Refermez le domino 13 en resserrant les vis de fixation.

Placez le capot de protection 19 sur le domino 13 (fig. F).

☐ Refermez le boîtier de connexion en serrant les vis de fixation (fig. G).

• Montage au mur

□ Maintenez l'étrier de montage 5 contre le mur et marquez les trous de fixation de l'étrier de montage.

□ Percez alors les trous de fixation (∅ 8 mm) et placez les chevilles 1 dans les alésages.

Placez les vis fournies 3 dans les rondelles 2 (∅ 20 mm).

Fixez l'arceau de montage avec les vis fournies.

Orientez le spôt dans la direction désirée. Pour cela, vous devez si nécessaire desserrer un peu la vis de l'articulation rotative 7. Après le réglage, resserrer à nouveau les vis de fixation de l'articulation rotative afin d'assurer une bonne stabilité (fig. J).

• Montage à l'aide d'un piquet

☐ Dévissez la vis moletée 11 du piquet 10 et fixez le piquet avec la vis moletée sur le trou du milieu de l'étrier de montage 5.

□ Plantez le projecteur à LED avec le piquet enfoncé assez profondément dans le sol pour qu'il soit bien stable. Veillez à sa stabilité. Ne pas faire usage de force, par ex. des coups de marteau, lors de l'installation. Cela peut endommager le produit.

Orientez le spot dans la direction désirée. Pour cela, vous devez si nécessaire desserrer un peu la vis de l'articulation rotative 7. Après le réglage, resserrer à nouveau les vis de l'articulation rotative afin d'assurer une bonne stabilité.

Une fois que vous avez remis le fusible en place et rebranché le disjoncteur, votre lampe est à prête à fonctionner.

- Mise en marche

• Régler le détecteur de mouvement

En fonction des réglages préalables du détecteur de mouvement 9, le spot 1 s'allume pour une certaine durée dès que le détecteur remarque un mouvement. Ces réglages préalables sont effectués sur les trois boutons de réglage situés sur la partie inférieure du détecteur de mouvement (fig. H).

• Régler la durée d'éclairage

□ Faites tourner le bouton de réglage TIME 16 situé au-dessous du détecteur de mouvement 9 dans le sens des aiguilles d'une montre pour augmenter la durée d'éclairage. La durée d'éclairage est réglable d'environ 5 secondes à 7½ minutes.

- Régler la sensibilité du capteur

□ Tournez le bouton de réglage SENS 15 situé au dessous du détecteur de mouvement 9 dans le sens des aiguilles d'une montre, pour augmenter la sensibilité du capteur.

Remarque : le détecteur de mouvement détecte le rayonnement thermique. Il réagit de manière plus sensible à la chaleur du corps lorsqu'il fait froid que lorsqu'il fait chaud. Modifier le cas échéant le réglage de la sensibilité du capteur au cours des saisons.

Remarque : veuillez noter que le détecteur de mouvement détecte principalement les mouvements transversaux. Si vous vous déplacez directement vers le détecteur de mouvement, il ne peut pas détecter le mouvement.

- Régler le niveau de lumière du jour

Tournez le bouton de réglage LUX 17 au-dessous du détecteur de mouvement 9 dans le sens des aiguilles d'une montre pour augmenter le niveau de lumière du jour : dans la position Ⓕ, le détecteur de mouvement réagit seulement la nuit (par env. 20 k). Lorsque le bouton est réglé sur ✱, le détecteur de mouvement réagit également à la lumière du jour, tant que celle-ci ne dépasse pas près de 20.000 lx.

- Orienter le détecteur de mouvement

Remarque : Vous devez de préférence effectuer ce réglage au crépuscule.

☐ Dévissez la vis de blocage (détecteur de mouvement) 8.

□ Tourner le bouton de réglage LUX 17 sur

Orienter le détecteur de mouvement 9 dans l'axe de la zone de détection prévue.
Parcourir la zone de détection jusqu'à ce que la réaction du détecteur de mouvement soit satisfaisante. En modifiant la position du bouton de réglage SENS 15 ou l'orientation du détecteur de mouvement.
Si vous avez orienté correctement le détecteur de mouvement, serrez à nouveau la vis de blocage afin de fixer le réglage.

Nettoyageet entretien

■ Avant le nettoyage, retirez le fusible ou coupez le disjoncteur de la boîte à fusible.
- Ne plongez jamais le produit dans l'eau ni dans d'autres liquides. Dans le cas contraire, le produit pourrait être endommagé.
□ Nettoyer le projecteur à l'aide d'un chiffon non pelucheux

légèrement humide et d'un produit de nettoyage doux.

- Mise au rebut

L'emballage se compose exclusivement de matières recyclables, qui peuvent être mises au rebut dans les déchetteries locales.

Renseignez-vous auprès de votre mairie ou de l'administration municipale concernant les possibilités de mise au rebut des meubles usés.

Garantie

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.

L'appareil a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

Cet appareil bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement de l'appareil sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pièces du produit soumises à une usure normale (p. ex.

des batteries) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries et des éléments fabriqués en verre.

CE IP65
