Produkttyp	LED-Strahler mit Bewegungsmelder
Marke	Livarno Lux
Modell	IAN 113227
Betriebsspannung	230 V~ 50 Hz
Leistungsaufnahme	20 W
Lampentyp	COB-LED, 19 W (nicht austauschbar)
Schutzart	IP65 (staub- und strahlwassergeschützt)
Erfassungswinkel	ca. 180° horizontal
Reichweite des Bewegungsmelders	10 m maximal (einstellbar)
Einstellbare Leuchtdauer	ca. 5 s bis 7 min 30 s
Einstellbare Dämmerungsschwelle	20 lx bis 20.000 lx
Maße (ohne Erdspieß)	ca. 18 × 23 × 10 cm
Gewicht (ohne Erdspieß)	ca. 1055 g
Zertifizierung	TÜV/GS
Verwendung	Außenbereich, Automatikbeleuchtung
Montage	Wand- oder Erdspießmontage
Lieferumfang	Strahler mit Melder, Dübel, Unterlegscheiben, Schrauben, Erdspieß, Kabelbefestigung, Schutzschirm, Anleitung
Verfügbare Einstellungen	SENS (Empfindlichkeit), TIME (Dauer), LUX (Tag/Nacht-Schwelle)
Ausrichtung des Melders	Ja, schwenkbar
Sicherheitsabstand	Mindestens 1 m von beleuchteten Objekten
Garantie	3 Jahre
Reinigung	Fusselfreies, leicht feuchtes Tuch und mildes Reinigungsmittel

Häufig gestellte Fragen - IAN 113227 Livarno Lux

Wie installiere ich den LED-Strahler Livarno Lux IAN 113227?

Die elektrische Installation muss von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie den Strom ab, befestigen Sie dann den Montagebügel an der Wand oder verwenden Sie den mitgelieferten Erdspieß. Schließen Sie das Stromkabel am Anschlusskasten unter Beachtung der Klemmen L, N und PE an. Detaillierte Schritte entnehmen Sie der Anleitung.

Wie stelle ich den Bewegungsmelder ein?

Verwenden Sie die Einstellräder unter dem Melder: SENS für die Empfindlichkeit, TIME für die Leuchtdauer (5 s bis 7 min 30) und LUX für die Tag/Nacht-Schwelle (20 bis 20.000 lx). Richten Sie den Melder aus, indem Sie die Feststellschraube lösen.

Ist die LED-Lampe austauschbar?

Nein, die COB-LED mit 19 W ist integriert und nicht austauschbar. Bei einem Defekt muss das Gerät ersetzt werden.

Wie groß ist die Reichweite des Bewegungsmelders?

Die maximale Reichweite beträgt 10 Meter mit einem Erfassungswinkel von 180° horizontal. Sie ist über das Einstellrad SENS einstellbar.

Kann der Strahler im Innenbereich verwendet werden?

Nein, er ist nur für den Außenbereich vorgesehen. Die Schutzart IP65 schützt vor Staub und Strahlwasser.

Wie reinige ich den Strahler?

Vor der Reinigung den Strom abschalten. Verwenden Sie ein fusselfreies, leicht feuchtes Tuch und ein mildes Reinigungsmittel. Tauchen Sie das Gerät niemals in Wasser.

Was tun, wenn der Melder nachts nicht angeht?

Überprüfen Sie die Einstellung des Rades LUX: Drehen Sie es in Richtung des Mondsymbols (⏻) für eine Aktivierung nur bei Nacht. Stellen Sie auch sicher, dass der Melder nicht von einer externen Lichtquelle angestrahlt wird.

Verbraucht der Strahler auch im ausgeschalteten Zustand Energie?

Ja, ein geringer Verbrauch bleibt bestehen, solange er angeschlossen ist. Für eine vollständige Trennung die Stromversorgung unterbrechen.

Was ist die ideale Montagehöhe für den Melder?

Eine Höhe von 1,80 bis 2,50 Metern wird für eine optimale Erfassung von Querbewegungen empfohlen.

Hat der Strahler eine Garantie?

Ja, eine Garantie von 3 Jahren ab Kaufdatum. Bewahren Sie den Kassenbon als Nachweis auf.

BEDIENUNGSANLEITUNG IAN 113227 Livarno Lux

Montage-, Bedienungs- und Sicherheitshinweise

IT CH

FARETTO A LED DA 20 W

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 5

Bestimmungsgemäße Verwendung......Seite 6

Teilebeschreibung......Seite 6

Technische Daten ...... Seite 6

Lieferumfang......Seite 7

Allgemeine Sicherheitshinweise......Seite 7

Vor der Montage......Seite 8

Montage......Seite 9

Leuchte anschließen......Seite 10

Wandmontage......Seite 10

Montage mittels Erdspieß......Seite 11

Inbetriebnahme

Bewegungsmelder einstellen......Seite 11

Leuchtdauer einstellen......Seite 12

Empfindlichkeit des Sensors einstellen......Seite 12

Tageslichtniveau einstellen ......Seite 12

Bewegungsmelder ausrichten ......Seite 13

Reinigung und Pflege......Seite 13

Entsorgung......Seite 13

Garantie......Seite 14

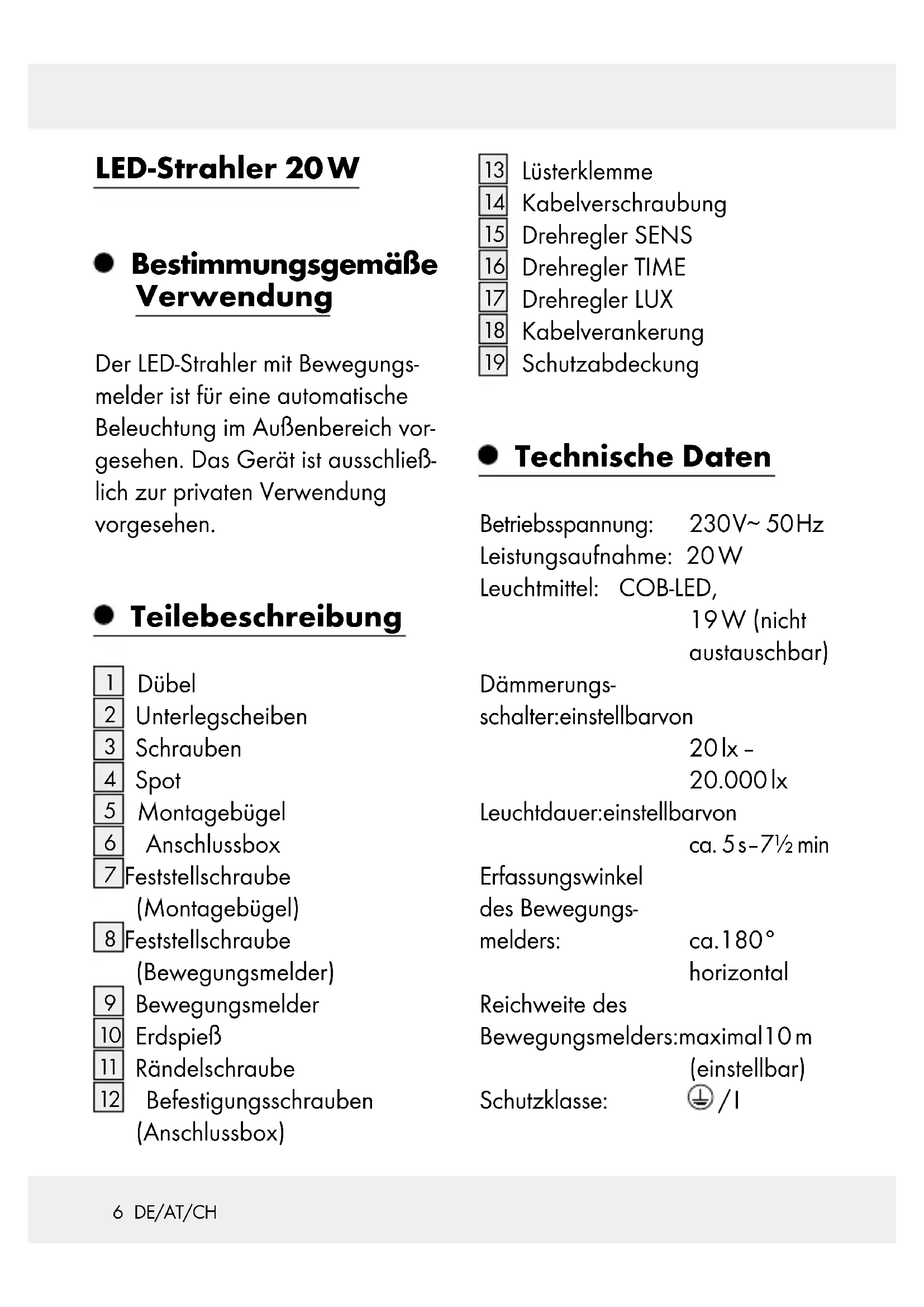

LED-Strahler 20 W

- Bestimmungsgemäße Verwendung

Der LED-Strahler mit Bewegungsmelder ist für eine automatische Beleuchtung im Außenbereich vorgesehen. Das Gerät ist ausschließlich zur privaten Verwendung vorgesehen.

- Teilebeschreibung

1 Dübel
2 Unterlegscheiben
3 Schrauben
4 Spot
5 Montagebügel
6 Anschlussbox
7 Feststellschraube
(Montagebügel)
8 Feststellschraube (Bewegungsmelder)
9 Bewegungsmelder
10 Erdspieß
11 Rändelschraube

12 Befestigungsschrauben (Anschlussbox)

13 Lüsterklemme
14 Kabelverschraubung
15 Drehregler SENS
16 Drehregler TIME
17 Drehregler LUX
18 Kabelverankerung
19 Schutzabdeckung

- Technische Daten

Betriebsspannung: 230V\~50Hz

Leistungsaufnahme: 20 W

Leuchtmittel: COB-LED,

19W (nicht

austauschbar)

Dämmerungs-

schalter:einstellbarvon

20|x -

20.000lx

Leuchtdauer:einstellbarvon

ca. 5 s-7 ^1/2 min

Erfassungswinkel

des Bewegungs-

melders: ca.180°

horizontal

Reichweite des

Bewegungsmelders:maximal10m

(einstellbar)

Schutzklasse: /1

Schutzart: IP65

(staubdicht/ strahlwasser- geschützt)

Gewicht

(ohne Erdspieß): ca. 1055 g

Maße

(ohne Erdspieß): ca. 18 x 23 x 10 cm

TÜV / GS geprüft

- Lieferumfang

1 LED-Strahler mit Bewegungsmelder
2 Dübel (∅ 8 mm)
2 Unterlegscheiben (∅ 20 mm)
2 Schrauben (6 mm x 50 mm)
1 Erdspieß
1 Kabelverankerung
1 Schutzabdeckung
1 Montge- und Bedienungs- anleitung

Allgemeine Sicherheits-hinweise

Machen Sie sich vor der ersten Benutzung des Produkts mit allen

Bedien- und Sicherheitshinweisen vertraut! Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus!

LEBENS- UND

UNFALLGEFAHR FÜR KLEINKIN-

DER UND KINDER! Lassen

Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und

Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Netzanschluss die Leuchte auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.

Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230 V\~ 50 Hz). Montieren Sie die Leuchte nicht, wenn dies nicht der Fall ist.

VORSICHT! VERBREN-NUNGSGEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und mindestens 15 min abgekühlt ist, bevor Sie diese berühren. Leuchtmittel können eine große Hitze entwickeln.

BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 1,0 m zu angestrahlten Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.
VORSICHT! VER- LETZUNGSGE- FAHR! Ein

beschädigtes Lampenglas ist vor einer weiteren Benutzung der Leuchte zu ersetzen.

Der LED-Strahler ist nur mit dem eingebauten LED-Vorschaltgerät zu verwenden.
Solange das Produkt an eine Steckdose angeschlossen ist, zieht es ein wenig Strom – auch wenn die Leuchte ausgeschaltet ist. Um die Leuchte komplett auszuschalten, sollte der Netzschalter ausgeschaltet werden.

- Vor der Montage

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektro-

installationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben.

Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.
Das beigelegte Montagematerial (Schrauben 3 und Dübel 1) ist für übliches festes Mauerwerk geeignet. Informieren Sie sich auch, welches Montagematerial für den von Ihnen gewählten Montageuntergrund geeignet ist. Informieren Sie sich hierüber gegebenenfalls bei einer Fachkraft.
Der beiliegende Erdspiel ist zur Befestigung in Mutterboden (z.B. Rasen oder Blumenbeet) geeignet. Der Boden muss weich genug sein, um den Erdspieß ohne

Gewalteinwirkung (z.B. per Hammer) eindrücken zu können, gleichzeitig aber fest genug sein, um einen sicheren Stand der Leuchte zu gewährleisten.

- Montage

Achten Sie bei der Auswahl des Montageortes auf folgende Dinge:

Stellen Sie sicher, dass der Spot 4 den gewünschten Bereich ausleuchtet. Sie können den Spot vertikal bewegen. Stellen Sie sicher, dass der Bewegungsmelder 9 den gewünschten Bereich erfasst. Der Bewegungsmelder hat einen Erfassungsbereich von max. 10 m, bei einem Erfassungswinkel von ca. 180° (abhängig von der Montagehöhe – ideal ist eine Höhe von 1,80–2,50 m).
Achten Sie darauf, dass der Bewegungsmelder nachts nicht von Straßenbeleuchtung angestrahlt wird. Dies kann die Wirkungsweise beeinflussen.

Leuchteanschließen

☐ Öffnen Sie die Anschlussbox 6, indem Sie mit einem Kreuzschlitzschraubendreher die Befestigungsschrauben 12 der Anschlussbox lösen (Abb. B).

Führen Sie eine flexible Zuleitung des Typs H05RN-F 3G 1,0 mm² durch die Kabelverschraubung 14 in die Anschlussbox. Die flexible Zuleitung darf eine Länge von maximal 2,5 m haben. Öffnen Sie die Lüsterklemme 13, indem Sie mit einem Kreuzschlitz-Schraubendreher die Fixierschrauben lösen. Fixieren Sie das Anschlusskabel durch Drehen der Mutter der Kabelverschraubung (Abb. C).

☐ Versehen Sie die Litzen der Zuleitung mit Aderendhülsen. Bringen Sie auch die Kabelverankerung 18 an der Zuleitung an und fixieren Sie diese mit einer Beißzange (Abb. D). Verbinden Sie sie mit der Lüs- terklemme 13 in der Anschlussbox. Achten Sie hierbei auf die Kennzeichnung der

Lüsterklemme (L für den spannungsführenden Leiter, N für den Nullleiter und ⏚ für den Schutzleiter) (Abb. E). Schließen Sie die Lüsterklemme 13 wieder, indem Sie die Fixierschrauben wieder festziehen.

Setzen Sie die Schutzabdeckung 19 auf die Lüsterklemme 13 (Abb. F).

Schließen Sie die Anschlussbox wieder, indem Sie die Befestigungsschrauben fest anziehen (Abb. G).

Wandmontage

□ Halten Sie den Montagebügel 5 gegen die Wand und markieren Sie die Befestigungslöcher des Montagebügels.

Bohren Sie nun die Befestigungslöcher (∅ 8 mm) und führen Sie die Dübel 1 in die Bohrlöcher ein.

□ Stecken Sie die beiliegenden Schrauben 3 in die Unterlegscheiben 2 (∅ 20 mm).

☐ Befestigen Sie den Montagebügel mit den beiliegenden Schrauben.
Richten Sie den Spot in die gewünschte Richtung aus. Hierzu müssen Sie ggf. die Feststell- schrauben 7 des Drehgelenks etwas lösen. Ziehen Sie nach dem Ausrichten die Feststell- schrauben des Drehgelenks wieder an, um einen sicheren Halt zu gewährleisten (Abb. J).

Montagemittels Erdspieß

Lösen Sie die Rändelschraube 11 des Erdspießes 10 und befestigen Sie den Erdspieß mit der Rändelschraube am mittleren Loch des Montagebügels 5.
Stecken Sie den LED-Strahler mit dem Erdspieß so weit in den Boden, dass dieser stabil steht. Achten Sie auf einen sicheren Stand. Wenden Sie beim Aufstellen keine Gewalt an, z.B. durch Hammerschläge. Dies kann das Produkt beschädigen.

Richten Sie den Spot in die gewünschte Richtung aus. Hierzu müssen Sie ggf. die Feststell-schrauben 7 des Drehgelenks etwas lösen. Ziehen Sie nach dem Ausrichten die Feststell-schrauben des Drehgelenks wieder an, um einen sicheren Halt zu gewährleisten.
Nachdem Sie die Sicherung wieder eingesetzt bzw. den Sicherungsautomaten wieder eingeschaltet haben, ist Ihre Leuchte betriebsbereit.

- Inbetriebnahme

Bewegungsmelder einstellen

Je nach den Voreinstellungen des Bewegungsmelders 9 schaltet sich der Spot 1 für eine gewissen Zeit ein, sobald der Bewegungsmelder eine Bewegung erfasst. Diese Voreinstellungen werden an den drei Reglern auf der Unterseite des Bewegungsmelders vorgenommen (Abb. H).

Leuchtdauer einstellen

Drehen Sie den Drehregler TIME 16 auf der Unterseite des Bewegungsmelders 9 im Uhrzeigersinn, um die Beleuchtungsdauer zu erhöhen. Die Beleuchtungsdauer können Sie in einem Zeitfenster von ca. 5 Sekunden bis 7½ Minuten einstellen.

Empfindlichkeit des Sensors einstellen

Drehen Sie den Drehregler SENS 15 auf der Unterseite des Bewegungsmelders 9 im Uhrzeigersinn, um die Empfindlichkeit des Sensors zu erhöhen.

Hinweis: Der Bewegungsmelder erfasst Wärmestrahlung. Er reagiert bei niedrigen Außen-temperaturen empfindlicher auf Körperwärme als bei warmen Außentemperaturen. Achten Sie darauf, ggf. die Empfindlichkeit des Sensors im Laufe der Jahreszeiten zu regulieren.

Hinweis: Beachten Sie, dass der Bewegungsmelder vorwiegend Bewegungen quer zum Bewegungsmelder erfasst. Wenn Sie sich geradewegs auf den Bewegungsmelder zu bewegen, kann er diese Bewegung nicht erfassen.

•Tageslichtniveau einstellen

Drehen Sie den Drehregler LUX 17 auf der Unterseite des Bewegungsmelders 9 im Uhrzeigersinn, um das Tageslichtniveau zu erhöhen: In der Position reagiert der Bewegungsmelder nur bei Nacht (bei ca. 20 lx). In der Position ✿ reagiert der Bewegungsmelder auch bei Tageslichtniveau, solange ca. 20.000 lx nicht überschritten werden.

Bewegungsmelder ausrichten

Hinweis: Sie sollten diese Einstellung bei Dämmerung durchführen.

☐ Lösen Sie die Feststellschraube (Bewegungsmelder) 8.
Drehen Sie den Drehregler LUX 17 auf die Position
Richten Sie den Bewegungsmelder 9 in die zentrale Richtung des gewünschten Erfassungsbereichs.
Bewegen Sie sich im Erfassungsbereich, bis Sie mit dem Ansprechverhalten des Bewegungsmelders zufrieden sind. Verändern Sie dazu die Position des Drehreglers SENS ^15 oder die Ausrichtung des Bewegungsmelders.
□ Wenn Sie den Bewegungsmelder zufriedenstellend ausgerichtet haben, ziehen Sie die Feststellschraube wieder fest, um die Einstellungen zu fixieren.

- Reinigung und Pflege

■ Entfernen Sie vor der Reinigung im Sicherungskasten die Sicherung oder schalten Sie den Leitungsschutzschalter aus.
Tauchen Sie das Produkt niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden.
☐ Reinigen Sie die Leuchte mit einem fusselfreien, leicht angefeuchteten Tuch und mildem Reinigungsmittel.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

●Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE IP65
