Type de produit	Enceinte de voiture active (subwoofer)
Marque	Blaupunkt
Modèle	GTw 190 A
Dimensions (L x l x H)	280 x 200 x 70 mm
Impédance	2 Ohms
Puissance RMS	80 W
Puissance maximale	150 W
Réponse en fréquence	30 - 150 Hz
Sensibilité	95 dB
Rapport signal/bruit	>91 dB
Fusible recommandé	15 A
Alimentation	12 V, masse négative
Type d'entrée	Entrée haut-parleur et entrée RCA
Télécommande	Filaire incluse
Woofer	21,5 cm x 13,5 cm
Amplificateur	MOSFET
Entretien	Nettoyer avec un chiffon sec
Sécurité	Débrancher la batterie avant installation ; ne pas percer dans les conduites de gaz, frein ou câblage ; installer dans un endroit ventilé
Contenu de la livraison	Subwoofer, télécommande filaire, câbles, accessoires de montage

FOIRE AUX QUESTIONS - GTw 190 A BLAUPUNKT

Comment installer le subwoofer GTw 190 A dans ma voiture ?

Avant toute installation, débranchez le câble négatif de la batterie. Choisissez un emplacement bien ventilé. Fixez solidement le subwoofer. Pour le câblage, utilisez les cordons fournis et connectez l'entrée haut-parleur ou RCA selon votre autoradio. Assurez-vous que la masse est correctement reliée à une partie métallique du châssis.

Quel type de fusible dois-je utiliser ?

Le fusible recommandé est de type 15 A. Utilisez uniquement le fusible fourni ou un fusible de remplacement identique.

Puis-je connecter cet appareil à un autoradio sans sortie RCA ?

Oui, vous pouvez utiliser l'entrée haut-parleur (high-level input) pour connecter les sorties d'enceintes de votre autoradio directement au subwoofer.

Comment régler le gain sur l'amplificateur ?

Tournez le bouton GAIN pour ajuster le niveau d'entrée. Commencez à MIN, puis augmentez progressivement jusqu'à obtenir un niveau sonore satisfaisant sans distorsion.

Que faire si l'appareil ne s'allume pas ?

Vérifiez les connexions d'alimentation : le câble d'alimentation doit être connecté à une source 12V constante (15A) et la masse à un point propre du châssis. Assurez-vous que le fusible n'a pas sauté. Vérifiez également le signal de télécommande (câble bleu) s'il est correctement branché.

Comment brancher la télécommande filaire ?

Connectez le câble de télécommande filaire à l'entrée REMOTE du subwoofer. L'autre extrémité se branche sur la sortie télécommande de votre autoradio (souvent un fil bleu). Cela permet d'allumer/éteindre l'amplificateur avec l'autoradio.

Le subwoofer produit un bourdonnement, que faire ?

Un bourdonnement peut être dû à une mauvaise masse. Vérifiez que le câble de masse est bien connecté à une surface métallique non peinte. Éloignez les câbles d'alimentation des câbles audio. Si le bruit persiste, essayez de changer la phase (interrupteur PHASE sur REV).

Puis-je utiliser cet appareil avec une batterie de 24V ?

Non, cet appareil est conçu pour une tension de 12 V à masse négative. L'utilisation sur 24 V pourrait endommager définitivement l'appareil.

Comment nettoyer le subwoofer ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques ou d'eau, car ils pourraient endommager les composants.

Quelle est la garantie sur ce produit ?

La garantie standard est généralement de 2 ans pour les défauts de fabrication. Consultez votre revendeur ou le manuel d'utilisation pour les conditions exactes.

MODE D'EMPLOI GTw 190 A BLAUPUNKT

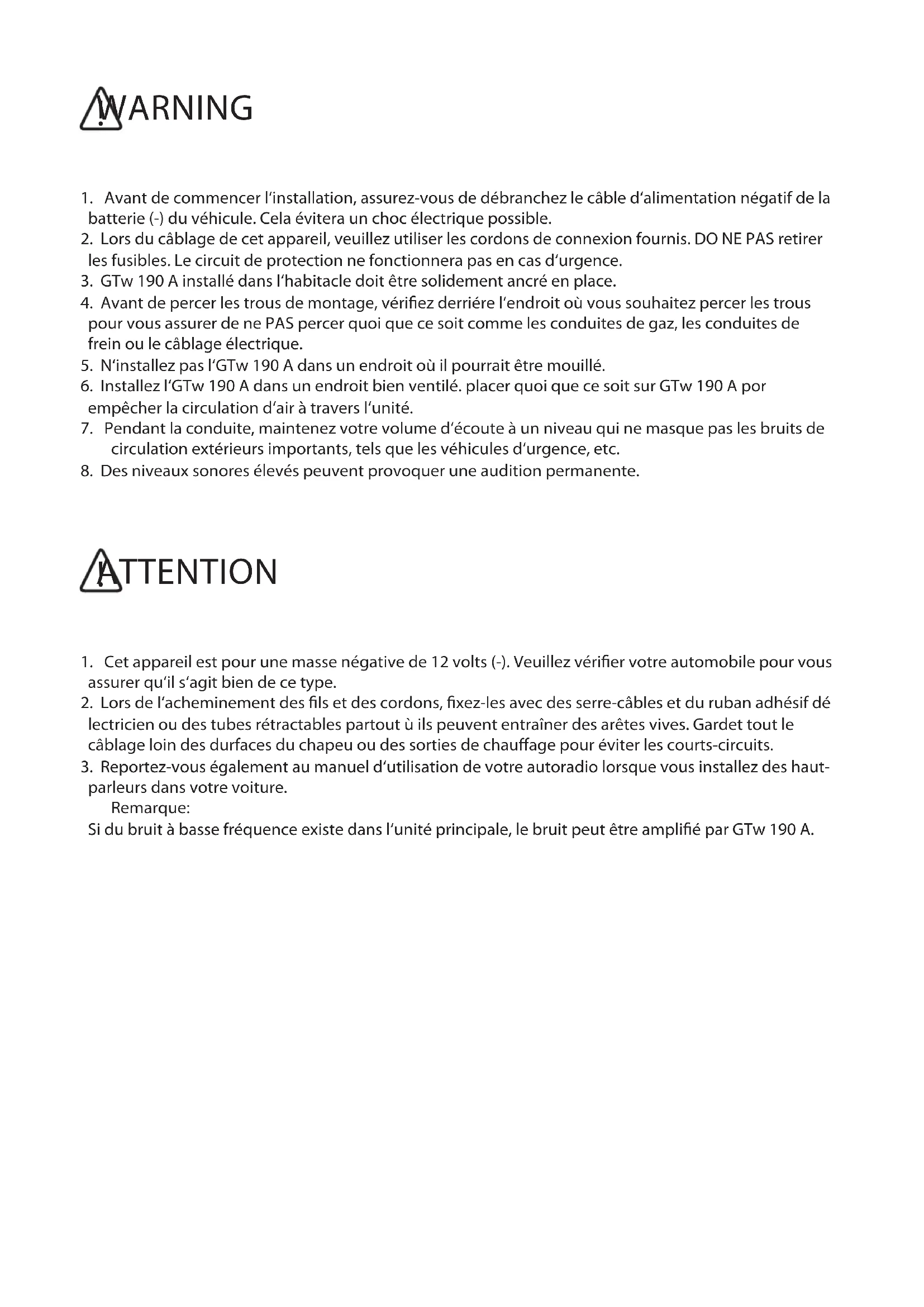

1. Avant de commencer l'installation, assurez-vous de débranchez le câble d'alimentation négatif de la batterie (-) du véhicule. Cela évitera un choc électrique possible.
2. Lors du câblage de cet appareil, veuillez utiliser les cordons de connexion fournis. DO NE PAS retirer les fusibles. Le circuit de protection ne fonctionnera pas en cas d'urgence.
3. GTw 190 A installé dans l'habitacle doit être solidement ancré en place.
4. Avant de percer les trous de montage, vérifiez derrière l'endroit où vous souhaitez percer les trous pour vous assurer de ne PAS percer quoi que ce soit comme les conduites de gaz, les conduites de frein ou le câblage électrique.
5. N'installez pas l'GTw 190 A dans un endroit où il pourrait être mouillé.
6. Installez l'GTw 190 A dans un endroit bien ventilé. placer quoi que ce soit sur GTw 190 A por empêcher la circulation d'air à travers l'unité.
7. Pendant la conduite, maintenez votre volume d'écoute à un niveau qui ne masque pas les bruits de circulation extérieurs importants, tels que les véhicules d'urgence, etc.
8. Des niveaux sonores élevés peuvent provoquer une audition permanente.

ATTENTION

1. Cet appareil est pour une masse négative de 12 volts (-). Veuillez vérifier votre automobile pour vous assurer qu'il s'agit bien de ce type.
2. Lors de l'acheminement des fils et des cordons, fixez-les avec des serre-câbles et du ruban adhésif dé lectricien ou des tubes rétractables partout à ils peuvent entraîner des arêtes vives. Gardet tout le câblage loin des durfaces du chapeu ou des sorties de chauffage pour éviter les courts-circuits.
3. Reportez-vous également au manuel d'utilisation de votre autoradio lorsque vous installez des haut-parleurs dans votre voiture.
   Remarque:
   Si du bruit à basse fréquence existe dans l'unité principale, le bruit peut être amplifié par GTw 190 A.

FONCTIONNALITÉS

1. Conception peu profonde et compacte pour un ajustement sous le siège ou tout petit endroit
2. Amplificateur MOSFET haute puissance intégré pour une réponse puissante
   & faible distorsion
3. Woofer puissant de 21,5 cm x 13,5 cm pour des basses riches et percutantes
4. Télécommande filaire incluse pour un son de basse facilement ajustable Entrée RCA et haut-parleur compatibles pour la polyvalence des applications du système

Example de branchement des fils 1 (Systeme d'entree du haut-parleur)

Exemple de branchement 2 (Système d'entrée RCA)

UTILISATION DES PARA METRES DE CONTROLE

POWER GAIN MIN MAX FREQUENCY 50Hz 125Hz PHASE NORM. REV. ① ② ③ ④

① Témoin d'alimentation

S'allume quand l'appareil fonctionne

② Réglage du gain

Permet de régler le niveau du gain

③Réglage de la tonalité

Tournez ce bouton pour régler la tonalité

④ Sélection de la phase

Utilisez cet interrupteur pour régler la phase en fonction de votre système

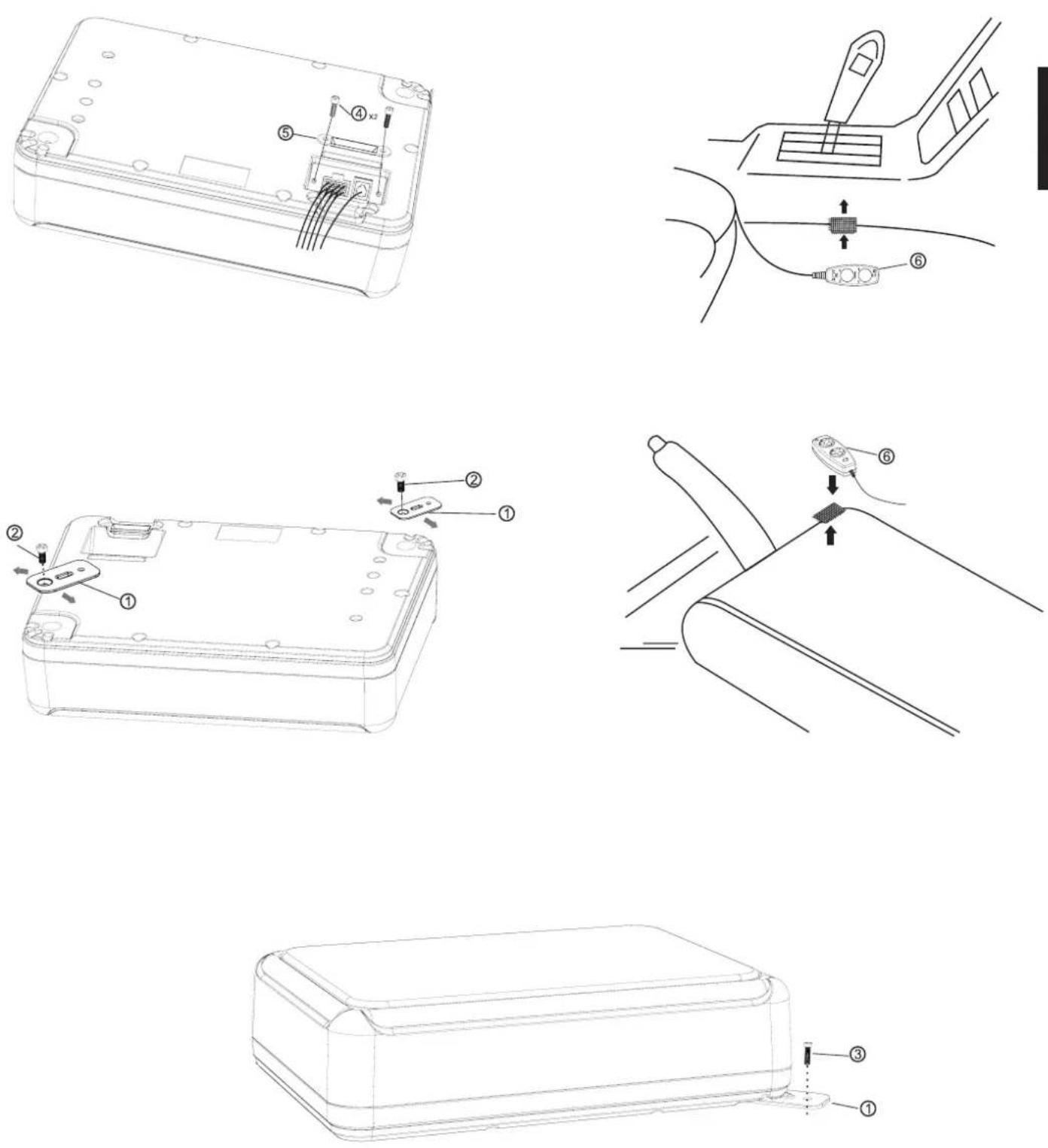

MODE D'INSTALLATION

CONTENU DE LA LIVRAISON

1 x2
2 x2 (M5 mm x 10 mm)
3 (Ø5 mm x 18 mm) x2
4 (M3 mm x 8 mm) x2
5 x1
6 x1
7

SPÉCIFICATION

Dimensions: 280 x 200 x 70 mm

Impédance: 2 Ohms

Puissance RMS: 80 W

Puissance max: 150 W

Gamme de fréquences: 30 - 150 Hz

Sensibilité: 95 dB

Rapport signal sur bruit: >91 dB

Type de fusible recommandé: 15 A
