Tipo di prodotto	Altoparlante attivo per auto (subwoofer)
Marca	Blaupunkt
Modello	GTw 190 A
Dimensioni (L x P x A)	280 x 200 x 70 mm
Impedenza	2 Ohm
Potenza RMS	80 W
Potenza massima	150 W
Risposta in frequenza	30 - 150 Hz
Sensibilità	95 dB
Rapporto segnale/rumore	>91 dB
Fusibile consigliato	15 A
Alimentazione	12 V, massa negativa
Tipo di ingresso	Ingresso altoparlante e ingresso RCA
Telecomando	Filo incluso
Woofer	21,5 cm x 13,5 cm
Amplificatore	MOSFET
Manutenzione	Pulire con un panno asciutto
Sicurezza	Scollegare la batteria prima dell'installazione; non perforare tubi del gas, freni o cavi; installare in un luogo ventilato
Contenuto della confezione	Subwoofer, telecomando cablato, cavi, accessori di montaggio

Domande frequenti - GTw 190 A BLAUPUNKT

Come installare il subwoofer GTw 190 A nella mia auto?

Prima di qualsiasi installazione, scollegare il cavo negativo della batteria. Scegliere un luogo ben ventilato. Fissare saldamente il subwoofer. Per il cablaggio, utilizzare i cavi forniti e collegare l'ingresso altoparlante o RCA secondo la propria autoradio. Assicurarsi che la massa sia correttamente collegata a una parte metallica del telaio.

Che tipo di fusibile devo utilizzare?

Il fusibile consigliato è di tipo 15 A. Utilizzare solo il fusibile fornito o un fusibile di ricambio identico.

Posso collegare questo apparecchio a un'autoradio senza uscita RCA?

Sì, è possibile utilizzare l'ingresso altoparlante (high-level input) per collegare le uscite degli altoparlanti della propria autoradio direttamente al subwoofer.

Come regolare il guadagno sull'amplificatore?

Ruotare la manopola GAIN per regolare il livello di ingresso. Iniziare da MIN, quindi aumentare gradualmente fino a ottenere un livello sonoro soddisfacente senza distorsione.

Cosa fare se l'apparecchio non si accende?

Controllare i collegamenti di alimentazione: il cavo di alimentazione deve essere collegato a una fonte 12V costante (15A) e la massa a un punto pulito del telaio. Assicurarsi che il fusibile non sia saltato. Verificare anche che il segnale del telecomando (cavo blu) sia correttamente collegato.

Come collegare il telecomando cablato?

Collegare il cavo del telecomando cablato all'ingresso REMOTE del subwoofer. L'altra estremità si collega all'uscita telecomando della propria autoradio (spesso un filo blu). Ciò consente di accendere/spegnere l'amplificatore con l'autoradio.

Il subwoofer produce un ronzio, cosa fare?

Un ronzio può essere dovuto a una massa difettosa. Verificare che il cavo di massa sia ben collegato a una superficie metallica non verniciata. Allontanare i cavi di alimentazione dai cavi audio. Se il rumore persiste, provare a cambiare la fase (interruttore PHASE su REV).

Posso utilizzare questo apparecchio con una batteria da 24V?

No, questo apparecchio è progettato per una tensione di 12 V a massa negativa. L'uso su 24 V potrebbe danneggiare permanentemente l'apparecchio.

Come pulire il subwoofer?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per rimuovere la polvere. Non utilizzare prodotti chimici o acqua, poiché potrebbero danneggiare i componenti.

Qual è la garanzia su questo prodotto?

La garanzia standard è generalmente di 2 anni per difetti di fabbricazione. Consultare il rivenditore o il manuale d'uso per le condizioni esatte.

MANUALE UTENTE GTw 190 A BLAUPUNKT

IT - Manuale di installazione

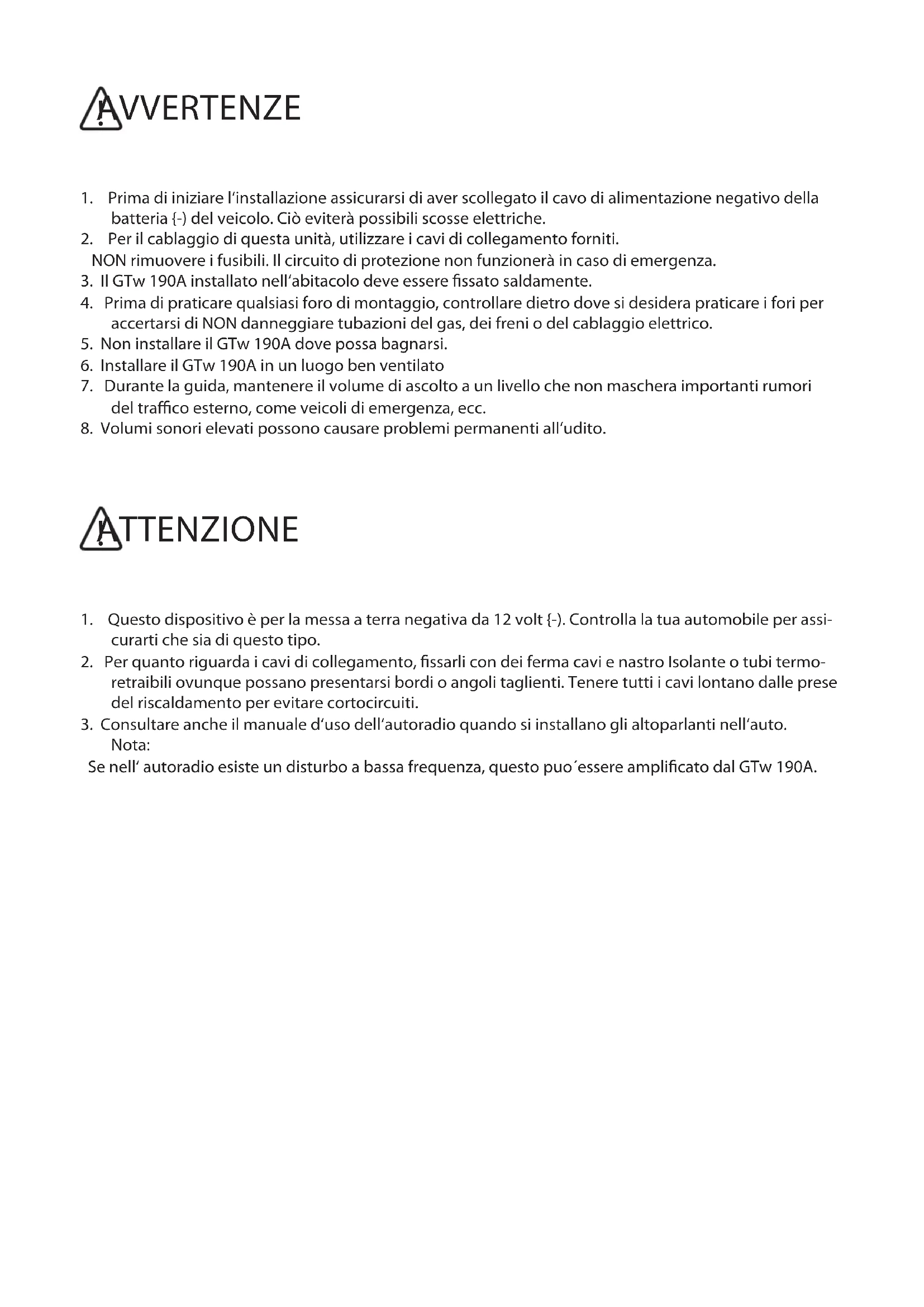

1. Prima di iniziare l'installazione assicurarsi di aver scollegato il cavo di alimentazione negativo della batteria { - } del veicolo. Ciò eviterà possibili scosse elettriche.
2. Per il cablaggio di questa unità, utilizzare i cavi di collegamento forniti.
   NON rimuovere i fusibili. Il circuito di protezione non funzionerà in caso di emergenza.
3. Il GTw 190A installato nell'abitacolo deve essere fissato saldamente.
4. Prima di praticare qualsiasi foro di montaggio, controllare dietro dove si desidera praticare i fori per accertarsi di NON danneggiare tubazioni del gas, dei freni o del cablaggio elettrico.
5. Non installare il GTw 190A dove possa bagnarsi.
6. Installare il GTw 190A in un luogo ben ventilato
7. Durante la guida, mantenere il volume di ascolto a un livello che non maschera importanti rumori del traffico esterno, come veicoli di emergenza, ecc.
8. Volumi sonori elevati possono causare problemi permanenti all'udito.

ATTENZIONE

1. Questo dispositivo è per la messa a terra negativa da 12 volt {-}. Controlla la tua automobile per assicurarti che sia di questo tipo.
2. Per quanto riguarda i cavi di collegamento, fissarli con dei ferma cavi e nastro Isolante o tubi termoretraibili ovunque possano presentarsi bordi o angoli taglienti. Tenere tutti i cavi lontano dalle prese del riscaldamento per evitare cortocircuiti.
3. Consultare anche il manuale d'uso dell'autoradio quando si installano gli altoparlanti nell'auto. Nota:
   Se nell'autoradio esiste un disturbo a bassa frequenza, questo puo'essere amplificato dal GTw 190A.

CARATTERISTICHE

1. Design piatto e compatto per il montaggio sotto il sedile o in qualsiasi luogo piccolo e stretto
2. Amplificatore MOSFET incorporato ad alta potenza per un basso potente e a bassa distorsione
3. Potente woofer da 21,5 cm x 13,5 cm per bassi ricchi e incisivi
4. Telecomando a filo incluso per la perfetta regolazione della riproduzione
5. Ingresso RCA e altoparlanti per una versatilità dell'applicazione di sistema

Esempio di cablaggio 1 (Sistema dell'ingresso della linea degli altoparlanti)

Esempio die cablaggio 2 (Sistema d'ingresso RCA)


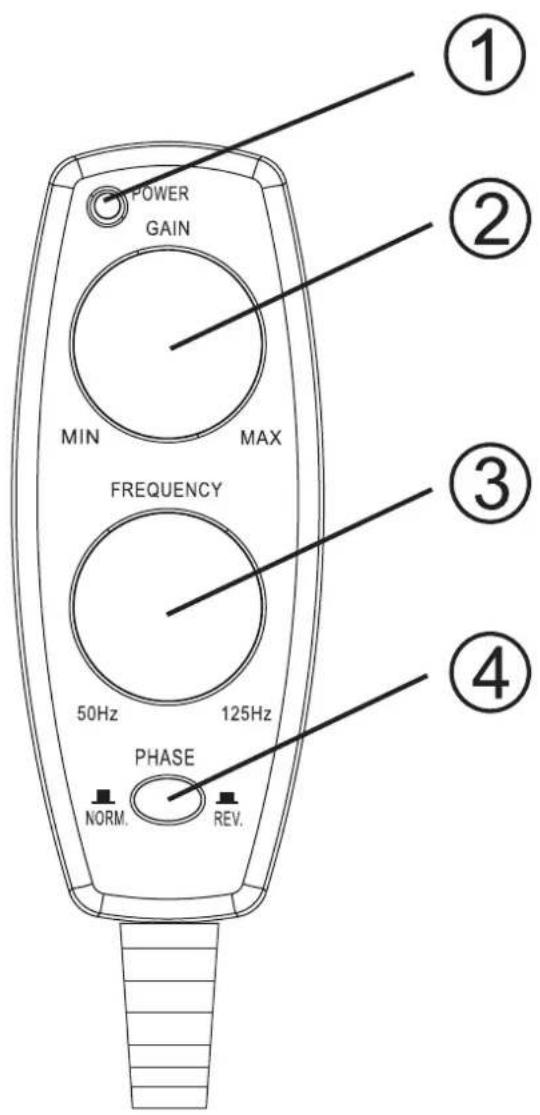

CONTROLLI E IL LORO USO

POWER GAIN MIN MAX FREQUENCY 50Hz 125Hz PHASE NORM. REV. ① ② ③ ④

① Indicatore di alimentazione Si illumina quando l'apparecchio è acceso.
② Controllo di amplificazione Unsare questo comando per stabilire il livello di amplificazione
③ Controllo della frequenza Girare questo regolatore per cambiare la frequenza durante la riproduzione del suono Regolae il livello dei bassi a vostra scelta (frequenza selezionabile da 50Hz a 125 Hz)
④ Interruttore di fase Usare l'interruttore per selezionare la fase a secondo del sistema audio

MODO DI INSTALLAZIONE

T

DOTAZIONE DI FORNITURA

1 x2
2 x2 (M5 mm x 10 mm)
3 (Ø5 mm x 18 mm) x2
4 (M3 mm x 8 mm) x2
5 x1
6 x1
7

SPECIFICAZIONE

Dimensioni: 280 x 200 x 70 mm

Impedenza: 2 Ohm

RMS Potenza: 80 W

Potenza massima: 150 W

Gamma di frequenza: 30 - 150 Hz

Sensibilitá: 95 dB

Rapporto segnale-rumore: >91 dB

Tipo di fusibile raccomandato: 15 A

Blaupunkt GTw 190 A

2 003 020 000 010
