Produkttyp	Aktiver Auto-Lautsprecher (Subwoofer)
Marke	Blaupunkt
Modell	GTw 190 A
Abmessungen (L x B x H)	280 x 200 x 70 mm
Impedanz	2 Ohm
RMS-Leistung	80 W
Maximale Leistung	150 W
Frequenzgang	30 - 150 Hz
Empfindlichkeit	95 dB
Signal-Rausch-Verhältnis	>91 dB
Empfohlene Sicherung	15 A
Stromversorgung	12 V, negative Masse
Eingangstyp	Lautsprechereingang und RCA-Eingang
Fernbedienung	Kabelfernbedienung inklusive
Woofer	21,5 cm x 13,5 cm
Verstärker	MOSFET
Pflege	Mit einem trockenen Tuch reinigen
Sicherheit	Vor der Installation die Batterie abklemmen; nicht in Gas-, Brems- oder Kabelleitungen bohren; an einem belüfteten Ort installieren
Lieferumfang	Subwoofer, Kabelfernbedienung, Kabel, Montagezubehör

Häufig gestellte Fragen - GTw 190 A BLAUPUNKT

Wie installiere ich den Subwoofer GTw 190 A in meinem Auto?

Vor der Installation das negative Kabel der Batterie abklemmen. Wählen Sie einen gut belüfteten Ort. Befestigen Sie den Subwoofer fest. Verwenden Sie für die Verkabelung die mitgelieferten Kabel und schließen Sie je nach Autoradio den Lautsprechereingang oder RCA-Eingang an. Stellen Sie sicher, dass die Masse ordnungsgemäß mit einem Metallteil des Fahrgestells verbunden ist.

Welche Sicherung sollte ich verwenden?

Die empfohlene Sicherung ist Typ 15 A. Verwenden Sie nur die mitgelieferte Sicherung oder eine identische Ersatzsicherung.

Kann ich dieses Gerät an ein Autoradio ohne RCA-Ausgang anschließen?

Ja, Sie können den Lautsprechereingang (High-Level-Eingang) verwenden, um die Lautsprecherausgänge Ihres Autoradios direkt an den Subwoofer anzuschließen.

Wie stelle ich den Gain am Verstärker ein?

Drehen Sie den GAIN-Regler, um den Eingangspegel anzupassen. Beginnen Sie auf MIN und erhöhen Sie allmählich, bis eine zufriedenstellende Lautstärke ohne Verzerrung erreicht wird.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Stromanschlüsse: Das Stromkabel muss an eine konstante 12V-Quelle (15A) angeschlossen sein und die Masse an einen sauberen Punkt des Fahrgestells. Stellen Sie sicher, dass die Sicherung nicht durchgebrannt ist. Überprüfen Sie auch das Fernbedienungssignal (blaues Kabel) auf korrekten Anschluss.

Wie schließe ich die Kabelfernbedienung an?

Schließen Sie das Kabel der Kabelfernbedienung an den REMOTE-Eingang des Subwoofers an. Das andere Ende wird an den Fernbedienungsausgang Ihres Autoradios (oft ein blaues Kabel) angeschlossen. Dadurch kann der Verstärker mit dem Autoradio ein-/ausgeschaltet werden.

Der Subwoofer brummt, was tun?

Ein Brummen kann durch eine schlechte Masse verursacht werden. Überprüfen Sie, ob das Massekabel gut mit einer unlackierten Metallfläche verbunden ist. Halten Sie Stromkabel von Audiokabeln fern. Wenn das Geräusch anhält, versuchen Sie, die Phase zu ändern (Schalter PHASE auf REV).

Kann ich dieses Gerät mit einer 24V-Batterie verwenden?

Nein, dieses Gerät ist für eine Spannung von 12 V mit negativer Masse ausgelegt. Die Verwendung mit 24 V könnte das Gerät dauerhaft beschädigen.

Wie reinige ich den Subwoofer?

Trennen Sie das Gerät vor der Reinigung vom Strom. Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie keine Chemikalien oder Wasser, da dies die Komponenten beschädigen könnte.

Wie lautet die Garantie für dieses Produkt?

Die Standardgarantie beträgt in der Regel 2 Jahre auf Herstellungsfehler. Für genaue Bedingungen wenden Sie sich an Ihren Händler oder lesen Sie die Bedienungsanleitung.

BEDIENUNGSANLEITUNG GTw 190 A BLAUPUNKT

DE - Installationsanleitung

EN - Installation Manual

FR - Installation Manuel

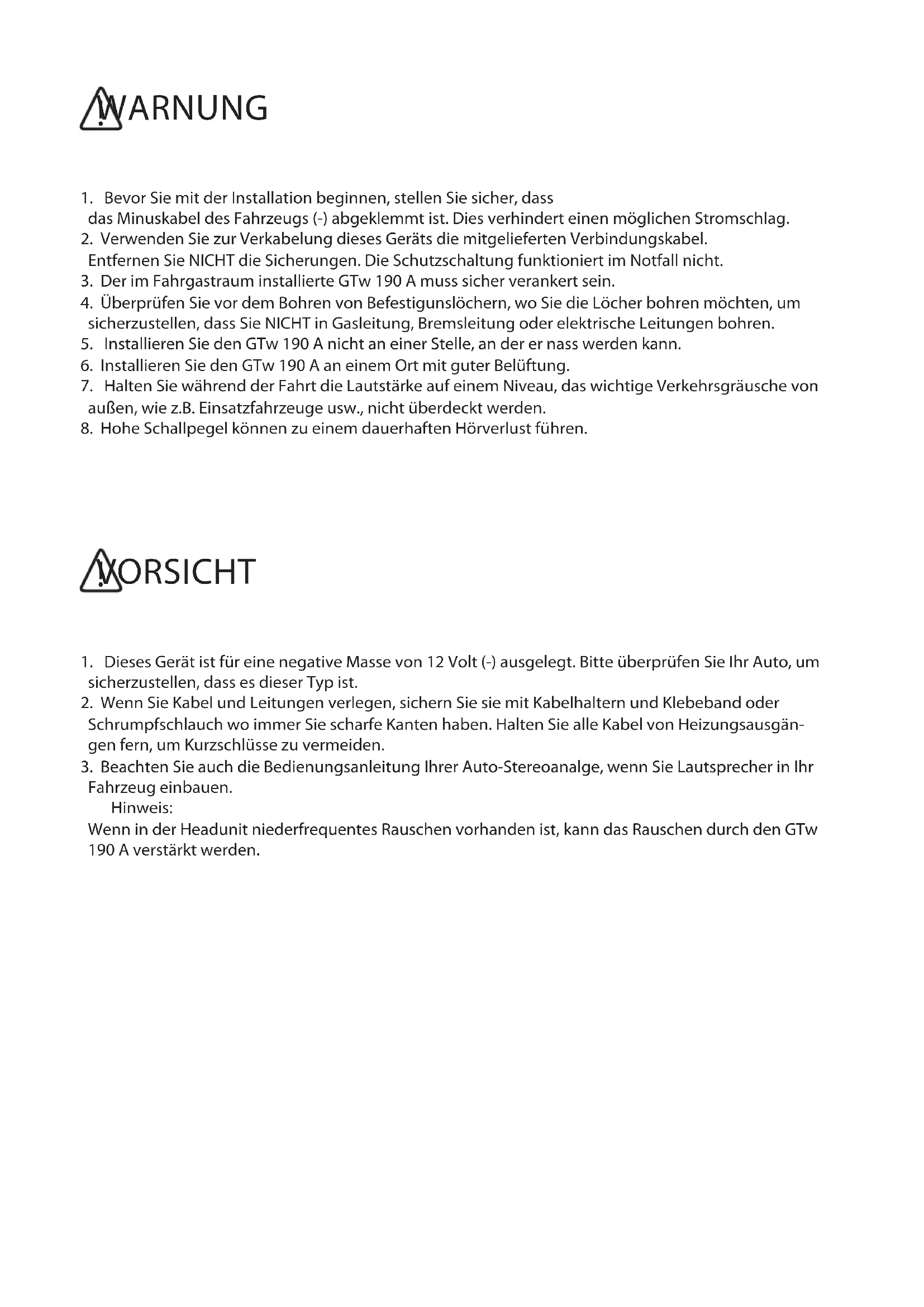

1. Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass das Minuskabel des Fahrzeugs (-) abgeklemmt ist. Dies verhindert einen möglichen Stromschlag.
2. Verwenden Sie zur Verkabelung dieses Geräts die mitgelieferten Verbindungskabel. Entfernen Sie NICHT die Sicherungen. Die Schutzschaltung funktioniert im Notfall nicht.
3. Der im Fahrgastraum installierte GTw 190 A muss sicher verankert sein.
4. Überprüfen Sie vor dem Bohren von Befestigunslöchern, wo Sie die Löcher bohren möchten, um sicherzustellen, dass Sie NICHT in Gasleitung, Bremsleitung oder elektrische Leitungen bohren.
5. Installieren Sie den GTw 190 A nicht an einer Stelle, an der er nass werden kann.
6. Installieren Sie den GTw 190 A an einem Ort mit guter Belüftung.
7. Halten Sie während der Fahrt die Lautstärke auf einem Niveau, das wichtige Verkehrsgräusche von außen, wie z.B. Einsatzfahrzeuge usw., nicht überdeckt werden.
8. Hohe Schallpegel können zu einem dauerhaften Hörverlust führen.

WORSICHT

1. Dieses Gerät ist für eine negative Masse von 12 Volt (-) ausgelegt. Bitte überprüfen Sie Ihr Auto, um sicherzustellen, dass es dieser Typ ist.
2. Wenn Sie Kabel und Leitungen verlegen, sichern Sie sie mit Kabelhaltern und Klebeband oder Schrumpfschlauch wo immer Sie scharfe Kanten haben. Halten Sie alle Kabel von Heizungsausgängen fern, um Kurzschlüsse zu vermeiden.
3. Beachten Sie auch die Bedienungsanleitung Ihrer Auto-Stereoanalge, wenn Sie Lautsprecher in Ihr Fahrzeug einbauen.
   Hinweis:
   Wenn in der Headunit niederfrequentes Rauschen vorhanden ist, kann das Rauschen durch den GTw 190 A verstärkt werden.

EIGENSCHAFTEN

DE

1. Flaches und kompaktes Design für die Montage unter dem Sitz oder jedem Ort mit wenig Platz.
2. Eingebauter Hochleistungs-MOSFET-Verstärker für kraftvollen Klang und minimale Verzerrung.
3. Leistungsstarker 21,5 cm x 13,5 cm Tieftöner für satten und druckvollen Bass.
4. Kabelfernbedienung für die Einstellung einer präzisen Basswiedergabe.
5. Chich- und Lautsprechereingänge für Vielseitigkeit der Systemanwendung.

Anschlusskabel 1 (Lautsprecher-Line-Eingangs-System)


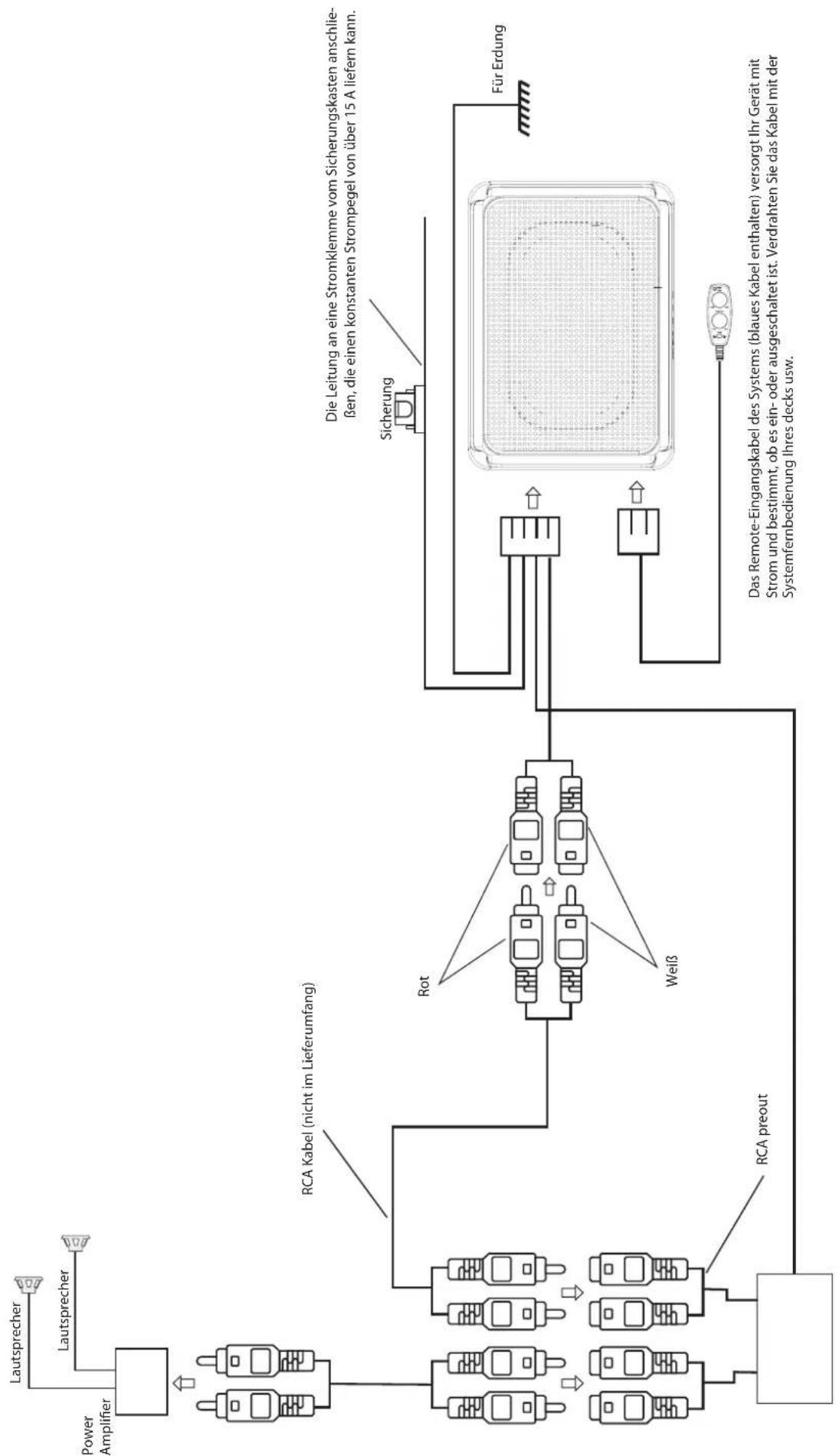

Anschlussbeispiel 2 (RCA Eingangs-System)


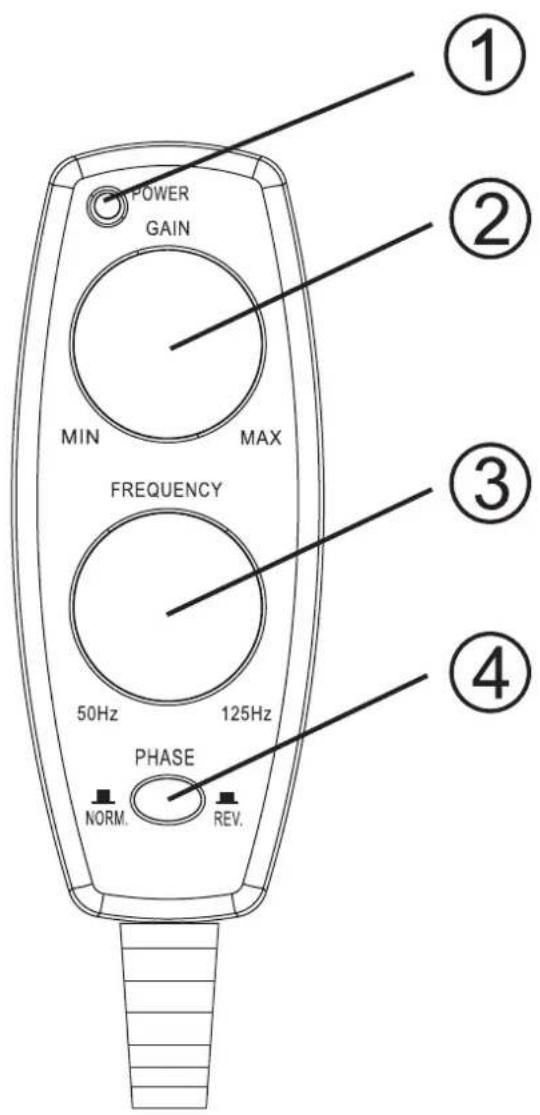

BEDIENELEMENTE UND IHRE VERWENDUNG

POWER GAIN MIN MAX FREQUENCY 50Hz 125Hz PHASE NORM. REV. ① ② ③ ④

① Kontrollleuchte

Leuchtet, wenn die Stromversorgung eingeschaltet ist

② Verstärkungsregler

Mit diesem Regler wird der Verstärkerpegel eingestellt

③ Frequenzregler

Mit diesem Regler wird die Frequenz während der Wiedergabe geregelt.

Den Regler nach Wunsch einstellen. (Wählbare Frequenz von 50 - 125 Hz=

④ Phasenschalter

Mit diesem Schalter wird die Phase entsprechend dem System ausgewählt

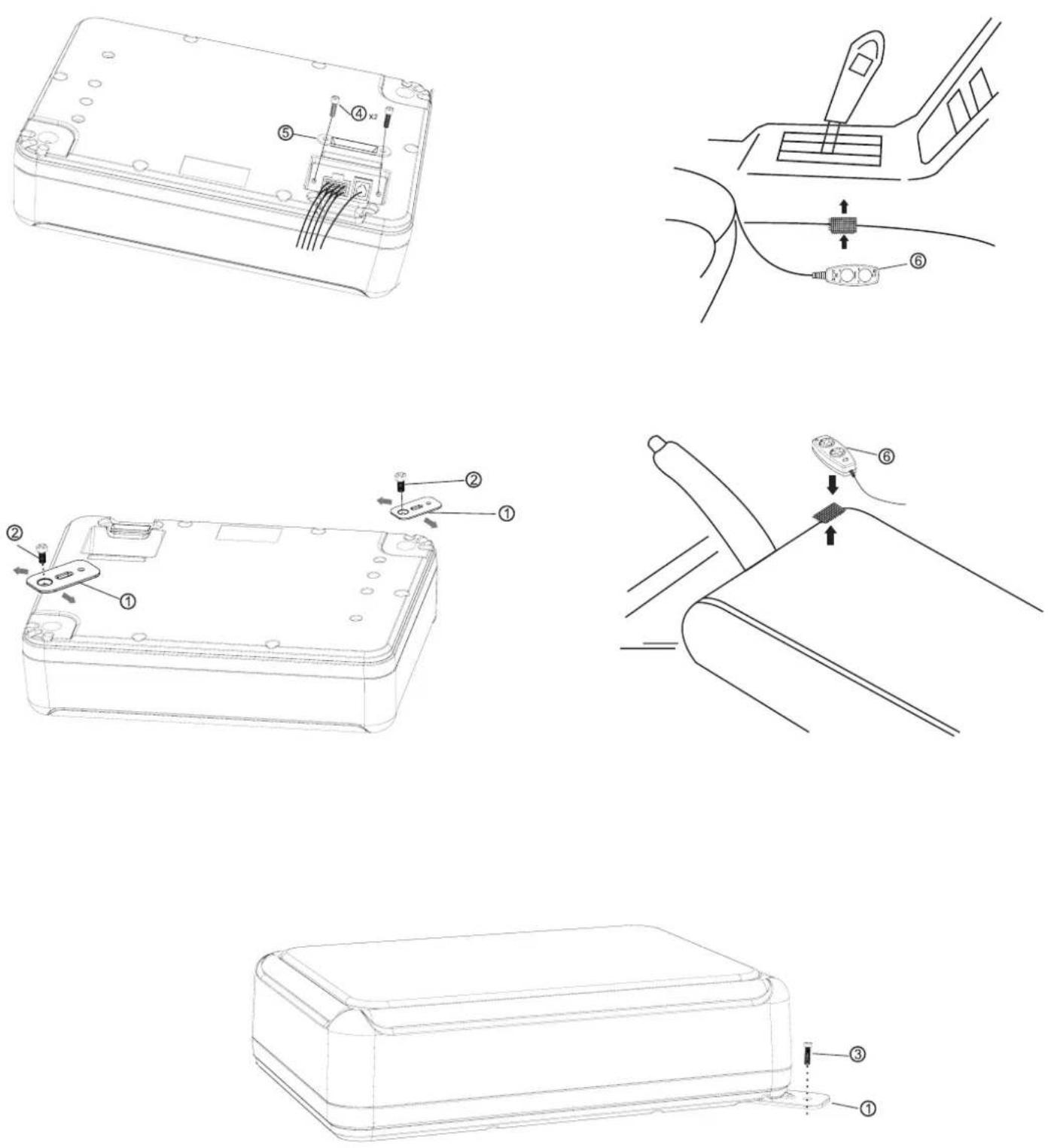

EINBAU

D

LIEFERUMFANG

1

x2

2 ×2 (M5 mm x 10 mm)

x2

3 (Ø5 mm x 18 mm)

x2

4 (M3 mm x 8 mm)

[Non-Text]

5

x1

6

x1

7

Abmessungen: 280 x 200 x 70 mm

Impedanz: 2 Ohm

RMS Power: 80 W

Max. Power: 150 W

Übertragungsbereich: 30 - 150 Hz

Wirkungsgrad: 95 dB

Signal-Rausch-Verhältnis: >91 dB

Empfohlener Sicherungstyp: 15 A

31785 Hameln/Deutschland
