Type de produit	Ferme-porte en applique
Marque / Fabricant	KABA (dormakaba)
Certification	ANSI/BHMA Grade 1
Conformite accessibilite	ADA (acces sans obstacles)
Force de ressort reglable	Tailles 1 a 6 (livre taille 4)
Sens de montage	Universel gauche et droite
Positions de montage	Bras standard, bras parallele, о-jambe
Reglage vitesse fermeture	2 vannes independantes (180°-10° et 10°-0°)
Backcheck	Ajustable
Compatibilite portes	Metal creux, aluminium, bois
Usage preconise	Commercial et institutionnel
Garantie fabricant	25 ans

FOIRE AUX QUESTIONS - 8600 KABA

Comment régler la vitesse de fermeture du ferme-porte KABA 8600 ?

Le KABA 8600 dispose de deux vannes de réglage indépendantes : une pour la phase principale (de 180° à 10°) et une pour le claquement final (de 10° à 0°). Tournez chaque vanne dans le sens antihoraire pour ralentir la fermeture, dans le sens horaire pour l'accélérer. Réglez toujours à la valeur minimale qui garantit une fermeture sûre et complète.

Comment ajuster la force du ressort du KABA 8600 ?

Le 8600 est livré en force de ressort taille 4. Il est réglable de la taille 1 (force minimale) à la taille 6 (force maximale) via la vis de réglage prévue à cet effet. Choisissez la taille adaptée au poids et à la largeur de votre porte pour assurer une fermeture correcte sans trop de résistance à l'ouverture.

Dans quelles positions peut-on monter le ferme-porte KABA 8600 ?

Le 8600 s'installe en trois positions : bras standard (corps sur le vantail, côté tirage), bras parallèle (corps sur le vantail, côté poussée) et montage en о-jambe (corps fixé en haut du bâti). La position bras parallèle est recommandée pour les couloirs à fort trafic car elle réduit l'encombrement du bras.

Le ferme-porte KABA 8600 convient-il aux portes gauche et droite ?

Oui, le 8600 est non directionnel. Il s'adapte indifféremment aux portes à ouverture droite et à ouverture gauche sans modifier le corps du ferme-porte. Seule l'orientation du bras de montage change lors de l'installation.

Comment fonctionne et régler le backcheck du KABA 8600 ?

Le backcheck est un amortisseur qui ralentit la porte en fin d'ouverture pour éviter qu'elle ne heurte le mur ou la cloison. Sur le 8600, la résistance du backcheck est réglable via une vanne dédiée : tournez dans le sens horaire pour augmenter la résistance, dans le sens antihoraire pour la réduire. Ne supprimez pas totalement cet amortisseur pour protéger la porte et le bâti.

La porte ne se ferme plus complètement, que faire ?

Vérifiez d'abord que le bras est correctement articulé et que toutes les vis de fixation sont bien serrées. Augmentez ensuite légèrement la force du ressort (taille supérieure) ou accélérez la vitesse de claquement final. Si la porte frotte sur son cadre, le problème peut venir d'un désalignement du vantail qui est indépendant du ferme-porte.

La porte claque trop fort, comment corriger ce problème ?

Ralentissez la vitesse de claquement final en tournant la vanne 10°-0° dans le sens antihoraire. Évitez de réduire excessivement la force du ressort, car la porte doit rester capable de se fermer complètement et de maintenir le loquet engagé, notamment sur les portes coupe-feu.

Sur quels types de portes peut-on installer le KABA 8600 ?

Le 8600 est conçu pour les portes à usage commercial : portes en métal creux, en aluminium et en bois. Il est adapté aux bâtiments commerciaux et institutionnels (bureaux, écoles, hôpitaux, etc.). Respectez les dimensions minimales du bâti indiquées dans la notice d'installation (rail minimal de 5 à 6,7 cm).

Le KABA 8600 est-il certifié pour les portes coupe-feu ?

Le 8600 est certifié ANSI/BHMA Grade 1. Pour une application sur porte coupe-feu, vérifiez que la référence exacte choisie porte la mention fire-rated, car toutes les variantes de la gamme ne sont pas homologuées pour cet usage. Consultez votre distributeur dormakaba pour confirmer la conformité.

Quelle est la garantie du ferme-porte KABA 8600 ?

dormakaba offre une garantie de 25 ans sur la gamme 8600. Elle couvre les défauts de fabrication et de matériaux dans des conditions d'utilisation et d'entretien normales. Conservez votre justificatif d'achat pour toute demande de garantie auprès du revendeur ou de dormakaba.

MODE D'EMPLOI 8600 KABA

(Illustration d'un montage régulier, main droite). Choisis le type de montage selon la main de la porte. Detacher le gabarit approprié, en le découpant sur la ligne pointillée. Utiliser les lignes de reférence pour aligner le gabarit selon les instructions. À l'aide d'un pointau, marquer les trous etencer selon les instructions du gabarit. NE PAS UTILISER LE GABARIT PLEINE DIMENSION SI VOUS UTILISEZ UNE PLAQUE ARRÊRÉ OU UNE CONSOLE.

Mounting Index

Pour activer l'option de retenue.

1. Desserer le boulon de retenue
2. Ouvr la porte 3^ - 5^ avant la position de retenue désiree.
3. Bien serrer le boulon de retenue.
4. Refermer la porte en tirant. (NE PAS POUSSER LA PORTE AU DELÀ DE LA POSITION DE RETENUE. UN BUTOIR AUXILIAIRE DOIT BLOQUER L'OUVERTURE.)
5. Pour désactiver, fermer la porte en tirant jusqu'à ce que la retenue soit désengageée et que le ferme-porte puisse prendre la relève.

BOULON DE RETENUE

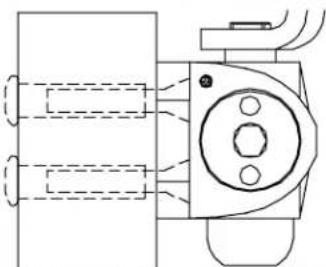

Components/Componentes/Pièces

Door Closer

Cierrapuertas

Ferme-porte

Vis combo à tête cylindrique bombée

Connecting Arm

Brazo Conector

Vis du Bras connecteur

Pinion Screw

Tornillos de Piñón

Vis du pignon

Bar & Shoe

Barra y Zapata

Barreetsabot

Dust Cap

Guarda polvos

Capuchon anti-poussiere

Vis du Bras connecteurs Boulon

Cover

Cubierta

Boftier

Vis combo à tete plate.

PA Bracket

Soporte Brazo paralelo

Vis du sabot du bras parallele

Optional Components

ATTENTION: Des boulons m-f doivent etre utilisés pour la fixation des pièces sur des portes coupe-feu non renforcées, en bois ou en

plastique recouvert de composité, à moins d'instructions contraires du fabricant.

Vérifier le fonctionnement de la porte avant d'installer le femme-porte.

Durant l'installation, vérifier attentivement le positionnement du bras.

Ouverture maximum 180°

Épaisseur maximum 4-1/2" pour les applications sur linteau supérieur.

Sex nuts Contratuercas Boulons m-f

Replacement Screws / Tornillos de Repecto / Vis de remplacement

1/4-20 Machine Screws / 1/4-20 Tornillos / Vis à metaux 1/4-20

No.14 Wood Screws / Tornillos para Madera del No. 14/ Vis a bois no 14

Verifique la fonction de backcheck (BC)

S'assurer que la tension du ressort du ferme-porte est adequate avant d'ajuster

la vitesse de ferneture.

La porto doit prendre de 3 à 6 secondes pour se refemer de 90^

Ne pas dévisser les soupapes en dea du boitier du ferme-porte.

Vérifier la vitesse (S) de fermetre et la vitesse (L) de verrouillage, ajuster au besoin.

Vérifier la butée (BC).

La fonction butée DQIT est en position "ON" pour un montage abras parallele.

La position de la butée avancerad'environ 15^

Vérifier la fonction temps de pause (DEL) enoption.

Le cheque a retardé l'action (DEL) la fonction si foumi.

8616 convient aux composants d'acces interieur libre de 5ib.

Au besoin, ajuster le ressort du ferme-porte et vérifier la force de

fermeture jusqu'ae qu'elle soit adequate.

On doit toujours utiliser des charnières et pivots à roulement à billes.

Référence de l'emplacement des réglages (page 6)

La porte ne se verrouille pas*

1. Tourner la soupape de verrouillage dans le sens contraire des aiguilles d'une montre pour accroître la vitesse (Ne pas dépasser la surface du boitier du ferme-porte). La porte ne doit pas claqueur.

2. Accroitre la tension duressort s'il est reglable.

3. Vérifier la charnière, le coupe-froid ou autres sources de résistance.
4. Vérifier si le vent a une influence négative ou positive.
5. La dimension de la porte doit convenir aux recommandations du fabricant sur le ressort.
6. Vérifier si l'emplacement du ferme-porte et des accessoires est conforme aux instructions du gabarit.

Aucune pause avant le verrouillage*

1. Tourner la soupape de verrouillage dans le sens des aiguilles d'une montre pour augmenter l'effet de tampon.
2. Vérifier si l'emplacement du ferme-porte et des accessoires est conforme aux instructions du gabarit.

Faible bute d'ouverture\*

1. Toumer la soupape de butée dans le sens des aiguilles d'une montre pour accroître l'effet de tampon.
2. Pour le bras parallele, s'assurer que la soupape de butée a eté reglee.
3. Verifier si l'emplacement du ferme-porte et des accessoires est conforme aux instructions du gabarit.

Aucune pause avant la fermeture*

1. Le ferme-porte doit être muni de cette fonction.
2. Toumer la soupape de verrouillage dans le sens des aiguilles d'une montre pour augmenter le temps de pause.
3. Verifier si l'emplacement du ferme-porte et des accessoires est conforme aux instructions du gabarit

La porteclaque

1. Tourner les soupapes de verrouillage et de vitesse dans le sens des aiguilles d'une montre.
2. Vérifier si la dimension de la porte convient aux commandations du fabricant sur le dessort.
3. Vérifier si le vent ou la ventilation a une influence négative ou positive
4. Vérifier si l'emplacement du ferme-porte et des accessoires est conforme aux instructions du gabarit.

En Cas Défaillances

La porte se ferme trop lentement*

1. Vérifier et régré les soupapes de verrouillage, de vitesse et de butée (le cas échéant) dans le sens contraire des aiguillées d'une montre pour accroître la vitesse de fermeture.
   2, Vérifier si la tension du ressort convient à la dimension de la porte.
2. Verifier si la dimension de la porte convient aux recommendations du fabricant sur le ressort.
3. Vérifier si le vent ou la ventilation a une influence négative ou positive.
4. Vérifier si l'emplacement du ferme-porte et des accessoires est conforme aux instructions du gabarit.

Ne peut respecter les exigences de force de fermeture de 5 lb (A.D.A.)

1. Verifier si le ferme-porte est muni d'un accès interieur libre.
2. Vérifier si l'emplacement du ferme-porte et des accessoires est conforme aux instructions du gabarit.
3. Retirer le bras du ferme-porte, vérifier la force requise pour ouvrir la porte sans ferme-porte.Si la force pour ouvrir la porte est plus de 1/2 à 3/4 lb, vérifier la friction de la charnière, le vent ou autres sources de résistance.
4. Vérifier si le vent ou la ventilation a une influence négative ou positive.
5. Vérifier si la dimension de la porte convient aux recommandations du fabricant sur le ferme-porte à accès libre. NOTE: les ferme-porte doivent être utilisés avec des chamîères et pivots à roulement à billes.

La porte ne s'ouvre pas complètement*

1. Verifier si le femme-porte et le montage permettent l'ouverture désirée.
2. Vérifier si l'emplacement du ferme-porte et des accessoires est conforme aux instructions du gabarit.
3. Vérifier si les chamières permettent l'ouverture désirée.
4. Vérifier si un obstacle bloque l'ouverture désirée.

La porte ne s'ouvre pas à 180^

1. Verifier si le femme-porte et le montage permettent l'ouverture désiree.
2. S'assurer d'avoir besoin le bon gabarit. Le gabarit et les instructions sont identifiés à cet effet.
3. Vérifier si les chamières ont 4-1/2" x 4-1/2" et les pivots permettent l'ouverture désirée.
4. Si la charrière est spéciale ou inhabituelle, s'assurer d'avoir utilisé le gabarit foumi.
5. Verifier si un obstacle bloque l'ouverture désiree.
6. Un linteau trop profund peut empêcher l'ouverture désirée. Consulter le catalogue pour la réglage de la longueur du bras.

Montage sur le linteau supérieur: si la porte est ouverte et le bras est regle à

90^ , le sabot ne pourra toucher à la porte.

1. Vérifier l'épaissur et consulter le catalogue pour sélectionner le bras approprié.

Le ferme-porte se detache de la porte ou du cadre
1. Verifier si les pieces sont fixées ajustement.
2. Vérifier si la porte et le cadre ont été renforcés ajustement.
3. Verifier si la parte et le cadre ont ete percés (bois) ou percés et taraudés (metal) en fonction des attaches fournies.
4. Verifier si les attaches foumies avec le ferme-porte ont ete utilisées.
5. Sur les portes en composite ou non renforcées, des boulons m-f doivent etre utilisés.6.
Vérifier si la longueur des boulons m-f correspond à l'épaisseur de la porte.

Le ferme-porte et/ou les accessoires se déplacant sur la porte et/ou le cadre 1. Verifier si les pièces sont fixées équadratement.

1. Verifier si la porte et le cadre ont ete renforcés adequatement
2. Vérifier si l'emplacement du renfort et des pieces du ferme-porte correspond aux spécifications.
3. Vérifier si les attaches fournies ont été utilisées.

*Se reporter aux instructions de montage pour s'assurer de relier ajustement le bras principal au femme-porte.
