Merci d'avoir acheté ce produit Fostex.

Ce mode d'emploi vous donne les informations de base sur l'utilisation de cet appareil.

Lisez-le avant d'utiliser l'appareil pour la première fois.

■ AVERTISSEMENT et PRÉCAUTIONS

• ATTENTION : Le symbole ^4 Pour éviter tout risque de choc électrique, ne connectez pas l'appareil au secteur quand la grille est retirée.
• AVIS : L'appareil de construction de CLASSE I doit être raccordé à une prise SECTEUR dotée d'une protection par mise à la terre.
• ATTENTION : POUR ÉVITER TOUT CHOC ÉLECTRIQUE, FAITES CORRESPONDRE LA BROCHE LARGE DE LA FICHE AVEC LA FENTE LARGE ET INSÉREZ BIEN À FOND.
• AVIS : Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.
• ATTENTION : L'utilisation de commandes, de réglages ou de procédures autres que ceux spécifiés ici peut entraîner une exposition à des rayonnements dangereux.
• AVIS : Tout changement ou modification de cet appareil non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à utiliser l'appareil.
• AVIS : Ne placez pas l'appareil sur une surface molle, poreuse ou sensible, pour éviter d'endommager la surface. Utiliser un écran de protection entre l'appareil et la surface pour protéger la surface.
• AVIS : L'utilisation de cet appareil près d'une lumière fluorescente peut causer des interférences avec l'utilisation de la télécommande. Si l'appareil a un comportement erratique éloignez-le de tout éclairage fluorescent qui pourrait en être la cause.
• ATTENTION : Danger d'explosion sur la pile est remplacez de façon incorrecte. Remplacez-la uniquement avec le même type de pile ou un type équivalent.

• AVIS : N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.

• AVIS : La fiche secteur est utilisée comme dispositif de mise hors tension et doit rester facilement accessible pendant l'utilisation. Pour déconnecter l'appareil complètement du secteur, la fiche secteur doit être débranchée de la prise secteur.

• Ne mélangez pas une pile neuve et une pile usée. Ne mélangez pas des piles alcalines, standard (carbone-zinc) ou rechargeables (Ni-Cd, Ni-MH, etc).
• Ne démarrez pas votre ordinateur avec votre casque d'écoute sur vos oreilles. De plus, quand vous utilisez le casque d'écoute, ne réglez pas le volume trop haut.

AVIS : POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU L'ARRIÈRE). IL N'Y A PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR À L'INTÉRIEUR. FAITES RÉPARER L'APPAREIL PAR UN PERSONNEL QUALIFIÉ.

Le symbole de l'éclair à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur sur la présence d'une « tension dangereuse » non isolée dans le boîtier de l'appareil. Cette tension peut être suffisante pour provoquer l'électrocution de personnes.

Le point d'exclamation dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence d'instructions importantes de fonctionnement et d'entretien (réparation) dans les instructions fournies avec cet appareil.

■ INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

1) Lisez ces instructions.
2) Conservez ces instructions.
3) Tenez compte de tous les avertissements.
4) Respectez toutes les instructions.
5) N'utilisez pas cet appareil à proximité de l'eau.
6) Ne nettoyez l'appareil qu'avec un chiffon sec.
7) Ne bouchez pas les orifices de ventilation. Installez cet appareil conformément aux instructions du fabricant.
8) N'installez pas l'appareil à proximité de sources de chaleur telles que des radiateurs, des accumulateurs de chaleur, des poêles, ou d'autres appareils (comprenant les amplificateurs) qui produisent de la chaleur.
9) N'outrepassez pas les mesures de sécurité de la fiche polarisée ou avec mise à la terre. Une prise polarisée comporte deux broches dont l'une plus large que l'autre. Une fiche avec mise à la terre contient 2 broches normales et une troisième pour la terre. La broche large ou la broche de terre sont pour votre sécurité. Lorsque la fiche fournie ne correspond pas à votre prise de courant, consultez un électricien pour le remplacement de la prise de courant.
10) Empéchez le cordon d'alimentation d'être piétiné ou pincé, en particulier au niveau des fiches, des prises de courant et des sorties des appareils.
11) N'utilisez que des accessoires spécifiés par le fabricant.

12) N'utilisez l'appareil qu'avec un chariot, un socle, un trépied, un support ou une table spécifié par le fabricant, ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faites attention quand vous déplacez l'ensemble chariot/appareil pour éviter des blessures qui pourraient être causées par un basculement.

13) Débranchez cet appareil pendant un orage ou s'il ne doit pas être utilisé pendant une longue période.

14) Confiez toute réparation à un personnel qualifié. L'appareil doit être réparé s'il a été endommagé de tel façon que le cordon ou la fiche d'alimentation est endommagé, si un liquide a coulé ou un objet est tombé à l'intérieur, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou est tombé.

15) L'appareil doit être utilisé dans un zone dégagée.

16) L'appareil ne doit pas être exposé aux fuites d'eau ni aux éclaboussures, et aucun objet rempli de liquide tel qu'un vase ne doit être placé sur l'appareil.

17) La fiche secteur est utilisée comme dispositif de mise hors tension. Elle doit rester facilement accessible et ne doit pas être bloquée pendant l'utilisation. Pour déconnecter complètement l'appareil de l'alimentation secteur, l'appareil doit être déconnecté de la prise secteur murale.

■ Fonctionnalités du PC100USB-HR2

• Commande de volume qui prend en charge l'entrée USB.
• Commande à distance du volume du casque d'écoute et du système d'enceintes.
• Compact et robuste.
• Peut être utilisé tel quel: aucun câble supplémentaire n'est nécessaire.
• Peut être utilisé comme un pilote standard pour Windows et Mac OS X.
• Prend en charge une entrée maximum de 96 kHz/24 bits (PCM) en utilisant une application de lecture compatible avec le son haute résolution ou équivalent.

■ Accessoires

Les accessoires fournis sont les suivants. Vérifiez que tous les accessoires sont présents après l'achat.

• Câble USB (type AB/1 m) × 1
• Câble Cinch RCA (1,5 m) × 2
• Mode d'emploi (ce livret) × 1

■ Configuration requise

Les ordinateurs pouvant être connectés à l'appareil doivent avoir les caractéristiques suivantes.

• Système d'exploitation : Windows 7 ou supérieur, Mac OS X V10.6 ou supérieur
• USB : Compatible USB2.0

Caractéristiques techniques

Prise [OUTPUT] (L/R) Connecteur Prise Cinch RCA
		Impédance de charge adaptée 10 kΩ ou plus
		Niveau de sortie standard +6 dBV (0 dBFS)
Prise [PHONES] Connecteur Mini prise stéréo Φ3,5
		Impédance de charge adaptée 32 Ω ou plus
		Sortie nominale 30 mW + 30 mW (32 Ω en charge, DHT 0,5% ou moins)
Prise [USB] Connecteur Connecteur USB de type B
		Fréquences d'échantillonnage prise en charge (kHz)
Débit binaire de quantification		16/24 bits
Alimentation Alimentation du bus USB (5V, 500 mA)
Consommation électrique		2,5 W maximum
Poids Environ 210 g (câbles non compris)
Dimensions extérieures		66 mm (largeur) × 44 mm (hauteur) × 70 mm (profondeur)

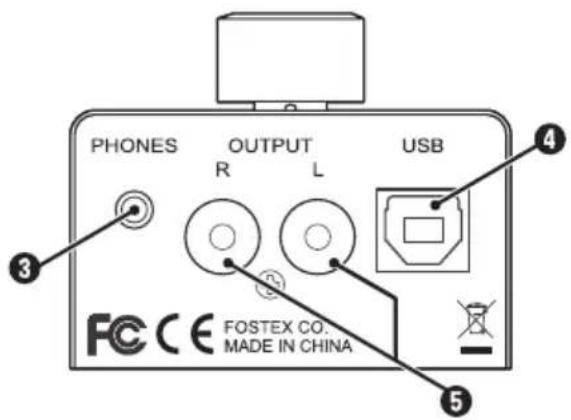

Nom des pièces et fonctions

Panneau supérieur Panneau arrière

Fostex LINK MIN MAX PC100USB-HR2 HR

PHONES OUTPUT R L USB 3 FC CE FOSTEX CO. MADE IN CHINA 4 5

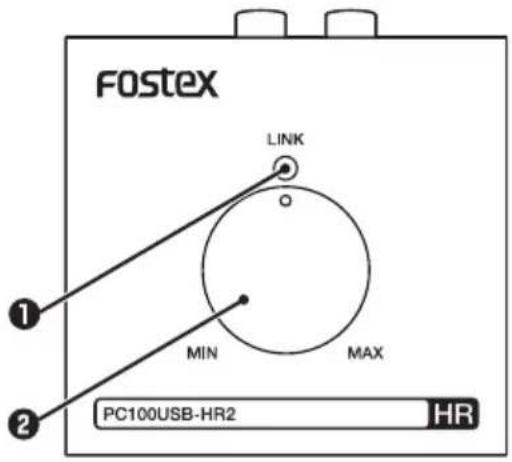

① L'indicateur [LINK]

S'allume quand l'ordinateur connecté par câble USB reconnaît correctement l'appareil.

La couleur diffère en fonction de la fréquence d'échantillonnage.

Allumé en vert: 32 kHz à 48 kHz

Allumé en orange : 88,2 kHz, 96 kHz

Éteint: l'ordinateur est hors tension, en hibernation ou en veille.

② Bouton de volume

Ajuste le niveau de sortie de l'appareil. Il fonction pour la prise [PHONES] et les prises [OUTPUT].

③ Prise de sortie [PHONES]

Connectez-la au casque d'écoute.

4 Prise d'entrée [USB]

Connectez-la à un ordinateur en utilisant le câble USB fourni.

Quand vous connectez le câble, l'ordinateur reconnaît l'appareil automatiquement et l'enregistrer comme périphérique de sortie sonore.

Quand un signal audio est entrée, l'alimentation est fournie en même temps.

Remarque

Pour que l'alimentation soit stable, connectez l'appareil directement à l'ordinateur et non pas à travers un concentrateur USB.

⑤ Prise [OUTPUT] (L/R) (prise Cinch RCA)

Des signaux audio analogiques sont sortis. Connectez à la prise d'entrée de ligne d'une enceinte de contrôle active ou d'un amplificateur audio.

Quand vous connectez le casque d'écoute à la prise [PHONES], aucun signal ne sort par les prises [OUTPUT] (L/R).

Connexion à des appareils

Remarque

- Réduisez le volume de chaque appareil avant de mettre l'appareil sous tension.

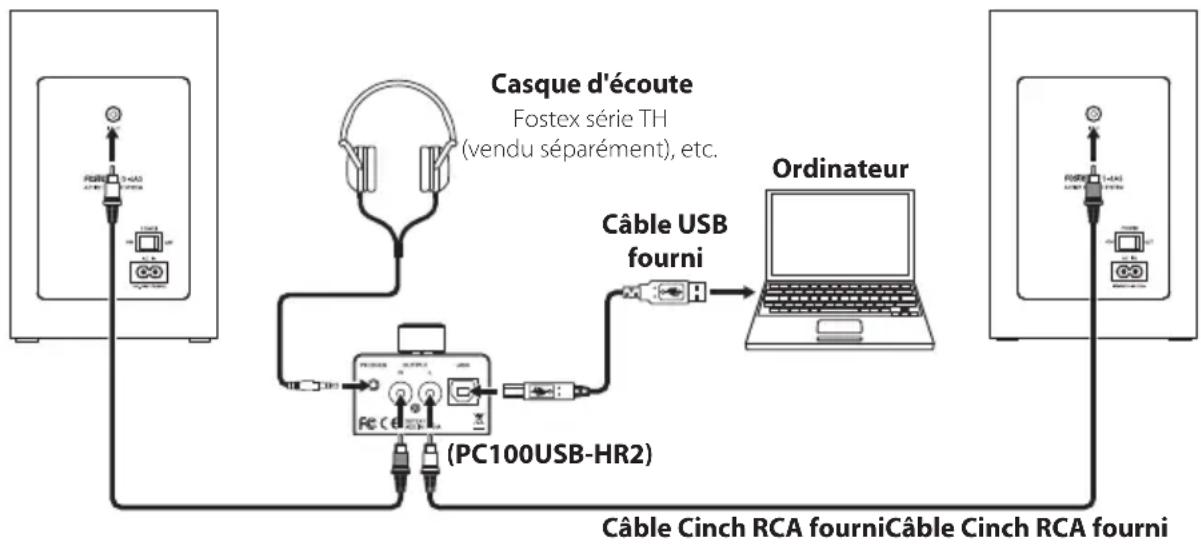

(Exemple de connexion)

1 Connexion de l'appareil à un ordinateur.

Connectez la prise d'entrée [USB] de l'appareil à la prise USB de l'ordinateur en utilisant le câble USB fourni.

2 Connexion de l'appareil à un casque d'écoute ou à une enceinte de contrôle active.

- Pour connecter le casque d'écoute:

Connectez la prise de sortie [PHONES] de l'appareil a un casque d'écoute.

- Pour connecter une enceinte de contrôle active:

Connectez les prises de sortie [OUTPUT] (L/R) de l'appareil a une enceinte de contrôle active.

Configuration des réglages de l'ordinateur

Pour lire un son avec l'appareil, l'appareil doit être choisi comme destination de sortie sur votre ordinateur.

Mémo:

- Ajustez le niveau de sortie sonore de votre ordinateur en fonction de l'utilisation de l'environnement.

■ Pour Windows 8/Windows 7

Réglages du périphérique de sortie Réglages avancés

1) Sélectionnez "Matériel et audio" dans le panneau de configuration.
2) Sélectionnez "Son".
3) Sélectionnez l'onglet "Lecture".
4) Sélectionnez "FOSTEX PC100USB-HR" comme périphérique de lecture et cliquez sur "Par défaut".
5) Cliquez sur "OK".

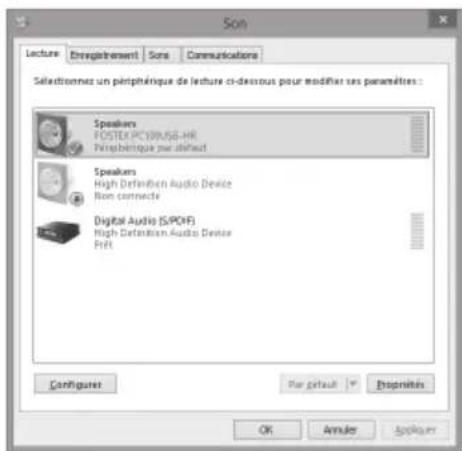

Lecture Enregistrement Sons Communications Sélectionnez un pinctphérique de lecture ci-dessous pour modifier ses paramètres : Speakers FOSTEX PC100/USB-HR Pintepbétique par d'hauf Speakers High Definition Audio Device Non connecte Digital Audio (SPOF) High Definition Audio Device Print Configurer Par guitant Proposition OK Amule Applifier

Quand vous cliquez sur "Propriétés" dans la fenêtre "Son", la fenêtre "Propriétés de: Speakers" apparaît. Vous pouvez régler la fréquence d'échantillonnage et le débit binaire si nécessaire.

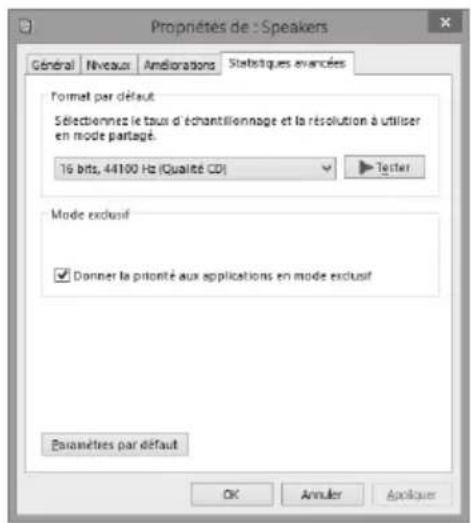

Propriétés de :Speakers Général Niveau Améliorations Statistaques avancées Format par défaut Sélectionnez le taux d'échantillonnage et la résolution à utiliser en mode partagé. 16 bits, 44100 Hz (Qualité CD) Tester Mode exclusif Donner la priorité aux applications en mode exclusif Paramètres par défaut OK Annuler Appliquer

■ Pour Mac OS

Réglages du périphérique de sortie Réglages avancés

1) Sélectionnez "Préférences système..." à partir du menu Apple.
2) Sélectionnez "Son".
3) Sélectionnez l'onglet "Sortie".

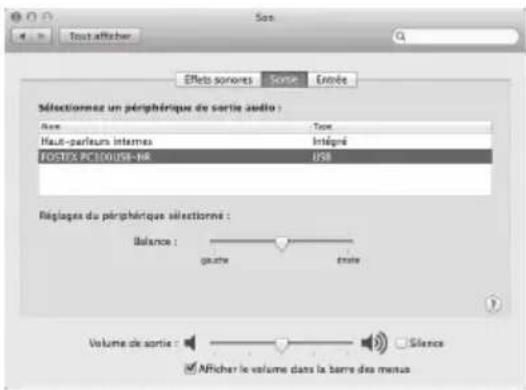

Sos Tout afficher Effort concern Sense Enrolle Sélectionnez un périphérique de sortie audio : Size Type Haut-satiques internes Intique FOSTEX PC100/USB-HR USB Réglages du périphérique sélectionné : Le volume de sortie n'est pas réglable sur le périphérique sélectionné Volume de sortie : Silence Afficher le volume dans la terme des menus

4) Sélectionnez "FOSTEX PC100USB-HR" dans la liste "Sélectionnez un périphérique de sortie audio".

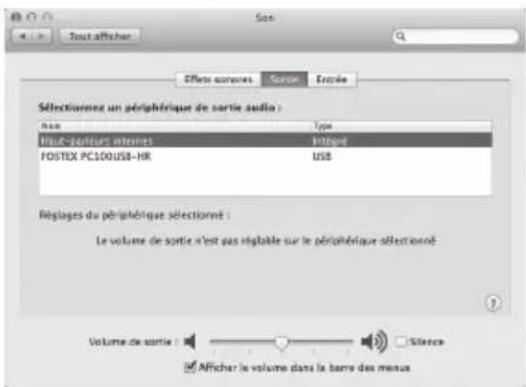

Sos Tout afficher Effets sonores Sense Entrée Sélectionnez un périphérique de sortie audio : Aire Type Haut-parleurs internes Intégré FOSTIX PC100USB-RK USB Réplagés du périphérique sélectionné : Balance : gaute emite Volume de sortie : Silence AFicher le volume dans la terme des menus

Ouvrez "Configuration audio et MIDI" dans le dossier "Utilitaires" (qui se trouve dans le dossier "Applications").

Vous pouvez régler la fréquence d'échantillonnage, le débit binaire et le volume droite-gauche si nécessaire.

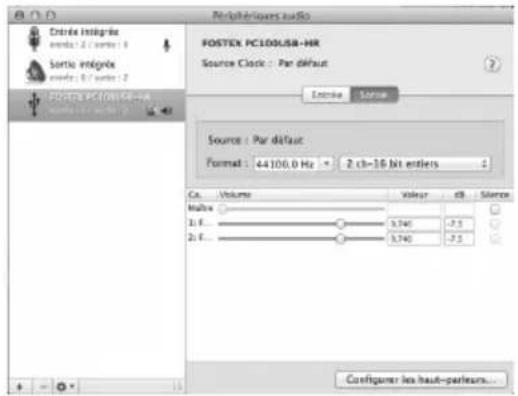

FOSTEX PCLOOSUB-HR Source Clock : Par défaut Source : Par défaut Format: 44106.0 Hz • 2 cb=16 bit entiers Ca. Volume Volume 3.740 3.740 3.75 3.75 Sforce 3.740 3.75 3.75 Configuration les haut-parleurs...

Déclaration sur la directive CE

Cet équipement est compatible avec la directive EMC (2004/108/CE) -Directive sur le rapprochement de l'ordonnance des nations membres concernant la compatibilité électromagnétique et à la Directive Basse Tension (2006/95/CE) - Directive sur le rapprochement de l'ordonnance des nations membres relative aux équipements électriques conçus pour être utilisé dans la plage de tension spécifiée.
