PC100USBHR2 - コントローラー FOSTEX - 無料のユーザーマニュアル

製品タイプ	USBオーディオコントローラー、ヘッドホン出力とライン出力付き
ブランド	Fostex
モデル	PC100USBHR2
寸法 (幅 x 高さ x 奥行)	66 mm x 44 mm x 70 mm
重量	約210g (ケーブル含まず)
電源	USBバスパワー (5V, 500mA)
消費電力	最大2.5W
主な機能	音量調整、ステレオヘッドホン出力 (3.5mmミニジャック)、RCAライン出力 (L/R)、サンプリング周波数に応じて色が変わるLINKインジケーター、最大96kHz/24ビット対応
接続	USB type B、ヘッドホン出力、RCAライン出力
ヘッドホン出力	ステレオミニジャック3.5mm、適合インピーダンス32Ω以上、出力30mW+30mW
ライン出力	RCA端子 (L/R)、適合インピーダンス10kΩ以上、出力レベル+6dBV
対応サンプリング周波数	32kHz～96kHz (PCM 16/24ビット)
対応オペレーティングシステム	Windows 7以降、Mac OS X V10.6以降
付属品	USBケーブル (タイプAB、1m) x1、RCAケーブル (1.5m) x2、取扱説明書
お手入れ	乾いた布で拭いてください。液体や研磨剤は使用しないでください。
安全について	クラスI機器、アース付きコンセントに接続してください。水や湿気にさらさないでください。雷雨の際はプラグを抜いてください。カバーを外さないでください。
部品と修理	ユーザーが修理可能な部品はありません。修理は資格のある技術者に依頼してください。
一般情報	CE指令 (EMCおよび低電圧) に準拠。中国製。

よくある質問 - PC100USBHR2 FOSTEX

PC100USBHR2をコンピューターに接続するには？

付属のUSBケーブル（タイプA to B）を使用してください。機器のUSB端子をコンピューターのUSBポートに接続します。機器は自動的に認識され、オーディオ出力デバイスとしてインストールされます。

USBハブは使用できますか？

コンピューターのUSBポートに直接接続することをお勧めします。ハブ経由の電源は不安定になる可能性があります。

音量を調整するには？

上面の音量つまみを回します。ヘッドホン出力とライン出力の両方を制御します。

Windowsでオーディオデバイスを設定するには？

コントロールパネル > ハードウェアとサウンド > サウンド を開きます。再生タブを選択し、「FOSTEX PC100USB-HR」を選んで「既定値に設定」をクリックします。

Mac OSでオーディオデバイスを設定するには？

システム環境設定 > サウンド > 出力 を開きます。リストから「FOSTEX PC100USB-HR」を選択します。

ヘッドホンとスピーカーを同時に使用できますか？

いいえ、ヘッドホンをPHONES端子に接続すると、ライン出力（OUTPUT）が無効になります。

LINKインジケーターの意味は？

LINKインジケーターは、コンピューターが機器を認識すると点灯します。32-48kHzでは緑、88.2-96kHzではオレンジ、コンピューターがオフまたはスリープ時は消灯します。

機器のお手入れ方法は？

柔らかい乾いた布を使用してください。化学薬品や液体は使用しないでください。

付属のケーブルは？

USBケーブル (タイプAB、1m) 1本とRCAケーブル (1.5m) 2本です。

故障した場合はどうすればよいですか？

完全な取扱説明書を参照してください。問題が解決しない場合は、アフターサービスに連絡してください。自分で修理しないでください。

使用説明書 PC100USBHR2 FOSTEX

フォステクス製品をお買い上げいただき、誠にありがとうございます。

本書は、本機の基本的な使いかたについて説明しています。

本機を使い始めるときにお読みください。

安全上のご注意

ここでは、本機をご使用になる上での安全に関する項目を記載してあります。あなたや他の人々へ与える危害や、財産などへの損害を未然に防止するため、ここに記載されている事項をお守りいただくものです。本機をご使用の前には必ずお読みください。

警告

この表示の欄に記載されている事項を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。

注意

この表示の欄に記載されている事項を無視して、誤った取り扱いをすると、人が障害を負ったり、物的損害の発生が想定される内容を示しています。

絵表示について

本書、および製品の表示には、あなたや他の人々へ与える危害や財産の損害を未然に防ぎ、本機を安全にご使用いただくために、警告または注意を促す絵表示を使用しています。これらの絵表示の意味をよく理解してから本書をお読みください。

絵表示の例

	△記号は注意しなければならない内容(警告も含みます)を示しています。具体的な注意事項は△の中や近くに絵や文章で示しています(左図の例は「感電注意」を示しています)。
	◎記号は禁止内容(してはいけないこと)を示しています。具体的な禁止事項は◎の中や近くに絵や文章で示しています(左図の例は「分解禁止」を示しています)。
	●記号は強制内容(必ずすること)を示しています。具体的な強制事項は●の中や近くに絵や文章で示しています。

警告

万一煙が出ている、変なにおいや音がするなどの異常状態のまま使用すると、火災・感電の原因となります。 すぐに USB ケーブルを外してください。 煙が出なくなるのを確認して販売店、または弊社営業窓口へ修理を依頼してください。お客様による修理は危険ですので、絶対にお止めください。

万一機器内部に水や異物が入った場合には、すぐにUSB ケーブルを外し、販売店または弊社営業窓口へご連絡ください。そのまま使用すると火災・感電の原因となります。

万一機器を落としたり、カバーを破損した場合には、USB ケーブルを外し、販売店または弊社営業窓口へご連絡ください。そのまま使用すると火災・感電の原因となります。

機器本体に直接水のかかる場所では使用しないでください。火災・感電の原因となります。特に屋外での使用（雨天、降雪時、海岸、水辺）にはご注意ください。

本機の分解・修理・改造は絶対にしないでください。また、カバーは絶対に外さないでください。火災・感電の原因となります。

本機の上に花瓶、コップや水などの入った容器、小さな金属物を置かないでください。水がこぼれたり、中に入ったりした場合、火災感電の原因となります。

注意

本機をお手入れする場合には、安全のため USB ケーブルを外してください。感電の原因となることがあります。

本機を移動する場合には、外部機器の接続コードを外してから行ってください。コードが傷つき火災・感電の原因となることがあります。

油煙や湯気の当たるような場所に置かないでください。火災・感電の原因となることがあります。

湿気やホコリの多い場所に置かないでください。火災・感電の原因となることがあります。

ヘッドホンを装着した状態でパソコンを起動しないでください。またヘッドホンを使用するときは、音量を上げすぎないでください。

はじめに

本機の特長

• USB 入力対応のボリュームコントローラー
• スピーカーシステムやヘッドホンの音量を手元で一括コントロール可能
• 机上で邪魔にならない小型サイズ
• ケーブルを追加購入することなく、すぐに使用可能
• Windows および Mac OS X の OS 標準ドライバーで動作可能
• ハイレゾに対応した再生アプリケーション等を使用することで、最大 96 kHz/24 bit (PCM) の入力まで対応

付属品について

本機には以下の付属品が同梱されています。

お買い上げ後、付属品が揃っていることを確認してください。

• USB ケーブル（AB タイプ／1 m）× 1
• RCA ピンケーブル (1.5 m) × 2
• 取扱説明書（本書）× 1

■ パソコンの条件

本機と接続するパソコンは以下の条件を満たしていることが必要です。

• OS: Windows 7 以上、Mac OS X V10.6 以上
• USB:USB2.0対応

主な仕様

[OUTPUT](L/R)端子	コネクター RCA ピンジャック
	適合負荷インピーダンス 10 k	Ω以上
	基準出力レベル + 6 dBV (0 dBFS)
[PHONES]端子	コネクター Φ 3.5 ステレオ	ミニジャック
	適合負荷インピーダンス 32 Ω以上
	定格出力 30 mW+30 mW	(32 Ω負荷、THD 0.5% 以下)
[USB]端子 コネクター USB コネクター B
		対応サンプリング周波数 (kHz) 32、44.1、48、88.2、96
量子化ビット数	16/24 bit
電源 USB バス	パワー (5 V、500 mA)
消費電力 最大	2.5 W
本体質量 約 2	10 g (線材含まず)
外形寸法 66 mm	(幅) × 44 mm (高さ) × 70 mm (奥行き)

各部の名称

トップパネル リアパネル

Fostex LINK MIN MAX PC100USB-HR2 HR

PHONES OUTPUT USB R L 3 FC CE FOSTEX CO. MADE IN CHINA 4 5

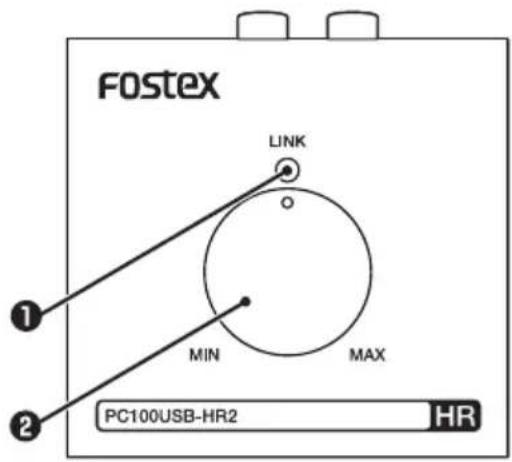

① [LINK] インジケーター

USB ケーブルで接続した PC が、機を正しく認識すると点灯します。点灯色はサンプリング周波数によって変わります。

緑点灯：32 kHz \~ 48 kHz

橙点灯：88.2 kHz、96 kHz

消 灯：PC 電源オフ、休止または スタンバイ

② ボリュームつまみ

本機の出力レベルを調節します。

[PHONES] 端子と [OUTPUT] 端子の両方に対して働きます。

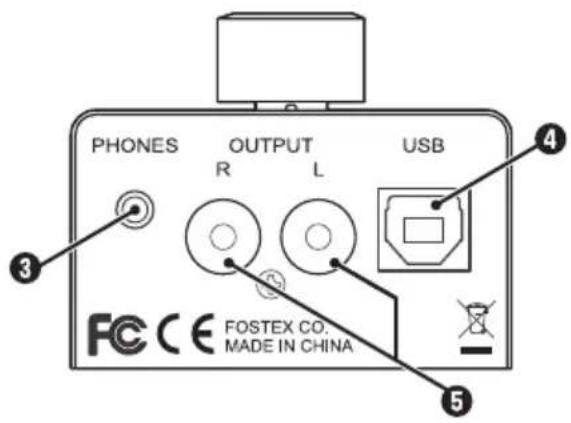

③ [PHONES] 出力端子

ヘッドホンと接続します。

④ [USB] 入力端子

付属の USB ケーブルでパソコンと接続します。

接続すると、パソコンが本機を自動認識し、サウンド出力装置として本機を登録します。オーディオ信号が入力されると、同時に電源が供給されます。

ご注意

安定した電源供給を得るため、PC には USB ハブなどを経由せず直接接続してください。

⑤ [OUTPUT] (L/R) 端子 (RCA ピンジャック)

アナログオーディオ信号を出力します。パワードモニターやオーディオアンプのラインレベルの入力端子に接続します。[PHONES] 端子にヘッドホンを接続すると、[OUTPUT] (L/R) 端子からは信号が出力されません。

機器の接続

ご注意

・各機器の音量調節ボリュームを最小にしてから電源を入れてください。

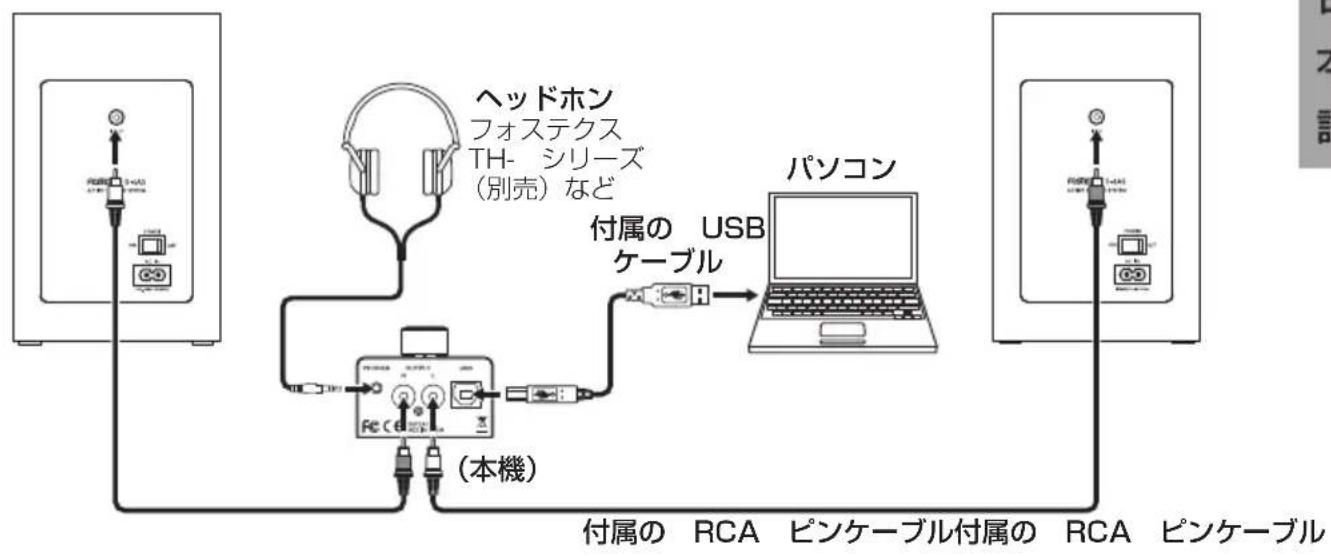

(接続例)

1 本機とパソコンを接続する

付属の USB ケーブルで本機の [USB] 入力端子とパソコンの USB 端子を接続します。

2 本機とヘッドホンまたはパワードモニターを接続する

- ヘッドホンに接続する場合：

本機の [PHONES] 出力端子とヘッドホンを接続します。

- パワードモニターに接続する場合：

本機の [OUTPUT]（LR）出力端子とパワードモニターを接続します。

パソコンの設定

本機を使用して音声を再生するには、パソコンのサウンド出力先に本機を指定する必要があります。

メモ

・パソコン側のサウンド出力レベルは、お客様の使用環境に合わせてご調整ください。

Windows 8/Windows 7 の場合

出力装置設定

1) コントロールパネルから「ハードウェアとサウンド」を選択する
2) 「サウンド」を選択する
3) 「再生」タブを選択する

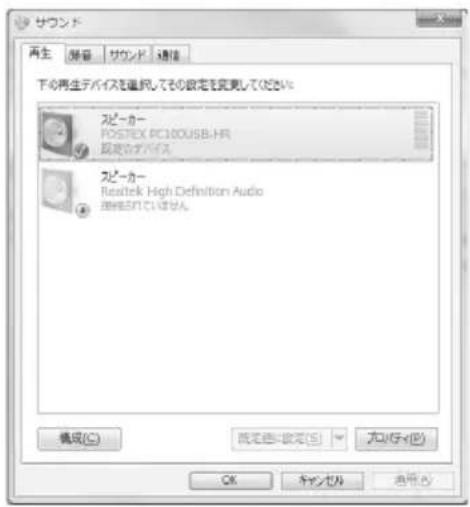

4) 再生デバイスとして「FOSTEX PC100USB-HR」を選択し、「既定値に設定」をクリックする
5) 「OK」をクリックする

サウンド 再生 解音 サウンド 通信 下の再生デバイスを確認してその設定を定義してください スピーカー POSTEX PC100USB-HR 設定のデバイス スピーカー Readtek High Definition Audio 開催されていません 備成(C) 既定値に設定(S) プロパティ(P) OK キャンセル 適用(A)

詳細設定

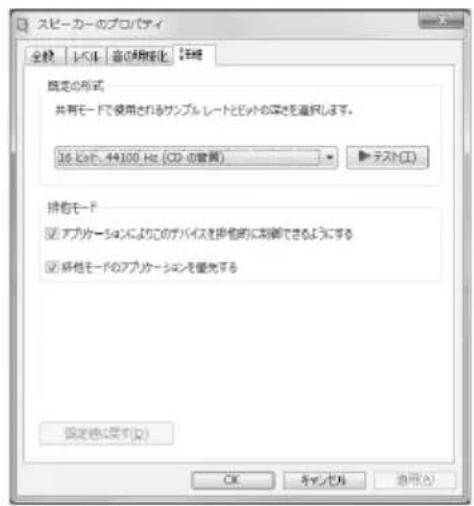

「サウンド」画面内の「プロパティ」をクリックすると、「スピーカーのプロパティ」画面が表示されます。 必要に応じてサンプリングレートやビットレートを設定することができます。

スピーカーのプロパティ 全線 レベル 音の利用を化 詳細 既定の形式 共有モードで使用されるサンプルレートとビットの深度を遮択します。 16 ビッド、44100 Hz (CD の音質) ▶ テスト(1) 排他モード ☑ アプリケーションによりこのデバイスを排他的に制御できるようにする ☑ 経他モードのアプリケーションを優先する 設定時に届す(2) OK キャンセル 適用(A)

Mac OS の場合

出力装置設定

1) アップルメニューから「システム環境設定」を選択する
2) 「サウンド」を選択する

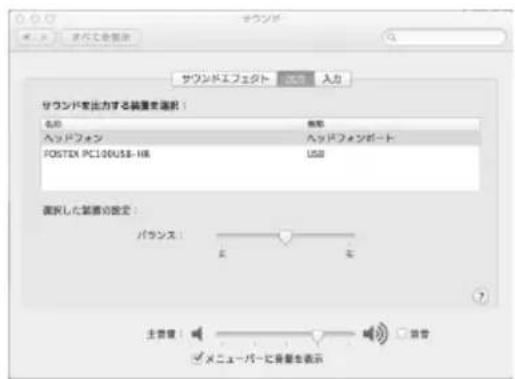

3) 「出力」タブを選択する

サウンド サウンドフェクト サウンドを出力する装置を選択： 名称 型号 ヘッドフォン ヘッドフォンポート FOSTEX PC100USB-HR USB 選択した装置の設定： バランス: 主音像： ○ 演音 メニューバーに音動を表示

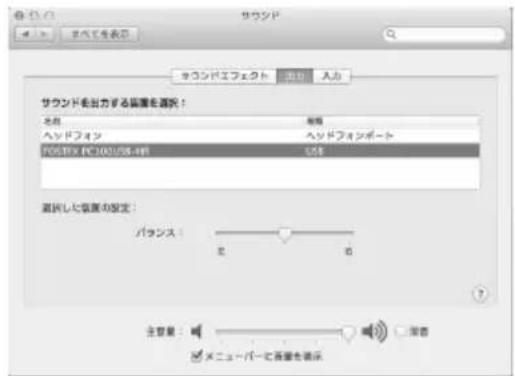

4) 「サウンドを出力する装置の選択」リストから「FOSTEX PC100USB-HR」を選択する

サウンド サウンドを出力する装置を選択： 名称 新規 ヘッドフォン ヘッドフォンポート USB: 1000/USB-4bit USB 選択した装置の設定： バランス： 2 6 主容量： ○ ○ 消息 メニューバーに配置を表示

詳細設定

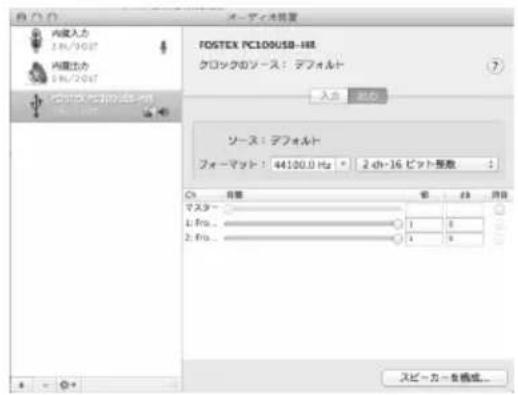

「アプリケーション」フォルダ内の 「ユーティリティ」フォルダの「Audio MIDI 設定」を開きます。

必要に応じてサンプリングレート、 ビットレートや左右の音量を設定することができます。

オーディスト装置 内嵌入力 1.0kV/2067 内嵌出力 5.0kV/2067 FDSTEX PC100USB-HR クロックのソース：デフォルト 7 入点 溢入 ソース：デフォルト フォーマット：44100.0 Hz • 2 dN-16 ビット停数：1 C: 背景色 颜 扫 满足 マスター L: Pro... 1 3 2: Pro... 1 3 スピーカーを構成...

アフターサービスについて

• この説明書裏には、保証書が印刷されています。お買い上げの際に、販売店で所定の事項を記入してお渡しします。記載内容をお確かめの上、大切に保管してください。
• 保証期間は、お買い上げ日から1年です。期間中は保証書の規定に基づいて、当社サービス部門が修理いたします。詳細については、説明書裏に印刷されている「無償修理規定」をお読みください。
• 保証期間を過ぎてしまった場合、または保証書を紛失した場合の修理については、お買い上げの販売店、または当社営業窓口 / サービス部門へご相談ください。

• 保証期間を過ぎてしまった場合でも、修理によって製品の機能が維持できる場合には、お客様のご要望により、有料修理いたします。

• この製品の補修用性能部品（製品の機能を維持するために必要な部品）の最低保有期間は、製造打ち切り後6年です。

• 当社営業窓口、およびサービス部門の連絡先は、以下のようになっています。お気軽にご相談ください。

国内営業窓口

042-545-6111、FAX. [phone]

土日・祝日および当社指定休日を除く

AM 10:00\~12:00、PM 1:00\~5:00

サービス部門

042-546-3151、FAX. [phone]

土日・祝日および当社指定休日を除く

AM 10:00\~12:00、PM 1:00\~5:00

無償修理規定について

1. 取扱説明書の注意書きに従った正常な使用状態で、保証期間内に故障が発生した場合には、弊社サービス部門が無料修理いたします。
2. 保証期間内に故障して無料修理を受ける場合は、

(1) 製品と保証書をご持参の上、本製品の取扱代理店、または弊社サービス部門へ修理をご依頼ください。
(2) 離島および離島に準ずる遠隔地への出張修理を行った場合は、出張に要する実費を申し受けます。

1. ご贈答品などで所定事項の記入がない場合、電源周波数の異なる地域へのご転居の場合には、弊社サービス部門へご相談ください。
2. つぎの場合には、保証期間内でも有料修理となります。

(1) ご使用上の誤り、および不当な修理や改造による故障および損傷。
(2) お買い上げ後の輸送・移動・落下などによる故障および損傷。
(3) 火災・地震・水害・落雷その他の天災地変、公害や異常電圧による故障および損傷。
(4) 接続している他の機器に起因する故障および損傷。

(5) 異常磨耗、異常損傷を除き、自然消耗と見なされた消耗部品による故障および損傷。
(6) 特殊業務、または特に苛酷な条件下において使用された場合の故障および損傷。
(7) 電源周波数の変更、およびメンテナンス。
(8) 保証書のご提示がない場合。
(9) 保証書にお買い上げ年月日、お客様名、取り扱い店（印）の記入がない場合、あるいは字句を書き換えられた場合。

1. 保証書は、日本国内のみにおいて有効です。

1. 保証書は再発行いたしません。紛失しないよう大切に保管してください。
   ※ この保証書は、本書に明示した期間・条件のもとにおいて、無料修理をお約束するものです。したがって、この保証書によってお客様の法律上の権利を制限するものではありませんので、保証期間経過後の修理などについてご不明な場合は、本製品の取り扱い店、または弊社サービス部門へお問い合わせください。
   ※ 保証期間経過後の修理、補修用性能部品の保有期間については、前述の「アフターサービスについて」をご覧ください。

Fostex

保証書

このたびフォステクス製品をお買い上げいただきまして、誠にありがとうございます。厳格な検査を経てお手元にお届けしておりますが、お客様の正常な使用状態で故障が発生した場合には、保証書記載内容により無償で修理いたします。本書をご提示の上、取扱販売店または当社営業窓口へ修理をご依頼ください。

保証期間1年
機種名および型番	PC100USB-HR2
機番

フォステクス カンパニー

196-0024 東京都昭島市宮沢町 512

042-545-6111（代）

・ご販売店様へのお願い必ず太枠内の所定事項を記入捺印の上、お客様にお渡しください。 ・お客様へのお願い保証期間内に無料修理を受ける場合、太枠内の記載がないときには、「領収書」または「納品書」などといっしょに本書を提出してください。

	ご住所	☎
	ご氏名
お買い上げ日		平成 年 月 日
販売店	店 名住 所電 話	社 印

	ご住所	☎
	ご氏名
お買い上げ日		平成 年 月 日
販売店	店 名住 所電 話	社 印

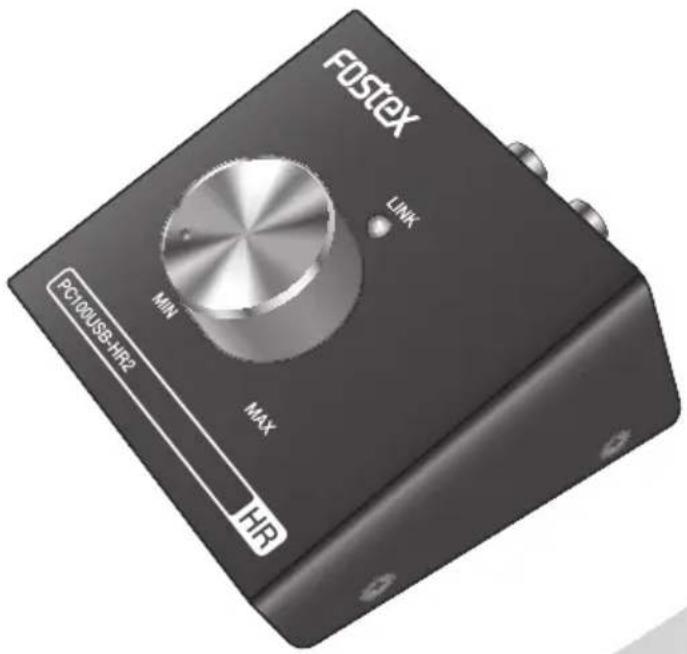

Volume controller
