PC100d-HR - コントローラー FOSTEX - 無料のユーザーマニュアル

製品タイプ	コントローラー
ブランド	Fostex
モデル	PC100d-HR
寸法 (幅×奥行×高さ)	150mm × 100mm × 40mm
重量	約0.5kg
電源	USBバスパワー (5V/500mA)
対応OS	Windows 10/11, macOS 10.15以降
サンプリングレート	最大192kHz/24bit
入力端子	USB Type-C, アナログ入力 (RCA)
出力端子	ヘッドホン出力 (6.3mm), ライン出力 (RCA)
主な機能	音量調整, ミュート, 入力切り替え, モニターセレクター
お手入れ方法	乾いた柔らかい布で拭く。アルコールやシンナーは使用しない。
安全上の注意	水濡れ禁止。直射日光を避ける。通気を確保する。
部品と修理可能性	指定サービスセンターでの修理。ユーザーによる分解禁止。
一般情報	高音質オーディオコントローラー。スタジオやホームユースに最適。

よくある質問 - PC100d-HR FOSTEX

電源が入りません。どうすればいいですか？

USBケーブルが正しく接続されているか確認してください。パソコンのUSBポートから十分な電力が供給されているかも確認してください。別のUSBポートやケーブルをお試しください。

Windowsで認識されません。

ドライバーは必要ありませんが、OSがUSB Audio Class 2.0に対応しているか確認してください。Windowsの場合は、設定→システム→サウンドから出力デバイスとして選択できるかご確認ください。

ヘッドホンから音が出ません。

ヘッドホンがしっかり接続されているか、音量がミュートになっていないか確認してください。また、出力先がヘッドホンに設定されているか（フロントパネルのセレクター）ご確認ください。

サンプリングレートはどうやって変更しますか？

本機にはサンプリングレート変更機能はありません。再生ソフトウェアやOSのオーディオ設定で変更してください。本機は最大192kHz/24bitに対応しています。

複数の入力を切り替えるには？

本体前面の入力セレクターボタンを使用して、USB入力とアナログ入力を切り替えることができます。

本体が熱くなりますが故障ですか？

長時間の使用で本体が温かくなることは正常ですが、異常に熱い場合は使用を中止し、通気を確認してください。通気孔を塞がないでください。

専用ドライバーは必要ですか？

いいえ、本機はUSB Audio Class 2.0準拠のため、ドライバー不要で使用できます。ただし、一部の古いOSではドライバーが必要な場合があります。

ファームウェアのアップデート方法は？

ファームウェアのアップデートはFostexの公式サイトから入手し、専用アプリケーションを使用して行います。詳細は取扱説明書をご参照ください。

保証期間はどのくらいですか？

ご購入から1年間の保証が付いています。保証の対象となるのは通常の使用下での故障です。詳細は保証書をご確認ください。

故障かなと思ったらどこに連絡すればいいですか？

まずはお買い求めの販売店またはFostexカスタマーサポートにご連絡ください。自己修理は保証の対象外となりますので、必ず指定サービスセンターに依頼してください。

使用説明書 PC100d-HR FOSTEX

フォステクス製品をお買い上げいただき、誠にありがとうございます。

本書は、本機の基本的な使いかたについて説明しています。

本機を使い始めるときにお読みください。

安全上のご注意

ここでは、本機をご使用になる上での安全に関する項目を記載してあります。あなたや他の人々へ与える危害や、財産などへの損害を未然に防止するため、ここに記載されている事項をお守りいただくものです。本機をご使用の前には必ずお読みください。

警告

この表示の欄に記載されている事項を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。

注意

この表示の欄に記載されている事項を無視して、誤った取り扱いをすると、人が障害を負ったり、物的損害の発生が想定される内容を示しています。

絵表示について

本書、および製品の表示には、あなたや他の人々へ与える危害や財産の損害を未然に防ぎ、本機を安全にご使用いただくために、警告または注意を促す絵表示を使用しています。これらの絵表示の意味をよく理解してから本書をお読みください。

絵表示の例

	△記号は注意しなければならない内容(警告も含みます)を示しています。具体的な注意事項は△の中や近くに絵や文章で示しています(左図の例は「感電注意」を示しています)。
	◎記号は禁止内容(してはいけないこと)を示しています。具体的な禁止事項は◎の中や近くに絵や文章で示しています(左図の例は「分解禁止」を示しています)。
	●記号は強制内容(必ずすること)を示しています。具体的な強制事項は●の中や近くに絵や文章で示しています。

警告

万一煙が出ている、変なにおいや音がするなどの異常状態のまま使用すると、火災・感電の原因となります。 すぐに USB ケーブルを外してください。 煙が出なくなるのを確認して販売店、または弊社営業窓口へ修理を依頼してください。お客様による修理は危険ですので、絶対にお止めください。

万一機器内部に水や異物が入った場合には、すぐにUSB ケーブルを外し、販売店または弊社営業窓口へご連絡ください。そのまま使用すると火災・感電の原因となります。

万一機器を落としたり、カバーを破損した場合には、USB ケーブルを外し、販売店または弊社営業窓口へご連絡ください。そのまま使用すると火災・感電の原因となります。

機器本体に直接水のかかる場所では使用しないでください。火災・感電の原因となります。特に屋外での使用（雨天、降雪時、海岸、水辺）にはご注意ください。

本機の分解・修理・改造は絶対にしないでください。また、カバーは絶対に外さないでください。火災・感電の原因となります。

本機の上に花瓶、コップや水などの入った容器、小さな金属物を置かないでください。水がこぼれたり、中に入ったりした場合、火災感電の原因となります。

注意

本機をお手入れする場合には、安全のため USB ケーブルを外してください。感電の原因となることがあります。

本機を移動する場合には、外部機器の接続コードを外してから行ってください。コードが傷つき火災・感電の原因となることがあります。

油煙や湯気の当たるような場所に置かないでください。火災・感電の原因となることがあります。

湿気やホコリの多い場所に置かないでください。火災・感電の原因となることがあります。

ヘッドホンを装着した状態でパソコンを起動しないでください。またヘッドホンを使用するときは、音量を上げすぎないでください。

もくじ

安全上のご注意 2

はじめに 4

本機の特長....4

付属品について 4

各部の名称....5

機器の接続....6

困ったときは……7

主な仕様 7

はじめに

本機の特長

• 光デジタル入力 (S/PDIF) 対応のボリュームコントローラー型 DA コンバーター
• ゲーム機や TV、DVD/BD プレーヤーなどの光デジタルオーディオ信号をステレオ 2ch のアナログ信号に変換して、高音質で再生可能
• スピーカーシステムやヘッドホンの音量を手元で一括コントロール可能
• 適度な重さで操作感のよいステンレス削りだしのボリュームノブを採用
• 机上で邪魔にならない小型サイズ
• ハイレゾ音源（最大 192 kHz/24 bit）の入力に対応

■ 付属品について

本機には以下の付属品が同梱されています。

お買い上げ後、付属品が揃っていることを確認してください。

• AC アダプター (AC-USB) × 1
• 電源用 USB ケーブル (1 m) × 1
• RCA ピンケーブル（赤／白、1.5 m）× 1
• 取扱説明書（本書）× 1

※ デジタル音源を接続するためのオプティカル・ケーブルは別途お求めください。本機で対応するオプティカル・ケーブルは角型です。

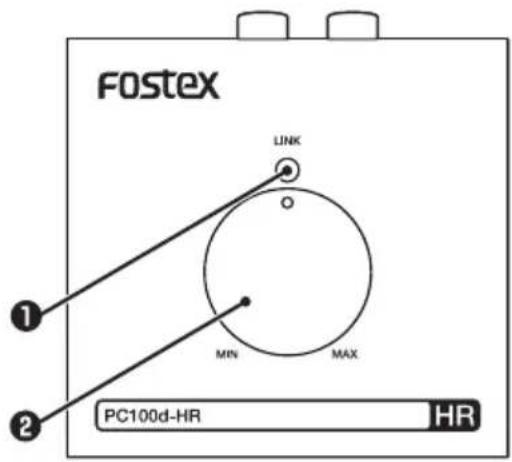

各部の名称

トップパネル リアパネル

① [LINK] インジケーター

本機がデジタル入力信号にロックすると点灯します。点灯色はサンプリング周波数によって変わります。

緑点灯：32 kHz \~ 48 kHz

橙点灯：88.2 kHz \~ 192 kHz

赤点灯：未入力またはロックなし

消灯：電源 OFF

② ボリュームつまみ

本機の出力レベルを調節します。

[PHONES] 端子と [OUTPUT] 端子の両方に対して働きます。

③ [PHONES] 出力端子

ヘッドホンと接続します。

④ [OUTPUT] (L/R) 端子 (RCA ピンジャック)

アナログオーディオ信号を出力します。フォステクス PMO.3 などのアクティブスピーカーやオーディオアンプのラインレベルの入力端子に接続します。[PHONES] 端子にヘッドホンを接続すると、[OUTPUT] (L/R) 端子からは信号が出力されません。

オプティカル・ケーブルでゲーム機やTVなどのデジタル音源と接続します。

※ オプティカル・ケーブルは別途お求めください。

※ 角型オプティカル・ケーブルは端子の向きに注意して接続してください。

⑥ [DC-IN] 端子

付属の AC アダプターと電源用 USB ケーブルで家庭用 AC コンセントに接続します。

注意

- 本機を使用する時は、外部スピーカーとの干渉を防ぐため、TV 等ソース機器側のスピーカー音量を最小限（MUTE）に調整してください。

機器の接続

ご注意

- 本機で対応する光デジタル信号は S/PDIF フォーマットの 2 チャンネル音声信号です。MPEG-2 AAC、ドルビーデジタル信号は認識しません。ソース機器の設定を必ず “PCM”にしてください。

- 各機器の音量調節ボリュームを最小にしてから電源を入れてください。

(接続例)

1 本機にデジタル音源を接続する

オプティカル・ケーブル（別売）でゲーム機やTVの光デジタル出力と本機の[DIGITAL INPUT]端子を接続します。

2 本機とヘッドホンまたはアクティブスピーカーを接続する

- ヘッドホンに接続する場合：

本機の[PHONES]出力端子とヘッドホンを接続します。

※ [PHONES]端子にヘッドホンを接続すると、[OUTPUT] (L/R)端子からは信号が出力されません。

- アクティブスピーカーに接続する場合：

本機の[OUTPUT]（L/R）出力端子とアクティブスピーカーを接続します。

3 本機をコンセントに接続する

付属のACアダプターで本機の[DC-IN]端子とコンセントを接続します。

※ 必要に応じてオプティカル・ケーブルを別途お求めください。

主な仕様

[OUTPUT](L/R) 端子	コネクター RCA ピンジャック
	適合負荷インピーダンス 10 k	Ω以上
	最大出力レベル + 6 dBV (Φ dBFS)
[PHONES]端子	コネクター Φ 3.5 ステレオ	ミニジャック
	適合負荷インピーダンス 32 Ω以上
	最大出力 30 mW+30 mW	(32 Ω負荷)
[DIGITALINPUT] 端子	コネクター オプティカル・コネクター
	対応サンプリング周波数 (kHz)	32、44.1、48、88.2、96、176.4、192
量子化ビット数	16/24 bit
電源 AC アダ	プター (5 V、1 A)
消費電力 最大	1 W
本体質量 約 210 g (線材含まず)
外形寸法 66 mm (幅) × 44 mm (高さ) × 70 mm (奥行き)

困ったときは

現象 対処
音が出ない 接続機器の音声出力設定が PCM 方式 S/PDIF フォーマットの 2ch になっていることを確認してください。本機は DollbyDigital、DTS 等のサラウンド出力には対応していません。

アフターサービスについて

• この説明書の裏には、保証書が印刷されています。お買い上げの際に、販売店で所定の事項を記入してお渡しします。記載内容をお確かめの上、大切に保管してください。
• 保証期間は、お買い上げ日から1年間です。期間中は保証書の規定に基づいて、当社サービス部門が修理いたします。詳細については、説明書の裏に印刷されている「無償修理規定」をお読みください。
• 保証期間を過ぎてしまった場合、または保証書を紛失した場合の修理については、お買い上げの販売店、または当社営業窓口・サービス部門へご相談ください。
• 保証期間を過ぎてしまった場合でも、修理によって製品の機能が維持できる場合には、お客様のご要望により、有料修理いたします。
• この製品の補修用性能部品（製品の機能を維持するために必要な部品）の最低保有期間は、製造打ち切り後6年間です。
• 当社営業窓口、およびサービス部門の連絡先は、以下のようになっています。お気軽にご相談ください。

国内営業窓口

042-545-6111、FAX. [phone]

土日・祝日および当社指定休日を除く

AM 10:00〜12:00、PM 1:00〜5:00

サービス部門

042-546-3151、FAX. [phone]

土日・祝日および当社指定休日を除く

午前10時～12時、午後1時～5時

無償修理規定について

1. 取扱説明書の注意書きに従った正常な使用状態で、保証期間内に故障が発生した場合には、弊社サービス部門が無料修理いたします。
2. 保証期間内に故障して無料修理を受ける場合は、

(1) 製品と保証書をご持参の上、本製品の取扱代理店、または弊社サービス部門へ修理をご依頼ください。 (2) 離島および離島に準ずる遠隔地への出張修理を行った場合は、出張に要する実費を申し受けます。

1. ご贈答品などで所定事項の記入がない場合、電源周波数の異なる地域へのご転居の場合には、弊社サービス部門へご相談ください。
2. つぎの場合には、保証期間内でも有料修理となります。

(1) ご使用上の誤り、および不当な修理や改造による故障および損傷。 (2) お買い上げ後の輸送・移動・落下などによる故障および損傷。 (3) 火災・地震・水害・落雷その他の天災地変、公害や異常電圧による故障および損傷。 (4) 接続している他の機器に起因する故障および損傷。

(5) 異常磨耗、異常損傷を除き、自然消耗と見なされた消耗部品による故障および損傷。 (6) 特殊業務、または特に苛酷な条件下において使用された場合の故障および損傷。 (7) 電源周波数の変更、およびメンテナンス。 (8) 保証書のご提示がない場合。 (9) 保証書にお買い上げ年月日、お客様名、取り扱い店（印）の記入がない場合、あるいは字句を書き換えられた場合。

1. 保証書は、日本国内のみにおいて有効です。

1. 保証書は再発行いたしません。紛失しないよう大切に保管してください。 ※ この保証書は、本書に明示した期間・条件のもとにおいて、無料修理をお約束するものです。したがって、この保証書によってお客様の法律上の権利を制限するものではありませんので、保証期間経過後の修理などについてご不明な場合は、本製品の取り扱い店、または弊社サービス部門へお問い合わせください。 ※ 保証期間経過後の修理、補修用性能部品の保有期間については、前述の「アフターサービスについて」をご覧ください。

Fostex

保証書

このたびフォステクス製品をお買い上げいただきまして、誠にありがとうございます。厳格な検査を経てお手元にお届けしておりますが、お客様の正常な使用状態で故障が発生した場合には、保証書記載内容により無償で修理いたします。本書をご提示の上、取扱販売店または当社営業窓口へ修理をご依頼ください。

保証期間1年
機種名および型番	PC100d-HR
機番

フォステクス カンパニー

196-0024 東京都昭島市宮沢町 512

042-545-6111（代）

・ご販売店様へのお願い：必ず太枠内の所定事項を記入捺印の上、お客様にお渡しください。 ・お客様へのお願い：保証期間内に無料修理を受ける場合、太枠内の記載がないときには、「領収書」または「納品書」などといっしょに本書を提出してください。
