MODE D'EMPLOI MS27U DOLMAR

Porter des bottes robustes équipées de semelles antidérapantes. Les bottes de sécurité à doigts de pieds métalliques sont recommandées.

• DÉMARRAGE Table des matières Page Symboles p. 20
• Instructions de sécurité p. 21
• Caractéristiques techniques p. 25
• Noms des pièces p. 26
• Montage de la poignée p. 27
• Montage du dispositif de protection p. 28

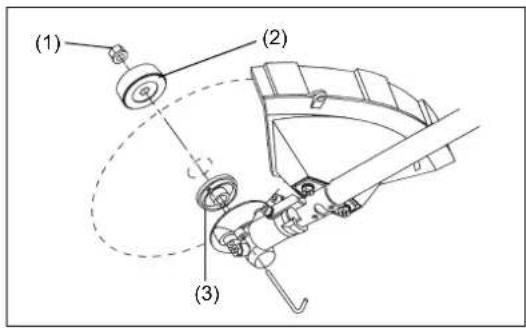

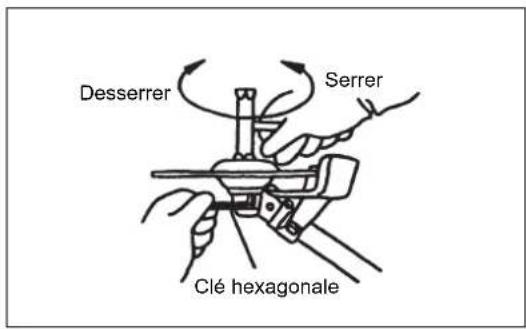

• Montage de la lame de coupe/tête à fil en nylon p. 29
• Carburant/Ravitaillement p. 30
• Manutention correcte p. 31
• Notes importantes relatives au fonctionnement/ à l’arrêt de la débroussailleuse thermique p. 31
• Réaffûtage de l’outil de coupe p. 33
• Instructions d’entretien p. 35

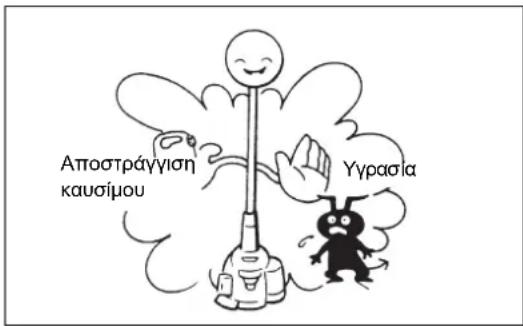

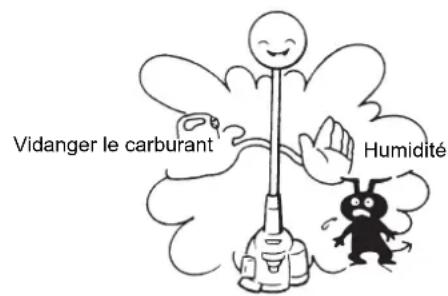

• Entreposage Français21 Instructions générales – Il est vivement recommandé à toute personne désirant utiliser correctement l’outil de lire et de comprendre en entier le présent manuel d’instructions afin de se familiariser avec l’utilisation de la débroussailleuse thermique. L’utilisation de cet équipement sans une bonne connaissance de son fonctionnement peut entraîner des blessures graves non seulement à vous- même mais aussi aux autres. – Ne prêtez votre débroussailleuse thermique qu’à des gens qui ont une expérience éprouvée de ces débroussailleuses thermiques. Joignez toujours le présent manuel en cas de prêt. – Si vous utilisez une débroussailleuse thermique à moteur pour la première fois, consultez votre revendeur pour les instructions de base. – Il est interdit aux enfants et à toute personne âgée de moins de 18 ans d’utiliser la débroussailleuse thermique. Les personnes de plus de 16 ans peuvent l’utiliser à des fins de formation, mais uniquement sous la supervision d’un formateur agréé. – Utilisez les débroussailleuses thermiques avec le plus grand soin et attention. – N’utilisez la débroussailleuse thermique que si vous êtes en bonne condition physique. Effectuez tout le travail avec calme et prudence. Vous êtes responsable de ceux qui se trouvent autour de vous. – N’utilisez jamais la débroussailleuse thermique après avoir consommé de l’alcool ou pris des médicaments, ou si vous vous sentez fatigué ou malade. p. 37

AVERTISSEMENT : Cette machine produit un champ électromagnétique

pendant son fonctionnement. Dans certaines circonstances, ce champ peut perturber le fonctionnement d’implants médicaux actifs ou passifs. Pour réduire les risques de blessure grave ou mortelle, il est recommandé aux personnes porteuses d’un implant médical de consulter leur médecin et le fabricant de l’implant médical en question avant d’utiliser cette machine. Utilisation prévue de l’équipement – La débroussailleuse thermique est destinée à couper de l’herbe, des taillis et d’autres petits arbustes et, ne doit jamais être utilisée à d’autres fins telles que le délignage ou la taille de haies car cela peut causer des blessures. Équipement de protection individuelle – Portez toujours des vêtements qui sont à la fois fonctionnels et appropriés au travail, c’est-à-dire bien ajustés mais pas trop serrés afin de ne pas causer de mouvement inconfortable. Ne portez pas de bijoux ou de vêtements qui pourraient s’emmêler dans les taillis ou les petits arbustes. – L’équipement de protection suivant ainsi que les vêtements de protection doivent être utilisés tandis que vous utilisez la débroussailleuse thermique afin d’éviter des blessures au pied, à la main, aux yeux et à la tête ainsi que pour protéger votre ouïe durant l’utilisation. – Portez toujours un casque en cas de risque de chute d’objets. Le casque de protection (1) doit être vérifié régulièrement pour parer à d’éventuels dommages et il doit être remplacé au plus tard tous les 5 ans. N’utilisez que des casques de protection agréés. – La visière (2) du casque (ou alternativement les lunettes) protège le visage des débris et des pierres qui volent. Pendant l’utilisation de la débroussailleuse thermique, portez toujours des lunettes ou une visière afin d’éviter toute blessure aux yeux. – Portez un équipement de protection antibruit adéquat afin d’éviter toute perte auditive (coquilles antibruit (3), bouchons d’oreille etc.). – Des vêtements de travail (4) protègent contre les débris et les pierres qui volent. Nous recommandons fortement que vous portiez vos vêtements de travail. – Des gants spéciaux (5) en cuir épais font partie de l’équipement prescrit et doivent toujours être portés durant l’utilisation de la débroussailleuse thermique. – Lors de l’utilisation de la débroussailleuse thermique, portez toujours des chaussures robustes (6) avec une semelle anti-dérapante. De telles chaussures protègent contre les blessures et assurent une bonne assise. Risques résiduels – Même si la machine est utilisée comme indiqué, il n’est pas possible d’éliminer tous les facteurs de risque résiduel. Les accidents décrits ci-après peuvent survenir en relation avec la conception et la fabrication de la machine :

1. Dommages aux poumons en cas de non port d’un masque anti-

poussières efficace.

2. Dommages à l’ouïe en cas de non port d’une protection auditive efficace.

3. Problèmes de santé résultant de l’émission de vibrations si la machine

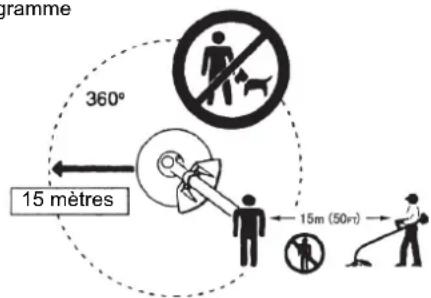

est utilisée pendant une période prolongée ou si elle n’est pas traitée et entretenue correctement. Démarrage de la débroussailleuse thermique – Éloignez les personnes et les enfants du lieu de travail à une distance minimum de 15 mètres et aussi faites attention aux animaux qui pourraient se trouver à proximité. – Avant utilisation, vérifiez toujours que la débroussailleuse thermique peut utilisée en toute sécurité : Vérifiez que l’outil de coupe est sûr, que le levier de manœuvre peut être facilement utilisé, et que le verrou du levier de manœuvre fonctionne bien. – La rotation de l’outil de coupe au repos est interdite. Vérifiez avec votre revendeur si vous pensez que l’équipement peut avoir besoin d’un réglage. Vérifiez que les poignées sont propres et sèches et que l’interrupteur de marche/arrêt fonctionne correctement. Instructions de sécurité Diagramme 15 mètres (1) (3) (2) (4) (5) (6)22 – Ne démarrez la débroussailleuse thermique qu’en conformité avec les instructions. N’utilisez pas d’autres méthodes pour démarrer le moteur ! – N’utilisez la débroussailleuse thermique et les outils que pour des besoins spécifiés. – Ne démarrez la débroussailleuse thermique qu’une fois l’équipement entièrement assemblé. N’utilisez l’équipement qu’après avoir fixé les accessoires appropriés ! – Avant de démarrer assurez-vous que l’outil de coupe n’est pas en contact avec des objets durs tels que des branches, pierres etc. et qu’il tournera au démarrage. – Éteignez de suite le moteur si un problème de moteur se produit. – Si l’outil de coupe heurte des pierres ou d’autres objets durs, coupez immédiatement le moteur et examinez l’outil de coupe. – Examinez l’outil de coupe à intervalles réguliers courts pour voir s’il n’a pas subi de dommages (recherchez des fissures capillaires à l’aide du test de tapping). – N’utilisez la débroussailleuse thermique qu’après avoir mis et réglé la sangle du harnais selon la longueur correcte. La sangle du harnais doit être réglée selon la taille de l’utilisateur et attachée afin d’empêcher toute fatigue durant l’utilisation de l’équipement. Ne tenez jamais la débroussailleuse d’une seule main durant l’utilisation. – Lors du fonctionnement, tenez toujours la débroussailleuse thermique avec les deux mains. Assurez-vous toujours que vous avez une bonne assise. – Utilisez la débroussailleuse thermique de façon à éviter d’inhaler les gaz d’échappement. Ne faites jamais tourner le moteur dans un espace fermé tel que l’intérieur d’une pièce (risque d’empoisonnement par les gaz). Le monoxyde de carbone est un gaz sans odeur. – Éteignez toujours le moteur au repos, ou si vous avez l’intention de laisser la débroussailleuse thermique sans surveillance, et mettez-la dans un endroit sûr afin d’empêcher de blesser d’autres personnes et d’endommager l’équipement. – Ne mettez jamais la débroussailleuse thermique chaude sur de l’herbe sèche ou sur d’autres matériaux combustibles. – L’outil de coupe doit toujours être équipé de sa protection appropriée. N’utilisez jamais la débroussailleuse sans cette protection ! – Tous les carters et installations de protection fournis avec l’appareil doivent être utilisés durant le fonctionnement. – Ne faites jamais fonctionner le moteur si le silencieux d’échappement est défectueux. – Éteignez le moteur pendant le transport. – Lorsque vous transportez l’appareil, fixez toujours le couvercle sur la lame de coupe. – Assurez-vous que la débroussailleuse thermique est sécurisée durant le transport pour éviter des fuites de carburant. – Lors du transport de la débroussailleuse thermique, assurez-vous que le réservoir de carburant est complètement vide. – Lorsque vous déchargez la débroussailleuse thermique d’un camion ou d’un autre véhicule analogue, ne laissez jamais tomber le moteur sur le sol, ce qui pourrait endommager gravement le réservoir de carburant. – À moins d’une urgence, ne laissez jamais tomber ou couler la débroussailleuse thermique sur le sol au risque de l’endommager gravement. – Soulevez toujours l’ensemble de l’équipement du sol lorsque vous le déplacez. Traîner l’équipement sur son réservoir de carburant est extrêmement dangereux et peut entraîner des fuites susceptibles de causer un incendie. – En cas de chute ou d’impact de l’appareil, vérifiez qu’il est en bon état avant de poursuivre le travail. Vérifiez qu’il n’y a pas de fuite de carburant dans le circuit d’alimentation et que les commandes et dispositifs de sécurité fonctionnent correctement. En cas de dommage ou de doute, demandez à un centre d’entretien agréé d’examiner et de réparer l’outil. Ravitaillement en carburant – Éteignez le moteur lors du ravitaillement, éloignez-le des flammes nues et ne fumez pas. – Assurez-vous que les produits d’huile minérale n’entrent pas en contact avec la peau. N’inhalez pas les vapeurs de carburant. Portez toujours des gants de protection pendant le ravitaillement en carburant. Changez et nettoyez régulièrement les vêtements de protection. – Afin de prévenir toute contamination de la terre (protection environnementale), assurez-vous de ne pas renverser de carburant ou d’huile sur le sol. Si vous renversez du carburant, nettoyez immédiatement la débroussailleuse thermique. – Assurez-vous que le carburant n’entre pas en contact avec vos vêtements. Si le carburant entre en contact avec vos vêtements changez-les immédiatement afin d’empêcher tout incendie. – Vérifiez régulièrement le bouchon du réservoir de carburant pour vous assurer qu’il est fermement serré et ne fuit pas. – Serrez soigneusement le bouchon du réservoir de carburant. Une fois le ravitaillement terminé, déplacez-le à un endroit éloigné d’au moins 3 mètres d’où vous l’avez rempli avant de démarrer le moteur.

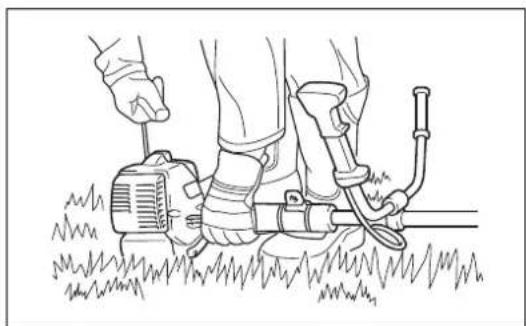

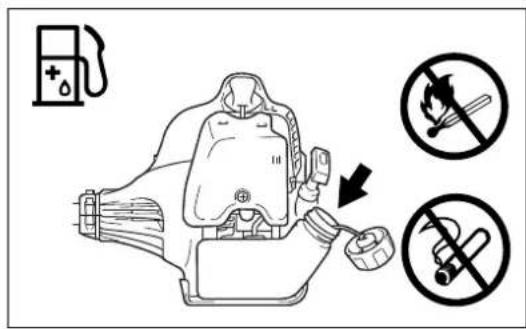

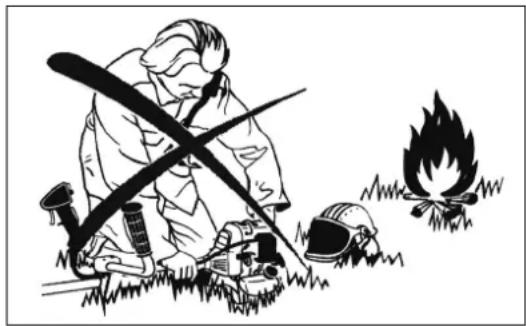

• Ravitaillement en carburant

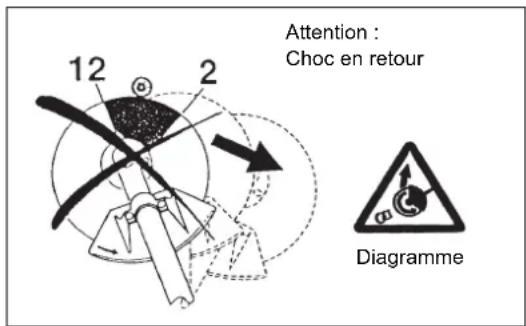

• Remplacement d’outil23 – Ne procédez jamais au ravitaillement dans un espace fermé tel que l’intérieur d’une pièce. Vous pourriez provoquer une explosion liée à l’accumulation de vapeurs de carburant au niveau du sol. – Transportez et stockez le carburant uniquement dans des conteneurs agréés. Assurez-vous que les enfants ne peuvent pas accéder au carburant. Mode d’emploi – N’utilisez la débroussailleuse thermique qu’avec une bonne visibilité et un bon éclairage. Durant la saison d’hiver, faites attention aux zones glissantes ou mouillées telles que des zones verglacées ou recouvertes de neige (risque de glissade). Assurez-vous toujours que vous êtes bien stable. – Ne coupez jamais à une hauteur supérieure aux épaules. – Ne vous tenez jamais sur une échelle lorsque vous utilisez la débroussailleuse thermique. – Ne grimpez jamais dans les arbres lorsque vous utilisez la débroussailleuse thermique. – Ne travaillez jamais sur des surfaces instables. – Enlevez le sable, les pierres, les clous etc., trouvés à l’intérieur du périmètre de travail. Les corps étrangers peuvent endommager l’outil de coupe et causer des chocs en retour dangereux. – Avant de commencer à couper, assurez-vous que l’outil de coupe a atteint son régime de croisière. – Si de l’herbe ou des branches sont coincées entre l’outil de coupe et le protège-lame, coupez toujours le moteur avant de procéder au nettoyage. Dans le cas contraire, la rotation involontaire de la lame peut causer de graves blessures. – Reposez-vous pour éviter toute perte de contrôle due à la fatigue. Il est recommandé de faire une pause de 10 à 20 minutes toutes les heures. Choc en retour (poussée de lame) – Lorsque vous utilisez la débroussailleuse thermique, des chocs en retour incontrôlés peuvent se produire. – Des chocs en retour se produisent fréquemment lorsque vous essayez de couper avec la section de la lame située entre 12 heures et 2 heures. – N’appliquez jamais la section de la lame de coupe de la débroussailleuse thermique entre 12 heures et 2 heures. – N’appliquez jamais cette section de la lame de coupe de la débroussailleuse thermique sur des objets solides, tels que des arbustes ou des arbres etc. d’un diamètre supérieur à 3 cm. Cela pourrait faire dévier la débroussailleuse thermique avec une grande force, ce qui est extrêmement dangereux et peut causer des blessures. Prévention des chocs en retour Pour éviter les chocs en retour, n’oubliez pas ce qui suit : – L’utilisation de la section de la lame entre 12 heures et 2 heures est extrêmement dangereux, en particulier lors de l’utilisation d’outils de coupe métalliques. – Les opérations de coupe utilisant les sections de la lame entre 11 heures et 12 heures et entre 2 heures et 5 heures doivent être effectuées uniquement par des opérateurs formés et expérimentés, et uniquement à leur propre risque. La section de coupe optimale pour une coupe facile avec quasiment aucun choc en retour se trouve dans la section de la lame située entre 8 heures et 11 heures. Outils de coupe – Utilisez un outil de coupe approprié pour le travail à effectuer. Les têtes à fil de nylon (têtes de débroussailleuse) conviennent à la tonte du gazon. Les lames métalliques sont idéales pour couper les mauvaises herbes, les herbes hautes, les buissons, les arbustes, les sous-bois, les fourrés et toute végétation similaire. N’utilisez jamais d’autres lames, notamment des lames pivotantes métalliques multipièces et des lames de fléau, au risque de provoquer des blessures graves. – Lors de l’utilisation de lames métalliques, évitez les « chocs en retour » et préparez-vous toujours à un choc en retour accidentel. Consultez la section « Choc en retour » et « Prévention des chocs en retour ». Instructions d’entretien – L’entretien de votre appareil doit être effectué par l’un de nos centres d’entretien agréés et seules des pièces de rechange authentiques doivent être utilisées. Une réparation incorrecte et un entretien défectueux peuvent réduire la durée de vie de l’appareil et accroître le risque d’accidents. – Avant de commencer le travail vérifiez toujours la condition de la lame de coupe, en particulier ses dispositifs de protection et la sangle du harnais. Il faut examiner avec une attention toute particulière les lames de coupe, qui doivent être bien aiguisées. – Mettez le moteur hors tension et enlevez le connecteur de bougies lorsque vous remplacez ou aiguisez les outils de coupe, ainsi que lorsque vous nettoyez la lame ou l’outil de coupe. Attention : Choc en retour Diagramme Diagramme24 Ne redressez et ne soudez jamais des outils de coupe endommagés. – Utilisez la débroussailleuse thermique en émettant le moins de bruit et de contamination possible. En particulier, vérifiez que le carburateur est fixé correctement. – Nettoyez régulièrement la débroussailleuse thermique et vérifiez que toutes les vis ainsi que les écrous sont bien serrés. – Ne procédez jamais à l’entretien de la débroussailleuse thermique et ne la stockez jamais à proximité de flammes nues. – Rangez toujours la débroussailleuse thermique dans des pièces fermées, avec le réservoir de carburant complètement vide. – Lors du nettoyage, de l’entretien et du stockage de l’appareil, fixez toujours le couvercle à la lame de coupe. Respectez les instructions de prévention des accidents correspondantes publiées par les associations professionnelles et les compagnies d’assurance. N’effectuez aucune modification sur la débroussailleuse thermique, au risque de compromettre votre sécurité. L’exécution de l’entretien ou de réparations par l’utilisateur se limite aux activités décrites dans le mode d’emploi. Toute autre tâche doit être réalisée par un agent d’entretien agréé. Utilisez uniquement des pièces de rechange et des accessoires d’origine fournis par DOLMAR. L’utilisation d’accessoires et d’outils non agréés entraînera un risque accru d’accidents. DOLMAR n’assumera aucune responsabilité pour les accidents ou dommages causés par l’utilisation d’outils de coupe, d’appareils de fixation d’outils de coupe ou d’accessoires non approuvés. Premier secours En cas d’accident, assurez-vous qu’une mallette de premier secours se trouve à proximité des opérations de coupe. Remplacez immédiatement tout article pris dans la mallette de premier secours. Lorsque vous demandez de l’aide, veuillez fournir les renseignements suivants : – Lieu de l’accident – Ce qui s’est passé – Nombre de personnes blessées – Types de blessures – Votre nom Vibrations – Les personnes souffrant de troubles circulatoires peuvent subir des blessures au niveau des vaisseaux sanguins ou du système nerveux si elles sont exposées à des vibrations excessives. Les vibrations peuvent entraîner les symptômes suivants aux doigts, mains ou poignets : engourdissement, picotements, douleur, sensation lancinante, changement de couleur de la peau ou altération de la peau. Si l’un ou l’autre de ces symptômes apparaît, consultez un médecin ! – Pour réduire le risque de « maladie des doigts blancs », gardez vos mains au chaud lors de l’utilisation et entretenez bien le matériel et les accessoires. Pour les pays d’Europe uniquement Déclaration de conformité CE Les soussignés, Tamiro Kishima et Rainer Bergfeld, tels qu’autorisés par Dolmar GmbH, déclarent que les outils DOLMAR : Nom de la machine : Débroussailleuse thermique N° de modèle/Type : MS-27 U, MS-27 C Spécifications : reportez-vous au tableau « CARACTÉRISTIQUES TECHNIQUES » sont fabriquées en série et sont conformes aux directives européennes suivantes : 2000/14/CE, 2006/42/CE, 2004/108/CE et sont produites conformément aux normes ou documents de normalisation suivants :

EN ISO 11806-1, EN ISO 14982

La documentation technique se trouve dans les locaux de l’entreprise sise : Dolmar GmbH, Jenfelder Straße 38, Abteilung FZ, D-22045 Hamburg La procédure d’évaluation de la conformité requise par la directive 2000/14/CE est conforme à l’annexe V. Niveau de puissance sonore mesurée (en tant que coupe-gazon) : 109,77 dB Niveau de puissance sonore mesurée (en tant que débroussailleuse thermique) : 107,29 dB Niveau de puissance sonore garantie : 112 dB

Tamiro Kishima Directeur général Rainer Bergfeld Directeur général25 Caractéristiques techniques Modèle MS-27 U MS-27 C Poignée en U Poignée fermée Dimensions : longueur x largeur x hauteur (sans la lame de coupe) 1 770 x 610 x 410 mm 1 770 x 330 x 185 mm Poids net 5kg 5kg Déplacement du moteur 25,7 cm

Performances maximales du moteur 0,83 kW Fréquence de rotation maximale de l’axe 8 800 min

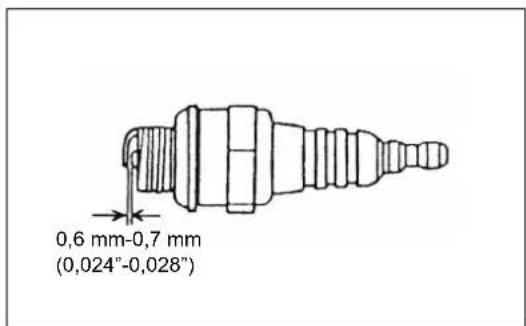

Accessoire de coupe Lame métallique en une seule pièce φ230 mm Tête de débroussailleuse φ430 mm Ralenti 3 000/min Vitesse d’engagement de l’embrayage 4 100/min Rapport de vitesse 14/19 Carburant Gaz mélangé Essence : Huile moteur deux temps = 50:1 Volume (réservoir de carburant) 0,6 l Carburateur WALBRO WYC Bougie d’allumage NGK BPMR7A Distance entre les électrodes 0,6 - 0,7 mm Vibrations : (pour la débroussailleuse thermique) Poignée gauche (prise avant) 14,680 m/s

Poignée droite (prise arrière) 9,037 m/s

Vibrations : (pour le coupe-gazon) Poignée gauche (prise avant) 7,961 m/s

Poignée droite (prise avant) 7,019 m/s

Bruit (testé selon les directives 2000/14/CE et 2005/88/CE) : Niveau de pression sonore mesurée au niveau de la position de l’opérateur (coupe-gazon) : 98,52 dB (A) K = 2,5 dB (A) Niveau de pression sonore mesurée au niveau de la position de l’opérateur (débroussailleuse thermique) : 96,15 dB (A) K = 2,5 dB (A) Niveau de puissance sonore mesuré (coupe-gazon) : 109,77 dB (A) K = 2,5 dB (A) Niveau de puissance sonore mesuré (débroussailleuse thermique) : 107,29 dB (A) K = 2,5 dB (A) Bruit (testé selon les directives 2000/14/CE et 2005/88/CE) : valeurs de puissance sonore garanties 112 dB (A)26 Noms des pièces Noms des pièces 1 Réservoir de carburant 2 Démarreur à rappel 3 Filtre à air

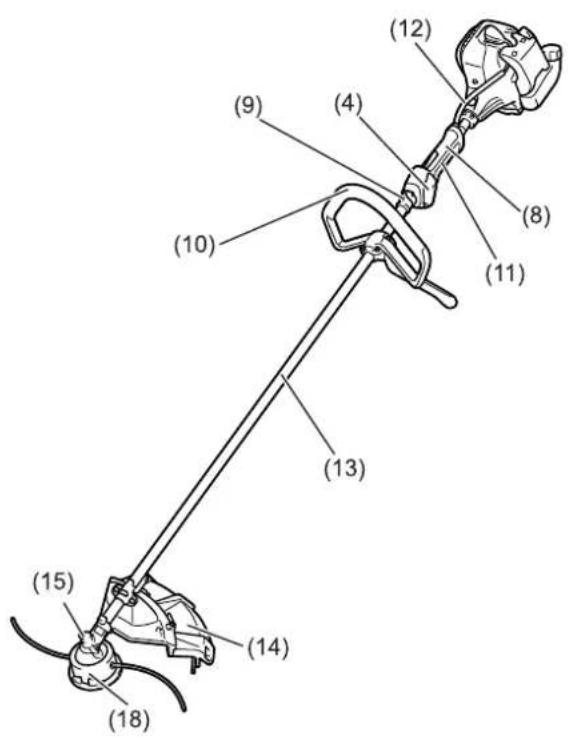

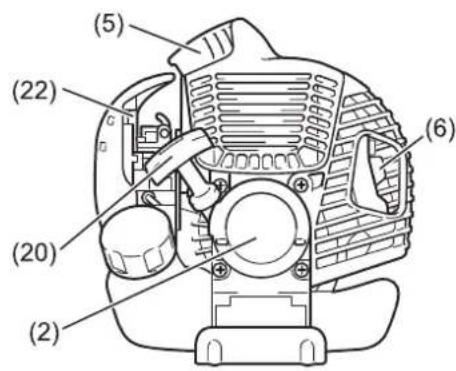

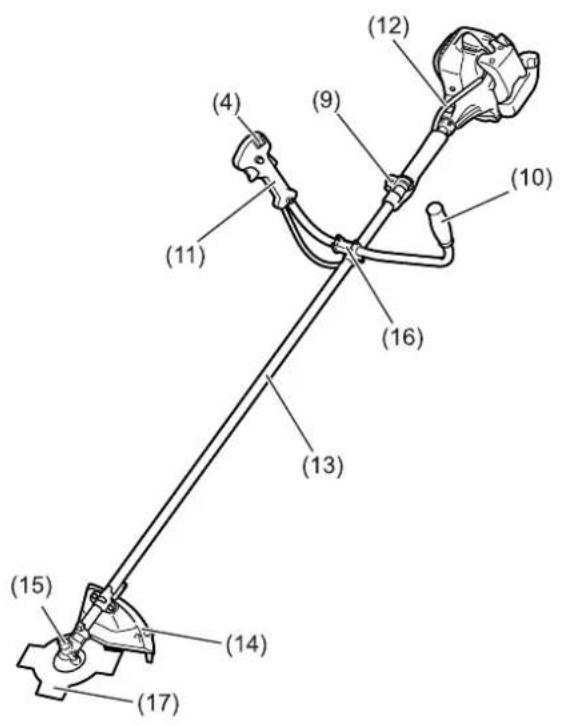

Interrupteur I-Arrêt (marche/arrêt)/ interrupteur marche/arrêt 5 Bougie d’allumage 6 Silencieux d’échappement 7 Carter d’embrayage 8 Prise arrière 9 Crochet de suspension 10 Poignée 11 Levier de manœuvre 12 Câble de contrôle 13 Arbre

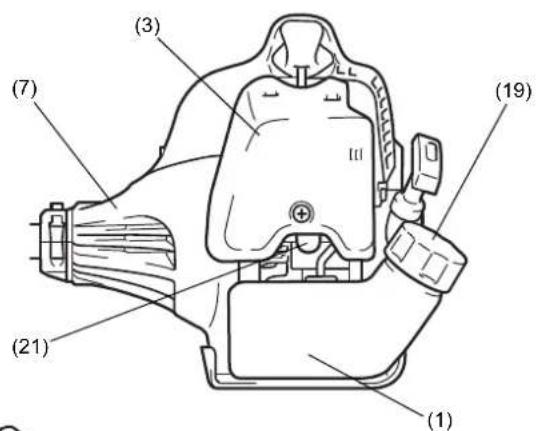

Dispositif de protection (protège-lame de l’outil de coupe) 15 Boîte d’engrenage 16 Support de poignée 17 Lame de coupe 18 Tête à fil de nylon 19 Bouchon de remplissage du réservoir 20 Bouton de démarrage 21 Pompe d’amorçage 22 Levier de l’étrangleur MS-27 U Type de poignée en U MS-27 C Type de poignée fermée (3) (7) (21) (1) (19)27 ATTENTION : Avant de faire un travail quelconque sur la débroussailleuse thermique, arrêtez toujours le moteur et débranchez le connecteur des bougies. Portez toujours des gants de protection ! ATTENTION : Assurez-vous que vous avez réassemblé complètement la débroussailleuse thermique avant de la démarrer. Pour les modèles de poignée en U – Placez les deux poignées sur le support de poignée. Le levier de manœuvre doit être installé sur le côté droit lorsque vous regardez vers l’outil de coupe. – Installez les extrémités des poignées dans la rainure sur le support de poignée et installez la bride sur celles-ci. Serrez-les légèrement avec quatre boulons pour procéder au réglage. – Réglez l’angle des poignées, puis serrez tous les boulons de manière égale avec une clé hexagonale. – Placez le câble d’accélérateur (1) sur le côté du levier de manœuvre de l’arbre. Enveloppez-les ensuite avec le coussin d’épaule (2). – Insérez le câble d’accélérateur (1) dans la fente de serrage (3) sur le support de poignée. – Assurez-vous que le câble d’accélérateur est positionné comme illustré. – Actionnez le levier de manœuvre et assurez-vous qu’il bouge sans à-coups. ATTENTION : Ne placez pas le câble d’accélérateur comme illustré. Dans le cas contraire, un câble courbé peut entraîner une vitesse de ralenti élevée et une lame incontrôlable peut provoquer des blessures corporelles. Montage de la poignée MS-27 U

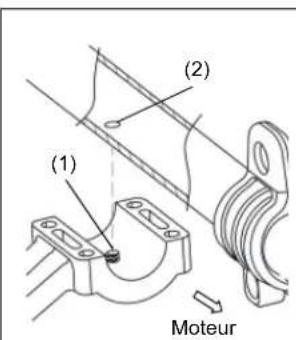

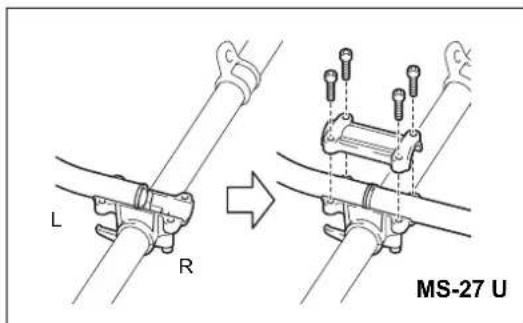

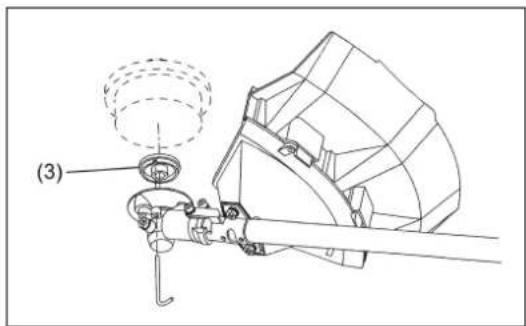

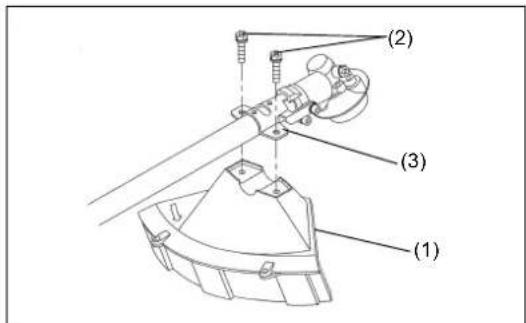

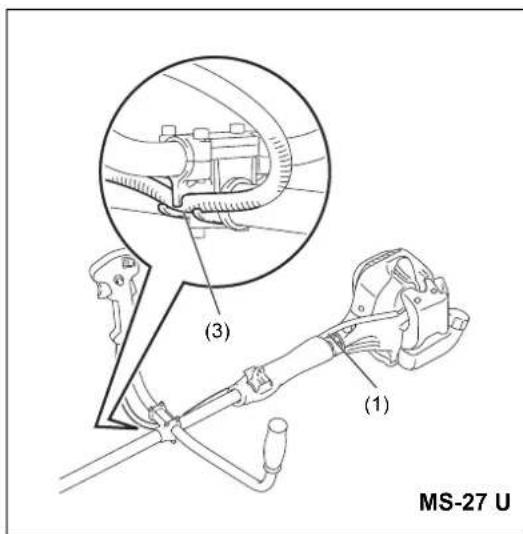

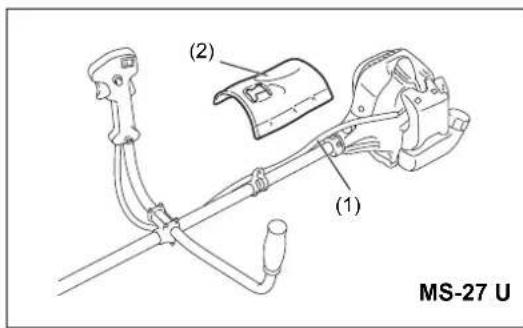

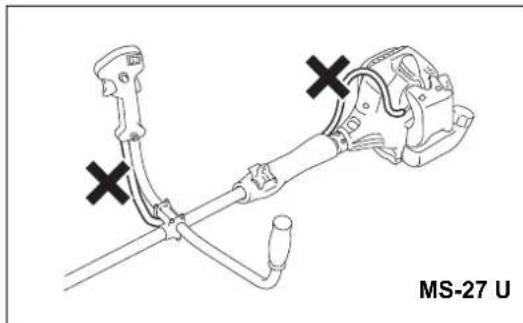

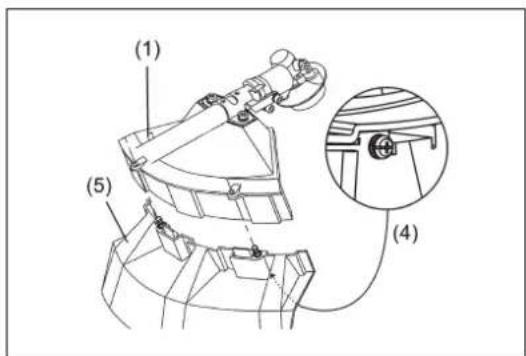

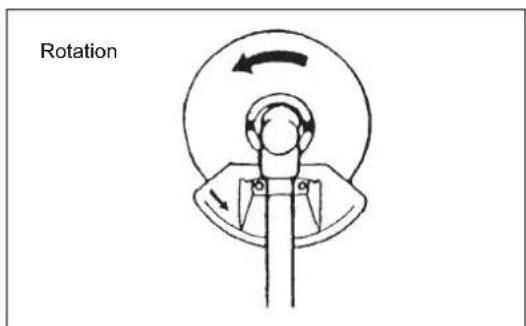

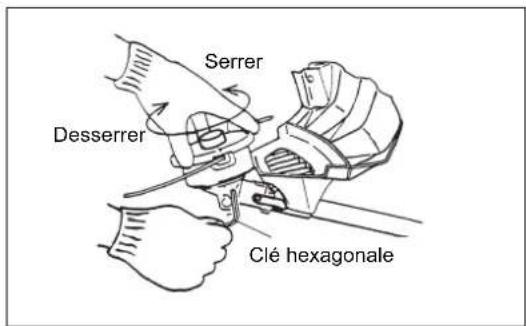

(1) MS-27 U (2) MS-27 U (3) (1) MS-27 U28 Pour le modèle à poignée fermée – Placez le filetage (1) situé sur le support de poignée dans l’orifice d’emplacement (2) sur le tube. – Installez la poignée (3) de l’assistant sur le garde-fou. – Serrez les 4 boulons (4) M5 x 30. Pour satisfaire les normes de sécurité en vigueur, vous ne devez utiliser que les combinaisons outil/dispositif de protection indiquées dans le tableau. Utilisez toujours des lames de coupe/têtes à fil de nylon d’origine DOLMAR. – La lame de coupe doit être bien aiguisée et dépourvue de fissures ou cassures. Si la lame de coupe heurte une pierre durant l’utilisation, arrêtez le moteur et vérifiez la lame immédiatement. – Affûtez ou remplacez la lame de coupe toutes les trois heures de fonctionnement. – Si la tête à fil de nylon heurte une pierre pendant le fonctionnement de l’outil, arrêtez le moteur et vérifiez la tête à fil de nylon immédiatement. ATTENTION : Il faut toujours installer les dispositifs de protection appropriés pour votre propre sécurité et afin de vous conformer aux règlements relatifs aux préventions des accidents. L’utilisation de l’équipement sans carter installé est interdite. – Installez le dispositif de protection (1) sur la bride (3) avec deux vis M6 x 30 (2). – Lorsque vous utilisez la tête à fil de nylon, montez le dispositif de protection (5) dans le dispositif de protection (1) et serrez-les avec deux vis (4). Montage du dispositif de protection (2) (1) Moteur (4) (3) Moteur MS-27 C Lame en étoile Dispositif de protection pour les lames métalliques Tête à fil de nylon Dispositif de protection pour le coupe-fil (2) (3) (1)29 La lame de coupe ou la tête à fil en nylon peuvent être remplacés facilement tout d’abord en retournant l’appareil. – Insérez la clé hexagonale à travers le trou dans la boîte d’engrenage et tournez la rondelle de réception (3) jusqu’à ce qu’elle soit verrouillée avec la clé hexagonale. – Desserrez l’écrou/la rondelle à ressort (1) (filetage gauche) avec la clé à douille, et enlevez l’écrou/la rondelle à ressort (1) et la rondelle de serrage (2). Avec la clé hexagonale encore en position – Montez la lame de coupe sur l’arbre de sorte que le guide de la rondelle de réception (3) s’ajuste dans l’orifice de l’arbre dans la lame de coupe. Installez la rondelle de serrage (2) et fixez la lame de coupe avec l’écrou/la rondelle à ressort (1). [Couple de serrage : 13 - 23 N-m] REMARQUE : Portez toujours des gants lorsque vous maniez la lame de coupe. REMARQUE : L’écrou de fixation de la lame de coupe (avec la rondelle à ressort) est une pièce à changer périodiquement. S’il apparaît de l’usure ou des déformations sur la rondelle à ressort, remplacez l’écrou. REMARQUE : La rondelle de serrage (2) et l’écrou/la rondelle à ressort (1) ne sont pas nécessaires pour le montage de la tête à fil de nylon. La tête à fil de nylon doit être placée en haut de la rondelle de réception (3). – Vissez la tête à fil de nylon sur l’arbre. – Assurez-vous que la lame tourne dans le sens antihoraire. Montage de la lame de coupe/tête à fil en nylon (2) (1) (3) Desserrer Clé hexagonale Serrer Desserrer Clé hexagonale Serrer Rotation30 Manutention du carburant Le plus grand soin est requis lorsque vous manipulez du carburant. Il peut contenir des substances similaires aux solvants. Faites le plein dans une pièce bien ventilée ou en extérieur. Ne respirez pas les vapeurs de carburant et évitez tout contact du carburant ou de l’huile avec votre peau. Les produits à base d’huile minérale dégraissent la peau. Le contact prolongé de la peau avec ces produits entraîne une sécheresse extrême de la peau susceptible de causer diverses maladies de peau. Des réactions allergiques peuvent également se produire. Le contact de l’huile avec les yeux peut irriter ces derniers. Si de l’huile pénètre dans vos yeux, lavez-les immédiatement à l’eau claire. Si vos yeux sont toujours irrités, consultez immédiatement un docteur ! Mélange d’huile et de carburant Le moteur de la débroussailleuse thermique est un moteur deux-temps très efficace. Pour fonctionner, il utilise un mélange de carburant et d’huile pour moteur deux-temps. Le moteur est conçu pour l’essence normale sans plomb et d’une valeur d’octane minimale de 91 RON. Pour obtenir des performances optimales du moteur et protéger votre santé ainsi que l’environnement, utilisez uniquement du carburant sans plomb ! Pour lubrifier le moteur, ajoutez de l’huile pour moteur deux-temps (norme qualité : JASO FC ou ISO EGD) au carburant. Le moteur a été conçu pour être utilisé avec de l’huile pour moteur deux temps spécifique selon une proportion de mélange de 50:1 afin de protéger l’environnement. L’utilisation de cette proportion de mélange garantit également une longue durée de service associée à un fonctionnement fiable et des émissions minimum. Le fonctionnement fiable de la débroussailleuse thermique ne peut être garanti que si cette proportion de mélange de 50:1 (huile pour moteur 2 temps spécifiée) est strictement respectée. Proportion de mélange correcte : Essence : Huile moteur deux temps spécifiée = 50 : 1 ou Essence : Huile moteur deux temps des autres fabricants = 25 : 1 recommandé REMARQUE : Pour préparer le mélange d’huile-carburant, mélangez d’abord la quantité d’huile avec la moitié du carburant requis, puis ajoutez le reste du carburant. Secouez bien le mélange avant de le verser dans le réservoir de la débroussailleuse thermique. Afin de garantir un fonctionnement sûr, n’ajoutez pas plus d’huile moteur que la quantité spécifiée. Cela entraînerait une production plus élevée de résidus de combustion qui polluent l’environnement et bouchent le canal d’échappement dans le cylindre ainsi que le pot d’échappement. De plus, la consommation de carburant augmenterait et les performances diminueraient. Ravitaillement en carburant Le moteur doit être coupé. – Nettoyez avec soin autour du bouchon de remplissage du réservoir (2) afin d’éviter que des impuretés ne pénètrent dans le réservoir de carburant (1). – Dévissez le bouchon de remplissage du réservoir (2) et remplissez le réservoir avec le carburant. – Vissez fermement le bouchon de remplissage du réservoir (2). – Nettoyez le bouchon de remplissage du réservoir à vis (2) et le réservoir après le ravitaillement. Stockage du carburant Le carburant ne peut pas être conservé pendant une durée illimitée. N’achetez que la quantité requise pour une période de 4 semaines d’utilisation. N’utilisez que des conteneurs de stockage de carburant approuvés. Carburant/Ravitaillement Respectez les instructions de sécurité figurant à la page 21. 20 cm

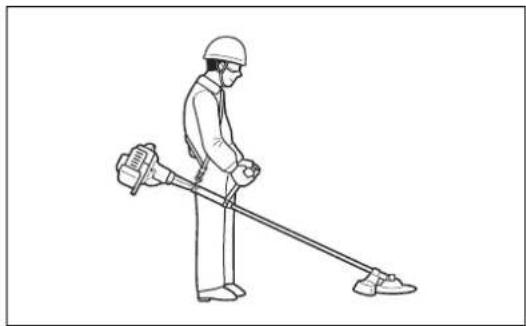

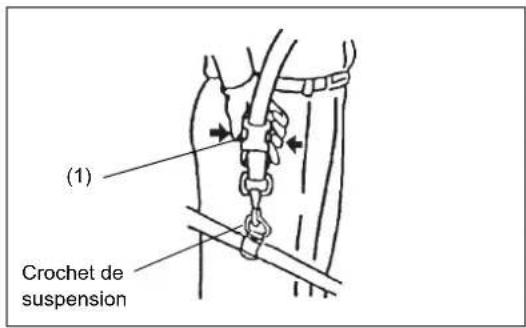

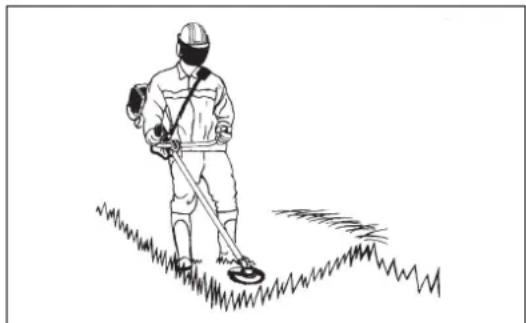

(10 litres) 50:1 25:1 Essence +31 Fixation de la sangle du harnais – Réglez la longueur de sangle de sorte que la lame de coupe reste parallèle au sol. Retrait – En cas d’urgence, appuyez sur les crans (1) de chaque côté et détachez le matériel. Faites très attention de conserver le contrôle de l’équipement à ce stade. Ne laissez pas l’équipement être dévié vers vous ou vers quelqu’un qui se trouve à proximité.

AVERTISSEMENT : En perdant le contrôle de la machine, vous risquez de

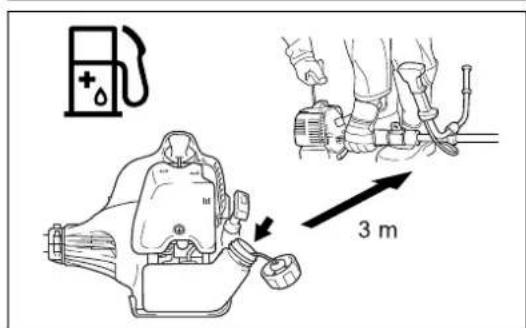

provoquer des blessures corporelles graves ou la MORT. Remarque : Dans certains pays, la sangle du harnais ne possède pas cette fonction qui permet de la détacher. Respectez les réglementations en vigueur en matière de prévention des accidents. Démarrage Éloignez-vous d’au moins 3 mètres de la zone de ravitaillement en carburant. Déposez la débroussailleuse thermique sur une surface propre, en veillant à ce que l’outil de coupe n’entre pas en contact avec le sol ou tout autre objet.

AVERTISSEMENT : Veillez à ce que l’outil de coupe tourne immédiatement

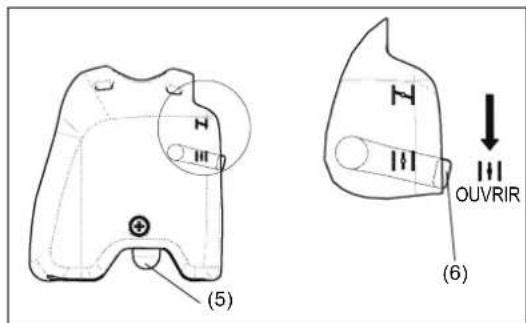

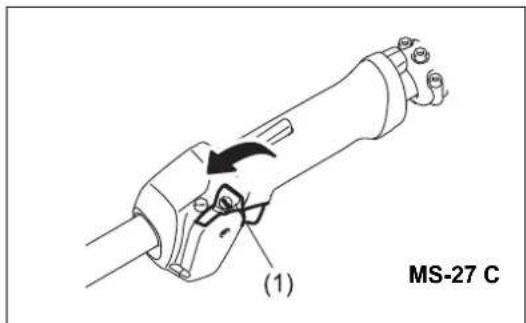

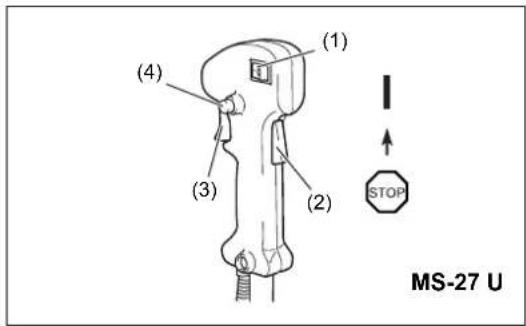

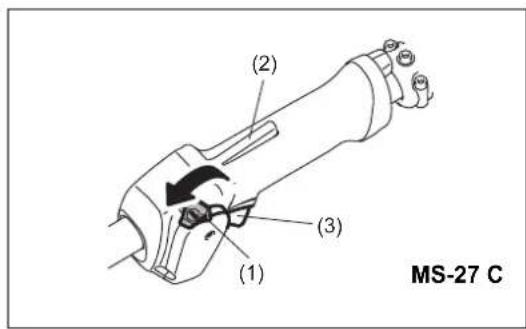

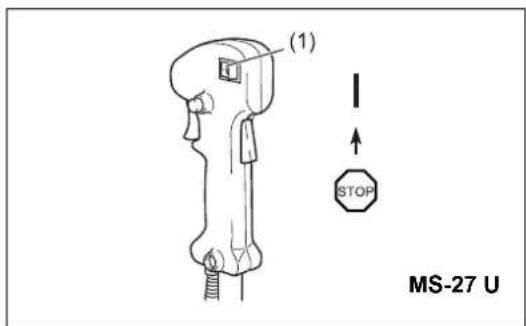

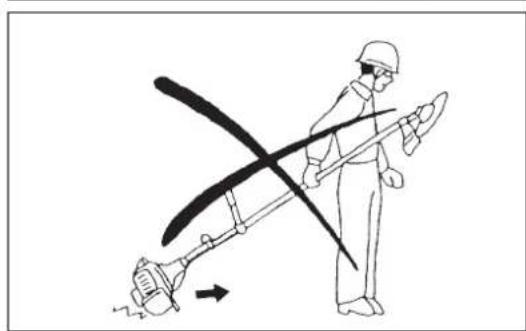

après le démarrage du moteur. Démarrage à froid pour les modèles à poignée en U – Réglez l’interrupteur I-Arrêt (marche/arrêt) (1) comme illustré. – Agrippez la poignée (la pression de la main active le levier de verrouillage de sécurité (2)). – Appuyez sur le levier d’accélérateur (3) et maintenez-le en régime bas. – Appuyez sur le bouton de verrouillage (4) et relâchez le levier de manœuvre, puis relâchez le bouton de verrouillage (le bouton de verrouillage maintient le levier d’accélérateur en position de démarrage). Démarrage à froid pour les modèles à poignée fermée – Réglez l’interrupteur de marche-arrêt (1) en position de démarrage, comme illustré. – Agrippez la poignée (la pression de la main active le levier de verrouillage de sécurité (2)). – Appuyez sur le levier d’accélérateur (3) et maintenez-le en régime bas. – Placez l’interrupteur de marche-arrêt (1) en position de marche et relâchez le levier de manœuvre, puis relâchez l’interrupteur de marche-arrêt (l’interrupteur de marche-arrêt maintient le levier d’accélérateur en position de démarrage). Manutention correcte Notes importantes relatives au fonctionnement/à l’arrêt de la débroussailleuse thermique Crochet de suspension (1) MS-27 U (1) (4) (2) (3) (1) (3) (2) MS-27 C32 Démarrage à chaud pour les modèles à poignée en U – Réglez l’interrupteur I-Arrêt (marche/arrêt) (1) comme illustré. Démarrage à chaud pour les modèles à poignée fermée – Réglez l’interrupteur de marche-arrêt (1) en position neutre, comme illustré. – Placez d’abord l’appareil sur le sol. – Appuyez doucement sur la pompe d’armorçage (5) à plusieurs reprises (7 à 10 fois) jusqu’à ce que le carburant pénètre dans la pompe d’armorçage. – Fermez le levier de l’étrangleur (6). Ouverture de l’étrangleur :

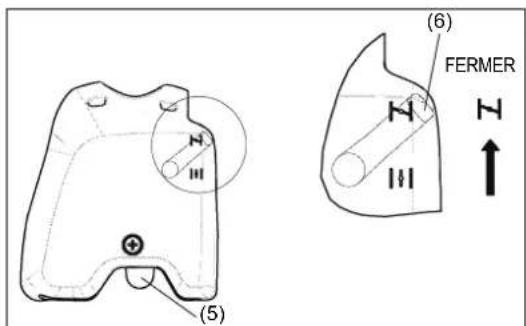

• Complètement fermé lorsque les températures sont basses ou le moteur froid

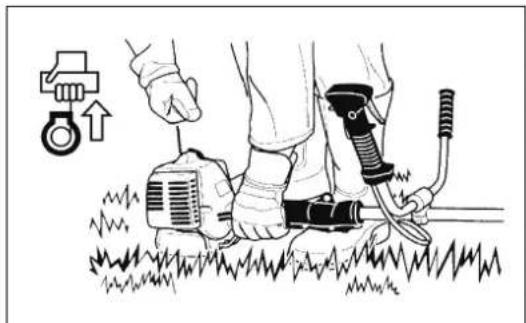

• Complètement ou à moitié ouvert pour le redémarrage lorsque le moteur est encore chaud – Maintenez fermement le arter d’embrayage avec votre main gauche, comme illustré. – Tirez lentement la poignée de démarrage jusqu’à ce que vous sentiez une résistance, puis continuez à tirer vigoureusement. – Ne tirez pas la corde de démarrage jusqu’à sa longueur maximum, et ne laissez pas la poignée de démarrage se rétracter d’elle-même. Maintenez le contrôle de la corde de démarrage et assurez-vous qu’elle se rétracte lentement. – Répétez l’opération de démarrage jusqu’à ce que vous entendiez l’allumage initial du moteur. – Baissez le levier de l’étrangleur (6) ( ) et tirez la corde de démarrage jusqu’à ce que le moteur démarre. – Une fois que le moteur est en marche, mettez immédiatement les gaz, libérez le verrouillage à mi-accélération et laissez le moteur au ralenti. – Faites tourner le moteur pendant environ une minute à vitesse modérée avant de le mettre plein gaz. REMARQUE : – Si vous tirez la poignée de démarrage de manière répétitive lorsque le levier de l’étrangleur est en position « », le moteur ne démarrera pas facilement en raison d’une entrée de carburant excessive. – Si une entrée de carburant excessive se produit, enlevez la bougie et tirez la poignée de démarrage lentement pour enlever l’excès de carburant. Séchez également la partie de l’électrode de la bougie. MS-27 U MS-27 C (6) (5) FERMER (6) (5) OUVRIR33 Mise en garde durant le fonctionnement : Si le levier d’accélération est complètement ouvert durant un fonctionnement à vide, le régime du moteur augmente à plus de 10 000 min

. Ne jamais faire tourner le moteur à une vitesse plus élevée que nécessaire, et maintenir le régime à une vitesse d’environ 6 000 à 8 000 min

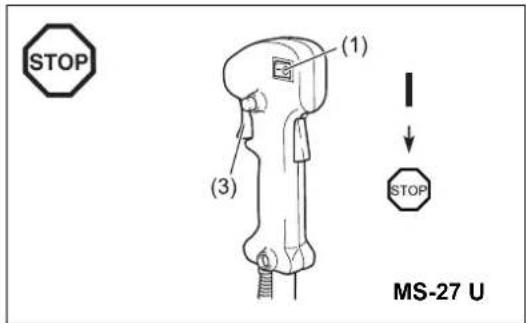

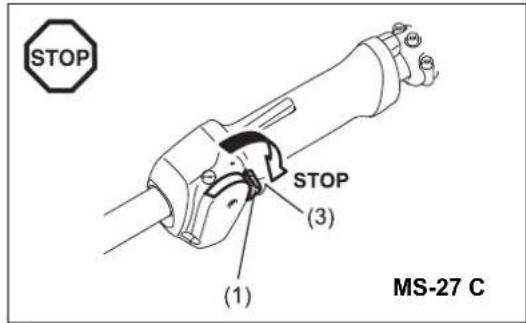

ATTENTION : Réduisez toujours le régime du moteur lorsque l’appareil n’est pas utilisé pour le travail L’utilisation de l’appareil à un régime élevé lorsqu’il n’est pas utilisé pour le travail raccourcira sa durée de vie. Arrêt – Relâchez entièrement le levier d’accélération (3) et lorsque la vitesse de rotation du moteur a diminué, placez l’interrupteur I-Arrêt (marche/arrêt)/ interrupteur marche/arrêt (1) en position « STOP » pour couper le moteur. – Attention, il est possible que la tête à fil de nylon ne s’arrête pas immédiatement, laissez-la toujours ralentir jusqu’à ce qu’elle s’arrête. ATTENTION : Les outils de coupe répertoriés ci-dessous doivent être réaffûtés uniquement par une installation agréée. Un réaffûtage manuel entraînera des déséquilibres de l’outil de coupe, qui causeront des vibrations et des dommages à l’appareil. – lame de coupe (lame en étoile (4 dents)) Un réaffûtage professionnel et un service d’équilibrage est fourni par les agents de réparation agréés. REMARQUE : Pour augmenter la durée de vie de la lame de coupe (lame en étoile) la lame doit être retournée afin de permettre l’usure des deux bords de coupe. Réaffûtage de l’outil de coupe MS-27 C MS-27 U34

La tête à fil de nylon est une tête de débroussailleuse thermique double fil équipée d’un mécanisme d’avancement automatique. La tête à fil de nylon fait avancer le fil de nylon lorsque vous tapez la tête de débroussailleuse sur le sol. Fonctionnement – La zone de coupe la plus efficace est indiquée par la zone ombrée. – Pour faire avancer le fil de nylon, augmentez la vitesse de la tête à fil de nylon jusqu’à 6 000 min

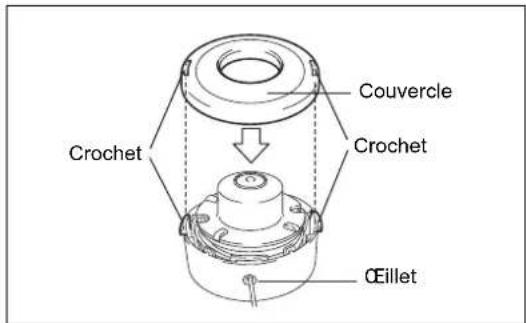

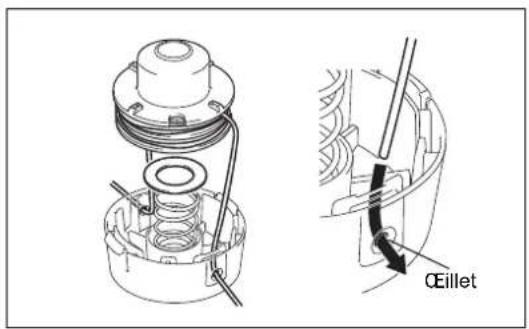

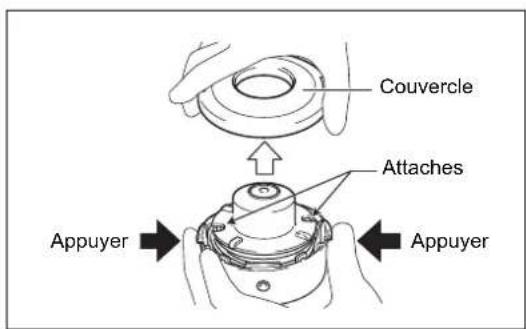

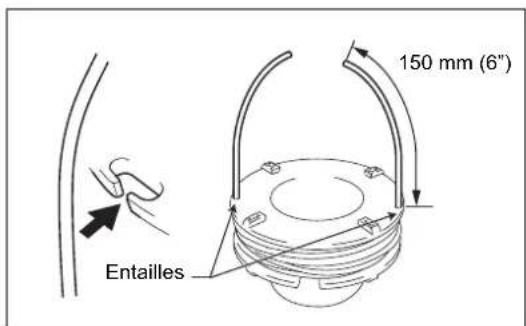

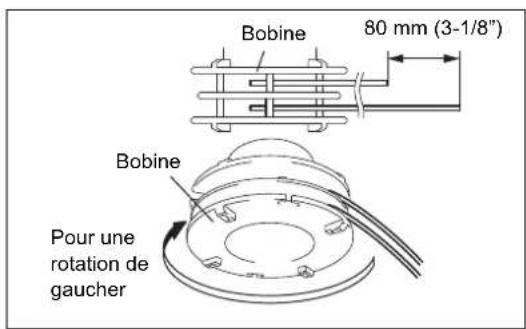

et tapez légèrement la tête à fil de nylon sur le sol. – Si la tête à fil de nylon ne fait pas avancer le fil lorsque vous la tapez sur le sol, rembobinez/remplacez le fil de nylon en suivant les procédures décrites sous « Remplacement du fil de nylon ». Remplacement du fil de nylon – Arrêtez le moteur. – Poussez les attaches du boîtier vers l’intérieur pour soulever le couvercle, puis enlevez la bobine. – Accrochez le centre du nouveau fil de nylon dans l’entaille au centre de la bobine, une extrémité du fil étant plus longue que l’autre d’environ 80 mm. Ensuite débobinez les deux extrémités fermement autour de la bobine dans le sens de la rotation de la tête (le sens vers la gauche est indiqué par LH et le sens vers la droite est indiqué par RH sur le côté de la bobine). – Embobinez tout sauf environ 150 mm de fil autour de la bobine, en laissant les extrémités temporairement accrochées à travers l’entaille sur le côté de la bobine. Zone de coupe la plus efficace Couvercle Attaches Appuyer Appuyer Bobine 80 mm (3-1/8”) Pour une rotation de gaucher Bobine 150 mm (6”) Entailles35 – Glissez les fils à travers les œillets pour qu’ils sortent du boîtier. Installez la rondelle, le ressort et la bobine dans le boîtier. – Alignez les crochets sur le couvercle et le boîtier. Ensuite, enfoncez à fond le couvercle sur le boîtier pour le mettre bien en place. Instructions d’entretien ATTENTION : Avant d’effectuer un type d’entretien quelconque sur la débroussailleuse thermique, éteignez toujours le moteur et démontez le capuchon de bougie de la bougie (voir « Vérification de la bougie »). Portez toujours des gants de protection. ATTENTION : N’enlevez jamais vous-même le lanceur à rappel. Vous pourriez provoquer un accident. Cette procédure doit être effectuée uniquement par un agent d’entretien autorisé. Afin d’assurer une longue durée de vie et d’éviter d’endommager l’appareil, effectuez régulièrement les opérations de maintenance suivantes. Inspection et maintenance journalière – Avant l’utilisation, vérifiez s’il ne manque pas de pièces et si les vis ne sont pas desserrées. Faites tout particulièrement attention au serrage de la lame de coupe ou de la tête à fil de nylon. – Avant l’utilisation, vérifiez toujours que le passage de l’air de refroidissement et les ailettes du cylindre ne sont pas colmatés. Nettoyez-les si nécessaire. – Effectuez les opérations de maintenance suivantes après l’utilisation :

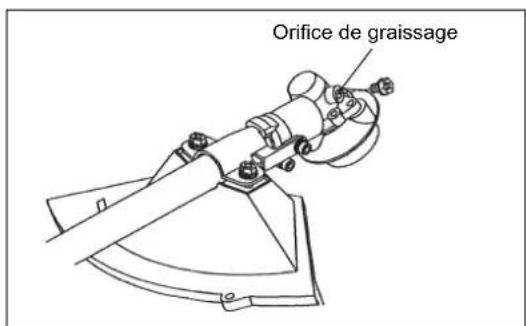

• Nettoyez la débroussailleuse thermique extérieurement et vérifiez qu’elle ne comporte aucun dommage.

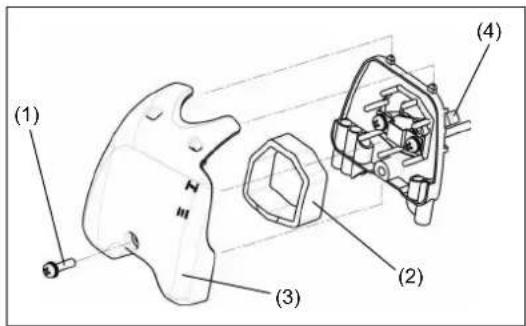

• Nettoyez le filtre à air. Nettoyez le filtre à air plusieurs fois par jour quand vous travaillez dans des conditions très poussiéreuses.

• Vérifiez si la lame ou la tête à fil de nylon sont endommagées et assurez-vous qu’elles sont bien montées.
