Type de produit	Capteur solaire thermique pour eau chaude sanitaire
Marque	Baxi
Modèle	Mediterraneo Slim PV
Matériau du capteur	Verre solaire trempé, cadre en aluminium
Fluide caloporteur	Mélange eau-glycol avec inhibiteurs de corrosion (max 50% glycol)
Pression de service	2 à 10 bars (à froid)
Température de stagnation	Élevée (couvrir le capteur pendant l'arrêt)
Orientation recommandée	Sud, sinon ouest
Inclinaison recommandée	Latitude géographique ±10° selon saison
Raccordement hydraulique	Par les extrémités opposées de la rangée
Vase d'expansion	Requis sur circuit primaire, selon norme DIN 4757
Pompe	Montée en zone froide, axe horizontal
Entretien régulier	Vérification pH (7,5-8,5), pression, glycol tous les 2 ans
Nettoyage	Nettoyer le circuit avant mise en service, purger l'air
Sécurité	Vanne de sécurité, purgeur, protection antigel
Pièces détachées	Non listées dans la notice
Réparabilité	Intervention par personnel agréé uniquement
Informations générales	Notice de 36 pages disponible en plusieurs langues

FOIRE AUX QUESTIONS - Mediterraneo Slim PV Baxi

Quelle est l'orientation idéale pour le capteur solaire ?

L'orientation idéale est le sud. Si ce n'est pas possible, orientez-le principalement vers l'ouest.

Comment choisir l'inclinaison du capteur ?

L'inclinaison optimale dépend de la période d'utilisation : pour une demande constante, utilisez la latitude géographique ; pour un usage hivernal, ajoutez 10° ; pour un usage estival, retirez 10°.

Quel fluide caloporteur utiliser ?

Utilisez un mélange d'eau et de glycol avec inhibiteurs de corrosion. La concentration en glycol dépend de la température minimale : par exemple, 26% pour -10°C, jusqu'à 50% pour -32°C. Ne dépassez pas 50%.

Comment purger l'air du circuit ?

Pendant le remplissage, ouvrez les purgeurs. Activez les purgeurs uniquement lorsque le système est froid. Vérifiez et purgez l'air les premières semaines de fonctionnement.

Quelle pression maintenir dans le circuit ?

À froid, maintenez une pression de 2 bars au niveau des capteurs. La pression maximale du système est de 10 bars. Ajustez en fonction de la pression statique de l'installation.

Comment vérifier l'état du fluide caloporteur ?

Vérifiez le pH (doit être entre 7,5 et 8,5) et la densité du glycol avec un réfractomètre tous les deux ans. Si le liquide est foncé ou trouble et le pH < 7,0, remplacez-le.

Faut-il protéger le capteur du soleil lors de l'installation ?

Oui, couvrez le capteur jusqu'à la mise en service pour éviter des températures élevées dues au rayonnement solaire, ce qui pourrait endommager le système.

Peut-on utiliser de l'eau du robinet pour remplir le circuit ?

Non, sauf si l'eau est adaptée. En cas de risque de gel ou de dépôts, utilisez le mélange eau-glycol recommandé. L'eau du robinet peut provoquer des incrustations ou corrosions.

À quelle fréquence faire l'entretien de l'installation ?

Pour une surface de captation > 20 m², un contrôle tous les 6 mois est nécessaire. Pour les installations plus petites, une fois par an suffit. L'entretien doit être réalisé par un professionnel qualifié.

Que faire en cas de fuite ou de panne ?

Réalisez un test de pression pour détecter les fuites. Purgez à nouveau le système après réparation. Ne remplissez jamais avec de l'eau non traitée. Contactez un installateur agréé.

MODE D'EMPLOI Mediterraneo Slim PV Baxi

Notice d'informations sur le système

System Information Booklet

1. Veuillez lore ces instructions avant l'installation ou la mise en service du système solaire.
2. Veuillez confier ces instructions à l'utilisateur afin qu'il puisse s'y reporter ultérieurement.
3. Ce système d'énergie solaire thermique pour eau chaude domestique doit exclusivement être installé et manipulé par un personnel compétent et/agréé.

Pendant les travaux veuillez respecter :

• Les dispositions légales en matière de prévention d'accidents.
• Les dispositions légales en matière de protection de l'environnement.
• Les dispositions légales de sécurité du travail en vigueur.
• Les dispositions de sécurité spécifiques de l'UE ainsi que les légis-.lations et les reglements particuliers de chaque pays.

Protégé le capteur des intempéries et le maintainir dans son émballage d'origine, stocké suivant les recommendations presentent sur l'emballage, jusqu'àu moment de son installation.

L'installation devra être faite selon les règles de l'art et dans le strict respect des DTU et réglementations sur base des notices d'installations et d'utilisations des composants et produits de notre marque.

Pour transporter le capteur, il est recommendé de le manipuler par les cadres en aluminium et avec son emballage. Ne pas manipuler le capteur par les connexions hydrauliques. Évitez les coups ou autres influences mécaniques sur le capteur, en particulier sur le verre solaire, la partie arrêté du capteur et les connexions hydrauliques.

Couvr le capteur pendant l'installation, jusqu'à ce qu'elle soit complètement opérationnelle, afin d'éviter les températures élevées en raison de la rayonnement solaire.

La conformité de toutes les réglementations spécifiques de chaque pays / région reflève de la responsabilité de l'installateur.

ORIENTATION ET INCLINAISON DU CAPTEUR

La meilleure orientation du capteur solaire sera le sud, si I'on ne peut pas orienter le capteur vers le sud, on devra l'orienter principalement vers I'ouest.

L'inclinaison optimale dépendra de la période d'utilisation du système, selon:

a) La demande constante annuelle : latitude géographique
b) La demande préférentielle en hiver : latitude géographique +10°
c) La demande préférentielle en été : latitude géographique -10°
d) Les capteurs solaires peuvent être montés sur des installations qui ont un angle d'inclinaison (β) compris entre 15^ et 75^

Éviter toute ombre sur les capteurs solaires. Les pertes par orientation, inclinaison et les éventuelles ombres sur celui-ci devront être minimes ou inférieures à la législation applicable.

CONDITIONS GENÉRALES DE L'INSTALLATION

Toutes les installations auront un circuit primaire (avec liquide caloporteur) et un circuit secondaire independants. Éviter tout mélange des différents fluides.

Elles devront toutes seront conformes à la législation en vigueur et aux normes spécifique régulant la protection contre les décharges électriques.

Des manchons electrolytiques seront installés entre les éléments de matérielux différents pour éviter le couple galvanique.

FLUIDE CALOPORTEUR

L'installateur ou concepteur, fixera la température minimale permise du système. Les composants situés à l'extérieur devront pouvoir la supporter sans entrainer de dégats permanents. L'installation devra être protégée pour des températures de 5^ au-dessous de la minimale historique enregistrée, par un fluide chimique non toxique prévu à cet effet.

Point de Congélation (°C)	-10	-15	-20	-25	-30	-32	-35
Concentration glycol (%)	26	33	37	42	47	50	51

Il est recommendé d'utiliser un mélange d'eau et glycol avec des inhibi-
teurs de corrosion à application directe. Éviter de trop augmenter la concentration, et ne jamais dépasser 50% , car la viscosité du mélange serait très haute et diminuérait en outre les propriétés du fluide caloporteur. NE melanger àaucun autre type de fluide.

Bien qu'il s'agisse d'un fluide non toxique, inodore et biodégradable, il est conseilé de prendre des mesures de précautions pour le manipuler. Il est recommandé d'utiliser des gants résistants aux produits chimiques et des lunettes de protection pendant sa manipulation.
Si le fluide entre en contact avec la peau, se laver avec de I'eau et du savon. En cas de contact avec les yeux, les laver immédiatement en abondance avec de I'eau courante et propre.

INSTALLATION DES CAPTEURS

Si plus d'une rangée est nécessaire, les capteurs solaires devront être installés en disposition parallèle multiple, de préférence avec le même nombre de capteurs chacune. Installer des éléments de coupure pour rendre chaque rangée indépendante. Installer une vanne de sécurité et de purgese dans chaque rangée. Si l'on installe un purgeur automatique, installer une vanne de coupure pour désactiver ce purgeur pendant le fonctionnement de l'installation. S'assurer qu'il ne se produit pas de flux inverses, afin d'éviter les pertes énergétiques.

Sonde de Température

Les capteurs de température s'installeront en assurant un bon contact avec le point à mesurer, isolés des intempérières, et à contre-courant du fluide. La sonde de température s'installera à la sortie de la rangée correspondant au point le plus chaud.

Installer correctement le capteur thermique sur le capteur. Fixer le fil du capteur à l'aide d'un matériel au-dessus fin d'empêcher le décrochément accidentel du capteur..
Faire particulièrement attention aux températures maximales pouvant être atteintes sur le dernier captein de la rangée car elles pouraient provoquer une déteriation du liquide solaire.

Vase d'expansion

Installer un vase d'expansion sur le circuit primaire, pres du groupe hydraulique, en fonction de la taille et des caractéristiques de l'installation. Le vase d'expansion sera dimensionné selon la norme DIN 4757, EN 12977 ou VDI 6002. Le vase d'expansion s'installera :

1.- De façon que la température de l'eau au contact de la membrane soit la plus BASSE possible.
2.- Il s'installera de préférence dans l'aspiration de la pompe.
3.- N'installer:aucun element de coupure entre le vase d'expansion et l'installation.

Tuyafteries

La longueur des tuyauteries sera la plus courte possible et de façon à garantir une purgese complète. Les sectionsizontales auront une pente minimale de 1% . Les tuyauteries du circuit primaire seront soit en cuivre soit en acier inoxydable, avec des unions filetées, soudées ou bridées. Les tuyauteries exposées aux intempéries seront protégées pour assurer leur durabilité face aux impacts climatologiques et éviter des pertes dans le transport.

Les dimensions recommanèées des tuyaux pour maintainir une chute de depression inférieure à 2,5 mbar par mètre linéaire sont :

\( {\mathrm{m}}^{2}5\;{7.5} \)	2.5 25
\( l/h * {m}^{2}{15}\;{20} \)	30 40	60 15 2	0 30 40	60 15	20 30 40	60 15	20 30 40	60
l/h	75	100	150	200	300	113	150	225	300	450	188	250	375	500	750	375	500	750	1000	1500
min. int. \( \varnothing \)	DN13	DN13	DN13	DN16	DN16	DN13	DN13	DN16	DN16	DN20	DN16	DN16	DN20	DN20	DN25	DN20	DN20	DN25	DN25	DN32

Pompes

Monter, autant que possible, la pompe dans les zones les plus froides du circuit, en veillant à ce qu'il ne se produit aucun type de cavitation et toujours avec l'axe de rotation en position horizontale.

Pour le dimensionnement de la pompe à installer, il faudra tener compte, à part la perte dans les tuyauteries, des pertes de charge dans les capteurs installés.

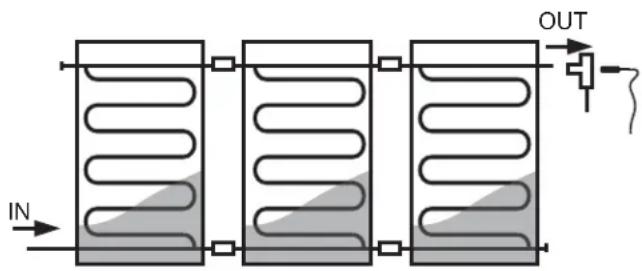

Raccordement des capteurs solaires

Le raccordement optimal est en travers de la file des capteurs d'entrée et sortie à partir des extrémités opposées, on peut aussi les raccorder du même côte de la file de capteurs, entraînant à peine de perte de rendement.

MISE EN SERVICE

Après avoir réalisé l'installation, la première chose à faire est le nettoyage de cette-ci pour éliminer tout résidu de soudage, décapant ou autre dans les tuyauteries.

Utiliser un recipient ayant une capacité suffisante pour recueillir le fluide.
Après le nettoyage du circuit, professionnel au remplissage du système.

Le système doit être rempli sans rayonnement solaire directe. Couvrir, si nécessaire, le capteur (ou les capteurs) pendant l'opération de replissage et de lavage. En cas contraire, il peut exister un danger de formation de vapeur.

Pressuriser le système à 1,5 fais la pression de travail pour détecter d'eventuelles fuites. En cas de fuites, faire en sorte de toutes les éliminer du système.

On peut également utiliser un test d'air pour détecter toute fuite importante du système avant le lavage et le remplissage avec du fluide caloporteur.

Pendant les opérations de remplissage et de mise en service, le système doit être entierement purgeé. Il est conseilé de vérifier le système pendant les premières semaines de fonctionnement pour éliminer l'air.

En cas de panne ou de pertes du système, recommencer l'opération de purgege d'air lors du nouveau replissage. NE JAMAIS replir le circuit primaire avec de l'eau du robinet si ses caractéristiques pouvaient entraîner des incrustations, dépôts ou attaques dans le circuit, ou si ce circuit nécessite du liquide antigel en cas de risques de gelées ou tout autre additive pour un fonctionnement correct.

Remarque: Activer le purgeur seulement si le système est froid.
Pendant le fonctionnement normal, la température du fluide caloporteur est haute et peut entraîner des brûlures graves.

Vérifier, à intervalles réguliers, la valeur de pH, sa valeur doit être entre 7,5 et 8,5. Si le liquide est foncé ou trouble et la valeur de pH est inférieure à 7,0, changer le fluide caloporteur.

Le pourcentage de glycol present dans le fluide caloporteur doit être vérifié tous les deux ans. On peut le vérifier à l'aide d'un refractomètre.

Ne pas oublier de maintainir la pression à froid dans les capteurs à partir de 2 bars. Comme le manomètre de replissage se trouve au bas de l'installation, il faudra ajouter la pression statique de l'installation au moment d'effectuer la lecture. La pression maximale du système est de 10 bars.

Après la mise en marche de l'installation, ne pas oublier de fermer tous les purgeurs, manuels ou automatiques.

Une fois l'installation propre, purgé et à la pression ajusté, régler le début de l'installation. Pour ce faire, régler le début de la pompé à la vitesse la plus lente possible (pour minimier la consommation électrique) puis régler le flux à l'aide d'un débitmètre.

Les listedes suivantes indiquent les opérations les plus importantes de la maintenance d'une installation.

1. Verification de l'execution de l'installation

Vérifier cette liste lors de la première mise en marche.

Vérifier les unions et le raccordement hydraulique des capteurs solaires à l'installation
Vérifier le système de support des capteurs solaires.
Vérifier l'étanchéité du circuit hydraulique.
Vérifier que le liquide caloporteur de l'installation est composé d'un mélange de fluide antigel et d'eau.
Vérifier l'installation des éléments de sécurité : vase d'expansion et vanne de sécurité.
Vérifier le raccordement et le fonctionnement du système de réglage de l'installation.

2. Vérification de l'etat général de l'installation

Les contrôles suivants correspondant aux opérations nécessaires pour maintainir l'installation dans les limites acceptables de fonctionnement, prestations, protection et durabilité. Ces opérations devront être réalisées par un personnel technique compétent et ayant les connaissances nécessaires en technologie solaire thermique et installations mécaniques en général. Tenir à jour le livre de maintenance de l'installation. La maintenance des installations de plus de 20m^2 de surface de captation, impliquera un contrôle tous les six mois minimum. Pour les installations de moins de 20m^2 , le contrôle sera réalisée une fois par an minimum.

Etat des capteurs

Présence de condensation et impuretés
Présence de fissures, déformations
Présence de corrosion
Apparition de fuites
Vérification de la fixation de la sonde de température

État de la structure de support des capteur et de ses fixations et ancrages.

Dégradation, indices de corrosion et serrage de vis
Etat des fixations du capteur solaire
Etat du toit autour de I'installation solaire
Contrôle de la vegetation autour du capteur solaire
Vérifier le lestage du système si nécessaire

Circuit hydraulic

Présence d'air dans le système
Contrôle de fonctionnement et nettoyage du purgeeur
Vérification de la dégradation de l'iso1ation
Effectuer un essai de pression
Présence de fuites
Étanchéité de la pompe
Fonctionnement de la pompe durant I'etat de marche
Vérification du début du système
Vérifier la densité du fluide de refroidissement à l'aide d'un refractomètre
Vérifier la valeur pH du fluide de refroidissement. pH>7,5

Vérification des pressions de service

Vérification de la pression du système
Vérification de la pression du vase d'expansion

Système de sécurité

Actions (ouvrir et fermer) pour éviter le grippage de la vanne de coupure

Présence de glycol dans le plateau de récapuration
Vérifier que la vanne de sécurité fonctionne

Système de réglage

Vérification du différentiel d'arrêt et démarrage de la pompe
Vérifier la lecture des sondes de température de l'installation
