Produkttyp	Solarthermischer Kollektor für Warmwasserbereitung
Marke	Baxi
Modell	Mediterraneo Slim PV
Kollektormaterial	Gehärtetes Solarglas, Aluminiumrahmen
Wärmeträgerflüssigkeit	Wasser-Glykol-Gemisch mit Korrosionsinhibitoren (max. 50% Glykol)
Betriebsdruck	2 bis 10 bar (kalt)
Stagnationstemperatur	Hoch (Kollektor während Stillstand abdecken)
Empfohlene Ausrichtung	Süden, sonst Westen
Empfohlene Neigung	Geografische Breite ±10° je nach Jahreszeit
Hydraulischer Anschluss	Durch die gegenüberliegenden Enden der Reihe
Ausdehnungsgefäß	Erforderlich im Primärkreis, gemäß DIN 4757
Pumpe	Montage in kaltem Bereich, horizontale Achse
Regelmäßige Wartung	pH-Wert (7,5-8,5), Druck, Glykol alle 2 Jahre prüfen
Reinigung	Kreislauf vor Inbetriebnahme reinigen, entlüften
Sicherheit	Sicherheitsventil, Entlüfter, Frostschutz
Ersatzteile	Nicht in der Anleitung aufgeführt
Reparierbarkeit	Nur durch autorisiertes Personal
Allgemeine Informationen	36-seitige Anleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - Mediterraneo Slim PV Baxi

Was ist die ideale Ausrichtung für den Solarkollektor?

Die ideale Ausrichtung ist Süden. Falls nicht möglich, richten Sie ihn hauptsächlich nach Westen aus.

Wie wählt man die Neigung des Kollektors?

Die optimale Neigung hängt von der Nutzungsperiode ab: Bei konstantem Bedarf verwenden Sie die geografische Breite; für Winterbetrieb 10° hinzufügen; für Sommerbetrieb 10° abziehen.

Welche Wärmeträgerflüssigkeit verwenden?

Verwenden Sie ein Gemisch aus Wasser und Glykol mit Korrosionsinhibitoren. Die Glykolkonzentration hängt von der Mindesttemperatur ab: z.B. 26% für -10°C, bis 50% für -32°C. 50% nicht überschreiten.

Wie entlüftet man den Kreislauf?

Während des Befüllens die Entlüfter öffnen. Entlüfter nur bei kaltem System betätigen. Luft in den ersten Betriebswochen prüfen und entlüften.

Welcher Druck ist im Kreislauf zu halten?

Kalt einen Druck von 2 bar an den Kollektoren halten. Der maximale Systemdruck beträgt 10 bar. Je nach statischem Druck der Anlage anpassen.

Wie prüft man den Zustand der Wärmeträgerflüssigkeit?

Prüfen Sie alle zwei Jahre den pH-Wert (sollte zwischen 7,5 und 8,5 liegen) und die Dichte des Glykols mit einem Refraktometer. Wenn die Flüssigkeit dunkel oder trüb ist und der pH < 7,0, ersetzen Sie sie.

Muss der Kollektor während der Installation vor Sonne geschützt werden?

Ja, decken Sie den Kollektor bis zur Inbetriebnahme ab, um hohe Temperaturen durch Sonneneinstrahlung zu vermeiden, die das System beschädigen könnten.

Kann man Leitungswasser zum Befüllen des Kreislaufs verwenden?

Nein, es sei denn, das Wasser ist geeignet. Bei Frost- oder Ablagerungsrisiko das empfohlene Wasser-Glykol-Gemisch verwenden. Leitungswasser kann Ablagerungen oder Korrosion verursachen.

Wie oft ist die Wartung der Anlage durchzuführen?

Bei einer Kollektorfläche > 20 m² ist eine Kontrolle alle 6 Monate erforderlich. Bei kleineren Anlagen reicht einmal jährlich. Die Wartung muss von einem qualifizierten Fachmann durchgeführt werden.

Was tun bei Leckage oder Störung?

Führen Sie einen Drucktest durch, um Lecks zu erkennen. Entlüften Sie das System nach der Reparatur erneut. Niemals mit unbehandeltem Wasser befüllen. Wenden Sie sich an einen zugelassenen Installateur.

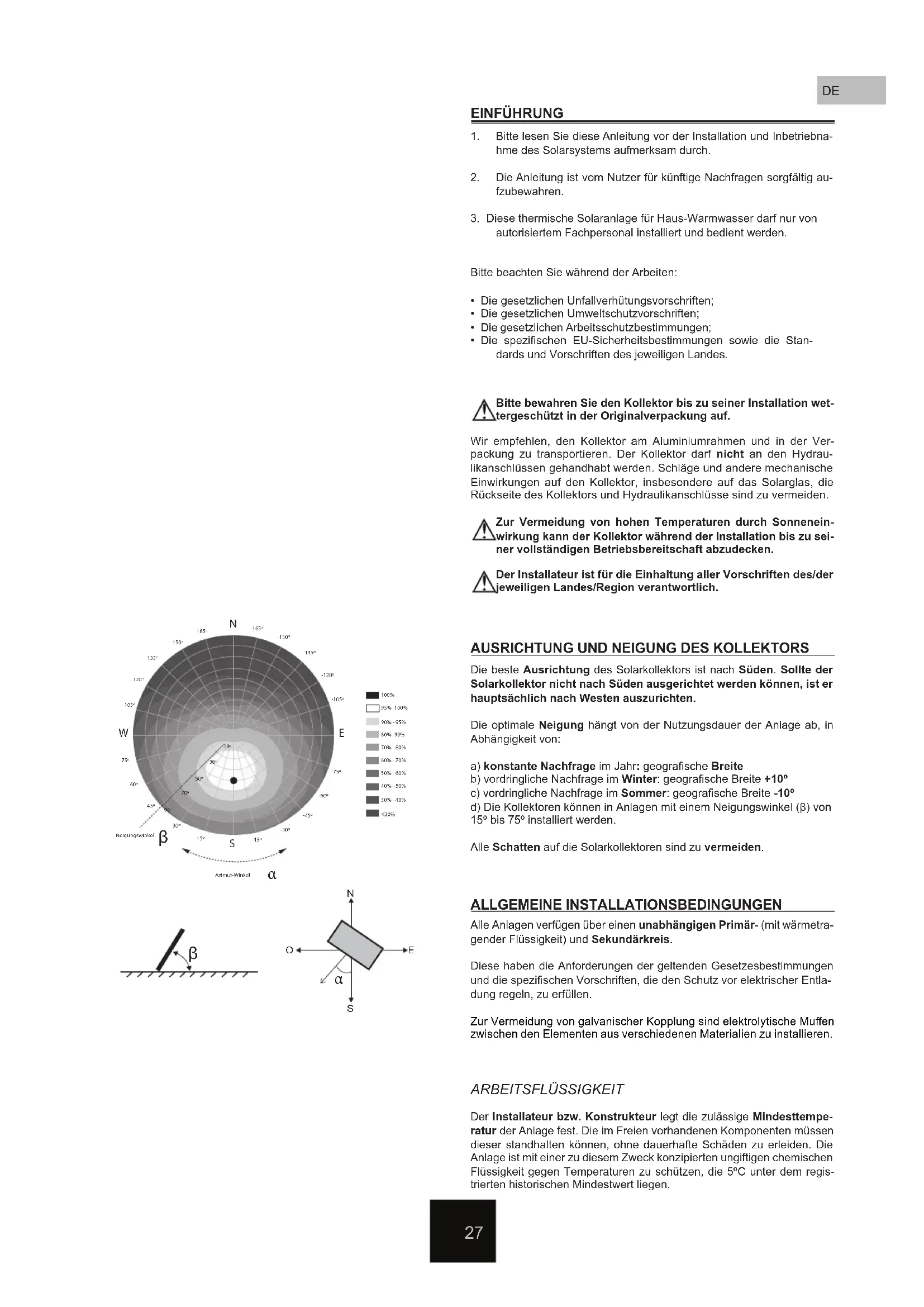

BEDIENUNGSANLEITUNG Mediterraneo Slim PV Baxi

Informationsprospekt

1.itte lessen Sie diese Anleitung vor der Installation und Inbetriebnahme des Solarsystems aufmerksam durch.
2. Die Anleitung ist vom Nutzer für künftige Nachfragen sorgfältig aufzubewahren.
3. These thermische Solaranlage für Haus-Warmwasser darf nur von autorisiertem Fachpersonalystalliert und bedient werden.

Bitte beachten Sie während der Arbeiten:

Die gesetzlichen Unfallverhütungsvorschriften;
Die gesetzlichen Umweltschutzvorschriften;
Die gesetzlichen Arbeitssschutzbestimmungen;
- Die spezifischen EU-Sicherheitsbestimmungen sowie die Standards und Vorschriften des jeweiligen Landes.

Bitte bewahren Sie den Kollektor bis zu seiner Installation wettergeschützt in der Originalverpackung auf.

Wir empfehlen, den Kollektor am Aluminiumrahmen und in der Verpackung zu transportieren. Der Kollektor darf nicht an den Hydraulikanschlüssen gehandbatim werden. Schläge und andere mechanische Einwirkungen auf den Kollektor, insbesondere auf das Solarglas, die Rückseite des Kollektors und Hydraulikanschlüsse sind zu vermeiden.

Zur Vermeidung von hohen Temperaten durch Sonneneinwirkung kann der Kollektor während der Installation bis zu ihrer vollständigen Betriebsbereitschaft abzudecken.

Der Installateur ist für die Einhaltung aller Vorschriften des/der jeweiligen Landes/Region verantwortlich.

AUSRICHTUNG UND NEIGUNG DES KOLLEKTORS

Die Beste Ausrichtung des Solarkollektors ist nach Süssen. Sollte der Solarkollektor nicht nach Süssen ausgerichtet werden können, ist er hauptsächlich nach Westen auszurichten.

Die optimale Neigung hängt von der Nutzungsdauer der Anlage ab, in Abhängigkeit von:

a) konstante Nachfrage im Jahr: geografische Breite
b) vordringliche Nachfrage im Winter: geografische Breite +10^
c) vordringliche Nachfrage im Sommer: geografische Breite -10°
d) Die Kollektoren konnen in Anlagen mit einem Neigungswinkel (β) von 15^ bis 75^ installiert werden.

Alle Schatten auf die Solarkollektoren sind zu vermeiden.

Alle Anlagen verfügen über einen unabhängigen Primär- (mit wärmetragender Flüssigkeit) und Sekundärkreis.

These haben die Anforderungen der geltenden Gesetzesbestimmungen und die spezifischen Vorschriften, die den Schutz vor elektrischer Entlung regeln, zu erfüllen.

Zur Vermeidung von galvanischer Kopplung sind elektrolytische Muffen zwischen den Elementen aus verschiedene Materialien zu installieren.

ARBEITSFLUSSIGKEIT

Der Installateur bzw. Konstrukteur legt die zulässige Mindesttemperatur der Anlage fest. Die im Freien vorhandenen Komponenten müssen dieser standhalten konnen, ohne dauerhafte Schäden zu erleiden. Die Anlage ist mit einer zu dieser Zweck konzipierten ungiftigen chemischen Flüssigkeit gegen Temperaturen zu schützen, die 5^ unter dem registrierten historischen Mindestwert liegen.

Gefrierpunkt (°C)	-10	-15	-20	-25	-30	-32	-35
Glykol-Konzentration (%)	26	33	37	42	47	50	51

Wir empfehlen den Einsatz eines direkt anwendbaren Wasser-Glykol-Gemisches mit Korrosionshemmern. Eine starke Erhöhung der Konzentration ist zu vermeiden. Diese solle 50% nie überschreiben, da die Viskosität des Gemisches ansonsten sehr hoch ist und die wärmeübertragenden Eigenschaften der Flüssigkeit gemindert werden. NICHT mit anderen Flüssigkeiten mischen.

Obwohl die Flüssigkeit ungiftig, geruchslos und biologisch abbaubar ist, sollenn geeignete Maßnahmen bei ihrem Einsatz ergriffen werden. Wir empfehlen das Tragen von Chemikalien resilienten Handschuhen und entsprechenden Augenschutz bei Handhabung.
Bei Hautkontakt mit der Flüssigkeit die Haut mit Wasser und Seife waschen. Bei Augenkontakt die Augen sofort mit reichlich klarem Wasser spulen.

INSTALLATION DER KOLLEKTOREN

Solle mehre als eine Reihe erforderlich sein, sind die Kollektoren in mehrfacher paralleler Anordnung zu installieren und wenn möglich mit derseIben Anzahl von Kollektoren in jeder Reihe. Zum Abschluss jeder Reihe sind Absperventile zu installieren. In jeder Reihe ist ein Handentlufter einzubauen, bei Einbau eines automatischen Entluften ist ein Trennventil zu installieren, um den Entlufter während des Betriebs der Anlage zu sperren. Um Energieverluste zu vermeiden, ist sicherzustellen, dass keine inversen Stromungen auftreten.

Temperatur sensor

Die Temperatursensoren sollenn so installiert werden, dass sie einen einwandfreiien Kontakt mit dem Messpunkt gewährleisten. Sie sollenen gegen Witterungseinfüsse geschützt sein und in Gegenrichtung der Flüssigkeit am wärmtsten Punkt am Ausgang der jeweiligen Reihe installiert werden.

Es ist eine einwandfrei Montage des Temperatursensors im Kollektor zu gewährleisten. Das Sensorkabel ist mit einem geeigneten Material zu befestigen, um ein unbeabsichtigtes Entfern vom Kollektor zu vermeiden.
Den Höchsttemperatren, die im letzten Kollektor der Reihe erreicht werden können, ist besondere Aufmerksamkeit zu schenken, da sie die Solarflüssigkeit zersetzen können.

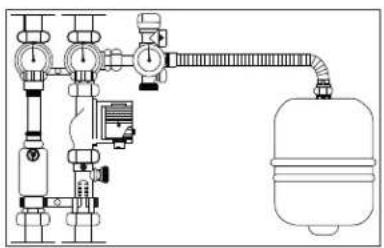

Expansionsgefäβ

Es ist ein Expansionsgefäß im Primärkreislauf nahe der Hydraulikeinheit zu installieren, dessen Abmessungen von Große und Charakteristiken der Anlage abhängen. Das Expansionsgefäß wird gemäß DIN-Normen 4757, EN 12977 und VDI 6002 dimensioniert. Das Expansionsgefäß:

1.- wird so installiert, dass die Temperatur des die Membran berührenden Wassers so gering wie möglich ist;
2.- wird vorzugsweise an der Saugseite der Pumpe installiert;
3.- es wird kein Trenn element zwischen dem Expansionsgefäß und der Anlage installiert.

Rohrleitungen

Die Länge der Rohrleitungen ist so kurz wie möglich zu halten, sodasse eine vollständige Entlüfung garantiert werden kann. Die horizontalen Abschnittte verfügen über eine minimale Neigung von 1% . Die Rohrleitungen des Primkreislaufs sind aus Kupfer und Edelstahl gefertigt mit Schraub-, Schweiß- und Flanschverbindungen. Rohrleitungen im Freien haben einen externen Schutz, um der Witterung zu widerstellen und Transportverluste zu vermeiden.

Wir empfehlen die folgenden Rohrgrößen, um einen Druckabfall von weniger als 2,5 mbar pro Laufmeter zu garantieren:

m25 7.5	2.5 25
l/h*m215 20	30 40	60 15	20 30 40	60 15	20 30 40	60 15	20 30 40	60
l/h	75	100	150	200	300	113	150	225	300	450	188	250	375	500	750	375	500	750	1000	1500
min. int. ∅	DN13	DN13	DN13	DN16	DN16	DN13	DN13	DN16	DN16	DN20	DN16	DN16	DN20	DN20	DN25	DN20	DN20	DN25	DN25	DN32

Pumpen

Insofern möglich wird die Pumpe an der kaltesten Stelle des Kreislaufe eingebaut. Es ist zu berücksichtigten, dass keine Kavitation auftritt und immer senkrecht eingebaut sind, um Luftproblem zu vermeiden.

Für die Dimensionierung der einzubauenden Pumpe ist kein den Verlusten in den Rohrleitungungen der Druckabfall in den installierten Kollektoren zu berücksichtigten.

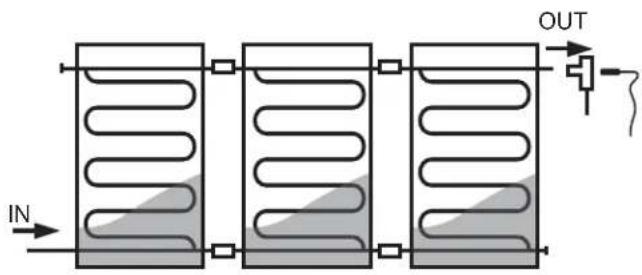

Anschluss der Aufnehmer

Der optimale Anschluss (Parallelanschluss) erfolgt über eine Verbindung über Kreuz der Reihe der Eingangs- und Ausgangsaufnehmer an gegenüberliegenden Stellen; der Anschluss kann auch an derselben Seite der Kollektorenreihe erfolgen, ohne dass nennbare Ertragsverluste auftreten.

INBETRIEBNAHME

Nach erfolgter Installation ist eine Spülung der Anlage vorzunehmen, damit alle Schmutzrückstände aus dem Rohrleitungssystem ausgesplüt werden.

Verwenden Sie einen ausreichend groben Behälter zum Aufgangen der Flüssigkeit. Nach der Reinigung des Kreislaufs kann mit dem Fullen des Systems begonnen werden.

Das Füllen des Systems hat ohne direkte Sonneneinstrahlung zu erfolgen. Sollte dies nicht möglich sein, den Kollektor (oder die Kollektoren) während des Spulens und Fülens abdecken. Sollte dies nicht geschehen, besteht das Risiko der Dampfbildung.

Das System mit Druck beaufschlagen, der 1,5-fach dem Arbeitsdruck entspricht, um undichte Stellen aufzudecken. Bei vorhandenen Lecks alle undachten Stellen des Systems beseitigen.

Alternative können mit einer Luftprobe alle großen Verluste im System vom dem Spulen und Fullen mit der wärmetragenden Flüssigkeit aufgedeckt werden.

Während des Füllvorgangs und der Inbetriebnahme muss das System vollständig entlüftet sein. Wir empfehlen eine erneute Prüfung des Systems in den ersten Betriebswochen, um die Luft zu halten.

Bei Störungen oder Systemverlust ist bei einem erneuten Füllvorgang erneut zu entlüften. Der Primärekreis darf NIEMALS mit Leitungswasser gefällt werden, wenn dessen Eigenschaften zu Verkrustungen, Ablagerungen und Angriffen auf das System führen können bzw. wenn dieser Kreislauf ein Frostschutzmittel aufgrund Frostge Fahr oder andere Zusatzstoffe für einen einwandfrei Betrieb besteht.

Hinweis: Entlüftungsventil nur bei kalter Anlage auslösen. Bei Normalbetrieb ist die Temperatur der wärmetragenden Flüssigkeit hoch und kann schwere Verbrennungen verursachen.

pH-Wert regelmäß überprüfen, der Wert muss zwischen 7,5 und 8,5 liegen. Wenn die Flüssigkeit dunkel oder trüb ist und der pH-Wert unter 7,0 liegt, ist die wärmetragende Flüssigkeit auszuauschen.

Der prozentuale Anteil des in der wärmetragenden Flüssigkeit vorhandenen Glykols ist alle zwei Jahre zu prufen. Er kann mit einem Refraktometer festgestellt werden.

Der Kaltdruck an den Kollektoren solle ab 2 bar betragen. Da sich das Füll-Manometer im unteren Bereich der Anlage befindet, ist der statische Druck der Anlage zur Lesung hinzuzufugen. Der Höchstkdruck des Systems beträgt 10 bar.

Nach Abschluss der Inbetriebnahme der Anlage sind alle manuellen und automatischen Entlüftungsventile zu schreiben.

Nachdem die Anlage sauber, entfußet und mit dem geeigneten Druck ausgestattet ist, ist der Durchfluss zu regeln. Dazu den Pumpendurchsatz an die gingemögliche Geschwindigkeit anpassen (um Stromverbrauch zu minimieren) und den Durchsatz mit einem Durchflussmesser regeln.

Die folgenden Listen zeigen die wichtigsten Wartungs- und Instandhaltungsarbeiten der Anlage an.

1. Kontrolle der korrekten Ausführung der Installation.
   These Lieste bei Erstinbetriebnahme prufen.

Kontrolle der Verschlüsse und Hydraulikverbindungen der Solarkollektoren zur Anlage.
Kontrolle des Tragesystems der Solarkollektoren.
Kontrolle der Dichteit des Hydraulikkreises.
Kontrolle, ob die wärmeübertragende Flüssigkeit der Anlage aus einem Gemisch aus Frostschutzmittel und Wasser besteht.
Kontrolle des Einbaus der Sicherheitselemente: Expansionsgefaa und Sicherheitsventil.
Kontrolle der Anschlüsse und Funktion des Regulierungssystems der Anlage.

2. Kontrolle des Allgemeinzustands der Anlage

Die folgenden Kontrollen umfassen alle die Handlungen, die für die Bewährung der Anlage innerhalb der zulässigen Funktionsgrenzen, Leistungen, Sicherheit und Nutzungsdauer erforderlich sind. Diese Handlungen sind von geschultem technischen Personal mit Kenntnissen der Technik thermischer Solaranlagen und Mechanischer Anlagen im Allgemeinen auszuführen. Das Wartungsbuch der Anlage ist stets zuactualisieren. Die Wartung und Instandhaltung von Anlagen mit mehr als 20m^2 Kollektorfläche sieht mindestens eine Revision alle sechs Monate vor. Anlagen mit weniger als 20m^2 Kollektorfläche sind mindestens einmal jährlich zu prufen.

Zustand der Kollektoren

Auftreten von Kondensaten und Schmutz
Aufreten von Rissen, Deformationen
Auftreten von Korrosion
Vorhandensein von undachten Stellen
Kontrolle der Befestigung der Temperatursensoren

Zustand der Struktur des Tragesystems der Kollektoren, seiner Befestigung und Verankerung

Degradation, Korrosionsspuren und fester Sitz der Schrauben
Zustand der Befestigung der Kollektoren
Zustand der Bedachung rund um die Solaranlage
Kontrolle der Vegetation rund um den Kollektor

Kontrolle des Ballastes der Anlage, wenn erforderlich

Hydraulikkreis

Vorhandensein von Luft in der Anlage
Kontrolle von Funktion und Sauberkeit des Entlüften
Kontrolle der Degradation der Isolierung
Durchführung einer Druckkontrolle
Vorhandensein von undachten Stellen
Dichtheit der Pumpe
Funktion der Pumpe im Betriebszustand
Kontrolle der Durchflussmenge der Anlage
Kontrolle der Dichte des Kuhlmittels mit einem Refraktometer
Kontrolle des pH-Werts des Kuhlmittels, pH > 7,5

Kontrolle des Betriebsdrucks

Kontrolle des Betriebsdrucks der Anlage

Kontrolle des Betriebsdrucks des Expansionsgefasse

Sicherheitsystem

Handlungen (Öffnen und Schließen) zum Vermeiden eines Blockierens des Trennventils

Vorhandensein von Glykol in der Auffangschale

Sicherheitsventil überprüfen

Regulierungssystem

Kontrolle des Start- und Stopp-Differenzials der Pumpe

Kontrolle der Lesung der Temperatursensoren der Anlage
