PRECISIO CS 70 - Scie FESTOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Scie circulaire à table, diamètre de la lame de 270 mm, profondeur de coupe jusqu'à 70 mm.
Utilisation	Idéale pour les coupes précises dans le bois, les panneaux et les matériaux composites.
Maintenance et Réparation	Vérifier régulièrement l'affûtage de la lame, nettoyer les résidus de sciage et lubrifier les parties mobiles.
Sécurité	Équipée d'un protecteur de lame, utiliser des lunettes de protection et des gants lors de l'utilisation.
Informations Générales	Poids : 30 kg, dimensions : 700 x 600 x 400 mm, garantie de 3 ans.

FOIRE AUX QUESTIONS - PRECISIO CS 70 FESTOOL

Comment puis-je régler la profondeur de coupe de la scie FESTOOL PRECISIO CS 70 ?

Pour régler la profondeur de coupe, déverrouillez le levier de réglage de la profondeur, ajustez la base de la scie à la profondeur souhaitée et verrouillez à nouveau le levier.

Quels types de lames puis-je utiliser avec la scie FESTOOL PRECISIO CS 70 ?

La scie FESTOOL PRECISIO CS 70 est compatible avec des lames de 260 mm de diamètre. Assurez-vous de choisir des lames adaptées au matériau que vous souhaitez couper.

Comment nettoyer et entretenir ma scie FESTOOL PRECISIO CS 70 ?

Pour nettoyer la scie, utilisez un chiffon sec pour enlever la poussière et les débris. Vérifiez régulièrement les pièces mobiles et lubrifiez-les si nécessaire. Consultez le manuel pour un entretien plus détaillé.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée et que le câble d'alimentation n'est pas endommagé. Assurez-vous également que le verrou de sécurité n'est pas engagé.

Comment éviter les éclats lors de la coupe ?

Utilisez une lame de qualité conçue pour réduire les éclats et placez du ruban adhésif sur la ligne de coupe pour protéger la surface. Une pression uniforme lors de la coupe peut également aider.

Quelle est la capacité de coupe maximale de la scie FESTOOL PRECISIO CS 70 ?

La capacité de coupe maximale dépend de l'angle de coupe. En position verticale, elle peut couper jusqu'à 70 mm d'épaisseur.

Comment changer la lame de la scie FESTOOL PRECISIO CS 70 ?

Débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez la lame usée et installez la nouvelle en veillant à bien la fixer.

Est-ce que la scie FESTOOL PRECISIO CS 70 est adaptée pour une utilisation en extérieur ?

Oui, mais assurez-vous de protéger la scie de l'humidité et des intempéries. Utilisez toujours l'outil dans des conditions sèches.

Comment régler l'angle de coupe ?

Pour régler l'angle de coupe, déverrouillez le mécanisme d'angle, ajustez à l'angle souhaité et verrouillez le mécanisme.

La scie est-elle équipée d'un système d'aspiration ?

Oui, la FESTOOL PRECISIO CS 70 peut être connectée à un aspirateur FESTOOL pour réduire la poussière lors de la coupe.

MODE D'EMPLOI PRECISIO CS 70 FESTOOL

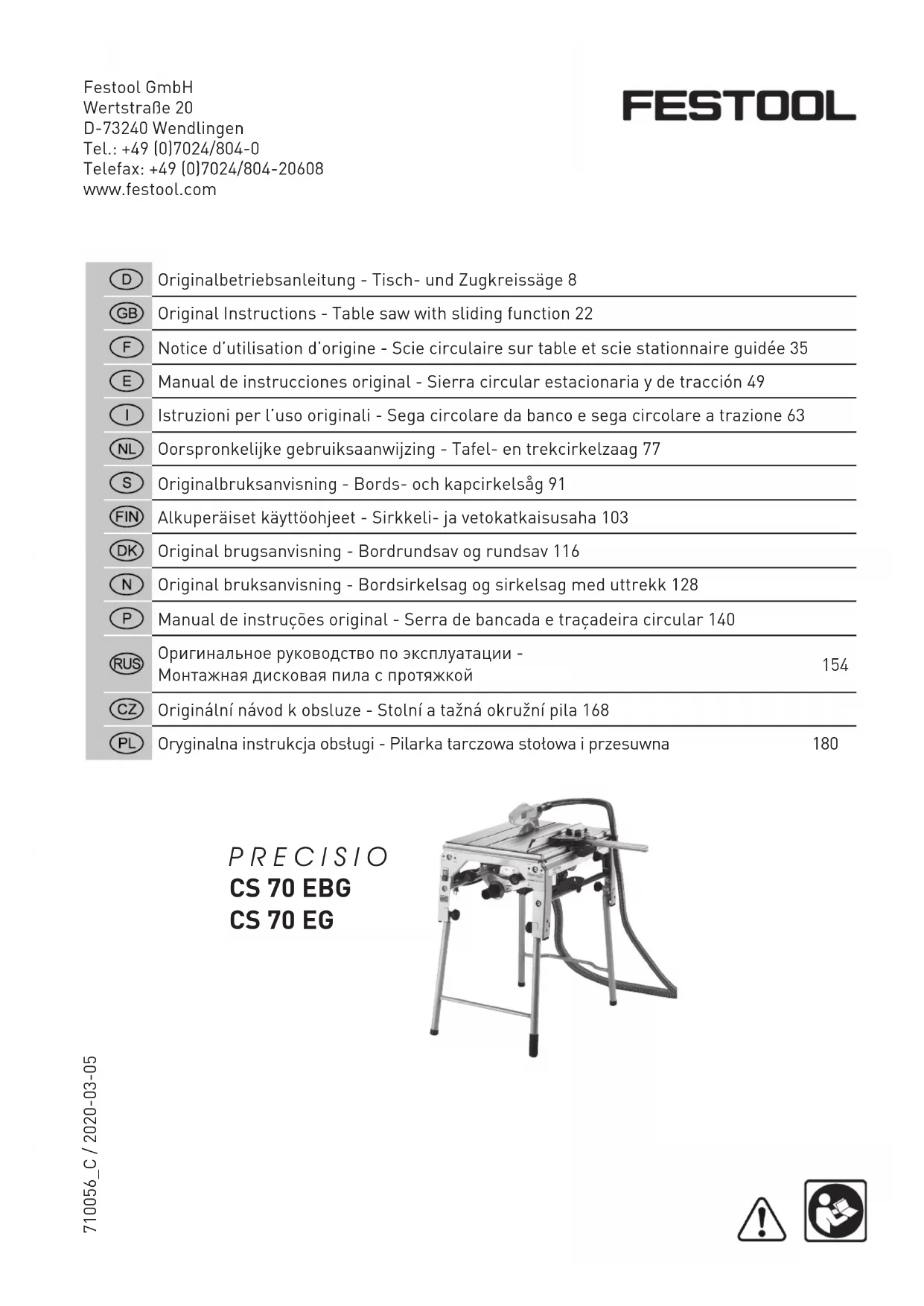

Scie circulaire sur table et scie stationnaire guidée CS 70 EG,CS 70 EBG

1 Symboles 35
2 Caracteristiques techniques. 35
3 Éléments de l'appareil 36
4 Utilisation conforme. 36
5 Consignes de sécurité 36
6 Installation, mise en service 41
7 Reglages sur la machine 41
8 Possibilities d'utilisation 42
9 Utilisation de la machine 45
10 Entretien et maintenance 47
11 Accessoires, outfits 48
12 Mise au rebut. 48

Les figures indiquées se trouvent au début de la notice d'utilisation.

1 Symboles

Avertit d'un danger général

Avertit d'un risque de décharge électrique

Porter une protection auditive!

Porter un masque antipoussière!

Porter des gants de protection!

Porter des lunettes de protection!

Lire la notice / les instructions !

Classe de protection II

Aspiration des poussières

Ne pas jeter avec les ordures menagères

Zone de la poignée

Sens de rotation lame de scie

Dimension de la lame de scie

a ... diamètre
b ... profondeur de coupe max.
c ... alésage
d ... épaisseur du guide-lame

Freinélectrodynamique

Bois

Panneaux de bois laminés

Panneau de fibrociment Eternit

Aluminium

2 Caractéristiques techniques

Hauteurde coupe à90°/45° 0-70 mm/0-48 mm
Inclinaison	-2°-47°
Longueur de traction max. 330 mm
Lame de scie 225 x 30 x 2,6 mm
Alésage 30 mm
Épaisseur de lame de base < 2,2 mm
Vitesse de rotation à vide :
CS 70 EBG, CS 70 EG (GB 110 V)
réglable	2000-4200 min-1
CS 70 EG (220 - 240 V)	4200 min-1
Puisance absorbée :
CS 70 EBG, CS 70 EBG (GB 240 V),
CS 70 EG (220 - 240 V)	2100 W
CS 70 EBG CH	2000 W
CS 70 EG (GB 110 V)	1300 W
Dimension de la table (L x l)	690 x 500 mm
Hauteur de la table dépliée	900 mm
Hauteur de la table repliée	375 mm
Poids selon la procédure EPTA 01:2014	38,0 kg

Lames de scie à utiliser

Les lames de scie recommendées pour les différents matériaux figurent dans le catalogue Festool ou sur Internet, à l'adresse www.festool.fr/services.

3 Éléments de l'appareil

Les figures indiquées se trouvent au début de cette notice d'utilisation.

[1-1] Pieds rabattables
[1-2] Interrupteur MARCHE/ARRÉT
[1-3] Pieds supplémentaires
[1-4] Vis de serrage
[1-5] Marquage de position butée
[1-6] Marquage de position règle
[1-7] Insert de table
[1-8] Capot de protection
[1-9] Levier crante
[1-10] Réglage de la hauteur de coupe
[1-11] Boutons pour le réglage des pieds rabat-tables
[1-12] Capuchon de protection
[1-13] Zone de préhension

4 Utilisation conforme

La PRECISIO est concise comme outil electroportatif transportable pour le sciage de bois, matieres plastiques, panneaux en bois ou materiaux similaires.

Les lames de scies spéciales pour l'aluminium proposées par Festool permettent d'utiliser les outils pour scier également de l'aluminium. L'asinage de l'amiate est formellement interdit.

L'utilisateur est responsable des dommages et accidents provoqués par une

utilisation non conforme.

5 Consignes de sécurité

5.1 Consignes générales de sécurité

AVERTISSEMENT!Veuillez lire

toutes les consignes de sécurité et instructions.

Des erreurs résultat du non-respect des consignes d'advertissement et des instructions peuvent occasionner un choc électrique, des brûlures et/ou des blessures graves.

Conserver toutes les consignes de sécurité et instructions afin de pouvoir les consulter ultérieurement.

Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec cable) et aux outils électroportatifs fonctionnant sur batterie (sans cable).

5.2 Consignes de sécurité pour les scies circulaires sur table

Consignes de sécurité spécifiques au capot de protection

a. Laissez les capots de protection montés. Les capots de protection doivent être en bon état de marche et être montés correctement. Des capots de protection mal fixés, endommagés ou ne fonctionnant pas correctement doivent être réparés ou replacés.
b. Pour les coupes de tronçonnage, utilisez uniquement le capot de protection de la lame de scie et le guide-lame. Pour les coupes de tronçonnage dans lesquelles la lame de scie traverse entièrement l'épaisseur de la piece, le capot de protection et d'autres dispositifs de sécurité diminuent le risque de blessures.
c. ÀpRES avoir terminé des opérations de travail (par ex. feuillurage, rainurage ou découpe avec retournement) qui exigent de retarder le capot de protection et/ou le guide-lame, fixez à nouveau le système de protection immédiatement. Le capot de protection et le guide-lame diminuents risque de blessures.
d. Avant de brancher l'outil electroportatif, assurez-vous que la lame de scie ne touche ni le capot de protection, ni le guide-lame ni la piece. Tout contact involontaire de ces composants avec la lame de scie peut entraîner une situation dangereuse.
e. Ajustez le guide-lame selon la description dans cette notice d'utilisation. Des écarts, une position et une orientation erronés peuvent être la raison pour laquelle le guide-lame ne peut vérablement empêcher un recul.
f. Le guide-lame doit pouvoir entraire en pris dans la piece pour pouvoir fonctionner. Si une piece est trop courte pour pouvoir atteindre le guide-lame, celui-ci est inefficace. Dans ces conditions, un recul ne peut être évité.
g. Utilisez la lame de scie adaptée au guidelame. Pour que le guide-lame puisse fonctionner, le diamètre de lame de scie doit être adapté au guide-lame, la lame de base de la lame de scie doit être plus mince que le guidelame et la largeur de dent doit être supérieure à l'épaisseur du guide-lame.

Consignes de sécurité pour le sciage

a. Danger! N'approche pas vos doigs et vos mains de la lame de scie ou de la zone de sciage. Un moment d'inattention ou un glissement pourrait entraîner votre main vers la lame de scie et entraîner des blessures sérieuses.
b. Guidez la pièce vers la lame de scie uniquement à l'inverse du sens de rotation. Amener la pièce dans la même direction que le sens de rotation de la lame de scie au-dessus de la table peut faire que la pièce et votre main soit happées par la lame de scie.
c. Pour les coupes longitudinales, n'utilisez jamais la butée d'onglet pour amener la pièce et pour les coupes transversales n'utilisez jamais en plus le guide parallele au réglage longitudinal. Le guidage simultané de la pièce avec le guide parallele et la butée d'onglet augmente la probabilité que la lame de scie ne se coince et qu'il y ait un recul.
d. Pour les coupes longitudinales, exercez toutes la force d'amnéée sur la piece entre le rail de butée et la lame de scie. Utilisez un bois de pousseé quand la distance entre le rail de butée et la lame de scie est inférieure à 150 mm et un bloc de pousseé quand la distance est inférieure à 50 mm. De tels outils de travail garantissant que votre main reste à une distance sure de la lame de scie.
e. Utilisez uniquement le bois de pousseedu fabricant ou un fabriquedelon les instructions. Le bois de poussee garantit une distance sure entre la main et la lame de scie.
f. N'utilisez jamais un bois de poussée endommagé ou un peu scié. Un bois de poussée endommagé peut se casser et faire en sorte que votre main attaigne la lame de scie.
g. Ne travailliez jamais "en mains libres". Utilisez toujours le guide parallèle ou la butée d'onglet pour poser la pièce ou la guider. "Mains libres" signifie guider ou porter la pièce avec les mains au lieu du guide parallèle ou de la butée d'onglet. Le sciage en mains libres entraîne une orientation erronée, un blocage et un recul.
h. Ne mettez jamais la main autour ou sur une lame de scie en rotation. Le fait de toucher une piece peut vous faire toucher de façon involontaire la lame de scie en mouvement.

i. Maintenez des pieces longues et/ou larges derrière et/ou lateralement de la table de sciage de sorte qu'elles restent à l'horizontal. Des pieces longues et/ou larges ont tendance à basculer au bord de la table de sciage; cela entraine une perte de contrôle, un blocage de la lame de scie et un recul.
j. Guidez la piece régulierement. Ne tordez pas ou ne tournez pas la piece. Si la lame de scie se bloque, arrêtez immédiatement l'outil électroportatif, débranchez la fiche secteur et eliminez la cause du blocage. Le blocage de la lame de scie par la piece peut entrainer un recul ou bloquer le moteur.
k. Ne retirez pas le matériel scie tandis que la scie fonctionne. Le matériel scie peut se bloquer entre la lame de scie et le rail de butée ou dans le capot de protection et, au moment où vous le retirez, il peut coincer vos doigs dans la lame de scie. Arrêtez la scie et attendez que la lame de scie soit à l'arrêt avant desteroler le matériel.
I. Pour des coupes longitudinales sur des pieces plus fines que 2mm ,utilisez un guide parallele supplémentaire en contact avec la surface de la table.Des pieces fines peuvent se coincer sous le guide parallele et entrainer un recul.

Recul - causes et consignes de sécurité correspondantes

Un recul est la réaction subite de la pièce suite à une lame de scie ayant accroché ou étant bloquée ou à une coupe en biais par rapport à la lame de scie dans la pièce ou si une partie de la pièce est coincée entre la lame de scie et le guide parallele ou un autre objet fixe.

Dans la plupart des cas, la pièce est saisie lors d'un recul par la partie arrrière de la lame de scie, puis soulevée de la table de sciage et projetée en direction de l'utilateur.

Un recul est la conséquence d'un mauvais usage ou d'une utilisation incorrecte de la scie circulaire sur table. Il peut être évité en suivant les mesures de précaution appropriées décrites ci-après.

a. Ne vous placez jamais en ligne droite avec la lame de scie. Tenez vous toujours sur le côté de la lame de scie, sur lequel se trouve également le rail de butée. Lors d'un recul, la pièce peut être projetée à une grande vitesse sur des personnes qui se trouvent devant la lame de scie et en ligne droite avec celle-ci.

b. Ne mettez jamais la main au-dessus ou derrière la lame de scie pour tirer la piece ou laMSNaintenir. Vous pourriez toucher involontairement la lame de scie ou un recul pourrait faire en sorte que vos doigts soient attirés vers la lame de scie.
c. Ne maintenez ni n'appuyez jamais la pièce qui est scée contre la lame de scie en rotation. Le fait d'appuyer la pièce qui est scée contre la lame de scie entraîne un blocage et un recul.
d. Orientez le rail de butée parallèlement à la lame de scie. Un rail de butée non orienté appuie la pièce contre la lame de scie et génére un recul.
e. Pour des coupes cachées (par ex. feuillage, rainurage ou découvert avec retournement), utilisez un presseur à peigne pour guider la piece contre la table et le rail de butée. Un presseur à peigne permet de很好地 contrôler la piece en cas de recul.
f. Soyez particulièrement prudent lors de coupes dans des zones de pieces assemblées non visibles. La lame de scie plongeante peut scier dans des objets pouvant eux-mêmes entraîner un recul.
g. Constituez-vous un support à l'aide de grandes planches afin de minimiser le risque de recul lié à une lame de scie coincée. Les grandes planches peuvent fléchir sous leur propre poids. Les planches doivent être soutenues partout là où elles dépassent de la surface de la table.
h. Soyez particulièrement prudent en sciant des pieces qui sont déformées, nouées, tordues ou qui ne disposent pas d'une arête droite sur laquelle elles peuvent être guidées avec une butée d'onglet ou le long d'un rail de butée. Une piece déformée, nouée ou tordue est instable et entraine une orientation erronée de la rainure avec la lame de scie, un blocage et un recul.
i. Ne sciez jamais plusieurs pieces empilées les unes sur les autres ou l'une derrière l'autre. La lame de scie pourrait saisir une ou plusieurs pieces et causer un recul.
j. Si vous souhaitez remetre en marche une scie dont la lame de scie a pénétré dans la pièce à travailler, centrez la lame de scie dans la fente de la scie de sorte que les dents de la scie ne soient pas accrochées dans la pièce à

travailler. Si la lame de scie coince, cela peut soulever la pierce et causer un recul quand la scie est redemarrée.

k. Maintenez les lames de scie propres, affuées et suffisamment avoyées. N'utilise jamais de lames de scie tordues ou des lames de scie avec des dents fissurées ou cassées. Des lames de scie aiguises et bien avoyées diminuent un coincement, un blocage et un recul.

Consignes de sécurité pour l'utilisation des scies circulaires sur table

a. Déconnectez la scie circulaire sur table et coupez-la du réseau avant desteroler l'insert de table, de remplacer la lame de scie, de faire les reglages sur le guide-lame ou sur le capot de protection de la lame de scie et si la machine est laissée sans surveillance. Les mesures de précaution servent à éviter des accidents.
b. Ne laissez jamais la scie circulaire sur table sans surveillance. Déconnectez l'outil électroportatif et ne le quitterez pas avant qu'il soit entièrement à l'arrêt. Une scie fonctionnant sans surveillance constitue un danger incontréle.
c. Installé la scie circulaire sur table à un endroit qui est plat et bien éclairé et où vous pouvez vous tener en toute sécurité et garder l'équilibre. Le lieu d'installation doit offrir assez de place pour bien manipuler la taille de vos pièces. Un poste de travail en désordre et mal éclairé ainsi que des sols inégaux et glissants peuvent entraîner des accidents.
d. Retirez régulierement les sciures et la poussière de sciage sous la table de sciage et/ou de l'aspiration des poussières. La poussière de sciage accumulée est inflammable et peut s'enflammer spontanément.
e. Bloquez la scie circulaire sur table. Une scie circulaire sur table non bloquée de façon conforme peut bouger ou basculer.
f. Retirez les outils de réglage, restes de bois etc. de la scie circulaire sur table avant de la mesure en marche. Le fait d'être distrait ou des coincements possibles peuvent être dangereux.
g. Utilisez toujours des lames de scie d'une taille adaptée et qui s'ajustent au perçage (en forme de losange ou rond). Les lames de scie non adaptées aux pieces de montage

de la scie fonctionnement de manière excentrique et peuvent entraîner une perte de contrôle.

h. N'utilise jamais de matériel de montage endommagé ou errone, par ex. brides, rondelles, vis ou écrous. Ce matériel de montage de lame de scie a été concu spécialément pour votre scie, pour un fonctionnement sur afin de garantir une performance optimale.
i. Ne montez jamais sur la scie circulaire sur table et n'utilisez pas la scie circulaire sur table comme tabouret. Des blessures sériuses peuvent intervenir si l'outil électroportatif bascule ou si vous entrez en contact par inadvertance avec la lame de scie.
j. Assurez-vous que la lame de scie est montée dans le sens de rotation correct. N'utilise pas d'abrasifs ou de brosses métalliques avec la scie circulaire sur table. Le montage non conforme de la lame de scie ou l'utilisation d'accessoires non adaptés risque de provoquer des blessures sérieuses.

5.3 Consignes de sécurité spécifiques à la machine

• Employez exclusivement des outils conformes à NE 847-1.
• Il s'agit des lames de scie recommendées par le fabricant dans cette notice d'utilisation.
• Utiliser uniquement les lames de scie avec les données suivantes : Diametre de lame de scie 225 mm ; largeur de coupe 2,5 mm, percage 30 mm; épaisseur de la lame de base max. 2,2 mm; convient pour des vitesses jusqu'à 4200 tr/min.
• Les lames de scie en acier HSS (acier rapide fortement allié) ne doivent pas être utilisées.
• La largeur de coupe de la lame de scie doit être plus grande et l'épaisseur de la lame de base doit être plus petite que l'épaisseur du guidel-lame de 2,2 mm.
• L'outil doit convenir au matériel à usiner.
• Ne pas utiliser des lames de scie déformées ou fendues ainsi que des lames de scie avec des taillants émoussés ou défectueux.
• Lors du montage des outils, s'assurer que le serrage sur le moyen de l'outil ou sur la surface de serrage de l'outil a bien lieu et que les lames n'entrent pas en contact l'une avec l'autre ou avec les éléments de serrage.

• Les vis et écrous de fixation doivent être serrés en utilisant des clés adaptées etc. et au couple indiqué par le fabricant.

• Nettoyer les salissures, laGRAisse, l'huile ou l'eau des surfaces de serrage.

• Serrer les vis de serrage selon les instructions du fabricant.
• Le fait de rallonger la clé ou de la serrer avec des coups de marteau n'est pas autorisé.
• Les outils doivent être transportés et conservés dans un recipient ajusté.
• La machine ne doit être utilisée que si tous les dispositifs de protection se trouvent dans la position prévue, que la machine se trouve dans un bon état et qu'elle est entretenue de façon conforme.
• Remplacez immédiatement une table usée ou endommagée (par ex. entaillée).
• L'utilisateur doit avoir eté formé dans l'utilisation, le réglage et la commande de la machine.

• Des erreurs sur la machine, y compris des dispositifs de protection mobiles ou de l'outil, doivent être immédiatement signalées au personnel d'entretien. La machine peut être réutilisée uniquement après avoir remédie aux erreurs.

• Ploz tiquepement de protection individuelle approprié : Protection auditive pour réduire

le risque de la surdite, lunettes de protection, protection respiratoire pour réduire le risque

de respirer des poussières nocives, gants de protection pour manipuler des outils et des matériaux bruts.

• Pour diminuer les bruits, l'outil doit être aiguisé et tous les éléments pour diminuer les bruits (caches etc.) doivent être régles correctement.
• Pour scier du bois, la machine doit être raccordée à un aspirateur correspondant à EN 60335-2-69, catégorie de poussières M.
• Pour diminuer l'émanation de poussière, raccorder la machine à un aspirateur adapté et tous les éléments pour recuperer la poussière (capots d'aspiration etc.) doivent être régles correctement.
• N'utilisez pas de matière contenant de l'amiente.
• Assurez-vous que l'éclairage de la piece et du poste de travail est adapté.

• Pour le sciage, adoptez une position de travail correcte :

• à l'avant du côté utiliser ;
  -face à la scie;

• à côté du plan de la lame de scie.

• Utilisez le bois de poussée fourni pour guider la piece en toute sécurité vers la lame de scie.

• Utilisez toujours le guide-lame fourni et le capot de protection. Assurez-vous de leur réglage correct tel que décrit dans la notice d'utilisation. Un guide-lame mal régèle et le retrait de composants importants pour la sécurité tels que les capots de protection peuvent entrainer de graves blessures.

• Utiliser un soutien approprié pour de longues pieces de sorte qu'elles soient à l'horizontal.
• Avant le changement d'outil ainsi qu'avant d'éliminer des dérangements, par ex. enlever des éclats de bois coincés, débrancher le connecteur de la prise.
• Ne retirez pas de restes de coupe ou autres pieces à travailler de la zone de coupe tant que la machine fonctionne et que l'unité de sciage ne se trouve pas encore en position de repos.
• Une fois que la lame de scie est bloquée, arrêtez immédiatement la machine et retirez la fiche secteur. Retirez tout d'abord la piece coincée.
• Le feuillage ou le rainurage est uniquement autorisé avec un dispositif de protection approprié, par ex. un dispositif de protection tunnel au-dessus de la table de sciage.
• Remonter les dispositifs de sécurité directement à la fin de travaux exigeant l'enlevement du capot de protection, voir chap. 6.2b
• Les scies circulaires ne doivent pas etre utilisées pour faire des fentes (rainure terminée dans la pierce).
• Pendant le transport de la machine, le capot de protection supérieur doit recouvrir la partie supérieur de la lame de scie.
• Le capot de protection supérieur ne doit pas etreutilisé comme poignée pour le transport !
• En cas de non-utilisation, conservez le bois de poussée dans le support d'accessoires prévu à cet effet sur la machine.
• Utilisez uniquement les accessoires d'origine Festool.
• Il est interdirit d'utiliser ses propres outils de travail, par ex. bois de poussée, règles etc.
• Avant le travail, contrôle si le capot de protection et le pare-éclats sont mobiles et bien posés sur la table.
• Pour éviter une surchauffe de la lame de scie ou une fusion du plastique, réglez la vitesse en fonction du matériel de coupe et n'utilise pas de force excessive lors de la coupe.
• Mettez la scie en marche pour la découvert du métal à l'aide du disjoncteur à courant de défaut.
• Contrôlez régulierement le connecteur et le cable, et, en cas d'endommagement, faites

les remplacer par un des ateliers de service après-vente agreés.

5.4 Valeurs d'émission

Les valeurs sonores mesurées selon la norme EN 62841 (voir déclaration de conformité CE) sont habituèlement :

Niveau

$$ \text {d e p r e s s i o n a c o u s t i q u e L} _ {\mathrm {P A}} = 8 4 \mathrm {d B (A)} $$

Niveau

$$ \text {d e p u i s s a n c e a c o u s t i q u e L} _ {\mathrm {w A}} = 9 8 \mathrm {d B (A)} $$

Tolerance d'incertitude de mesure K = 3 dB

ATTENTION

Les bruits émis lors du travail sont nuisibles pour l'ouie.

Portez une protection auditive!

• Les valeurs d'émission de bruit indiquées ont été mesurées avec la méthode de vérification standard et peuvent servir pour la comparaison entre les outils.
• Les émissions de bruit indiquées peuvent également être utilisées pour une évaluation préalable des nuisances sonores.

ATTENTION

Selon la façon avec laquelle l'outil electroportatif est utilisé, en particulier quel type de piece est utilisé, les émissions sonores peuvent diverger des valeurs indiquées pendant l'utilisation réelle de l'outil electroportatif.

Fixer des mesures de sécurité visant à protéger l'utilisateur et qui reposent sur une estimation de la charge pendant les conditions réelles d'utilisation. (tenir compte ici de tous les éléments du cycle de fonctionnement, par exemple les périodes pendant lesquelles l'outil électroportatif est désactifé, et ceux pendant lesquels il est activé mais fonctionne sans charge.)

5.5 Autres risques

Certsains risques restent inherents à la conduite de la machine, malgré le respect de toutes les prescriptions de sécurité, comme par exemple :

• projection de morceaux de piece,
• projection de morceaux de piece en cas d'outils endommages,
• émission acoustique,
• émission de poussière de bois.

6 Installation, mise en service

Risque d'accident si la machine fonctionne à une tension ou une fréquence non admissible.

La tension et la fréquence d'alimentation électrique doit être conformes aux indications de la plaque signalétique de la machine.
En Amérique du nord, utiliser uniquement les machines Festool fonctionnant sous une tension de 120 V.
Avant toute utilisation, contrôle l'alimentation mobile et la fiche. Faites réparer les défauts par un service/agréé.
En dehors des batiments, n'utilise que des rallonges et des raccords electriques qui ont ete approvues pour ce type d'utilisation.

6.1 Installation de la machine

Assurez-vous que le sol autour de la machine est plat, dans un bon et sans objecteur encombrant (par ex. copeaux ou restes de découpes).

① La machine peut être installée avec ou sa pieds dépliés.
Pour déplier les pieds: Ouvrir quatre boutons rotatifs [1-11] jusqu'en butée.
- Déplier les pieds [1-1] et serrer les boutons rotatifs [1-11].

Pour augmenter la stabilité de la machine, il est possible de modifier la longueur d'un pied en tournant le capuchon de protection [1-12].

6.2 Avant la première mise en service

6.2a Montage du bouton

• Vissez le bouton rotatif fourni [2-6] en le tournant vers la gauche dans la tige de traction.

6.2b Montage du capot de protection (figure 12)

Enlever l'auto-collant de sécurité jaune [12-4].
Régler la scie sur la profondeur de coupe maximale et l'onglet sur 0^
Tirer le guide [12-1] dans la position supérieure.

Saisir le capot de protection [12-3] et dévisser entièrement la vis [12-2].
2 Placer le capot de protection [12-3] sur le guide-lame [12-1]. Lors de cette opération, sorting le tenon longitudinal du capot de protection [12-3] pour l'introduire dans la rainure [12-6] du guide-lame [12-1] et insérer

la vis [12-2] dans le guide-lame [12-1] par le trou [12-5].

Serrer la vis [12-2].

6.2c Montage de la butée angulaire encliquetable

• Pousser la poignée de la butée angulaire en-cliquetable dans la position zéro (figure 15). Serrer la vis [3-6] (figure 3) et placer sur la table.

6.3 Transport

Tenez l'outil électroportatif pour le transport au niveau des poignées sur les côtes [1-13]. Ne jamais le transporter ou le prendre en main par le capot de protection.

• Enclenchez le bloc de sciage dans la position zéro.
  Retirez toutes les pieces de montage de vos scie et enroulez le cable sur l'enrouleur de cable.
  Replies les pieds le cas échéant.

3a Roues de transport

Pour le transport sur de petites distances, la machine est équipée de roues de transport.

Saisissez l'outil dans la zone des poignées [1-13] et tirez-le à l'endroit souhaité.

6.4 Mise en marche/à l'arrêt

① En raison de la puissance elevée du moteur, nous recommendons un fusible de 16 A.
Pour la mise en marche: appuyez sur le bouton de mise en marche vert [1-2]. La touche rouge est le bouton d'arrêt.

7 Réglages sur la machine

AVERTISSEMENT

Risque d'accident, décharge électrique

Avant toute intervention sur la machine, débranchez la prise.

7.1 Systeme électronique

La machine dispose d'un système électronique à arbre plein avec les propriétés suivantes :

Demarrage progressif

Le démarrage progressif à régulationlectronique garantit un démarrage sans a-coups de la machine.

Régulation de la vitesse

La molette [2-1] permet de régler la vitesse de rotation (uniquement CS 70 EBG, CS 70 EG (110 V)) en continu entre 2000 et 4200 tr/min. Vous pouvez ainsi adapter de façon optimale la vitesse de coupe à chaque matériel.

#	\( n_0 \) [tr/min] #n		\( o \) [tr/min]
1~20004~3300
2~24005~3800
3~28006~4200

La vitesse selectionnée est maintainue constante de manière électronique. La vitesse de coupe reste donc homogène, même lorsqu'el outil est fortement sollicité.

Limineur de charge

En cas de sollicitation exagérée de la machine, l'alimentation en courant est diminuée. Si le moteur est bloqué pour un certain temps, l'alimentation en courant est entièrement interrompue. ÀpRES la décharge ou la mise à l'arrêt, la machine est à nouveau opérationnelle.

Sécurité thermique

En cas de température trop élevé du moteur, l'alimentation en courant et la vitesse sont diminués. La machine ne fonctionne plus qu'à une puissance réduite pour permettre un refroidissement rapide par la ventilation du moteur. La machine redémarre automatiquement après refroidissement.

Frein (uniquement CS 70 EBG)

À la mise à l'arrêt, la lame de scie est freinée en 3 secondes de façon électronique jusqu'à l'arrêt complet.

Protection contre le redémarrage

Le déclencheur sous-tension intégre empêche un redémarrage automatique de la machine à l'état de service continu après une coupure d'alimentation.

Dans ce cas, la machine doit être remise en marche.

8 Possibilities d'utilisation

La machine peut être installée comme scie circulaire sur table ou comme scie stationnaire guidée.

8a Scie circulaire sur table (figure 1)

Desserrez tout d'abord le verrouillage de la scie en tournant le bouton rotatif [2-6] vers la gauche.

Avec ce même bouton rotatif [2-6] tirez ensuite la scie vers l'avant.

Avec quelques millimétres, vous pouvez baisser le levier crante [1-9] vers le bas.
En glissant vers l'arrière, le levier crante s'enclenché dans la tige de traction et fixe la scie au milieu de la table.

Le bloc de sciage se trouve désormais au milieu de la table et la machine peut être utilisée comme scie circulaire sur table.

8b Scie stationnaire guidée (figure 3)

Desserrez le verrouillage de la scie en tournant le bouton rotatif [2-6] vers la gauche.

Il permet de déplacer le bloc de sciage vers l'avant et vers l'arrière pour réaliser des coupes en traction. Le mouvement vers l'arrière est assisté par un ressort.

8.1 Pieds supplémentaires [1-3]

Utiliser toujours les pieds supplémentaires avec une rallonge de table, une extension de table ou une table coulissant.

Desserrer la vis [1-4], pivoter le pied [1-3] vers l'extérieur jusqu'à ce qu'il soit appuyé au sol et desserrer la vis [1-4].

8.2 Montage du support d'accessoires

Voir figure 13 et 14.

Enassembling les deux parties, veiliez a ce que les languettes desfermeturesaclips s'emboitent et s'enclenchent exactement.
- Verifiez également au dos du support d'accessoires la position correcte des fermétures à clips dans les étriers de fixation.

8.3 Coupes longitudinales d'onglets

La butée angulaire encliquetable doit se couver sur le côte croit de la table pour les coupes longitudinales d'onglets.

8.4 Mise en marche pour la découverte de métal

Mettez la scie en marche pour la découvert du métal à l'aide du disjoncteur à courant de défaut.

8.5 Position de réglage

Pour effectuer des réglages sur la machine, la scie doit être toujours place en position de réglage:

À la livraison, la scie est verrouillée en position de repos.

En tournant le bouton rotatif [2-6] vers la gauche, desserrez le verrouillage et tirez la scie vers l'avant.
Appuyez sur le levier crante [1-9].

La scie est désormais verrouillée en position centrale.

8.6 Réglage de la hauteur de coupe

Pour régler la hauteur de coupe en position de réglage en continu de 0-70 mm :

Tournez le réglage de la hauteur de coupe [1-10].

1 Une coupe précise est obtenue quand hauteur de réglage régée est 2 à 5 mm supérieure à l'épaissur de la pierce.

8.7 Réglage de l'angle d'onglet

La lame de scie peut être basculée en position de réglage entre 0^ et 45^ :

Ouvrez le bouton rotatif [2-4].

• Reglez l'angle d'onglet à l'aide de l'échelle graduée [2-5] sur la poignée rotative [2-3].
  Fermez le bouton rotatif [2-4].

Pour réaliser des travaux précis [contré-dépouilles sur les bords], il est possible de basculer la lame de scie de 2^ au-delà des deux positions finale.

Pour cela, maintainez la touche [2-2] enforcée dans la position finale.

La lame de scie peut maintainer etre basculée avec la poignee rotative [2-3] jusqu'a - 2^ ou 47^ En relachant la touche [2-2], les butees 0^ et 45^ sont a nouveau activées.

8.8 Remplacement d'outil

AVENTISSEMENT

Risque d'accident, décharge électrique

Avant toute intervention sur la machine, débranche la prise.

ATTENTION

Outil chaud et tranchant

Risque de blessures

Porter des gants de protection.

Démontage de la lame de scie

• Portez des gants en remplaçant l'outil, mais pas en coupant.

Verrouille la scie en position de réglage.

Reglez la plus grande position inclinee et la hauteur de coupe maximale.
Desserrez la fixation de l'insert avec le bouton rotatif [5-1].
Poussez la tôle de serrage vers l'avant.

Soulevez l'insert de table [1-7] à l'arrière en le prénant par en dessous et retirez-le de la table vers l'arrière.
Retirez le capot de protection (voir chap. 6.2b.
Sortez la clé Allen [5-3] du support sur le ca-pot de la lame de scie [5-10].
Desserrez les éléments de verrouillage [5-9] lau moyen du bouton rotatif et de la clé Allen [5-3], puis faites basculer la protection de la lame de scie [5-10] vers le bas.
Insérez la clé Allen [5-3] dans la vis de fixation de la lame de scie.
Maintenez le blocage de broche [5-2] (derriere la lame de scie) appuyé et tournez l'axe de la scie avec la clé Allen jusqu'à ce que le blocage de broche [5-2] s'enclença et que l'axe de la scie soit bloqué.

La vis de fixation de la lame de scie a un file-tage à gauche.

Desserrez la vis de fixation de la lame de scie dans le sens horaire en tournant avec vigueur et enlevez la bride de serrage et la lame de scie.

Montage de la lame de scie

AVERTISSEMENT

Risque de blessures

En utilisant une nouvelle lame de scie, veuillez tener compte du sens de rotation : le sens de rotation sur la lame de scie [5-4] doit correspondre au sens de rotation de la machine, voir flèche sur le capot de protection [5-10].

Insérer la lame de scie.
- Vissez la lame de scie et la bride avec la vis de fixation de la lame de scie sur l'axe de la scie.
Tournier deux fois la lame de scie à la main pour vérifier si elle se déplace librement.

Fermez le capot de la lame de scie [5-10] et montez le capot de protection (voir chap 6.2b).
- Insérez à nouveau la clé Allen [5-3] dans le support.
Pourmettre l'insert de table [1-7] dans la table,inserez tout d'abord la tole elastique depassant [5-5]de l'insert a l'avant dans le

cadre de la table. Veillez à ce que la surface d'appui soit sans poussière.

• Placez l'insert et vissez-le avec le système de fixation et le bouton rotatif [5-1].

8.9 Réglage du guide-lame

• Réglez le guide-lame [6-1] de sorte que la distance jusqu'à la couronne dentée de la lame de scie soit de 3 à 5 mm.
  Sortez la clé Allen [5-3] du support sur le capot de la lame de scie [5-10].
  Devissez la vis [6-3] avec la clé Allen et réti-rez-la avec la piece de serrage [6-2].
  Avec avoir dévissé les deux vis [7-3], la pièce de guidage [7-2] peut être déplacée en position verticale pour régler la distance entre le guide-lame et la lame de scie.

• Une fois le réglage terminé, remonter le guidel-lame et la pierce de serrage et desserrer toutes les vis.

8.10 Butée

Comme représentée sur la figure 3, la butée fournie peut être fixée sur les quatre côts de la machine.

La butée offre les possibilités de réglage suivantes:

La butée peut être utilisée soit comme butée longitudinalale (figure 1) soit comme butée de report soit comme butée angulaire (figure 3).

Butée longitudinalae :

Desserrez la vis [3-3] et soulevez la broche de fixation [3-4], reglez l'angle à l'aide de l'échelle graduée sur 0^ , enclenchez la broche de fixation et serrez la vis [3-3].
Desserrer lavis [3-2] et régler labaguette [3-1] de sorte que la flèche triangulaire se trouve dans le champ vert de l'autocollant, voir détails [1-6]. Resserrez ensuite la vis [3-2].

Pousser la butée angulaire encliquetable dans la rainure latérale de la table, voir figure 3 détaill. Pousser jusqu'à ce que la poignée de la butée angulaire encliquetable recouvre le champ vert marqué sur le côte de la table, voir détaill [1-5]. Resserrez ensuite la vis [3-5].
Desserrez la vis [3-6], reglez la largeur de coupe souhaitation et reisserrez la vis.

La butée angulaire encliquetable peut aussi être utilisée butée longitudinale haute ouasse. Pour cela, installer la baguette [3-1]bout ou a plat. La butée longitudinale bassesutilise pour eviter

une collision avec le capot de protection de la lame de scie, par ex. lorsque cette dernière est inclinée à 45^ pour les coupes d'onglet.

Butée transversale et angulaire :

Pousser la butée angulaire encliquetable dans la rainure de la table (figure 3 détail) et serrez la vis [3-5].

Desserrez la vis [3-3] et soulevez la broche de fixation [3-4], reglez l'angle souhaite sur l'échelle graduée (la broche de fixation s'enclenche avec les réglages angulaires les plus courants) et serrez la vis [3-3].
Desserrez la vis [3-2] et reglez la baguette [3-1]de sorte qu'elle n'atteigne pas le niveau de coupe et serrez la vis [3-2].

S'assurer avant le travail que tous les boutons rotatifs de la butée angulaire encliquetable sont serrés. La butée angulaire encliquetable ne doit être utilisée que dans une position fixe et non pas pour pousser la piece.

En cas de non-utilisation, rabattre la butée angulaire [11-3] encliquetable dans la position zéro (figure 15) et la poser dans le support d'accessoires [11-4] (figure 11).

8.11 Montage du pare-éclats [10-3]

AVERTISSEMENT

Risque d'accident, décharge électrique

Avant toute intervention sur la machine, débranche la prise.

REMARQUE

Ne pas réaliser de coupes en biais avec le pare-éclats. Démonter le pare-éclats après utilisation.

Ouvrez le bouton rotatif [5-1].
Poussez la tôle de serrage vers l'avant.

• Soulevez l'insert de table [1-7] à l'arrête et retirez-le.
• Réglez la lame de scie à la hauteur de coupe minimale.
• Basculez le petit cache [10-1] vers le bas.
  Poussez le pare-éclats [10-3] jusqu'en buteille teralement dans le support [10-4].
• Insérez l'insert de table [1-7] et fermez le bouton rotatif [5-1].
• Mettez la machine en marche et déplacez la lame de scie lentement jusqu'à la hauteur de coupe maximalé vers le haut.

Le pare-éclats est ainsi entaille. Pour un fonctionnement optimal, la partie surelevée [10-2] du pare-éclats doit se couver légarement (env. 0,3mm ) au-dessus de la surface de table.

Pour régler la hauteur du support [10-4], desserrez les deux vis [10-5].

8.12 Aspiration

AVERTISSEMENT

Le fait de respirer de la poussière peut affecter les voies respiratoires!

Raccordez toujours la machine à une aspiration.
- Portez une protection respiratoire lors de travaux générant de la poussière.

La PRECISIO presente deux raccords d'aspiration: raccord d'aspiration supérieur avec raccord à baionnette [4-7] de 27 mm de Ø et raccord d'aspiration inférieur [4-3]de 35 mm de Ø. Pour guider le tuyau d'aspiration supérieur, branchez le support tuyau [4-6] au bornier de la table de sciage.

Le set d'aspiration CS 70 AB [4-4]

CS 70 EBG compris dans la livraison) rassemble les deux raccords d'aspiration pour pouvoir rac-corder un aspirateur Festool avec tubulure de raccordement 50~mm

8.13 Réglage de l'échelle graduée

Régler l'échelle graduée avec les vis de fixation, le cas échéant sur différentes largeurs de lame de scie.

8.14 Réglage du capot de protection

Pour régler les butées, il est possible d'enclencher le capot de protection dans la position supérieur.

• Enclenchez le pare-éclats lésimal [8-3] avec l'ergot d'encliquetage [8-2] dans la position supérieure.

Soulevez le capot de protection dans la position supérieure [8-4] et vissez la vis [8-1].
Après avoir reglé les butées, desserrez à nouveau la vis [8-1] et décrochez le pare-éclats lésral [8-3].Rem.:le capot de protection et le pare-éclats doivent être mobiles sur le plateau (figure 9).
En cas de non-utilisation, accrocher le capot de protection au support d'accessoires [11-4].

9 Utilisation de la machine

AVERTISSEMENT

Risque de blessures

Respectez toutes les consignes de sécurité en utilisant la machine!
Assurez-vous avant le début des travaux que tous les boutons rotatifs de la butée et de la machine sont serrés.
- Ne pas travailler de pieces de taille ou de poids excessifs susceptibles d'endommager l'outil.
Pour des raisons de sécurité, ne JAMAIS travailler sans capot de protection supérieur [1-8] monté (sauf pour des coupes cachées).
Effectuer les réglages dimensionnels quand la machine est à l'arrêt.

Réglez le capot de protection supérieur de sorte qu'il soit posé sur la piece.

9.1 Utilisation comme scie circulaire sur table

Pour Comme scie circulaire sur table, la scie est fixe et la piece est mobile.

Tirez la scie vers l'avant.

Faites glisser la scie lentement vers l'arrière.

Aprèsquelquemessmillimetres,vouspouvez baisserle levier crante [1-9]vers le bas.

En glissant vers l'arrière, le levier crante s'enclenché dans la tige de traction et fixe la scie au milieu de la table (position de la scie de table).

9.1a Coupes longitudinales

• Placer la lame de scie au centre de la table, voir chap. 9.1.

Utilisez la butée angulaire encliquetable comme règle (figure 1) pour guider la pierce.
- «Vouspouvez régler la largeur de coupe à l'aide des échelles graduées
Guidez la piece à la main, les bras ne doivent pas été dans l'axe de la lame de scie.

Utilisez le bois de pousse [11-2] pour guider la pierce vers la lame de scie.

• En cas de non-utilisation, placer le bois de poussaed dans le réservoir d'accessoires [11-4].

9.1b Coupes angulaires

Pour des coupes angulaires, régler l'angle d'on-glet de la lame de scie, voir chap. 8.7.

9.1c Coupe cachées

Une fois que le capot de protection est démontré, il est possible de régler le guide-lame en tirant avec force dans deux positions d'enclenchement. Le guide-lame est utilisé dans toutes les applications, excepté pour les coupes cachées, dans la position d'enclenchement.

Avant le travail

Retirez le capot de protection supérieur [6-4].
- Placez le guide-lame [6-1] dans la position d'enclenchement en appuyant vers le bas avec force.

Réaliser des coupes cachées

Pour réaliser des coupes cachées, veiller en particulier à bien guider l'outil. Pour cela, appuyez bien la piece sur la table. Choisissez l'ordre de coupe de sorte que le côté déjà scié de la pièce ne soit pas le côté de la butée (risque de rebond).

Feuillure

Régler la profondeur de coupe et la butée du premier côté de la feuillage.
Réalisez la première coupe de feuillage en guidant la pierce à la main. Les bras ne doivent pas etre dans l'axe de la lame de scie.
Utilisez le bois de pousse [11-2] pour guider la pièce le long de la lame de scie.
Retourner la piece.
Regler la profondeur de coupe et la butée du deuxieme cote de la feuillage.
Réalisez la deuxieme coupe de feuillage.
Utilisez le bois de pousse [11-2] pour guider la pièce le long de la lame de scie.

Feuillures sur des pieces 12 mm avec scie stationnaire guidée (avec lame de scie bloquée)

Utilisez la bute comme bute de report (figure 3).
▶Suivez les instructions pour coupes transversales (voir chap. 9.2a).

Pour le feuillage sur le côté court, n'utilise JAMAIS la butée comme butée longitudinal.

Rainurer

Reglez la profondeur de coupe sur la lame desci.

Utilisez la bute e comme guidage.
Guidez la piece à la main, les bras ne doivent pas être dans l'axe de la lame de scie.

Utilisez le bois de pousse [11-2] pour guider la pièce le long de la lame de scie.

Répétez l'opération jusqu'à la profondeur de rainure souhaitée.

Après le travail

Avec avoir réalisé des coupes cachées, remettez le guide-lame [6-1] dans la position supérieure et mettez le capot de protection [6-4] en place.

Procedes compliqués de coupes cachées

par ex. sciage en plongée, décovage par ren-versement, encoches et fraisage de profils ou chanfreinage ne sont pas autorisés.

9.1d Collier de poussaee

REMARQUE

Utilisez un collier de poussée pour les coupes cachées. Montez le collier de poussée sur la butée et la table de sorte que le collier de poussée appuie la piece sur la table pendant la coupe. Le collier de poussée ne fait pas partie de la livraison.

9.1e Coupes longitudinales avec inclinaison

Pour les coupes longitudinales avec inclinaison du matériel avec une longueur de chants ≤slant 150 mm, utilisez uniquement la buteegauche. Cela permet d'obtenir plus de place entre la butee et la lame de scie.

9.2 Utilisation en tant que scie stationnaire guidée

9.2a Coupe transversales

• Placez la lame de scie dans la position arrêté de la table, voir chap. 8b.
  Utilisez la butée angulaire encliquetable comme traverse ou comme règle d'angle (figure 3) pour placer et maintainir la piece. Il est possible d'introduire des serre-joints (ne font pas partie de la livraison) dans la rainure [3-8] pour fixer la piece.

Réalisez la coupe :

Desserrez tout d'abord le verrouillage de la scie en tournant le bouton rotatif [2-6] vers la gauche.
Avec ce même bouton rotatif [2-6] tirez la scie vers l'avant.
Après la coupe, déplacez à nouveau le bloc de sciage complètement vers l'arrière dans la position de départ avant de retarder la piece hors de la butée angulaire encliquetable.

REMARQUE: Pour avoir bien accès aux éléments de commande pour les réglages de la scie, il est possible de verrouiller la scie en appuyant le levier crante [1-9] vers le bas en position centrale. En tournant le bouton rotatif [2-6] vers la gauche, le verrouillage est à nouveau desserré.

9.2b Coupes angulaires

Pour les coupes d'angle, régler l'angle d'onglet de la lame de scie, voir chap. 8.7, la butée angulaire encliquetable se trouve sur le côte droit de la table.

Pour les coupes d'onglet, régler la butée angulaire encliquetable, voir chap. 8.10.

9.3. Bois de poussaee

En cas de non-utilisation, placer le bois de poussée [11-2] dans le réservoir d'accessoires [11-4].

10 Entretien et maintenance

AVERTISSEMENT

Risque d'accident, décharge électrique

Avant tout réglage, maintenance ou réparation, débranchez la fiche secteur.
Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectues par un atelier de service après-vente/agréé.
- Les dispositifs de protection et les composants endommages doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé/agréé, dans la mesure où cela n'est pas spécifique différément dans la notice d'utilisation.

Service après-vente et réparation : uniquement par le fabricant ou des ateliers homologues. Pour才知道 l'adresse la plus proche :

www.festool.fr/services

Utiliser uniquement des pieces détachées Festool d'origine! Ref. sur: www.festool.fr/services

La machine est équipée de charbons spéciaux à coupure automatique. Lorsque ceux-ci sont usés, l'alimentation est coupée et l'appareil s'arrêté.

Effectuez régulierement la maintenance de la machine pour garantir son fonctionnement conforme :

• Retirer les dépôts de poussières par aspiration.
• Maintenir les barres de guidage propres et les graisser régulierement.
• Maintainir les roues dentées propres derrière la poignée rotative [2-3].
• Un insert de table usé ou endommagé [1-7] doit être remplaçé.
• Si des éclats de bois tombés bouchent le canal d'aspiration du capot de protection inférieur, il est possible d'ouvrir le clapet [5-6] d'une fente d'env. 8 mm en desserrant le bouton rotatif [5-8] pour éliminer le bourrage.

• En cas de bourages importants ou de coincements des copeaux, les fermétures [5-7] peuvent être desserrées avec la clé Allen de sorte que le clapet [5-6] puisse s'ouvrir à nouveau entièrement. Avant la mise en service,REFERM le clapet.

• Une fois le travail terminé, enroulez le cable électrique [11-1] sur le support d'accessoires [11-4].

• Un amortisseur agit de sorte que le bloc de sciage revienne régulièrement sur toute la longueur de traction. Si ce n'est pas le cas, l'amortisseur peut être ajusté à l'aide du perçage [4-5]. Le fait de tourner la vis de réglage vers la droite augmente l'action de l'amortisseur.

Nettoyage du filtré (uniquement CS 70 EBG)

Quand les cycles d'arrêt de la surveillance de température (voir chap. 7.1) diminuent sans sollicitation exagérée, vous devez nettoyer le filtrd'aspiration d'air [4-2].

Desserrez le bouton rotatif [4-1].
Retirez le filtrre.
- Tapotecz la poussière ou aspiréz la surface du contrôle.
Remettez le filtrer en place.

① Remplacez un filtré endommagé par une nouvelle cartouche de filtré.

Festool propose des accessoires complets, vous permettant une utilisation polyvalente et efficace de votre machine, p. ex.: extension de table, rallonge de table, table coulissant, extension-butée, set d'aspiration.

Afin de pouvoir usiner rapidement et proprement différents matériaux, Festool propose des lames de scie spécifique adaptées à votre machine. Pour les références des accessoires et machines, adressez-vous à Festool.

12 Mise au rebut

Ne jetez pas les outils électriques avec les ordures menagères ! Eliminez l'appareil, les accessoires et les emballages de façon compatible avec l'environnement. Respectez en cela les dispositions nationales en vigueur.

Uniquement UE : selon la directive europeenne relative aux apparéils électriques et Electroniques usages et sa transposition en droit national, les outils électroportatifs usages doivent être collectés à part et recyclés de manière écologique.

Informations à propos de REACH :

www.festool.com/reach.

E

Per après le gambe: après le quattro manopole [1-11] bis fino a battuta.

Aprière le gambe [1-1] erichiudere le manopo-le [1-11].
